V kombinovanรฝch oknรกch na bรกze dreva hlinรญka sa navzรกjom dopฤบลˆajรบ vรฝhodnรฉ vlastnosti drevenรฝch a hlinรญkovรฝch okien. Drevo veฤพmi dobre izoluje teplo, ale oknรก zhotovenรฉ z tohto materiรกlu si vyลพadujรบ stรกlu kontrolu a obnovu najmรค vonkajลกej povrchovej รบpravy. Kombinovanรฉ oknรก na bรกze dreva a hlinรญka majรบ nosnรบ vnรบtornรบ konลกtrukciu z dreva, na ktorรบ sa zvonka nasadรญ hlinรญkovรฝ profil poskytujรบci ochranu proti poveternostnรฝm vplyvom, vฤaka ฤomu nie sรบ problรฉmy s รบdrลพbou nรกteru na drevenรฝch oknรกch.



Tieto oknรก sa pouลพรญvajรบ najmรค v takรฝch stavenรฝch objektoch, v ktorรฝch sa pri zachovanรญ najlepลกรญch tepelnoizolaฤnรฝch vlastnostรญ poลพaduje obvodovรฝ plรกลกลฅ s jednoduchou รบdrลพbou a starostlivosลฅou. V interiรฉri, najmรค v objektoch bytovej vรฝstavby, sรบ, naopak, vลกetky vรฝhody dreva s jeho charakteristickรฝmi vlastnosลฅami vรญtanรฉ.

Systรฉmy kombinรกcie dreva a hlinรญka umoลพลˆujรบ vyrobiลฅ vลกetky typy jednokrรญdlovรฝch a viackrรญdlovรฝch okien, kombinรกciรญ okien a zasklenรฝch prvkov na vรฝลกku podlaลพia. Kvalita musรญ zodpovedaลฅ kvalite drevenรฝch, resp. hlinรญkovรฝch okien a smernici RAL-RG 424/2 o poลพiadavkรกch a skรบลกanรญ spoja medzi hlinรญkovรฝmi a drevenรฝmi profilmi tรฝchto okien. Pri sรบbehoch by sa mal braลฅ zreteฤพ aj na technickรฉ zmluvnรฉ podmienky ift Rosenheim (Institut fรผr Fenstertechnik e. V.) .

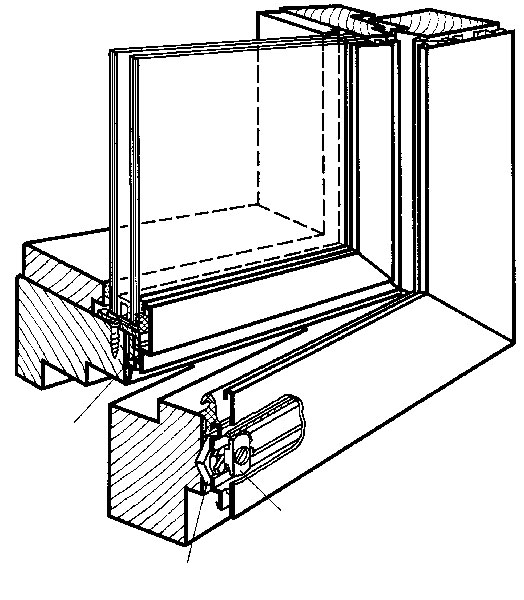

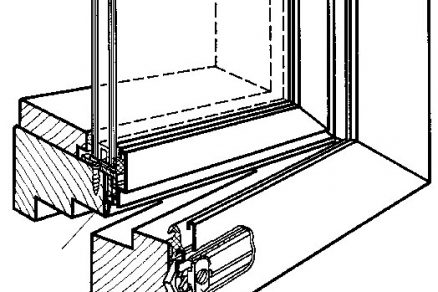

Hlinรญkovรฉ profily musia priliehaลฅ na drevenรบ konลกtrukciu tak, aby bolo zabezpeฤenรฉ odvetrรกvanie (medzipriestor minimรกlne 7 mm). Aby mohli hlinรญkovรฉ ฤasti voฤพne dilatovaลฅ vplyvom teploty, obe ฤasti sa spoja posuvnรฝmi prรญloลพkami (obr. 1).

Pouลพitรญm dreva a hlinรญka moลพno vytvoriลฅ rozliฤnรฉ typy konลกtrukciรญ. Vonkajลกie hlinรญkovรฉ profily moลพno osadiลฅ na drevenรฉ profily podฤพa DIN 68 121 (po vรฝmene odvodลˆovacรญch lรญลกt aj dodatoฤne na zabudovanรฉ oknรก; obr. 2). Pri vรคฤลกine systรฉmov sa drevenรฉ profily ลกpeciรกlne prispรดsobujรบ hlinรญkovรฝm systรฉmom. Hlinรญkovรฉ profily tvoria vonkajลกiu rovinu zasklievacej drรกลพky a skombinujรบ sa s tesnenรญm medzi rรกmom a krรญdlom okna (obr. 3). Vzhฤพadom na rozdiely v dฤบลพke drevenรฝch a hlinรญkovรฝch profilov spรดsobenรฉ teplotou sa do tรฝchto konลกtrukciรญ pouลพรญvajรบ sklenรฉ tabule s tesniacimi profilmi. Na vnรบtornej strane mรดลพe byลฅ zasklenie so zasklievacou liลกtou alebo bez nej (obr. 4).

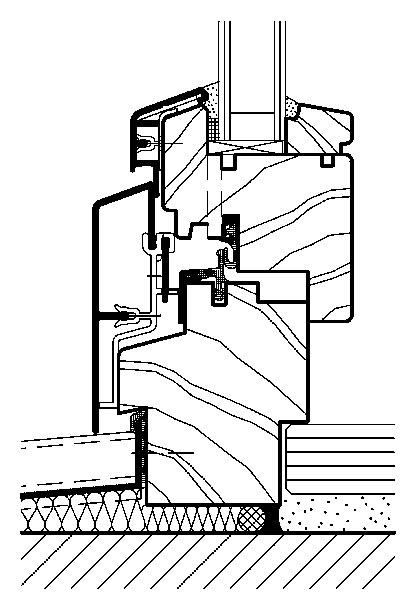

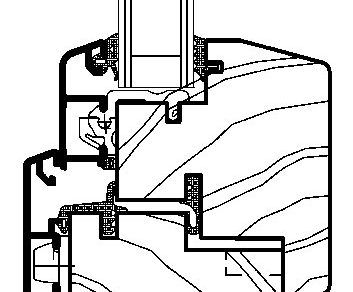

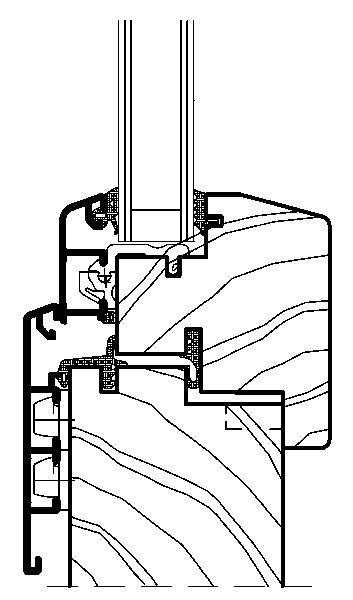

Obr. 2 Kombinovanรฉ okno na bรกze dreva a hlinรญka pri pouลพitรญ drevenรฝch profilov podฤพa DIN 68 212 (BUG Holz Plusยฎ)ย  Obr. 3 Kombinovanรฉ okno na bรกze dreva a hlinรญka so ลกpeciรกlnymi drevenรฝmi profilmi, s hlinรญkovou vonkajลกou zasklievacou liลกtou (aluvogtยฎ)ย

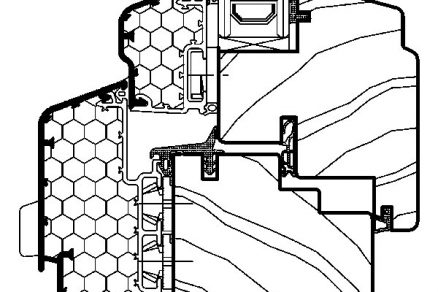

Tepelnoizolaฤnรฉ vlastnosti konลกtrukciรญ s kombinรกciou dreva a hlinรญka moลพno zlepลกiลฅ pouลพitรญm hlinรญkovรฝch profilov vyplnenรฝch penovรฝm materiรกlom (obr. 5). Okrem konลกtrukciรญ s ploลกne posunutรฝm profilom rรกmu a krรญdla, pouลพitรฝch v uvedenรฝch prรญkladoch, moลพno vyrobiลฅ tieto kombinovanรฉ oknรก aj v lรญcovanej podobe (obr. 6).

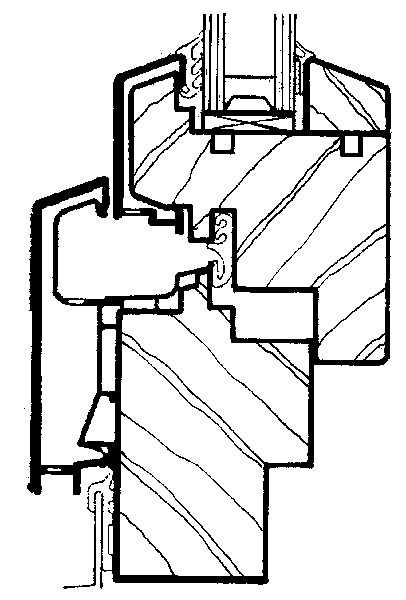

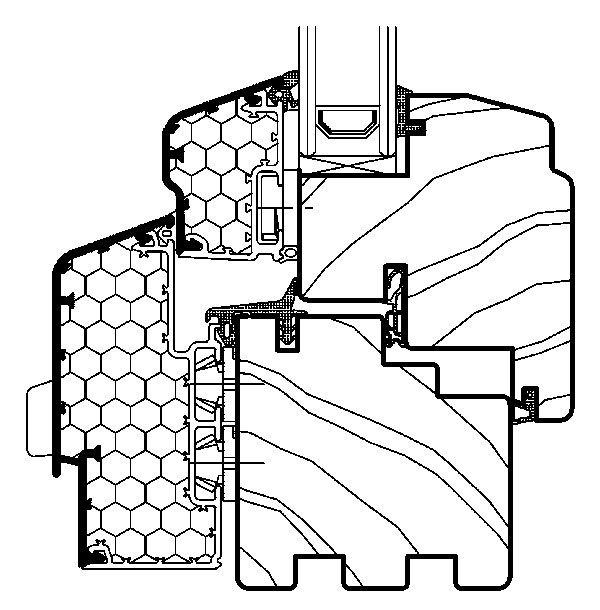

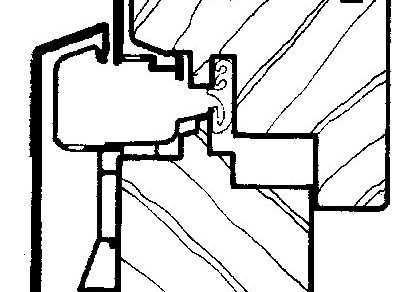

Obr. 4 Kombinovanรฉ okno na bรกze dreva a hlinรญka so ลกpeciรกlnymi drevenรฝmi profilmi, s vnรบtornรฝmi zasklievacรญmi liลกtami (Gutmann 4000ยฎ) ย  Obr. 5 Kombinovanรฉ okno na bรกze dreva a hlinรญka s vonkajลกรญmi hlinรญkovรฝmi profilmi vyplnenรฝmi penovรฝm materiรกlom (Gutmann Mira Thermยฎ)

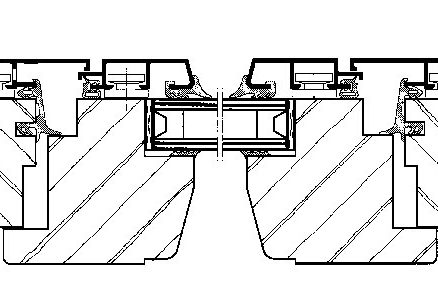

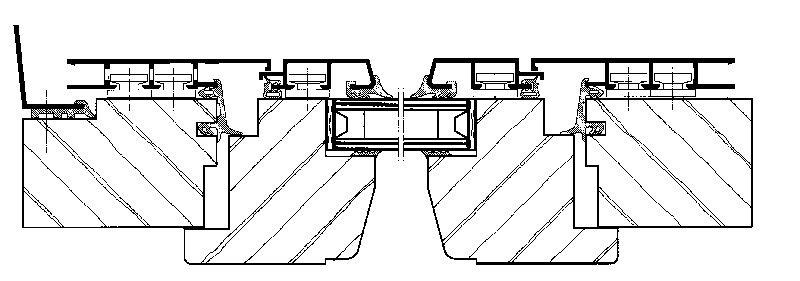

Obr. 6 Kombinovanรฉ okno na bรกze dreva a hlinรญka ploลกne lรญcovanรฉ na vonkajลกej strane (Gutmann)

Napokon moลพno kombinovaลฅ aj okennรฉ krรญdla z hlinรญka s rรกmom z prรญrodnรฉho dreva. Ako prรญklad รบplne novรฝch konลกtrukฤnรฝch princรญpov mรดลพe slรบลพiลฅ okennรฝ systรฉm znรกzornenรฝ na obr. 7. Pri pohฤพade na okno zvonka vidno len hlinรญkovรฉ okennรฉ krรญdlo. Pri beลพnom rieลกenรญ relatรญvne jednoducho upravenรฉ drevenรฉ profily moลพno pouลพiลฅ takmer na vลกetky okennรฉ rรกmy. Zakrรฝvajรบ krรญdlovรฝ rรกm nachรกdzajรบci sa zvonka a vรฝsledkom je esteticky ฤistรฉ rieลกenie.

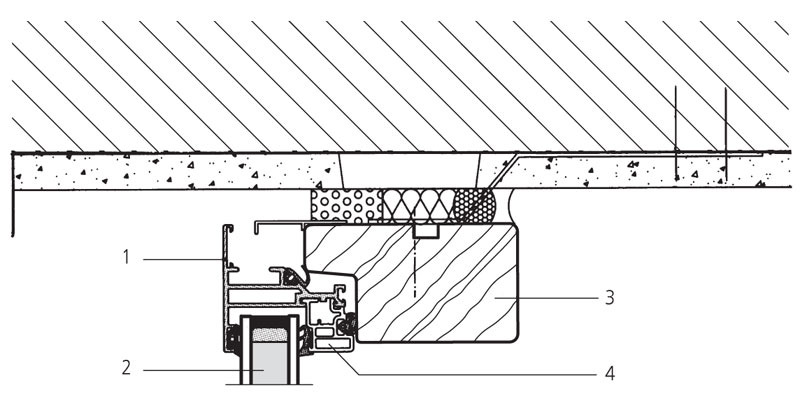

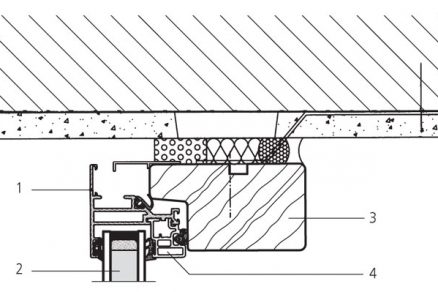

Obr. 7 Kombinovanรฉ systรฉmy na bรกze dreva a hlinรญka (Velfacยฎ)
1 โ€“ hlinรญkovรฝ profil, 2 โ€“ izolaฤnรฉ zasklenie s โ€žteplou hranouโ€œ (diลกtanฤnรก vloลพka medzi sklami so znรญลพenou tepelnou vodivosลฅou), 3 โ€“ plastovรฝ zasklievacรญ profil s tesnenรญm medzi rรกmom a krรญdlom, 4 โ€“ vnรบtornรฝ rรกmovรฝ profil (borovicovรฝ profil)

Nevรฝhodou tohto konลกtrukฤnรฉho princรญpu je, ลพe okennรฉ krรญdla sa otvรกrajรบ len von. Pri pouลพitรญ ลกpeciรกlneho kovania moลพno tieto oknรก dobre ฤistiลฅ a vyuลพรญvaลฅ na vetranie, priฤom mรดลพu byลฅ otoฤnรฉ, vรฝklopnรฉ, posuvnรฉ, streลกnรฉ a pod.

D. Neumann, U. Weinbrenner, U. Hestermann a L. Rongen
Grafickรฉ prรญlohy: archรญv autorov

Prรญspevok je sรบฤasลฅou publikรกcie Stavebnรฉ konลกtrukcie od renomovanรฝch autorov D. Neumanna, U. Weinbrennera, U. Hestermana a L. Rongena. Druhรฝ diel, ktorรฝ z nemeckรฉho originรกlu preloลพila PhDr. Ildikรณ Gรบzikovรก, sa po รบspeลกnom prvom diele detailne venuje najdรดleลพitejลกรญm typom konลกtrukciรญ. Rozoberรก ลกikmรฉ a plochรฉ strechy, komรญny a vetracie ลกachty, schody, rampy, vรฝลฅahy, oknรก, dvere, ฤพahkรฉ fasรกdy, posuvnรฉ dvere a steny, vonkajลกie, vnรบtornรฉ a ลกpeciรกlne omietky a kontaktnรฉ zatepฤพovacie systรฉmy, nรกtery a tapety na steny a tieลพ leลกenia a debnenia. V knihe sรบ zobrazenรฉ vลกetky dรดleลพitรฉ charakteristickรฉ detaily konลกtrukciรญ, schรฉmy a zloลพenia prvkov. K tomu, samozrejme, vลกetky dรดleลพitรฉ informรกcie potrebnรฉ nielen pre ลกtudentov a pedagรณgov, ale aj pre projektantov a architektov, ktorรญ sa chcรบ vyhnรบลฅ chybรกm.
