Konลกtrukฤnรฉ detaily systรฉmov vodotesnรฝch izolรกciรญ spodnej stavby

Partneri sekcie:

Konลกtrukฤnรฉ detaily patria medzi najdรดleลพitejลกie miesta vย systรฉme hydroizolรกcie. Moลพno povedaลฅ, ลพe sรบ zloลพitejลกie ako vlastnรก plocha hydroizolรกcie, preto im treba venovaลฅ zvรฝลกenรบ pozornosลฅ aย snaลพiลฅ sa, aby boli navrhnutรฉ ฤo najlepลกie aย najspoฤพahlivejลกie. Konลกtrukฤnรฝ detail musรญ byลฅ vลพdy robustnejลกรญ ako vlastnรก hydroizolรกcia vย ploche.

Jednรฝm zo zรกkladnรฝch princรญpov rieลกenia detailov vodotesnรฝch izolรกciรญ spodnej stavby je urฤenie, ฤi detaily plnia funkciu vodotesnej izolรกcie, alebo sรบฤasne rieลกia aj ฤalลกie konลกtrukฤnรฉ potreby spodnรฝch stavieb, napr. rieลกenie vodotesnรฝch izolรกciรญ vย kombinรกcii sย drenรกลพnym systรฉmom. Vย tomto prรญpade je potom nevyhnutnรฉ, aby sa obidva systรฉmy, izolaฤnรฝ ajย drenรกลพny, dopฤบลˆali, aย nie vzรกjomne ruลกili aย prekรกลพali si.

ย  ย

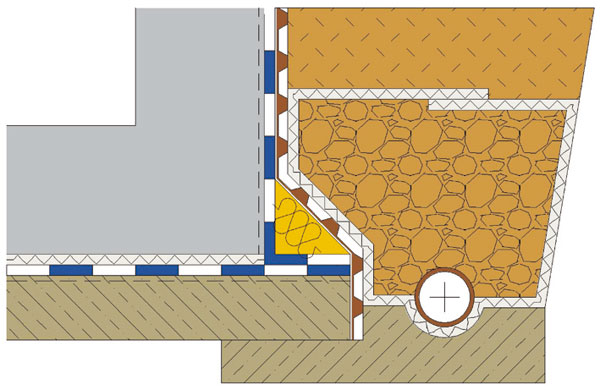

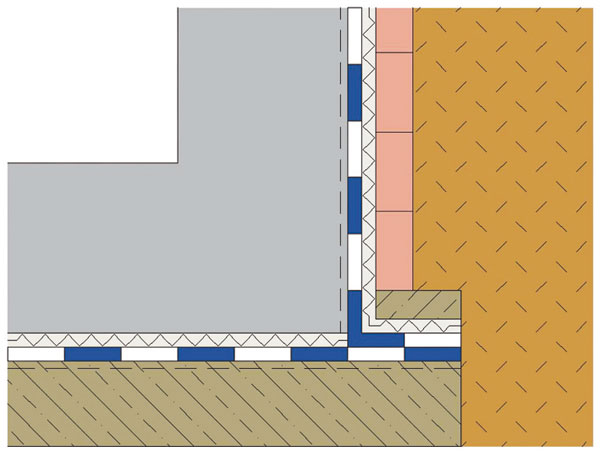

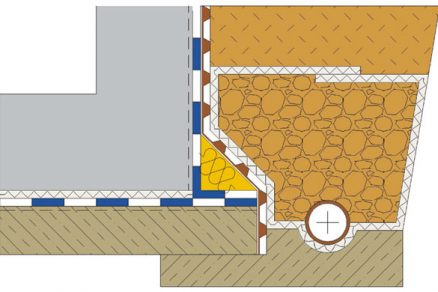

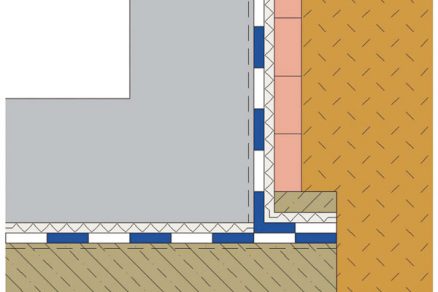

ย Prรญklad prechodu hydroizolaฤnรฉho systรฉmu zย vodorovnej na zvislรบ konลกtrukciu bez drenรกลพneho systรฉmu ย Prรญklad prechodu hydroizolaฤnรฉho systรฉmu zย vodorovnej na zvislรบ konลกtrukciu sย drenรกลพnym systรฉmom

Zรกsady konลกtrukฤnรฉho rieลกenia detailov vodotesnรฝch izolรกciรญ spodnej stavby

Vย prรญpade pouลพitia vลกetkรฝch systรฉmov vodotesnรฝch izolรกciรญ spodnej stavby platia tieto zรกsady:

  • konลกtrukฤnรฝ detail musรญ byลฅ rieลกenรฝ na namรกhanie, ktorรฉmu bude vystavenรฝ,
  • konลกtrukฤnรฝ detail musรญ byลฅ realizovateฤพnรฝ, t. j. musรญ byลฅ okolo neho dostatoฤnรฝ pracovnรฝ priestor.

Pri konลกtrukฤnรฝch detailoch platรญ niekoฤพko zรกsad, ktorรฉ by sa mali dodrลพiavaลฅ:

  • vลกetky materiรกly pouลพitรฉ pri opracovรกvanรญ detailu musia byลฅ zluฤiteฤพnรฉ (nesmรบ maลฅ vzรกjomnรบ negatรญvnu interakciu),
  • vลกetky detaily musia byลฅ zosilnenรฉ dodatoฤnรฝm pรกsom rovnakรฉho alebo ลกpecializovanรฉho izolaฤnรฉho materiรกlu,
  • minimรกlna ลกรญrka zosilลˆovacieho pรกsu je 300โ€‰mm, t. j. 2 ร— 150โ€‰mm,
  • pre tvarovky moลพno rรกtaลฅ sย veฤพkosลฅou hrรกn 120 mm.

Vย nasledujรบcich bodoch sรบ uvedenรฉ zรกkladnรฉ schรฉmy niektorรฝch vybranรฝch konลกtrukฤnรฝch detailov, aย to najmรค sย ohฤพadom na umiestลˆovanie zosilลˆujรบceho izolaฤnรฉho pรกsu.
Kaลพdรฝ objekt je individuรกlny aย vลพdy treba poฤรญtaลฅ sย modifikรกciou, รบpravami konลกtrukฤnรฝch detailov, ktorรฉ treba spracovรกvaลฅ do projektovej dokumentรกcie podฤพa aktuรกlnej situรกcie rieลกenรฉho objektu.
Prehฤพad konลกtrukฤnรฝch detailov:

  • zosilnenie kรบtov aย hrรกn (vrรกtane kรบtovรฝch aย rohovรฝch tvaroviek),
  • etapovรฉ aย pracovnรฉ spoje,
  • prestupy,
  • mechanickรฉ kotvenie hydroizolรกcie naย podklad,
  • dilataฤnรฉ uzรกvery,
  • ukonฤenie nad U. T. (รบrovลˆou terรฉnu) aย na rรกme vรฝkladcov aย ฤalลกรญch otvorovรฝch vรฝplnรญ,
  • prepojenie hydroizolaฤnรฝch systรฉmov,
  • injektรกลพne systรฉmy, rรบrky,
  • profilovanรฉ pรกsy typu โ€žwaterstopโ€œ.

Zosilnenie kรบtov aย hrรกn

Vลกetky konลกtrukฤnรฉ detaily musia byลฅ zosilลˆovanรฉ. Vย prรญpade jednovrstvovรฝch povlakov sa pridรกva zosilลˆujรบci pรกs zhora aย pri dvojvrstvovรฝch sa pridรกva medzi jednotlivรฉ vrstvy hydroizolaฤnรฉho povlaku.
Okrem zosilลˆujรบcich pรกsov, ktorรฉ sa mรดลพu pouลพiลฅ pri vลกetkรฝch izolaฤnรฝch systรฉmoch, pri asfaltovรฝch izolรกciรกch sa mรดลพu aplikovaลฅ aj ลกpeciรกlne tvarovanรฉ prรญrezy aย vย prรญpade fรณliovรฝch izolรกciรญ ลกpeciรกlne tvarovky.

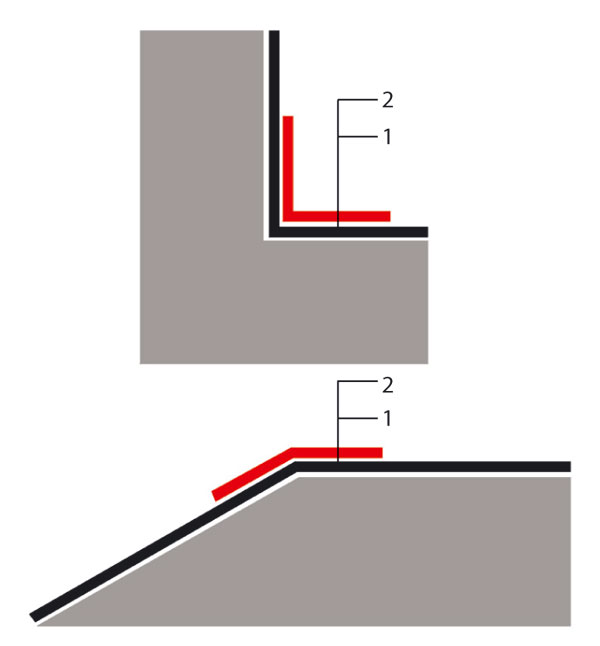

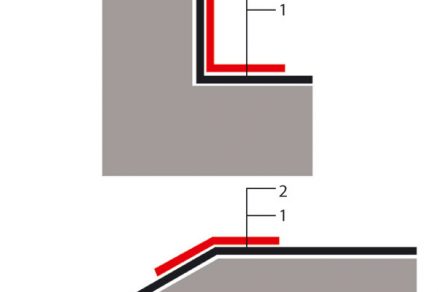

Zosilnenie kรบtov aย hrรกn
1 โ€“ hydroizolaฤnรฝ povlak, 2 โ€“ zosilลˆujรบci pรกs hydroizolรกcie

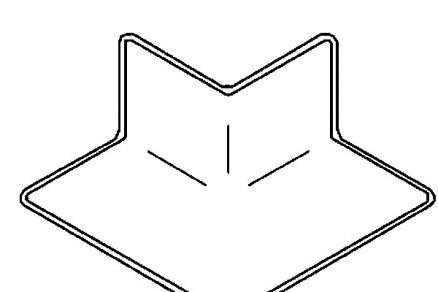

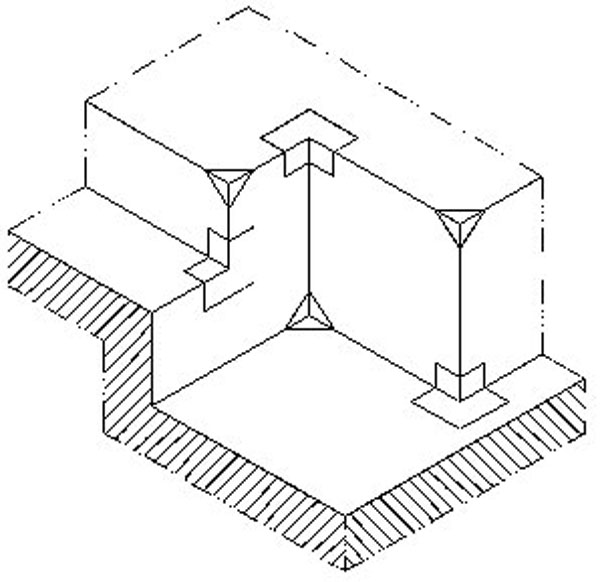

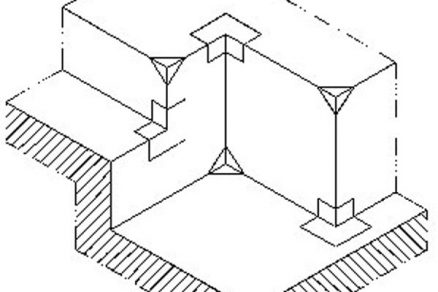

ย Umiestnenie tvaroviek pri pouลพitรญ hydroizolaฤnรฝch povlakov zย fรณliรญ

Etapovรฉ spoje aย pracovnรฉ spoje

Etapovรฉ spoje sรบ konลกtrukฤnรฉ detaily, ktorรฉ umoลพลˆujรบ prepojenie dvoch pracovnรฝch zรกberov pri zhotovovanรญ vodotesnรฝch izolรกciรญ.

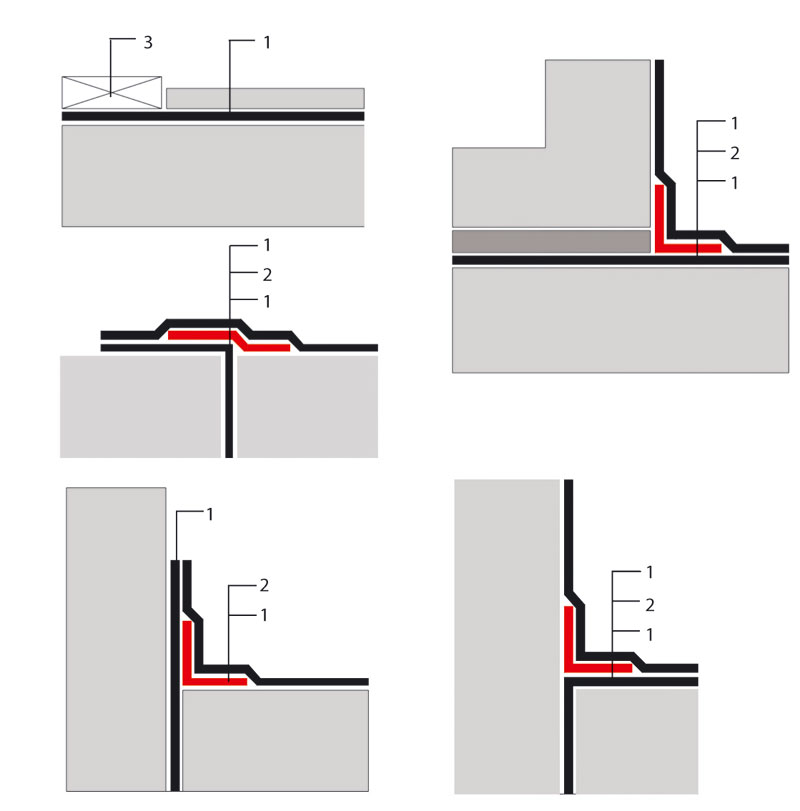

Etapovรฉ spoje
1 โ€“ hydroizolaฤnรฝ povlak, 2 โ€“ zosilลˆujรบci pรกs hydroizolรกcie, 3 โ€“ provizรณrna mechanickรก ochrana

Prestupy

Zรกkladnรฝm princรญpom rieลกenia konลกtrukฤnรฝch detailov โ€“ prestupov je zovretie izolaฤnรฉho povlaku medzi pevnรบ aย voฤพnรบ prรญrubu.
Vย prรญpade pouลพitia plรกลกลฅovรฝch prรญrub je nevyhnutnรฉ aj tesnenie priestoru medzi prestupujรบcim telesom aย vlastnou plรกลกลฅovou prรญrubou. To sa vย sรบฤasnosti vykonรกva najlepลกie pomocou rozpernรฝch gumovรฝch prvkov.

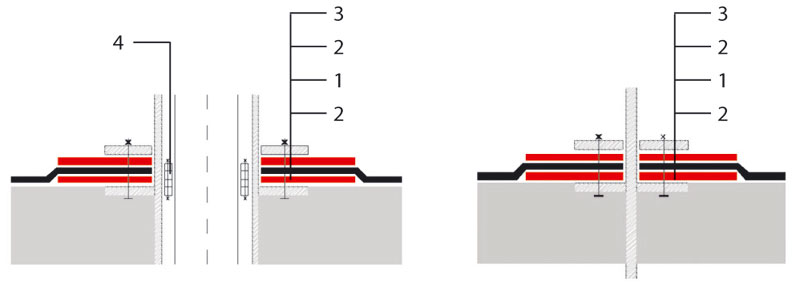

Rieลกenie prestupov โ€“ hydroizolรกcia je vลพdy ukonฤenรก na pevnej aย voฤพnej prรญrube
1 โ€“ hydroizolaฤnรฝ povlak, 2 โ€“ zosilลˆujรบci pรกs hydroizolรกcie, 3 โ€“ voฤพnรก prรญruba, 4ย โ€“ย rozpernรฝ tesniaci prvok

Mechanickรฉ kotvenie, mechanickรฉ pripevnenie izolaฤnรฝch povlakov naย podklad

Kaลพdรฝ hydroizolaฤnรฝ povlak treba kotviลฅ naย podklad. Slรบลพia na to pรกsiky, ktorรฉ sรบ mechanicky prikotvenรฉ naย podklad aย cez ne je natavenรก fรณliovรก izolรกcia alebo krycรญ pรกs asfaltovรฉho hydroยญizolaฤnรฉho povlaku.

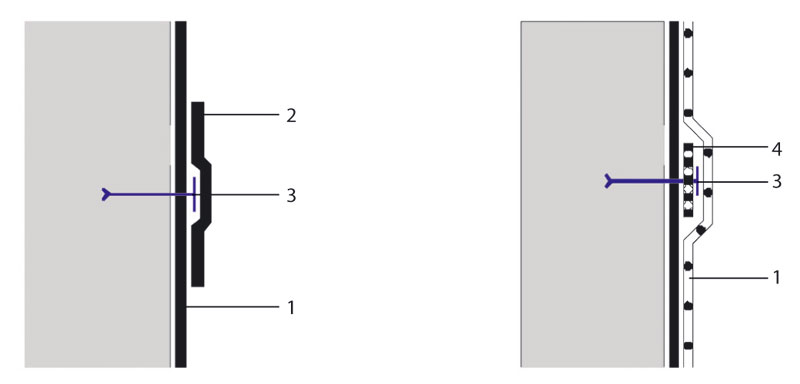

Mechanickรฉ kotvenie hydroizolaฤnรฉho povlaku
1 โ€“ hydroizolaฤnรฝ povlak, 2 โ€“ zosilลˆujรบci pรกs hydroizolรกcie, 3 โ€“ prvok mechanickรฉho kotvenia, 4 โ€“ podkladovรฝ pรกsik zย fรณliovรฉho plechu alebo plastu

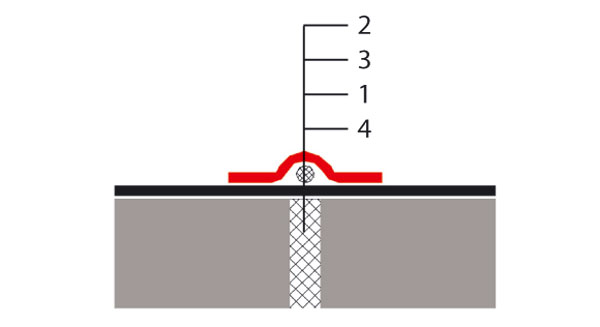

Dilataฤnรฉ uzรกvery

Dilataฤnรฉ uzรกvery systรฉmov vodotesnรฝch izolรกciรญ spodnรฝch stavieb sย povlakovรฝmi izolรกciami sรบ limitujรบcim konลกtrukฤnรฝm detailom systรฉmov vodotesnรฝch izolรกciรญ spodnรฝch stavieb. Dilataฤnรฉ ลกkรกry podฤพa typu namรกhania delรญme na:

  • posuvnรฉ,
  • ลกmykovรฉ,
  • pohybovรฉ (ลกmykovรฉ aj posuvnรฉ namรกhanie vย jednom).

Pri rieลกenรญ dilataฤnรฝch uzรกverov povlakovรฝch izolรกciรญ platia tieto zรกsady:

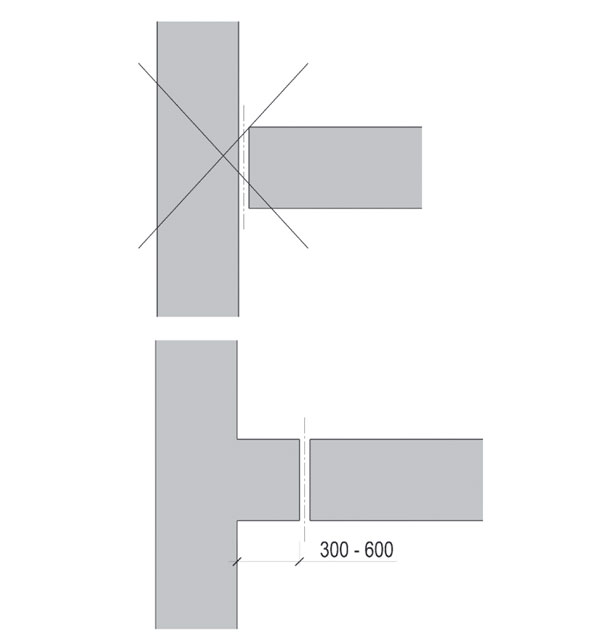

  • dilataฤnรฉ uzรกvery sa nesmรบ zhotovovaลฅ vย kรบtoch aย rohoch;
  • hydroizolaฤnรฝ povlak musรญ vย mieste dilataฤnรฉho uzรกveru umoลพลˆovaลฅ vzรกjomnรฝ pohyb stavebnรฝch konลกtrukciรญ vo vลกetkรฝch smeroch (posuvnรฉ, ลกmykovรฉ aย pohybovรฉ dilataฤnรฉ ลกkรกry);
  • vย mieste dilataฤnรฉho uzรกveru musรญ byลฅ hydroizolaฤnรฝ povlak zosilnenรฝ dodatoฤnรฝm pรกsom hydroizolaฤnรฉho povlaku (syntetickรฉ fรณliovรฉ alebo asfaltovรฉ pรกsovรฉ ochrannรฉ vrstvy);
  • dilataฤnรฉ uzรกvery musia reลกpektovaลฅ moลพnรฉ pohyby, t. j. na beลพnej ploche by mali byลฅ zosilnenรฉ. Hydroizolaฤnรฝ povlak vย mieste dilataฤnรฉho uzรกveru je mechanicky veฤพmi zraniteฤพnรฝ;
  • vย oblasti dilataฤnรฝch uzรกverov je vhodnรฉ vytvoriลฅ samostatnรฉ kontrolnรฉ sektory, ktorรฉ umoลพลˆujรบ stรกlu kontrolu tesnosti hydroizolaฤnรฉho povlaku aย vย prรญpade porรบch jednoduchรบ sanรกciu;
  • pri systรฉmoch bez aktรญvnej kontroly tesnosti sa odporรบฤa zabudovaลฅ uลพ pri vรฝstavbe sanaฤnรฝ systรฉm (injektรกลพne rรบry), ktorรฝ by umoลพnil vย prรญpade poruลกenia lokรกlnu injektรกลพ poruลกenรฉho miesta.

Na zosilnenie hydroizolaฤnรฉho povlaku vย dilataฤnรฝch uzรกveroch moลพno pouลพรญvaลฅ zosilลˆujรบce profilovanรฉ pรกsy, ktorรฉ umoลพลˆujรบ preklenutie vzรกjomnรฝch pohybov dilataฤnรฝch ลกkรกr.

Ukonฤenie nad terรฉnom alebo na rรกmoch dverรญ aย vรฝkladcov

Ukonฤenie hydroizolaฤnรฉho povlaku nad U.ย T. je veฤพmi dรดleลพitรฉ, pretoลพe zabraลˆuje prenikaniu vody za hydroizolaฤnรฝ povlak. Pri rieลกenรญ tohto detailu platia nasledujรบce zรกsady:

  • hydroizolรกcia musรญ byลฅ vytiahnutรก min. 150โ€‰mm nad U. T. Samozrejme, platรญ โ€“ย ฤรญm viac, tรฝm lepลกie. Vย oblastiach sย ฤastou snehovou prikrรฝvkou je to dokonca nevyhnutnosลฅou;
  • hydroizolaฤnรฝ povlak musรญ byลฅ spoฤพahlivo pripevnenรฝ naย podklad, najlepลกie mechanicky;
  • hydroizolaฤnรฝ povlak sa musรญ mechanicky chrรกniลฅ vย celej vรฝลกke nad terรฉnom pred mechanickรฝm poลกkodenรญm.

Vyลกลกie uvedenรฉ detaily treba rieลกiลฅ nielen zย hฤพadiska hydroizolรกciรญ, ale tieลพ zย hฤพadiska stavebnej tepelnej techniky.
Veฤพmi dรดleลพitรฉ pre konลกtruovanie detailov je pouลพitie pรกsov typu โ€žwaterstopโ€œ โ€“ ide oย profilovanรฉ pรกsy, ktorรฉ sa mรดลพu pouลพiลฅ na:

  • delenie sektorov vย prรญpade kontrolnรฝch systรฉmov,
  • zosilnenie dilataฤnรฝch uzรกverov,
  • ako kotviace prvky na natavenie hydroยญizolaฤnรฉho povlaku.

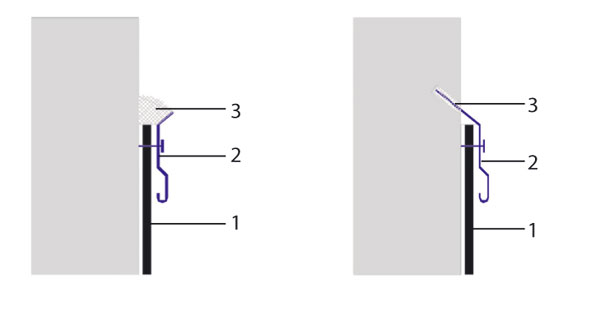

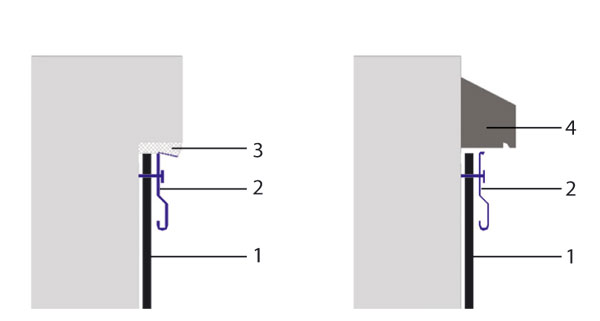

Ukonฤenie hydroizolรกcie nad terรฉnom
1 โ€“ hydroizolaฤnรฝ povlak, 2 โ€“ klampiarska liลกta, mechanicky prikotvenรก naย zvislรบ konลกtrukciu, 3 โ€“ dotmelenie trvalo pruลพnรฝm tmelom (PUR alebo asfaltovรฝ tmel), 4 โ€“ mechanicky ukotvenรฝ prefabrikรกt

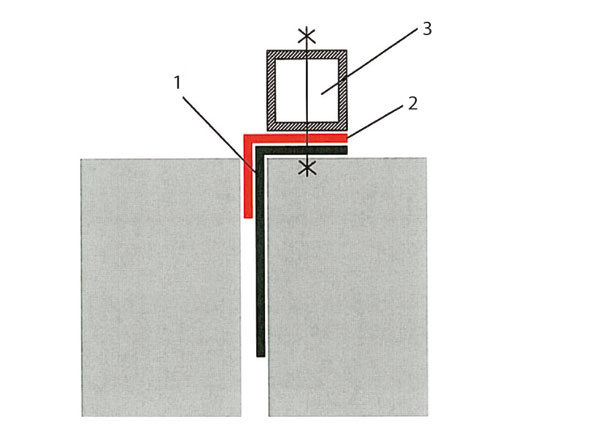

Ukonฤenie hydroizolรกcie na vรฝkladcoch
1 โ€“ hydroizolaฤnรฝ povlak, 2 โ€“ zosilลˆujรบci pรกs hydroizolรกcie, 3 โ€“ rรกm dverรญ alebo vรฝkladca


Prepojenie rรดznych izolaฤnรฝch systรฉmov

Vย mnohรฝch prรญpadoch je nevyhnutnรฉ spรกjaลฅ starรฉ aย novรฉ hydroizolaฤnรฉ systรฉmy spodnej stavby. To je, samozrejme, moลพnรฉ pri pouลพitรญ tรฝchto systรฉmov:

  • spojenie dvoch zluฤiteฤพnรฝch hydroizolaฤnรฝch systรฉmov,
  • pouลพitie prechodovรฉho mostรญka,
  • pouลพitie prechodovรฝch prvkov.

ย Prepojenie hydroizolaฤnรฝch systรฉmov pomocou stierkovรฝch izolรกciรญ, ktorรฉ sรบ zluฤiteฤพnรฉ
sย pรดvodnou hydroizolรกciou. Na asfaltovรฉ hydroizolaฤnรฉ povlaky sรบ to najmรค stierky na bรกze PMMA.

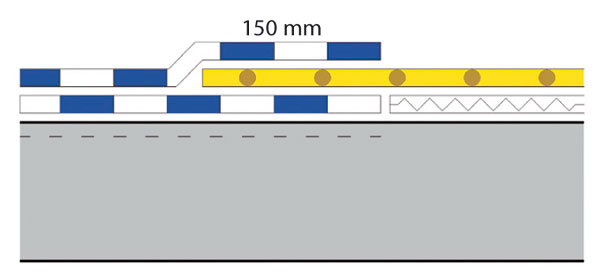

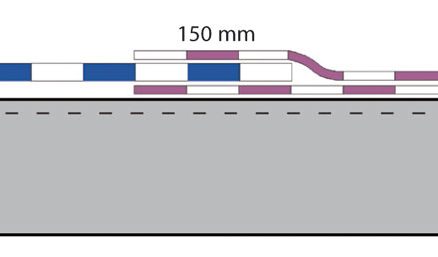

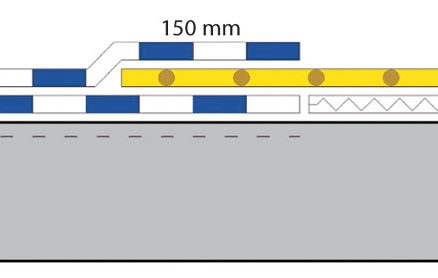

ย Prepojenie hydroizolaฤnรฉho povlaku asfaltovรฉho aย fรณliovรฉho pomocou pรกsu fรณlie zluฤiteฤพnej sย asfaltovรฝmi pรกsmi aย napojiteฤพnej na ne

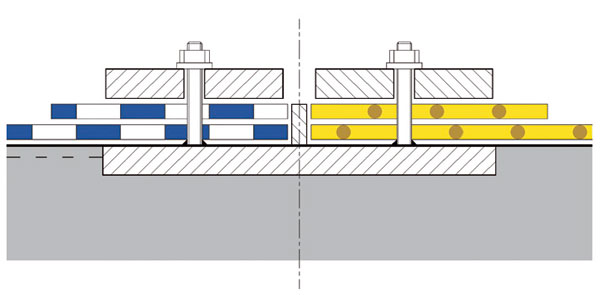

ย Prepojenie hydroizolaฤnรฉho povlaku asfaltovรฉho aย fรณliovรฉho pomocou zovretia izolรกcie medzi pevnรบ aย voฤพnรบ prรญrubu

Ing.ย Marek Novotnรฝ
Obrรกzky: archรญv autora

Autor je sรบdnym znalcom vย odbore stavebnรฝch izolรกciรญ aย stavebnej fyziky.
