Konลกtrukฤnรฉ rieลกenia plochej strechy

Partneri sekcie:

Kaluลพe stojatej vody, pฤพuzgierovitรก aย popraskanรก krytina sย hrฤami, vodou nasiaknutรก celรก skladba streลกnรฉho plรกลกลฅa, ktorรฝ nemรดลพe plniลฅ ani svoju tepelnotechnickรบ funkciu, ani funkciu nepriepustnej streลกnej krytiny. Vย tรฝchto prรญpadoch treba hฤพadaลฅ vhodnรฉ rieลกenie.

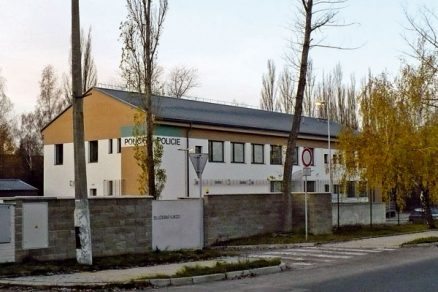

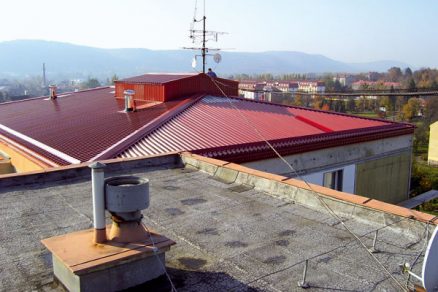

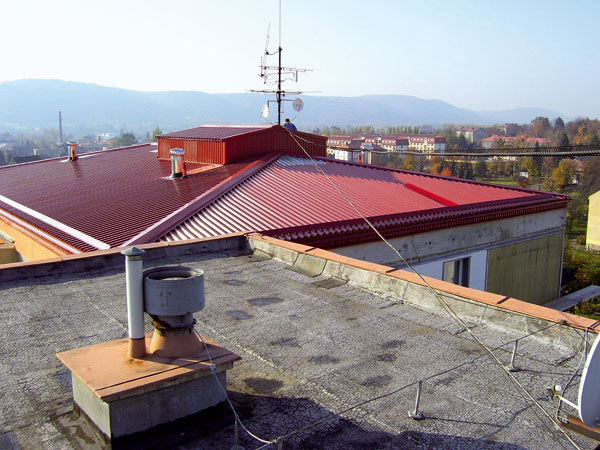

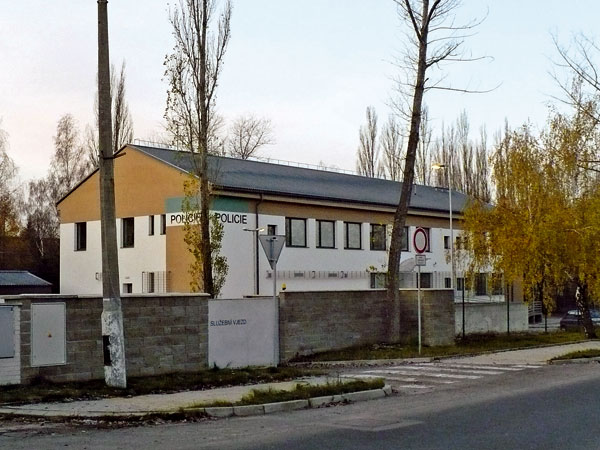

Mnoลพstvo nesprรกvne zrealizovanรฝch detailov vedenia vzduchotechniky, vรฝลฅahovรฝch ลกรกcht alebo zakonฤenia pri atikรกch, zatekajรบca strecha, ktorej uลพ nepomรกhajรบ opravy, pretoลพe vย dรดsledku jej nulovรฉho spรกdu si voda nรกjde cestu aj cez pol domu, neลพ sa objavรญ na strope kuchyne ฤi obรฝvacej izby. Jednรฝm zย rieลกenรญ, ktorรฝm moลพno tieto problรฉmy odstrรกniลฅ, je vytvoriลฅ nad plochou strechou strechu ลกikmรบ, ฤพahkรบ, sย malรฝm spรกdom, ktorรก pรดvodnรบ streลกnรบ konลกtrukciu nezaลฅaลพรญ, odvedie vodu do ลพฤพabov aย pomocou zvodov do kanalizรกcie.

Moลพnรฉ rieลกenia aย varianty

Je nรญm systรฉm, ktorรฝ vyuลพรญva na nosnรบ konลกtrukciu, zastreลกenie, odvodnenie iย streลกnรฉ doplnky jednotnรฝ materiรกl โ€“ tenkostennรบ pozinkovanรบ oceฤพ. Krytinu, odvodnenie aย klampiarske prvky chrรกni bezรบdrลพbovรก povrchovรก lakovรก vrstva. Konลกtrukcia sa vลพdy navrhuje pre konkrรฉtny objekt, priฤom nรกvrh zohฤพadลˆuje poลพiadavky investora na sklon strechy (optimรกlne 10 aลพ 15ยฐ, ale niekedy aj 25ยฐ), tvar (sedlovรก, valbovรก, pultovรก strecha), spรดsob prรญpadnรฉho zastreลกenia aย oplรกลกtenia vรฝลฅahovรฝch ลกรกcht, vyvedenie vzduchotechniky iย spรดsob odvedenia daลพฤovej vody pomocou zvodov po fasรกde domu alebo do pรดvodnรฝch streลกnรฝch vpustov vย podstreลกnom priestore. Po odvetranรญ pรดvodnรฉho streลกnรฉho sรบvrstvia moลพno strechu zatepliลฅ voฤพne kladenou tepelnou izolรกciou.

Kompletnรฉ zastreลกenie potom svojou malou hmotnosลฅou do 10โ€‰kg/m2 nijako nezaลฅaลพuje pรดvodnรฝ streลกnรฝ plรกลกลฅ aย vฤaka pouลพitรฝm materiรกlom je nehorฤพavรฉ. Vlastnรบ nosnรบ konลกtrukciu tvoria profily tvaru Z, C aย Uย zย pozinkovanรฉho oceฤพovรฉho plechu. Hrรบbka nosnรฝch profilov je vรคฤลกinou 1 aลพ 2 mm. Aby nedochรกdzalo kย priลฅaลพovaniu pรดvodnรฝch streลกnรฝch panelov, pouลพรญvajรบ sa dva varianty konลกtrukcie.

Vรคznicovรฝ systรฉm je urฤenรฝ pre objekty sย prieฤnymi nosnรฝmi stenami, ฤiลพe vรคฤลกinou panelovรฉ domy konลกtrukฤnรฝch sรบstav G57, T06 aย T08B aย pod., kde sรบ hlavnรฝm nosnรฝm prvkom Z-vรคznice rovnobeลพnรฉ sย pozdฤบลพnou osou domu, na ktorรฉ je uลพ kotvenรก streลกnรก krytina.

Krokvovรฝ systรฉm je urฤenรฝ pre objekty sย nosnรฝmi obvodovรฝmi aย jednou pozdฤบลพnou alebo dvoma strednรฝmi stenami. Ide teda najmรค oย starลกie murovanรฉ objekty alebo ฤasto oย ลพelezobetรณnovรฉ skeletovรฉ objekty sย prievlakmi streลกnรฝch panelov vย pozdฤบลพnom smere. Hlavnรฝm nosnรฝm prvkom sรบ Z-krokvy vย sklone strechy aย streลกnรฉ laty, ktorรฉ podopierajรบ vlastnรบ streลกnรบ krytinu.

Kotvenie vรคznรญc alebo krokiev
Vykonรกva sa vลพdy nad nosnou zvislou stenou, ฤiลพe nikdy nie vo voฤพnej ploche streลกnรฝch panelov. Na kotvenie slรบลพi stojka zย C-profilu, nasunutรก aย zoskrutkovanรก sย vlastnou pรคtkou zย U-profilu, ktorรก sa potom dvojicou kotiev do betรณnu kotvรญ priamo do panela. Treba sa teda dostaลฅ celรฝm streลกnรฝm sรบvrstvรญm aลพ na รบroveลˆ stropnรฉho panela. Otvor sa po montรกลพi ihneฤ zaslepรญ aย izoluje, aby sa minimalizovalo riziko zateฤenia, kรฝm sa strecha zakryje streลกnou krytinou.

Vรคznicovรฝ systรฉm sa vลพdy dimenzuje na konkrรฉtny objekt, ฤiลพe najmรค sย prihliadnutรญm na zaลฅaลพenie snehom aย vetrom, ako aj na tvar objektu. Tieto faktory majรบ vplyv predovลกetkรฝm na rozstup medzi jednotlivรฝmi vรคznicami iย na vzdialenosลฅ jednotlivรฝch podpornรฝch stojok. Jednotlivรฉ vรคznice sa potom nad stojkami do seba zasรบvajรบ oย vopred stanovenรฝ presah, ฤรญm moลพno docieliลฅ vyลกลกiu tuhosลฅ, aย tรฝm aj pouลพitie menลกรญch Z-profilov. To, samozrejme, vedie kย optimalizรกcii celรฉho systรฉmu aย znรญลพeniu celkovej ceny zastreลกenia. ล peciรกlna konลกtrukcia zย C-profilov sa vytvรกra na atike. Jej vรฝลกka je medzi 30 aย 50โ€‰cm aย slรบลพi jednak na vyrovnanie vลพdy nerovnej atiky aย jednak na celkovรฉ zdvihnutie strechy. Vฤaka tomu moลพno potom novovzniknutรฉ vonkajลกie odvodnenie zaรบstiลฅ pomocou odpadovรฉho potrubia do pรดvodnรฝch streลกnรฝch vpustov aย vyhnรบลฅ sa tak nevyhnutnej rekonลกtrukcii kanalizaฤnรฉho systรฉmu okolo domu.

Zย vonkajลกej strany sa potom konลกtrukcia oplรกลกti stenovรฝm trapรฉzovรฝm plechom, prรญpadne cementotrieskovรฝmi doskami alebo inรฝm vhodnรฝm obkladovรฝm mateยญriรกlom. Prechod medzi oplรกลกtenรญm konลกtrukcie aย existujรบcou betรณnovou konลกtrukciou sa vytvorรญ odkvapnicou, ktorou moลพno prekryลฅ iย prรญpadnรฉ stenovรฉ zateplenie objektu. Na odvodnenie sa pouลพรญva systรฉm polkruhovรฝch ลพฤพabov, pre panelovรฉ domy vรคฤลกinou so ลกรญrkou 150 mm. Je vyrobenรฝ zย oceฤพovรฉho pozinkovanรฉho plechu aย zย oboch strรกn je chrรกnenรฝ bezรบdrลพbovou farebnou povrchovou รบpravou.

Vlna, ktorรก kryje aย chrรกni

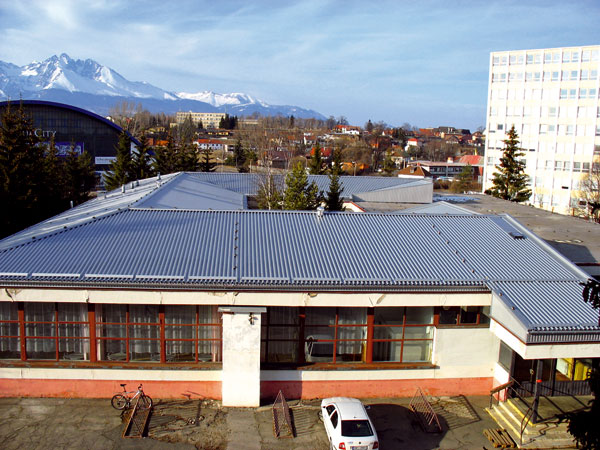

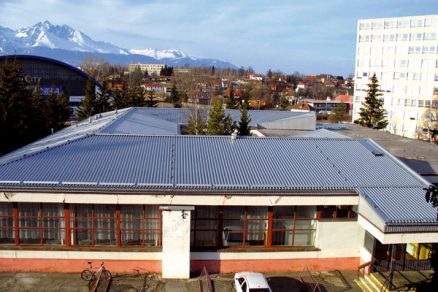

Ako optimรกlna streลกnรก krytina pre sklony od 6 do 25ยฐ slรบลพi trapรฉzovรฝ plech sย vรฝลกkou vlny 45 mm. Tรกto vlna zaistรญ bezpeฤnรฝ odvod vody zย krytiny aj pri malรฝch spรกdoch (min. 6ยฐ pre nepreruลกovanรฝ plech, optimรกlne viac neลพ 10ยฐ) aย je uลพ dostatoฤne รบnosnรก, takลพe moลพno pouลพiลฅ rozstup vรคznรญc aลพ 1,8โ€‰m, aย tรฝm dosiahnuลฅ nรญzku hmotnosลฅ aย cenu konลกtrukcie. Materiรกlom je opรคลฅ pozinkovanรฝ plech, tentoraz sย hrรบbkou 0,5 alebo 0,6โ€‰mm, ktorรฝ je chrรกnenรฝ povrchovou vrstvou na bรกze polyesteru sย hrรบbkou 25 ฮผm. Na vรฝber je vย rรดznych farebnรฝch odtieลˆoch aย kย dispozรญcii mรก celรฝ rad doplnkov zameranรฝch najmรค na realizรกciu streลกnรฝch prestupov aย odvetrania streลกnรฉho plรกลกลฅa.

Trapรฉzovรฉ plechy sa dodรกvajรบ na mieru pre konkrรฉtnu strechu, ฤรญm sa minimalizuje mnoลพstvo odpadu iย ฤas potrebnรฝ na ich kladenie. Plech sa skrutkuje pomocou samoreznรฝch skrutiek sย podloลพkou EPDM, ฤรญm vznikรก rรฝchly, tuhรฝ aย tesnรฝ spoj. Na klampiarske prvky sa pouลพรญva rovnakรฝ materiรกl, zย akรฉho je streลกnรก krytina, aย na stavbu sa dodรกvajรบ uลพ ohnutรฉ presne na mieru. Veฤพmi dรดleลพitรฝm prvkom kaลพdej strechy je realizรกcia detailov.

Veฤพkรก pozornosลฅ sa venuje odvetraniu strechy. Ku kaลพdej streche sa dodรกva odvetranรฝ hrebenรกฤ pozostรกvajรบci zย vlastnรฉho krytu hrebeลˆa, perforovanรฝch plechov aย tesnenia do vฤบn. Nasรกvacie otvory sรบ pri odkvapovej hrane, prรญpadne na spodnej ฤasti atiky, aย sรบ krytรฉ hrebienkami proti vtรกkom. Vย prรญpade, ลพe vรฝpoฤet ukรกลพe nedostatoฤnosลฅ odvetrania iba pomocou hrebeลˆa, doplnรญ sa odvetranรญm pomocou ventilaฤnรฝch turbรญn.

Rovnakรฉ hlavice sa vย mnohรฝch prรญpadoch pouลพรญvajรบ na odvetranie stรบpacรญch potrubรญ alebo vzduchotechniky. Spรดsob vyvedenia predฤบลพenia komรญnov vzduchotechniky potom zรกvisรญ od realizรกcie predpรญsanej projektantom, vย niektorรฝch prรญpadoch sa existujรบce ventilรกtory iba nadstavajรบ na predฤบลพenรฉ potrubie alebo sa predฤบลพi vรฝfukovรฉ potrubie.

Ing.ย Petr Hynลกt
Foto: Lindab

Autor je ลกpecialista na ฤพahkรฉ konลกtrukcie vย spoloฤnosti Lindab.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
