Novรฝ polyfunkฤnรฝ objekt na zaฤiatku Koลกickej ulice vย Bratislave zaregistruje vรคฤลกina okoloidรบcich. Jeho dominantnรฝm aย zย hฤพadiska architektonickรฉho, konลกtrukฤnรฉho, ale aj laickรฉho najzaujรญmavejลกรญm prvkom sรบ ลกtyri konzoly, ktorรฉ trฤia zย ฤervenohnedรฉho mozaikovรฉho tela budovy nad parkoviskom.

Ako vznikol nรกpad dopriaลฅ budove takรฝ vyvinutรฝ โ€žhrudnรญkโ€œ? Antropomorfickรฉ vรญzie neboli rozhodujรบcim podnetom. Koncept bol podmienenรฝ vlastnรญckymi vzลฅahmi (ฤasลฅ pozemku parkoviska nebola vo vlastnรญctve investora) aย snahou oย zachovanie parkoviska. Druhรก fasรกda vytvรกranรก konzolami umoลพลˆuje domu byลฅ aj nebyลฅ na uliฤnej ฤiare Koลกickej ulice. Odstup od Koลกickej ulice vytvรกra sympatickรฉ predpolie objektu, pri daลพdi jasne rozdelenรฉ na tieลˆ konzol aย mokrรฝ zvyลกok. Sekundรกrny pozitรญvny รบฤinok spoฤรญva vย hlukovom odtienenรญ bytov, ktorรฉ sa nachรกdzajรบ bezprostredne nad konzolami (prejavuje sa hlavne nad dvomi ลกirลกรญmi vย strede objektu). Opaฤnรฝ efekt sa prejavuje vย miestnostiach priamo pod nimi. Nedostatok dennรฉho osvetlenia neumoลพลˆuje dlhodobรบ prรญtomnosลฅ osรดb, preto sรบ tieto miestnosti urฤenรฉ pre archรญv, rokovacie priestory aย umiestnenie kopรญrok.

Polyfunkฤnรฝ objekt Viktรณria sa skladรก zo ลกtyroch rรดzne vysokรฝch krรญdiel, ktorรฉ uzatvรกrajรบ vnรบtornรฉ รกtrium. Na opaฤnej strane krรญdla priฤlenenรฉho ku Koลกickej ulici (do รกtria) sa konzoly prejavujรบ negatรญvnym vybranรญm hmoty. Nedodrลพal sa logickรฝ zรกkon (hmota zย telesa vytlaฤenรก je rovnรก dutine vย telese vzniknutej), pretoลพe dvojpodlaลพnรฉ lodลพie, ktorรฉ sรบ negatรญvom konzol na druhej strane sรบ hlbokรฉ iba jeden aย pol metra. Krรญdlo sย konzolami mรก tri funkฤnรฉ vรฝลกkovรฉ vrstvy. Na prรญzemรญ sa nachรกdzajรบ priestory pre obchody aย recepcia, ฤalลกie tri podlaลพia (vrรกtane konzol) sรบ rezervovanรฉ pre administratรญvu. Pรคลฅ najvyลกลกรญch podlaลพรญ mรก obytnรบ funkciu.

Konลกtrukฤnรฉ rieลกenie

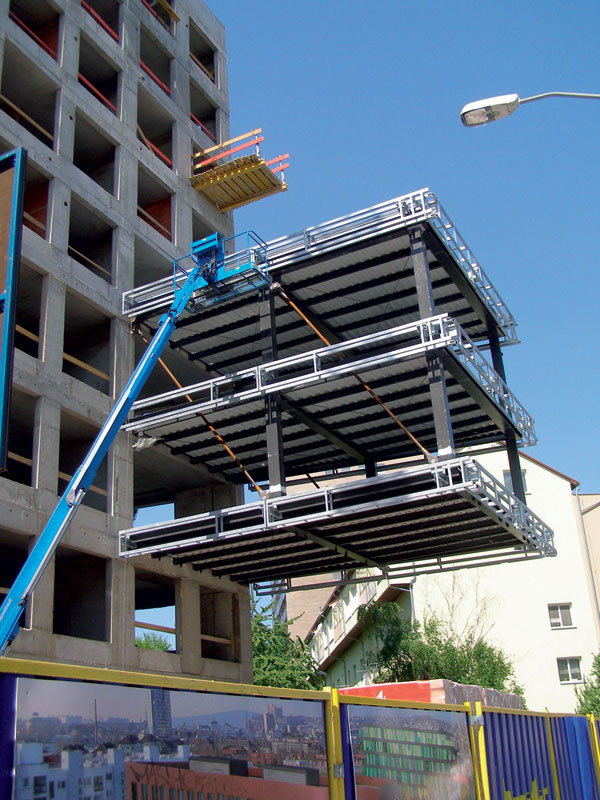

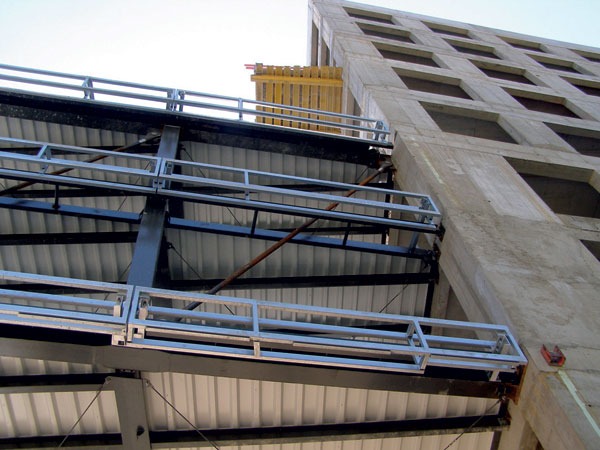

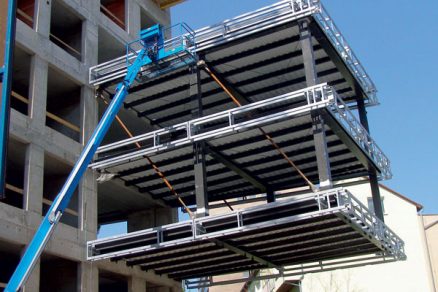

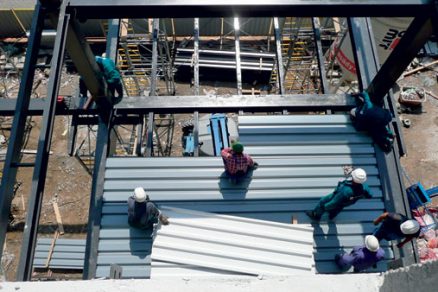

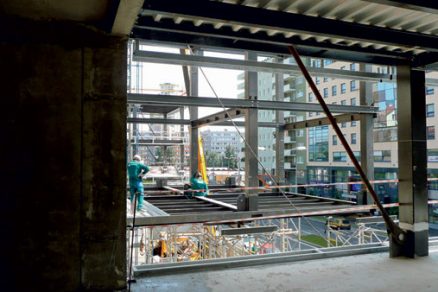

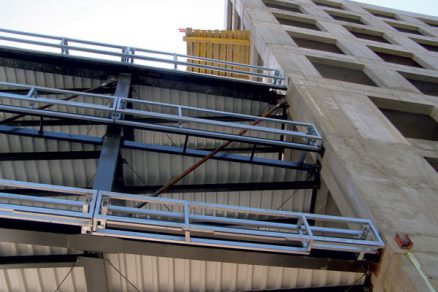

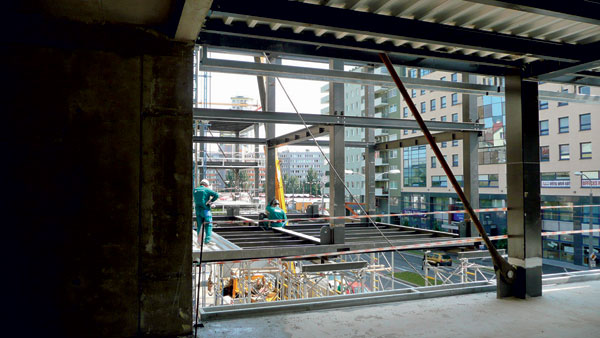

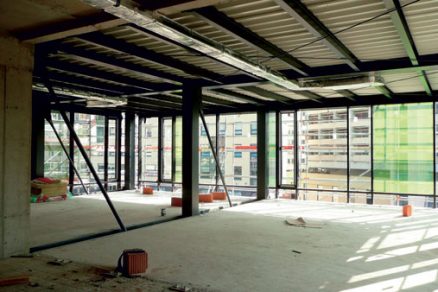

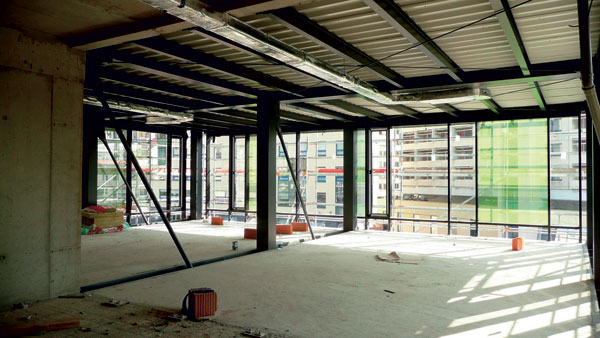

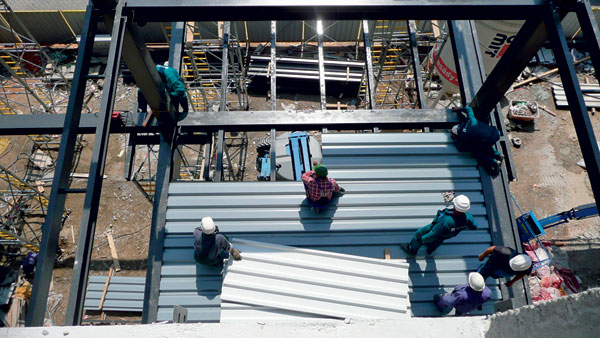

Na nรกvrhu konลกtrukฤnรฉho rieลกenia sa podieฤพali odbornรญci zย viacerรฝch projekฤnรฝch aย realizaฤnรฝch firiem. Konลกtrukฤnรฉ rieลกenie Viktรณrie mala na starosti praลพskรก statickรก kancelรกria RECOC, s. r. o. Jej domรฉnou sรบ betรณnovรฉ konลกtrukcie, preto konzoly rieลกila vย subdodรกvke projektovรก kancelรกria KONSTAT, s. r. o., tieลพ zย Prahy. Oceฤพovรบ konลกtrukciu konzol realizovala firma Ingsteel. Pri spracovanรญ dodรกvateฤพskej dokumentรกcie priลกla sย viacerรฝmi รบpravami, ktorรฉ boli vรคฤลกinou akceptovanรฉ. Vyloลพenie dvojpodlaลพnรฝch konzol vrรกtane vonkajลกej rรญmsy je 9,3 m. Konzoly tvoria vodorovnรฉ primรกrne nosnรญky HEA 300, respektรญve HEA 240, zvislรฉ stฤบpiky sรบ zvรกranรฉ sย rozmermi 300 ร— 300โ€‰mm sย hrรบbkou steny 6 mm. Pouลพilo sa dvadsaลฅ tiahel sย priemerom 76 mm. Vลกetky nezakrytรฉ ฤasti oceฤพovej konลกtrukcie sa povrchovo upravili protipoลพiarnym nรกterom. Sekundรกrne nosnรญky (kolmรฉ na fasรกdu objektu) sรบ I-profily 180. Na sekundรกrnych nosnรญkoch sa uloลพil VSลฝ plech ako stratenรฉ debnenie pre ลพelezobetรณnovรฝ strop sย hrรบbkou 130 mm.

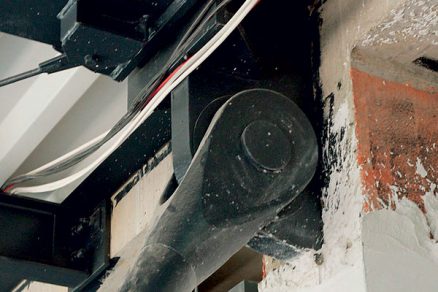

Najdรดleลพitejลกรญ detail celej konzoly tvorรญ hornรฝ zรกves, ktorรฝ prenรกลกa prakticky celรฉ zaลฅaลพenie prรญsluลกnej ฤasti konzoly do betรณnovej konลกtrukcie (prieฤne ลพelezobetรณnovรฉ steny sย hrรบbkou 300โ€‰mm). Pri pรดvodnom nรกvrhu detailu hornรฉho zรกvesu sa poฤรญtalo sย prenosom zaลฅaลพenia pomocou desiatich kotviacich tyฤรญ sย priemerom 32 mm. Statici firmy Ingsteel vลกak poฤas vรฝstavby navrhli konลกtrukฤne jednoduchลกรญ (pre betonรกลพ trochu komplikovanejลกรญ) kotviaci prvok, ktorรฝ sa vloลพil priamo do debnenia pri betonรกลพi. ฤŒasลฅ prvku sย okom pre tiahlo je vystrฤenรก zย debnenia. Tvar kotviaceho prvku sa eลกte ฤalej modifikoval, aย to statikmi firmy ยญRECOC (pridanie kotviacich prรบtov, otvor vย tele prvku). Hrรบbka kotviaceho prvku bola 65โ€‰mm (sย prรญrubami 150โ€‰mm). Zmyslom รบprav bolo dosiahnuลฅ dostatoฤnรบ pevnosลฅ uchytenia prvku vย betรณne (zabrรกniลฅ jeho vytrhnutiu zย betรณnovej konลกtrukcie). Pri betonรกลพi kotviacich prvkov musel dodรกvateฤพ ลพelezobetรณnovรฝch konลกtrukciรญ dodrลพaลฅ vysokรบ presnosลฅ (na รบrovni oceฤพovej konลกtrukcie) aย zabezpeฤiลฅ stopercentnรฉ zhutnenie betรณnu. Vย tomto รบseku sa zย dรดvodu bezpeฤnosti pouลพil oย stupeลˆ silnejลกรญ betรณn ako na zvyลกku konลกtrukcie. Aby doลกlo kย dokonalรฉmu vyplneniu vลกetkรฝch priestorov debnenia, pouลพila sa oย nieฤo redลกia betรณnovรก zmes, ktorรก sa zhutลˆovala vonkajลกรญmi zhutลˆovaฤmi, pretoลพe pre klasickรฉ nebol dostatok priestoru. Statici si dali podmienku, ลพe konzoly moลพno zaฤaลฅ veลกaลฅ, aลพ keฤ budรบ vybetรณnovanรฉ aspoลˆ tri podlaลพia nad nimi, aby bola zabezpeฤenรก dostatoฤnรก protivรกha.

Kotviace prvky ovplyvnili aj vzhฤพad budovy. Pri pohฤพade zย Viktorรญnovej ulice vidieลฅ, ลพe oknรก vย boฤnej fasรกde (do Viktorรญnovej ulice) na 2. aลพ 4. nadzemnom podlaลพรญ sรบ horizontรกlne posunutรฉ oproti oknรกm na vyลกลกรญch podlaลพiach. Vย spodnรฝch podlaลพiach sa na uchytenie konzol musela pouลพiลฅ vรคฤลกia masa betรณnu.

Pouลพitรฉ stavebnรฉ materiรกly

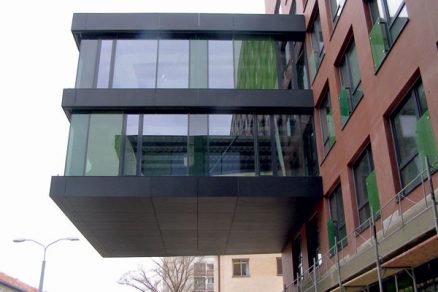

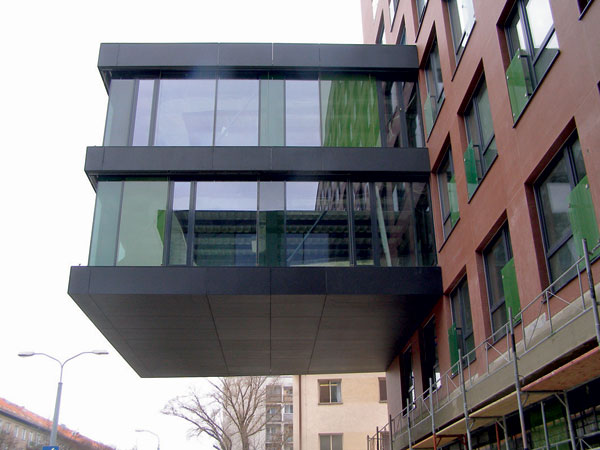

Obvodovรฝ plรกลกลฅ konzol je zavesenรฝ na oceฤพovej konลกtrukcii. Na kaลพdom podlaลพรญ sa nachรกdza predsadenรก rรญmsa (tieลพ oceฤพovรก konลกtrukcia). Rรญmsy sรบ obalenรฉ Silbonitom (impregnovanรฝ Cembonit โ€“ vlรกknocementovรก doska) ฤiernej farby. Vย rรญmse sa nachรกdza ukrytรก schrรกnka pre vonkajลกie hlinรญkovรฉ ลพalรบzie. ฤŒierne vlรกknocementovรฉ dosky sa pouลพili aj zospodu (podhฤพad konzoly) aย zvrchu na streche. Nad streลกnรฝmi vrstvami sa nachรกdza horizontรกlna oceฤพovรก konลกtrukcia, ktorรก nesie vlรกknocementovรฉ dosky. Voda prenikรก cez medzery medzi doskami, dostรกva sa na hydroizolรกciu (2 ร— modifikovanรฝ asfaltovรฝ pรกs) aย spรกdom do vpustรญ. Strecha nad konzolami sa realizovala ako obrรกtenรก sย tepelnou izolรกciou zย extrudovanรฉho polystyrรฉnu. ลฝelezobetรณnovรฝ strop nad poslednรฝm podlaลพรญm konzoly sa vylial do spรกdu. Vย kaลพdom rohu konzoly pri fasรกde sa umiestnila jedna daลพฤovรก vpusลฅ, voda sa odvรกdza zvislรฝmi zvodmi ukrytรฝmi vย tepelnej izolรกcii fasรกdy.

Fasรกdny plรกลกลฅ tvoria prvky firmy Schรผco International โ€“ Schรผco FW50. Aby sa eliminovali problรฉmy sย vodou aย tepelnou izolรกciou, je plรกลกลฅ po vรฝลกke sรบvislรฝ cez obe podlaลพia konzoly. Plรกลกลฅ je perforovanรฝ iba nosnรฝmi prvkami rรญms. Vnรบtornรฉ sklo dvojskla vo fasรกdnom plรกลกti konzol je bezpeฤnostnรฉ. ฤŒasลฅ skiel je potlaฤenรก sieลฅotlaฤou vย troch odtieลˆoch zelenej farby (RAL 6002, 6018, 6020). Vzor potlaฤe tvorรญ ลกtvorcovรก sieลฅ, ktorou sa zย diaฤพky vytvรกra dojem sรบvislej farebnosti. Vzhฤพadom na administratรญvnu funkciu ฤasti tohto polyfunkฤnรฉho objektu sa poฤรญta sย realizรกciou dvojitรฝch podlรกh. Vย prรญpade polรญ, vย ktorรฝch prechรกdza tiahlo medzi dvomi podlaลพiami konzoly, sa plรกnovalo ich vyplnenie sklenenou podlahou (pรกs ลกรญrky 300โ€‰mm). Bohuลพiaฤพ, vzhฤพadom na zรกvereฤnรฉ ลกetrenie finanฤnรฝch prostriedkov sa tento zรกmer nerealizoval.

Zรกver
Projekcia aย realizรกcia konzol bola pre vลกetky zรบฤastnenรฉ subjekty veฤพmi zaujรญmavou skรบsenosลฅou. Vyลพiadali si tesnรบ spoluprรกcu viacerรฝch projekฤnรฝch aย realizaฤnรฝch tรญmov. Ich profesionรกlny prรญstup umoลพลˆuje vysloviลฅ presvedฤenie, ลพe realizรกcia prieniku oceฤพovej aย betรณnovej konลกtrukcie bude bezchybne fungovaลฅ poฤas celej ลพivotnosti budovy. Architektov veฤพmi zaujรญma spรคtnรก vรคzba od uลพivateฤพov, ktorรญ budรบ vย tรฝchto priestoroch pracovaลฅ. Vysunutรฉ pracoviskรก umoลพnia netradiฤnรฝ bezprostrednรฝ susedskรฝ pohฤพad zย jednej konzoly do druhej. Niektorรฝm sa tento pohฤพad bude pรกฤiลฅ, vย druhรฝch bude vyvolรกvaลฅ rozpaky. Vย kaลพdom prรญpade konzola predstavuje extrรฉmny statickรฝ prvok, ktorรฝ vลพdy vyvolรกva pochybnosลฅ, lebo odporuje dlhoroฤnej ฤพudskej skรบsenosti sย gravitรกciou. Oย funkฤnosti aย bezpeฤnosti sa musรญ ฤlovek presvedฤiลฅ sรกm. Aj napriek vlastnej skรบsenosti sa nรกjdu jedinci, ktorรญ pod konzolami nezaparkujรบ, ani keฤ naokolo nebude ลพiadne inรฉ voฤพnรฉ miesto.

Generรกlny projektant: Grido SK, s. r. o., Bartรณkova 1, 811ย 02 Bratislava
Autor: Ing.ย arch. Peter Sticzay-Gromski
Spoluautori: Ing.ย arch. Marek Kolฤรกk, Ing.ย arch. Petra Rajchlovรก
Spoluprรกca: Ing.ย arch. Monika ล utรก, Ing.ย arch. Daniel Bartoลก
Statika: RECOC, s. r. o., Seydlerova 2451/8, 158ย 00 Praha 13
Vedรบci projektant: Ing.ย Miloslav Smutek
Projektant objektu: Ing.ย Martin ล ponar
Oceฤพovรฉ konลกtrukcie: KONSTAT, s. r. o., Kladenskรก 46, 160ย 00 Praha 6
Vedรบci projektant: Ing.ย Ladislav Votluฤka
Projektant: Ing.ย Pavel Korejฤรญk
Dodรกvateฤพ oceฤพovej konลกtrukcie: INGSTEEL, spol. sย r. o., Tomรกลกikova 17, 829ย 09 Bratislava
Hlavnรฝ statik dodรกvateฤพskej dokumentรกcie: Ing.ย Jรกn Chladnรฝ
Projektant dodรกvateฤพskej dokumentรกcie: Ing.ย Jรกn Litavskรฝ
Dodรกvateฤพ betรณnovรฝch konลกtrukciรญ: SkyBau, s. r. o., Veฤพkรก okruลพnรก 26A, 010ย 01 ลฝilina
Stavbyvedรบci: Ing.ย Josef Hรกlek
Investor: DOAS, a. s., Koลกickรก 5590/56, 821ย 08 Bratislava

TEXT: Ing.ย arch. Marek Kolฤรกk
FOTO: Ing.ย arch. Petra Rajchlovรก, Ing.ย arch. Marek Kolฤรกk

Ing. arch. Marek Kolฤรกk je spoluautorom projektu, autorizovanรฝm architektom a stรกlym spolupracovnรญkom architektonickรฉho ateliรฉru Grido SK, s. r. o.
