Kotvenie zariadenรญ na plochej streche

Partneri sekcie:

Plochรฉ streลกnรฉ plรกลกte sรบ v sรบฤasnosti ฤastรฝm konลกtrukฤnรฝm rieลกenรญm najmรค pri priemyselnรฝch, bytovรฝch a obฤianskych stavbรกch s vรคฤลกรญm pรดdorysom. Pri tรฝchto objektoch totiลพ predstavuje plochรก strecha prijateฤพnรฝ kompromis z hฤพadiska investiฤnรฝch nรกkladov, konลกtrukฤnรฝch moลพnostรญ a architektonickรฉho vzhฤพadu. Kvalita najฤastejลกie pouลพรญvanรฝch streลกnรฝch povlakovรฝch krytรญn je uลพ dnes na vysokej รบrovni, preto ฤoraz vรคฤลกmi vystupuje do popredia otรกzka kvalitnรฉho spracovania detailov, a to nielen v sรบvislosti s realizรกciou, ale aj pri vypracรบvanรญ samotnรฉho projektu. I naฤalej platรญ starรฉ znรกme izolatรฉrske heslo: ฤŒรญm menej detailov a prestupov povlakovou krytinou, tรฝm lepลกie. ลฝiaฤพ, realita je ฤasto opaฤnรก a dnes sa uลพ zvyฤajne nezaobรญdeme bez umiestnenia niektorรฝch zariadenรญ na streลกnรฝ plรกลกลฅ. Preto treba tรฝmto prรญpadom venovaลฅ zvรฝลกenรบ pozornosลฅ tak pri nรกvrhu, ako aj pri realizรกcii.

Kotvenie pomocou zรกkladovรฝch roznรกลกacรญch pรคtiek

Pri umiestลˆovanรญ zariadenia na streลกnom plรกลกti โ€“ ฤi uลพ ide o strojovลˆu vzduchotechniky, klimatizรกcie, slneฤnรฉ kolektory, alebo reklamnรฉ tabule a vรฝvesnรฉ ลกtรญty โ€“ v duchu uvedenรฉho hesla platรญ, ลพe najvhodnejลกie ukotvenie na streลกnรฝ plรกลกลฅ sa realizuje pomocou tzv. zรกkladovรฝch roznรกลกacรญch pรคtiek โ€“ monolitickรฝch betรณnovรฝch alebo prefabrikovanรฝch (oceฤพobetรณnovรฝch, plastovรฝch ฤi kovovรฝch). Najฤastejลกie sa aplikuje monolitickรก betรณnovรก pรคtka. Pri tomto variante sa, samozrejme, musia pri nรกvrhu roznรกลกacej pรคtky zohฤพadniลฅ statickรฉ aspekty, t. j. hmotnosลฅ zariadenia, tlakovรก รบnosnosลฅ podkladovรฝch vrstiev, krytiny, tepelnej izolรกcie, spรกdovej vrstvy, odolnosลฅ proti tzv. statickรฉmu alebo (menej ฤasto) dynamickรฉmu prerazeniu a celkovรก statickรก รบnosnosลฅ nosnej konลกtrukcie.

Streลกnรฝ plรกลกลฅ bez tepelnej izolรกcie

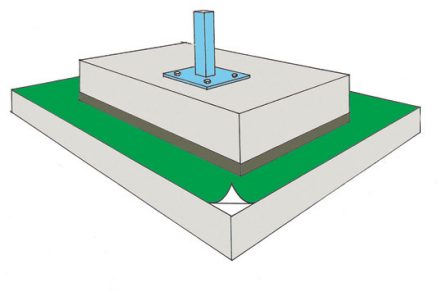

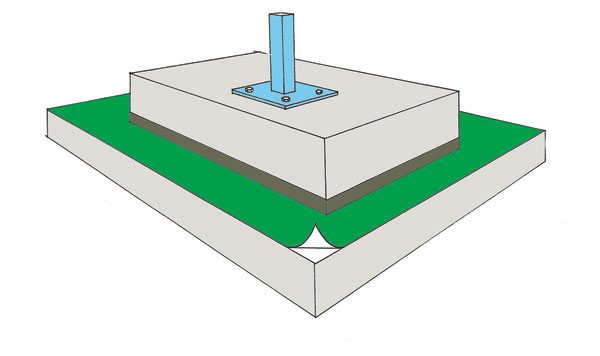

V prรญpade streลกnรฝch plรกลกลฅov bez tepelnej izolรกcie, keฤ je podkladovรก konลกtrukcia pod krytinou dostatoฤne pevnรก, riziko prerazenia krytiny zรกkladovou pรคtkou vรคฤลกinou nehrozรญ. Napriek tomu vลกak treba zรกkladovรฉ pรคtky vypodloลพiลฅ a povlakovรบ krytinu vystuลพiลฅ (obr. 1). Modifikovanรฉ asfaltovรฉ pรกsy SBS sรบ pri tomto spรดsobe kotvenia vzhฤพadom na svoju hrรบbku odolnejลกie ako tenลกie syntetickรฉ fรณlie.

Obr. 1 Obr. 2

Streลกnรฉ plรกลกte s tepelnou izolรกciou

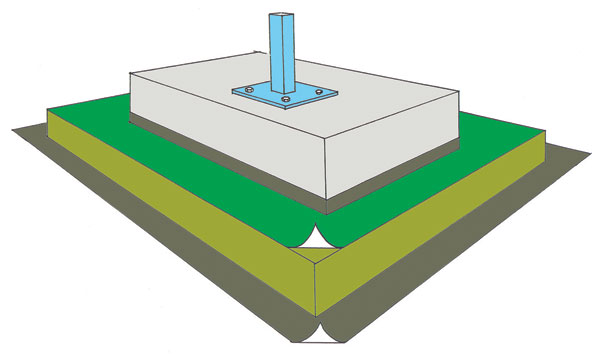

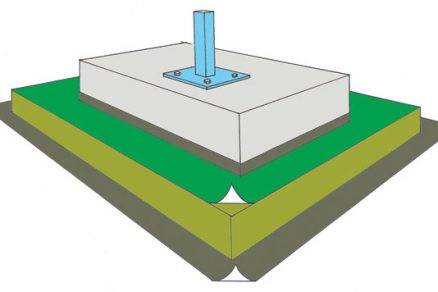

Nรกvrh rieลกenia pre streลกnรฉ plรกลกte s tepelnou izolรกciou je komplikovanejลกรญ, pretoลพe pod zรกkladovรบ roznรกลกaciu pรคtku treba poloลพiลฅ tepelnรบ izolรกciu s malou deformรกciou a dostatoฤnou รบnosnosลฅou v tlaku. Pri streลกnรฝch plรกลกลฅoch s klasickรฝm poradรญm je vhodnรฉ v mieste predpokladanรฉho uchytenia roznรกลกacรญch pรคtiek pouลพiลฅ napr. penovรฉ sklo (obr. 2).

Samozrejme, inรก โ€“ bezpeฤnejลกia โ€“ situรกcia nastane v prรญpade skladieb s tzv. obrรกtenรฝm poradรญm vrstiev, keฤ cez separaฤnรบ, zvรคฤลกa profilovanรบ fรณliu moลพno zabetรณnovaลฅ pรคtku priamo na tepelnรบ izolรกciu z extrudovanรฉho polystyrรฉnu s dostatoฤnou รบnosnosลฅou. Tento prรญpad je najbezpeฤnejลกรญ a zaisลฅuje dostatoฤnรบ mechanickรบ ochranu povlakovej izolรกcie, takลพe jej hrรบbka ani materiรกl nie sรบ zvyฤajne rozhodujรบce. V prรญpade kotvenia do roznรกลกacรญch pรคtiek vลกak treba staticky posรบdiลฅ kotvenรฉ zariadenie nielen z hฤพadiska tiaลพe a nรกslednรฉho pรดsobenia na podkladovรฉ sรบvrstvie, ale aj z hฤพadiska vztlaku a tlaku vetra.

Kotvenie pomocou kotevnรฝch prvkov

Pri kotvenรญ reklamnรฝch ลกtรญtov alebo slneฤnรฝch kolektorov je rozhodujรบci tlak vetra. Prรกve preto sa ฤasto pri zachovanรญ rozumnรฝch dimenziรญ roznรกลกacรญch pรคtiek nedรก tento spรดsob uplatniลฅ. Do รบvahy potom prichรกdza kotvenie do nosnej konลกtrukcie streลกnรฉho plรกลกลฅa pomocou kotevnรฝch prvkov, zvyฤajne zรกmoฤnรญckej vรฝroby, ktorรฉ mรดลพu maลฅ rรดzny tvar. V tomto prรญpade sa pouลพรญvajรบ dva zรกkladnรฉ varianty opracovania kotevnรฝch prvkov povlakovou izolรกciou.

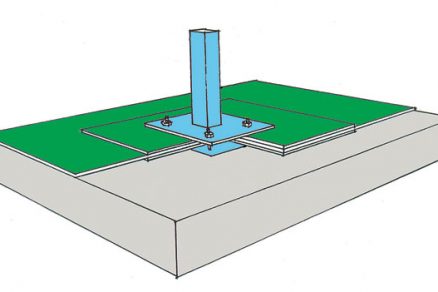

V priebeลพnej povlakovej krytine moลพno pouลพiลฅ kotvu s tzv. zvernรฝm spojom, t. j. s pevnou a posuvnou prรญrubou, ktorรก pevne a vodotesne zviera zosilnenรบ povlakovรบ krytinu. Zvernรฝ spoj sa najmรค v prรญpade syntetickรฝch fรณliรญ mรดลพe doplniลฅ zatmelenรญm vrchnรฝch prรญrub. Spodnรก prรญruba sa pevne ukotvรญ do nosnej konลกtrukcie. Asfaltovรฉ pรกsy sa na ลˆu natavia a syntetickรฉ fรณlie podtmelia. Na posuvnej prรญrube sa potom mรดลพu navariลฅ rozliฤnรฉ typy upevลˆovacรญch stojok โ€“ ฤi uลพ z uzavretรฝch, alebo z otvorenรฝch profilov (obr. 3).

Problรฉm nastรกva v prรญpade dynamickรฉho zaลฅaลพenia, keฤ sa pevnรก prรญruba vzhฤพadom na prenos vibrรกciรญ nedรก ukotviลฅ pevne do nosnej konลกtrukcie, takลพe tento spรดsob nemoลพno pouลพiลฅ. Zvernรฝ spoj je takisto problematickรฝ pri streลกnรฝch plรกลกลฅoch s povlakovou izolรกciou priamo na mรคkkej tepelnej izolรกcii. Tu hrozรญ riziko preลกliapnutia tepelnej izolรกcie poฤas รบdrลพby a nรกslednรฉ pretrhnutie povlakovej krytiny o spodnรบ pevnรบ prรญrubu. Namiesto zvernรฉho spoja sa na takรฉto streลกnรฉ skladby mรดลพe pouลพiลฅ variant tzv. diskontinuรกlnej povlakovej krytiny. Tรกto krytina sa napojรญ na kotevnรฝ prvok, napr. pomocou klampiarskej konลกtrukcie s prรญrubou. Klampiarske oplechovanie sa mรดลพe na kotevnรฝ prvok napojiลฅ buฤ zvarom, alebo spรกjkovanรญm, prรญpadne kvalitnรฝm asfaltovรฝm ฤi polyuretรกnovรฝm tmelom cez sลฅahovaciu objรญmku (obr. 4).

Obr. 4 Obr. 5

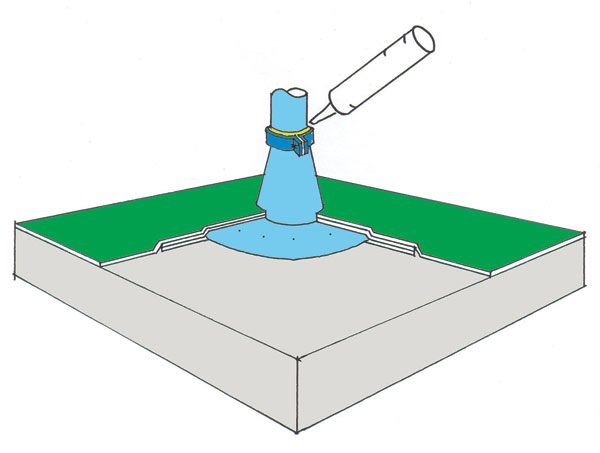

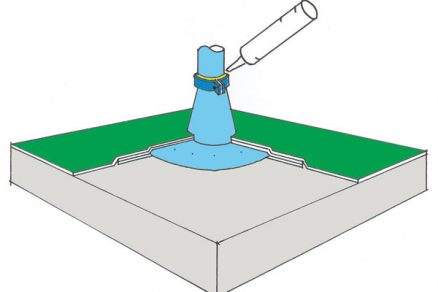

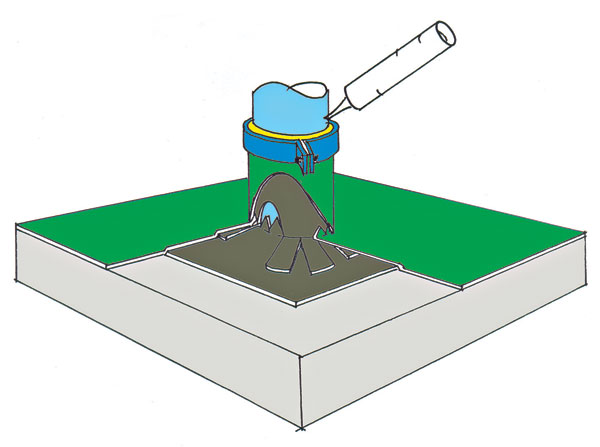

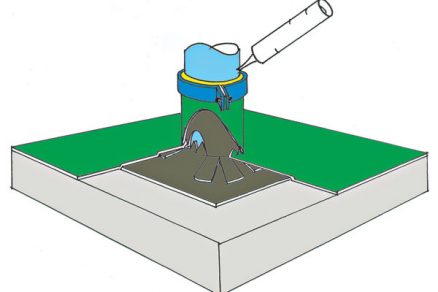

V sรบฤasnosti sa za bezpeฤnejลกie povaลพuje vytiahnutie povlakovej krytiny na kotevnรฝ prvok. Pri asfaltovรฝch pรกsoch sa zvรคฤลกa pouลพรญva remeselnรฝ spรดsob opracovania, ktorรฉho princรญp moลพno pochopiลฅ z obr. 5.

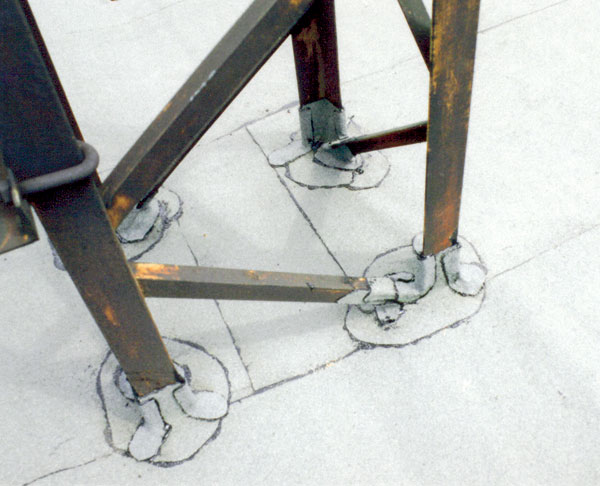

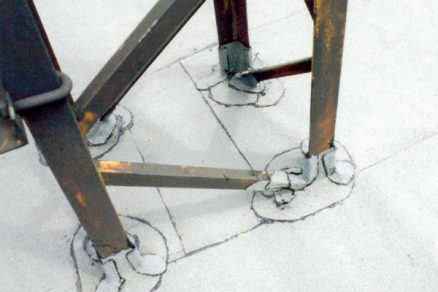

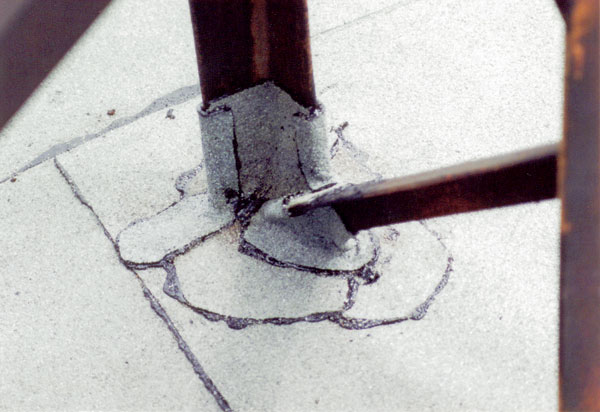

Opรคลฅ je dรดleลพitรฉ zovretie objรญmkou a dotmelenie vrchnej hrany. Tento princรญp moลพno uplatniลฅ pri uzavretรฝch profiloch vรคฤลกรญch priemerov. Minimรกlna hranica bezpeฤnej aplikรกcie je pribliลพne 5 aลพ 8 cm. V prรญpade remeselnรฉho opracovania neuzavretรฝch profilov vznikajรบ pomerne zloลพitรฉ detaily, ktorรฉ โ€“ hoci mรดลพu byลฅ kvalitne zhoยญtovenรฉ โ€“ predstavujรบ zvรฝลกenรฉ riziko netesnostรญ (pozri obr. 6 a 7).

Obr. 6 Obr. 7

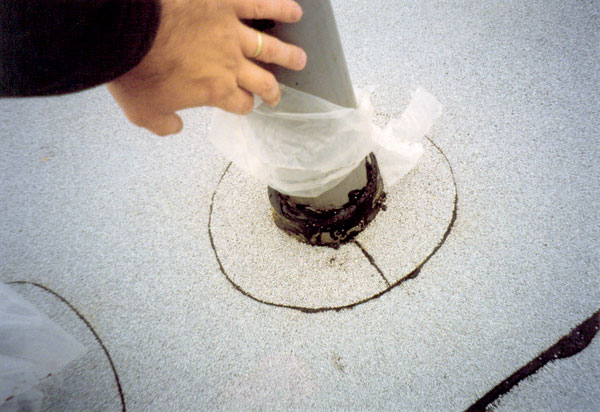

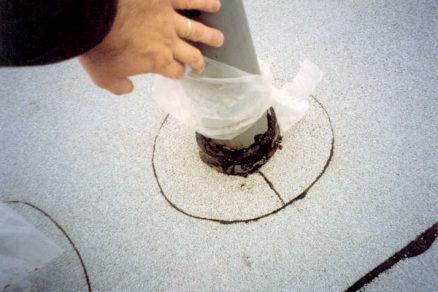

Na obr. 8 vidieลฅ, ลพe v praxi sa dokonca aj jednoduchรฉ prestupy izolรกciou veฤพmi ฤasto realizujรบ nekvalitne. V tomto prรญpade izolatรฉr zabudol dostatoฤne vytiahnuลฅ povlakovรบ krytinu na zvislรบ plochu konลกtrukcie.

Problematika kotvenia do streลกnรฉho plรกลกลฅa je veฤพmi ลกirokรก, preto nemoลพno v rรกmci jednรฉho prรญspevku predstaviลฅ celkovรฝ vyฤerpรกvajรบci prehฤพad vลกetkรฝch rieลกenรญ, ktorรฉ prichรกdzajรบ do รบvahy. Cieฤพom tohto ฤlรกnku bolo nasmerovaลฅ pozornosลฅ na ฤasto podceลˆovanรฝ detail prestupov kotvenรฝch prvkov izolรกciou. Vzhฤพadom na dneลกnรบ รบroveลˆ materiรกlovej bรกzy totiลพ tieto detaily v skutoฤnosti rozhodujรบcou mierou podmieลˆujรบ dlhodobรบ funkciu streลกnรฉho plรกลกลฅa ako celku.

Ing. Ivan Misar
Foto a obrรกzky: autor

Autor je vedรบcim technickรฉho oddelenia Siplast-Icopal, s. r. o., v ฤŒeskej republike, spolupracovnรญkom A.W.A.L., s. r. o. โ€“ expertnej a poradenskej kancelรกrie so zameranรญm na stavebnรบ fyziku a stavebnรฉ izolรกcie a ฤlenom ฤeskej technicko-normalizaฤnej komisie TNK 65 โ€“ Izolรกcie stavieb.
