Kryลกtalizaฤnรฉ hydroizolรกcie v pozemnรฝch stavbรกch

Partneri sekcie:

Silikรกtovรฉ hydroizolaฤnรฉ materiรกly s kryลกtalizaฤnรฝmi รบฤinkami (skrรกtene kryลกtalizaฤnรฉ hydroizolรกcie) sรบ relatรญvne novรฝm typom hydroizolaฤnรฝch materiรกlov. Ide o systรฉm na bรกze cementu urฤenรฝ na aplikรกciu na novรฉ, ale aj starลกie betรณnovรฉ konลกtrukcie. Vรฝslednรฉ hydroizolaฤnรฉ vlastnosti tohto systรฉmu sรบ veฤพmi dobrรฉ, zรกvisia vลกak od kvality vyhotovenia (vrรกtane spรดsobu realizรกcie dilataฤnรฝch a technologickรฝch ลกkรกr), a najmรค od ฤalลกieho oลกetrovania betรณnu.


Kryลกtalizaฤnรฉ hydroizolรกcie sa dodรกvajรบ na stavbu vo forme prรกลกku, ktorรฉho dominantnรบ zloลพku tvorรญ najemno pomletรฝ portlandskรฝ cement. ฤŽalej obsahujรบ menลกie mnoลพstvo jemnรฉho kremiฤitรฉho piesku (jeho podiel je pri jednotlivรฝch typoch vรฝrobkov rรดzny), a najmรค ลกpeciรกlne prรญsady, ktorรฝch zloลพenie sa menรญ podฤพa konkrรฉtneho vรฝrobcu hydroizolaฤnรฉho systรฉmu.

Funkฤnรฝ princรญp

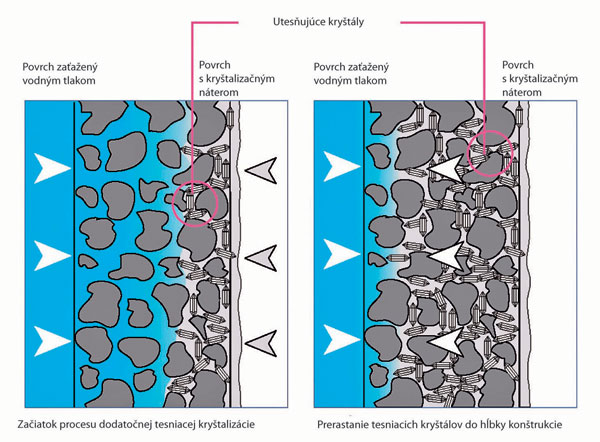

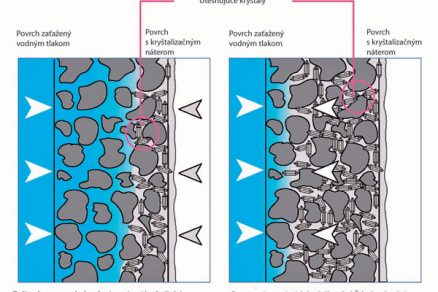

Vลกetky kryลกtalizaฤnรฉ hydroizolรกcie majรบ rovnakรฝ funkฤnรฝ princรญp. Jeho zรกkladom je chemickรก reakcia, vฤaka ktorej v pรณrovom systรฉme betรณnu prebehne dodatoฤnรฝ kryลกtalizaฤnรฝ proces v dรดsledku ktorรฉho sa zaplnia prakticky vลกetky kapilรกrne aktรญvne pรณry betรณnov ลกpeciรกlnymi kryลกtรกlmi (obr. 1).

Tento proces prebieha vลพdy v hmote (nie iba na povrchu), a to aj v prรญpade aplikรกcie formou nรกteru alebo vsypu. Nevyhnutnou podmienkou procesu dodatoฤnej kryลกtalizรกcie je vลกak prรญtomnosลฅ vody v kapilรกrnych pรณroch betรณnu po urฤitรฝ minimรกlny ฤas, ktorรฝ je potrebnรฝ, aby dodatoฤnรก kryลกtalizรกcia prebehla v dostatoฤnom rozsahu. Preto je vรฝhodnรฉ systรฉm pouลพiลฅ v takรฝch nรกvrhovรฝch podmienkach, kde dochรกdza k neustรกlej dotรกcii vody do konลกtrukcie โ€“ ฤรญm vรคฤลกmi sa voda snaลพรญ presakovaลฅ, tรฝm vรคฤลกmi sa pรณry zapฤบลˆajรบ kryลกtรกlmi. Preto je vhodnรฉ kryลกtalizaฤnรฉ hydroizolรกcie uplatniลฅ pri sanรกcii starลกรญch betรณnovรฝch konลกtrukciรญ (formou nรกteru), ktorรฉ vykazujรบ ustaviฤnรฉ znรกmky ploลกnรฉho priesaku.

Zรกkladnรฝm produktom ลกpeciรกlnej chemickej reakcie vyvolanej kryลกtalizaฤnou lรกtkou v ลกtruktรบre betรณnu je teda dodatoฤne narastenรฝ kryลกtรกl vypฤบลˆajรบci kapilรกrny pรณr. Kryลกtรกl po aplikรกcii kryลกtalizaฤnej lรกtky vyrastรก v kapilรกrnych pรณroch obsahujรบcich vodu, priฤom tรบto vodu spotrebuje v priebehu vlastnej reakcie (poฤas vlastnรฉho rastu).

Spรดsoby aplikรกcie

Silikรกtovรฉ hydroizolaฤnรฉ materiรกly s kryลกtalizaฤnรฝmi รบฤinkami moลพno aplikovaลฅ na betรณnovรบ konลกtrukciu niekoฤพkรฝmi spรดsobmi. Konkrรฉtny typ aplikรกcie a tomu zodpovedajรบci druh kryลกtalizaฤnรฉho materiรกlu sa volรญ v zรกvislosti od typu konลกtrukcie. ฤŽalลกรญm kritรฉriom voฤพby je finanฤnรฉ hฤพadisko, keฤลพe najmรค pri novรฝch konลกtrukciรกch moลพno vรฝberom vhodnej formy aplikรกcie vรฝrazne uลกetriลฅ. Vรฝrobcovia ponรบkajรบ v zรกsade ลกtyri spรดsoby aplikรกcie kryลกtalizaฤnรฝch hydroizolรกciรญ na betรณnovรฉ konลกtrukcie, ktorรฉ sa uvรกdzajรบ ฤalej.

Aplikรกcia formou nรกteru ฤi nรกstreku

Najrozลกรญrenejลกรญm druhom je aplikรกcia formou nรกteru alebo nรกstreku na povrch konลกtrukcie. To je prakticky jedinรฝ ploลกnรฝ spรดsob sanรกcie starลกรญch betรณnovรฝch konลกtrukciรญ zaลฅaลพenรฝch vlhkosลฅou, ktorรฝ priamo spolupรดsobรญ s pรดvodnou konลกtrukciou. Kryลกtalizaฤnรก hydroizolรกcia formou nรกteru ฤi nรกstreku sa mรดลพe uplatniลฅ pri sanรกcii betรณnovej konลกtrukcie prakticky akรฉhokoฤพvek veku.

Postup pri aplikรกcii kryลกtalizaฤnรฝch materiรกlov na povrch starลกรญch betรณnovรฝch konลกtrukciรญ je pomerne jednoduchรฝ. Najprv sa kryลกtalizaฤnรฝ materiรกl (vo forme prรกลกku) rozmieลกa v urฤenom pomere s vodou. Tento pomer je danรฝ stupลˆom poลพadovanej ochrany proti vode a vlhkosti a s tรฝm sรบvisiacim poฤtom vrstiev nรกteru. Ak poลพadujeme niลพลกรญ stupeลˆ ochrany (nepredpokladรกme zaลฅaลพenie tlakovou vodou), staฤรญ na povrch konลกtrukcie aplikovaลฅ iba jeden nรกter. Ak sa vลกak predpokladรก zaลฅaลพenie tlakovou vodou (vรคฤลกina prรญpadov), sรบ potrebnรฉ dva nรกtery, pri lokรกlnych sanรกciรกch aj viac.

Pred nanesenรญm zmesi na konลกtrukciu je vลกak nevyhnutnรฉ zbaviลฅ jej povrch vลกetkรฝch neฤistรดt a zabezpeฤiลฅ, aby pรณry v povrchovej vrstve boli otvorenรฉ a mohli tak do nich po aplikรกcii kryลกtalizaฤnej hmoty prerastaลฅ novovzniknutรฉ kryลกtalickรฉ ลกtruktรบry. To sa dosahuje zvyฤajne zdrsnenรญm povrchu oceฤพovou kefou alebo inรฝm abrazรญvnym typom รบpravy povrchu. ฤŽalej je dรดleลพitรฉ dรดkladnรฉ zvlhฤenie celรฉho povrchu, keฤลพe utesลˆujรบce kryลกtรกly tvorenรฉ kryลกtalickรฝmi hydroizolรกciami mรดลพu vznikaลฅ len v pรณroch celkom zaplnenรฝch vodou. Tรกto vlastnosลฅ je zรกroveลˆ vรฝhodou pri sanรกcii plne zvlhnutรฝch betรณnovรฝch konลกtrukciรญ, kde netreba povrch nijako vysรบลกaลฅ.

Potom nasleduje nanรกลกanie kryลกtalizaฤnรฉho materiรกlu (v jednej alebo v dvoch vrstvรกch), a to formou nรกteru ลกpeciรกlnym ลกtetcom alebo nรกstrekom rozpraลกovacรญm zariadenรญm. Hrรบbka nanesenej vrstvy bรฝva zvyฤajne v rozpรคtรญ 1 aลพ 1,5 mm v zรกvislosti od konkrรฉtneho vรฝrobku. Aby mohla v dostatoฤnej miere prebehnรบลฅ utesลˆujรบca kryลกtalizรกcia, je nevyhnutnรฉ povrch s nรกterom po urฤitรฝ ฤas dรดkladne oลกetrovaลฅ. Vรคฤลกina vรฝrobcov uvรกdza, ลพe na zdarnรฝ priebeh utesลˆujรบcej kryลกtalizรกcie postaฤuje oลกetrovanie podฤพa zรกsad oลกetrovania ฤerstvรฉho betรณnu uvedenรฝch v (1), t. j. povrch konลกtrukcie by sa mal minimรกlne 3-krรกt denne zvlhฤovaลฅ poฤas 2 dnรญ tak, aby bol povrch betรณnu ustaviฤne vlhkรฝ.

Je zrejmรฉ, ลพe prรกve tรกto fรกza zretia je z technologickรฉho hฤพadiska najnรกroฤnejลกia a vyลพaduje dokonalรบ disciplรญnu na pracovisku. Ak by sa totiลพ zvlhฤovanie (oลกetrovanie) zanedbalo alebo by sa naลˆ dokonca zabudlo, malo by to katastrofรกlny vplyv na vodotesnosลฅ sanovanej konลกtrukcie. V prรญpade, ลพe sa kryลกtalizaฤnรก รบprava riadne oลกetrรญ, moลพno uลพ po niekoฤพkรฝch dลˆoch konลกtrukciu vystaviลฅ tlaku vody alebo inej kvapaliny. Presnรฝ ฤasovรฝ รบdaj sa pri jednotlivรฝch vรฝrobkoch znaฤne odliลกuje a pohybuje sa v intervale 5 aลพ 21 dnรญ.

Aplikรกcia formou prรญmesi do betรณnovej zmesi

Kryลกtalizaฤnรฝ materiรกl moลพno aplikovaลฅ aj formou prรญmesi do ฤerstvej betรณnovej zmesi. Tento spรดsob sa dรก vyuลพiลฅ iba v prรญpade novej betรณnovej konลกtrukcie; dochรกdza pritom nielen k รบspore materiรกlu, ale aj k lepลกรญm vรฝslednรฝm hydroizolaฤnรฝm vlastnostiam betรณnovej konลกtrukcie. Za urฤitรฝch podmienok moลพno kryลกtalizaฤnรบ prรญmes pouลพiลฅ aj pri sanรกcii starลกรญch konลกtrukciรญ (nielen betรณnovรฝch), a to v prรญpadoch, keฤ sanรกciu realizujeme nรกstrekom vrstvy betรณnu s kryลกtalizaฤnou prรญmesou na povrch konลกtrukcie.

Aplikรกcia prebieha tak, ลพe sa najskรดr rozmieลกa kryลกtalizaฤnรก prรญmes v zรกmesovej vode a iba potom sa spolu s vodou zmieลกa s cementom a kamenivom. Dodrลพanie tohto technologickรฉho postupu je veฤพmi dรดleลพitรฉ, lebo je nevyhnutnรฉ, aby sa kryลกtalizaฤnรก prรญmes v betรณne rovnomerne rozptรฝlila. Po uloลพenรญ zmesi do debnenia (alebo nastriekanรญ) nastรกva โ€“ rovnako ako pri aplikรกcii nรกterom โ€“ dรดleลพitรก fรกza procesu, a to oลกetrovanie ฤerstvรฉho betรณnu.

Kryลกtalizaฤnรฉ prรญmesi do betรณnu sรบ vytvorenรฉ tak, aby proces dodatoฤnej kryลกtalizรกcie, ktorรฝ v ลกtruktรบre betรณnu vyvolรกvajรบ, nastal s urฤitรฝm oneskorenรญm aลพ vo chvรญli, keฤ je uลพ vytvorenรก zรกkladnรก ลกtruktรบra cementovรฉho tmelu. Preto je aj v tomto prรญpade nevyhnutnรฉ oลกetrovaลฅ betรณn predpรญsanรฝm spรดsobom, lebo v opaฤnom prรญpade by cement spotreboval poฤas รบvodnej fรกzy hydratรกcie takmer vลกetku vodu obsiahnutรบ v betรณne. Vzhฤพadom na to, ลพe ku kryลกtalizรกcii dochรกdza v celej hmote betรณnu, je vรฝslednรก odolnosลฅ proti vode eลกte lepลกia ako pri povrchovej aplikรกcii nรกterom alebo nรกstrekom.

Aplikรกcia formou vsypu na ฤerstvรฝ povrch betรณnu

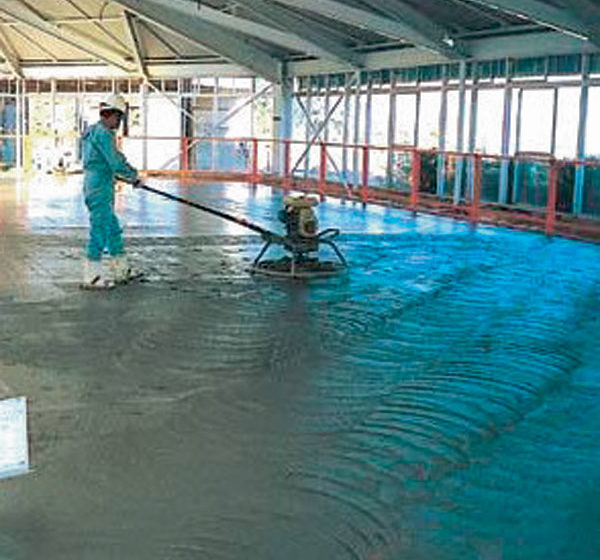

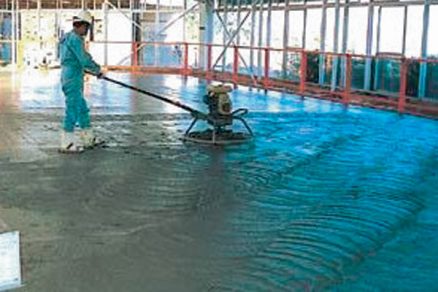

Pre vodorovnรฉ betรณnovรฉ konลกtrukcie, ako sรบ betรณnovรฉ mazaniny, spรกdovรฉ betรณny a podobne, je vรฝhodnรฉ aplikovaลฅ kryลกtalizaฤnรบ hydroizolรกciu formou vsypu suchรฉho prรกลกku na eลกte nezatvrdnutรฝ povrch ฤerstvรฉho betรณnu. Ide v podstate o mierne upravenรบ verziu materiรกlu urฤenรฉho na aplikรกciu nรกterom. Zรกkladnou podmienkou pouลพitia je rovinnosลฅ konลกtrukcie. Tรกto podmienka je danรก technolรณgiou aplikรกcie, keฤ najprv pracovnรญk posype povrch eลกte ฤerstvej nezatvrdnutej betรณnovej konลกtrukcie kryลกtalizaฤnรฝm materiรกlom vo forme prรกลกku a potom sa tento prรกลกok zapracovรกva zariadenรญm (zvรคฤลกa rotaฤnou hladiฤkou s kotรบฤom) do povrchovej vrstvy betรณnu

Kryลกtalizaฤnรฉ rรฝchlotuhnรบce tmelyย

Kryลกtalizaฤnรฝ hydroizolaฤnรฝ materiรกl sa mรดลพe pouลพiลฅ aj ako jednozloลพkovรฝ rรฝchlotuhnรบci tmel, ktorรฝm sa ฤพahko a rรฝchlo zabrรกni lokรกlnym priesakom trhlinami v betรณnovej konลกtrukcii (novej aj starej). Tento rรฝchlotuhnรบci tmel vznikne buฤ len zmieลกanรญm kryลกtalizaฤnej hydroizolรกcie, urฤenej na nรกterovรบ aplikรกciu vo forme prรกลกku s vodou s niลพลกรญm vodnรฝm sรบฤiniteฤพom ako pri prรญprave zmesi pre nรกter ฤi nรกstrek, alebo sa pripravuje zo ลกpeciรกlneho prรกลกku. Tmel treba aplikovaลฅ maximรกlne niekoฤพko minรบt po vytvorenรญ (presnรฝ ฤas sa lรญลกi podฤพa konkrรฉtneho vรฝrobku). Rรฝchlotuhnรบci kryลกtalizaฤnรฝ tmel sa vลพdy pouลพรญva v kombinรกcii s nรกterovou kryลกtalizaฤnou hydroizolรกciou. Postup sanรกcie prieniku vody trhlinou je takรฝto: Najskรดr sa vysekรก v mieste trhliny ลพliabok, ktorรฉho povrch je natretรฝ kryลกtalizaฤnรฝm nรกterom. Potom sa aplikuje rรฝchlotuhnรบci tmel, ktorรฝm sa ลพliabok vyplnรญ. Keฤ tmel zatuhne, celรฉ miesto sa opรคลฅ natrie kryลกtalizaฤnรฝm nรกterom, a to s dostatoฤnรฝmi presahmi.

Overenie kvality

Silikรกtovรฉ hydroizolaฤnรฉ materiรกly s kryลกtalizaฤnรฝmi รบฤinkami uลพ testovali a certifikovali mnohรฉ laboratรณria vo svete, v ฤŒechรกch i na Slovensku. Prakticky vลกetky realizovanรฉ testy potvrdili zรกkladnรบ funkฤnosลฅ systรฉmu, teda ลพe dodatoฤnรฝ kryลกtalizaฤnรฝ proces, ktorรฝ tieto materiรกly vyvolรกvajรบ v ลกtruktรบre betรณnu, naozaj vedie k vytvoreniu vodonepriepustnej betรณnovej konลกtrukcie.

Vykonanรฉ testy boli zameranรฉ najmรค na odolnosลฅ vzorky betรณnovej konลกtrukcie s aplikovanou kryลกtalizaฤnou hydroizolรกciou proti tlakovej vode.

Pre vรคฤลกinu kryลกtalizaฤnรฝch hydroizolรกciรญ sa realizovali testy zameranรฉ na zistenie zรกkladnej vodonepriepustnosti systรฉmu pri tlakovej skรบลกke (zisลฅoval sa maximรกlny vodnรฝ tlak, ktorรฉmu je betรณn s danรฝm kryลกtalizaฤnรฝm materiรกlom schopnรฝ odolaลฅ). ฤŽalej sa pri niekoฤพkรฝch vรฝrobkoch vykonali testy na odolnosลฅ kryลกtalizaฤnej รบpravy betรณnu proti rozliฤnรฝm chemikรกliรกm, napr. proti kyseline chlorovodรญkovej, toluรฉnu, brzdovej kvapaline atฤ. (Kloknerov รบstav ฤŒVUT, Praha).
ย

Rizikovรฉ faktory pouลพitia โ€“ trhliny, ลกkรกry

Prรญฤiny vzniku trhlรญn
Vodotesnรฝ betรณn s kryลกtalizaฤnรฝm materiรกlom je silikรกtovรก stavebnรก konลกtrukcia, ktorรก sa nesprรกva pruลพne (na rozdiel od niektorรฝch povlakovรฝch hydroizolรกciรญ), a teda je nรกchylnรก na tvorbu trhlรญn. Trhliny sรบ kritickรฝm miestom vลกetkรฝch vodotesnรฝch betรณnov a mรดลพu ohroziลฅ hydroizolaฤnรบ funkciu celej konลกtrukcie.

ฤŒastou prรญฤinou vzniku trhlรญn vo vodotesnรฝch betรณnoch mรดลพe byลฅ nesprรกvna technologickรก realizรกcia pracovnej ลกkรกry. V tomto mieste nemusรญ dรดjsลฅ k ideรกlnemu spojeniu betรณnu, takลพe sa mรดลพe vytvoriลฅ trhlina. Vznik trhlรญn v mieste pracovnej ลกkรกry moลพno obmedziลฅ dodrลพanรญm sprรกvnej technolรณgie (po 6 aลพ 18 hodinรกch od vybetรณnovania prvej ฤasti treba ลกkรกru oฤistiลฅ od cementovรฉho kalu a uvoฤพnenรฝch zล•n a pred vyhotovenรญm ฤalลกej vrstvy betรณn zvlhฤiลฅ a zรกroveลˆ dodrลพaลฅ urฤitรฝ ฤasovรฝ odstup medzi betรณnovanรญm susednej ฤasti konลกtrukcie). Vรฝrazne vyลกลกiu tesnosลฅ technologickรฝch ลกkรกr moลพno dosiahnuลฅ pouลพitรญm ลกpeciรกlnych prvkov uvedenรฝch v (3).

Sanรกcia trhlรญn

Trhliny v betรณnovej konลกtrukcii spodnej stavby mรดลพu vznikaลฅ nielen v dรดsledku pouลพitej technolรณgie, ale aj v priebehu ลพivotnรฉho cyklu stavby z prรญฤin, ktorรฉ sa nedajรบ vopred predvรญdaลฅ, ako sรบ napr. nerovnomernรฉ sadania stavby, dynamickรฉ rรกzy v okolรญ stavby atฤ. Na sanรกciu vลกetkรฝch trhlรญn v betรณne s kryลกtalizaฤnรฝm materiรกlom (ale aj pre ostatnรฉ vodotesnรฉ betรณny) moลพno pouลพiลฅ jednozloลพkovรฝ rรฝchlotuhnรบci kryลกtalizaฤnรฝ tmel. Nevรฝhodou systรฉmu je neschopnosลฅ prispรดsobiลฅ sa ฤalลกรญm pohybom v ลกkรกre, keฤลพe ide o tmel na silikรกtovej bรกze, ktorรฝ je po zatvrdnutรญ nepruลพnรฝ.

Vรคฤลกina vรฝrobcov kryลกtalizaฤnรฝch hydroizolรกciรญ odporรบฤa kritickรฉ detaily zรกkladovej vane, ako aj ฤalลกรญch konลกtrukciรญ spodnej stavby (napr. prechod zvislej ฤasti vane na vodorovnรบ) preventรญvne zabezpeฤiลฅ kryลกtalizaฤnรฝm tmelom.

Zรกver

Kryลกtalizaฤnรฉ hydroizolรกcie sรบ progresรญvnym hydroizolaฤnรฝm materiรกlom a ich uplatnenie v oblasti pozemnรฝch aj priemyselnรฝch stavieb moลพno jednoznaฤne odporรบฤaลฅ. Vรฝslednรฉ hydroizolaฤnรฉ vlastnosti tohto systรฉmu sรบ veฤพmi dobrรฉ, zรกvisia vลกak od kvality vyhotovenia, a najmรค od ฤalลกieho oลกetrovania betรณnu. Sรบฤasne vลกak treba pri nรกvrhu kryลกtalizaฤnรฝch hydroizolรกciรญ zobraลฅ do รบvahy problematiku dilataฤnรฝch a technologickรฝch ลกkรกr, ktorรฝch kvalitnรฉ vyhotovenie je veฤพmi dรดleลพitรฉ a mรก vรฝraznรฝ vplyv na vรฝslednรฉ vodotesnรฉ vlastnosti konลกtrukcie.

Ing. Jiล™รญ Pazderka
Foto: archรญv autora, z pouลพitej literatรบry

ฤŒlรกnok vznikol s podporou vรฝskumnรฉho zรกmeru ฤ. 1 MSM 6840770001 โ€“ Spoฤพahlivosลฅ, optimalizรกcia a trvanlivosลฅ stavebnรฝch materiรกlov a konลกtrukciรญ.

Autor je internรฝm doktorandom na Katedre konลกtrukciรญ pozemnรฝch stavieb Stavebnej fakulty ฤŒVUT. Profesijne sa zameriava na problematiku ochrany spodnej stavby proti vode a vlhkosti so ลกpecializรกciou na kryลกtalizaฤnรฉ hydroizolรกcie.

Literatรบra:
(1)ย ย ย  ฤŒSN EN 206-1 Beton โ€“ ฤŒรกst 1: Specifikace, vlastnosti, vรฝroba a shoda
(2)ย ย ย  Firemnรฉ podklady: Nekap, s. r. o., CPM spol, s. r. o. a Xypex Chemical Corporation.
(3)ย ย ย  Witzany J., Jirรกnek M., Zlesรกk J., Zigler R.: Konstrukce pozemnรญch staveb 2. Praha: ฤŒVUT 2006
