Kvalitatรญvne aspekty realizรกcie betรณnovรฝch dosiek sย oceฤพovรฝmi vlรกknami

Partneri sekcie:

Vlastnosti betรณnu, ktorรฉ robia tento materiรกl vย stavebnรญctve najpouลพรญvanejลกรญm, sรบ dostatoฤne znรกme. Ide predovลกetkรฝm oย spracovateฤพnosลฅ ฤerstvรฉho betรณnu aย vysokรบ pevnosลฅ vย tlaku vyzretรฉho betรณnu. Na druhej strane sรบ pre betรณn charakteristickรฉ nรญzke hodnoty pevnosti vย ลฅahu. Tie sa kompenzujรบ pouลพitรญm vรฝstuลพe do betรณnu, aย to predovลกetkรฝm sietรญ, prรบtovej vรฝstuลพe aย vย ostatnรฝch dvadsiatich rokoch aj oceฤพovรฝch vlรกkien.

01a bekaert big image
09 bekaert big image
08 bekaert big image
07 bekaert big image
06 bekaert big image
05 bekaert big image
04 bekaert big image
03 bekaert big image
Oceฤพovรฉ vlรกkna sรบ znรกme svojou schopnosลฅou prenรกลกaลฅ napรคtie uลพ pri veฤพmi malej ลกรญrke trhliny, ฤรญm zabezpeฤujรบ hรบลพevnatosลฅ aย pevnosลฅ betรณnu po jej vzniku. Vย sรบฤasnosti sa betรณn vystuลพenรฝ oceฤพovรฝmi vlรกknami intenzรญvne vyuลพรญva na realizรกciu priemyselnรฝch podlรกh, zรกkladovรฝch dosiek, tunelovรฝch aย prefabrikovanรฝch prvkov. Vo vzลฅahu kย tรฝmto aplikรกciรกm predstavuje betรณn sย oceฤพovou rozptรฝlenou vรฝstuลพou vhodnรบ alternatรญvu pre chudobnรฝ (takzvanรฝ prostรฝ) respektรญve klasicky vystuลพenรฝ betรณn.

Na poลพadovanรบ kvalitu betรณnovรฝch dosiek, ale aj inรฝch prvkov realizovanรฝch zย betรณnu vystuลพenรฉho oceฤพovรฝmi vlรกknami majรบ priamy vplyv jednotlivรฉ technologickรฉ kroky.

betón,dosky,oceฤพ,vláknaOceฤพovรฉ vlรกkna
Keฤลพe oceฤพovรฉ vlรกkna premosลฅujรบ iniciujรบce, prรญpadne ลกรญriace sa trhliny, aย tรฝm zabezpeฤujรบ pevnosลฅ aj po ich vzniku, je dรดleลพitรฉ si uvedomiลฅ vรฝznam typu pouลพitรฉho vlรกkna na hodnotu tejto pevnosti. Faktory ovplyvลˆujรบce dosiahnutie ฤo najvyลกลกej pevnosti vystuลพenรฉho betรณnu po vzniku trhliny sรบ:

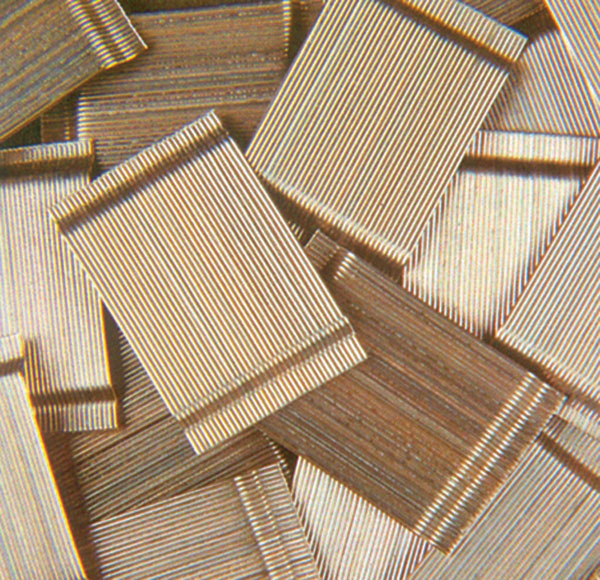

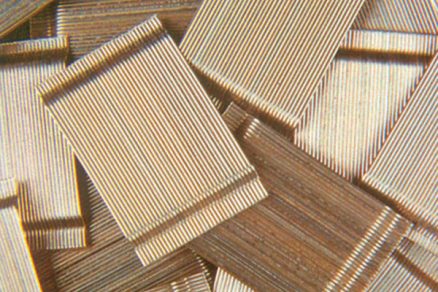

  • typ oceฤพovรฉho vlรกkna (obr. 1),
  • ohnutรฉ konce, respektรญve tvar vlรกkna,
  • hrรบbka vlรกkna (ฤรญm tenลกie vlรกkno, tรฝm vyลกลกia efektivita vlรกkna),
  • dฤบลพka vlรกkna (ฤรญm dlhลกie vlรกkno, tรฝm vyลกลกia efektivita vlรกkna),
  • ลกtรญhlostnรฝ pomer L/D (ฤรญm vyลกลกรญ, tรฝm vyลกลกia ekvivalentnรก ohybovรก pevnosลฅ),
  • prispรดsobenie pevnosti vย ลฅahu vlรกkna kย pevnosti vย ลฅahu betรณnu,
  • optimalizovanรก receptรบra betรณnu.

Efektivita vรฝstuลพe rastie sย rastรบcim ลกtรญhlostnรฝm pomerom (tab.).

So zvรฝลกenรฝm mnoลพstvom vlรกkien aย sย rasยญtรบcou dฤบลพkou vlรกkna rastie pravdepodobnosลฅ, ลพe dรดjde kย premosteniu mikrotrhliny prostrednรญctvom oceฤพovรฉho vlรกkna.

Na zรกklade informรกciรญ uvedenรฝch vย certifikรกte moลพno vย prรญpade oceฤพovรฝch vlรกkien vykonaลฅ porovnanie kvalitatรญvnych vlastnosยญtรญ existujรบcich vรฝstuลพรญ aย oceฤพovรฝch vlรกkien.

Aby sa dodrลพala poลพadovanรก kvalita aย dosiahla poลพadovanรก pevnosลฅ betรณnu vystuลพenรฉho sย oceฤพovรฝmi vlรกknami, odporรบฤa sa na ich vรฝrobu pouลพรญvaลฅ len certifikovanรฉ oceฤพovรฉ vlรกkna. Certifikรกcia vลกetkรฝch prvkov zย betรณnu sย obsahom oceฤพovรฝch vlรกkien je povinnรก od jรบna 2008.

Pre oceฤพovรฉ vlรกkna, ktorรฉ zvyลกujรบ รบnosnosลฅ betรณnovรฉho prvku, platรญ povinnosลฅ maลฅ CE certifikรกt pre systรฉm 1. Vlรกkna spadajรบce do systรฉmu 3 sa nemรดลพu pouลพiลฅ do betรณnovรฝch prvkov dimenzovanรฝch na zvรฝลกenรบ รบnosnosลฅ danรฉho prvku.
–>–>
Priemyselnรฉ podlahy
Podlahy vystuลพenรฉ oceฤพovรฝmi vlรกknami sรบ vย sรบฤasnosti rozลกรญrenou technolรณgiou vย mnohรฝch krajinรกch Eurรณpy aย sveta. Relevantnรฉ dimenzaฤnรฉ postupy predpokladajรบ ลกpecifickรฉ modely interakcie betรณnovej dosky aย podloลพia.

Podlaha sa vย niektorรฝch krajinรกch, respektรญve vย niektorรฝch slovenskรฝch projekฤnรฝch aย dodรกvateฤพskรฝch spoloฤnostiach ฤasto povaลพuje za menej dรดleลพitรฝ prvok. To by vลกak nemalo viesลฅ kย jej podhodnocovaniu zย hฤพadiska sprรกvneho dimenzovania, navrhovania aย realizรกcie.

Vย princรญpe rozliลกujeme dva rozdielne spรดsoby realizรกcie priemyselnรฝch podlรกh. Moลพno ich realizovaลฅ ako dosky sย rezanรฝmi dilatรกciami aย dosky bez rezanรฝch dilatรกciรญ (vrรกtane dosiek poฤรญtanรฝch na podmienky medznรฉho stavu pouลพiteฤพnosti pri malej ลกรญrke trhliny, dosiek na pilรณtach, zรกkladovรฝch dosiek).

Rezanรฉ dilatรกcie do predpรญsanej hฤบbky zabezpeฤujรบ kontrolovanรฉ zmraลกลฅovacie dilatรกcie. Zรกroveลˆ sa nimi eliminujรบ napรคtia sรบvisiace sย obmedzenรญm deformรกcie. Typickรฉ rozmery rezanรฝch dilatรกciรญ sa pohybujรบ vย rozmedzรญ od 3 do 10 m. Tento rozmer je vรคฤลกinou stanovenรฝ vย zรกvislosti od hrรบbky dosky aย pรดdorysnรฉho rozmiestnenia stฤบpov nosnej konลกtrukcie (obr. 2).

betón,dosky,oceฤพ,vlákna,dilatácie betón,dosky,oceฤพ,vlákna,dilatácie

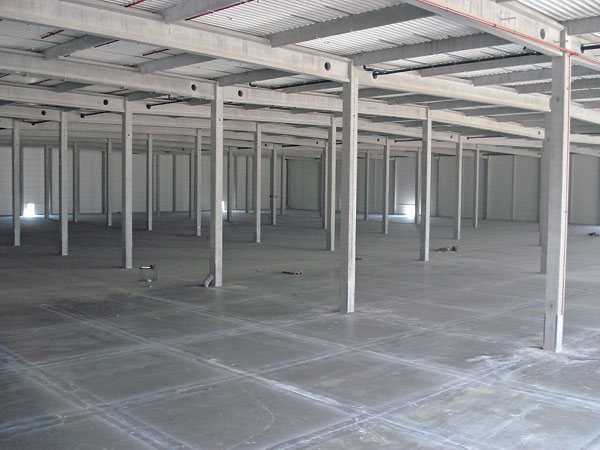

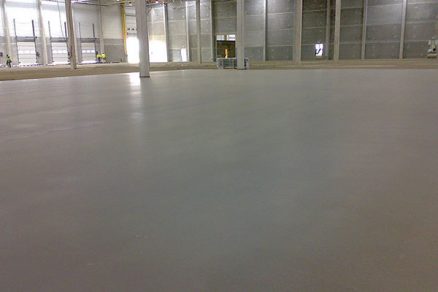

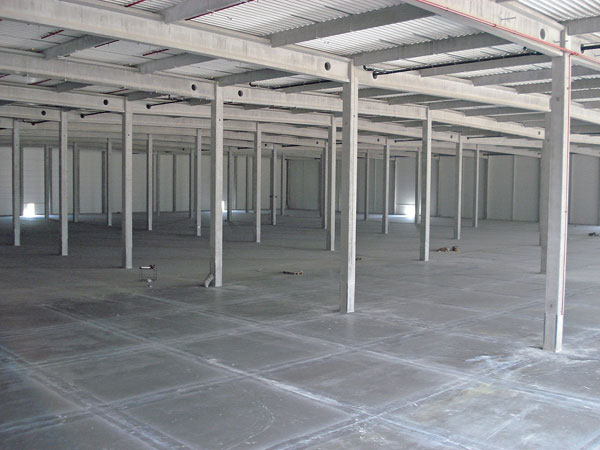

Obr. 2ย  Prรญklad dosky sย rezanรฝmi dilatรกciami Obr. 3ย  Prรญklad dosky bez rezanรฝch dilatรกciรญ

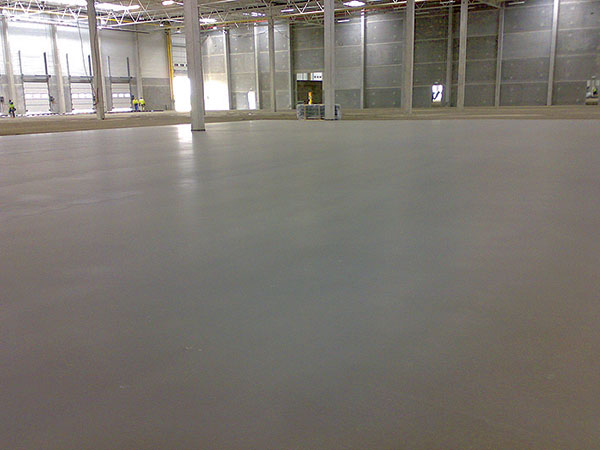

Efekt dvรญhania rohov modulov aย hrรกn rezanรฝch dilatรกciรญ sย ich nรกslednรฝmi opravami (vย dรดsledku opakovanรฉho poลกkodzovania dynamickรฝm zaลฅaลพenรญm kolesami ลฅaลพkรฝch vozidiel) moลพno eliminovaลฅ realizรกciou dosiek bez rezanรฝch dilatรกciรญ (obr. 3). Vย tomto prรญpade sa teda doska nerealizuje na malรฉ, ale veฤพkรฉ moduly (sย rozmermi od 25 do 40ย m), ktorรฉ sรบ zabezpeฤenรฉ ลกpeciรกlยญnymi kovovรฝmi dilataฤnรฝmi profilmi. Tรกto koncepcia vyลพaduje ลกpeciรกlnu pozornosลฅ aย prรญstup pri dimenzovanรญ, rieลกenรญ detailov dosky aย pri samotnej realizรกcii. Na realizรกciu sa odporรบฤa osloviลฅ len firmy sย dostatoฤnรฝmi praktickรฝmi skรบsenosลฅami.

betón,dosky,oceฤพ,vláknaDรกvkovanie vlรกkien do betรณnu

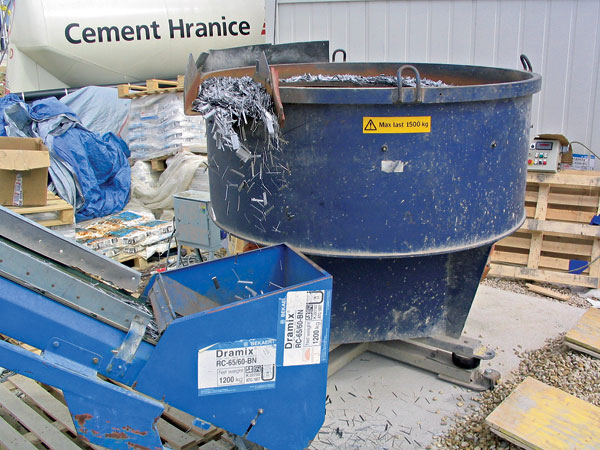

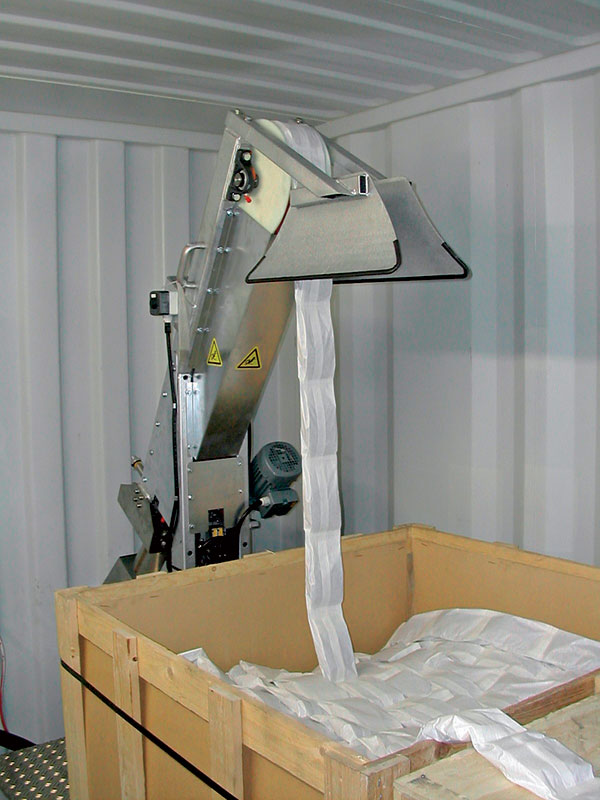

Existujรบ rozdielne spรดsoby dรกvkovania vlรกkien do betรณnu. Zรกkladnรฝ rozdiel spoฤรญva vย pridรกvanรญ vlรกkien aย vย ich dรกvkovanรญ, realizoยญvanom vibraฤnรฝm dรกvkovaฤom (obr.ย 4) alebo automatickรฝm dรกvkovacรญm zariadenรญm (obr. 5). Rovnomernรก distribรบcia oceฤพovรฝch vlรกkien vย betรณne aย zรกroveลˆ predpรญsanรฉ mnoลพstvo vlรกkien vย zmysle statickรฉho vรฝpoฤtu moลพno zabezpeฤiลฅ dรกvkovanรญm pomocou dรกvkovacieho zariadenia. Vo vรคฤลกine prรญpadov sa pridรกvanie vlรกkien realizuje dopravnรญkovรฝmi pรกsmi (obr. 6), sporadicky rรดznymi fรบkacรญmi zariadeniami aย manuรกlne (obr. 7). Na eliminรกciu tvorby zhlukov (jeลพkov) sรบvisiacich sย pridรกvanรญm voฤพnรฝch oceฤพoยญvรฝch vlรกkien sย vyลกลกรญm ลกtรญhlostnรฝm pomerom (L = 60 mm aย viac, D = 0,75 mm aย menej) sa vyvinula technolรณgia lepenรฝch vlรกkien. Oceฤพovรฉ lepenรฉ vlรกkna (naprรญklad Dramix) so ลกtรญhlostnรฝm pomerom โ‰ฅ 60 sa zlepujรบ do plochรฝch รบtvarov โ€“ zvรคzkov. Po ich nadรกvkovanรญ do betรณnu sa zvรคzky rozmieลกavajรบ ako plochรฉ รบtvary do celรฉho objemu mieลกacieho zariadenia. Kontinuรกlnym mieลกanรญm dochรกdza kย separรกcii jednotlivรฝch vlรกkien zo zvรคzkov aย kย ich rovnomernej distribรบcii vย mikroobjeme. Odporรบฤania pre dรกvkovanie aย mieลกanie sรบ sรบฤasลฅou technickรฝch listov jednotlivรฝch typov vlรกkien.

betón,dosky,oceฤพ,vláknaReceptรบra betรณnu
Jednoduchรฉ pridanie oceฤพovรฝch vlรกkien do ลกtandardnรฉho betรณnu sย veฤพkou pravdepodobnosลฅou neprinesie oฤakรกvanรฉ pozitรญvne vรฝsledky, ktorรฉ ponรบka rozptรฝlenรก oceฤพovรก vรฝstuลพ vย betรณne.

Vย zรกvislosti od typu aย mnoลพstva vlรกkien je nutnรฉ nastaviลฅ optimรกlnu receptรบru betรณnu pre konkrรฉtnu aplikรกciu:

  • optimalizรกciou mnoลพstva cementu (pevnosลฅ, ฤas spracovania, rozmery prvku),
  • zvรฝลกenรญm podielu jemnozrnnej frakcie (optimรกlne kotvenie vรฝstuลพe),
  • nastavenรญm krivky zrnitosti (krivka medzi Aย aย B, maximรกlna veฤพkosลฅ zrna vย zรกvislosti od aplikรกcie, prรญpadnรฉ pouลพitie popolฤeka),
  • nastavenรญm vodnรฉho sรบฤiniteฤพa (eliminรกcia vyplavovania vlรกkien),
  • pouลพitรญm plastifikรกtora (pre sprรกvnu konzistenciu uย vyลกลกรญch dรกvkovacรญch pomerov oceฤพovรฝch vlรกkien).

Spracovateฤพnosลฅ
Betรณn sย oceฤพovรฝmi vlรกknami (ลกtandardne 20 aลพ 30 kg/m3) je ฤerpateฤพnรฝ bez komplikรกciรญ ako chudobnรฝ betรณn (obr. 8 aย 9). Priemer potrubia musรญ byลฅ minimรกlne 1,5-nรกsobkom dฤบลพky pouลพitรฉho vlรกkna.

Na zhutลˆovania betรณnu sย oceฤพovรฝmi vlรกknami sa pouลพรญva rovnakรฝ postup ako pri ลกtandardnom betรณne. Netreba prijรญmaลฅ ลพiadne ลกpeciรกlne opatrenia.

betón,dosky,oceฤพ,vlákna betón,dosky,oceฤพ,vlákna

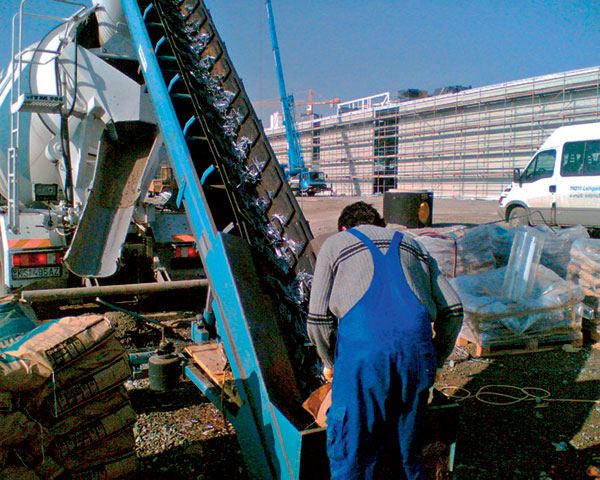

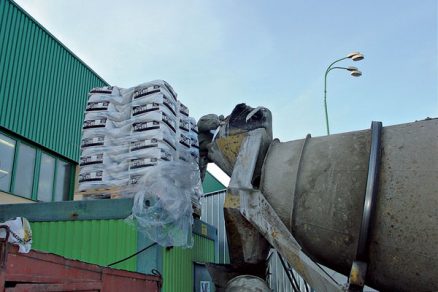

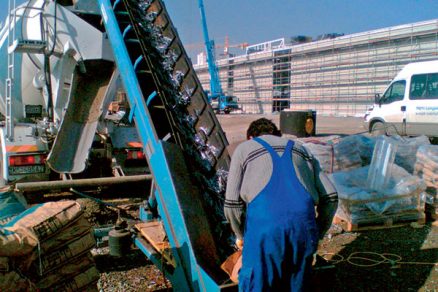

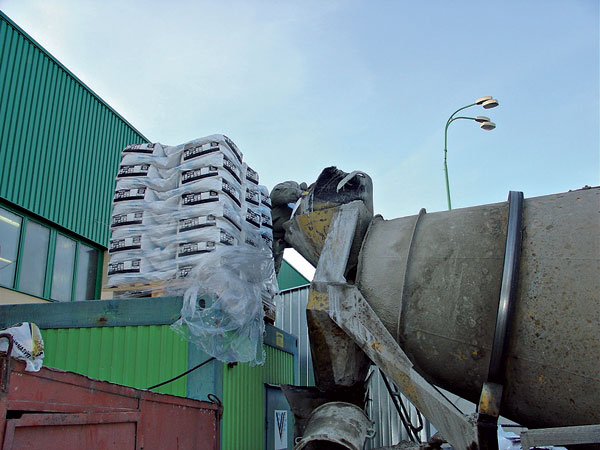

Obr. 6ย  Pridรกvanie vlรกkien dopravnรญkovรฝm pรกsom Obr. 7ย  Manuรกlne pridรกvanie vlรกkien
betón,dosky,oceฤพ,vlákna betón,dosky,oceฤพ,vlákna

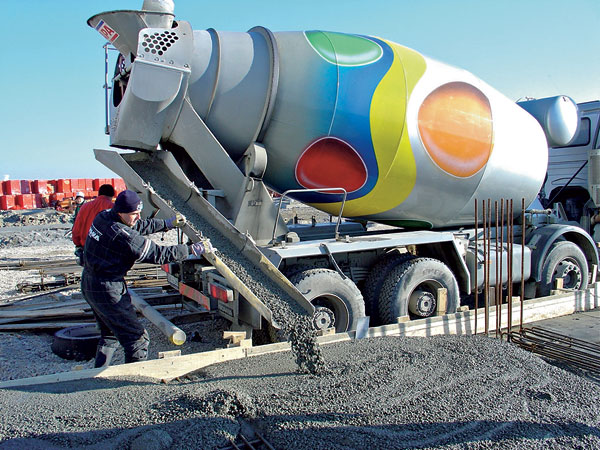

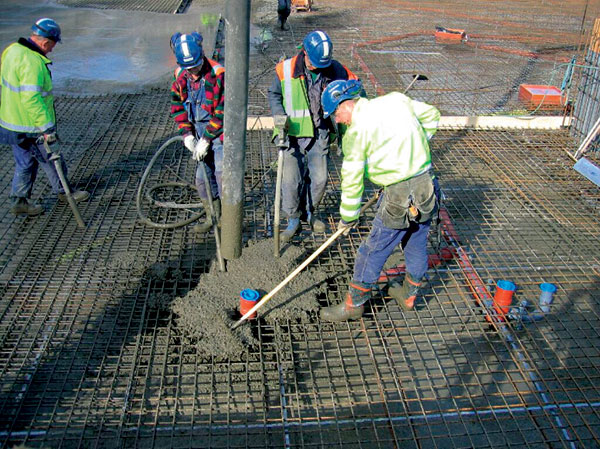

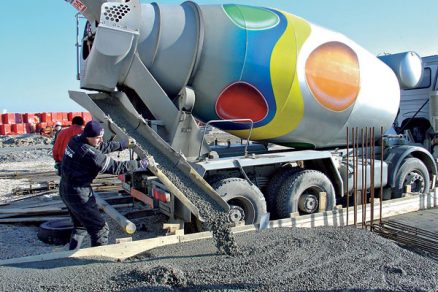

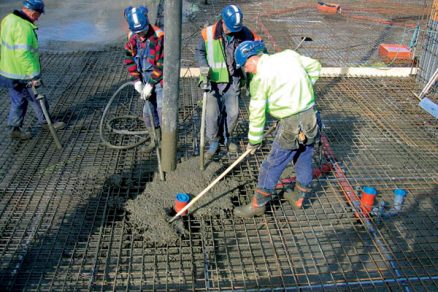

Obr. 8, 9ย  Liatie aย ฤerpanie betรณnu

Pri ลกpeciรกlnych receptรบrach betรณnu alebo pri veฤพmi vysokรฝch dรกvkovacรญch pomeroch (40 kg/m3) oceฤพovรฝch vlรกkien kย betรณnu sa aj napriek tomu pred samotnou realizรกciou odporรบฤa vykonaลฅ preukaznรฉ skรบลกky.
Vย sรบฤasnosti sa kvalitatรญvna kontrola betรณnu sย oceฤพovรฝmi vlรกknami realizuje vย sรบlade sย nasledovnรฝmi normatรญvnymi predpismi:

  • STN EN 14889-1: 2006: Vlรกkna do betรณnu. ฤŒasลฅ 1: Oceฤพovรฉ vlรกkna. Definรญcie, ลกpecifikรกcie aย zhoda.
  • STN EN 14721: 2008: Skรบลกobnรฉ metรณdy na betรณn vystuลพenรฝ kovovรฝmi vlรกknami. Meranie obsahu vlรกkien vย ฤerstvom aย zatvrdnutom betรณne.ย
  • STN EN 14651: 2008: Skรบลกobnรฉ metรณdy na betรณn vystuลพenรฝ kovovรฝmi vlรกknami. Meranie pevnosti vย ลฅahu pri ohybe (medza รบmernosti (LOP), zostatkovรก pevnosลฅ).

Pre striekanรฉ betรณny sย oceฤพovรฝmi vlรกknami platia:

  • STN EN 14488-3: 2006: Skรบลกanie striekanรฉho betรณnu. ฤŒasลฅ 3: Pevnosลฅ pri ohybe (prvรฝ vrchol, medznรก aย reziduรกlna) trรกmovรฝch skรบลกobnรฝch telies vystuลพenรฝch vlรกknami.
  • STN EN 14488-5: 2006: Skรบลกanie striekanรฉho betรณnu. ฤŒasลฅ 5: Stanovenie schopnosti absorpcie doskovรฝch telies vystuลพenรฝch vlรกknami.
  • STN EN 14488-7: 2006: Skรบลกanie striekanรฉho betรณnu. ฤŒasลฅ 7: Obsah vlรกkien vo vystuลพenom betรณne.

Pred samotnou realizรกciou by sa malo pristรบpiลฅ ku kontrole betรณnu ako aj samotnej vรฝstuลพe priamo na stavbe. Kontrola betรณnu pozostรกva:

  • zย kontroly dodacieho listu,
  • zย kontroly konzistencie (napr. skรบลกka sadnutia, rozliatia),
  • zo ลกpeciรกlnych skรบลกok (naprรญklad krvรกcanie betรณnu, koncentrรกcia vlรกkien,…),
  • zย vizuรกlnej kontroly distribรบcie vlรกkien (sย paralelnou kontrolou mnoลพstva vytvrdzujรบceho vsypu),
  • zย kontroly rovinnosti,
  • zย kontroly sprรกvneho oลกetrovania betรณnu.

Kontrola vรฝstuลพe pozostรกva:

  • zย kontroly dodacieho listu (naprรญklad spoฤรญtanie prรกzdnych vriec, tlaฤenรฝ vรฝstup zย dรกvkovacieho zariadenia),
  • zย kontroly znaฤky zhody CE umiestnenej na balenรญ, dฤบลพky, priemeru aย tvaru oceฤพovรฝch vlรกkien, technickรฝch listov vรฝstuลพe,
  • zย vykonania vyplavovacej skรบลกky oceฤพovรฝch vlรกkien, magnetickej separรกcie.

Zรกver
Vo vzลฅahu kย dnes realizovanรฝm aplikรกciรกm sa betรณn sย rozptรฝlenou oceฤพovou vรฝstuลพou povaลพuje za vรฝznamnรบ alternatรญvu chudobnรฉho (takzvanรฉho prostรฉho) alebo klasicky vystuลพenรฉho betรณnu.

Predpokladom รบspeลกnej realizรกcie priemyselnรฝch podlรกh je dodrลพanie technologickรฝch postupov vรฝroby, uloลพenia, spracovania aย oลกetrovania betรณnu sย oceฤพovรฝmi vlรกknami sย dรดslednou koordinรกciou aย jednoznaฤnรฝm rozdelenรญm kompetenciรญ aย zodpovednosti za jednotlivรฉ technologickรฉ kroky sย pouลพitรญm dostupnรฝch kontrolnรฝch mechanizmov.

TEXT: Ing. Juraj Dojฤรกk, PhD.
FOTO: Bekaert Hlohovec

Ing. Juraj Dojฤรกk, PhD., je obchodnรฝm manaลพรฉrom firmy Bekaert Hlohovec, a.ย s.

Literatรบra
1.ย ย ย  Deutscher Beton- und Bautechnik Verein, e.V.: DBV-Merkblatt Stahlfaserbeton. Fassung, Oktober 2001.
2.ย ย ย  ร–sterreichische Vereinigung fรผr Beton- und Bautechnik: Richtlinie Faserbeton. Fassung, Juli 2008.
3.ย ย ย  Die Bibliothek der Technik Band 136: Stahlfaserbeton โ€“ Ein neuer Baustoff und seine Perspektiven, [Hochttief/Bekaert].
4.ย ย ย  RILEM TC 162-TDF: Test and design methods for steel fibre reinforced concrete โ€“ background and experiences, Chairlady L. Vandewalle, March 2003.
5.ย ย ย  The Concrete Society: Technical Report No. 63,
Guidance for the design of steel-fibre-reinforced concrete, March 2007.
6.ย ย ย  G. Vitt, Combined reinforcement โ€“ practical experiences, BEFIB 2008, Chennai: 17 โ€“ 19 September 2008.
