Montรกลพ bezpeฤnostnรฝch dverรญ

Partneri sekcie:

Montรกลพ bezpeฤnostnรฝch dverรญ nie je jednoduchรก zรกleลพitosลฅ. Je totiลพ potrebnรฉ zohฤพadniลฅ mnoลพstvo faktorov. Spรดsob montรกลพe sa musรญ prispรดsobiลฅ miestnym podmienkam (materiรกl stien, pripravenosลฅ stavebnรฝch otvorov). ฤŽalej je potrebnรฉ daลฅ pozor na miesta, kde by sa mohli poruลกiลฅ poฤas montรกลพe telekomunikaฤnรฉ alebo elektrickรฉ rozvody, rozvody plynu ฤi vody a podobne.

01 sapeli 11
02 sapeli 24
03 sapeli 27
04 sapeli 29
05 sapeli 34
06 sapeli 32
07 sapeli 25
08 sapeli 44

Veฤพkรบ pozornosลฅ je potrebnรฉ venovaลฅ predovลกetkรฝm tomu, aby sa dodrลพiavala pravouhlosลฅ, zvislosลฅ a rovnobeลพnosลฅ spojok, pretoลพe aj deformรกcia len niekoฤพko milimetrov mรดลพe znemoลพniลฅ nรกslednรฉ osadenie dverรญ. Na kontrolu postaฤuje pouลพiลฅ vodovรกhu.

Pouลพitie kotiev

Zรกrubลˆu je vhodnรฉ kotviลฅ pomocou oceฤพovรฝch kotiev. Eliminuje sa tak riziko zlรฉho posรบdenia kvality a pevnosti muriva ฤi riziko dlhodobo zaลฅaลพovanej zรกrubne a nรกslednรฉho popraskania omietky. Pouลพitie kotiev zรกroveลˆ skracuje stavebnรบ ฤasลฅ montรกลพe (vyliatie betรณnom a finรกlne ฤistenie). ล รญrka stavebnรฉho otvoru sa rovnรก priechodzej ลกรญrke montovanej zรกrubne + 50 mm. Na stopercentnรบ funkฤnosลฅ je potrebnรฉ dodrลพiavaลฅ montรกลพny manuรกl a platnรฉ prรกvne a technickรฉ predpisy, ktorรฉ upravujรบ montรกลพ vรฝplnรญ stavebnรฝch otvorov. Odporรบฤa sa vyuลพiลฅ montรกลพ profesionรกlnou firmou.

Sprรกvne rozmery

Sprรกvne namontovanรก zรกrubลˆa musรญ byลฅ rozmerovo presnรก. Montรกลพ dverรญ mรดลพe totiลพ znemoลพniลฅ aj odchรฝlka ฤi deformรกcia s rozmerom niekoฤพkรฝch milimetrov. ล รญrka ลกtandardnej zรกrubne (80/90) je v polodrรกลพke 830, resp. 930 mm. Maximรกlna prรญpustnรก odchรฝlka je ยฑ3 mm. Nameranรก hodnota teda musรญ byลฅ v rozpรคtรญ 827 aลพ 833 mm, resp. 927 aลพ 933 mm. Po kontrole ลกรญrky zรกrubne sa skontroluje aj jej vรฝลกka. Vzdialenosลฅ finรกlnej podlahy od dosadacej plochy zรกvesu na zรกrubni mรก byลฅ 235 mm. Prรญpadnรฉ odchรฝlky od tohto rozmeru moลพno kompenzovaลฅ tesniacimi prvkami (pri dverรกch vysoko nad podlahou) alebo naopak podrezanรญm dverรญ (pri nรญzkom osadenรญ zรกrubne). Zo spodnej ฤasti dverรญ sa pritom mรดลพe odobraลฅ maximรกlne 20 mm.

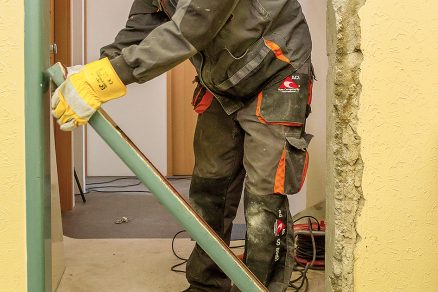

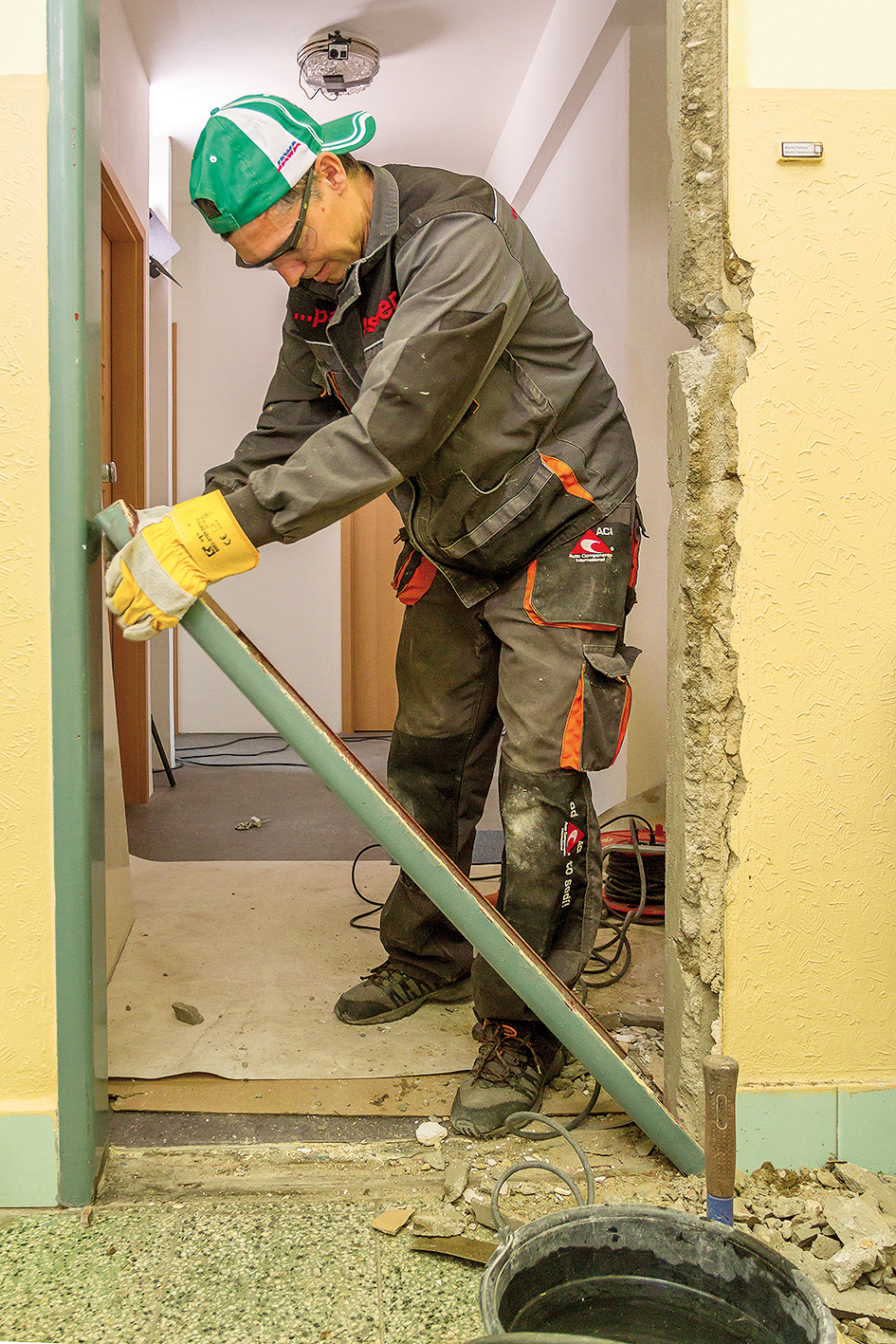

01 | Prรญprava otvoru
Najskรดr sa demontuje pรดvodnรก zรกrubลˆa. Novรก zรกrubลˆa sa rozloลพรญ na nosnรบ a kryciu ฤasลฅ.

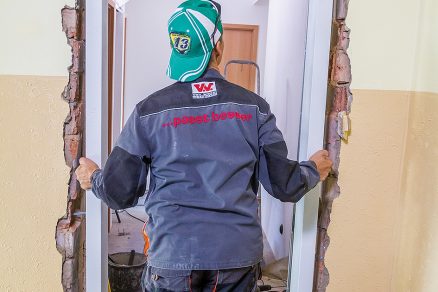

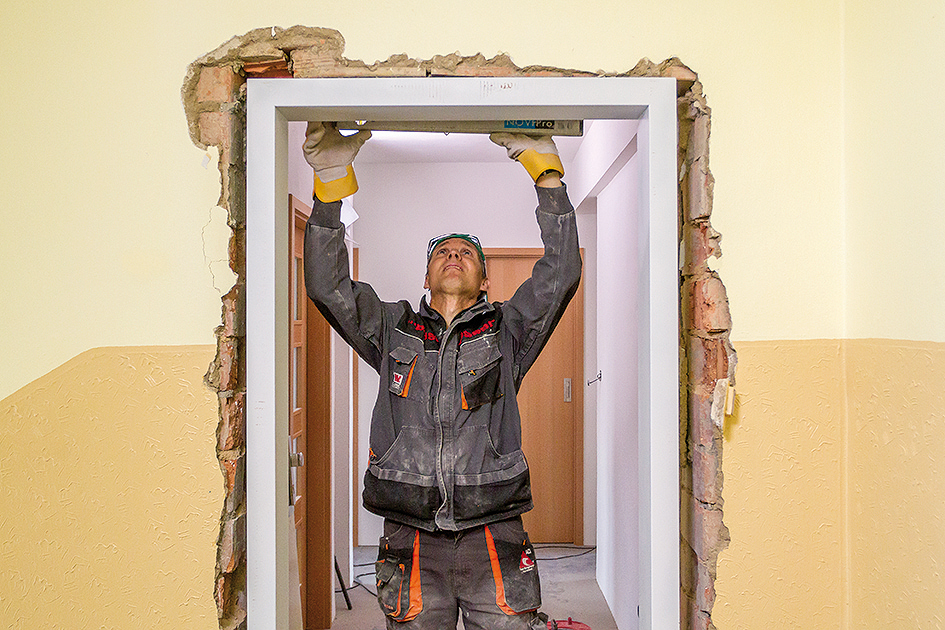

02 | Vyvรกลพenie nosnej ฤasti zรกrubne
Nosnรก ฤasลฅ zรกrubne bezpeฤnostnรฝch dverรญ sa vsadรญ do otvoru a vyvรกลพi sa v troch smeroch pomocou vodovรกhy.

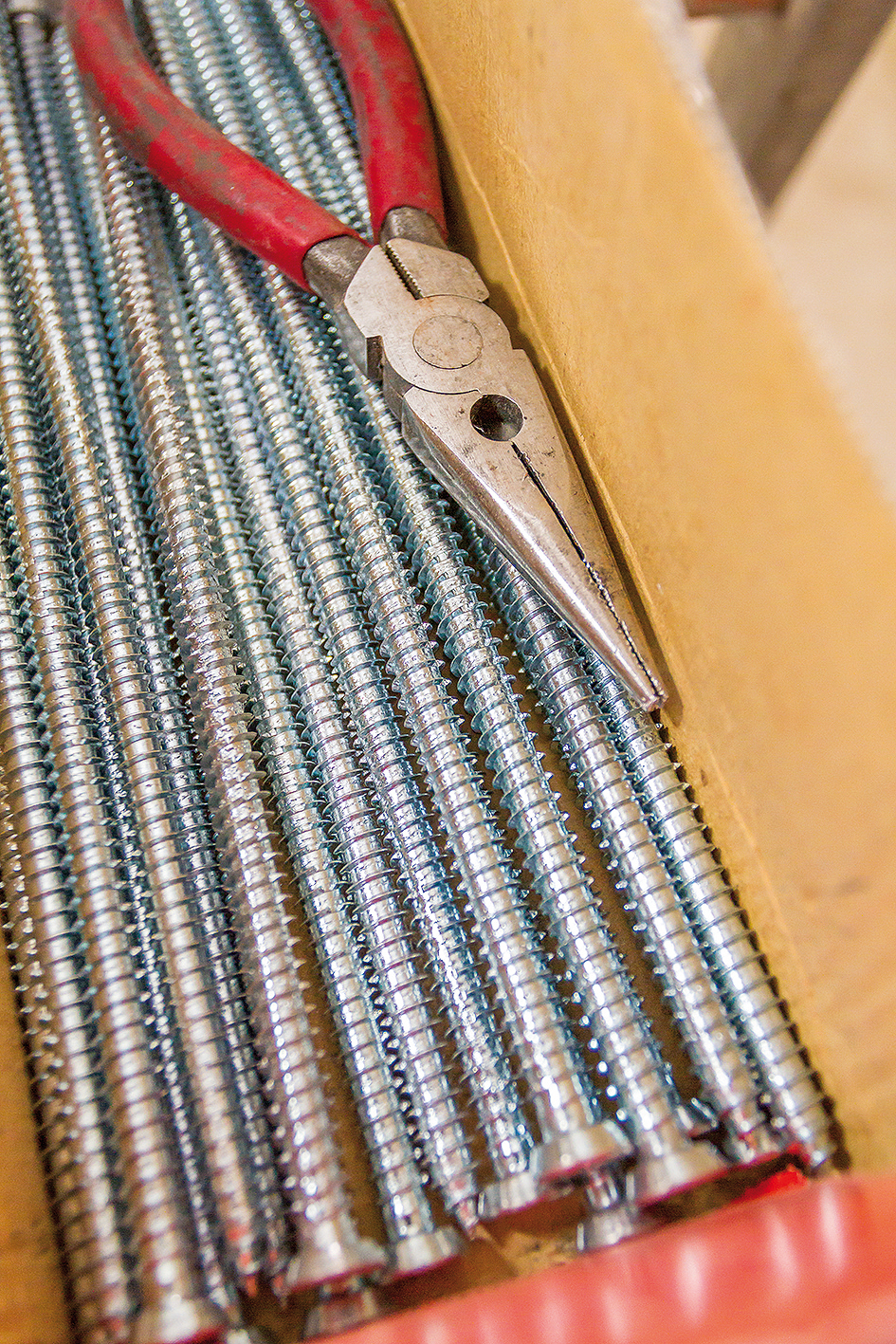

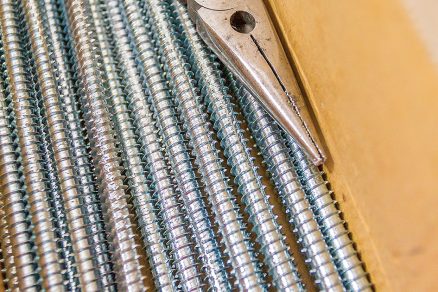

03 | Vรฝber kotvenia
Podฤพa materiรกlu, z ktorรฉho je zvislรก stavebnรก konลกtrukcia vyhotovenรก, sa vyberie kotvenie โ€“ oceฤพovรก guฤพatina alebo skrutky. V prรญpade muriva s mรคkลกou alebo pรณrovitou ลกtruktรบrou sa pouลพijรบ dlhลกie kotvy (350 aลพ 400 mm).

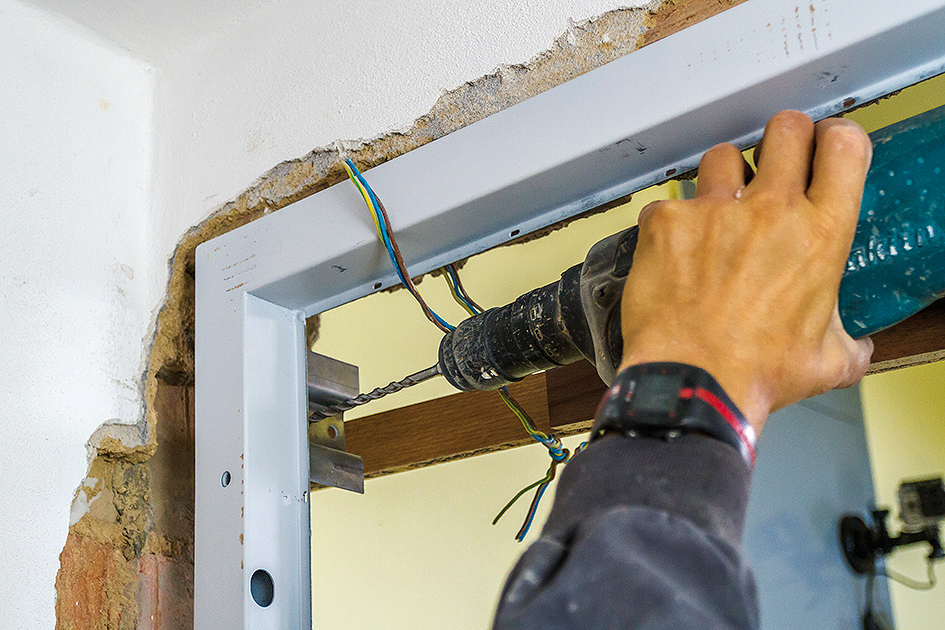

05 | Vyvล•tanie otvorov
ล ikmo do muriva na zvislej osi sa navล•tajรบ otvory minimรกlne do hฤบbky 100 mm. Celkovo sa vyvล•ta ลกesลฅ dier, tri na kaลพdej strane zรกrubne v hornej, strednej a dolnej ฤasti stojky.

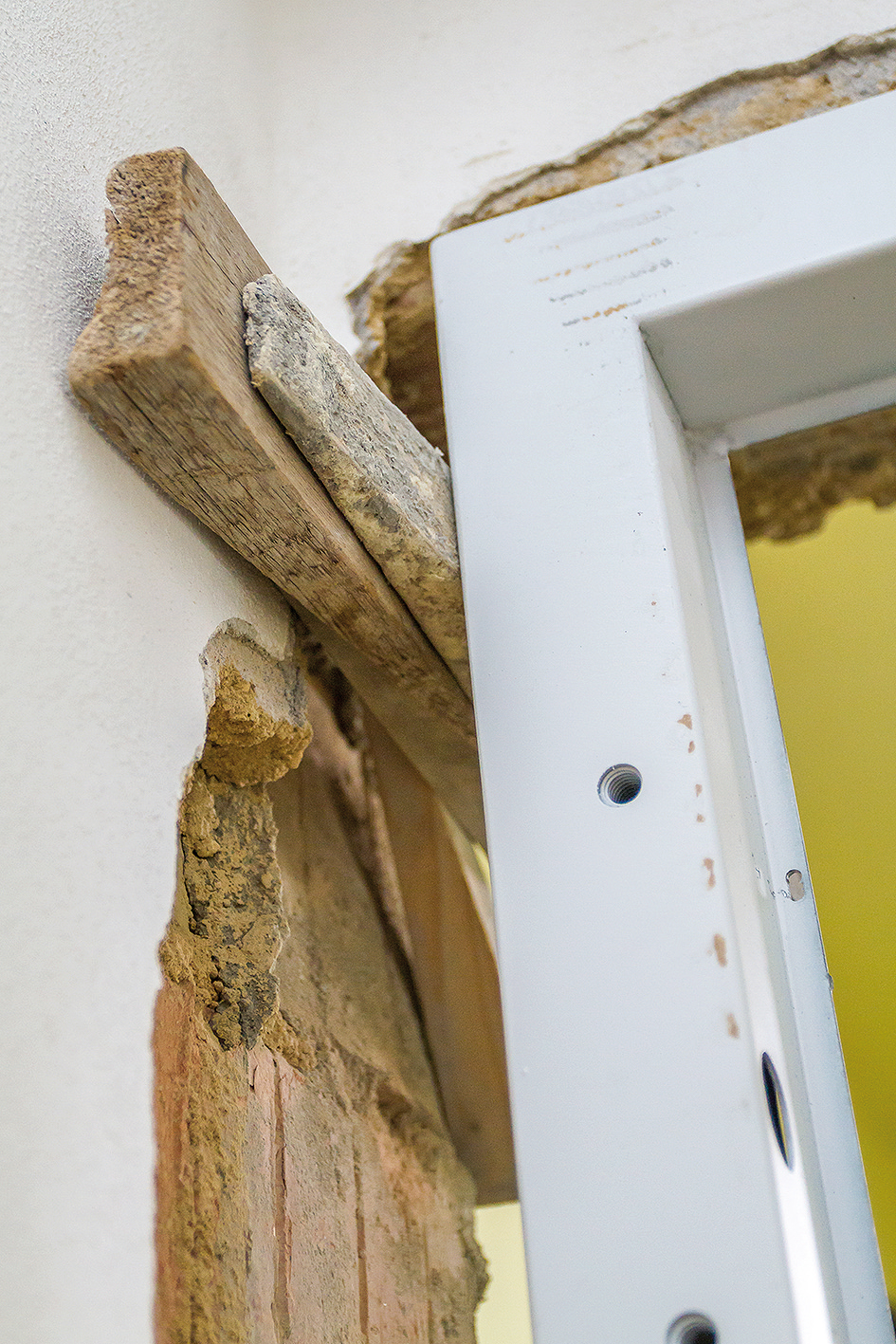

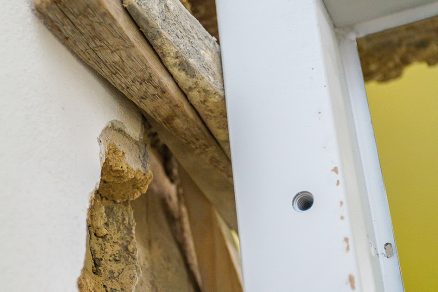

07 | Osadenie krycej ฤasti
Do nosnej ฤasti zรกrubne sa osadรญ krycia ฤasลฅ a obidve ฤasti sa vzรกjomne zoskrutkujรบ. Na kotvenie jednodielnych zamurovanรฝch zรกrubnรญ sa pouลพijรบ kotvy, na kotvenie dvojdielnych zรกrubnรญ skrutky.

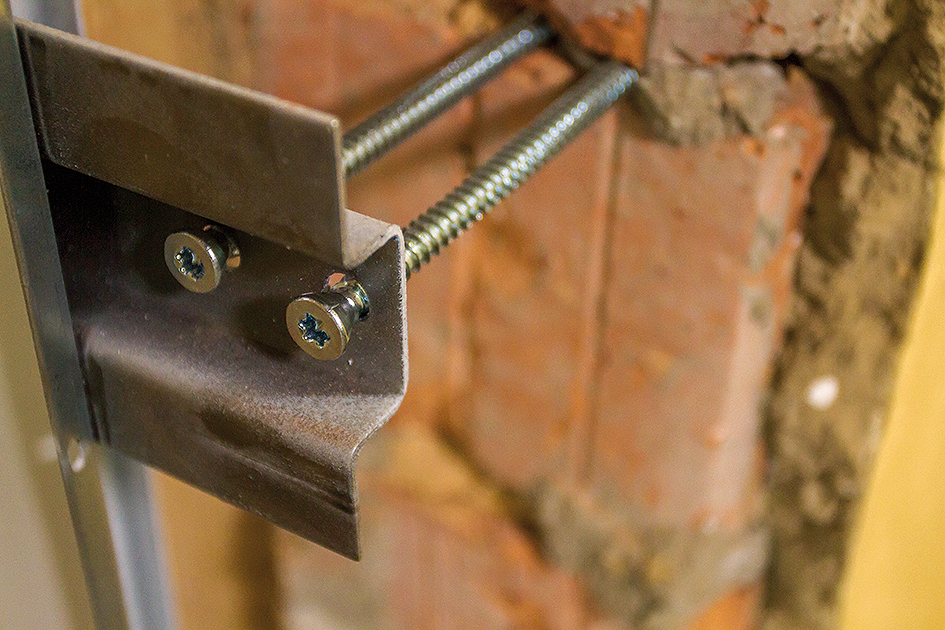

06 | Kotvenie
Kotvy sa do otvorov upevnia tak, aby boli dostatoฤne zafixovanรฉ. Treba dรกvaลฅ pozor, aby sa nepoลกkodila stena.

04 | Fixovanie zรกrubne
Zรกrubลˆa sa zafixuje do sprรกvnej polohy naprรญklad pomocou drevenรฝch klinov. Po skontrolovanรญ finรกlnej pozรญcie sa mรดลพe realizovaลฅ finรกlne kotvenie.

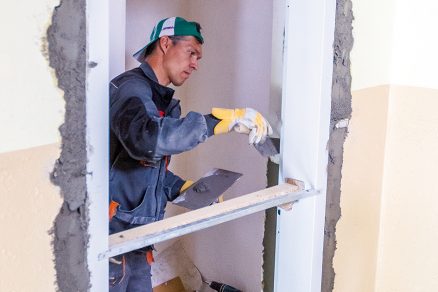

08 | Osadenie rozpier
Proti deformรกciรกm zรกrubne v dรดsledku tlaku betรณnovej zmesi sa medzi stojky zรกrubne umiestnia rozpery, a to predovลกetkรฝm v polodrรกลพke zรกrubne.

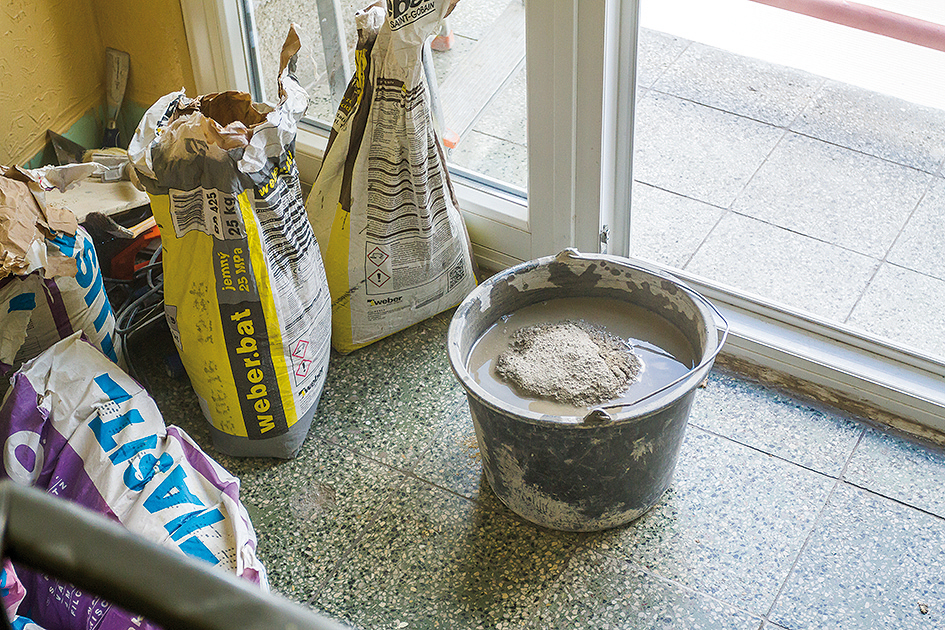

09 | Rรฝchlotuhnรบca betรณnovรก zmes
Rรฝchlotuhnรบca betรณnovรก zmes sa v plastovej nรกdobe zmieลกa elektrickรฝm mieลกadlom s vodou (30 kg zmes/3 l vody). Mieลกa sa 3 minรบty na homogรฉnnu zmes bez hrudiek. Konzistencia by mala byลฅ takรก, aby zmes spoฤพahlivo zatiekla do vลกetkรฝch dutรญn.

10 | Zaliatie dutรญn okolo kotvenia
Dutiny okolo kotvenia zรกrubne sa zalejรบ betรณnovou zmesou, a to cez vopred pripravenรฉ otvory na tento รบฤel. Betรณnovรก zmes sa leje pomocou plastovej alebo plechovej krhly alebo murรกrskej lyลพice.

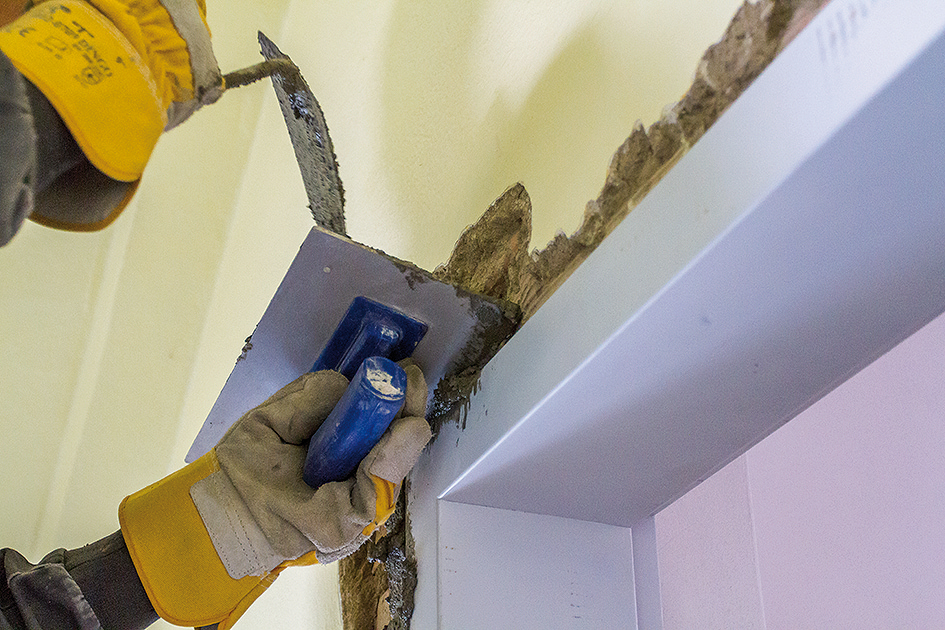

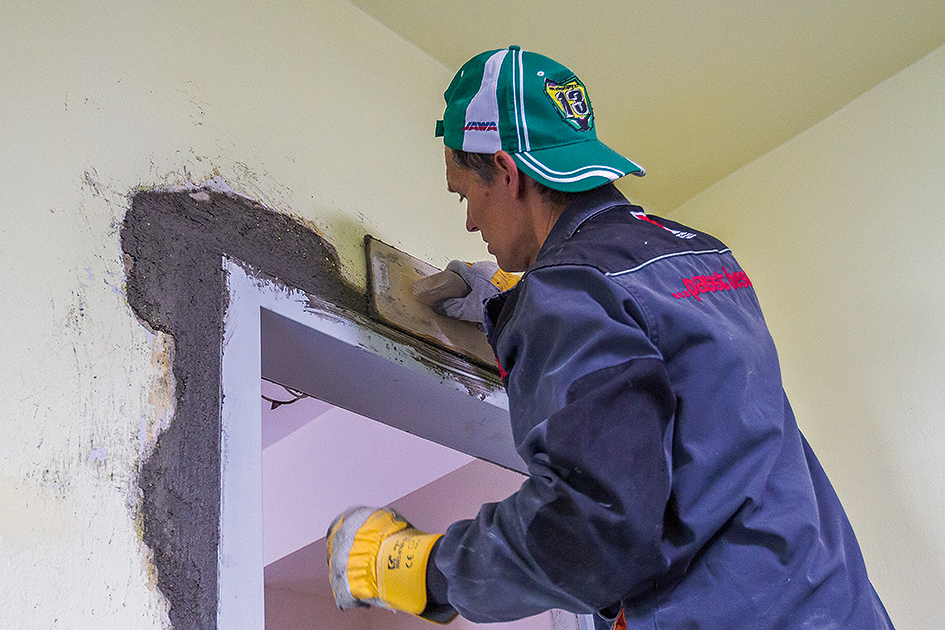

11 | Zaฤistenie otvorov
Poklepรกvanรญm na zรกrubลˆu sa betรณn zhutnรญ a vyplnรญ sa celรฝ priestor. Vลกetky zalievacie otvory sa potom vyplnia a zaฤistia sadrou, tmelom alebo ลกtukou pomocou oceฤพovรฉho hladidla.

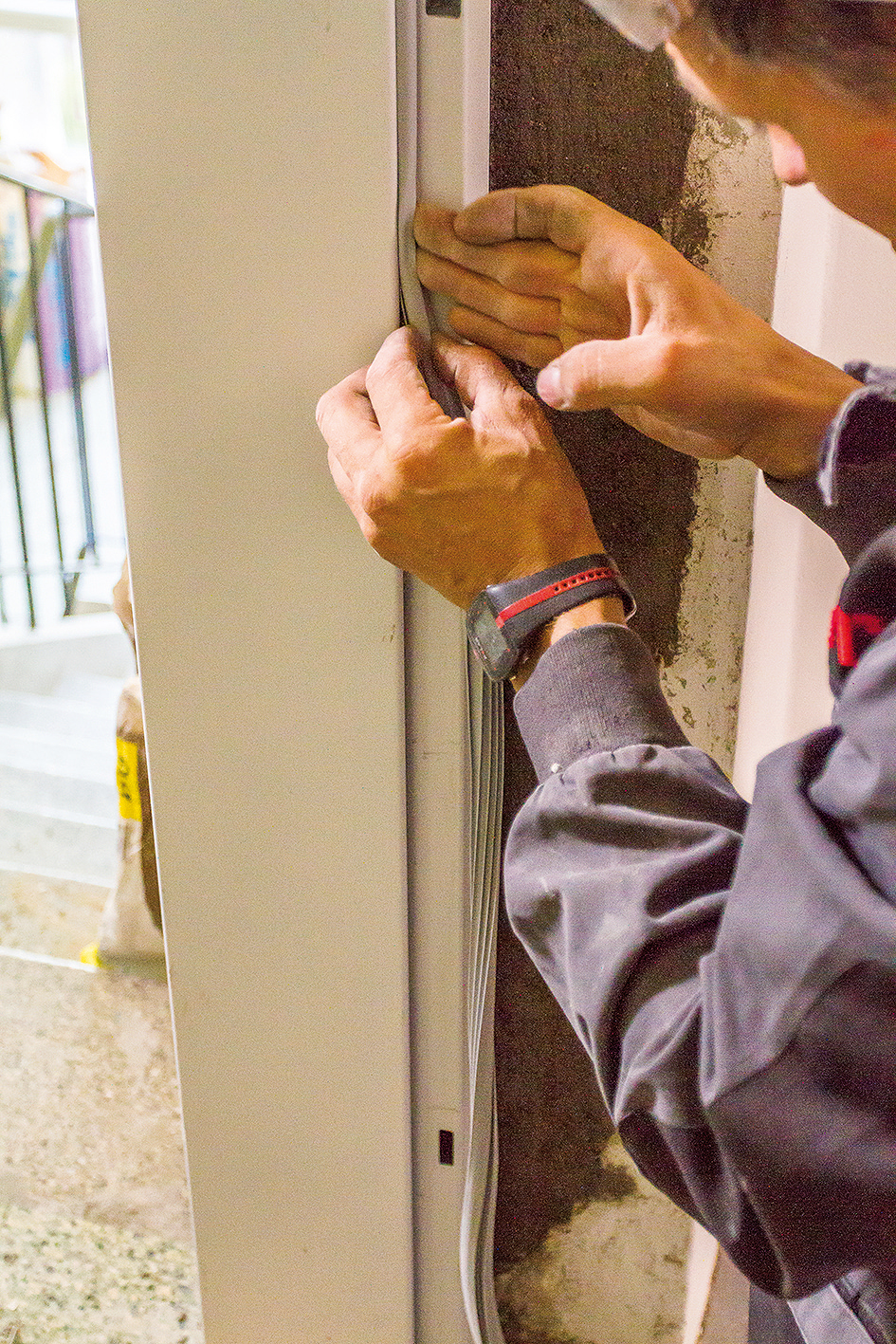

12 | Osadenie tesnenia
Na zรกver montรกลพe zรกrubne sa vloลพรญ do drรกลพky tesnenia dodanรฝ tesniaci profil.

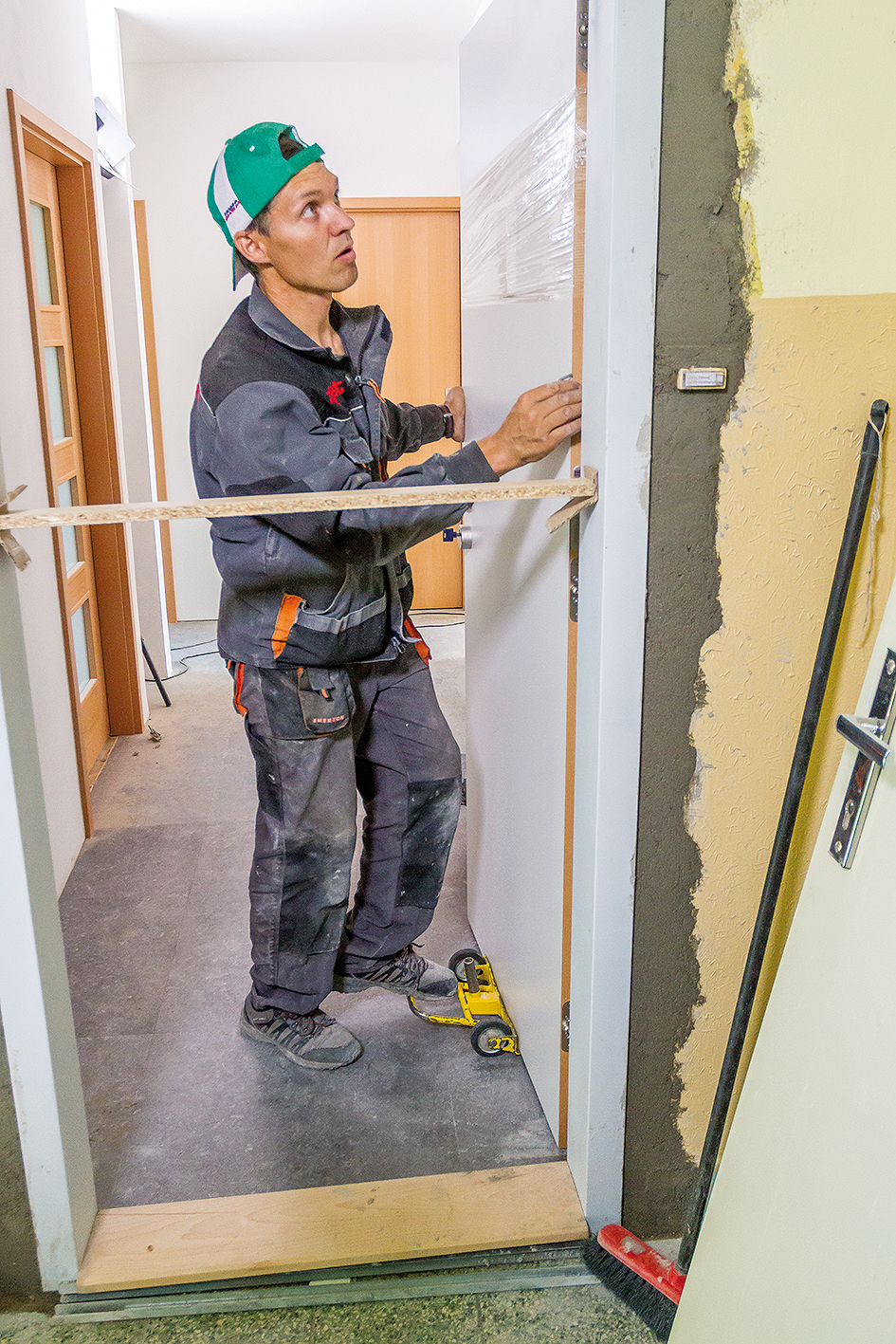

13 | Nastavenie zรกvesu
Dverovรฝ komponent mรก osadenรฝ 2D alebo 3D nastaviteฤพnรฝ zรกves. Zรกrubลˆovรฝ diel zรกvesu umoลพลˆuje nastavenie dosadania krรญdla na tesnenie.

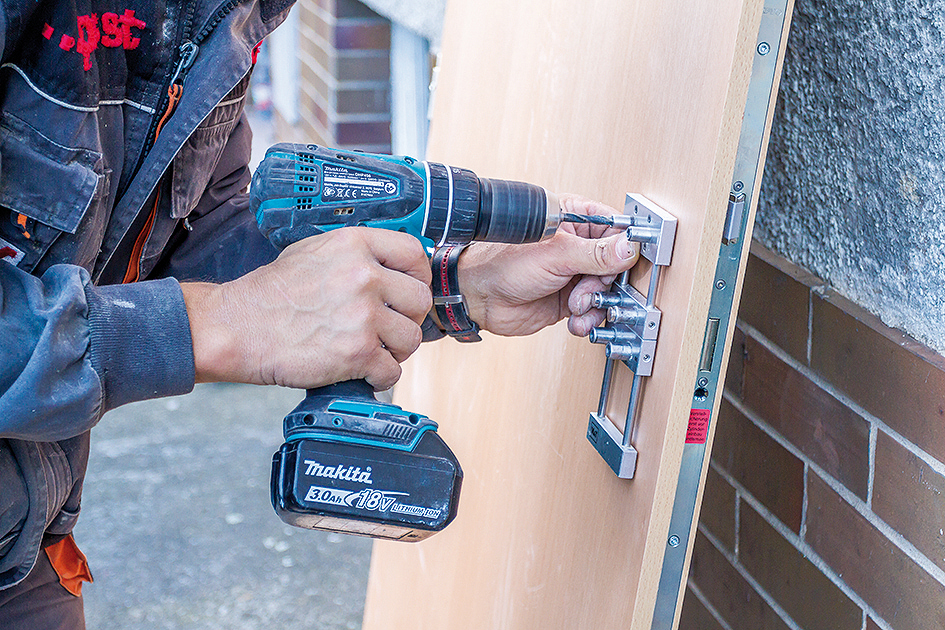

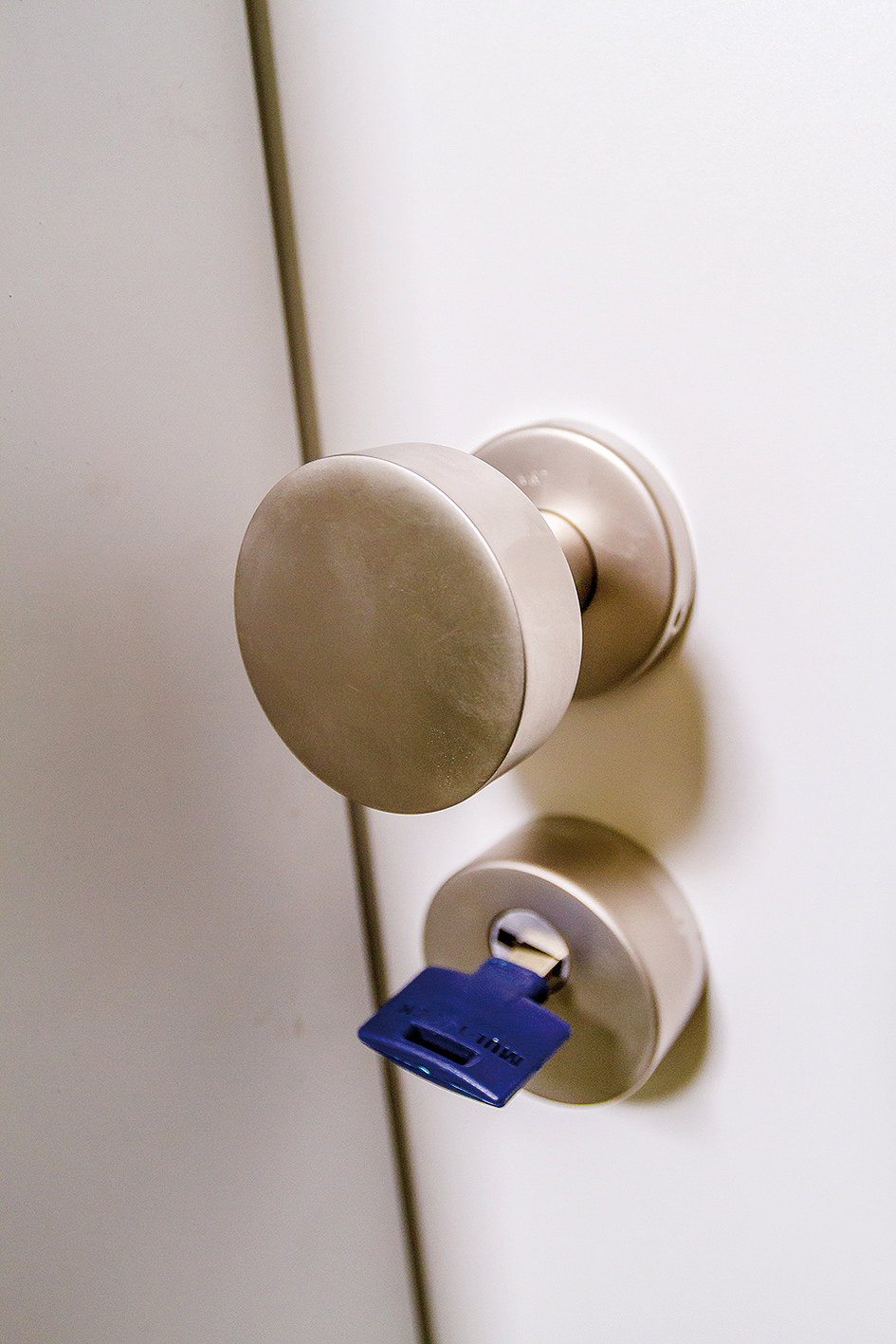

14 | Montรกลพ kovania
Po nastavenรญ dverovรฉho krรญdla sa namontuje bezpeฤnostnรฉ kovanie podฤพa nรกvodu vรฝrobcu (je potrebnรฉ pouลพiลฅ kovanie rovnakej alebo vyลกลกej bezpeฤnostnej triedy).

15 | Skรบลกka funkฤnosti dverรญ
Na zรกver montรกลพe sa vykonรก skรบลกka funkฤnosti dverรญ. Ak zabezpeฤovacie prvky kovania dverรญ voฤพne a ฤพahko nezapadnรบ do otvorov v zรกrubni a dvere uลพ nie je moลพnรฉ nastavovaลฅ, je potrebnรฉ vykonaลฅ dopasovanie pilnรญkom alebo inรฝm vhodnรฝm nรกstrojom.

Info o vรฝrobku:

ยป Dvere 3. bezpeฤnostnej triedy s trojbodovรฝm hรกkovรฝm zรกmkom, tromi plynulo nastaviteฤพnรฝmi zรกvesmi a tromi pasรญvnymi ฤapmi, ktorรฉ tvoria zรกbranu proti vysadeniu dverรญ; smrekovรฝ rรกm s hrรบbkou 67 mm; vรฝplลˆ z drevotriesky; odolnosลฅ proti poลพiaru 30 minรบt; zvukotesnosลฅ 43 dB

ฤŒo  budete potrebovaลฅ:

Bezpeฤnostnรฉ dvere
Bezpeฤnostnรฉ dvere Sapeli RC3 Golias
rozmery: 600 ร— 1 920, max. 600 ร— 2 100 mm

Kovovรก bezpeฤnostnรก zรกrubลˆa
Jednodielna zรกrubลˆa na zamurovanie
alebo
Dvojdielna zรกrubลˆa na dodatoฤnรบ montรกลพ

Oceฤพovรก guฤพatina
alebo
Skrutky

Rรฝchlotuhnรบca betรณnovรก zmes
napr. Knauf BN 30
spotreba: pribliลพne 1,9 kg/m2 (hrรบbka vrstvy 1 mm), papierovรฉ vrece, 30 kg

Sadra, tmel alebo ลกtuka

Bezpeฤnostnรฉ kovanie

Bezpeฤnostnรก vloลพka

Nรกradie a pomรดcky
pรกฤidlo, vodovรกha, drevenรฉ kliny, akumulaฤnรฝ skrutkovaฤ, prรญklepovรก vล•taฤka, rozpery, plastovรก nรกdoba, elektrickรฉ mieลกadlo, pilnรญk, plastovรก alebo plechovรก krhla, murรกrska lyลพica, oceฤพovรฉ hladidlo

Tip

Kotvenie do podlahy
Ak konลกtrukcia muriva nie je dostatoฤne tuhรก, odporรบฤa sa realizovaลฅ kotvenie aj do podlahy, priฤom sa tล•ne kotvia aลพ pri pรคte na obidvoch stranรกch zรกrubne. Zรกrubลˆu je potrebnรฉ na pripravovanรฉ kotvy pripraviลฅ elektrickรฝm oblรบkom. Treba dรกvaลฅ pozor, aby sa materiรกl zรกrubne neprepรกlil. Zรกrubลˆa sa na kotvy najskรดr len โ€žpribodujeโ€œ, potom sa opรคลฅ skontroluje pomocou vodovรกhy sprรกvnosลฅ uhlov.

Nastavenie pohybu dverovรฉho krรญdla
Dverovรฉ diely umoลพลˆujรบ pohyb krรญdla v polodrรกลพke (na zรกvesovรบ alebo zรกmkovรบ stranu), pri RD vyhotovenรญ sa dajรบ nastaviลฅ aj vรฝลกkovo. Pri pouลพitรญ inรฉho typu zรกvesu sa postupuje podฤพa priloลพenรฉho montรกลพneho nรกvodu.



TEXT: spracovanรฉ z podkladov firmy Sapeli
FOTO: Sapeli

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 6/2017.
