Montรกลพ kazetovรฉho stropu

Partneri sekcie:

Na ลกpeciรกlne rieลกenia, pri ktorรฝch je problรฉm so zavesenรญm kazetovej podhฤพadovej konลกtrukcie z dรดvodu vedenia rรดznych inลกtalรกciรญ v strope, naprรญklad vzduchotechniky, elektroinลกtalรกciรญ a podobne, je vhodnรฉ pouลพiลฅ dvojรบrovลˆovรฝ kazetovรฝ zรกvesnรฝ systรฉm. Systรฉm sa skladรก z profilu, ktorรฝ slรบลพi ako primรกrny aj ako sekundรกrny, a spojky na zabezpeฤenie pevnosti, stability a pravouhlosti spojov.

02Rigips
01Rigips
06Rigips
05Rigips
04Rigips
03Rigips

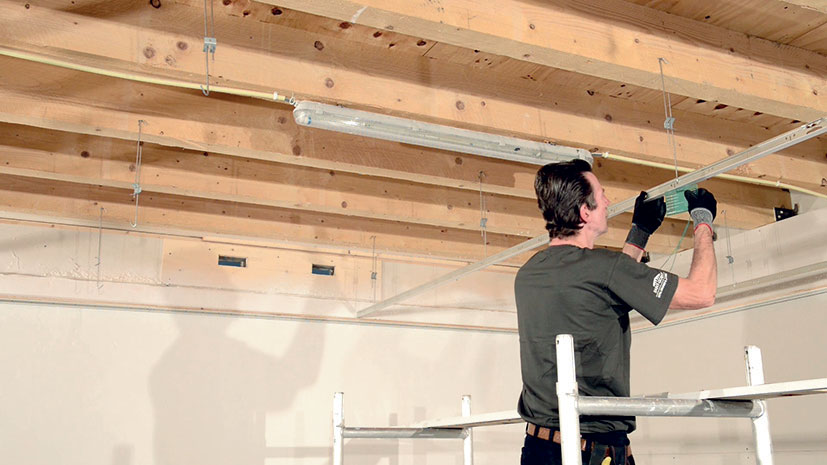

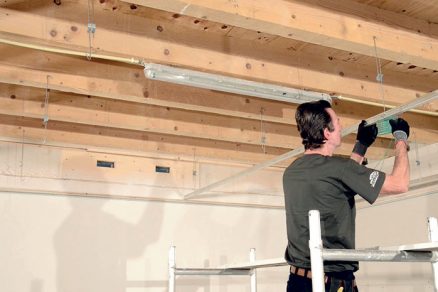

02 | Montรกลพ primรกrnych profilov
Po vymeranรญ podhฤพadu, montรกลพi obvodovรฝch profilov a montรกลพi zรกvesov sa montuje primรกrny profil.

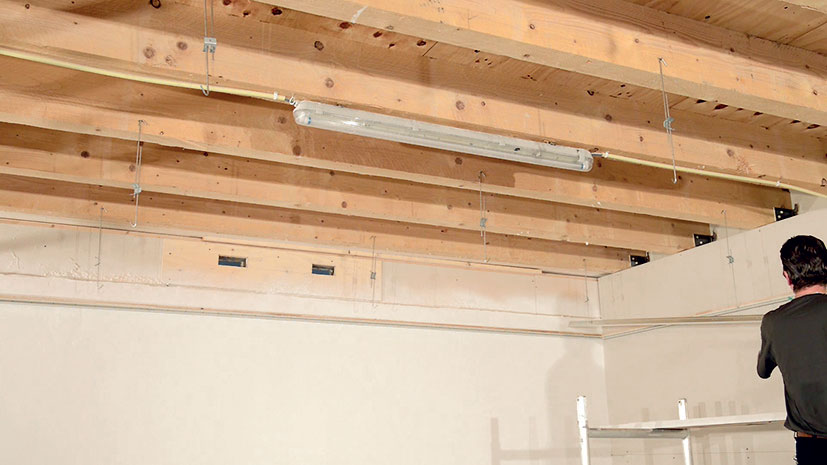

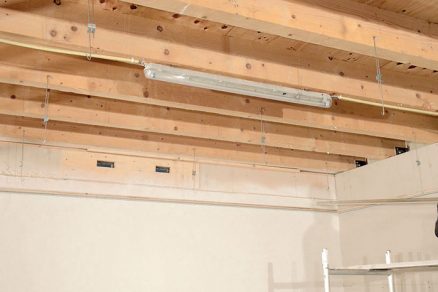

01 | Montรกลพ obvodovรฝch profilov
Podฤพa vynesenej roviny sa na steny upevnรญ obvodovรฝ profil. Ten sa kotvรญ plastovรฝmi natฤบkacรญmi rozperkami, prรญpadne inรฝmi vhodnรฝmi pripevลˆovacรญmi prostriedkami podฤพa druhu obvodovรฝch konลกtrukciรญ. V pravouhlรฝch kรบtoch a rohoch sa zastrihnรบ obvodovรฉ profily pod uhlom 45ยฐ.

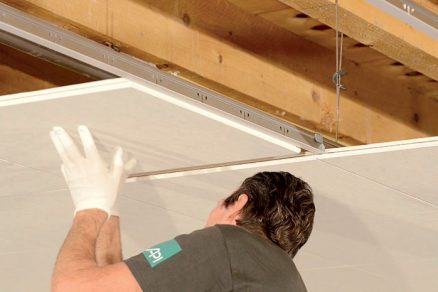

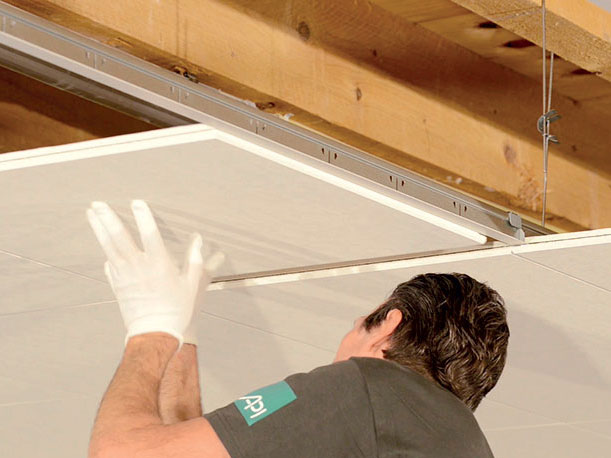

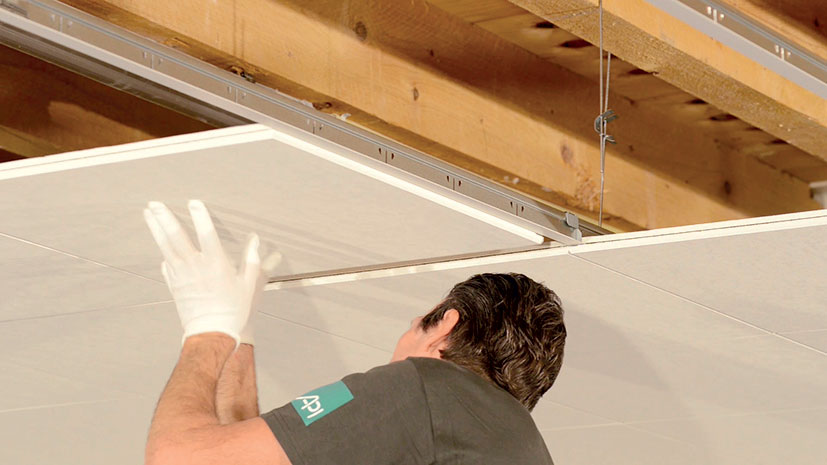

06 | Vloลพenie kaziet
Po dokonฤenรญ montรกลพe nosnej dvojรบrovลˆovej konลกtrukcie z T-profilov sa vkladajรบ jednotlivรฉ kazety podhฤพadu. Optimรกlny postup montรกลพe je od kraja miestnosti. Smer vkladania jednotlivรฝch kaziet je kolmรฝ na smer sekundรกrnych (spodnรฝch) T-profilov.

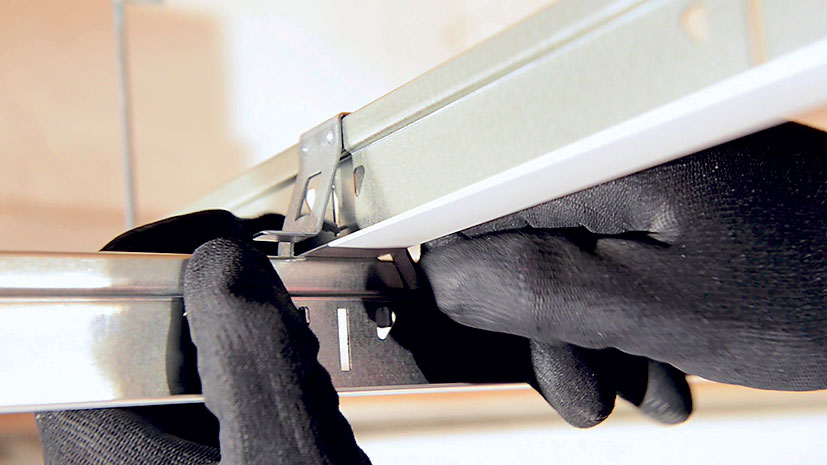

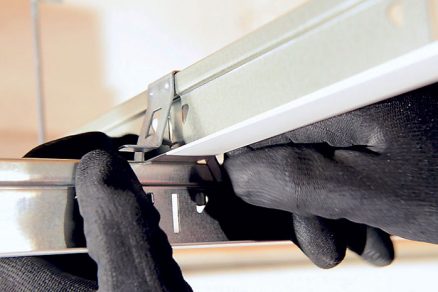

05 | Zaistenie sekundรกrnych profilov
Po zavesenรญ sekundรกrnych profilov je potrebnรฉ zaistiลฅ ich ohnutรญm zaisลฅovacรญch ramienok krรญลพovรฝch spojok do zvislej polohy.

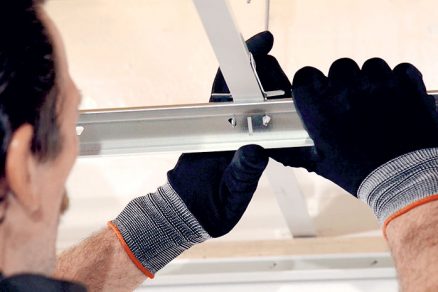

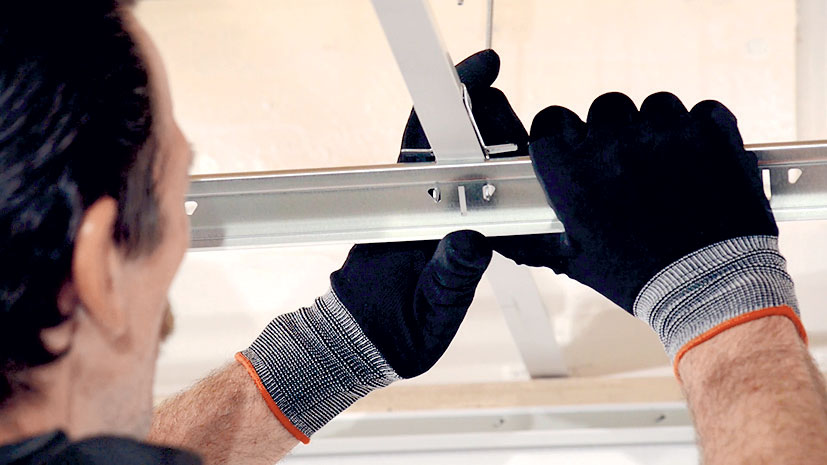

04 | Montรกลพ sekundรกrnych profilov
Do spojok sa nรกsledne vloลพia sekundรกrne profily vo vzรกjomnej vzdialenosti 600 mm.

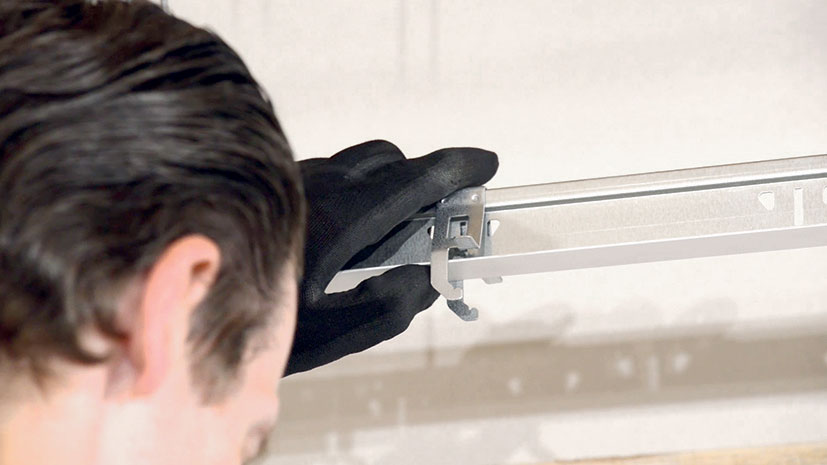

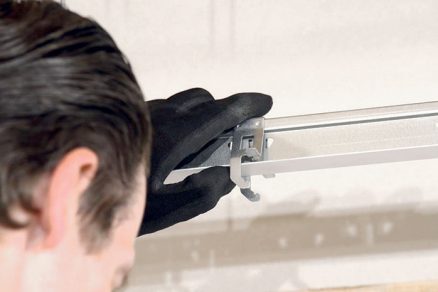

03 | Montรกลพ spojky
Na prรญsluลกnรฝch miestach sa podฤพa veฤพkosti kaziet  na primรกrne profily osadia krรญลพovรฉ spojky (optimรกlna poloha je vedฤพa zรกvesu).

Info o materiรกli:

  • Dvojรบrovลˆovรฝ kazetovรฝ zรกvesnรฝ systรฉm urฤenรฝ predovลกetkรฝm na montรกลพ sadrokartรณnovรฝch kaziet so skrytou hranou a lamelovรฝch systรฉmov

ฤŒo budete potrebovaลฅ:

  • Skrytรก zรกvesnรก konลกtrukcia na kazety s hranou D1 (roลกt 600 ร— 600 mm)
  • Profil QL 24/38 Cross-Lock Unipro, hrรบbka 0,4 mm, dฤบลพka 3 600 mm, balรญk 20 ks, m, 2,95 โ‚ฌ
  • Krรญลพovรก spojka Cross-Lock GS, balรญk 100 ks, ks, 1,28 โ‚ฌ
  • Nรกradie, montรกลพne klieลกte, magnetickรก vodovรกha, prestrihovacie noลพnice, meter, odlamovacรญ nรดลพ, akumulaฤnรฝ skrutkovaฤ

Tip

Prispรดsobenie rozstupov. Vฤaka dvojรบrovลˆovej konลกtrukcii je moลพnรฉ prispรดsobiลฅ rozstup nosnรฝch (primรกrnych) profilov a zรกvesnรฝch bodov tak, aby bolo zaลฅaลพenie podhฤพadu rovnomerne rozloลพenรฉ aj v prรญpade, ลพe sa dodatoฤne zvรฝลกi.

TEXT + foto: rigips

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
