Montรกลพ nรกroลพia

Partneri sekcie:

Prรญprava streลกnej plochy v nรกroลพรญ sa zaฤรญna uloลพenรญm poistnej hydroizolaฤnej fรณlie. V sรบฤasnosti sa pouลพรญvajรบ difรบzne priepustnรฉ fรณlie, ktorรฉ sa v oblasti nรกroลพia preloลพia cez nรกroลพnรบ krokvu s dostatoฤnรฝm prekrytรญm a prichytia sa sponkami. Vrchnรก preloลพenรก ฤasลฅ sa prelepรญ pรกskou.

01Narozie
02Narozie vlcsnap 2016 05 20 14h47m25s211
03Narozie vlcsnap 2016 05 20 14h48m04s89
04Narozie vlcsnap 2016 05 20 14h49m06s195
05Narozie vlcsnap 2016 05 20 15h27m13s23
06Narozie vlcsnap 2016 05 20 15h27m28s177
07Narozie vlcsnap 2016 05 20 15h27m38s25
08Narozie vlcsnap 2016 05 20 15h30m38s29

Osadia sa kontralaty, ktorรฉ sa vedรบ sรบbeลพne s nรกroลพnou krokvou, a pokraฤuje sa latovanรญm streลกnej plochy. ล kridly sa doreลพรบ do nรกroลพia tak, aby sa vytvoril priestor na vetranie. Vลกetky ลกkridly v nรกroลพรญ sa musia prichytiลฅ. Vรคฤลกie sa mรดลพu priskrutkovaลฅ a menลกie kusy sa prichytรกvajรบ ลกpeciรกlnou prรญchytkou na malรฉ zlomky ลกkridiel, ale pouลพรญva sa aj klasickรฉ prevล•tanie ลกkridiel a pridrรดtovanie. Pokraฤuje sa osadenรญm nรกroลพnej laty. Pre jednoduchosลฅ nastavenia sa pouลพijรบ drลพiaky laty, ktorรฉ sa osadzujรบ pribliลพne vo vzdialenosti 600 aลพ 700 mm od seba. Vรฝลกka drลพiakov sa nastavรญ tak, aby sa hrebenรกฤe nedotรฝkali ลกkridiel a iลกli v jednej lรญnii. Tak sa vytvorรญ vetracรญ priestor v nรกroลพรญ. Keฤ je sprรกvne nastavenรก vรฝลกka drลพiakov, osadรญ sa nรกroลพnรก lata, ktorรก sa zboku prichytรญ skrutkami na vลกetky drลพiaky.

Pri vลกetkรฝch typoch ลกkridiel sa pouลพรญva vetracรญ pรกs zabraลˆujรบci vnikaniu vody do konลกtrukcie a zรกroveลˆ umoลพลˆujรบci vetranie. Vetracรญ pรกs sa vycentruje a nรกsledne pripevnรญ klincami alebo prรญchytkami na nรกroลพnรบ latu. Presahujรบca ฤasลฅ pรกsu na hornom konci nรกroลพia sa odstrihne. Zรกhyby vetracieho pรกsu je potrebnรฉ vyformovaลฅ a pritlaฤiลฅ. Koniec pรกsu sa na zรกver zreลพe vodorovne so ลกkridlou. Osadรญ sa hrebenรกฤ na ukonฤenie nรกroลพia, ktorรฝ sa prevล•ta a prichytรญ tesniacou skrutkou. Nรกsledne sa osadia hrebenรกฤe, ktorรฉ sa prichytรกvajรบ ลกpeciรกlnymi prรญchytkami o nรกroลพnรบ latu. Pri styku dvoch nรกroลพรญ a hrebeลˆa sa dฤบลพka hrebenรกฤov upravรญ podฤพa potreby a prichytia sa. Kladรบ sa tri kusy oproti sebe. Dorezanรฉ ฤasti hrebenรกฤov sa mรดลพu utesniลฅ kovovรฝm tesniacim pรกsom. Miesto styku sa prekryje rozboฤovacรญm hrebenรกฤom, ktorรฝ sa podฤพa potreby upravรญ, prevล•ta sa a prichytรญ tesniacou skrutkou.

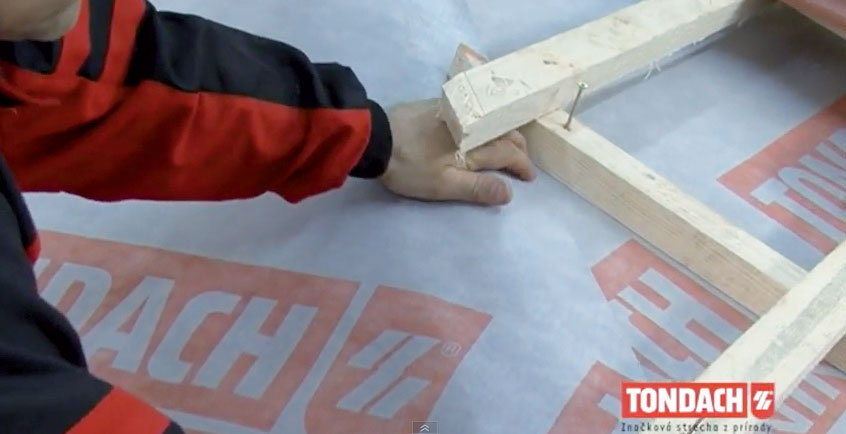

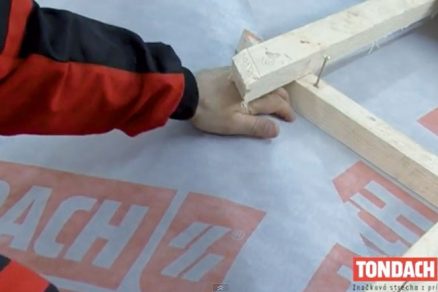

01 | Poistnรก hydroizolaฤnรก fรณlia
Pรกsy poistnej hydroizolaฤnej fรณlie sa v oblasti nรกroลพia preloลพia cez nรกroลพnรบ krokvu s dostatoฤnรฝm prekrytรญm a prichytia sa sponkami.

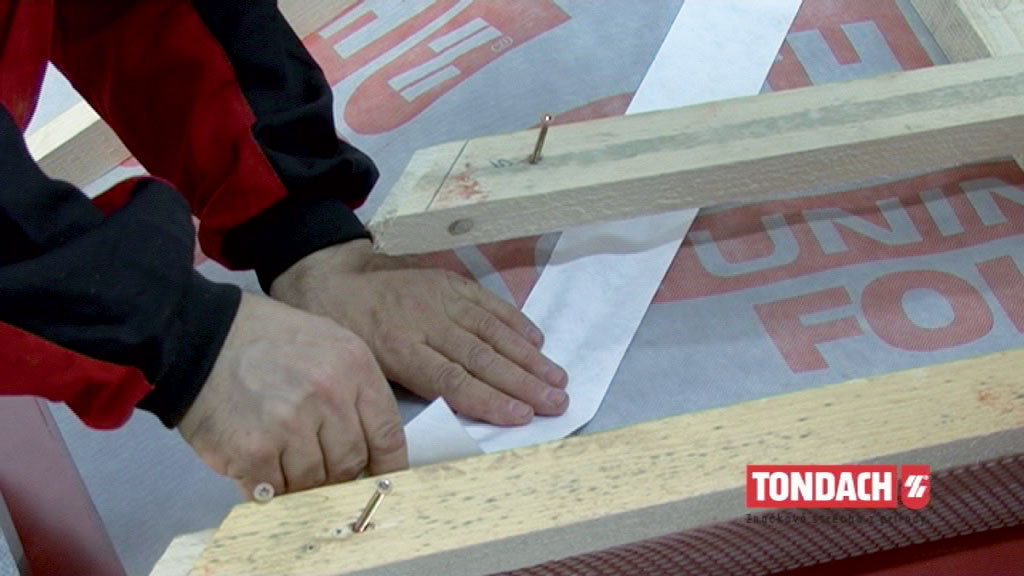

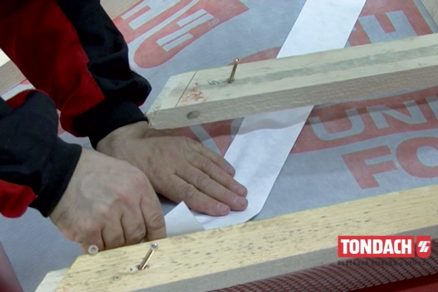

02 | Prelepenie pรกsov fรณlie
Vrchnรก preloลพenรก ฤasลฅ pรกsu poistnej hydroizolaฤnej fรณlie sa prelepรญ tesniacou pรกskou.

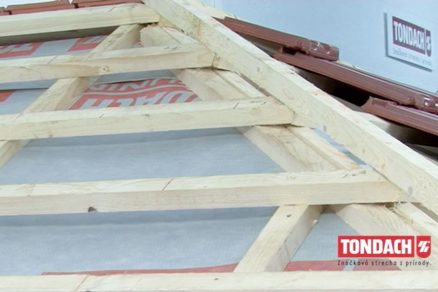

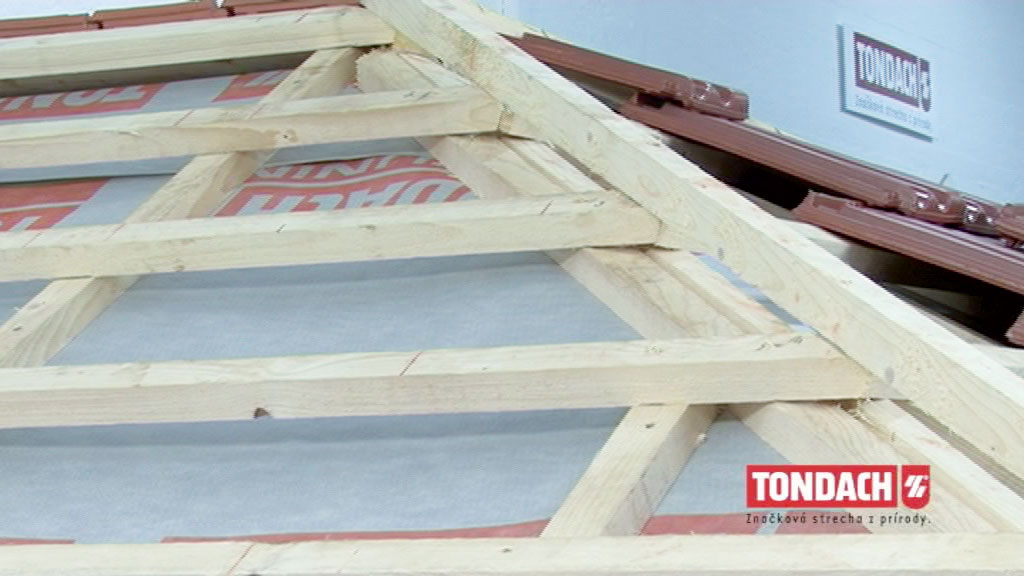

03 | Kontralaty
Osadia sa kontralaty, ktorรฉ sa vedรบ sรบbeลพne s nรกroลพnou krokvou, a pokraฤuje sa s latovanรญm streลกnej plochy.

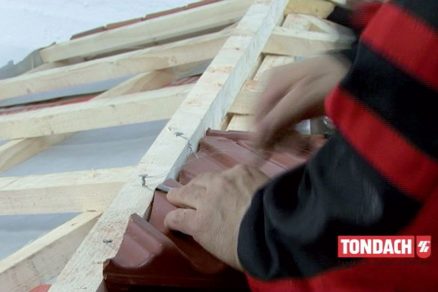

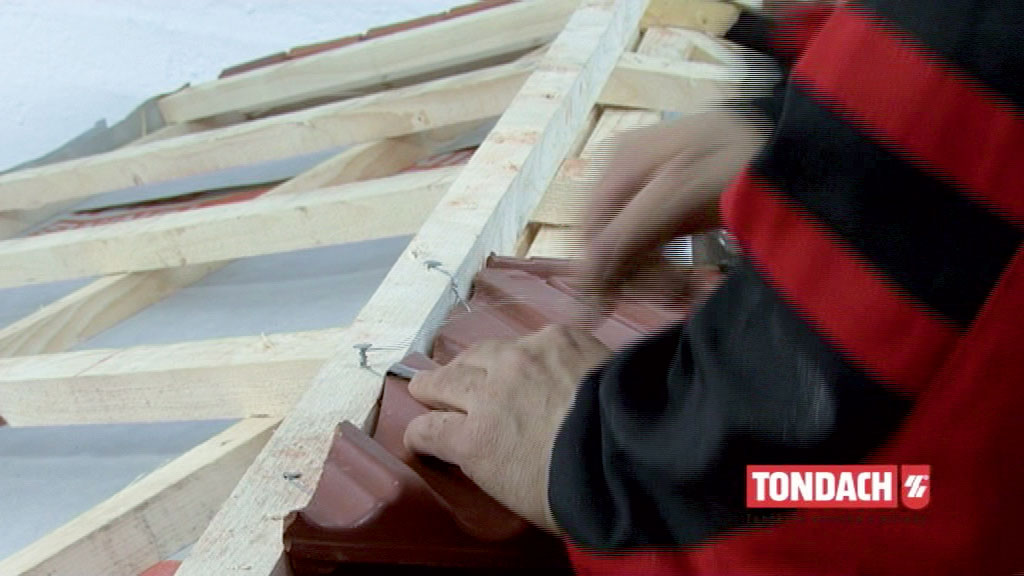

04 | Dorezanie ลกkridiel v nรกroลพรญ
ล kridly sa doreลพรบ do nรกroลพia tak, aby sa vytvoril priestor na vetranie. Vลกetky ลกkridly v nรกroลพรญ sa musia prichytiลฅ. Vรคฤลกie sa priskrutkujรบ a menลกie kusy sa prichytia ลกpeciรกlnou prรญchytkou na malรฉ zlomky ลกkridiel alebo sa prevล•tajรบ a pridrรดtujรบ.

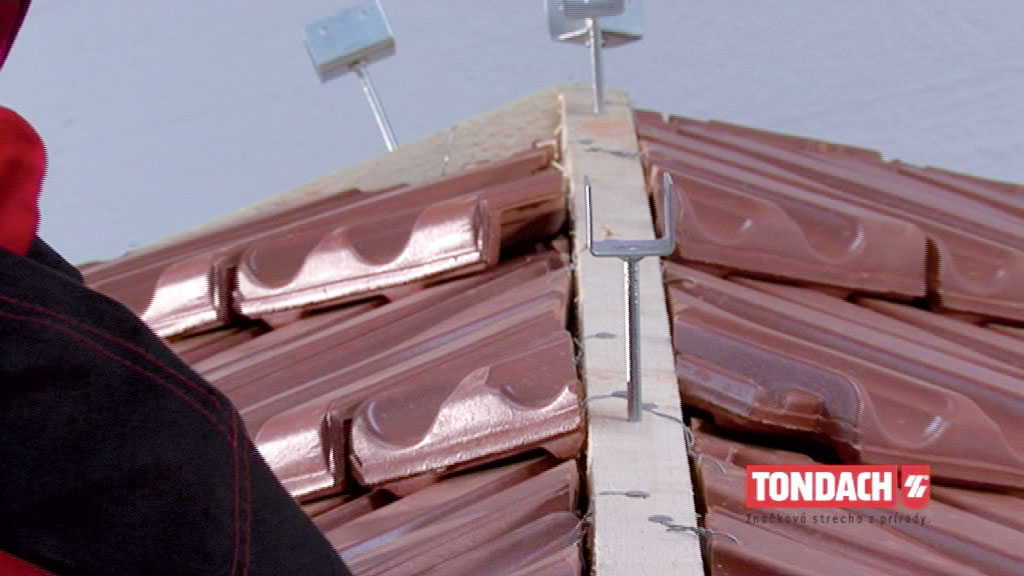

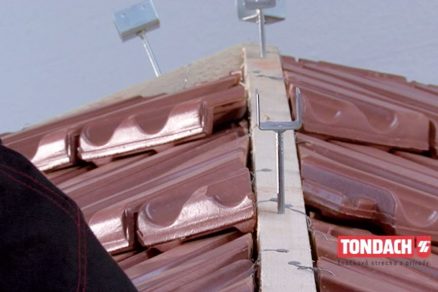

05 | Osadenie drลพiakov laty
Pokraฤuje sa osadenรญm nรกroลพnej laty. Pre jednoduchosลฅ nastavenia sa pouลพijรบ drลพiaky laty, ktorรฉ sa osadzujรบ pribliลพne vo vzdialenosti 600 aลพ 700 mm od seba. Vรฝลกka drลพiakov sa nastavรญ tak, aby sa hrebenรกฤe nedotรฝkali ลกkridiel a iลกli v jednej lรญnii.

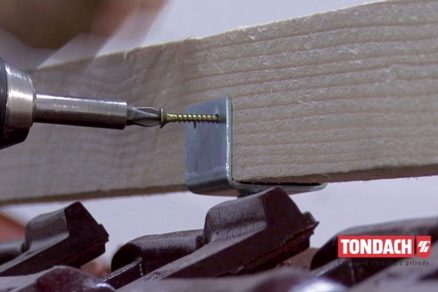

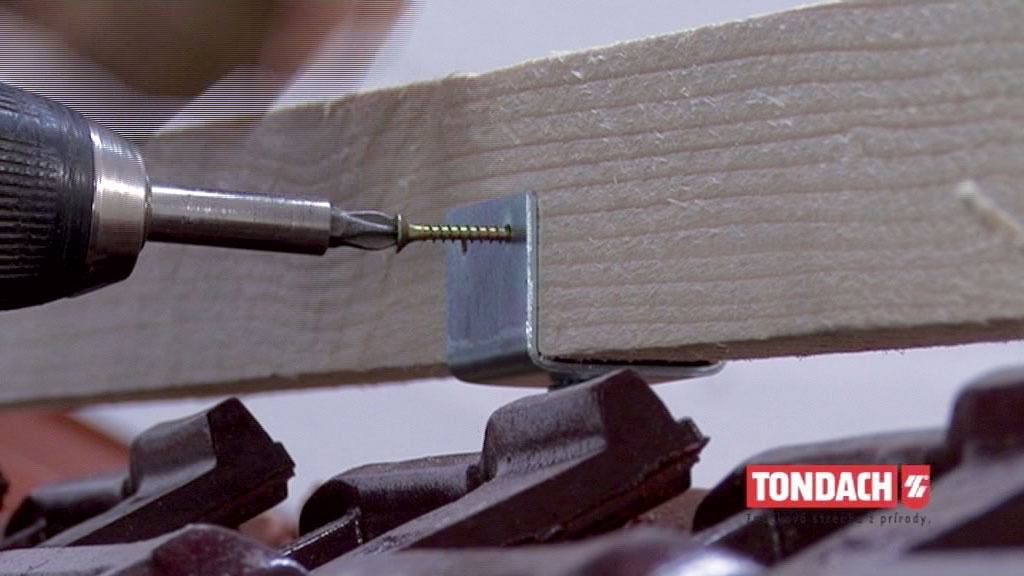

06 | Nรกroลพnรก lata
Do pripravenรฝch drลพiakov sa osadรญ nรกroลพnรก lata, ktorรก sa zboku prichytรญ skrutkami na vลกetky drลพiaky.

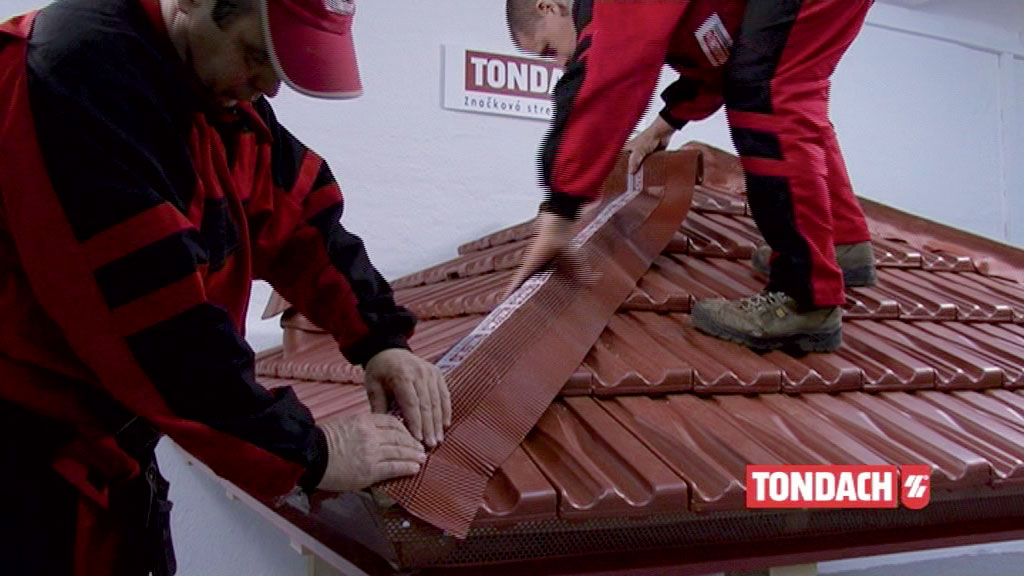

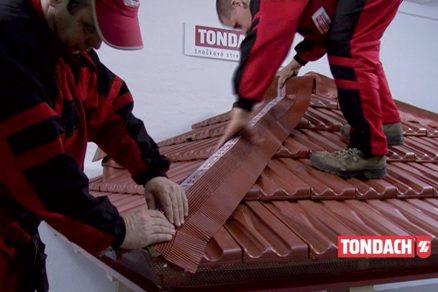

07 | Poloลพenie vetracieho pรกsu
Na osadenรบ nรกroลพnรบ latu sa poloลพรญ vetracรญ pรกs.

08 | Upevnenie vetracieho pรกsu
Vetracรญ pรกs sa vycentruje a nรกsledne pripevnรญ klincami alebo prรญchytkami na nรกroลพnรบ latu.

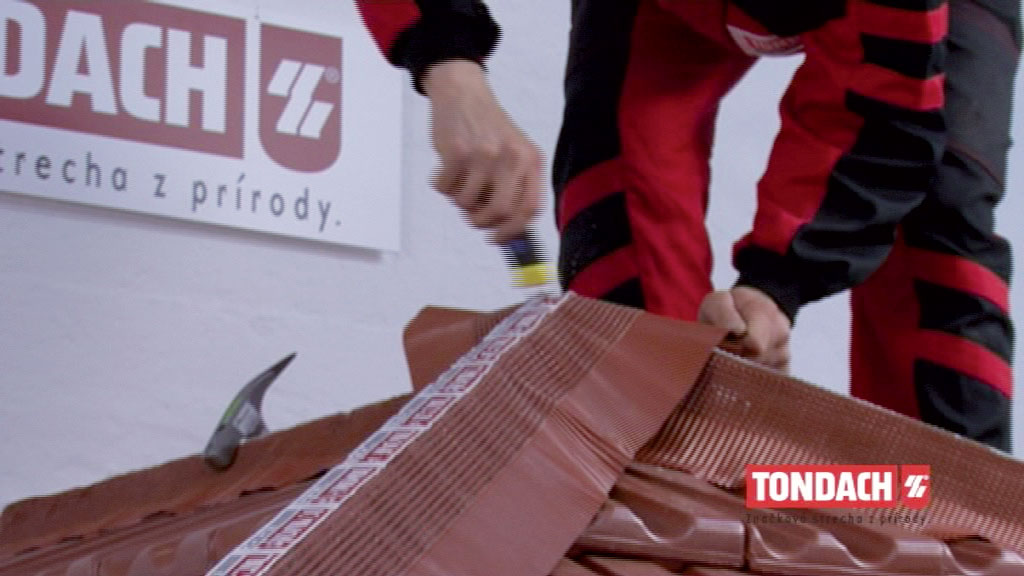

09 | Skrรกtenie vetracieho pรกsu
Presahujรบca ฤasลฅ pรกsu na hornom konci nรกroลพia sa odstrihne.

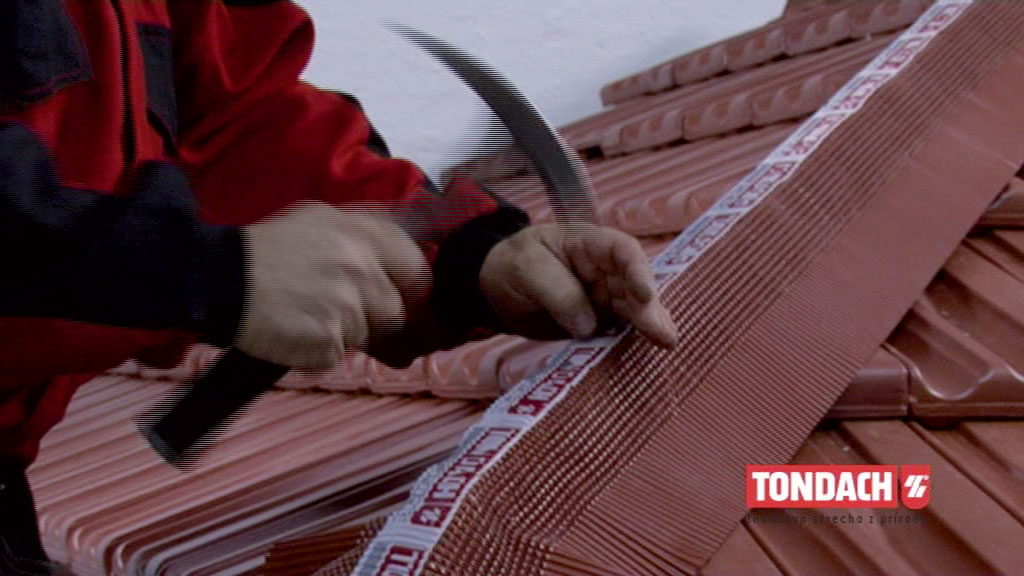

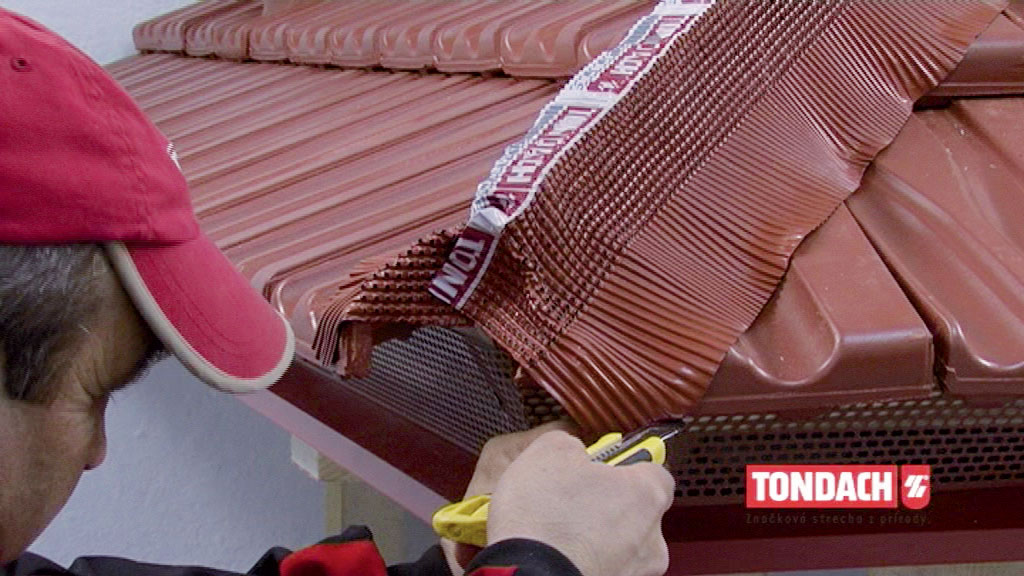

10 | Vetracรญ pรกs na spodnom konci
Zรกhyby vetracieho pรกsu sa na spodnom konci nรกroลพia vyformujรบ a pritlaฤia na nรกroลพnรบ latu. Koniec pรกsu sa nakoniec zreลพe vodorovne so ลกkridlou.

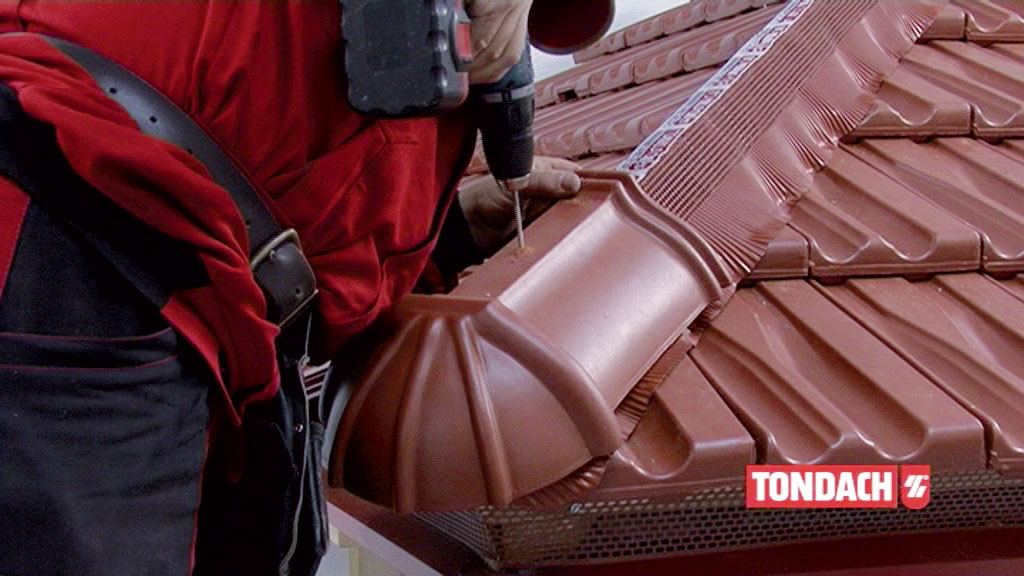

11 | Koncovรฝ hrebenรกฤ
Osadรญ sa hrebenรกฤ na ukonฤenie nรกroลพia, ktorรฝ sa prevล•ta a prichytรญ tesniacou skrutkou.

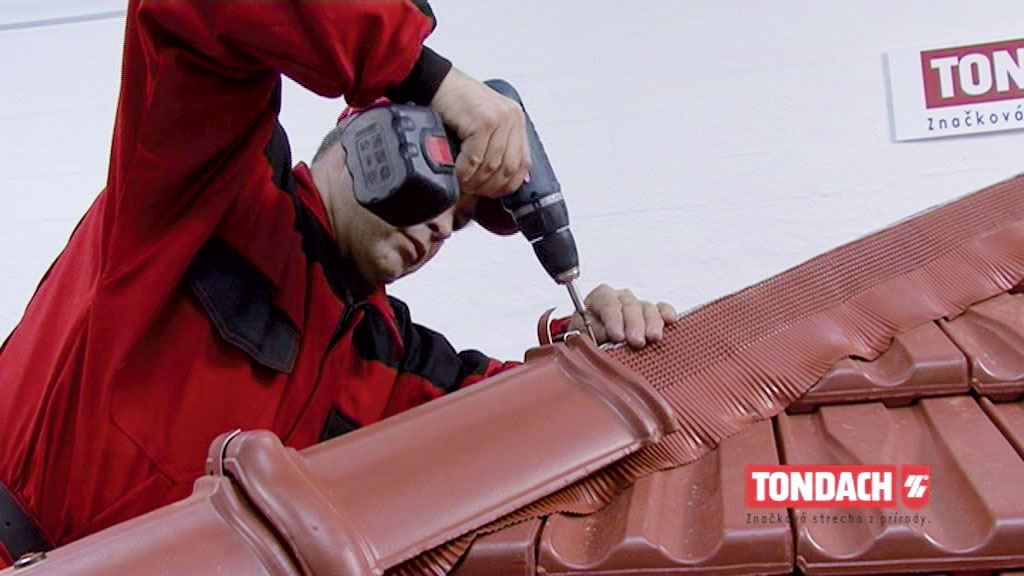

12 | Osadenie hrebenรกฤov
Nรกsledne sa osadia hrebenรกฤe, ktorรฉ sa prichytรกvajรบ ลกpeciรกlnymi prรญchytkami o nรกroลพnรบ latu.

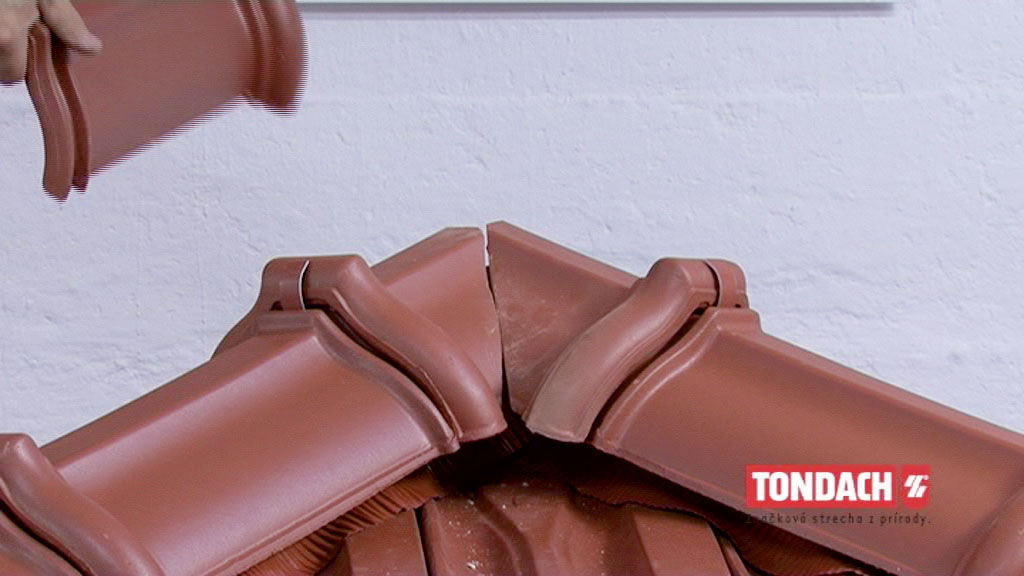

13 | Styk dvoch nรกroลพรญ a hrebeลˆa
V mieste styku dvoch nรกroลพรญ a hrebeลˆa sa dฤบลพka hrebenรกฤov upravรญ podฤพa potreby a hrebenรกฤe sa prichytia. Kladรบ sa tri kusy oproti sebe. Dorezanรฉ pรกsy sa mรดลพu utesniลฅ kovovรฝm tesniacim pรกsom.

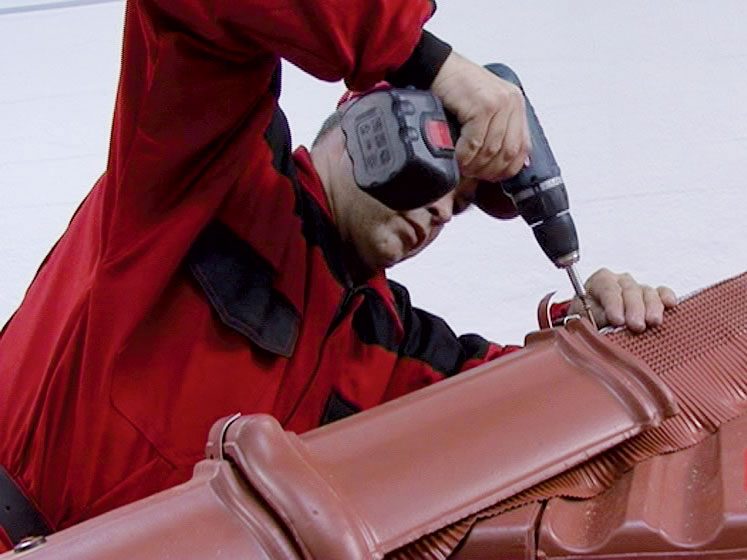

14 | Rozboฤovacรญ hrebenรกฤ
Miesto styku sa prekryje rozboฤovacรญm hrebenรกฤom, ktorรฝ sa podฤพa potreby upravรญ, prevล•ta sa a prichytรญ tesniacou skrutkou.

Info o materiรกli:

  • Drรกลพkovรฝ hrebenรกฤ z pรกlenej hliny
  • Koncovรฝ hrebenรกฤ drรกลพkovรฝ โ€“ kvapka โ€“ z pรกlenej hliny
  • Rozboฤovacรญ hrebenรกฤ Y pre drรกลพkovรฝ hrebenรกฤ z pรกlenej hliny

ฤŒo budete potrebovaลฅ

  • Zรกkladnรก ลกkridla napr. Tondach Brnenka, celkovรก dฤบลพka: 40,5 cm, celkovรก ลกรญrka: 24,5 cm, krycia dฤบลพka: 28 aลพ 34 cm, krycia ลกรญrka: 20 cm, hmotnosลฅ: 3 kg, spotreba: 14,5 aลพ 17,8 ks/m2
  • Koncovรฝ hrebenรกฤ drรกลพkovรฝ, 21 cm, ks    od 21,68 โ‚ฌ
  • Hrebenรกฤ drรกลพkovรฝ, 21 cm, 3 ks/bm, ks    od 8,20 โ‚ฌ
  • Rozboฤovacรญ hrebenรกฤ Y, X pre drรกลพkovรฝ hrebenรกฤ 21 cm, ks    od 52,42 โ‚ฌ
  • Drลพiak hrebeลˆovej laty s klincom, vรฝลกkovo nastaviteฤพnรฝ 30 mm, ks    1,80 โ‚ฌ
  • Prรญchytka rezanรฝch ลกkridiel
  • Prรญchytka ลกkridiel univerzรกlna (malรฝch zlomkov)
  • Skrutkovรฝ klinec s podloลพkou
  • Prรญchytka drรกลพkovรฝch hrebenรกฤov (AL), ks    0,34 โ‚ฌ
  • Vetracรญ pรกs hlinรญkovรฝ (na hrebeลˆ a nรกroลพie), rozmer: 280 ร— 5 000 mm, ks    od 31,02 โ‚ฌ
  • Poistnรก hydroizolaฤnรก fรณlia Tondach Tuning FOL-N, objemovรก hmotnosลฅ: 120 g/m2, rozmery: 50 ร— 1,5 m
  • Univerzรกlna lepiaca pรกska TESCON, rozmery: 60 mm ร— 30 m
  • Streลกnรฉ laty
  • Klince
  • Nรกradie a pomรดcky: sponkovaฤka do dreva, akumulรกtorovรฝ skrutkovaฤ, ceruzka, meter, kladivo, elektrickรก vล•taฤka, priamoฤiara elektrickรก pรญla, odlamovacรญ skalpel

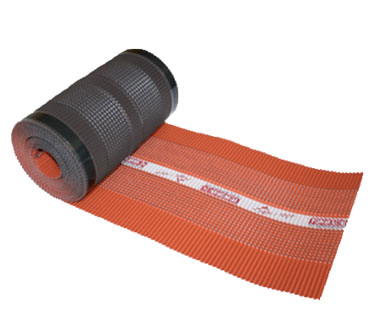

Vetracรญ pรกs

Vetracรญ pรกs je vyrobenรฝ z hlinรญka. Pouลพรญva sa ako vetracรญ a izolaฤnรฝ pรกs pod hrebenรกฤe na hrebeni aj nรกroลพรญ, umoลพลˆuje sprรกvne odvetraลฅ strechu. Je dobre tvarovateฤพnรฝ, prispรดsobรญ sa tvaru krytiny. Farebnosลฅ: ฤervenรฝ, hnedรฝ, ฤierny, kotรบฤ, 5 bm

TEXT: pripravenรฉ z podkladov firmy Tondach
FOTO: Tondach
