Montรกลพ pohฤพadovรฉho drevenรฉho stropu

Partneri sekcie:

Modernรก architektรบra, ktorรก sa zakladรก na jednoduchosti a strohosti, kladie na tvar a vzhฤพad drevenรฝch dielcov ลกpeciรกlne poลพiadavky. V tomto kontexte je preto vhodnejลกie pouลพiลฅ naprรญklad namiesto trรกmovรฉho stropu ฤistรฝ doskovรฝ strop. Dielce, z ktorรฝch sa stavba realizuje, tak mรดลพu plniลฅ nosnรบ a zรกroveลˆ aj pohฤพadovรบ funkciu. To so sebou prinรกลกa urรฝchlenie stavebnรฝch procesov, avลกak zรกroveลˆ kladie vyลกลกie nรกroky na kvalitu realizรกcie a celkovรฉ zaobchรกdzanie s vรฝrobkami, a to od chvรญle, keฤ opustia vรฝrobu, aลพ po uloลพenie do finรกlnej polohy na stavbe.

02Filip
01Filip
10Filip
09Filip
08Filip
07Filip
06Filip
05Filip

Na realizรกciu pohฤพadovรฉho drevenรฉho stropu je vhodnรฉ pouลพiลฅ drevenรฉ kolรญkovanรฉ dosky. Dielce sa vyrรกbajรบ zย drevenรฝch hobฤพovanรฝch KVH foลกnรญ sย obdฤบลพnikovรฝm prierezom so ลกรญrkou pribliลพne 60ย mm aย sย variabilnou vรฝลกkou 80, 100, 120, 140, 160, 180 aย viac mm. Dฤบลพka KVH foลกnรญ mรดลพe byลฅ aลพ 13ย m. Lamely sa dlhลกou stranou prierezu prirazia kย sebe, stlaฤia aย prevล•tajรบ. Do vyvล•tanรฝch otvorov sa vtlaฤia drevenรฉ kolรญky zย tvrdรฉho vysuลกenรฉho dreva so zvyลกkovou vlhkosลฅou 8ย %. Po vyrovnanรญ vlhkosti so smrekovรฝm drevom lamiel so zvyลกkovou vlhkosลฅou 12 aลพ 15 % sa rozperky napuฤia, ฤรญm sa lamely pevne spoja. Takto sa vytvรกrajรบ dielce so ลกรญrkou 600 mm, ktorรฉ sa na stavbe prirรกลพajรบ kย sebe, aย vytvรกra sa nimi sรบvislรฝ doskovรฝ strop. Na uvedenej konkrรฉtnej stavbe rodinnรฉho domu ide oย strop nad 2. NP sย pรดdorysnรฝm rozmerom 6,2 ร— 14,5 m.

Statickรฝm vรฝpoฤtom sa pri danom zaลฅaลพenรญ aย maximรกlnom rozpรคtรญ 5 m urฤila vรฝลกka prierezu stropu na 160 mm. Strop sa vย zรกvislosti od rozmiestnenia nosnรฝch stien ukladal sฤasti prieฤne aย sฤasti pozdฤบลพne. Dฤบลพka dielcov bola 7 m โ€“ na celรบ ลกรญrku domu. Po dokonฤenรญ montรกลพe kolรญkovanรฉho stropu je hotovรก nosnรก konลกtrukcia, to znamenรก, ลพe strop je ihneฤ pochรดdzny aย zรกroveลˆ je dokonฤenรก aj jeho povrchovรก รบprava.

Pripravenosลฅ stavby na montรกลพ stropu

Pred montรกลพou stropu musia byลฅ dokonฤenรฉ vลกetky podpornรฉ konลกtrukcie stropu โ€“ vnรบtornรฉ nosnรฉ aย obvodovรฉ steny. Zรกroveลˆ musรญ byลฅ vyrieลกenรฉ napojenie vzduchotesnej vrstvy medzi obvodovou konลกtrukciou aย stropom. Predovลกetkรฝm ide oย miesta, ktorรฉ uลพ po montรกลพi stropu nebudรบ prรญstupnรฉ.

Pred montรกลพou

Kaลพdรฝ panel je oznaฤenรฝ ฤรญslom, ktorรฉ zodpovedรก jeho prรญsluลกnej pozรญcii nad pรดdorysom stavby. Panely sรบ uลพ zย vรฝroby zoradenรฉ tak, aby sa na stavbe nemuseli prekladaลฅ.

Montรกลพ

Potom, ako je vย mieste budรบceho stropu vลกetko pripravenรฉ na montรกลพ, uchytia sa jednotlivรฉ panely do zรกvesnรฉho zariadenia aย ลพeriavom sa premiestia na miesto uloลพenia. Prvรฝ dielec sa osadรญ na nosnรฉ aย obvodovรฉ steny aย pripevnรญ sa na ne samoreznรฝmi skrutkami. Dฤบลพka aย priemer skrutiek zรกvisia od dฤบลพky stropnรฉho panela. Po upevnenรญ prvรฉho dielca sa do drรกลพky dielca vloลพรญ pero. Nรกsledne je vลกetko pripravenรฉ na osadenie ฤalลกieho dielca. ฤŽalลกรญ dielec sa najskรดr osadรญ zboku kย uลพ upevnenรฉmu dielcu. Potom sa musรญ kย tomuto dielcu natesno pritiahnuลฅ tak, aby zo spodnej strany nebola viditeฤพnรก ลกkรกra medzi panelmi. To sa realizuje naprรญklad pomocou sลฅahovacรญch gurtnรญ. Niekedy je potrebnรฉ panel trochu potlaฤiลฅ palicou. Keฤ je dielec osadenรฝ na svojom finรกlnom mieste, pripevnรญ sa skrutkami na podkladovรบ konลกtrukciu. Dielce sรบ medzi sebou spojenรฉ krรญลพovรฝmi skrutkami vo vzรกjomnej vzdialenosti 60 aลพ 90 cm.

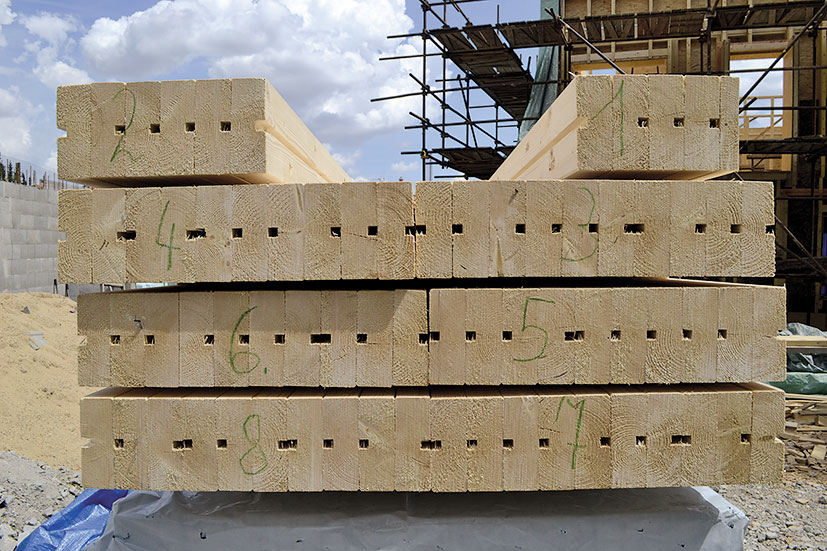

02 | Dodanie panelov
Pozรญcia dielcov v strope je presne urฤenรก. Pred prevezenรญm na miesto realizรกcie sa vypracuje plรกn kladenia a kaลพdรฝ stropnรฝ dielec sa v sรบlade s nรญm oznaฤรญ ฤรญslicou. Zรกroveลˆ sa jednotlivรฉ stropnรฉ dielce zoradia tak, aby sa na stavbe uลพ nemuseli prekladaลฅ.

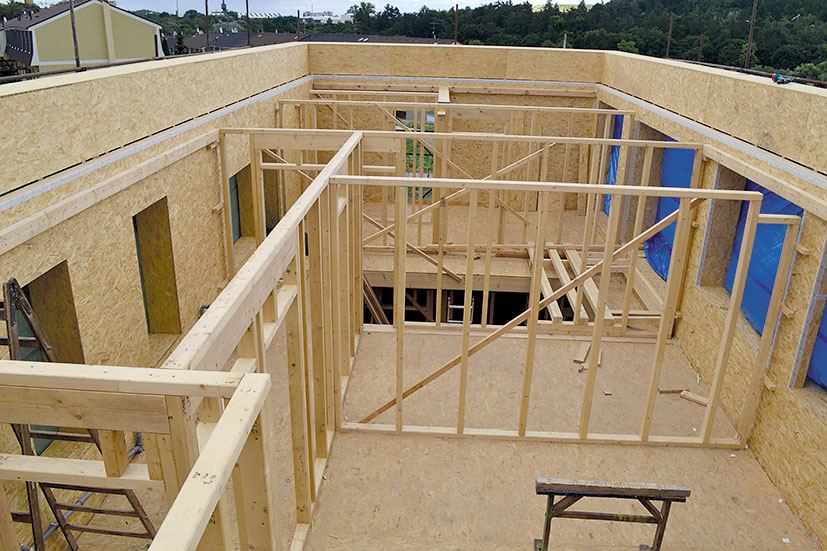

01 | Pripravenosลฅ stavby
Pred osadenรญm stropnรฝch dielcov musia byลฅ dokonฤenรฉ vลกetky podpornรฉ konลกtrukcie โ€“ obvodovรฉ a vnรบtornรฉ nosnรฉ steny. Zรกroveลˆ sa musรญ vyrieลกiลฅ napojenie vzduchotesnej vrstvy medzi obvodovou konลกtrukciou a stropom. Predovลกetkรฝm ide o miesta, ktorรฉ uลพ po montรกลพi stropu nebudรบ prรญstupnรฉ.

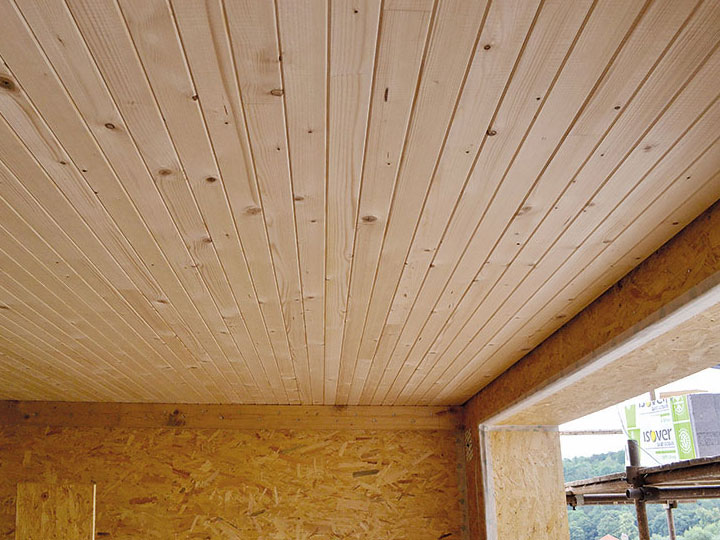

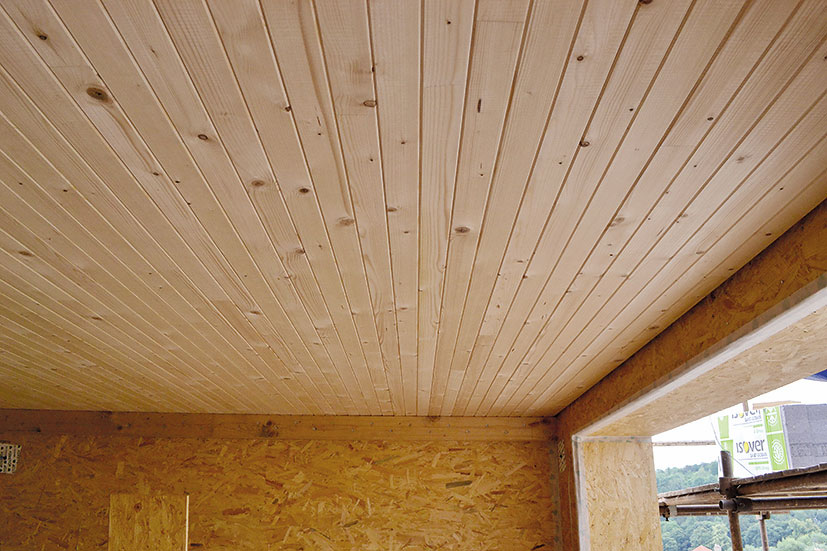

10 | Hotovรฝ strop
Po dokonฤenรญ montรกลพe je kolรญkovanรฝ strop okamลพite pochรดdzny. Finรกlny strop nie je potrebnรฉ povrchovo upravovaลฅ.

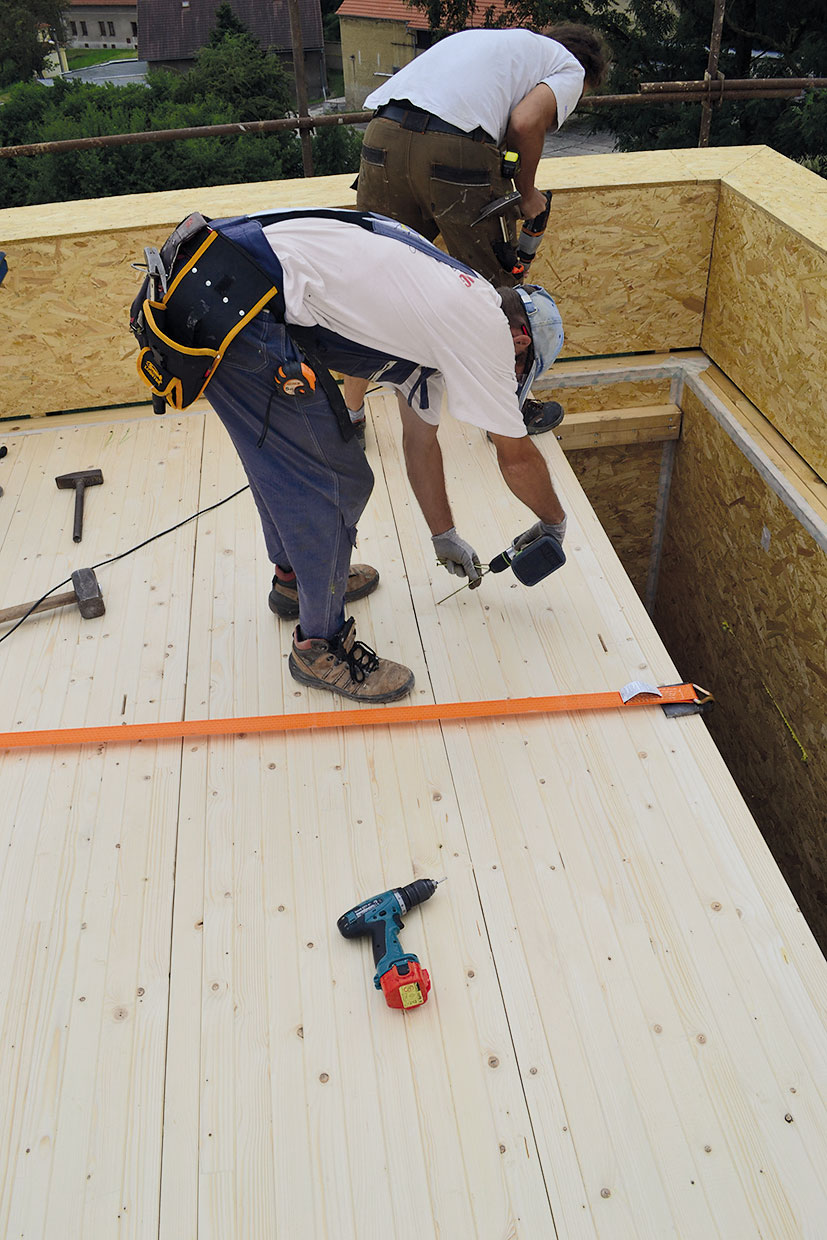

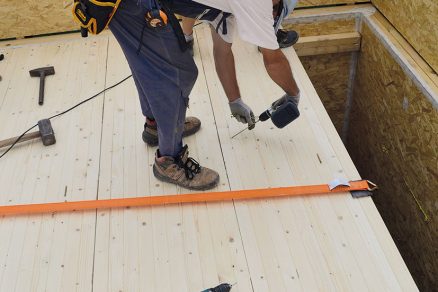

09 | Vzรกjomnรฉ spojenie dielcov
Osadenรฝ stropnรฝ dielec sa pripevnรญ skrutkami k podkladovej konลกtrukcii. Nรกsledne sa dielce spoja medzi sebou krรญลพovรฝmi skrutkami vo vzรกjomnej vzdialenosti 60 aลพ 90 cm. Potom sa opakuje postup z krokov 1 aลพ 9 aลพ po osadenie celรฉho stropu.

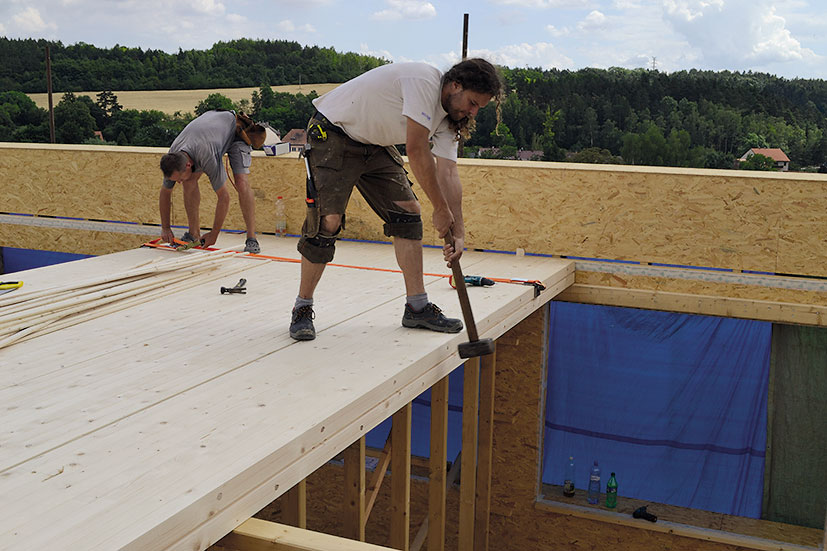

08 | Pritiahnutie dielcov
Nรกsledne sa musรญ k tomuto dielcu natesno pritiahnuลฅ tak, aby zo spodnej strany nebola viditeฤพnรก ลกkรกra medzi jednotlivรฝmi stropnรฝmi dielcami. To moลพno realizovaลฅ naprรญklad pouลพitรญm sลฅahovacรญch gurtnรญ. Ak je to potrebnรฉ, priklepne sa dielec pomocou palice.

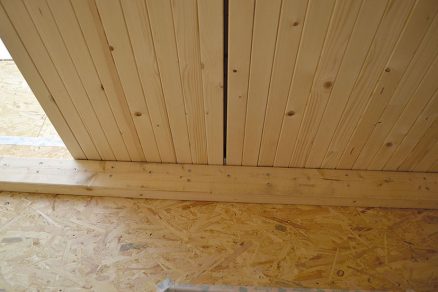

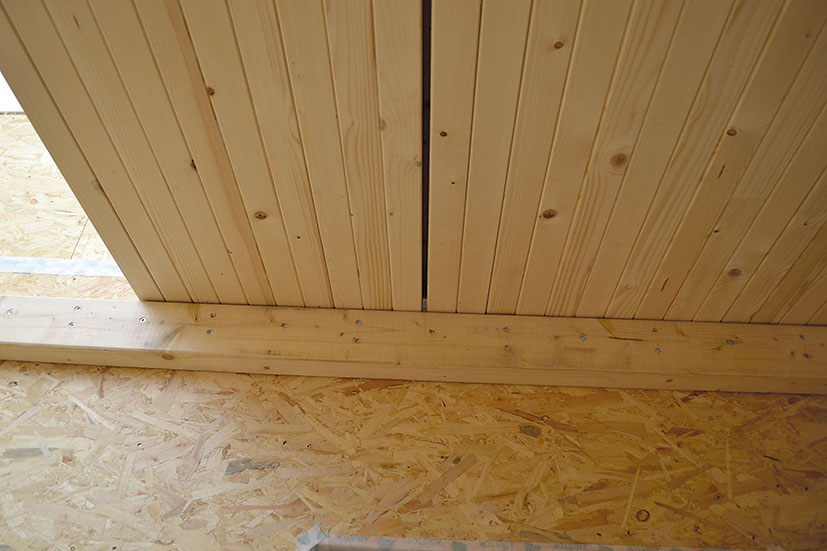

07 | Druhรฝ dielec
ฤŽalลกรญ dielec sa osadรญ najskรดr zboku k uลพ upevnenรฉmu dielcu tak, aby pero a drรกลพky do seba tesne zapadli.

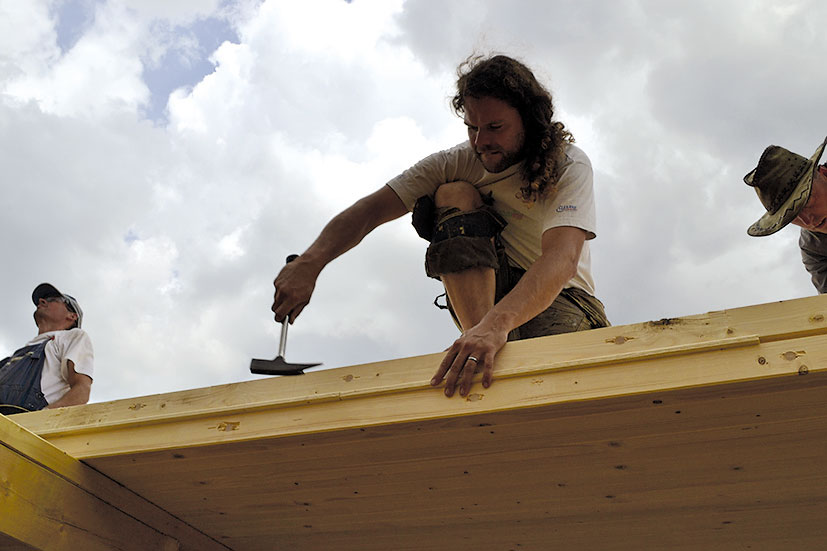

06 | Vloลพenie pera do drรกลพky
Po upevnenรญ prvรฉho stropnรฉho dielca na obvodovรฉ a nosnรฉ steny sa do drรกลพky dielca vloลพรญ pero.

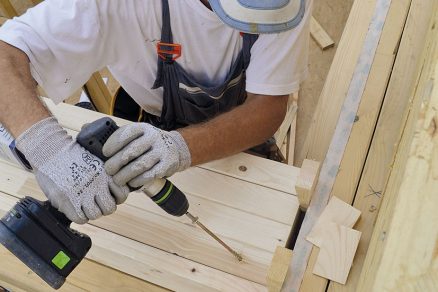

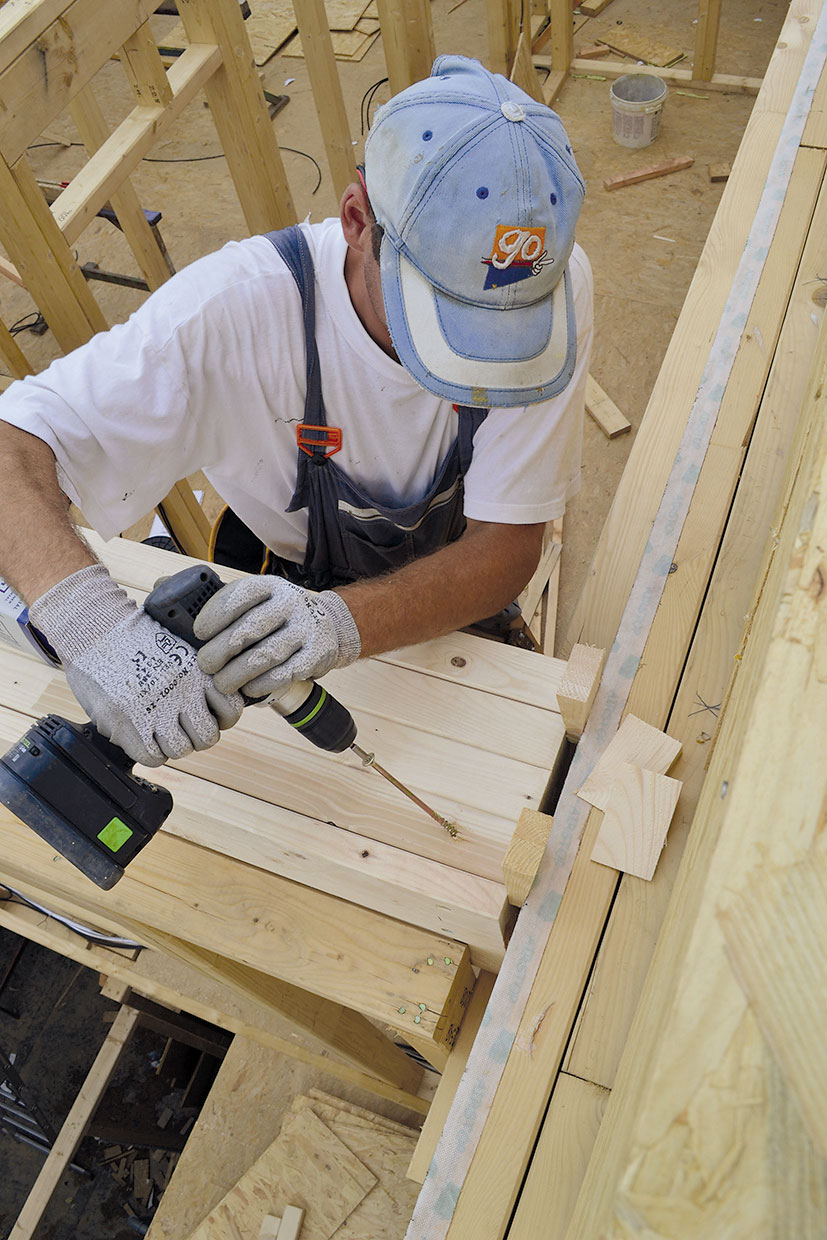

05 | Prvรฝ dielec
Prvรฝ stropnรฝ dielec sa uloลพรญ na nosnรฉ a obvodovรฉ steny a pripevnรญ sa k nim samoreznรฝmi skrutkami pomocou akumulaฤnรฉho skrutkovaฤa. Dฤบลพka a priemer skrutiek zรกvisia od hrรบbky stropnรฉho panela. Poloha sa koriguje drevenรฝmi klinmi.

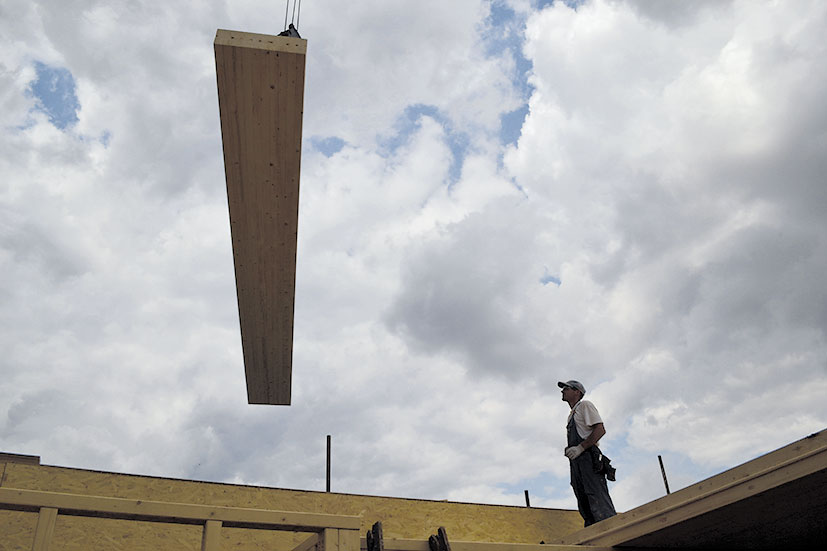

04 | Preprava na miesto osadenia
Zavesenรฉ stropnรฉ panely sa nรกsledne pomocou ลพeriava prepravia na miesto osadenia. ลฝeriavnik by sa mal vyhnรบลฅ prudkรฝm pohybom.

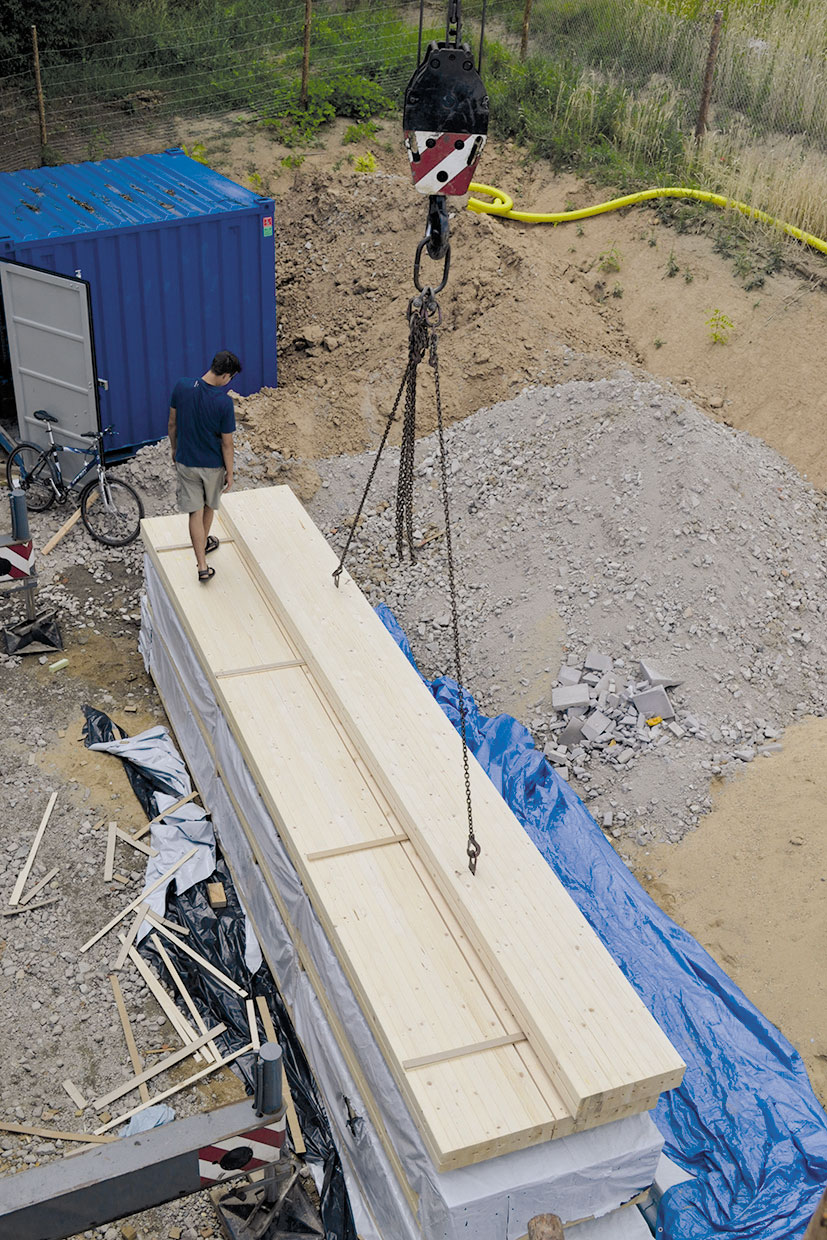

03 | Prichytenie do zรกvesov
Stropnรฉ dielce sa zavesia na zdvรญhacie zรกvesy. Pri napรญnanรญ zรกvesnรฉho zariadenia sa musรญ dbaลฅ na rovnomernรฝ ลฅah. Stropnรฉ panely je potrebnรฉ zdvรญhaลฅ pomaly.

Rieลกenie detailu

Vyhotovenie vzduchotesnej vrstvy v mieste napojenia stropu na obvodovรบ konลกtrukciu. Strop je vsadenรฝ do vzduchotesnej roviny. Realizรกcia tesnenia pomocou pรกsok tak uลพ nebude po montรกลพi stropu moลพnรก. Preto je potrebnรฉ pรกsky nalepiลฅ eลกte pred montรกลพou stropu.

Info o materiรกli:

  • Drevenรฉ kolรญkovanรฉ dosky โ€“ stropnรฉ dielce vyrobenรฉ z drevenรฝch hobฤพovanรฝch KVH foลกnรญ s obdฤบลพnikovรฝm prierezom ลกirokรฝm pribliลพne 60 mm; variabilnรก vรฝลกka 80, 100, 120, 140, 160 a 180 a viac mm; dฤบลพka aลพ do13 m

ฤŒo budete potrebovaลฅ:

  • Stropnรฝ dielec; Stropnรฝ dielec z drevenรฝch kolรญkovanรฝch dosiek; ลกรญrka prierezu pribliลพne 60 mm, vรฝลกka 80, 100, 120, 140, 160 a 180 a viac mm, dฤบลพka aลพ do 13 m
  • Drevenรฉ perรก
  • Zรกvesnรฉ zariadenie na panely (cena zahrnutรก v cene panelov + vratnรก zรกloha)
  • Samoreznรฉ skrutky
  • Nรกradie; sลฅahovacie gurtne; kladivo; palica; akumulaฤnรฝ skrutkovaฤ alebo akumulaฤnรก vล•taฤka drevenรฉ kliny

Pozor!

Projekt
Hrรบbku stropnej konลกtrukcie, ยญprofilรกciu ลกkรกr medzi lamelami a dฤบลพku dielcov je potrebnรฉ urฤiลฅ projektom.

Skrutky
Priemer a dฤบลพka skrutiek na pripevnenie stropnรฝch dielcov k podkladovej konลกtrukcii a medzi sebou, ako aj vzdialenosti medzi nimi sa musia urฤiลฅ statickรฝm vรฝpoฤtom.

TEXT: Ing. Petr Filip
FOTO: Chytrรฝ dลฏm

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
