Montรกลพ streลกnรฉho okna do nadkrokvovรฉho zateplenia
Montรกลพ streลกnรฉho okna do streลกnรฉho plรกลกลฅa so zateplenรญm nad krokvami mรก svoje presnรฉ pravidlรก, ktorรฉ je potrebnรฉ dodrลพaลฅ na zabezpeฤenie funkฤnosti.
Streลกnรฉ oknรก vย budovรกch sย veฤพmi malou spotrebou tepla majรบ najslabลกie miesto zย hฤพadiska tepelnej techniky prรกve vย rรกme. Overovacie merania na vnรบtornom rรกme ukรกzali, ลพe teploty sรบ vย tomto mieste pomerne nรญzke, na hranici rosnรฉho bodu. Ak sa pod oknom nenachรกdza radiรกtor aย ostenie je chybne zrealizovanรฉ, dochรกdza kย orosovaniu okna na vnรบtornej strane.
Zatepฤพovacรญ rรกm
Na zรกklade tรฝchto zistenรญ (vย snahe odstrรกniลฅ tento problรฉm) bol vyvinutรฝ zatepฤพovacรญ rรกm na streลกnรฉ okno.
Zatepฤพovacรญ rรกm predstavuje sendviฤovรฝ vรฝrobok sย pouลพitรญm dosky purenit aย sย PIR jadrom. ล tandardne sa vyrรกba pre kontralaty sย vรฝลกkou 40 aย 60 mm, prรญpadne je moลพnรฉ vyrobiลฅ aj inรฉ rozmery podฤพa ลกpecifickรฝch poลพiadaviek. Zatepฤพovacรญ rรกm zvyลกuje teplotu na vnรบtornej strane okennรฉho rรกmu oย pribliลพne 2ย ยฐC.
Montรกลพ so zatepฤพovacรญm rรกmom
Pri jeho osadenรญ na rรกm streลกnรฉho okna aย napojenรญ parozรกbrany na streลกnรฉ okno je potrebnรฉ dodrลพaลฅ presnรฉ pravidlรก. Vย mieste streลกnรฉho okna sa demontujรบ streลกnรฉ laty. Pri montรกลพi okna do nadkrokvovรฉho zateplenia je potrebnรฉ zvoliลฅ vymeriavaciu vodorovnรบ polohu spodnรฉho rรกmu okna aย spรดsob vyrezania otvoru.
Spodnรก รบroveล okna sa zvolรญ podฤพa typu streลกnej krytiny. Pri skladanรฝch streลกnรฝch krytinรกch je potrebnรฉ zvoliลฅ spodnรบ รบroveล tak, aby sa pod streลกnรฝm oknom nachรกdzal sรบvislรฝ rad krytiny. Vzdialenosลฅ otvoru je pribliลพne 120 aลพ 140 mm.

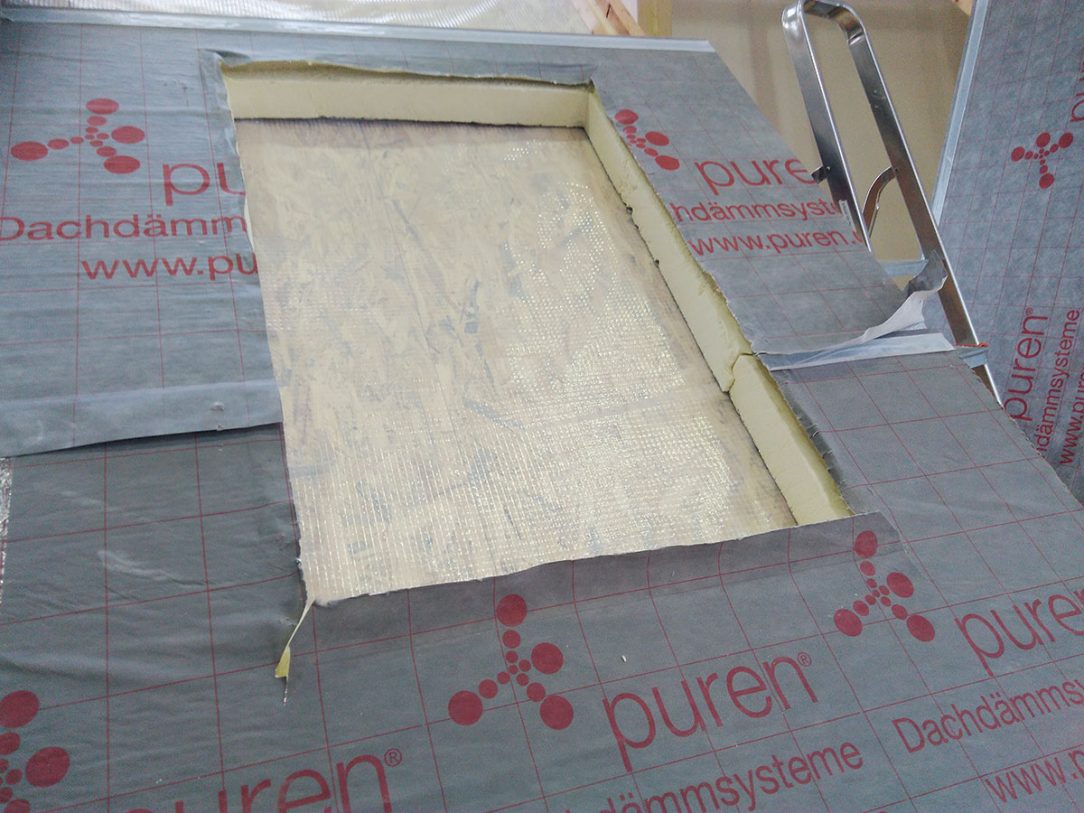

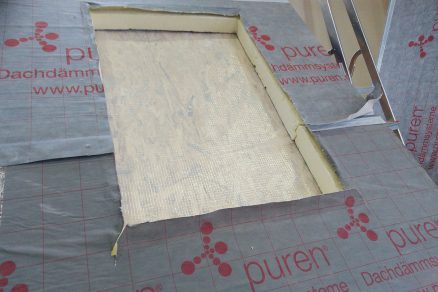

Ak je tepelnรก izolรกcia PIR uloลพenรก na podstreลกnom debnenรญ (obr. 1), otvor sa vyreลพe zhora. Ak je uloลพenรก len na krokvรกch, otvor sa vyrezรกva zย vnรบtornej strany. Vย tomto prรญpade sa najskรดr rozreลพe parozรกbrana, aย to tak, aby ju bolo moลพnรฉ zahnรบลฅ aย napojiลฅ na rรกm okna.
Preฤรญtajte si tieลพ: Montรกลพ oplรกลกtenia streลกnรฉho okna

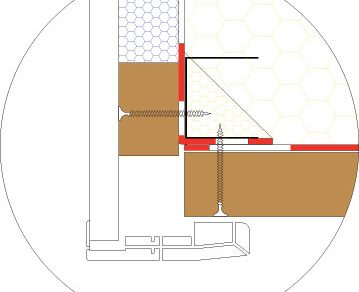

Vย prvom prรญpade, keฤ je tepelnรก izolรกcia PIR uloลพenรก na podstreลกnom debnenรญ, parozรกbrana sa oreลพe รบplne. Potom sa vย mieste debnenia sย parozรกbranou vyreลพe trojuholnรญkovรฝ vรฝrez (obr. 2), aby bolo moลพnรฉ napojiลฅ novรบ parozรกbranu na parozรกbranu na debnenรญ.

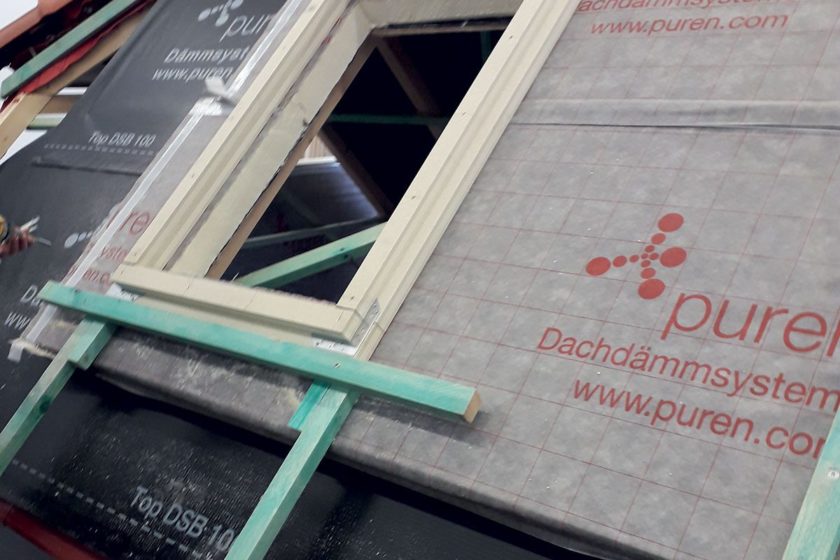

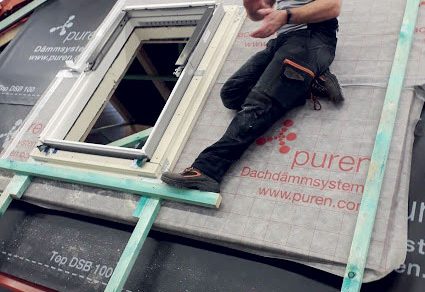

Po vyrezanรญ otvoru aย napojenรญ parozรกbrany sa osadรญ zatepฤพovacรญ rรกm, vycentruje sa aย priskrutkuje sa ku krokvรกm. Okolo rรกmu musรญ byลฅ medzera pribliลพne 10 mm, ktorรก umoลพnรญ vycentrovanie streลกnรฉho okna (obr. 3). Do zatepฤพovacieho rรกmu sa osadรญ streลกnรฉ okno aย priskrutkuje sa kย rรกmu (obr. 4).

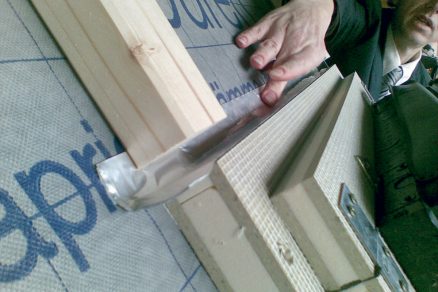

Voฤพnรฝ priestor okolo streลกnรฉho okna sa vypenรญ nรญzkoexpanznou PU penou. Na hornรบ stranu zatepฤพovacieho rรกmu sa prilepรญ samolepiaci vodotesnรฝ pรกs (obr. 5). Nad okno sa umiestni odvodลovacรญ ลพliabok vsadenรญm medzi vyrezanรฉ kontralaty aย na hornej strane sa ลพliabok prelepรญ samolepiacou pรกskou.

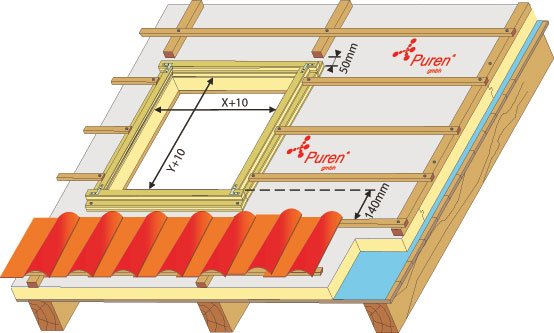

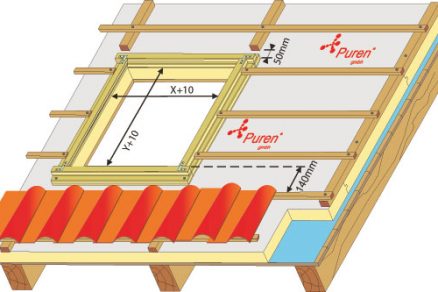

Zo spodnej strany je podopretรฝ kontralatami. Zo ลพliabku musรญ odtekaลฅ voda, ฤo sa dosiahne jeho ลกikmรฝm uloลพenรญm. Po zhotovenรญ streลกnรฉho odtokovรฉho ลพliabku sa doplnia streลกnรฉ laty aย priskrutkujรบ sa kย zatepฤพovaciemu rรกmu (obr. 7).
Neprehliadnite: Tลi skla jsou novรฝm standardem u stลeลกnรญch oken

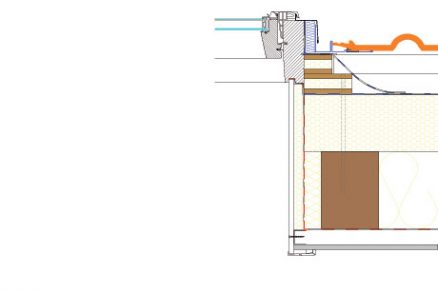

Na rรกm streลกnรฉho okna sa sponami prichytรญ poistnรก hydroizolรกcia aย vyvedie sa na integrovanรบ poistnรบ hydroizolรกciu na tepelnej izolรกcii PIR. Parozรกbrana sa napojรญ na rรกm streลกnรฉho okna. Vnรบtornรฝ obklad (napr. zo sadrokartรณnu) sa primontuje kย dodatoฤne vloลพenรฝm plechovรฝm profilom vย tepelnej izolรกcii PIR (obr. 6).
Foto: puren
ฤlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 3/2019.
