Montรกลพ stropu z pรณrobetรณnovรฝch prefabrikรกtov

Partneri sekcie:

Jednรฝm zo spรดsobov, ako vytvoriลฅ stropnรบ konลกtrukciu, je pouลพiลฅ stropnรฉ dielce z pรณrobetรณnu. Dielce sa kladรบ na nosnรบ konลกtrukciu alebo zรกklad. ฤŒelรก sรบ hladkรฉ, na pozdฤบลพnej ploche sa nachรกdza pero + zalievacia drรกลพka, pri ลกรญrke vรคฤลกej ako 550 mm sรบ pozdฤบลพne hrany skosenรฉ. Doplnkovรฉ, pozdฤบลพne ลกรญrkovo upravenรฉ dielce majรบ reznรบ plochu hladkรบ.

01Stropzdielcov
02Stropzdielcov
03Stropzdielcov
04Stropzdielcov
05Stropzdielcov
06Stropzdielcov
07Stropzdielcov
08Stropzdielcov

Dielce sa vyrรกbajรบ s rozmermi (h ร— dโ€ฏร— ลก): 125โ€ฏร— 3 800 ร— 300 โ€“ 625 mm, 150 ร— 3โ€ฏ800 ร— 300 โ€“ 625 mm, 175 ร— 4 500 ร— 300 โ€“ 625 mm, 200 ร— 5 000 ร— 300 โ€“ 625โ€ฏmm, 240 ร— 6โ€ฏ000 ร— 300 โ€“ 625 mm. Montรกลพ si nevyลพaduje pouลพitie podpier alebo debnenia. Stropnรฉ dielce sรบ veฤพkorozmernรฉ vystuลพenรฉ pรณrobetรณnovรฉ prefabrikรกty, na manipulรกciu ktorรฝch je potrebnรก zdvรญhacia technika. Dielce sรบ vyrรกbanรฉ vลพdy na zรกkazku. Dielce sa kladรบ priamo na korunu mรบru, ลพelezobetรณnovรฝ veniec pod dielcami nie je potrebnรฝ.

Na montรกลพ sa pouลพรญvajรบ plรกtennรฉ popruhy, tzv. gurtne, s dostatoฤnou dฤบลพkou, aby sklon zรกvesu nebol menลกรญ ako 60ยฐ. Stropnรฉ dielce sa kladรบ po jednotlivรฝch poloลพkรกch podฤพa dodanรฉho vรฝkresu skladby. Podklad tvorรญ lepiaca tenkovrstvovรก malta pouลพรญvanรก na murovanie. Sprรกvnu polohu osadenia najlepลกie zabezpeฤia dvaja pracovnรญci. Pri kladenรญ dielcov je potrebnรฉ kontrolovaลฅ dostatoฤnรบ dฤบลพku uloลพenia dielca na korunu mรบru, ktorรก nesmie byลฅ menลกia ako 100 mm. Dielec je potrebnรฉ uloลพiลฅ s medzerou pribliลพne 10 mm od susednรฉho, aby bolo moลพnรฉ vytiahnuลฅ gurtลˆu. Medzera tesne po poloลพenรญ dielca mรก byลฅ ฤo najmenลกia.

Pomocou oceฤพovรฉho pรกฤidla sa na ฤelรกch dielec dotlaฤรญ tesne k predchรกdzajรบcemu dielcu. Sprรกvne poloลพenรฉ dielce sรบ v ฤelรกch zalรญcovanรฉ a dorazenรฉ tesne jeden k druhรฉmu. ล รญpka na ฤelรกch dielcov musรญ smerovaลฅ vลพdy nahor. Presnosลฅ a precรญznosลฅ pri murovanรญ zabezpeฤรญ rovinnosลฅ koruny mรบru. Prรญpadnรฉ nerovnosti je potrebnรฉ zarovnaลฅ hoblรญkom. V prรญpade potreby ลกikmรฉho zrezania stropnรฉho dielca sa ฤelรก dielcov zreลพรบ priamo na stavbe. Za รบฤelom preruลกenia tepelnรฝch mostov sa na okraji obvodovรฝch mรบrov vymurujรบ vencovรฉ tvรกrnice.

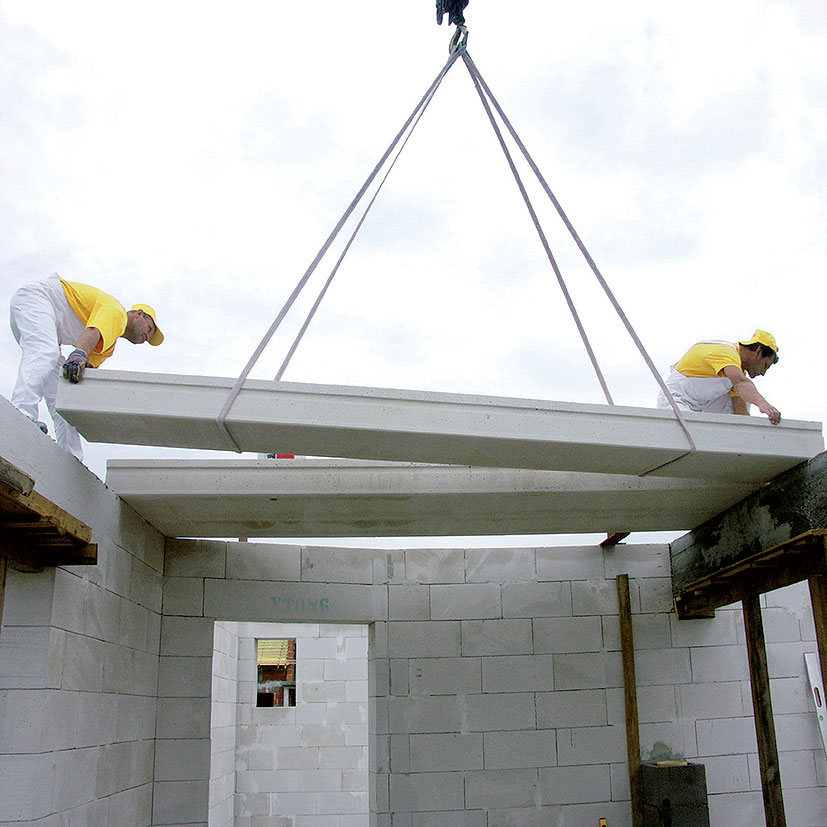

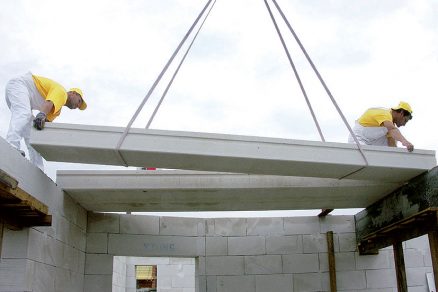

01 | Presun dielcov
Na manipulรกciu so stropnรฝmi dielcami sa pouลพรญva zdvรญhacia technika. Dielce sa kladรบ pomocou plรกtennรฝch popruhov (tzv. gurtne) s dostatoฤnou dฤบลพkou, aby sklon zรกvesu nebol menลกรญ ako 60ยฐ, priamo na korunu mรบru. Pod dielcami nie je potrebnรฉ vytvรกraลฅ ลพelezobetรณnovรฝ veniec.

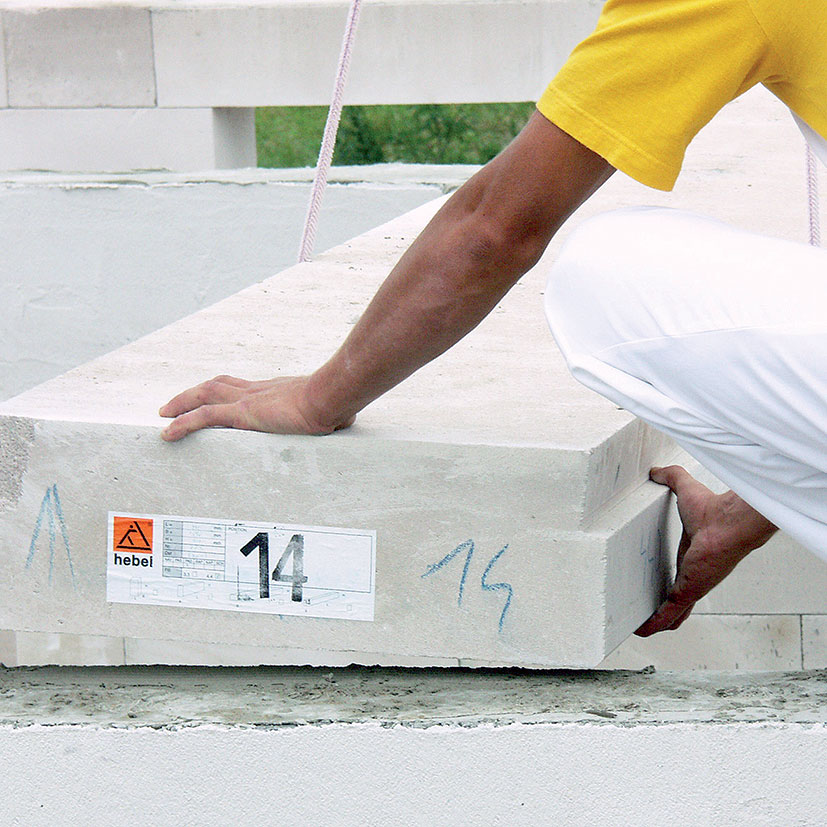

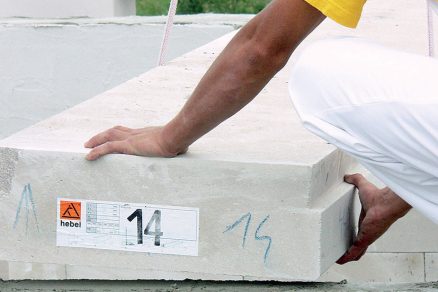

02 | Kladenie dielcov
Dielce sa kladรบ po jednotlivรฝch poloลพkรกch podฤพa dodanรฉho vรฝkresu skladby stropu do maltovรฉho lรดลพka z lepiacej tenkovrstvovej malty pouลพรญvanej na murovanie. Suchรก malta sa za stรกleho mieลกania nasype do nรกdoby s vodou (17 kg vrece/5 aลพ 6 l vody) a mieลกa sa, aลพ kรฝm nevznikne pastovรก zmes. Nanรกลกa sa zubovou naberaฤkou.

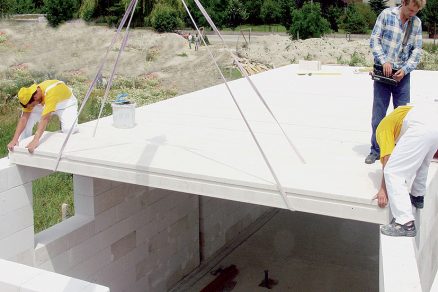

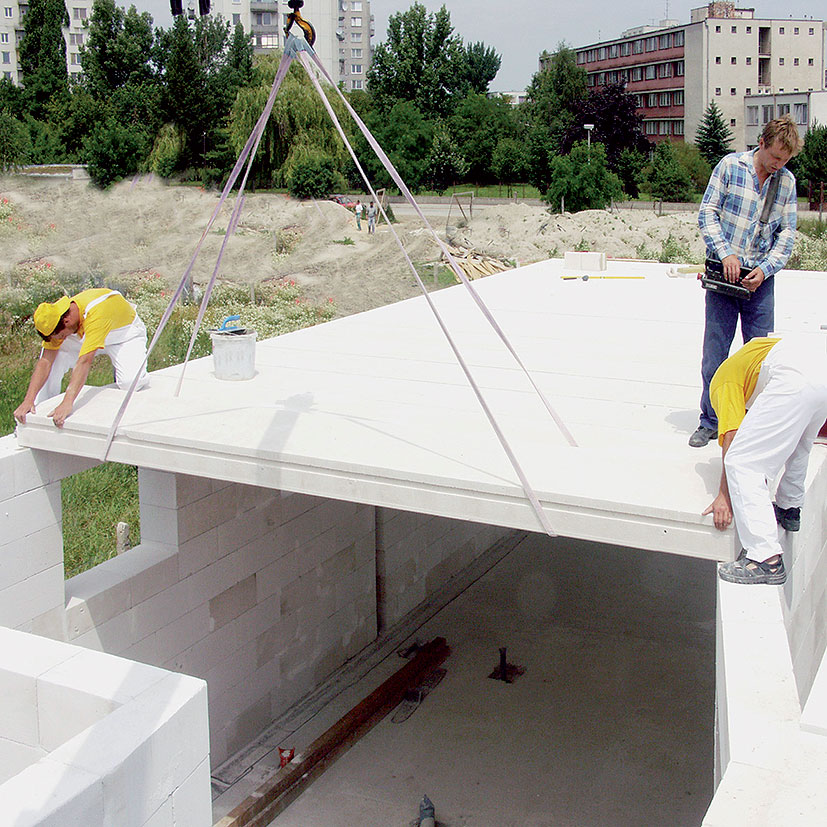

03 | Sprรกvne uloลพenie
Kladenie stropnรฝch dielcov by mali realizovaลฅ dvaja pracovnรญci. Len tak moลพno dosiahnuลฅ korektnรบ polohu.

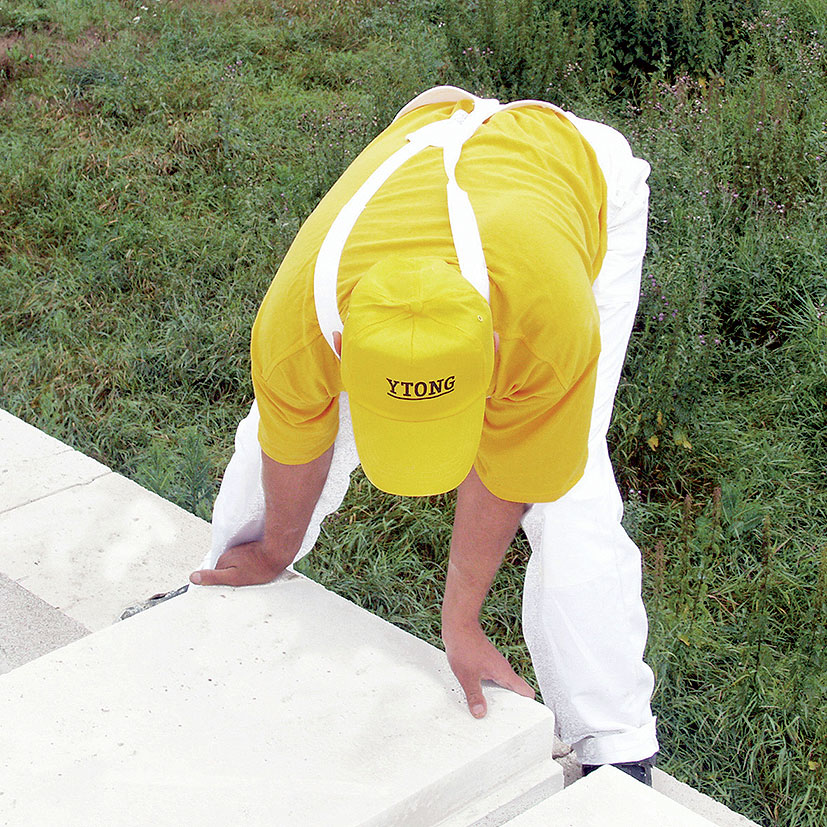

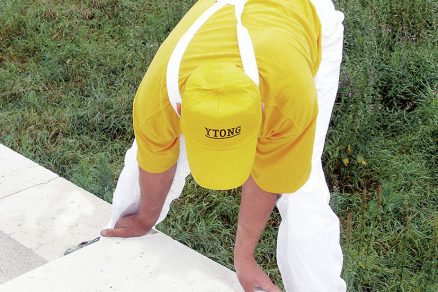

04 | Dฤบลพka uloลพenia
Po uloลพenรญ dielca na obvodovรฝ mรบr sa skontroluje dฤบลพka uloลพenia na korunu mรบru, ktorรก nesmie byลฅ menลกia ako 100 mm.

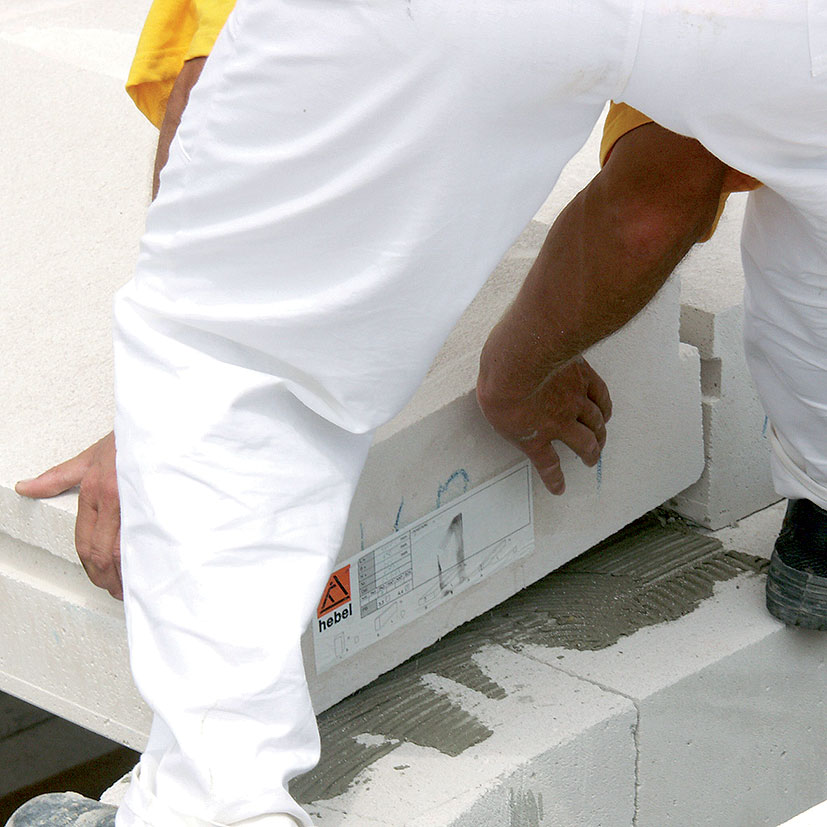

05 | Medzera medzi dielcami
Stropnรฉ dielce sa kladรบ s medzerou pribliลพne 10 mm medzi jednotlivรฝmi susednรฝmi dielcami, ฤo umoลพnรญ vytiahnuลฅ popruh.

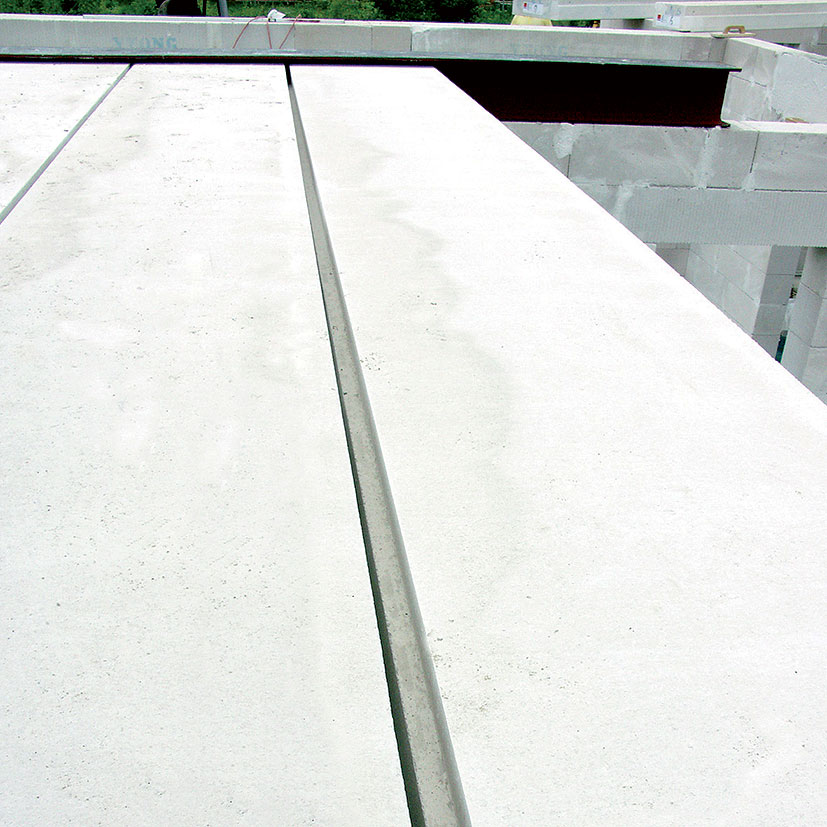

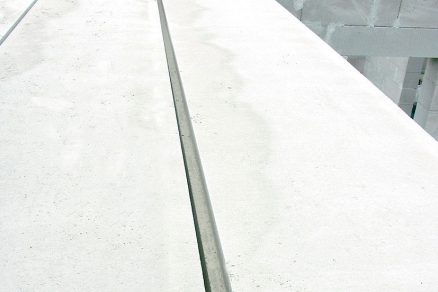

06 | Medzera po uloลพenรญ
Medzera po uloลพenรญ stropnรฉho dielca medzi jednotlivรฝmi dielcami mรก byลฅ ฤo najmenลกia.

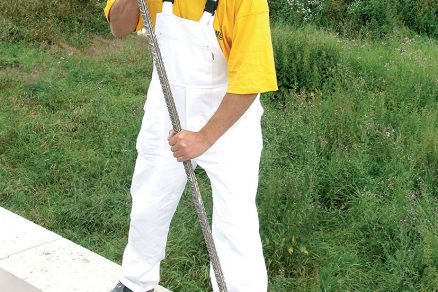

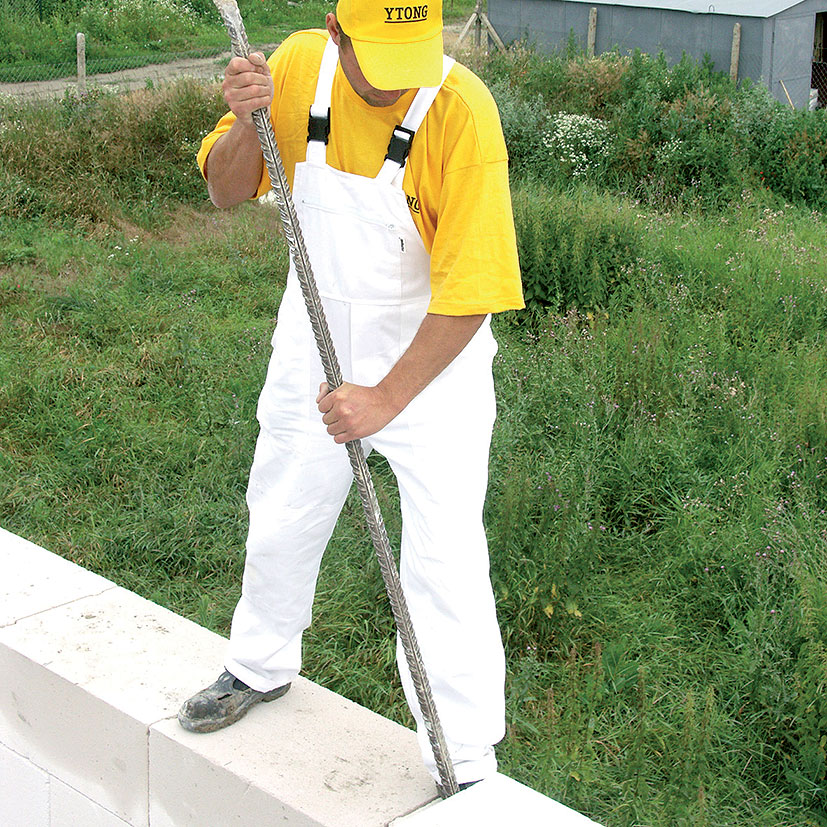

07 | Dotlaฤenie dielcov
Pomocou oceฤพovรฉho pรกฤidla sa dotlaฤรญ v mieste ฤela stropnรฝ dielec ฤo najbliลพลกie k uลพ uloลพenรฉmu dielcu. Dielce moลพno posรบvaลฅ do 5 minรบt po nanesenรญ lepiacej malty.

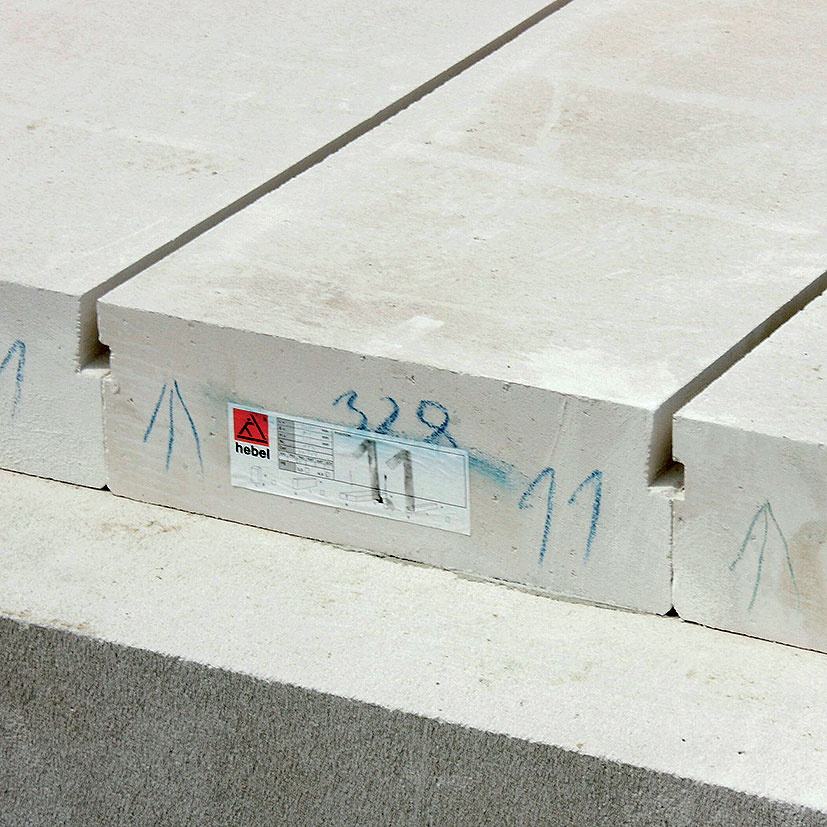

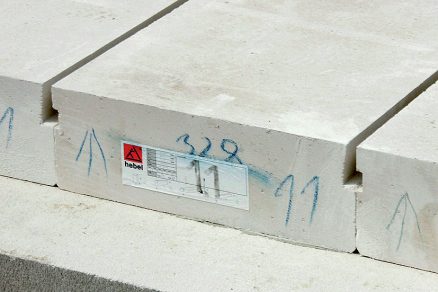

08 | Sprรกvne uloลพenรฉ dielce
Sprรกvne uloลพenรฉ dielce sรบ v ฤele zalรญcovanรฉ a prirazenรฉ tesne jeden k druhรฉmu. Na ฤele kaลพdรฉho dielca sa nachรกdza ลกรญpka, ktorรก musรญ smerovaลฅ nahor.

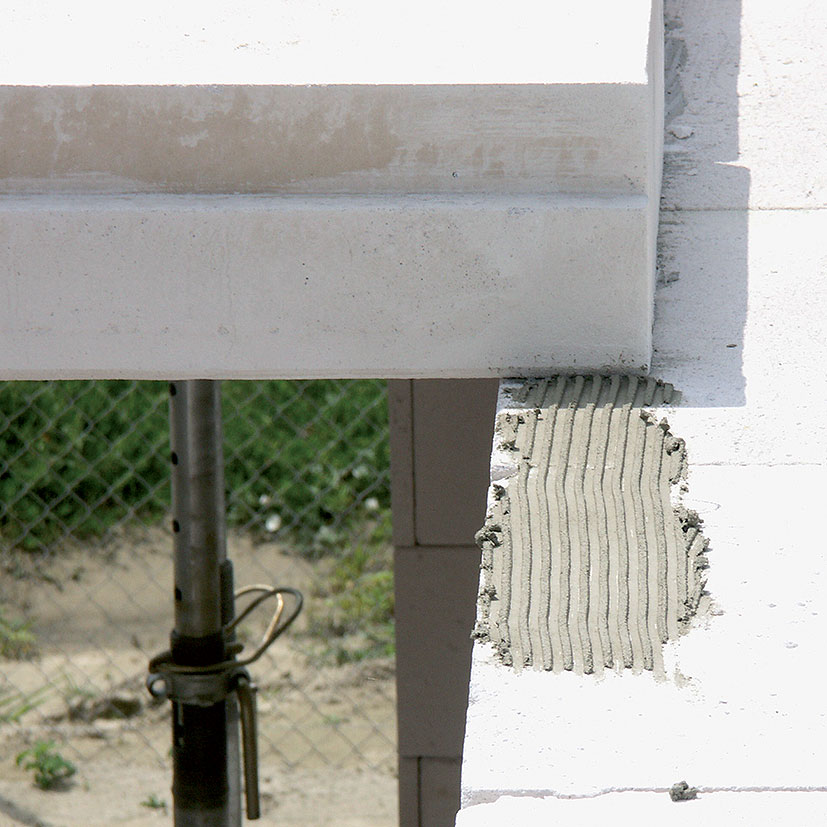

09 | Zarovnanie nerovnostรญ mรบru
Detail uloลพenia stropnรฉho dielca na korunu mรบru. Presnosลฅ a precรญznosลฅ pri murovanรญ zabezpeฤรญ rovinnosลฅ koruny mรบru. Prรญpadnรฉ nerovnosti sa zarovnajรบ hoblรญkom.

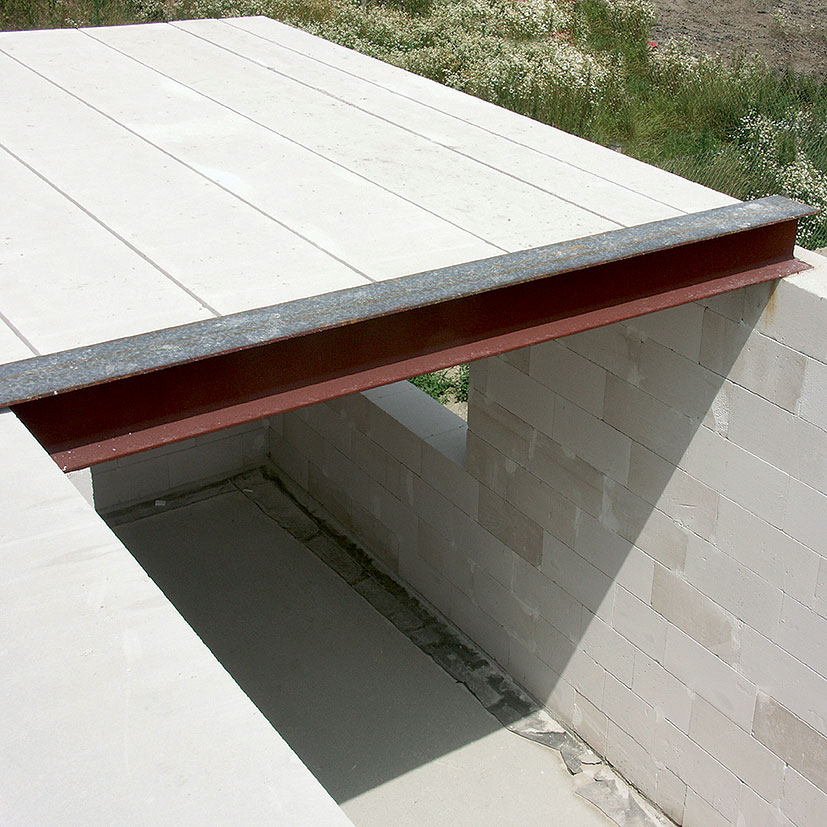

10 | Oceฤพovรก vรฝmena
Pomocou oceฤพovej vรฝmeny v podobe profilu HEA alebo HEB moลพno vytvoriลฅ skrytรฝ nosnรญk, ktorรฝ sa v interiรฉri zakryje omietkou stropu. Veฤพkosลฅ profilu vรฝmeny sa urฤรญ statickรฝm vรฝpoฤtom.

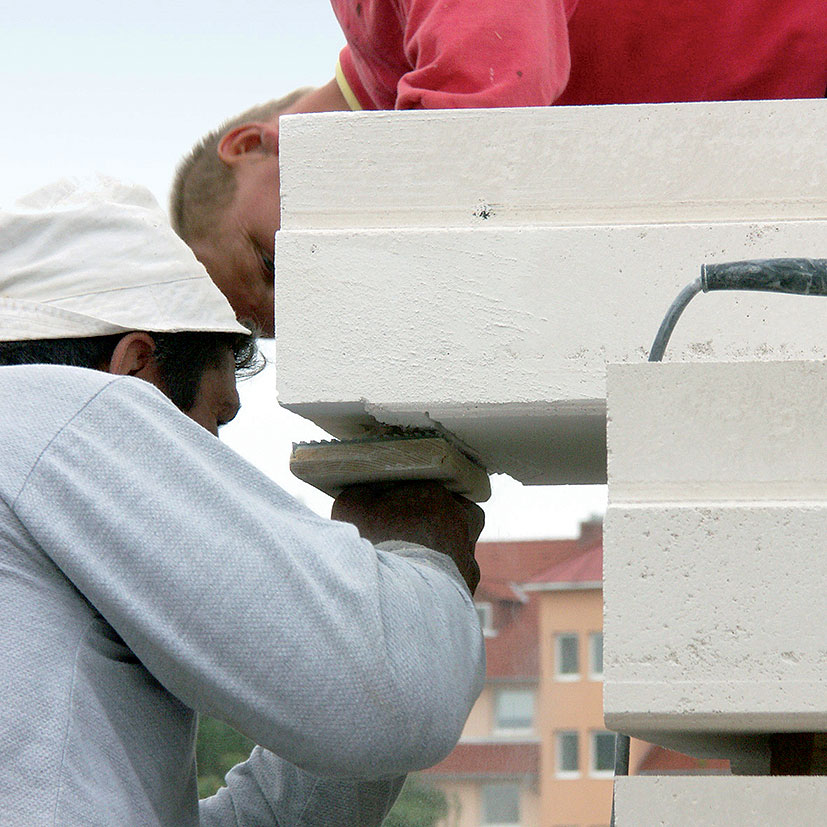

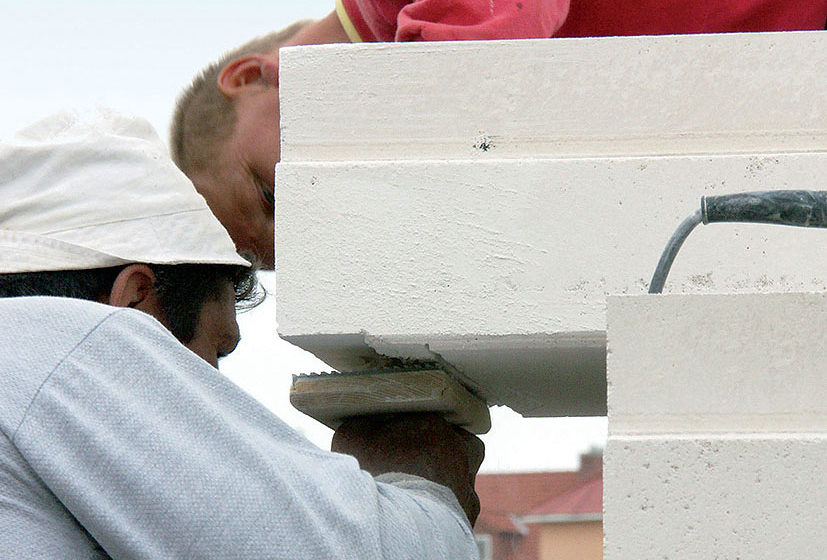

11 | Vybratie pre prรญrubu vรฝmeny
Pred uloลพenรญm dielca do oceฤพovรฉho nosnรญka sa v ฤele stropnรฉho dielca vytvorรญ hoblรญkom vybratie pre prรญrubu vรฝmeny.

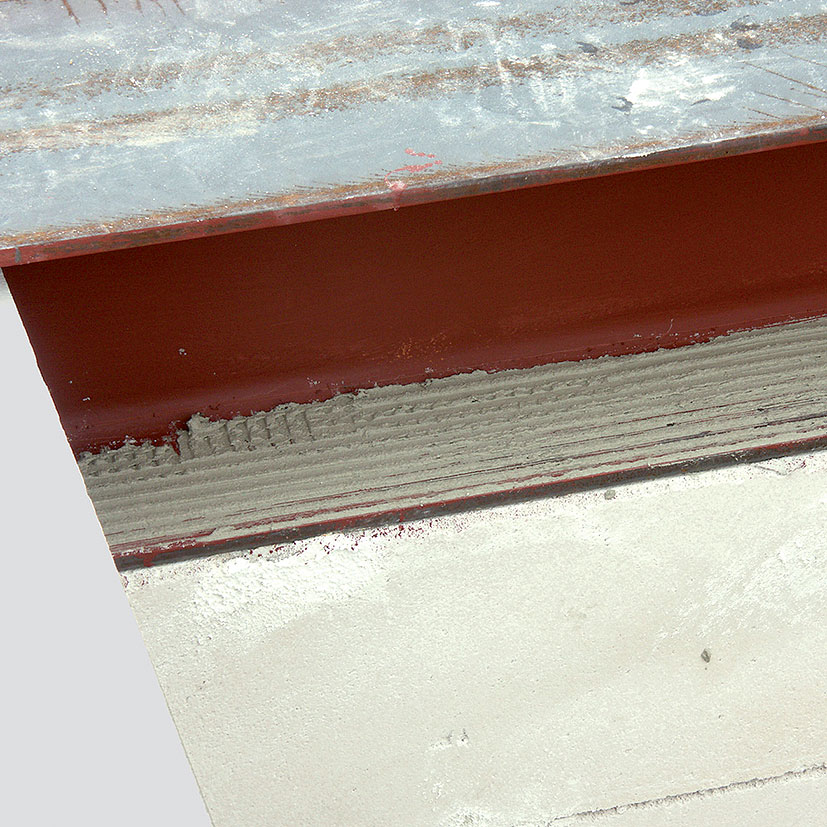

12 | Kladenie dielcov do vรฝmeny
Dielce sa aj vo vรฝmene kladรบ na lรดลพko z tenkovrstvovej murovacej malty.

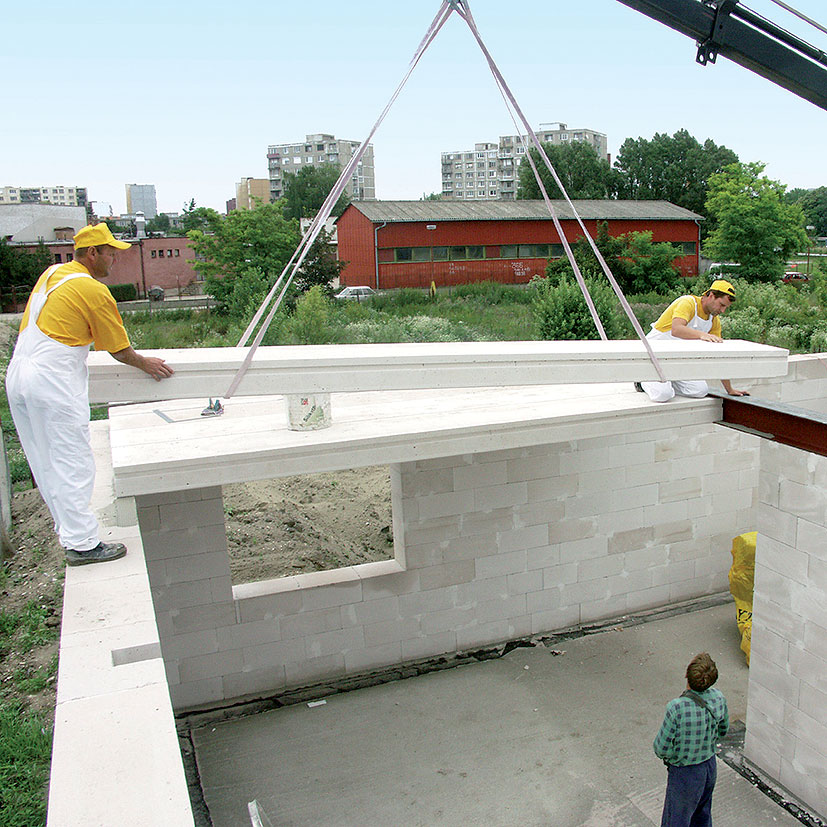

13 | Zasunutie dielca
Pri kladenรญ stropnรฝch dielcov sa najskรดr zasunie jeden koniec dielca do oceฤพovej vรฝmeny a druhรฝ koniec uloลพรญ na stenu.

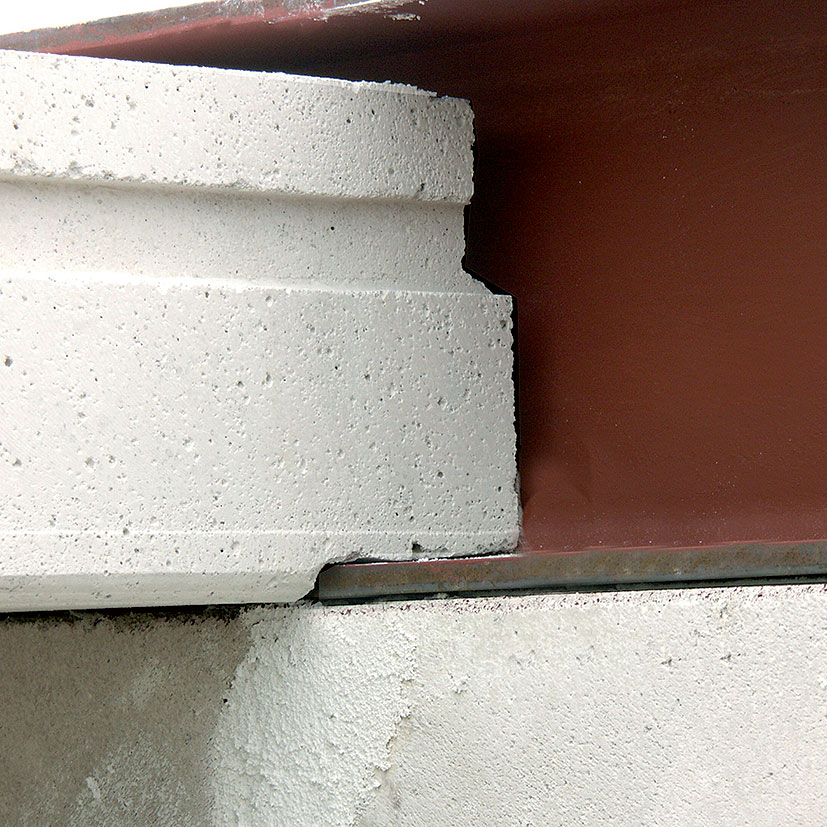

14 | Dฤบลพka uloลพenia
Dฤบลพka uloลพenia dielca do oceฤพovej vรฝmeny mรก byลฅ minimรกlne 80 mm.

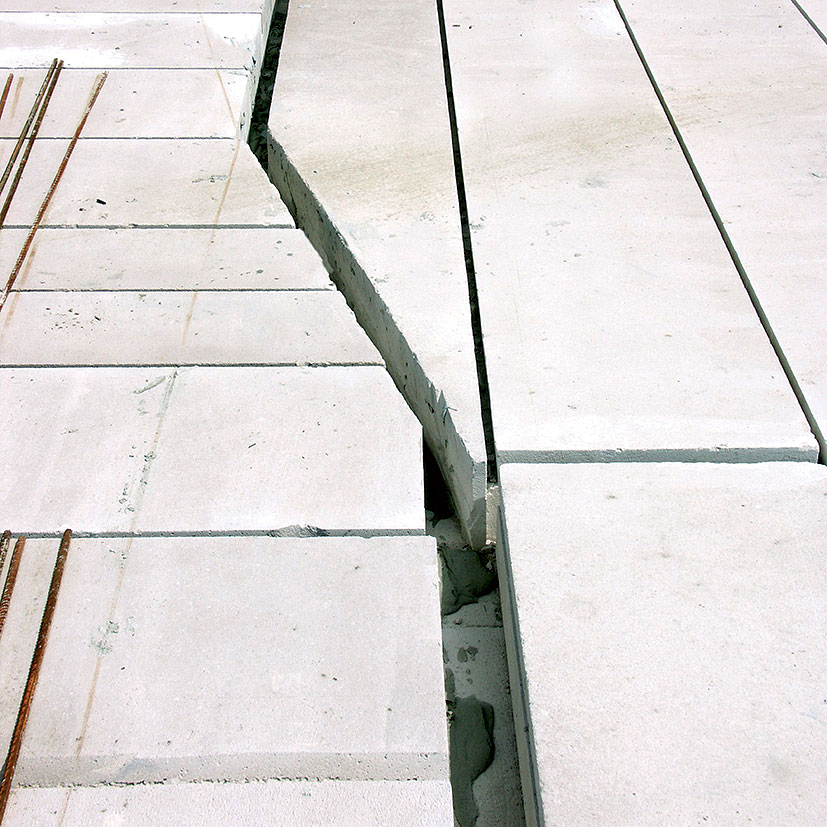

15 | Zoลกikmenie dielca
Pri zoลกikmenรญ nosnรฉho mรบru sa dielec zreลพe do poลพadovanรฉho tvaru priamo na stavbe. Vรฝstuลพ sa prispรดsobรญ uลพ pri vรฝrobe. Do medzery, ktorรก vznikne nad strednรฝm nosnรฝm mรบrom, sa vloลพรญ vรฝstuลพ, najlepลกie rebrรญฤek s dvomi pozdฤบลพnymi prรบtmi โˆ… 10 mm.

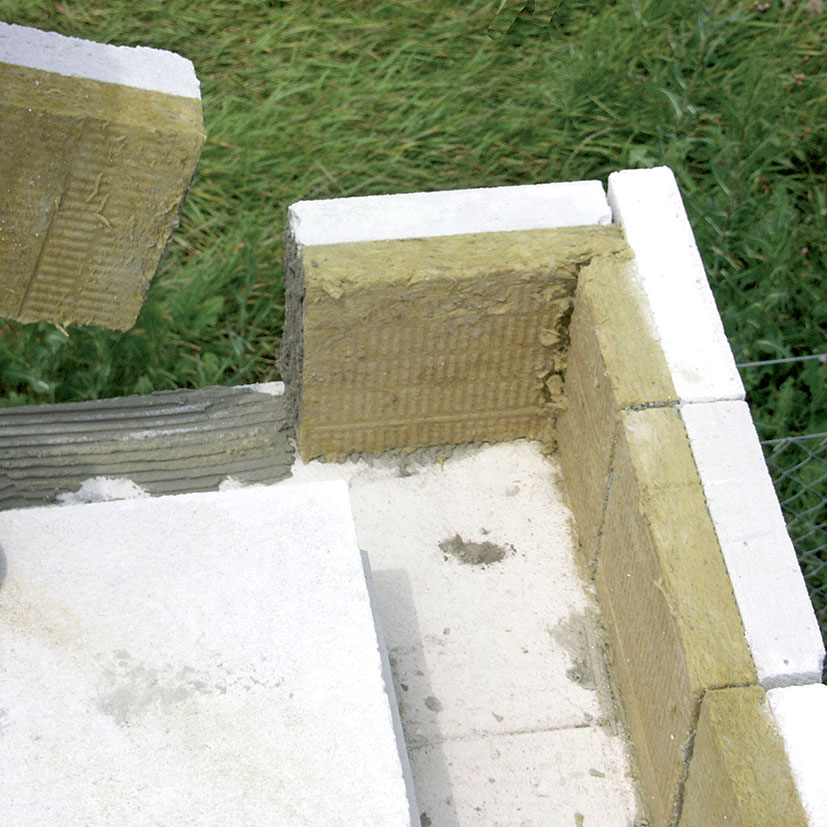

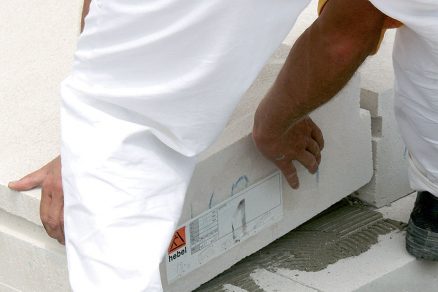

16 | Vencovรฉ tvรกrnice
Na okraji obvodovรฉho muriva sa uloลพia do tenkovrstvovej lepiacej malty vencovรฉ tvรกrnice. Je potrebnรฉ pracovaลฅ precรญzne a lepiacu maltu nanรกลกaลฅ aj na ฤelรก tvaroviek.

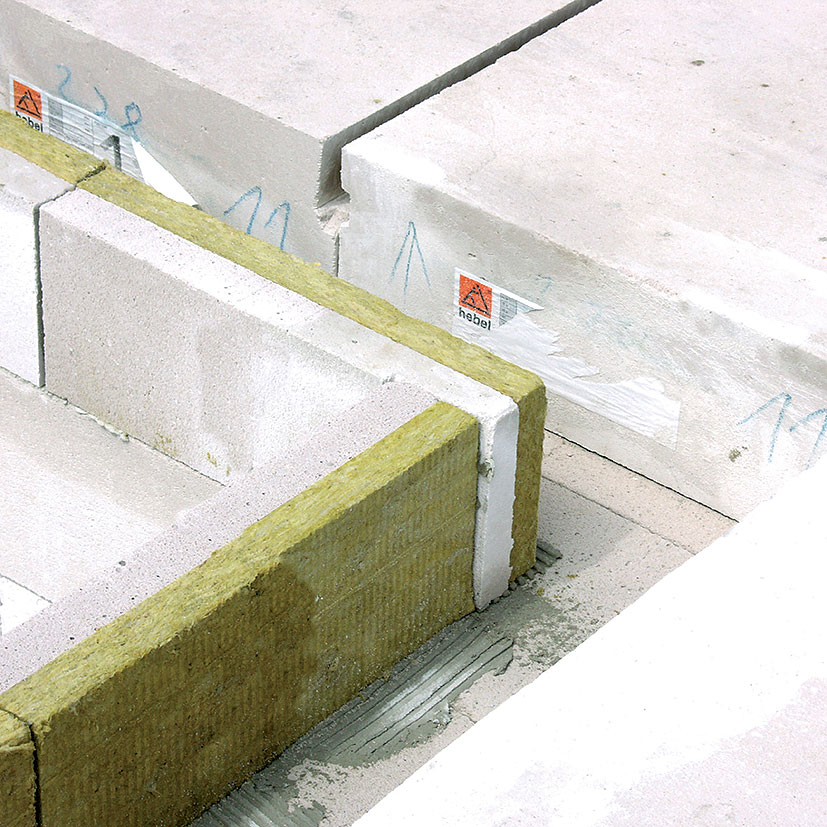

17 | Prepojenie izolรกcie
Pri kladenรญ murovanรญ tvรกrnic je potrebnรฉ dbaลฅ aj na sprรกvne prepojenie tepelnej izolรกcie v rohoch a kรบtoch.

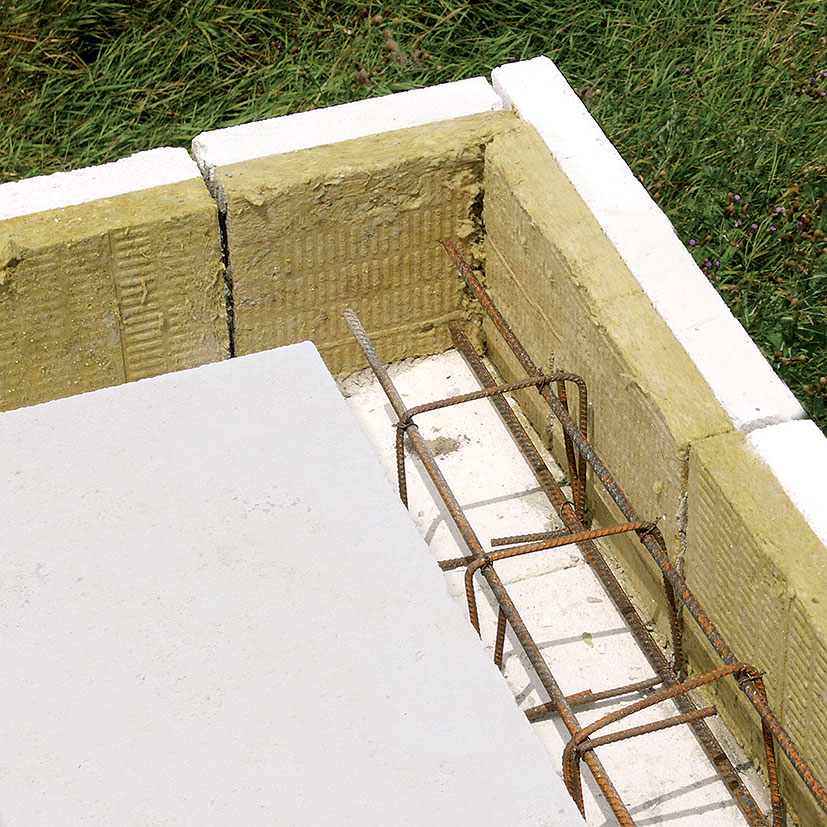

18 | Vรฝstuลพ venca
Do medzery medzi stropnรฝ dielec a vencovรฉ tvรกrnice sa vloลพรญ vรฝstuลพ budรบceho venca, ktorรฝm sa po obvode stuลพรญ celรก stavba na รบrovni stropnej konลกtrukcie.

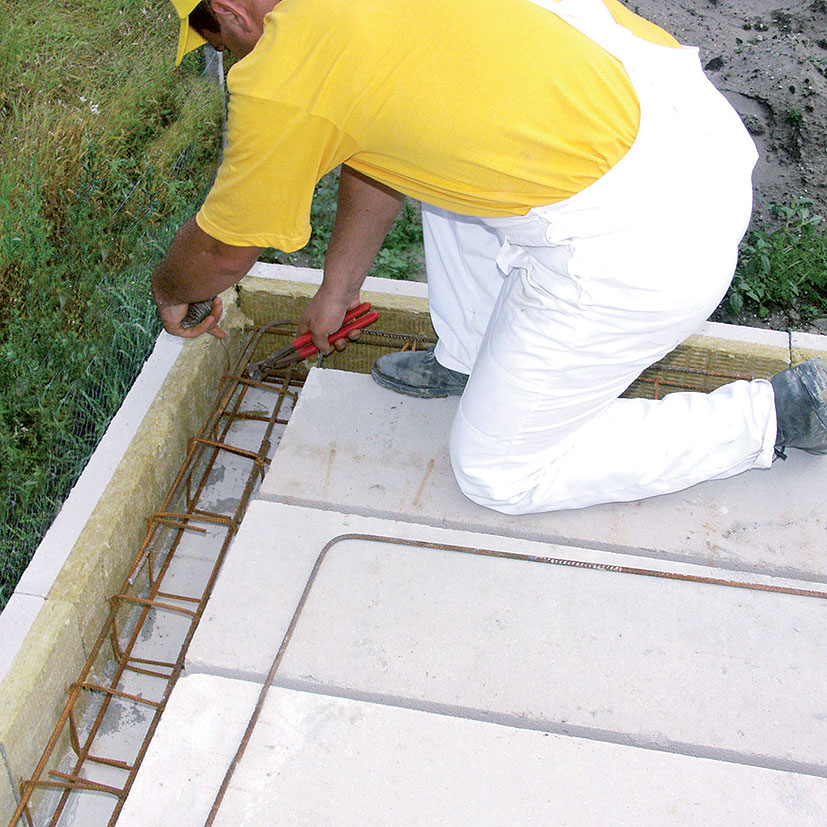

19 | Armokoลกe
Ako vencovรก vรฝstuลพ sa pouลพijรบ vopred pripravenรฉ armokoลกe. Ak nie je v projekte statiky stanovenรฉ inak, pouลพijรบ sa min. 4 ks profilov โˆ…โ€ฏ10โ€ฏmm v pozdฤบลพnom smere a strmene โˆ… 6 mm v rozstupoch pribliลพne 250 mm. Spojovanie pozdฤบลพnej vรฝstuลพe moลพno vykonaลฅ s presahom min. 600 mm.

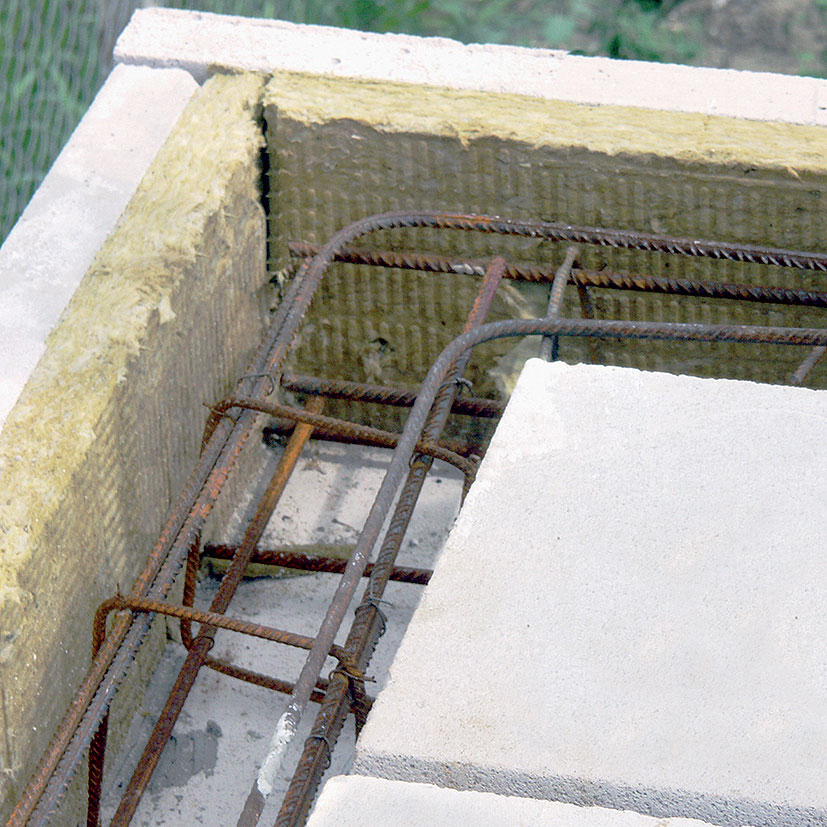

20 | Vรฝstuลพ v rohoch stavby
Zรกroveลˆ treba dbaลฅ aj na prepojenie pozdฤบลพnej vรฝstuลพe v rohoch stavby.

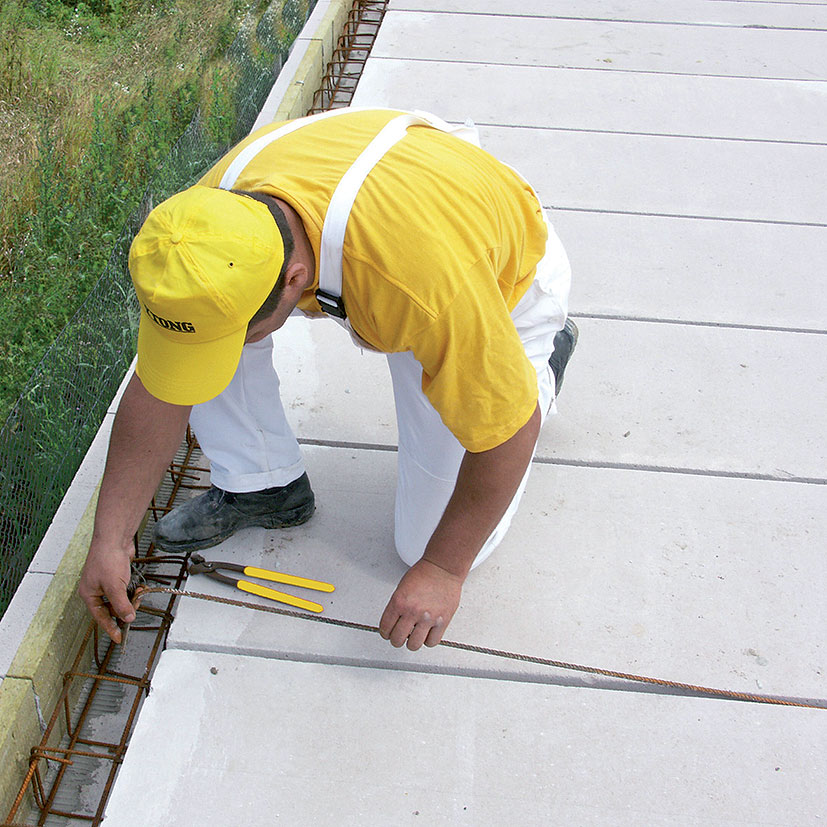

21 | Vรฝstuลพ v zalievacรญch drรกลพkach
Do zalievacรญch drรกลพok v dielcoch sa vloลพรญ vรฝstuลพ s minimรกlnym profilom โˆ… 8 mm so 150โ€ฏmm hรกkmi na koncoch, ktorรฉ sa zakotvia do obvodovรฉho venca.

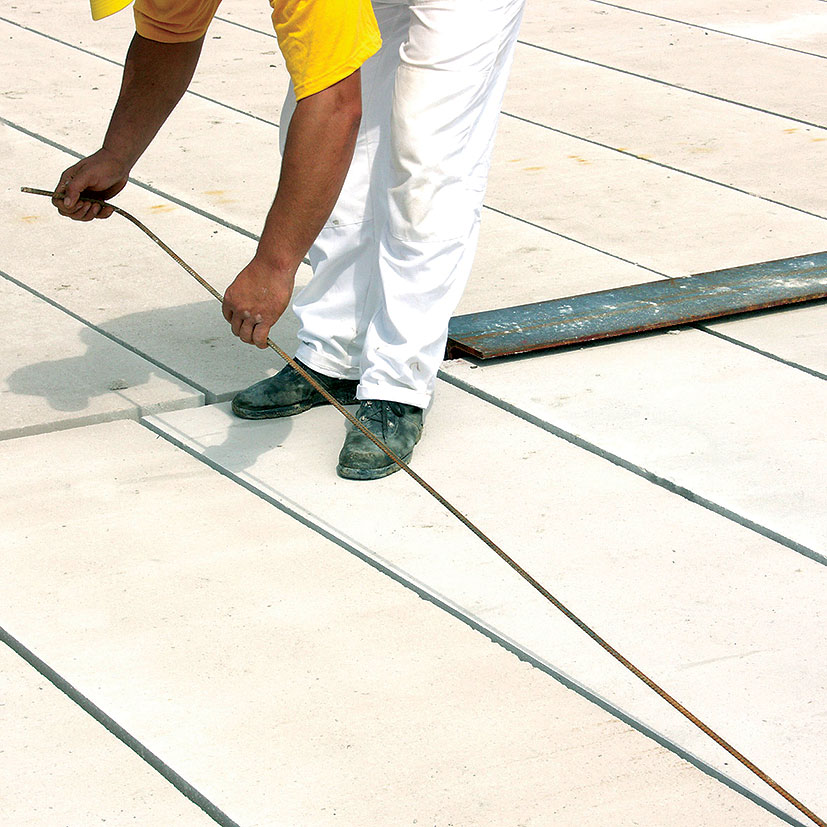

22 | Zakotvenie nad stredovรฝmi mรบrmi
Vรฝstuลพ v zalievacรญch drรกลพkach sa zakotvรญ na koncoch 150 mm hรกkmi aj do venca nad stredovรฝmi nosnรฝmi mรบrmi.

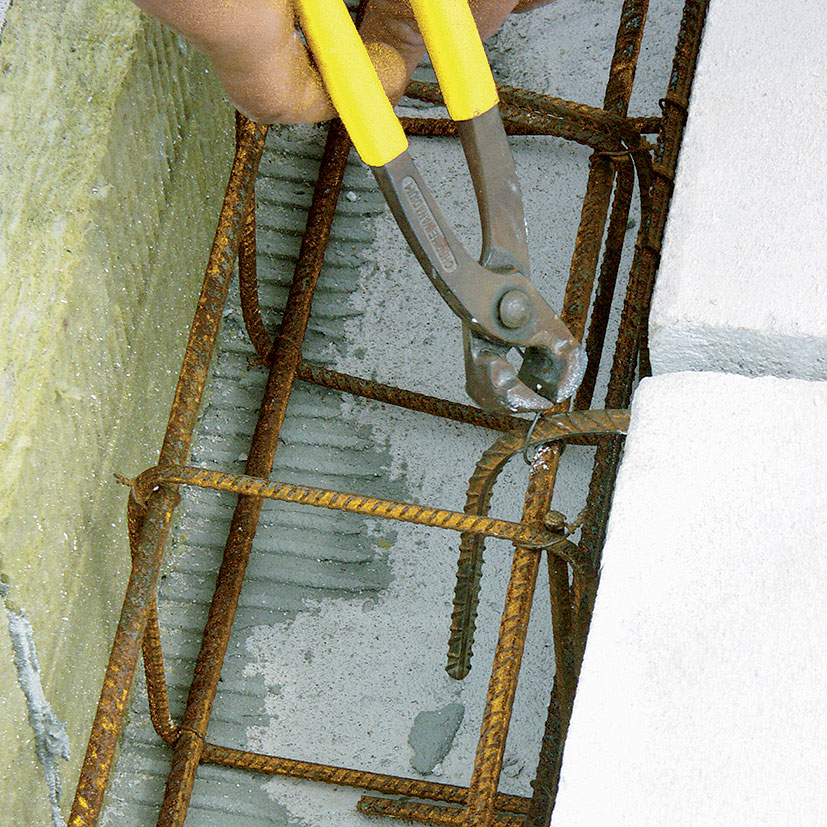

23 | Zafixovanie vรฝstuลพe
Sprรกvne zahรกknutรก vรฝstuลพ umiestnenรก v zalievacej drรกลพke do venca. Jej poloha sa zafixuje rรกdlovacรญm drรดtom o vรฝstuลพ venca.

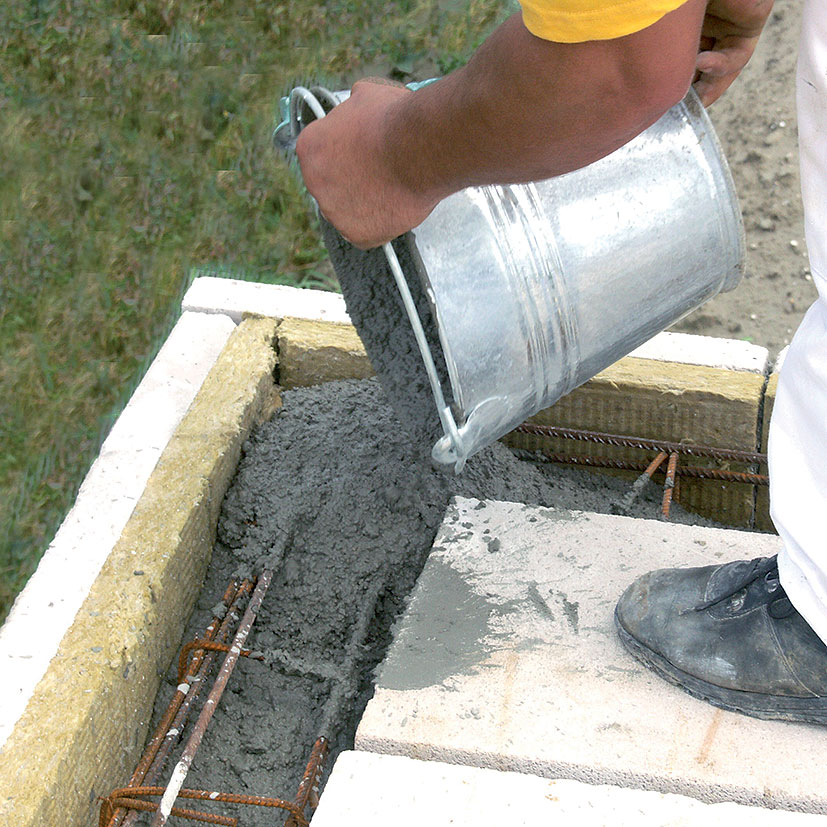

24 | Betรณnovanie venca
Po uloลพenรญ vลกetkej vรฝstuลพe sa veniec vybetรณnuje. Pri opatrnom postupe netreba vencovรฉ tvรกrnice dodatoฤne fixovaลฅ. Okrem tepelnej izolรกcie tvoria aj stratenรฉ debnenie pre veniec.

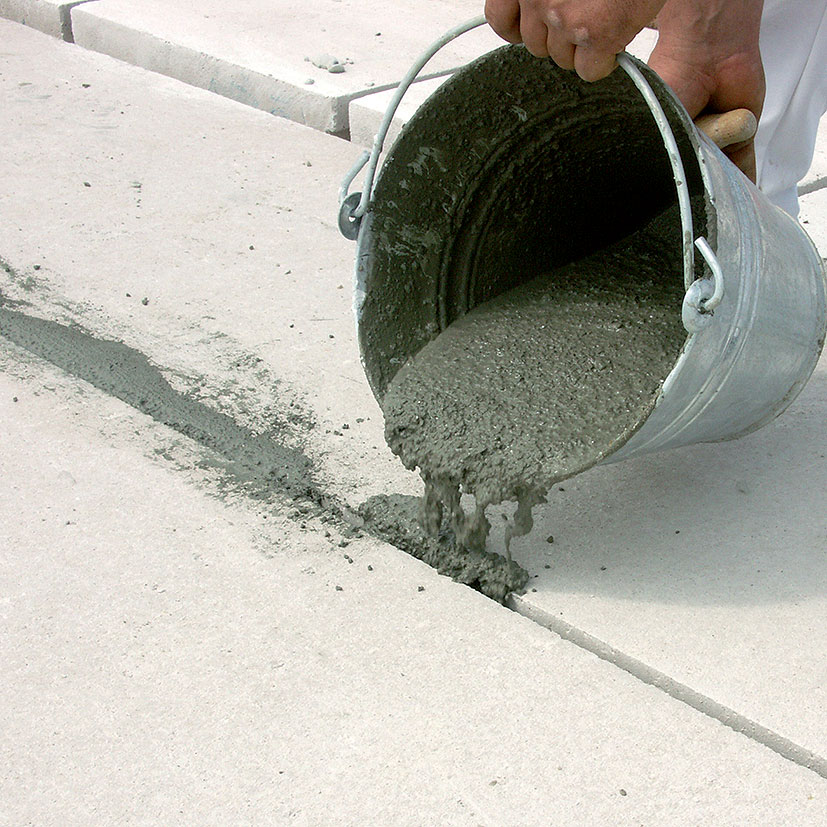

25 | Betonรกลพ drรกลพok medzi dielcami
Zรกroveลˆ s betonรกลพou venca sa zalejรบ drรกลพky medzi stropnรฝmi dielcami. Pouลพije sa betรณnovรก zmes s veฤพkosลฅou zrna kameniva max.โ€ฏ4โ€ฏmm vhodnej konzistencie.

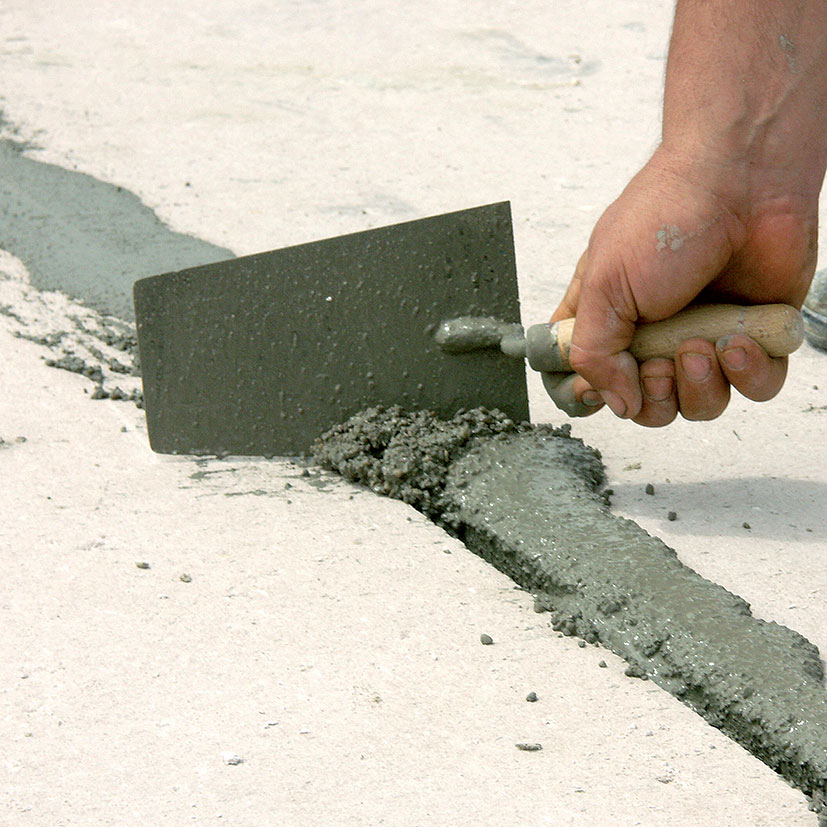

26 | Uhladenie a zarovnanie
Pozdฤบลพne drรกลพky medzi stropnรฝmi dielcami sa zalievajรบ murรกrskou lyลพicou. V hornej ฤasti mรก drรกลพka ลกรญrku 50 mm. Betรณn v drรกลพkach sa uhladรญ a zarovnรก murรกrskou lyลพicou.

Info o materiรกli:

  • Vystuลพenรฉ veฤพkorozmernรฉ stropnรฉ dielce z autoklรกvovanรฉho pรณrobetรณnu, P4,4 โ€“ 600, P 4,4 โ€“ 700, trieda reakcie na oheลˆ A1, poลพiarna odolnosลฅ EI180, sรบฤiniteฤพ tepelnej vodivosti ฮป = 0,16 aลพ 0,18 W/(m . K).

ฤŒo budete potrebovaลฅ

  • Stropnรฝ dielec Ytong stropnรฝ dielec P 4,4 โ€“ 600 alebo Pโ€ฏ4,4 โ€“ 700, m2    od 45,36 โ‚ฌ
  • Tenkovrstvovรก lepiaca malta: Ytong lepiaca malta ลกedรก, spotreba: pribliลพne 0,14 kg/m2, papierovรฉ vrece, 17 kg    6,24 โ‚ฌ
  • Ytong vencovรก tvรกrnica, rozmery (ลก ร— v ร— d): 125 ร— 249 ร— 599 mm, ks    4,50 โ‚ฌ
  • Oceฤพovรก vรฝmena Profil HEA alebo HEB
  • Vรฝstuลพ nad strednรฝm nosnรฝm mรบrom rebrรญฤek s dvomi pozdฤบลพnymi prรบtmi, โˆ… 10 mm
  • Armokรดลก 4 ks profilov โˆ… 10 mm v pozdฤบลพnom smere aโ€ฏstrmene โˆ… 6 mm po 250 mm
  • Vรฝstuลพ do drรกลพok, min. profil โˆ… 8 mm, hรกky na konci โ€“ 150 mm
  • Rรกdlovacรญ drรดt
  • Betรณn: veฤพkosลฅ zrna kameniva max. 4 mm
  • Nรกradie a pomรดcky: zdvรญhacia technika, plรกtennรฉ popruhy, nรญzkootรกฤkovรฉ elektrickรฉ mieลกadlo, plastovรก nรกdoba, oceฤพovรฉ pรกฤidlo, zubovรก lyลพica, murรกrska lyลพica, hoblรญk, elektrickรก pรกsovรก pรญla, montรกลพne klieลกte

tip: Povrchovรก รบprava ยญdielcov

Na vnรบtornรบ omietku stropnรฝch dielcov moลพno pouลพiลฅ sadrovรฉ a vรกpenno-sadrovรฉ omietky. Povrchovรฉ รบpravy by mali byลฅ prieduลกnรฉ a vodoodpudivรฉ.

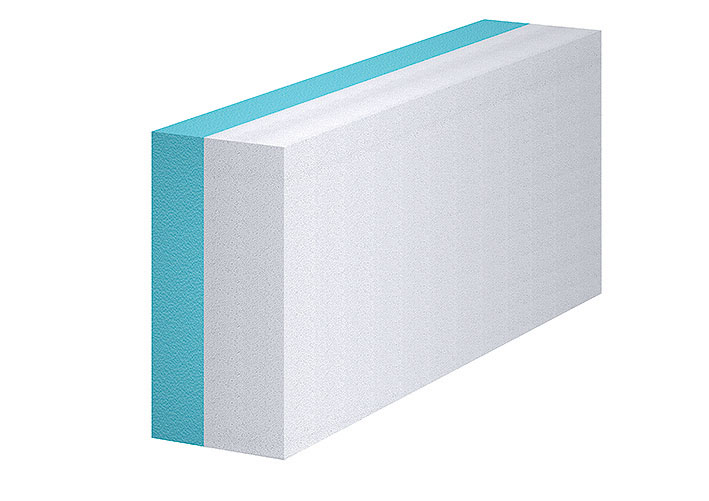

Vencovรก tvรกrnice

Vencovรก tvรกrnic je vhodnรก na vytvorenie stratenรฉho debnenia stuลพujรบceho obvodovรฉho venca stropu a dodatoฤnรฉ zateplenie vonkajลกรญch stien. Je vyrobenรฝ z pรณrobetรณnu znaฤky P2 โ€“ 350s tepelnoizolaฤnou vrstvou na bรกze extrudovanรฉho polystyrรฉnu. Ako povrchovรก omietka je vhodnรก ฤพahkรก omietka urฤenรก na pรณrobetรณn s pevnosลฅou v tlaku Rd = 2 aลพ 5 MPa. Pri aplikรกcii je potrebnรฉ dodrลพiavaลฅ hrรบbku vrstvy omietky odporรบฤanรบ vรฝrobcom v technologickom postupe. Stupeลˆ horฤพavosti: vรฝrobok zaradenรฝ ako materiรกl so stupลˆom horฤพavosti A bez skรบลกania a spฤบลˆa kritรฉria triedy A1 podฤพa STN EN 13501-1, EPS: Eurotrieda E.

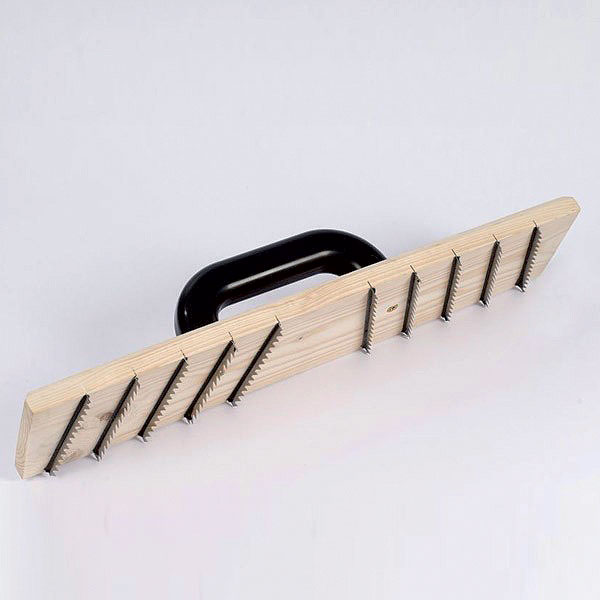

Hoblรญk

Hoblรญk na ruฤnรฉ zarovnรกvanie loลพnรฝch plรดch, prรญpadne na odstrรกnenie vรคฤลกรญch nerovnostรญ povrchu stien a pรณrobetรณnovรฝch tvรกrnic. Cena:    8,52 โ‚ฌ

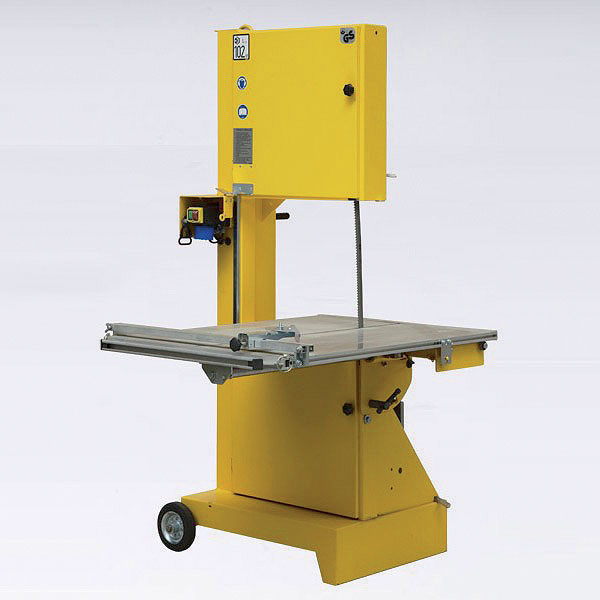

Elektrickรก ยญpรกsovรก pรญla

Elektrickรก pรกsovรก pรญla na presnรฉ a rรฝchle rezanie pรณrobetรณnovรฝch tvรกrnic, dosiek, U-profilov a vencoviek, najmรค na vรคฤลกรญch stavbรกch. Mรก priamy pohon a automatickรฉ vypรญnanie, motor na striedavรฝ prรบd o napรคtรญ 230โ€ฏV. Hmotnosลฅ 125 kg, vรฝลกku 175โ€ฏcm. Cena:    4 798,80 โ‚ฌ

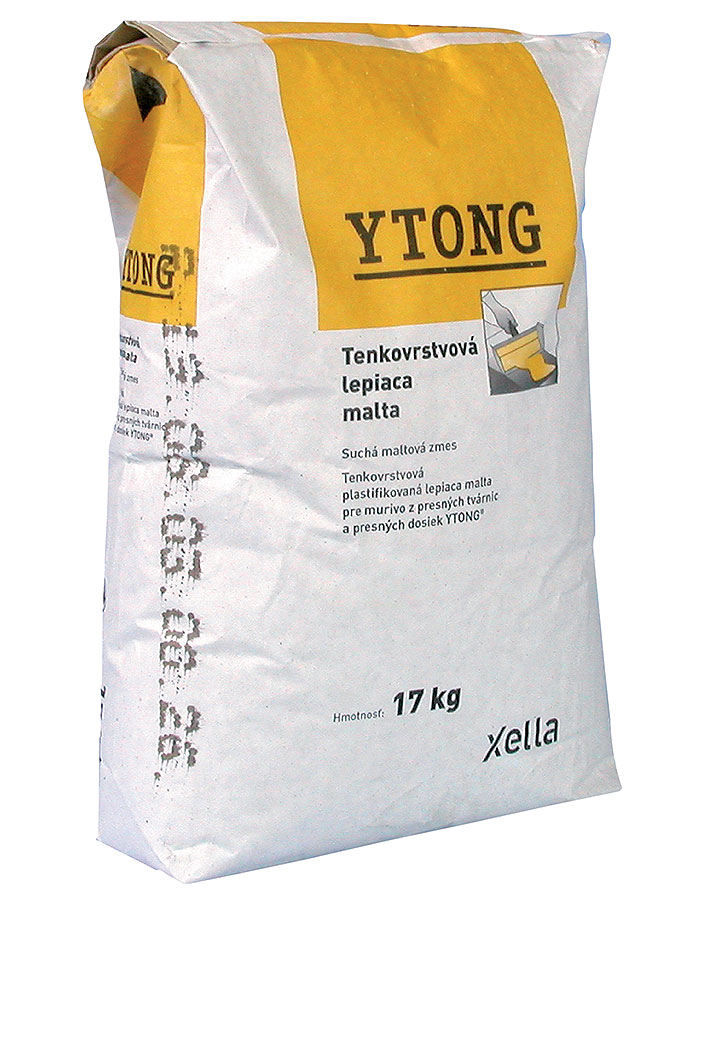

Lepiaca malta

Minerรกlna malta Ytong, lepiaca malta sivรก s obsahom plastifikรกtorov, je urฤenรก do interiรฉru aj exteriรฉru, na tenkovrstvovรฉ spรกjanie tvรกrnic, dosiek, stropnรฝch dielcov, U-profilov, vencoviek, prekladov, prekladovรฝch trรกmov a schodiskovรฝch dielcov. Minimรกlna pevnosลฅ v tlaku je 10 N/mm2, zrnitosลฅ do 0,63 mm. Maltu nie je vhodnรฉ spracovรกvaลฅ pri teplote niลพลกej ako +5โ€ฏยฐC.

TEXT: spracovanรฉ z podkladov Ytong
FOTO: Xella

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
