Montรกลพ svetlovodu do ลกikmej strechy (pracovnรฝ postup)

Partneri sekcie:

Zรกkladnou sรบฤasลฅou svetlovodu je hornรฝ rรกm, difรบzor, rovnรฝ teleskopickรฝ diel a dve kolenรก.

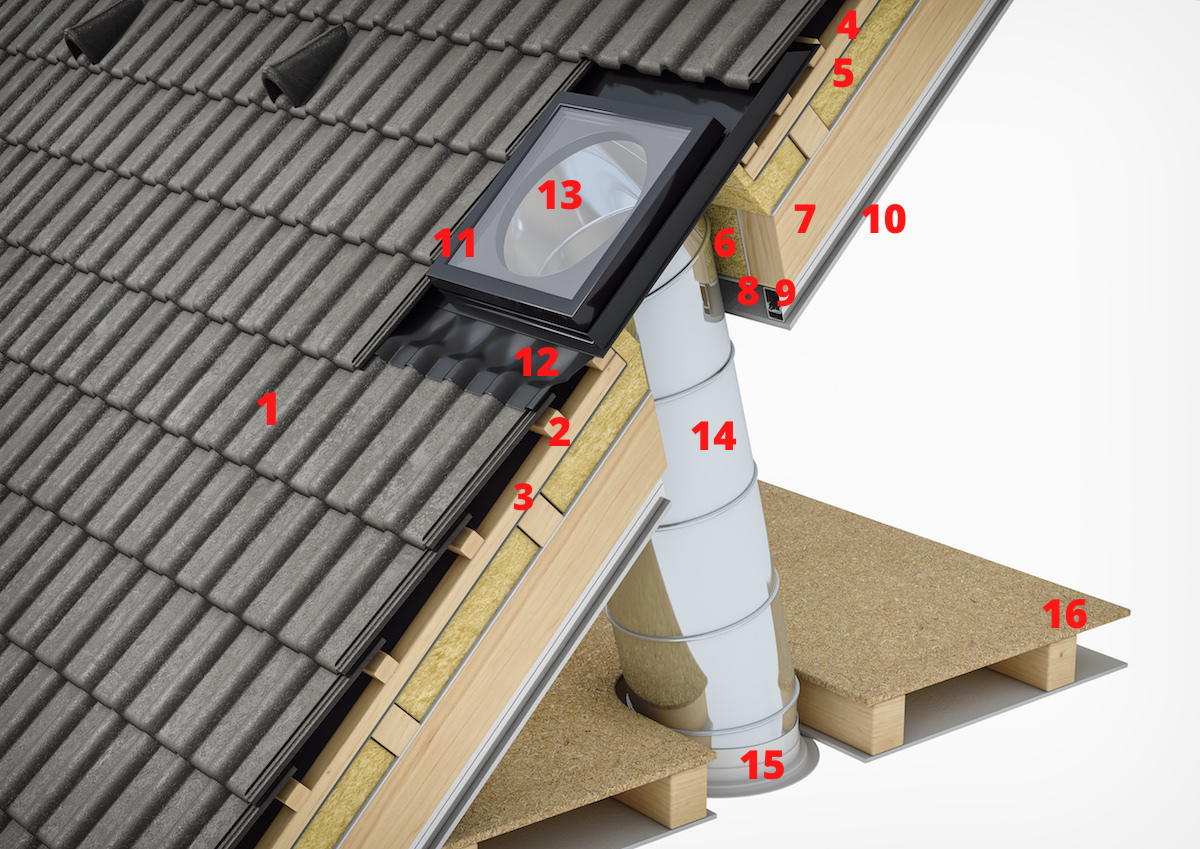

Detail osadenia svetlovodu do ลกikmej strechy

1 | Streลกnรก krytina
2 | Lata
3 | Kontralata
4 | Hydroizolaฤnรก fรณlia
5 | Tepelnรก izolรกcia nad krokvami
6 | Tepelnรก izolรกcia medzi krokvami
7 | Krokva
8 | Parotesnรก fรณlia
9 | Konลกtrukcia podhฤพadu
10 | Sadrokartรณnovรฝ podhฤพad
11 | Vonkajลกรญ streลกnรฝ modul svetlovodu so zabudovanรฝm pripojenรญm
12 | Spodnรก manลพeta streลกnรฉho modulu
13 | Zasklenie streลกnรฉho modulu
14 | Vysokoreflexnรฝ tubus svetlovodu
15 | Rรกm difรบzora + difรบzor
16 | Stropnรก konลกtrukcia podkrovia

Detail osadenia svetlovodu do ลกikmej strechy
Detail osadenia svetlovodu do ลกikmej strechy | Zdroj: Mgr. art. Jรกn Malรญk

ฤŒo budete potrebovaลฅ

  • Svetlovod do profilovanej streลกnej krytiny
    Svetlovod VELUX TWR OK10 (svetlovod s pevnรฝm tubusom)
    priemer tubusu: 250 mm (370 mm pre osadzovacรญ rรกm), ks = 365 โ‚ฌ
    alebo
    Svetlovod VELUX TWR OK14 (svetlovod s pevnรฝm tubusom)
    priemer tubusu: 350 mm (470 mm pre osadzovacรญ rรกm), ks = 419 โ‚ฌ
  • Svetlovod do plochej streลกnej krytiny
    Svetlovod VELUX TLR OK14 (svetlovod s pevnรฝm tubusom)
    priemer tubusu: 350 mm (470 mm pre osadzovacรญ rรกm), ks = 478 โ‚ฌ
  • Pรกska na prelepenie hydroizolaฤnej fรณlie
  • Nรกradie a pomรดcky
    skrutkovaฤ
    meter
    ceruzka
    akumulรกtorovรฝ skrutkovaฤ
    odlamovacรญ nรดลพ
    ruฤnรก elektrickรก priamoฤiara pรญla alebo reลฅazovรก pรญla

POZOR!

Prepojenie parozรกbran svetlovodu a strechy
Veฤพmi dรดleลพitรฉ je sprรกvne prepojenie parozรกbrany svetlovodu s existujรบcou parozรกbranou streลกnej konลกtrukcie.

TIP

PARAMETRE SVETLOVODU
Svetlovody VELUX sa vyrรกbajรบ vo variante na montรกลพ do profilovanej streลกnej krytiny s max. vรฝลกkou profilu 120 mm a na montรกลพ do plochej krytiny s max. vรฝลกkou do 16 mm (2 ร— 8 mm). Svetlovod sa dodรกva ako kompletnรก sรบprava s jednotlivรฝmi dielmi urฤenรฝmi na napojenie na vonkajลกej a vnรบtornej strane budovy, ako aj s dielmi slรบลพiacimi na ich vzรกjomnรฉ prepojenie.

Zรกkladnou sรบฤasลฅou svetlovodu je hornรฝ rรกm, difรบzor, rovnรฝ teleskopickรฝ diel a dve kolenรก. Na rรกm s tvrdenรฝm sklom so samoฤistiacou povrchovou รบpravou a integrovanรฝm polyuretรกnovรฝm lemovanรญm v ฤiernej farbe (svetlovod do strechy s profilovanou krytinou) alebo na rรกm s integrovanรฝm plechovรฝm lemovanรญm v sivej farbe (svetlovod do strechy s plochou krytinou) nadvรคzuje tubus s priemerom 250 mm alebo 350 mm.

V miestnosti tubus vyรบsลฅuje kruhovรฝm difรบzorom s akrylรกtovรฝm dvojsklom. Celkovรก dฤบลพka vysokoreflexnรฉho tubusu je v zรกkladnom balenรญ 1 aลพ 1,8 m, s predlลพujรบcimi dielmi aลพ 6 m. Dฤบลพka svetlovodu by nemala byลฅ menej ako 1 m.

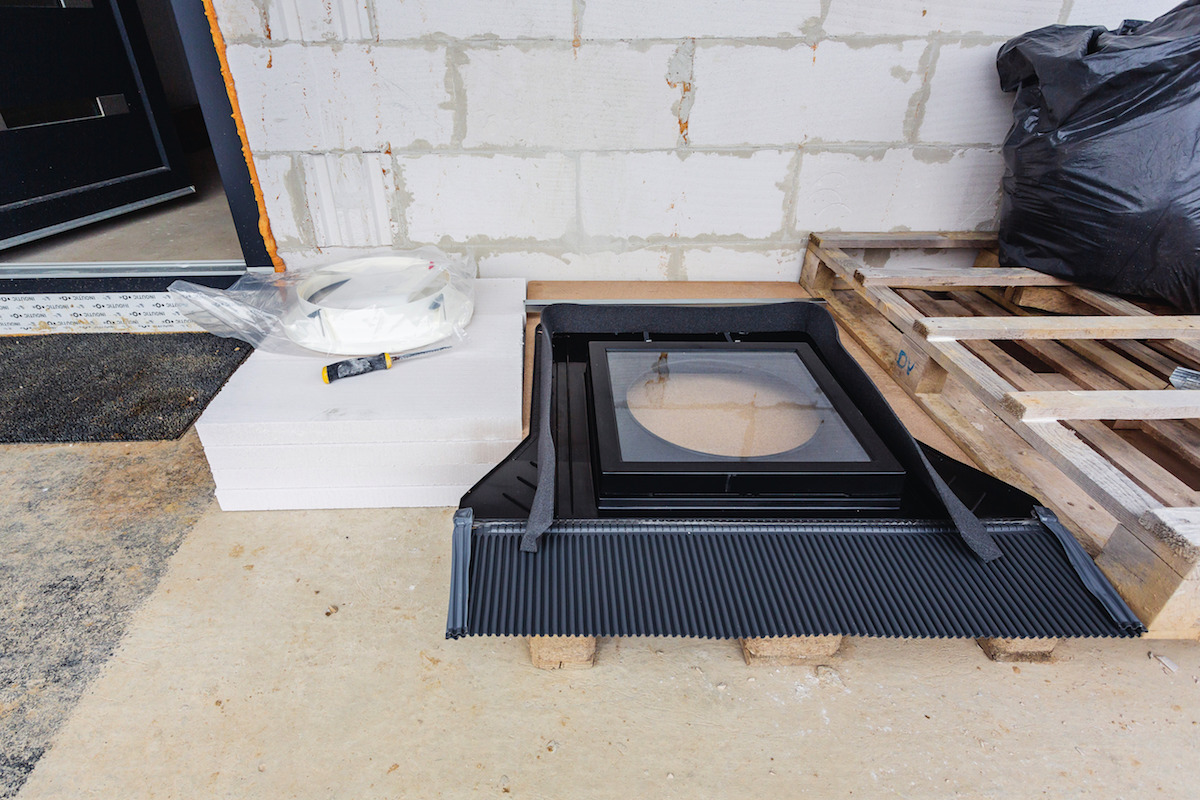

01 | Kompletnosลฅ dodรกvky

Pred zaฤiatkom montรกลพe sa skontroluje kompletยญnosลฅ dodรกvky. Svetlovod sa dodรกva ako kompletยญnรก sรบprava. Zรกkladnou sรบฤasลฅou svetlovodu je hornรฝ rรกm, difรบzor, rovnรฝ teleskopickรฝ diel a dve kolenรก.

01 Kompletnosลฅ dodรกvky
01 Kompletnosลฅ dodรกvky | Zdroj: Velux v spoluprรกci so Stavmat Stavebniny

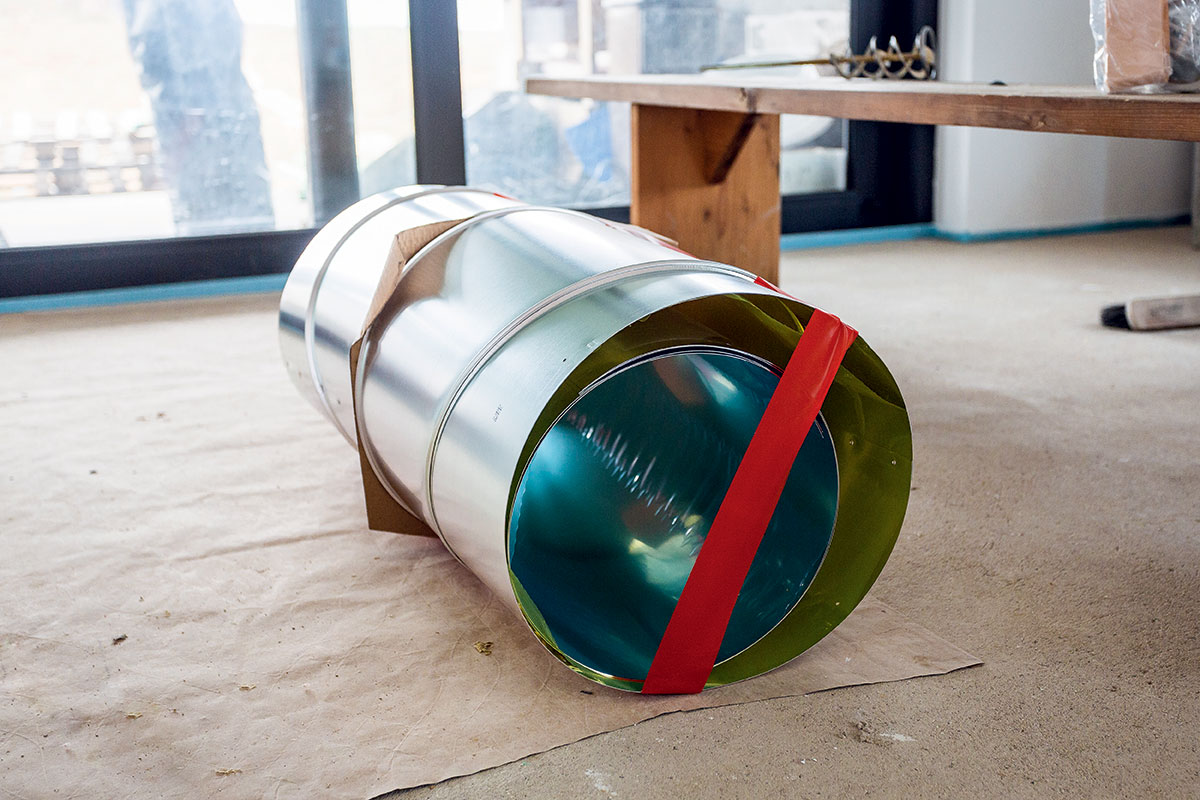

02 | Vysokoreflexnรฝ tubus

V zรกkladnej sรบprave svetlovodu sa nachรกdza vyยญsokoreflexnรฝ tubus s dฤบลพkou do 1,8 metra, je vลกak moลพnรฉ doobjednaลฅ predlลพujรบce diely. Dฤบลพka svetloยญvodu by nikdy nemala byลฅ menej ako 1 meter.

02 Vysokoreflexnรฝ tubus
02 Vysokoreflexnรฝ tubus | Zdroj: Velux v spoluprรกci so Stavmat Stavebniny

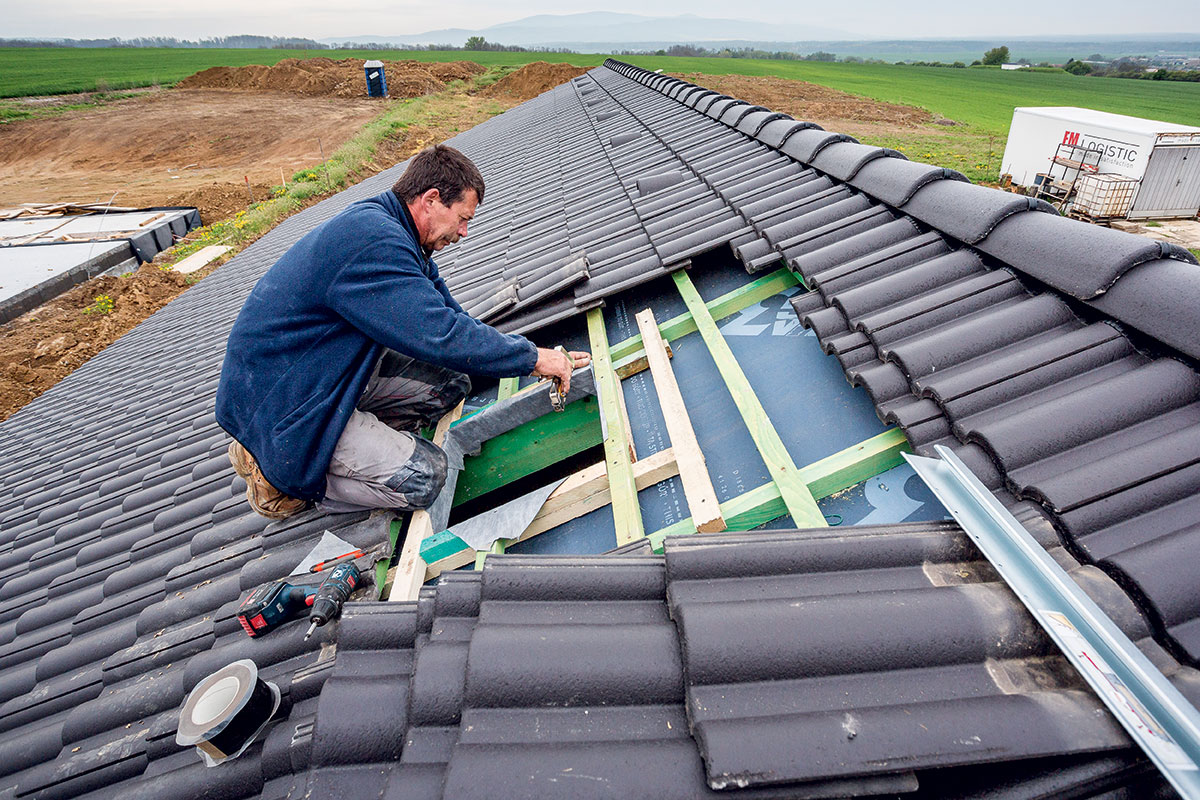

03 | Montรกลพny otvor

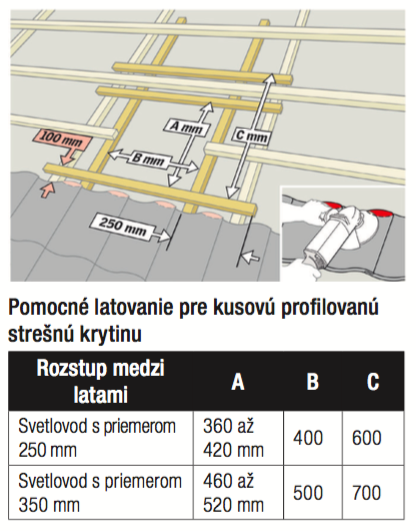

Zo ลกikmej strechy sa odstrรกni ฤasลฅ streลกnej krytiny. Do strechy sa vyreลพe montรกลพny otvor s rozmermi 380 ร— 420 mm (tubus โˆ… 250 mm) alebo 500 ร— 520 mm (tubus โˆ… 350 mm). Pridรก sa latovanie, na ktorรฉ sa z vonkajลกej strany upevnรญ narezanรก hydroizolaฤnรก fรณlia, a vo vลกetkรฝch ลกtyroch rohoch sa prelepรญ ลกpeciรกlnou pรกskou.

03 Montรกลพny otvor
03 Montรกลพny otvor | Zdroj: Velux v spoluprรกci so Stavmat Stavebniny

04 | Zrezanie latovania

Po prichytenรญ hydroizolรกcie na latovanie sa laty podฤพa potreby zreลพรบ a pripravรญ sa miesto na drenรกลพny ลพliabok na bezpeฤnรฝ odtok vody mimo prechodu svetlovodu cez strechu.

04 Zrezanie latovania
04 Zrezanie latovania | Zdroj: Velux v spoluprรกci so Stavmat Stavebniny

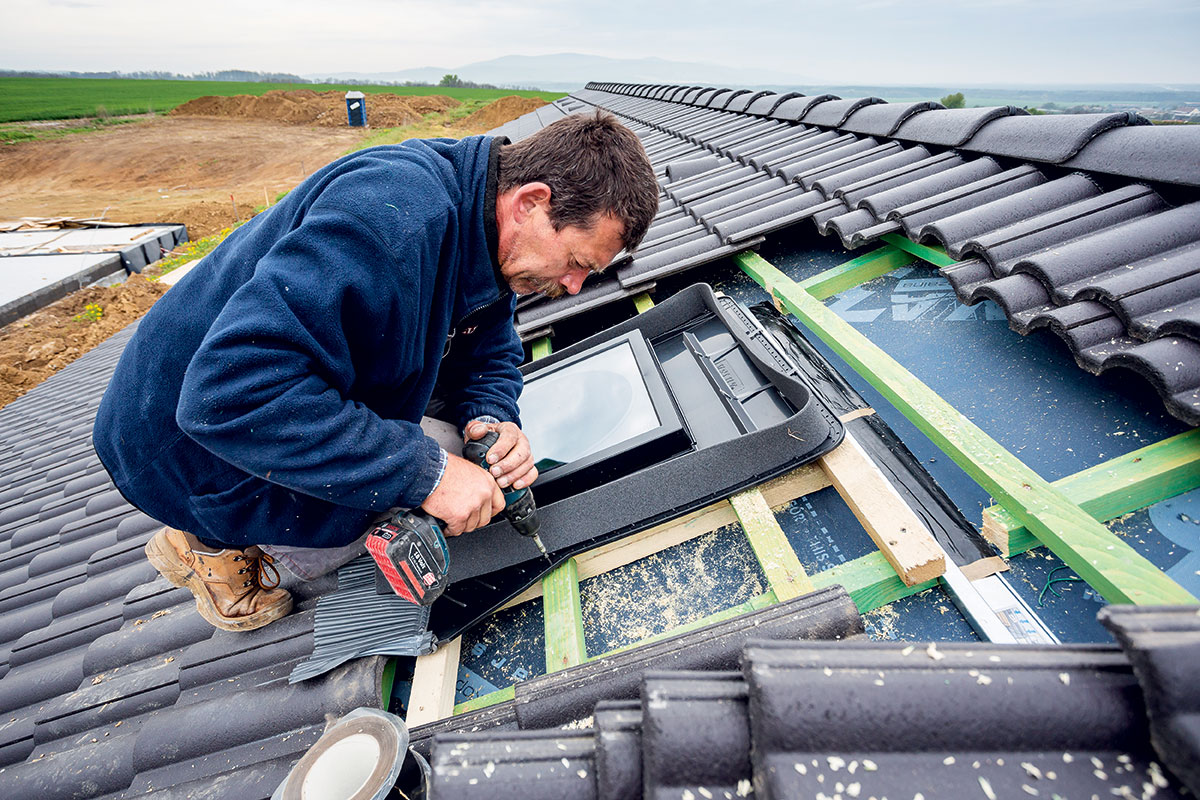

05 | Upevnenie streลกnรฉho modulu

Vonkajลกรญ streลกnรฝ modul so zabudovanรฝm pripoยญjenรญm sa pomocou dodanรฝch skrutiek upevnรญ na nosnรบ konลกtrukciu.

05 Upevnenie streลกnรฉho modulu
05 Upevnenie streลกnรฉho modulu | Zdroj: Velux v spoluprรกci so Stavmat Stavebniny

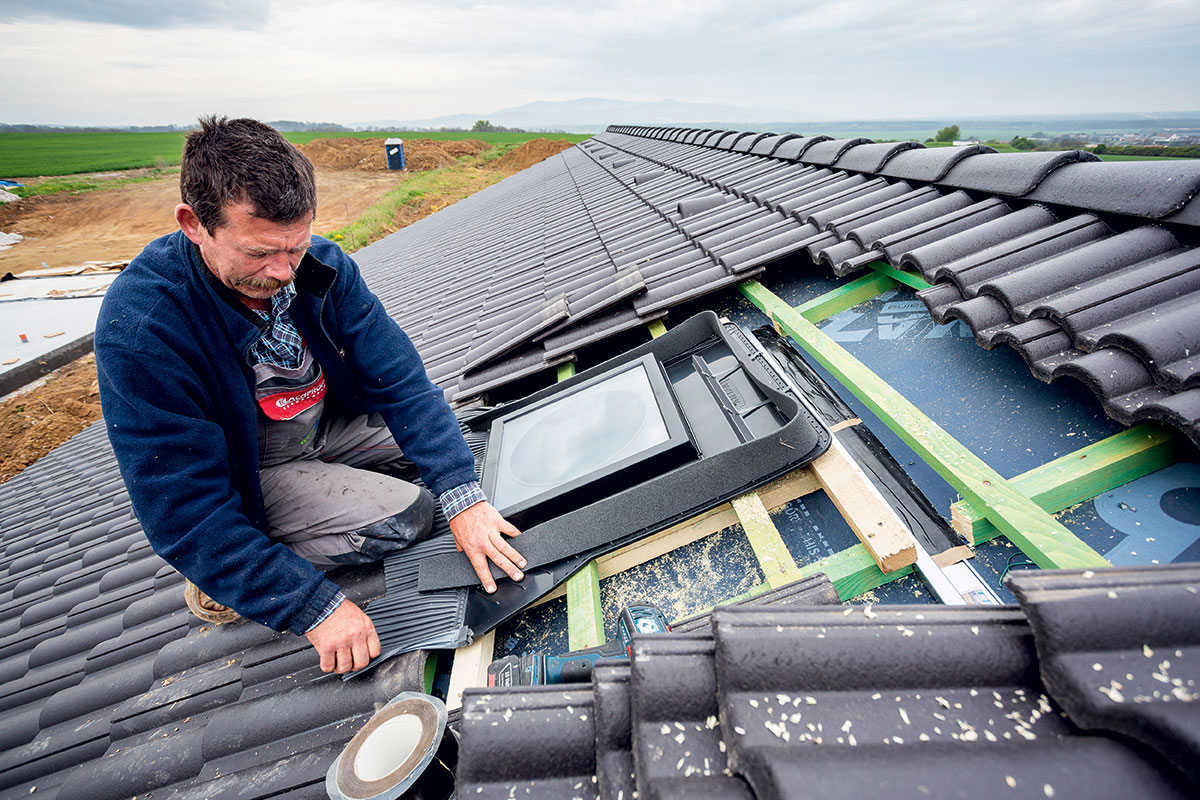

06 | รšprava manลพety

Na profilovanej streลกnej krytine sa spodnรก manลพeta streลกnรฉho modulu prispรดsobรญ a ohne tak, aby diel presne doฤพahol na krytinu. Manลพeta sa rozklepe kladivkom.

06 รšprava manลพety
06 รšprava manลพety | Zdroj: Velux v spoluprรกci so Stavmat Stavebniny
