Montáž tepenoizolačného žľabu
V prípade viacloďových hál a hál s pultovou alebo sedlovou strechou ukončenou atikou je potrebné navrhnúť systém odvodnenia do vnútornej dažďovej kanalizácie. Pre toto riešenie je vhodný napríklad systém vnútorného odvodnenia pomocu bezspádových prefabrikovaných zateplených medzistrešných a zaatikových žľabov. Žľab sa dodáva po jednotlivých dieloch, ktoré sa na stavbe zostavia a vzájomne spoja. Žľab sa môže navrhnúť ako medzistrešný s nábehmi na obidvoch stranách alebo ako zaatikový.
Čelá žľabu možno vybaviť prepadom. Osadenie prefabrikovaných žľabov sa odporúča realizovať na vopred pripravené oceľové háky v oceľovej konštrukcii vo vzdialenosti maximálne 2 000 mm a oceľovú konštrukciu vhodne prispôsobiť ich veľkosti a umiestneniu. Pri návrhu vnútorného žľabu treba myslieť na to, že sa vertikálne dažďové potrubie nesmie križovať s vodorovnými nosnými prvkami strešnej konštrukcie (prievlaky, stužovadlá a pod.).
Montážny postup
Celý žľab sa najskôr položí na vyrovnaný podklad. Maximálny odporúčaný rozpon medzi podpernými konštrukciami sú dva metre. V mieste prekrytia žľabov sa označí koniec prekrytia žľabových dielov (horný presah 150 mm). Ak podkladová konštrukcia nie je úplne rovná, má sa koncová časť žľabu upevniť. Vrchná časť žľabu sa postupne vysadí a uloží na bezpečné miesto. Od vyznačeného konca presahu na dne žľabu sa nanesú tri rady lepiaceho a tesniaceho montážneho tmelu (∅ 5 mm) vo vzdialenostiach od miesta vyznačenia – 25 mm (prvý pás tmelu), 75 mm (druhý pás tmelu) a 125 mm (tretí pruh tmelu). Pruh tmelu sa nanesie aj na presah spodného plechu (spodný presah 50 mm). Horná časť plechu sa nasadí späť na vrchnú časť žľabu. Treba dbať na to, aby boli žľaby na seba dôkladne prisadené a nezostala medzi nimi medzera v priečnom spoji.
Diely žľabu sa v mieste presahu spoja závitovými skrutkami z nehrdzavejúcej ocele vo vzájomnej vzdialenosti približne 75 mm a od hrany žľabu približne 25 mm. Ak sa použijú nity, musí sa otvor pre nit predvŕtať. Spoj sa v mieste predsadenej časti dôkladne očistí (z povrchu sa musí odstrániť prach a mastnota) a cez spoj sa nalepí po celom obvode žľabu butyl-alu strieborná lepiaca páska. V mieste spoja sa rozbalia PVC fóliové pásy so šírkou 20 cm, stred sa umiestni nad skrutkový spoj (prípadne nit) hladkou stranou dole, hrubou stranou nahor. PVC fóliové pásy sa na obidvoch stranách privaria pomocou horúcovzdušnej zváracej pištole na PVC povrch žľabu.

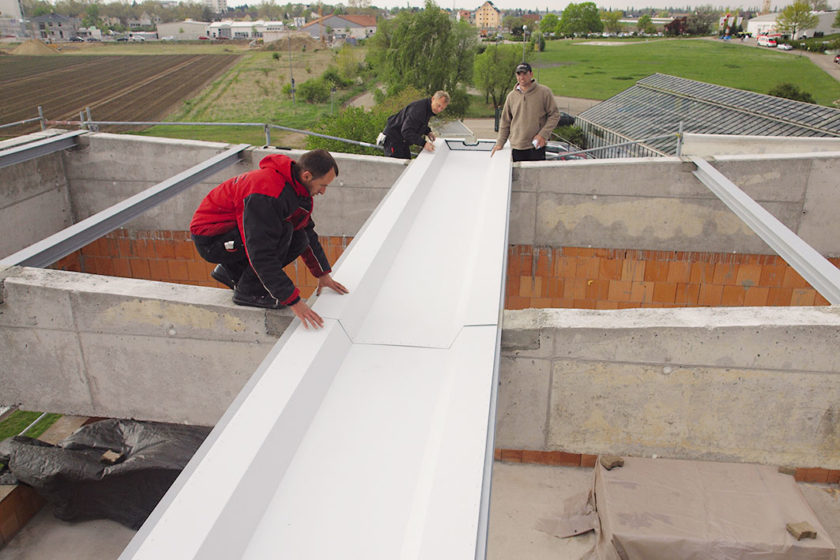

01 | Uloženie žľabu

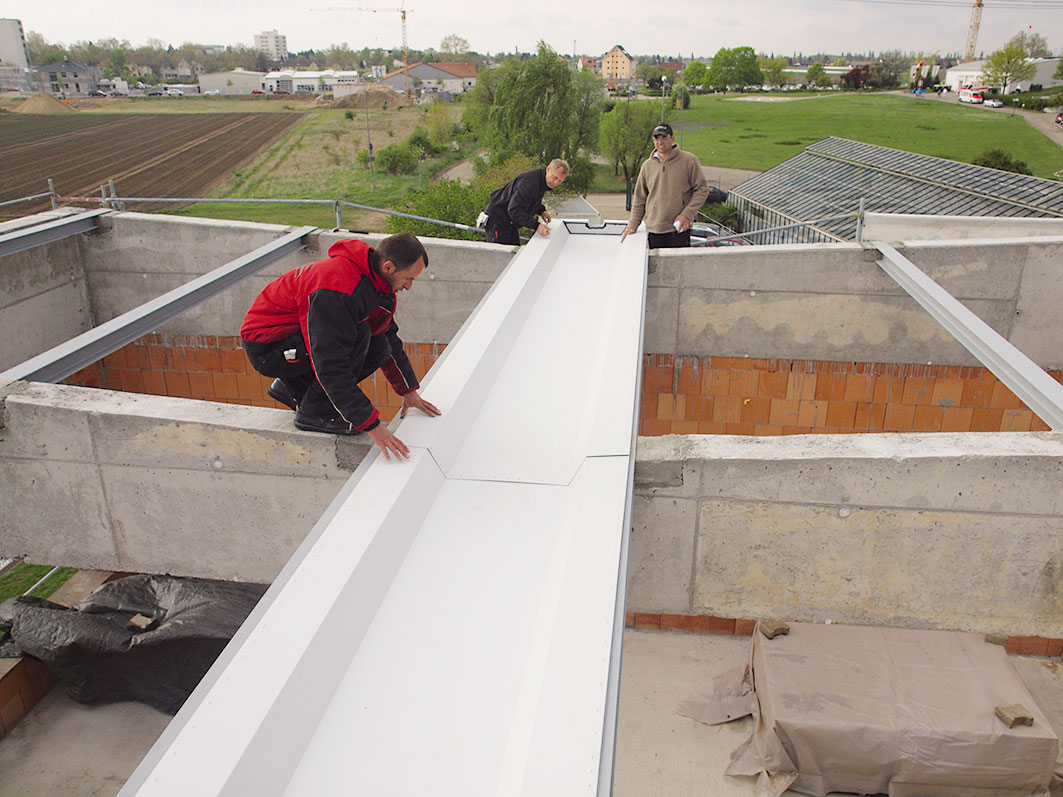

Celý žľab sa najskôr položí na vyrovnaný podklad. Maximálny odporúčaný rozpon medzi podpernými konštrukciami sú dva metre.

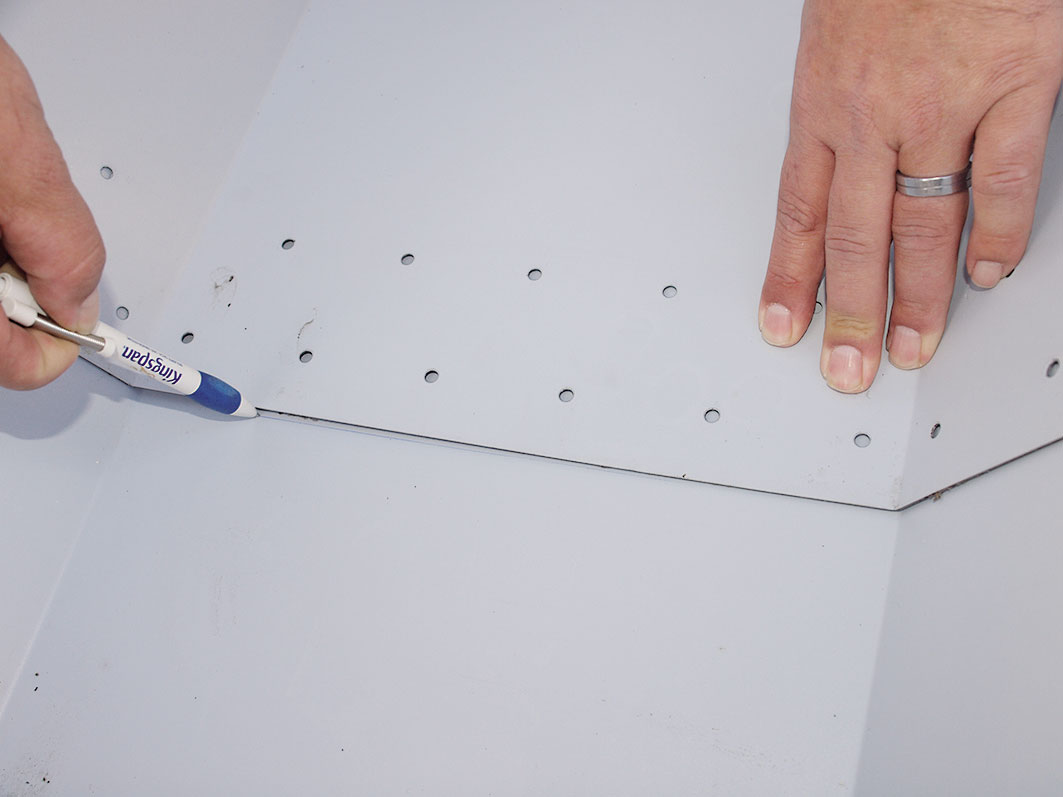

02 | Označenie prekrytia

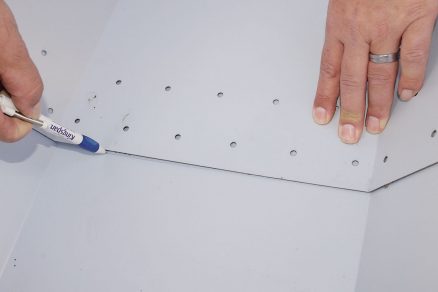

V mieste prekrytia žľabov sa označí koniec prekrytia žľabových dielov (horný presah 150 mm).

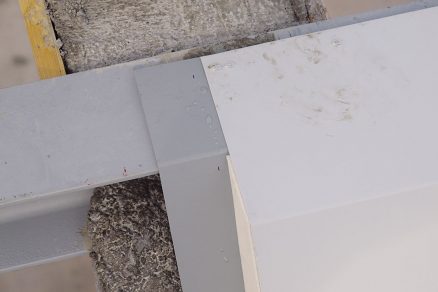

03 | Upevnenie žľabu

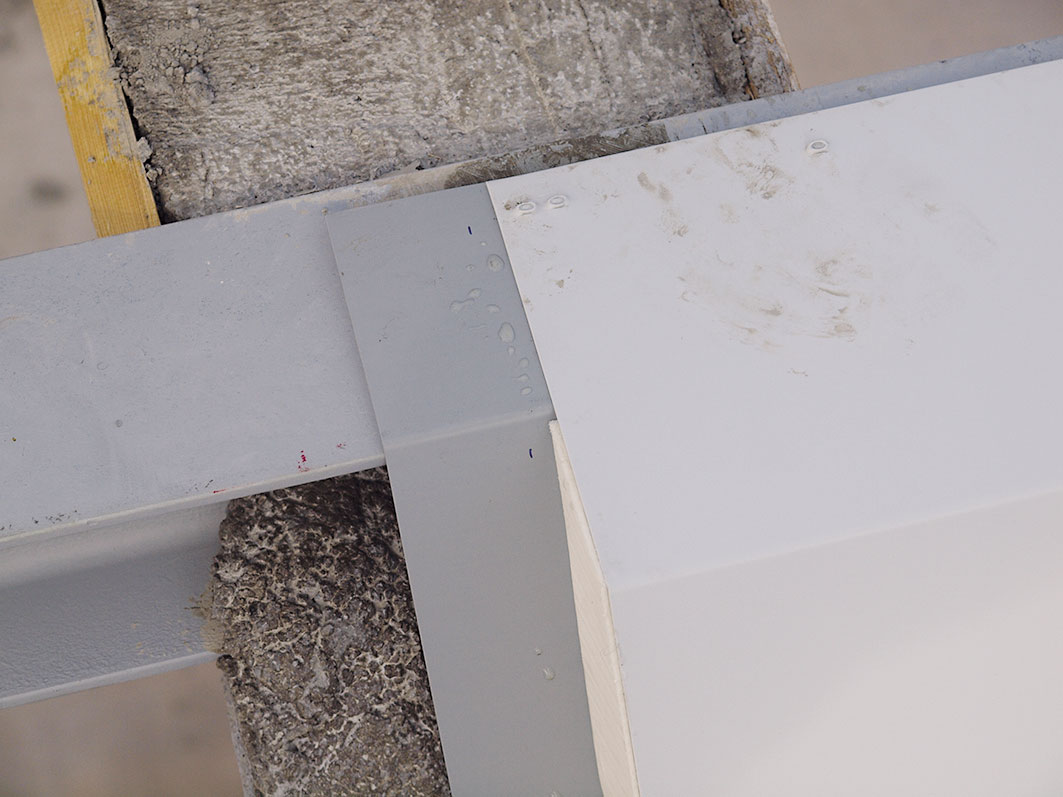

Ak podkladová konštrukcia nie je úplne rovná, má sa koncová časť žľabu upevniť.

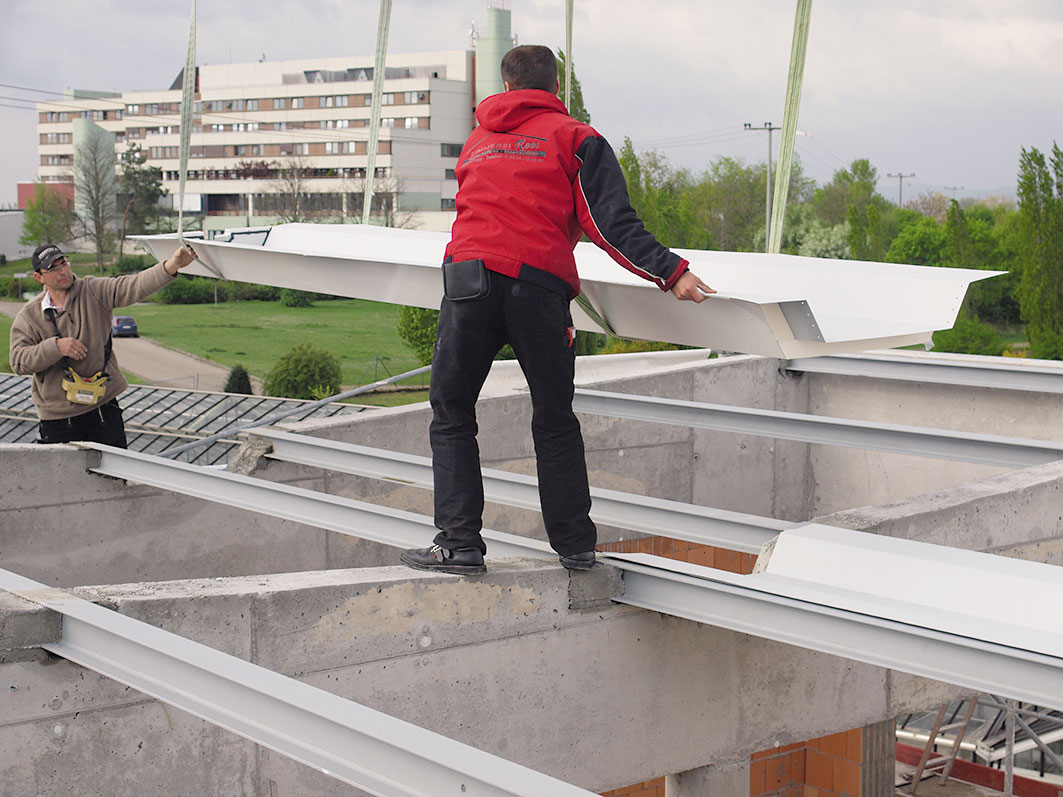

04 | Vysadenie žľabu

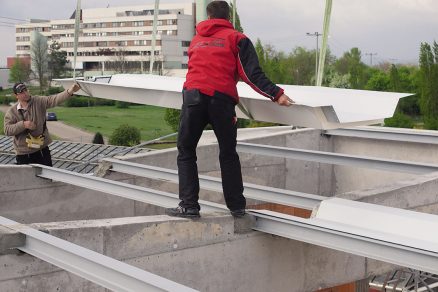

Vrchná časť žľabu sa postupne vysadí a uloží na bezpečné miesto.

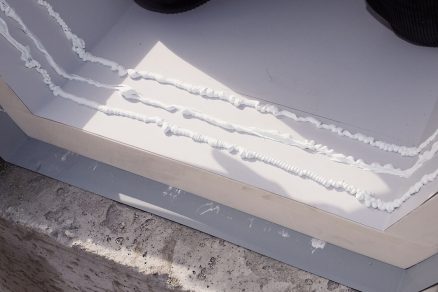

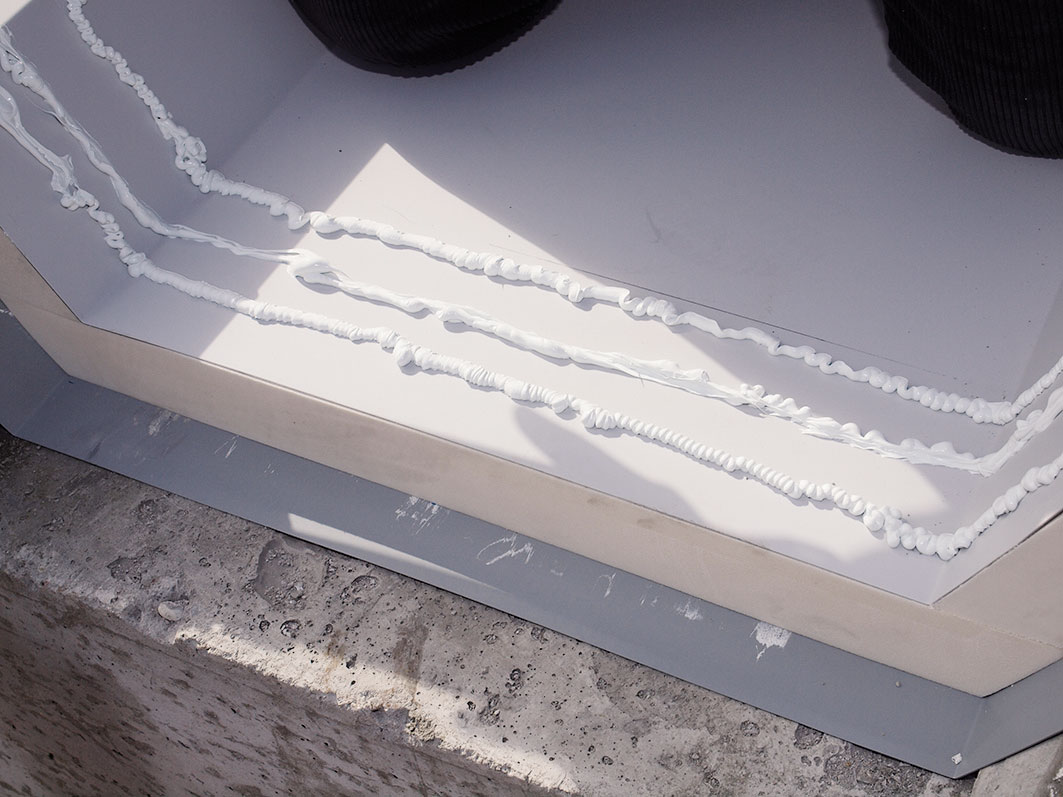

05 | Nanesenie tmelu

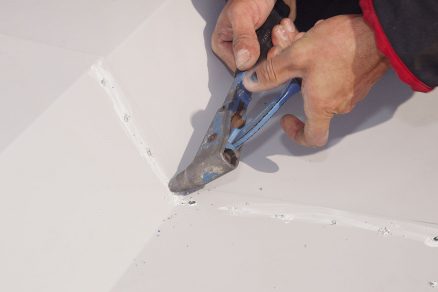

Od vyznačeného konca presahu na dne žľabu sa nanesú tri rady lepiaceho a tesniaceho montážneho tmelu (∅ 5 mm) vo vzdialenostiach od miesta vyznačenia – 25 mm (1. pás tmelu), 75 mm (2. pás tmelu) a 125 mm (3. pás tmelu). Pruh tmelu sa nanesie aj na presah spodného plechu (spodný presah 50 mm).
06 | Nasadenie žľabu

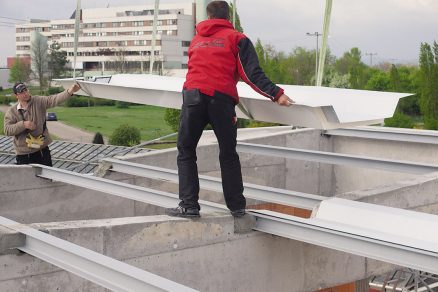

Horná časť plechu sa nasadí späť na vrchnú časť žľabu. Žľaby musia byť na seba dôkladne prisadené tak, aby medzi nimi nezostala medzera v priečnom spoji.
07 | Spojenie žľabov
Diely žľabu sa v mieste presahu spoja závitovými skrutkami z nehrdzavejúcej ocele alebo nitmi vo vzájomnej vzdialenosti približne 75 mm a od hrany žľabu približne 25 mm. Ak sa použijú nity, musí sa otvor pre nit predvŕtať.

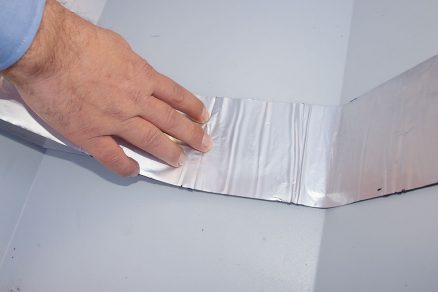

08 | Prelepenie spoja

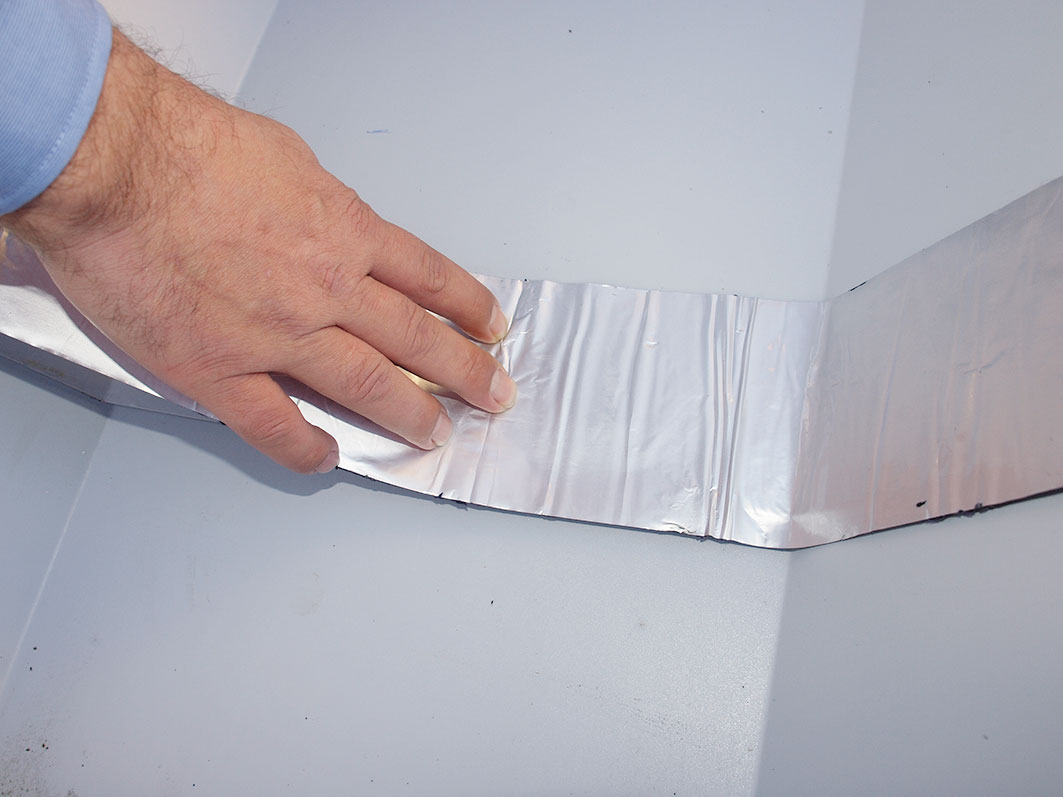

Spoj sa v mieste predsadenej časti dôkladne očistí (z povrchu sa musí odstrániť prach a mastnota) a cez spoj sa nalepí po celom obvode žľabu butyl-alu strieborná lepiaca páska.

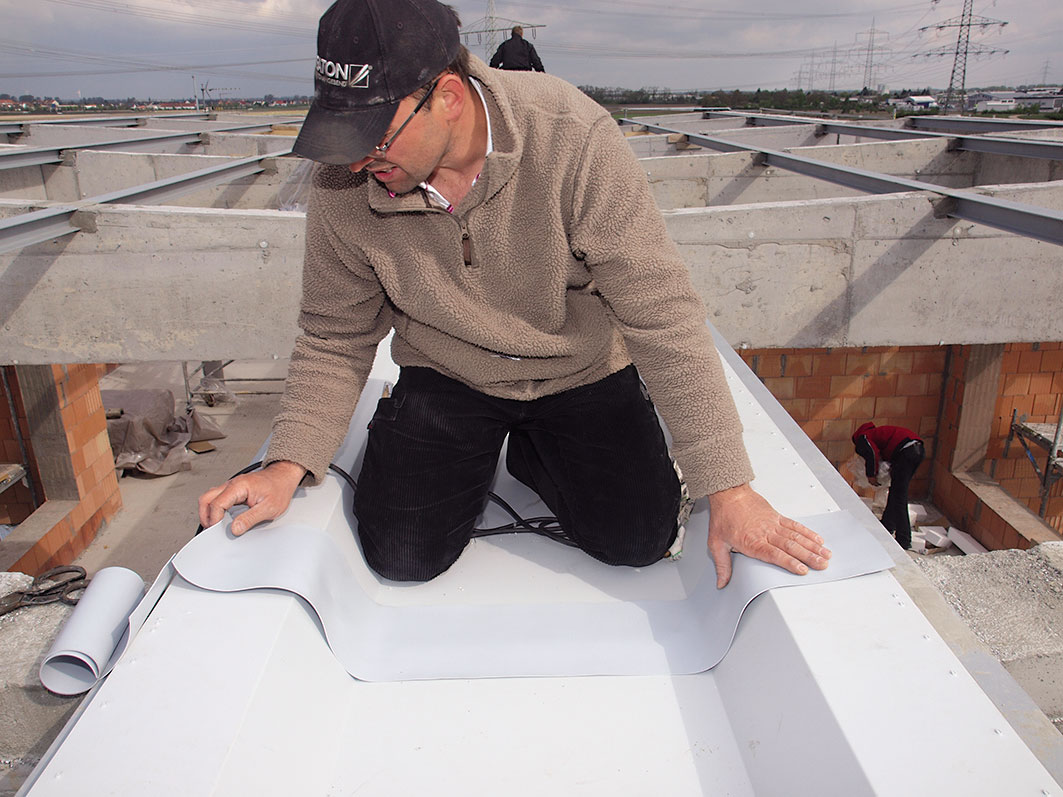

09 | PVC fóliové pásy
V mieste spoja sa rozbalia PVC fóliové pásy so šírkou 20 cm, stred sa umiestni nad skrutkový spoj (prípadne nit) hladkou stranou dole, hrubou stranou nahor.

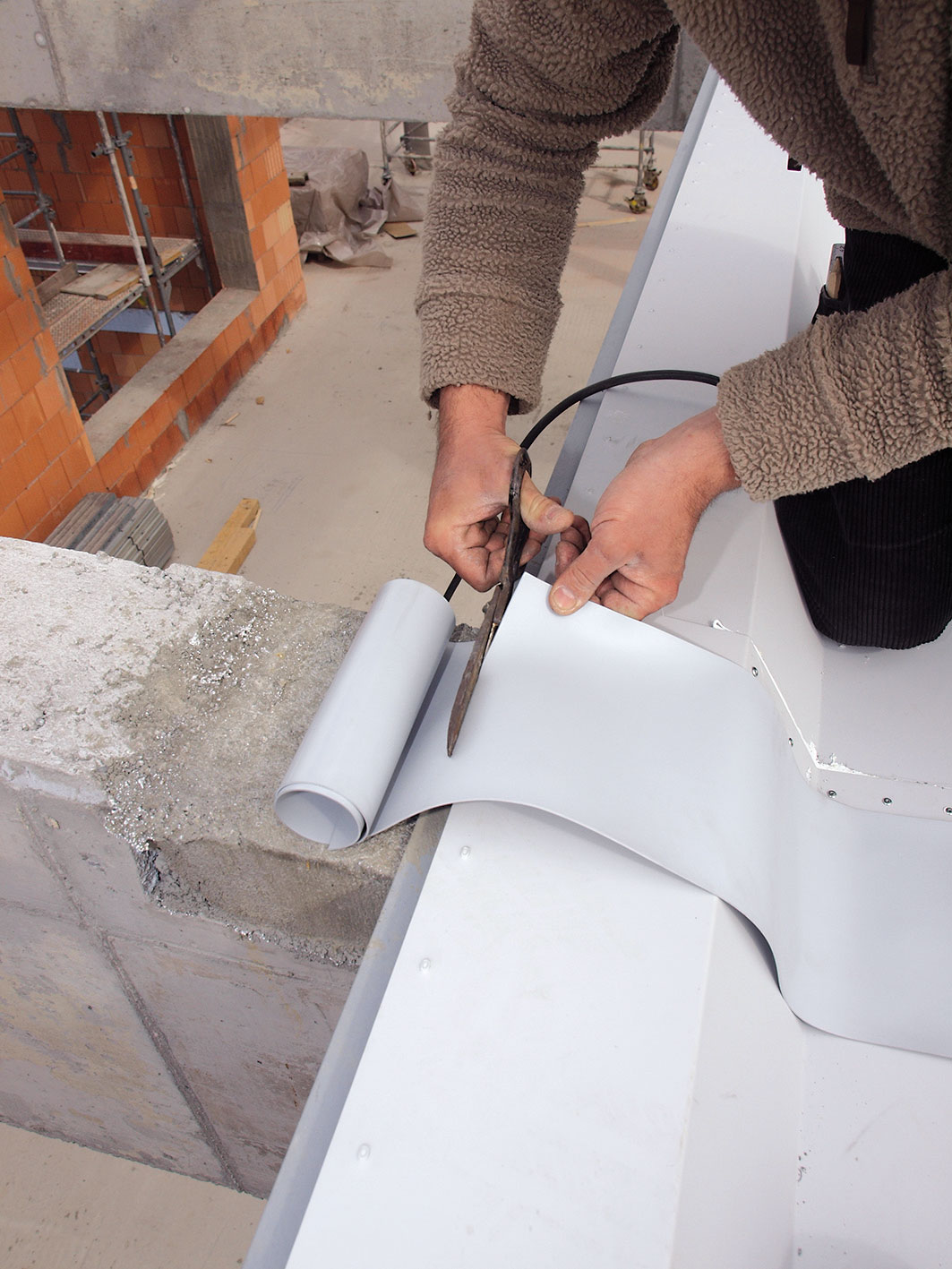

10 | Skrátenie dĺžky
PVC fóliové pásy sa skrátia na požadovaný rozmer tak, aby prekrývali celú šírku žľabu.

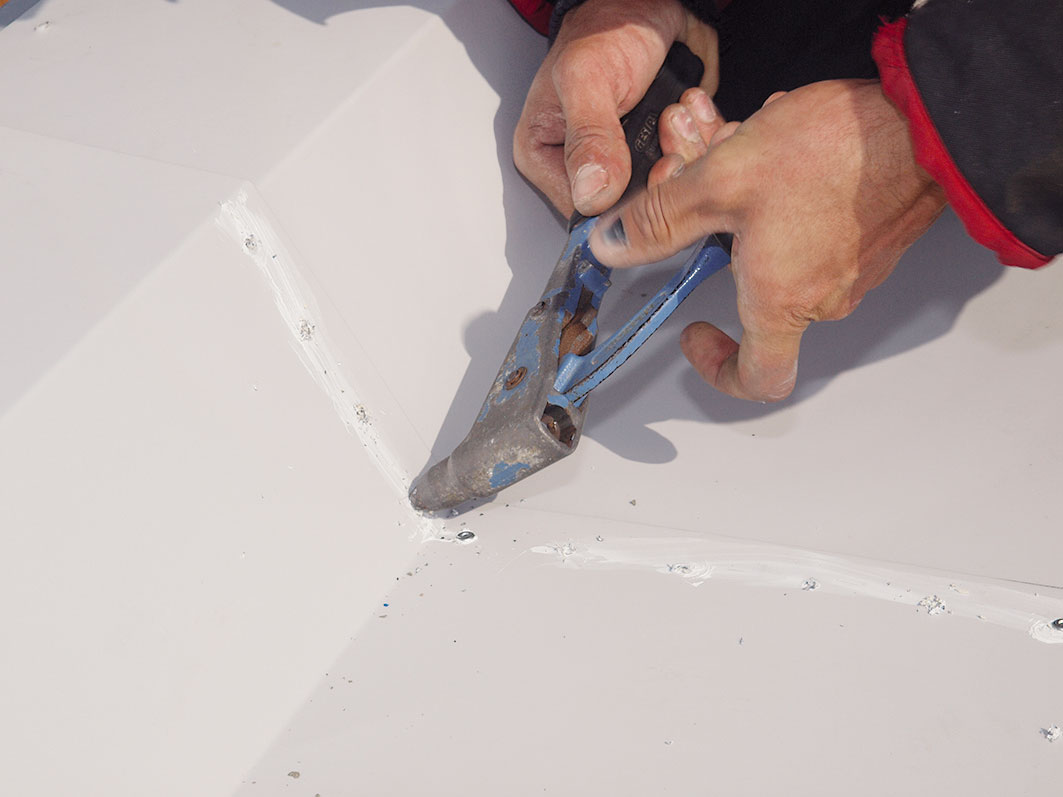

11 | Privarenie pásov
PVC fóliové pásy sa na obidvoch stranách privaria pomocou horúcovzdušnej zváracej pištole na PVC povrch žľabu.

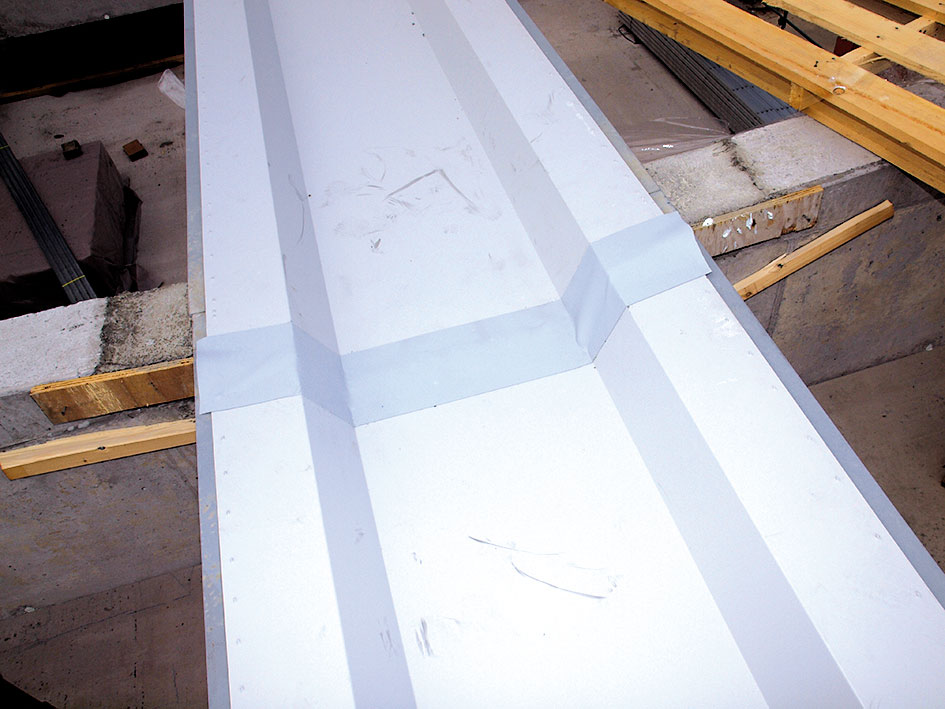

12 | Hotový spoj žľabov
Veľkosť žľabu je obmedzená maximálnou rozvinutou šírkou spodného plechu 1 200 mm. Maximálna dĺžka je 5 850 mm.
Info o materiáloch:
- Zateplený zaatikový a medzistrešný bezspádový žľab s vonkajším plášťom z oceľového plechu s povrchovou úpravou na báze PVC fólie
Čo budete potrebovať
- Kingspan zateplený žľab, povrchová úprava Skinplate, orientačná cena za bm od 96 do 144 €
- Lepiaci a tesniaci montážny tmel Würth K+D
- Skrutky/nity: Závitotvorné nerezové skrutky Drillnox Star TB 5,5 × 28
- Strieborná fóliová butyl-alu páska
- PVC fóliové pásy, šírka: 20 cm
- Náradie a pomôcky: ceruzka, akumulačný skrutkovač, akumulačná vŕtačka, nitovačka, nožnice, valček na zvarenie spojov, horúcovzdušná zváracia pištoľ Triac S alebo podobný typ
Pozor! Čelá s prepadom
Pri zaatikových a medzistrešných žľaboch sa odporúča použiť čelá s prepadom, pričom je potrebné jeho presné zakreslenie a okótovanie jeho tvaru a veľkosti.
Vyhrievanie žľabov
Na správnu a bezpečnú funkciu úžľabia a žľabov sa odporúča v zimných mesiacoch používať vyhrievanie odporovými káblami.
Izolačný zaatikový a medzistrešný žľab
Izolačný a zaatikový prefabrikovaný žľab s povrchom Skinplate (oceľový plech s PVC fóliou). Tepelnoizolačné jadro žľabu tvorí IPN pena (hrúbka jadra 40, 50, 60, 80, 100, 120 mm) alebo minerálne vlákno (hrúbka jadra: 100 mm štandardne, 80, 120, 140 na objednávku). Vnútorná povrchová úprava je z polyesteru 25 µm. Čelo žľabu je rovné alebo ukončené prepadom (na základe požiadaviek možno vyrobiť pravé alebo ľavé).
TEXT: spracované z podkladov firmy Kingspan Izolační panely
FOTO: Kingspan Izolační panely
Článok bol uverejnený v časopise Stavebné Materiály.
