Montáž vykurovacej podlahovej fólie
Vykurovaciu fóliu možno klásť pod laminátové a drevené podlahy, pričom možno pokryť celú plochu alebo len jej časť. Nesmie sa inštalovať pri teplote nižšej ako 3 °C. Vykurovacia fólia je určená na kladenie suchým procesom, nelepí sa, avšak musí sa fixovať proti posunutiu/zosunutiu za nevykurovacie okraje.
Vykurovacia fólia sa nesmie inštalovať na nepravidelné povrchy. Musí sa chrániť pred poškodením počas montáže (napr. poškodenie izolácie ostrými predmetmi, chôdzou v nevhodnej obuvi a pod.). Po fólii možno počas kladenia chodiť, avšak len v obuvi s mäkkou podrážkou a pri uložení fólie na rovnom a hladkom povrchu. Vykurovacie fólie nemajú určenú hornú a spodnú plochu, odporúča sa však ich kladenie hrubšou časťou prípojného bodu (plastová krytka) smerom dole. Pod konštrukciu podlahy sa musí uložiť hydroizolácia, ktorá zabráni prestupu spodnej vody (vlhkosti) do vrstiev podlahy pod vykurovacou fóliou. Hydroizoláciu sa odporúča uložiť v dvoch navzájom kolmých vrstvách s presahom spojov. Fóliu sa neodporúča klásť pod stabilne zabudované zariadenie miestnosti a predmety brániace odvodu tepla (napr. nábytok so sklom a pod.). Na vykurovaciu fóliu treba položiť parozábranu – PE fóliu s hrúbkou 0,25 mm a presahom min. 50 mm – ako ochranu proti vlhkosti.
Strihanie fólie
Vykurovaciu fóliu možno v prípade potreby odstrihnúť na označenom strižnom mieste na požadovanú dĺžku. Treba dbať na to, aby sa strih viedol stredom strižného pruhu. Po odstrihnutí vykurovacej fólie treba izolovať hrany obnažených medených pásov pomocou izolačných samolepiek (sú súčasťou balenia). Celistvosť vykurovacej fólie nesmie byť žiadnym spôsobom narušená (otvor a pod.). Fólie možno strihať (dĺžkovo krátiť) každých 20 mm. Klince, spony a iné fixačné prvky môžu prechádzať cez fóliu len na pozdĺžnych stranách minimálne 11 mm vzdialených od živých častí fólie (medené zbernice), ak je potrebné tieto pozdĺžne strany odstrihnúť, musí sa rovnako dodržať vzdialenosť minimálne 11 mm. Minimálny polomer ohybu vykurovacej fólie je 35 mm.

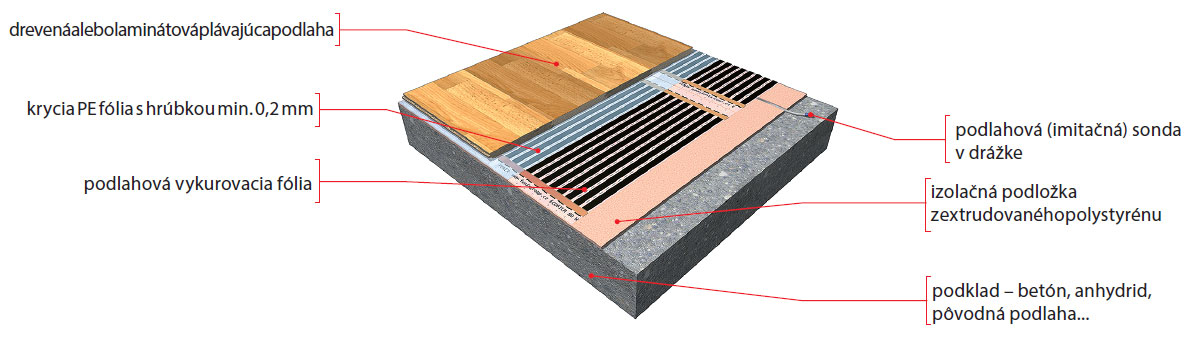

Detail skladby podlahy.

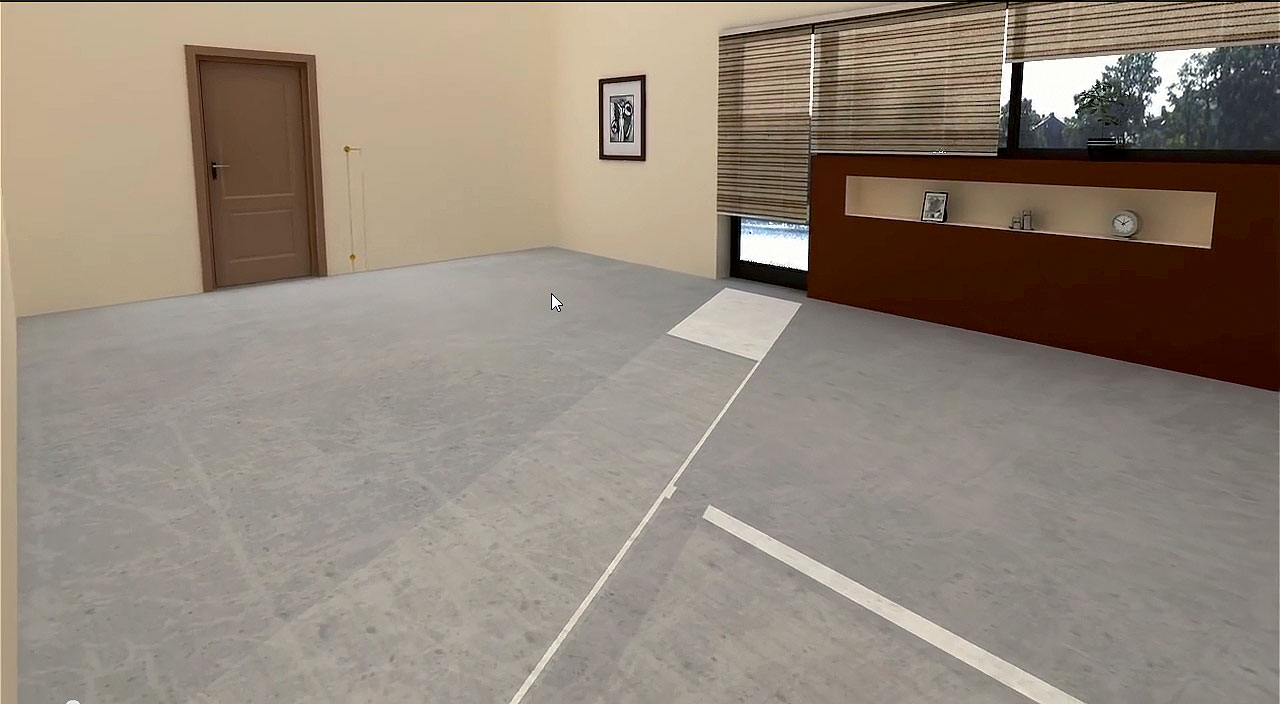

01 | Príprava podkladu
Z podkladovej plochy sa musia odstrániť výstupky a priehlbiny. Vhodným podkladom je betón a iné dostatočne únosné materiály. Vlhkosť podkladu nesmie prekročiť 2 % (približne 60 % relatívnej vlhkosti).

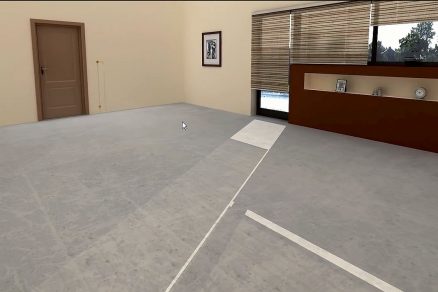

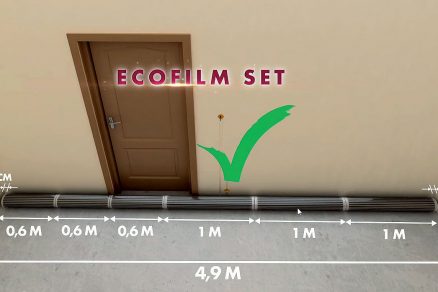

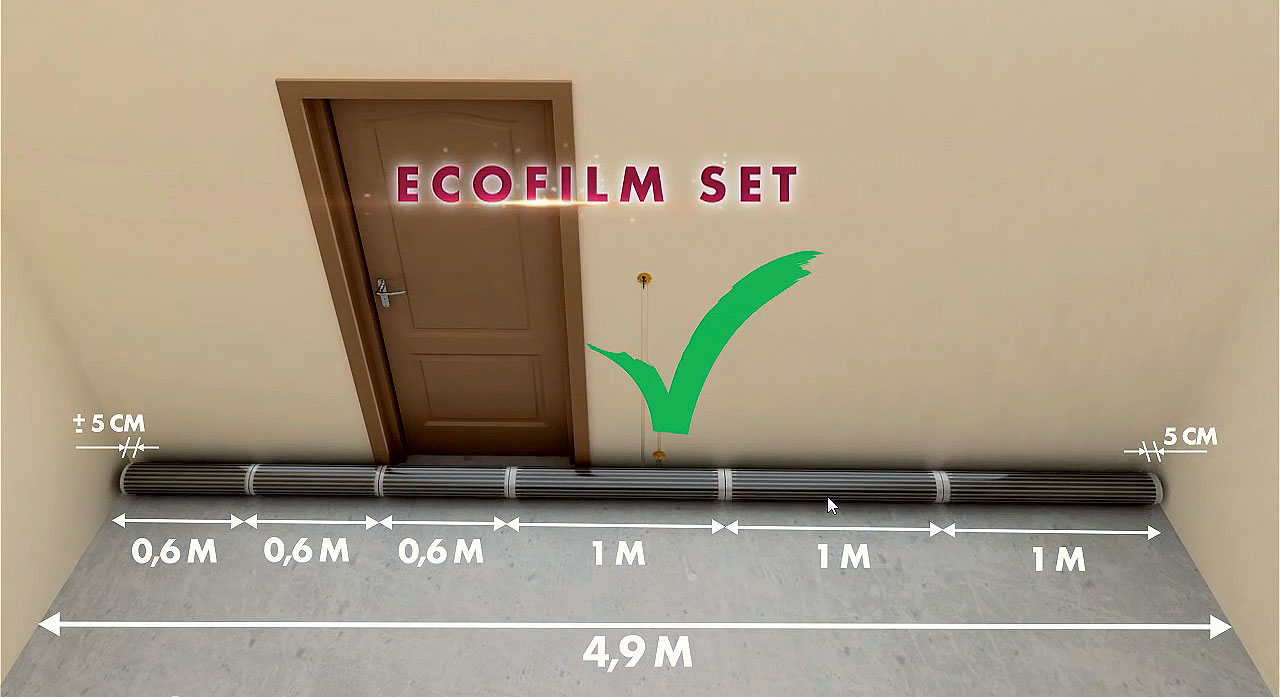

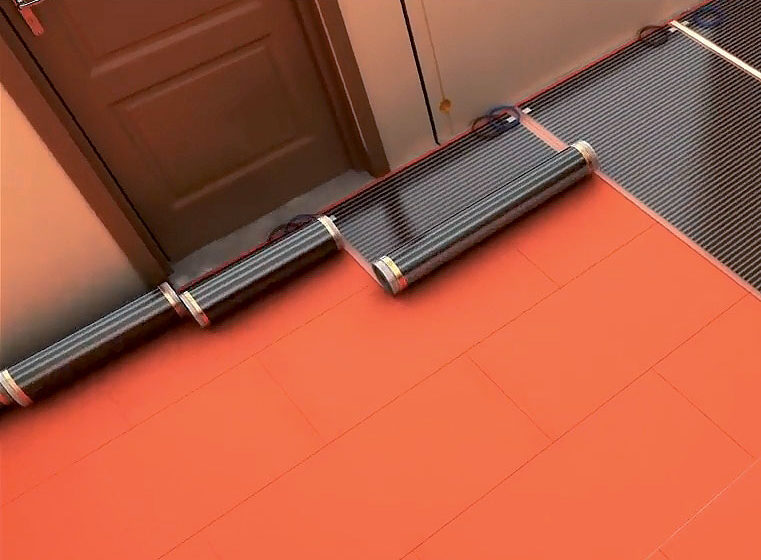

02 | Príprava rozloženia fólie
Na podklade sa vyskladajú pásy fólie dodávané v šírkach 0,6 m a 1 m. Fólie sa nesmú vrstviť, vzájomne prekrývať alebo dotýkať iným časťami ako nevykurovacími okrajmi. Fólia sa odstrihne nožnicami stredom označeného strižného miesta.

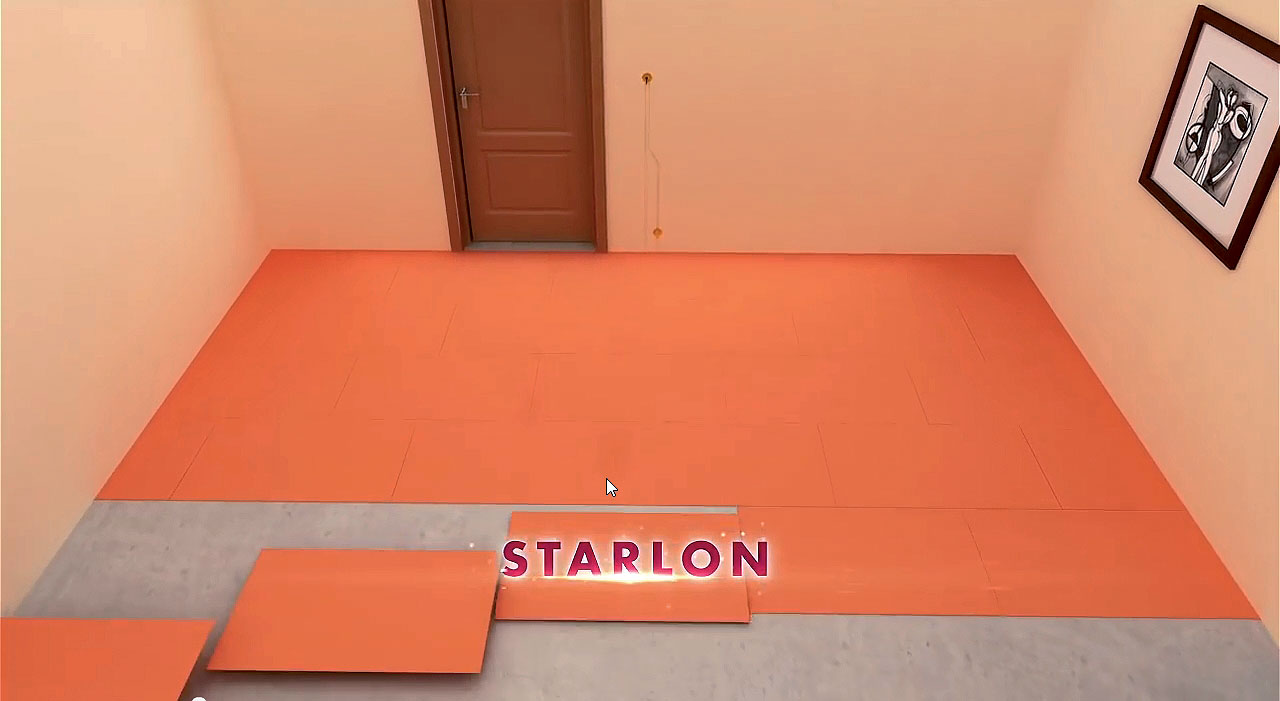

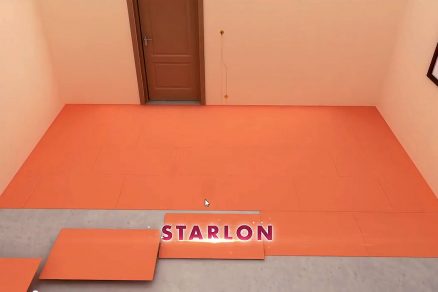

03 | Tlmiaca vrstva
Uloží sa tlmiaca vrstva na báze extrudovaného polystyrénu, ktorá sa nesmie zbytočne mechanicky zaťažovať, po ploche je možný len nevyhnutný pohyb. Pri kladení fólie a plávajúcej podlahy treba použiť roznášaciu podložku pod kolená a chodidlá.
04 | Prípojné body
Na mieste uloženia prípojných bodov (plastových krytiek) a na miestach vedenia vodičov smerom ku škatuli sa vytvoria drážky na ich zapustenie do podkladu alebo tlmiacej vrstvy.

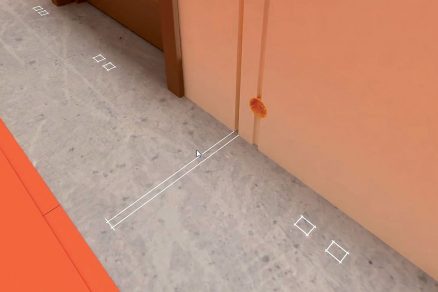

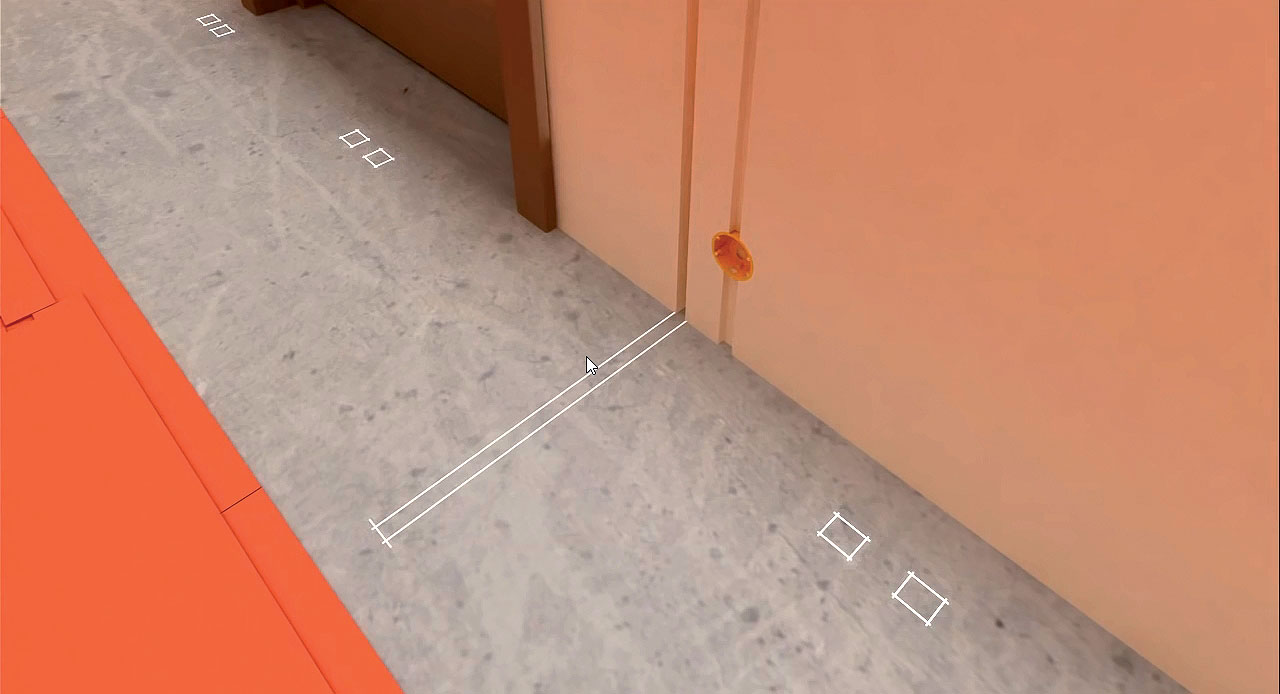

05 | Označenie bodov a drážok
Miesta uloženia prípojných bodov a drážok na vedenie vodičov sa vyznačia na podklade v závislosti od rozloženia fólií.

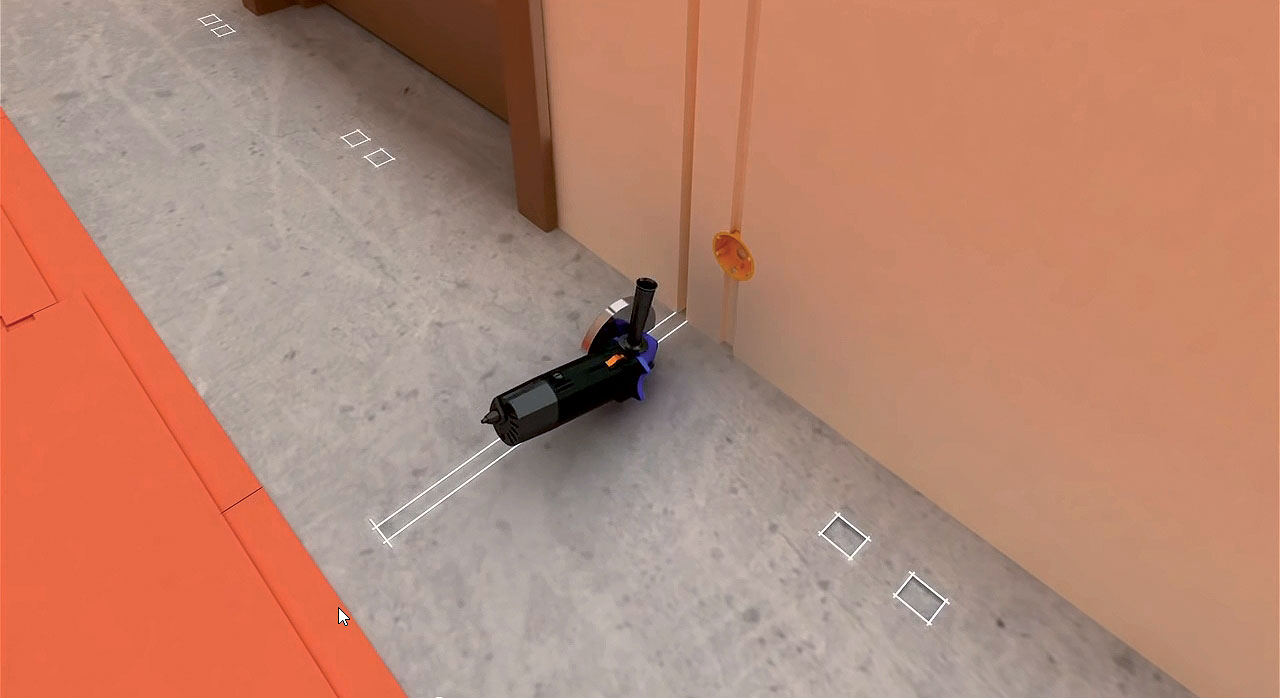

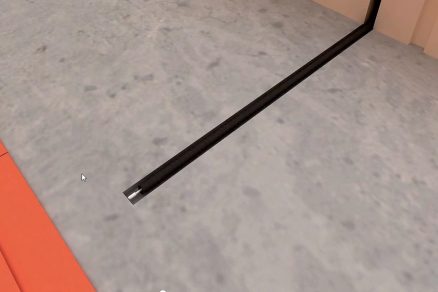

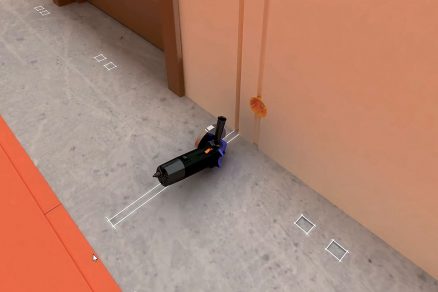

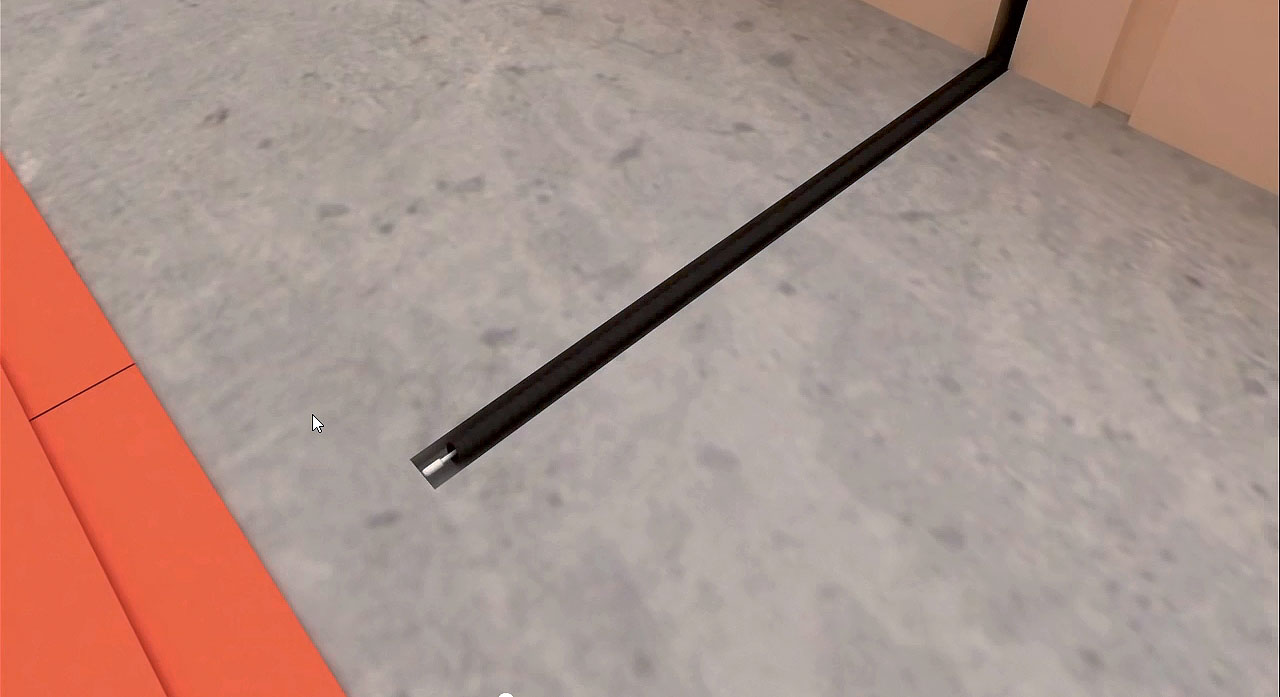

06 | Vyfrézovanie bodov a drážok
V podklade sa na vyznačených miestach pomocou ručnej frézy vyfrézujú prípojné body a drážky, do ktorých sa vloží ochranná trubica (tzv. husí krk) s dostatočným priemerom alebo v zodpovedajúcom množstve. Jedna súprava fólie má dva vodiče s priemerom 3 mm (päť súprav = zväzok vodičov s priemerom 30 mm).
07 | Podlahová sonda
Po vyfrézovaní prípojných bodov a drážok sa pripojí podlahová sonda, ktorá sa inštaluje do vykurovacej časti podlahy (min. 300 mm). Podlahová sonda termostatu sa uloží čo najbližšie k povrchu podlahy, avšak pri kladení pod laminátovú podlahu sa uloží tesne pod vykurovaciu fóliu do vyhĺbenej drážky.

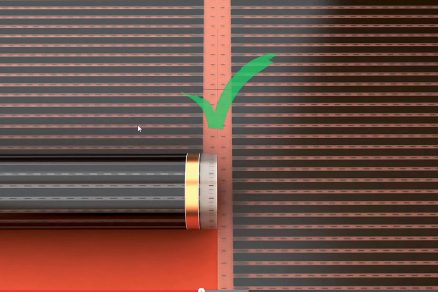

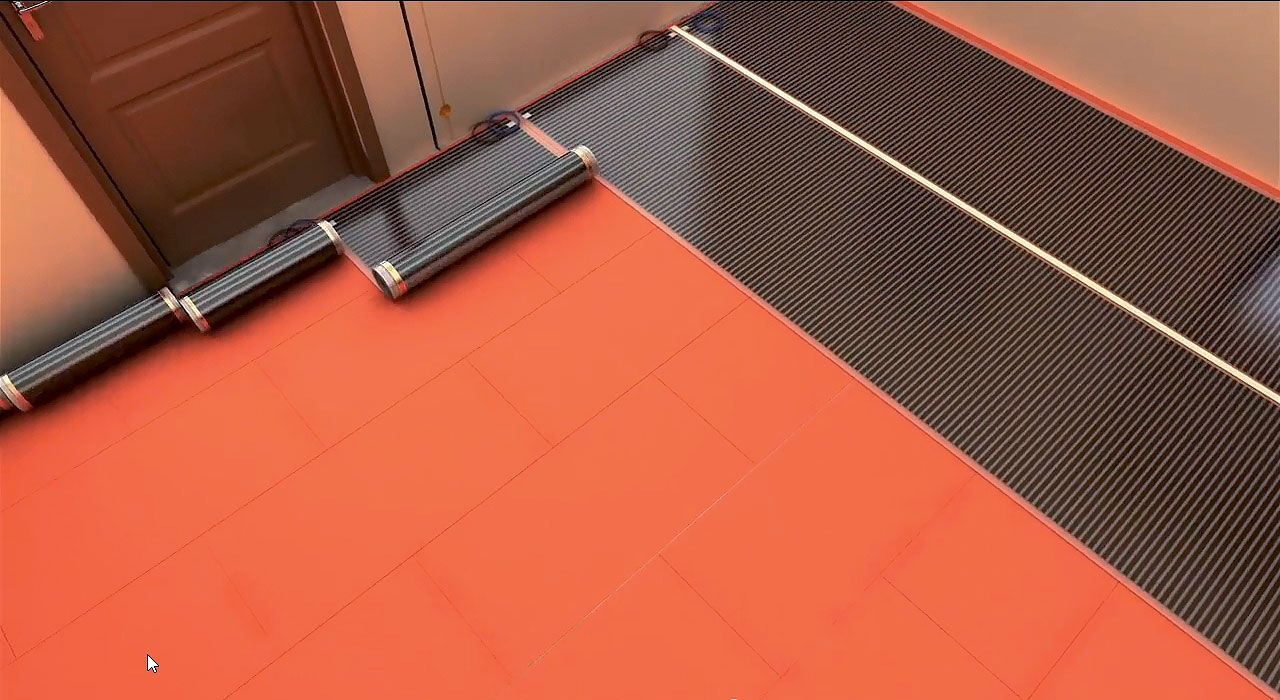

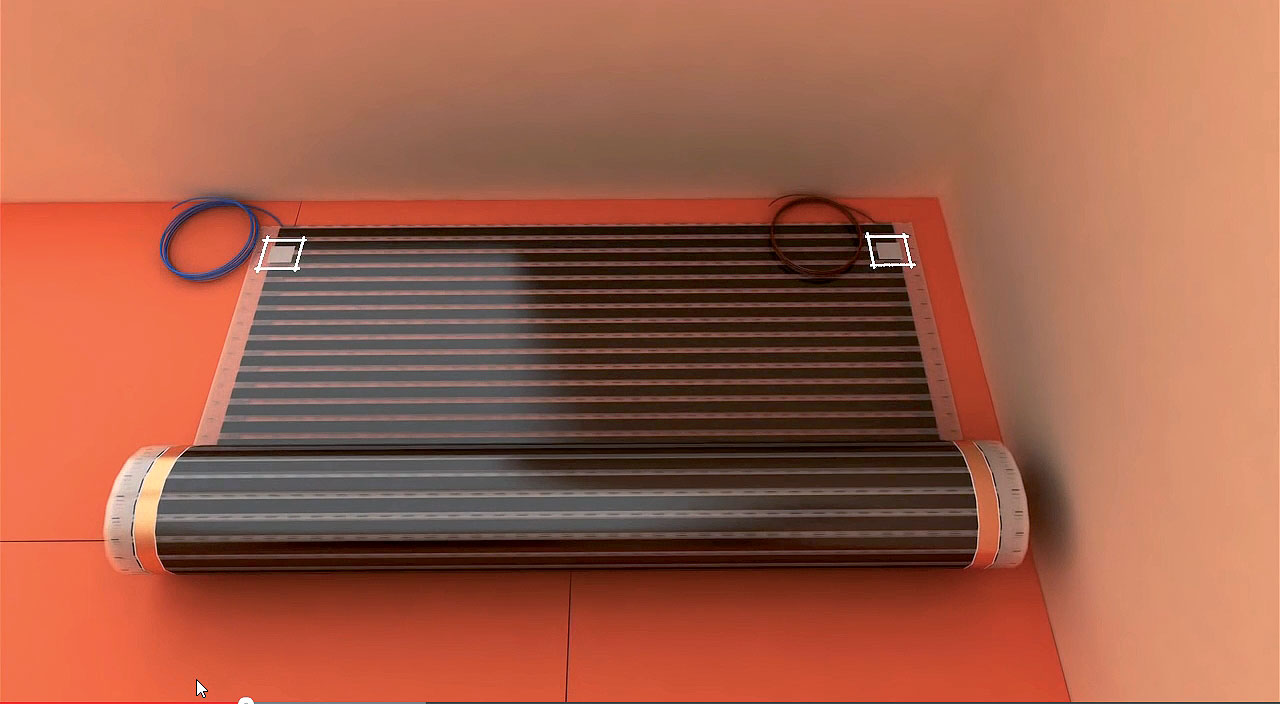

08 | Kladenie fólie

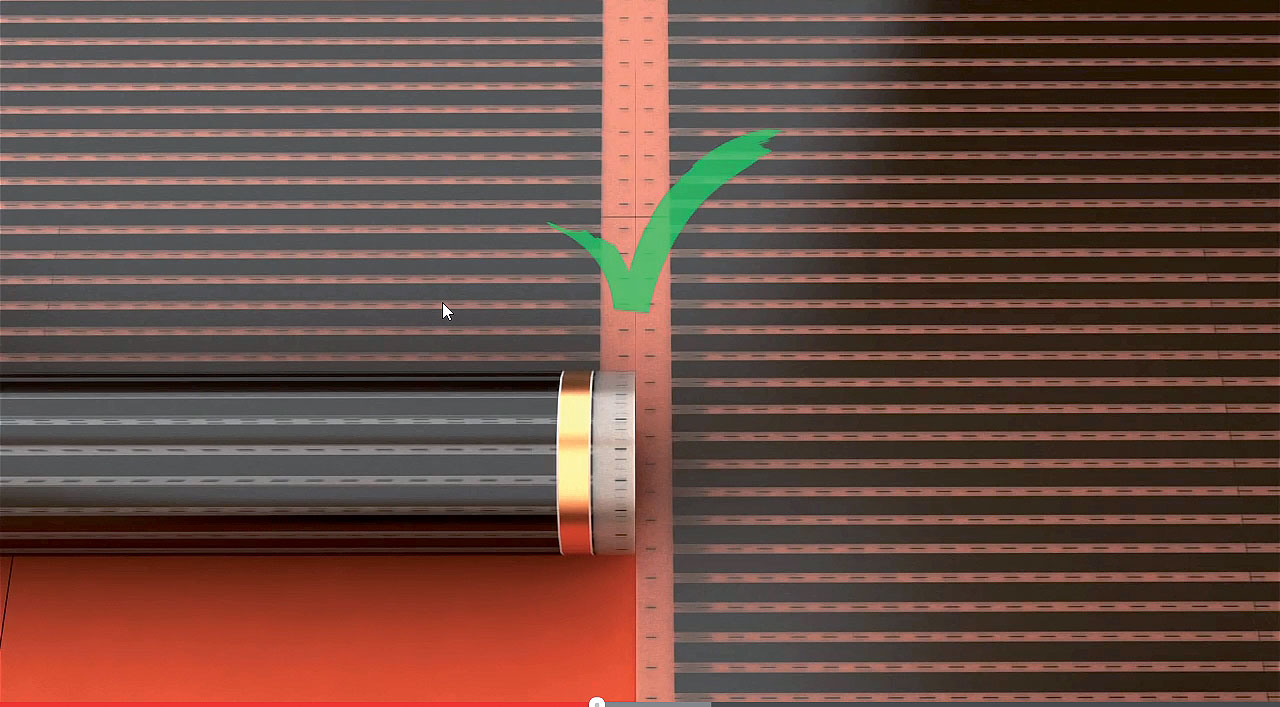

Následne možno uložiť vykurovacie fólie hrubšou časťou prípojného bodu (plastová krytka) smerom dole. Pásy fólie sa nesmú vzájomne prekladať vykurovacími časťami plôch. Po fólii možno počas kladenia chodiť len v obuvi s mäkkou podrážkou.
09 | Fixácia fólie
Uložené fólie sa zafixujú proti zosunutiu v mieste prekrytia nevykurovacích okrajov napr. lepiacou páskou. Klince, spony a iné fixačné prvky môžu prechádzať cez fóliu len na pozdĺžnych stranách min. 11 mm od živých častí (medené zbernice).

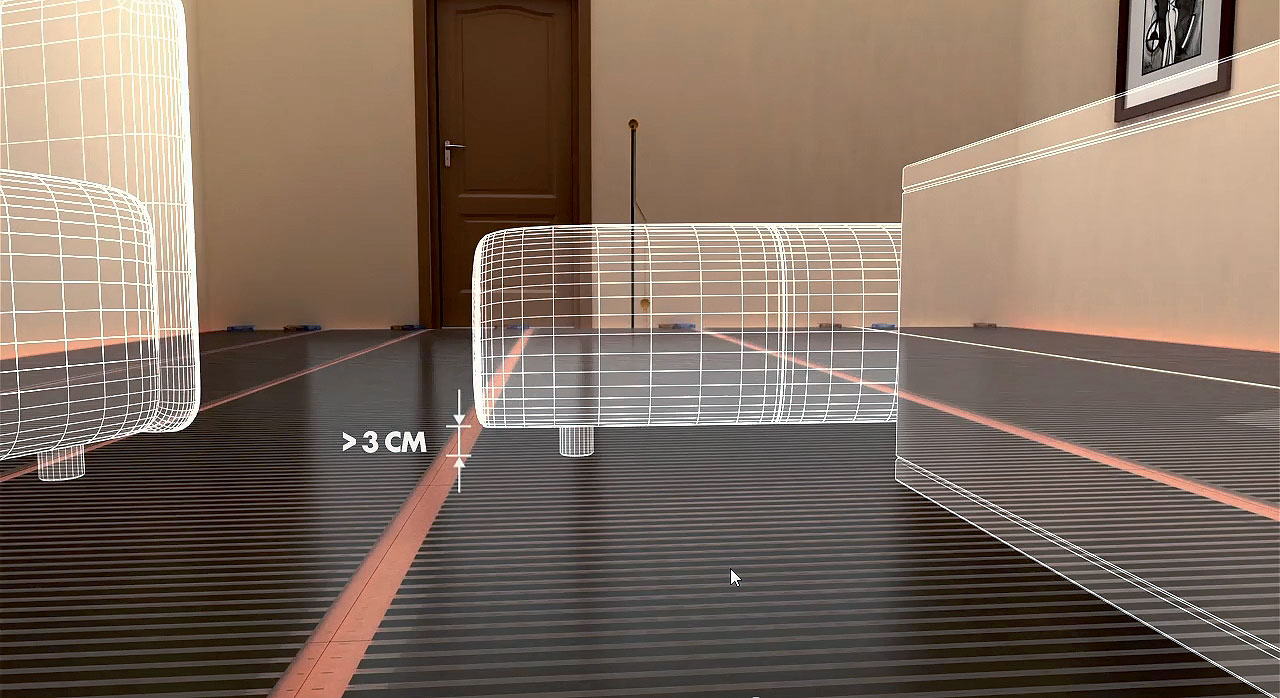

10 | Nevhodné umiestnenie fólií
Vykurovacie fólie sa nesmú klásť cez dilatačné škáry a pod stabilne zabudované vybavenie. Na podlahu s položenou vykurovacou fóliou by sa nemali umiestňovať zariaďovacie predmety, pri ktorých nie je medzi podlahou a ich spodnou plochou zabezpečená medzera min. 30 mm.

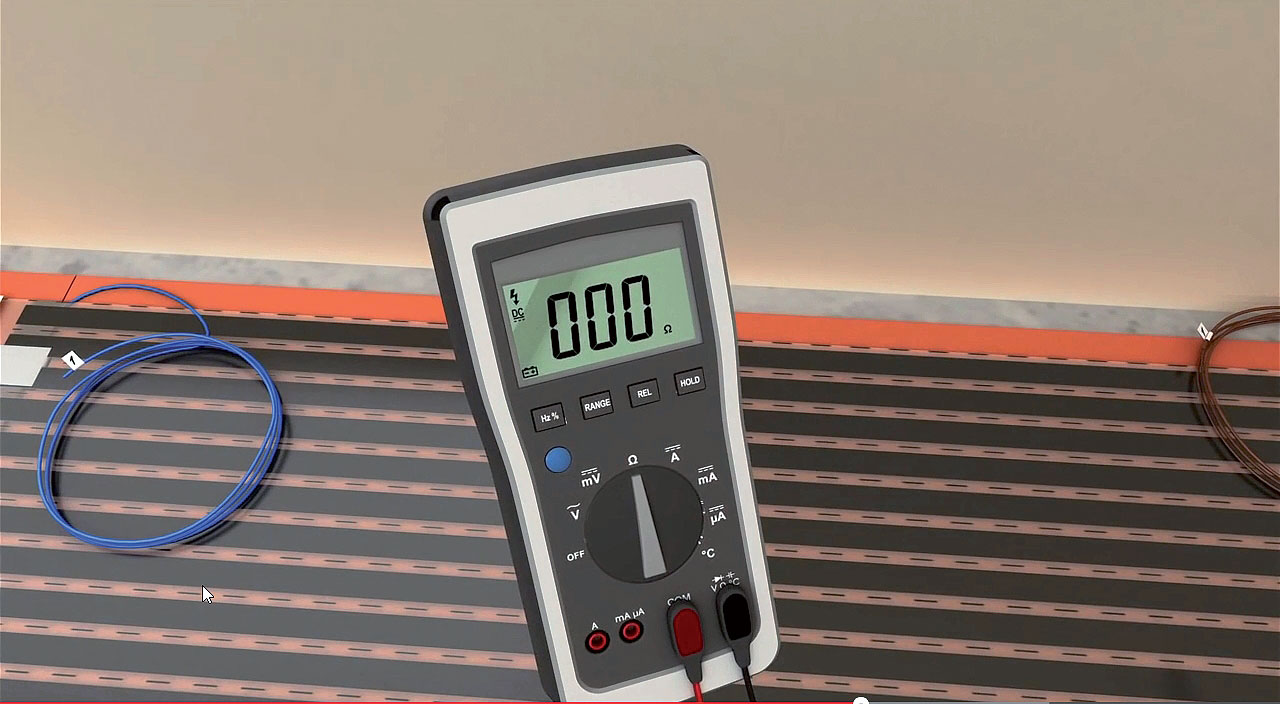

11 | Zmeranie odporu
Po položení pásov vykurovacej fólie sa jednotlivé pásy zmerajú ohmmetrom (ešte pred uložením podlahovej krytiny) a skontrolujú sa hodnoty odporu podľa tabuľky v návode na inštaláciu (úvodná strana). Odchýlky musia byť v tolerancii +5 % až –10 % (pri skracovaní fólie sa musia hodnoty prepočítať).

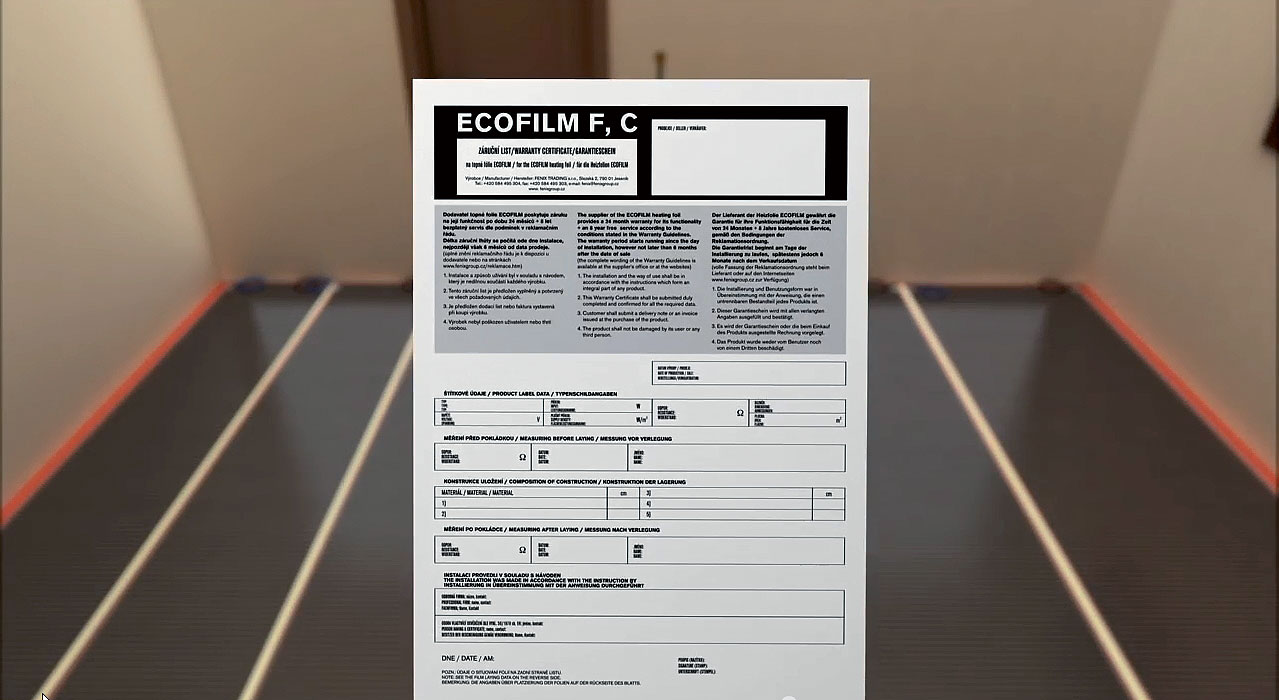

12 | Zápis hodnôt
Namerané hodnoty sa zapíšu do záručného listu. Do záručného listu sa zakreslí aj situovanie pásov a vodičov vrátane miesta pripojenia.

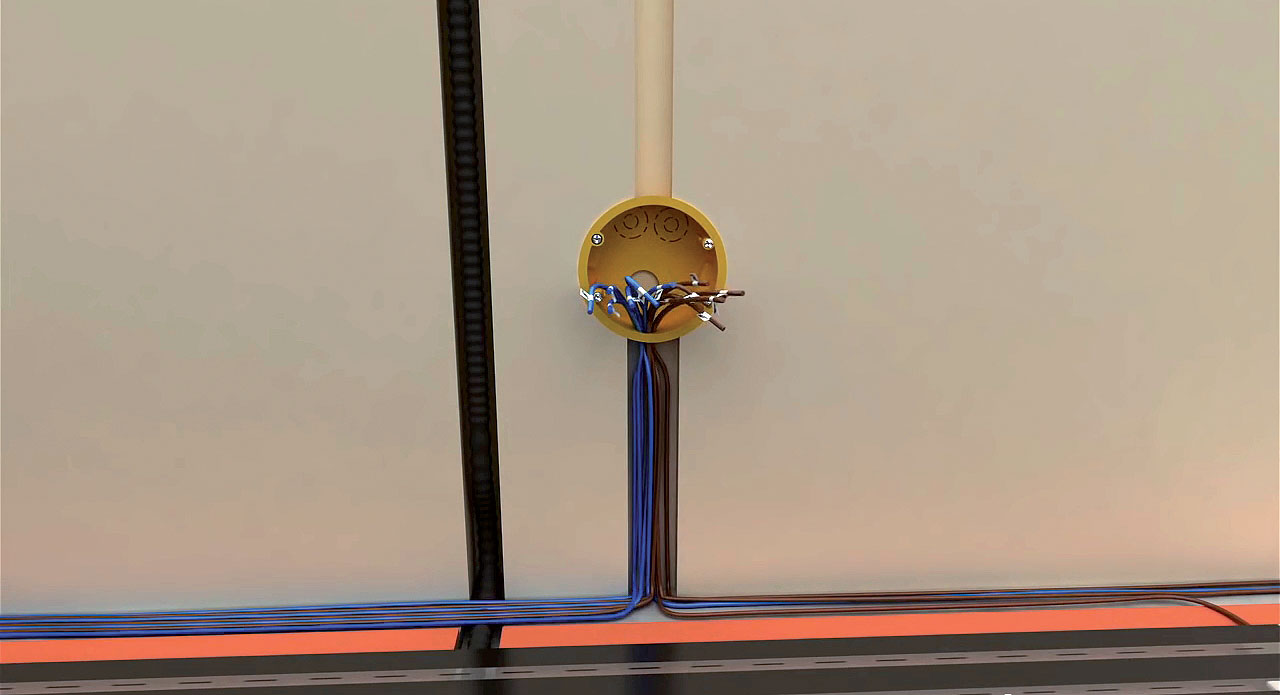

13 | Pripojenie vodičov
Pripojovacie vodiče od každého pásu sa vedú do škatule, kde sa pripoja na svorkovnicu. Každý pás fólie má dva vodiče – čierny a modrý. Vo svorkovnici sa prepoja zvlášť všetky modré a zvlášť čierne vodiče. Do termostatu ide už len jeden dvojžilový vodič.

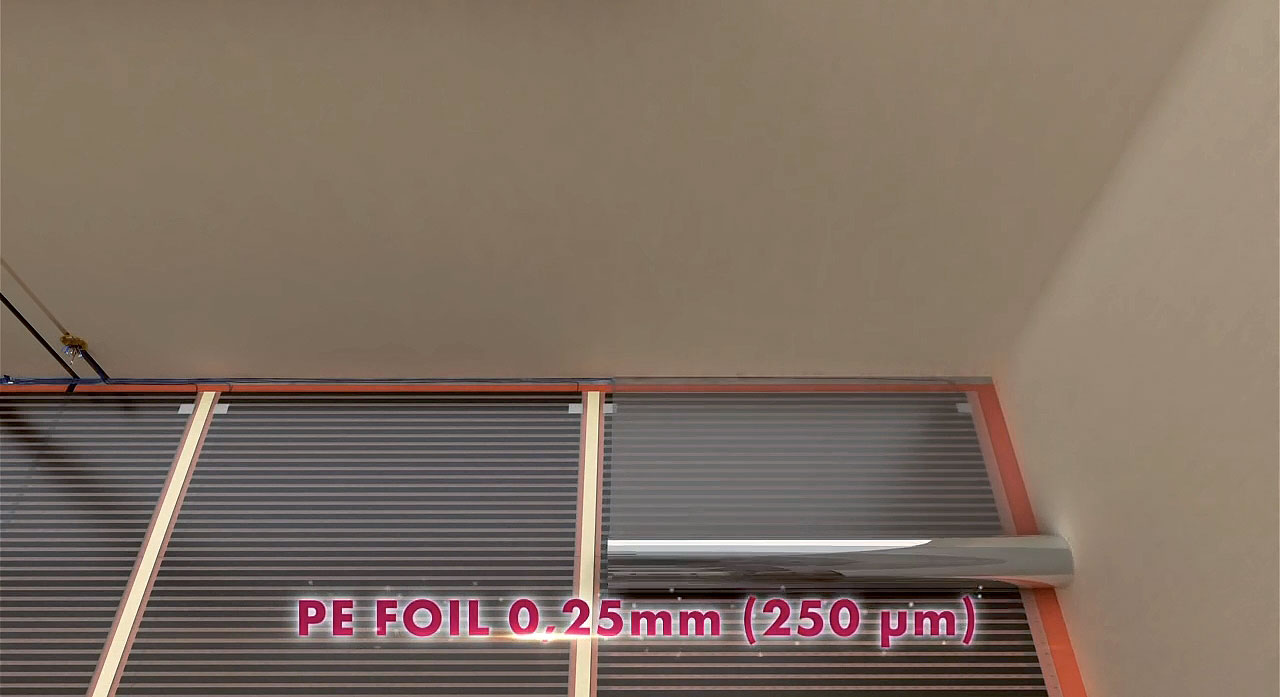

14 | Parozábrana
Na uložené pásy vykurovacej fólie sa položí na ochranu proti vlhkosti parozábrana – PE fólia s hrúbkou minimálne 0,25 mm (250 µm).

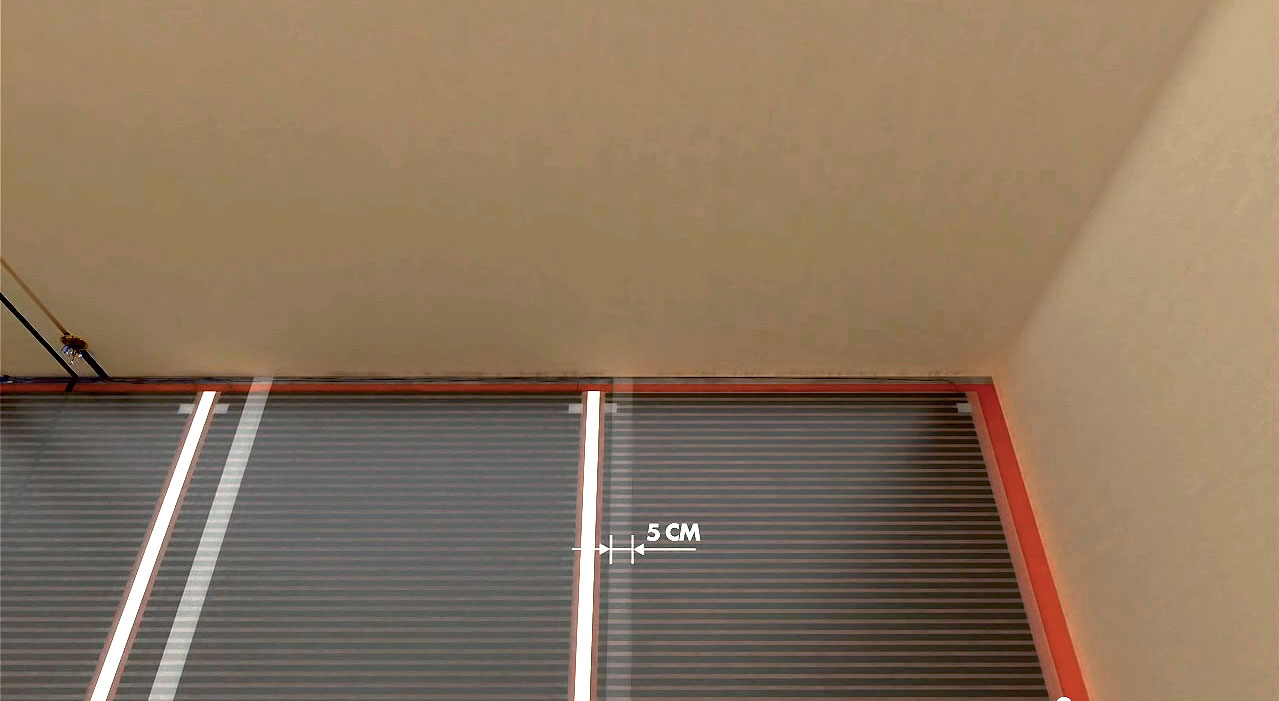

15 | Presah parozábrany
Pásy parozábrany sa uložia so vzájomným presahom minimálne 50 mm.

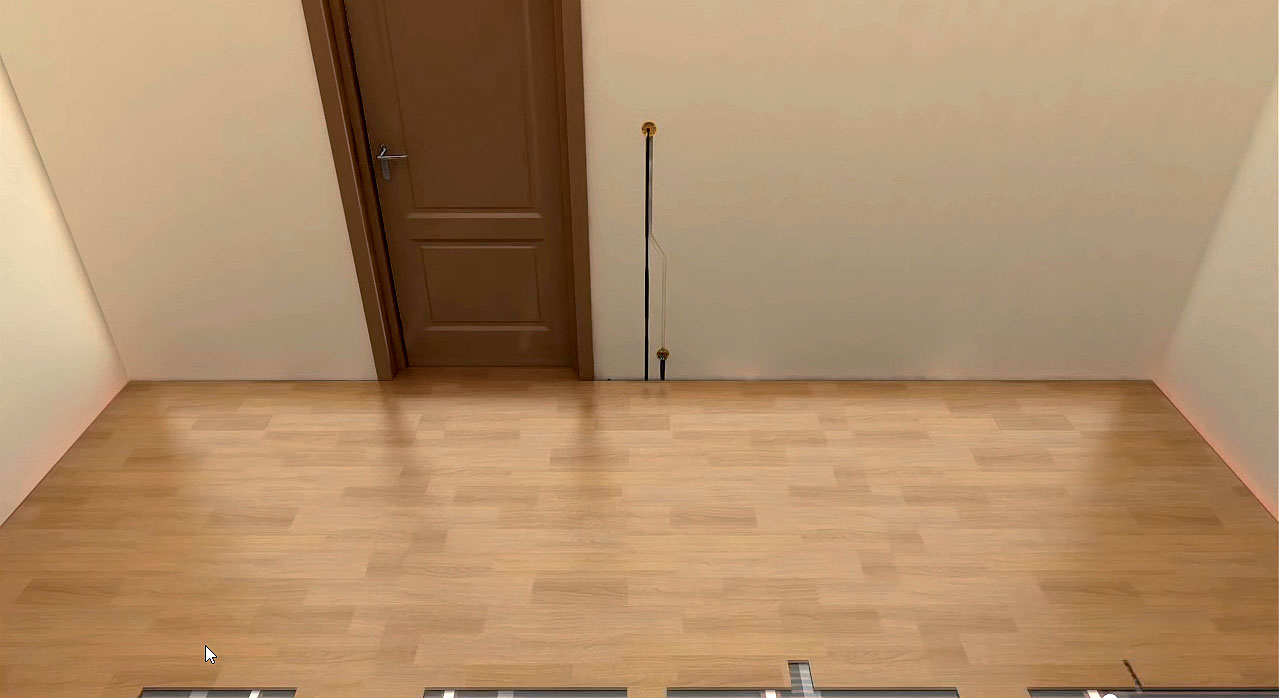

16 | Kladenie finálnej podlahoviny
Na takto pripravenú podlahu možno klásť finálnu podlahovú krytinu. Celistvosť vykurovacej fólie sa nesmie žiadnym spôsobom narušiť. Pri kladení treba na ochranu fólie použiť roznášaciu podložku pod kolená a chodidlá.

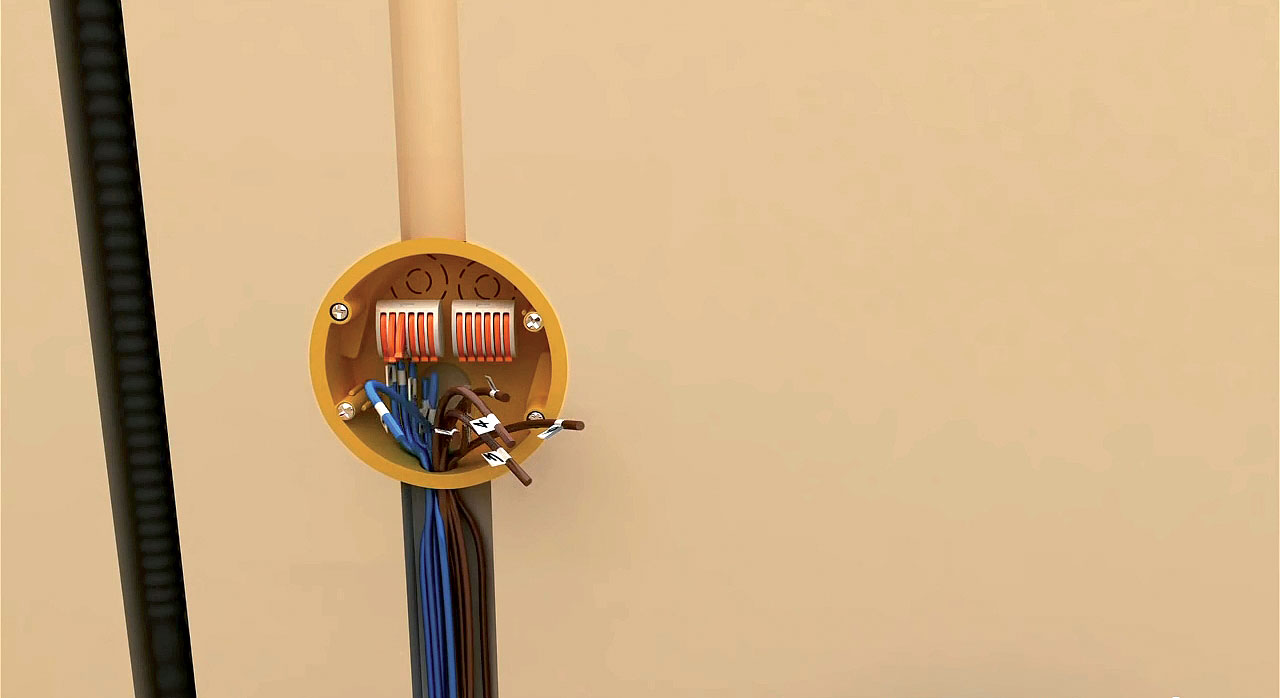

17 | Spojenie viacerých fólií
Na spojenie viacerých fólií sa môžu použiť 5-vodičové svorky. Jenou svorkou možno spojiť 4 fólie jedným pólom. Na spojenie 4 ks fólií sú potrebné 2 svorky. Viaceré spojky sa prepájajú sériovo (prechádzajúci prúd nesmie prekročiť 20 A). Spojky sa kladú do vopred pripravených drážok pod podlahovú krytinu mimo vykurovacej fólie.

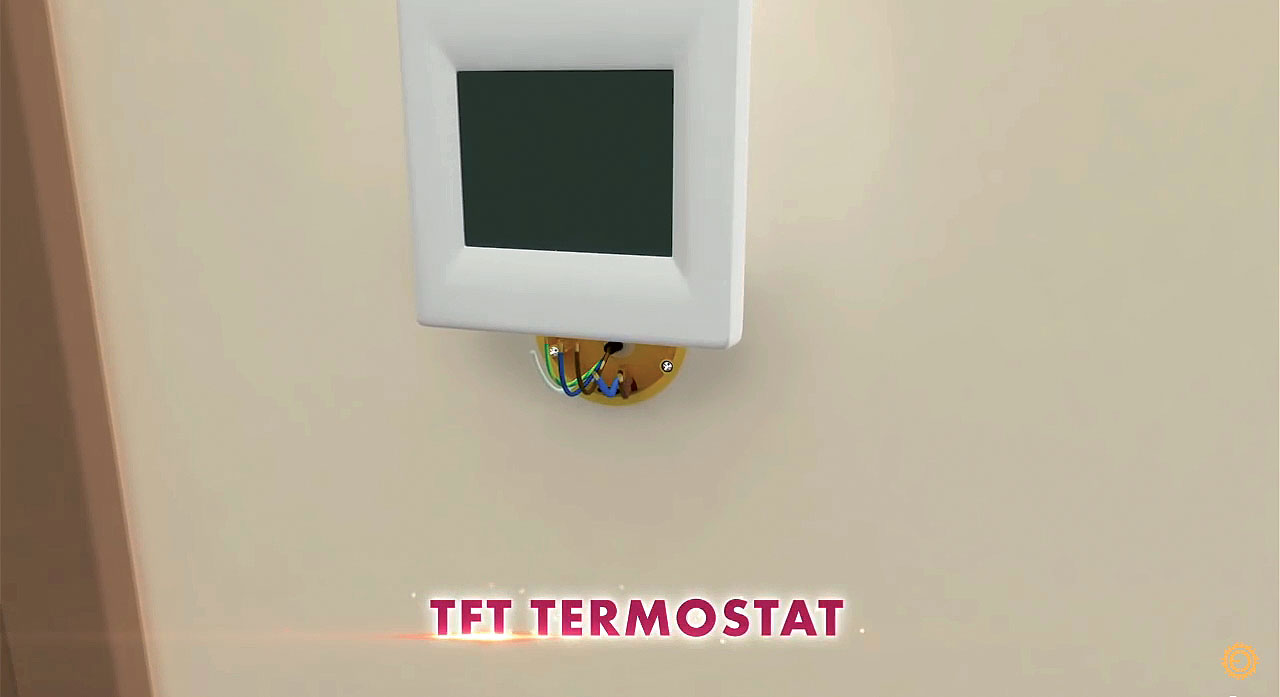

18 | Spustenie kúrenia
Nakoniec sa osadí termostat a spustí kúrenie. Vykurovanie sa môže spustiť bez nábehovej prevádzky v prípade, ak sa neinštaluje na betón alebo podobný stavebný materiál. Pri inštalácii na betón treba dodržať nábehovú prevádzku.
Info o materiáli:
- Vykurovacia fólia – dve polyesterové fólie teplom laminované k sebe, na oboch stranách medzi fóliami po celej dĺžke uložené medené pásky s postriebrením. – Vodiče (tzv. zbernice), naprieč medzi zbernicami sieťotlačou nanesený vykurovací prvok v prášku z homogenizovaného grafitu, pásky medzi zbernicami zapojené paralelne, súprava = pás fólie.
Čo budete potrebovať
- Vykurovacia fólia Ecofilm set – podlahová fólia (60 alebo 80 W/m2), šírka: 600 a 1 000 mm
- pripojovací kábel SK AV 1,5 mm2, 2 × 5 m
- napájanie EcofilmSet 230 V
- izolačné samolepky
- Tlmiaca podložka Starlon, hrúbka: 3 alebo 6 mm
- Parozábrana PE fólia, hrúbka min. 0,25 mm
- Podlahová krytina
- Lepiaca páska
- Pätvodičové svorky WAGO
- Ochranné rúrky
- Elektrická škatuľa
- Svorkovnica
- Termostat
- Náradie: ohmmeter, ručná drážkovacia fréza, nožnice, ostrý nôž, kliešte, obuv s mäkkou podrážkou, roznášacia podložka,
Pozor! Podlahové čidlo termostatu
Podlahové čidlo termostatu sa kladie čo najbližšie k povrchu podlahy, avšak pri kladení pod laminátovú podlahu sa kladie tesne pod vykurovaciu fóliu do vyhĺbenej drážky. Pri fóliách 80 W/m2 musí mať termostat limitačné podlahové čidlo. Čidlo sa nemusí použiť len pri fóliách 60 W/m2, ak sa kladú na betónový podklad.
Tip: Regulácia vykurovania
Regulácia sa dá riešiť vhodným termostatom s podlahovou sondou. Reguláciou sa udržuje teplota podlahy na nastavenej úrovni a chráni ju tak pred prípadným prehriatím. Použitím digitálneho termostatu je možné prevádzku vykurovania naprogramovať.
