Montovanรฝ stropnรฝ systรฉm

Partneri sekcie:

Na trhu sรบ dostupnรฉ dva zรกkladnรฉ druhy montovanรฝch stropnรฝch systรฉmov z bieleho pรณrobetรณnu. Systรฉm s nadbetonรกvkou betรณnovej vrstvy nad vloลพkami zvyฤajne s hrรบbkou 50 mm a systรฉm, keฤ sa betรณnom zalejรบ iba miesta medzi vloลพkami. V tomto postupe sa budeme venovaลฅ len systรฉmu bez nadbetonรกvky. Pred realizรกciou montovanรฉho stropnรฉho systรฉmu je potrebnรฉ vypracovaลฅ statickรฉ posรบdenie, technickรบ ลกpecifikรกciu prvkov stropu, prรญsluลกnรฉ vรฝkresy skladby a doplnkovej vรฝstuลพe.

09Xellastrop
10Xellastrop
11Xellastrop
12Xellastrop
13Xellastrop
14Xellastrop
01Xellastrop
02Xellastrop

Technickรก ลกpecifikรกcia stropu musรญ byลฅ v ฤase dodรกvky k dispozรญcii na stavbe. Pred vyklรกdkou treba skontrolovaลฅ, ฤi vรฝลกka a dฤบลพka dodanรฝch nosnรญkov spฤบลˆajรบ poลพiadavky objednรกvky a budรบcej konลกtrukcie (hrรบbka 250 mm โ€“ nosnรญky typu A, hrรบbka 200 mm โ€“ nosnรญky typu C). Na zabezpeฤenie jednoduchej a rรฝchlej vyklรกdky stropnรฝch nosnรญkov a paliet s vloลพkami z dopravnรฝch prostriedkov sa odporรบฤa pripraviลฅ dostatoฤne ลกirokรบ prรญjazdovรบ komunikรกciu k samotnej stavbe. Na stavbรกch bez trvalej prรญtomnosti ลพeriava je optimรกlne zabezpeฤiลฅ vyloลพenie stropnรฝch nosnรญkov priamo z vozidla na korunu mรบru. Pred ich rozloลพenรญm je potrebnรฉ vyhotoviลฅ podpernรบ konลกtrukciu, ktorรก zabrรกni nebezpeฤnรฉmu priehybu nosnรญkov, a zabezpeฤiลฅ ich poลพadovanรฉ predpรคtie zvรฝลกenรญm stredov o predpรญsanรบ hodnotu (pokiaฤพ je potrebnรฉ). Predpรญsanรฉ navรฝลกenie stredov nosnรญkov sa realizuje neskรดr, a to korekciou vรฝลกky stฤบpikov podpernej konลกtrukcie. Montรกลพne podpery musia byลฅ umiestnenรฉ vo vzdialenostiach do 1โ€ฏ600 mm. Na tieto montรกลพne podpery a korunu nosnรฝch mรบrov sa rozloลพia nosnรญky podฤพa vรฝkresu skladby. Prvรฝ nosnรญk mรดลพe byลฅ od okraja mรบru vzdialenรฝ tak, ลพe stropnรก vloลพka leลพรญ jednรฝm koncom na mรบre minimรกlne plochou dlhou 20 mm. Tento krajnรฝ rad vloลพiek sa mรดลพe podฤพa potreby skrรกtiลฅ. Nosnรญky sรบ poloลพenรฉ na mรบre s minimรกlnym vyloลพenรญm 150 mm. Presnosลฅ a precรญznosลฅ pri murovanรญ zabezpeฤia rovinnosลฅ koruny mรบru. Prรญpadnรฉ nerovnosti je potrebnรฉ zarovnaลฅ hoblรญkom. V takomto prรญpade nie je potrebnรฝ vyrovnรกvajรบci veniec na hornej ploche nosnรฝch mรบrov. Poloลพenรญm prvรฉho radu vloลพiek sa skoriguje osovรก vzdialenosลฅ nosnรญkov na 680 mm. Vloลพky sa kladรบ postupne, symetricky od obidvoch koncov nosnรญkov. Sรบ pochรดdzne.

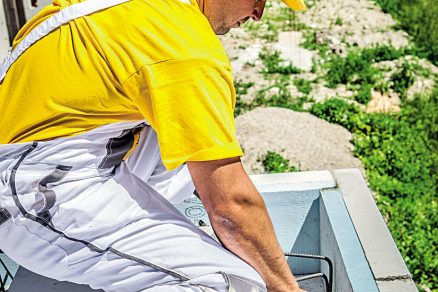

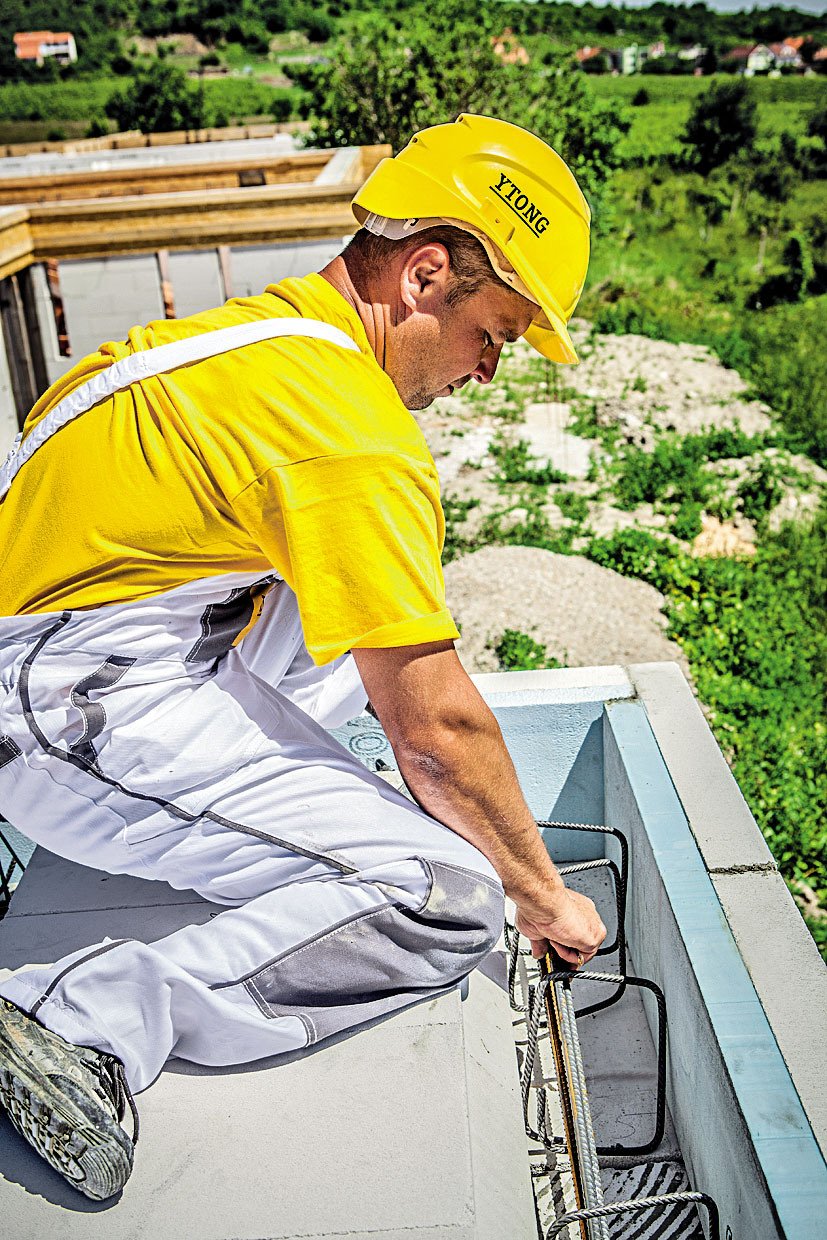

09 | Vรฝstuลพ vencov
Po vymurovanรญ vencov sa na รบrovni stropu postupne ukladรก vรฝstuลพ vencov, ktorรก mรดลพe pozostรกvaลฅ z vopred pripravenรฝch armokoลกov. Na prepojenie vรฝstuลพรญ v rohoch alebo kรบtoch sa pouลพรญva betonรกrska oceฤพ ohnutรก do tvaru pรญsmena L.

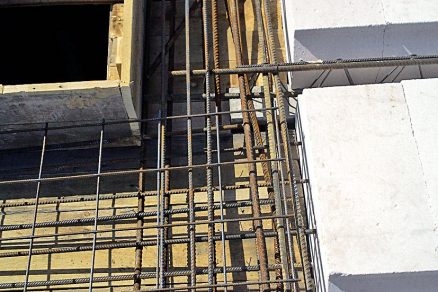

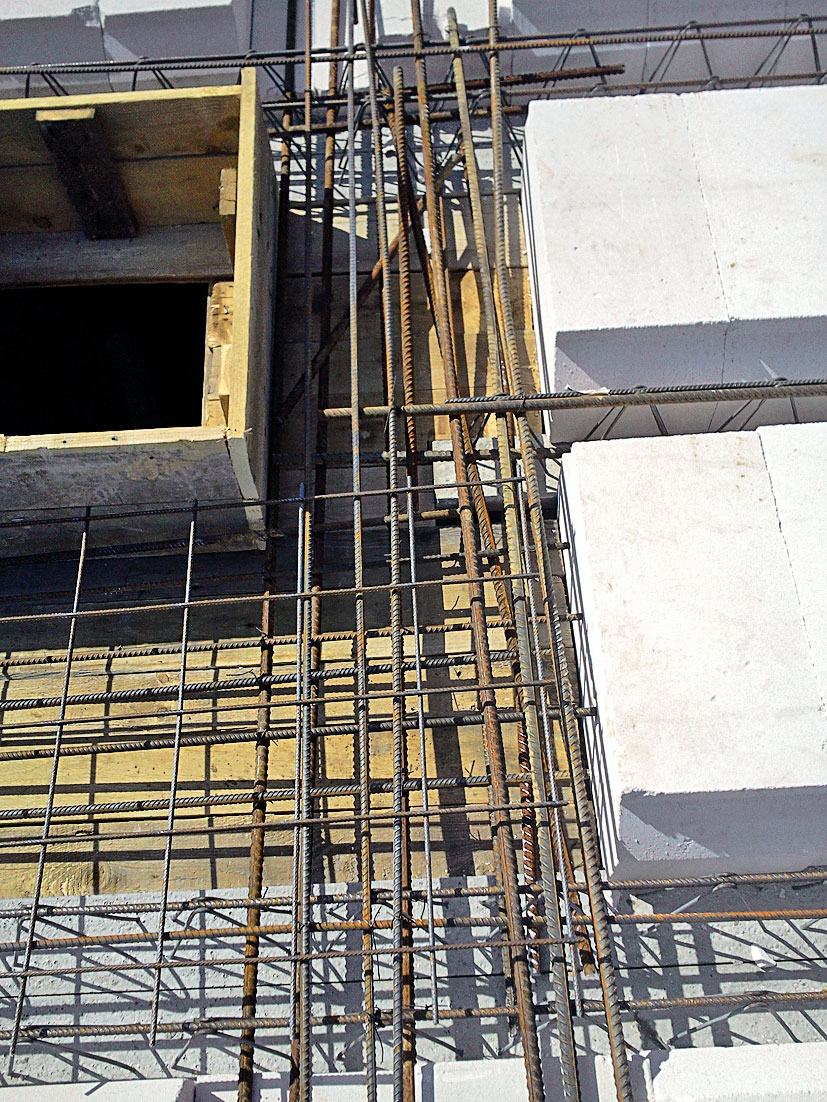

10 | Doplnkovรฉ vystuลพenie
Nรกsledne sa vystuลพia prรญpadnรฉ vรฝmeny nosnรญkov na vรคฤลกie otvory v strope, doplnรญ sa vรฝstuลพ prievlakov a dobetonรกvok. Ako podklad slรบลพia vรฝkresy vรฝstuลพe od statika.

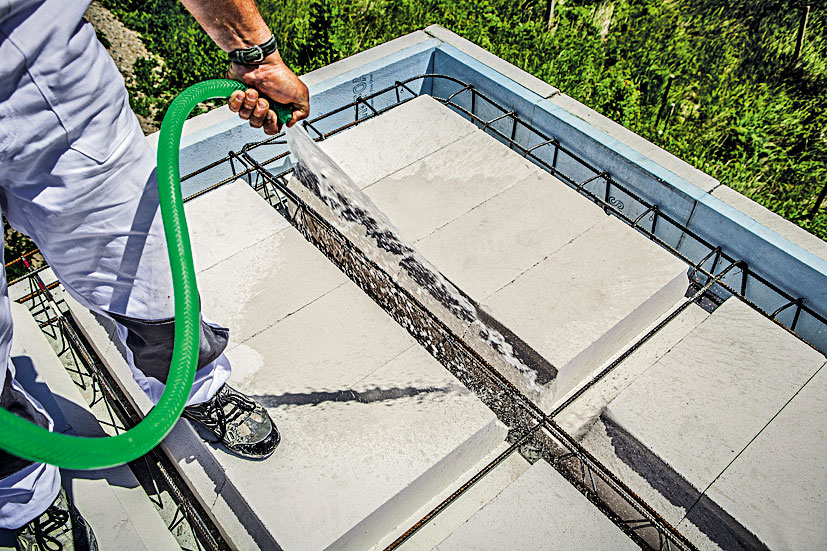

11 | Navlhฤenie vodou pred betonรกลพou
Poskladanรฝ strop s vรฝstuลพou vencov a prieฤnym stuลพenรญm, ako aj vystuลพenรญm vรฝmeny nosnรญkov, prievlakov a dobetonรกvok je pripravenรฝ na betonรกลพ. Pred betonรกลพou sa strop dรดkladne navlhฤรญ vodou. Po vloลพkรกch sa dรก krรกฤaลฅ bez rizika ich zlomenia a nรกslednรฉho prepadnutia.

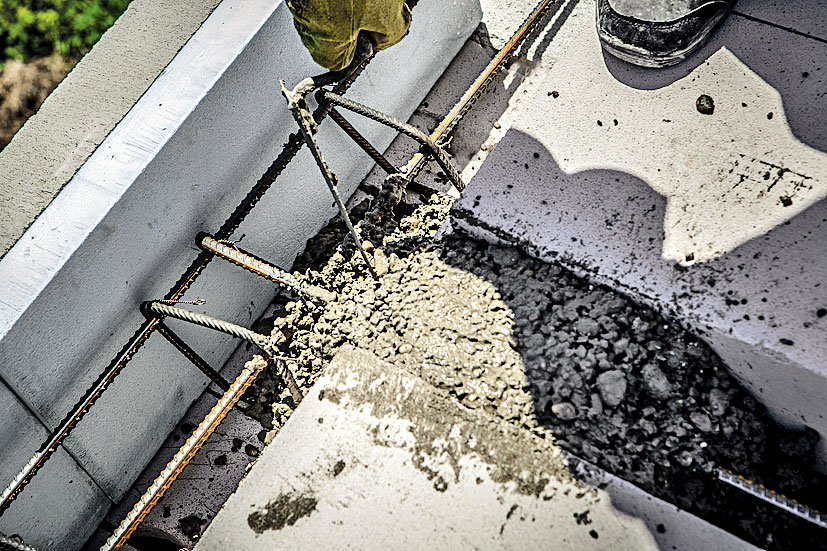

12 | Betonรกลพ stropu
Zรกlievky a dobetonรกvky sa realizujรบ v menลกรญch objemoch (z fรบrika alebo vedra). Betรณn musรญ maลฅ kvalitu predpรญsanรบ statikom (min. trieda C20/25). Zmes musรญ byลฅ plastickรก, nie vลกak riedka. Po uloลพenej vรฝstuลพi je zakรกzanรฉ chodiลฅ. Na rozvoz betรณnovej zmesi sa pouลพijรบ drevenรฉ foลกne โ€“ lรกvky poloลพenรฉ naprieฤ nosnรญkom (min. celkovรฝ prierez 30 ร— 250 mm).

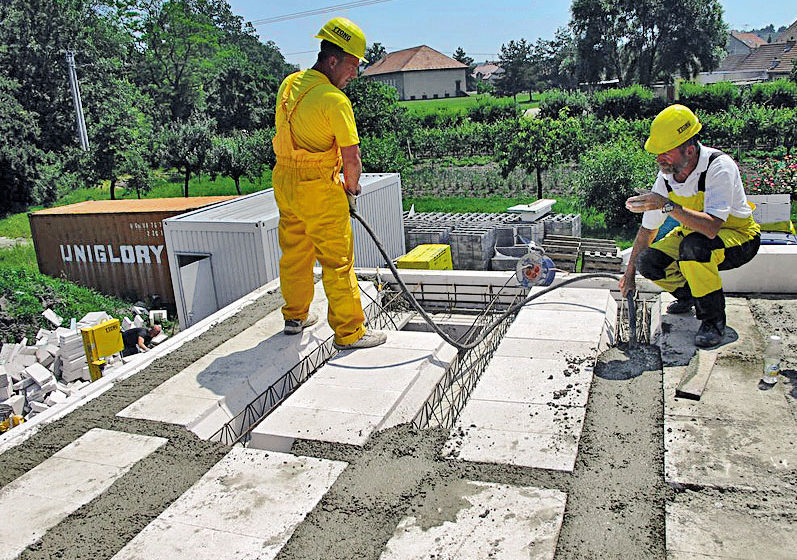

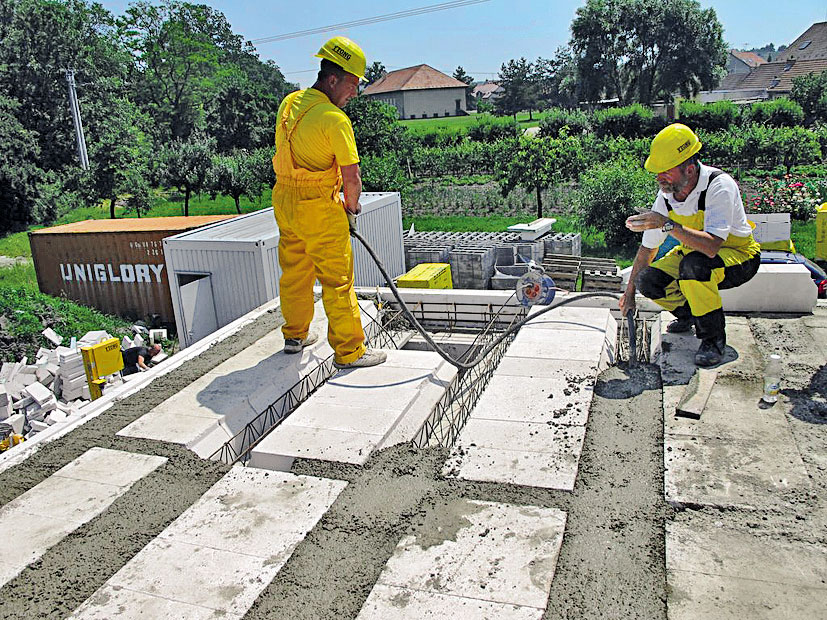

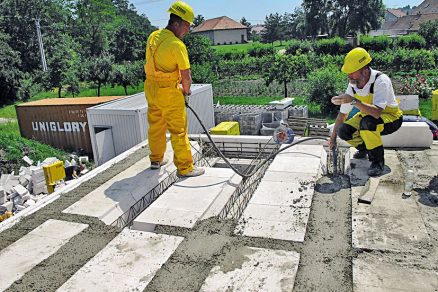

13 | Zhutnenie betรณnovej zmesi
Betรณnovรบ zmes v zรกlievkach, vencoch a ostatnรฝch dobetonรกvkach je potrebnรฉ dรดkladne zhutniลฅ prepichovanรญm alebo ponornรฝm vibrรกtorom. Poloลพenรฉ konลกtrukcie sa nenadbetรณnovรกvajรบ, vybetรณnujรบ sa len rebrรก a vence po รบroveลˆ ich hornej hrany. Strop sa neodporรบฤa betรณnovaลฅ pri teplotรกch niลพลกรญch ako+5 ยฐC.

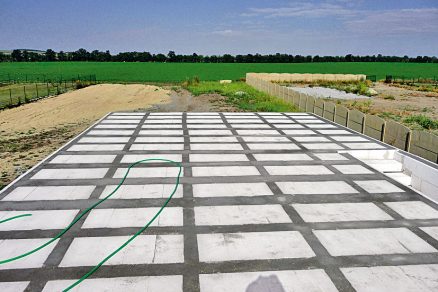

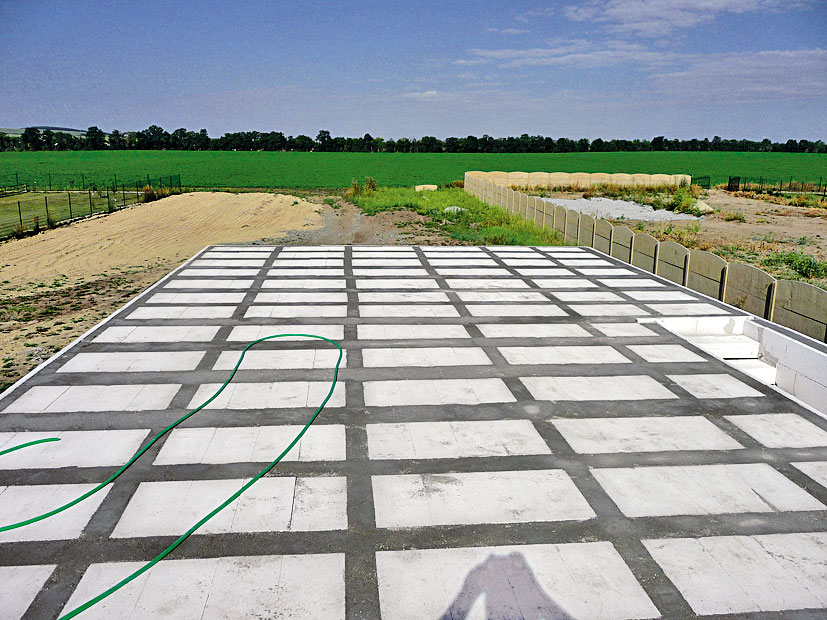

14 | Strop po betonรกลพi
Strop je pochรดdzny na druhรฝ deลˆ po betonรกลพi. Treba vลกak dbaลฅ o to, aby sa montรกลพne podpery pod stropom nepreลฅaลพili. Poฤas prvรฉho tรฝลพdลˆa aลพ 10 dnรญ je potrebnรฉ betรณn vlhฤiลฅ. Podpernรบ konลกtrukciu moลพno odstrรกniลฅ najskรดr po 28 dลˆoch, keฤ betรณn dosiahne zaruฤenรบ pevnosลฅ a konลกtrukcia je nosnรก.

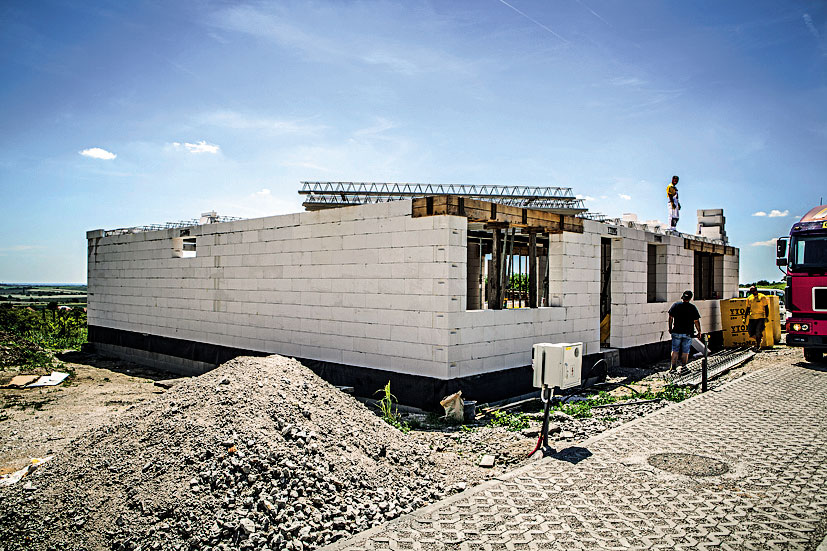

01 | Vyloลพenie nosnรญkov a vloลพiek
Pred vyklรกdkou stropnรฝch nosnรญkov a vloลพiek sa odporรบฤa pripraviลฅ dostatoฤne ลกirokรบ prรญjazdovรบ komunikรกciu k stavbe. Stropnรฉ nosnรญky by sa mali v ideรกlnom prรญpade vykladaลฅ priamo z vozidla na korunu mรบru.

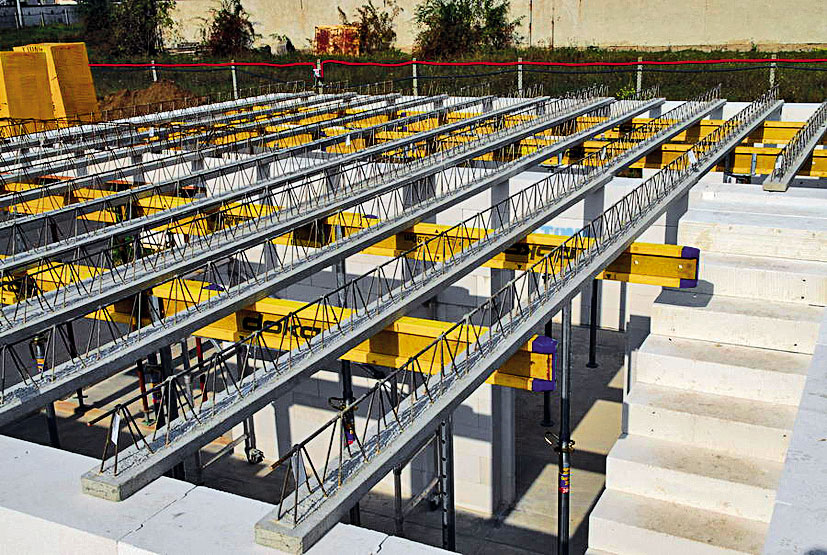

02 | Podpernรก konลกtrukcia
Pred rozloลพenรญm nosnรญkov podฤพa vรฝkresu skladby je potrebnรฉ vyhotoviลฅ podpernรบ konลกtrukciu, aby sa zabrรกnilo priehybu nosnรญkov. Korekciou vรฝลกky stฤบpikov podpernej konลกtrukcie sa stredy navรฝลกia o predpรญsanรบ hodnotu. Vzdialenosลฅ montรกลพnych podpier je maximรกlne 1 600 mm. Na montรกลพne podpery a korunu nosnรฝch mรบrov sa rozloลพia nosnรญky.

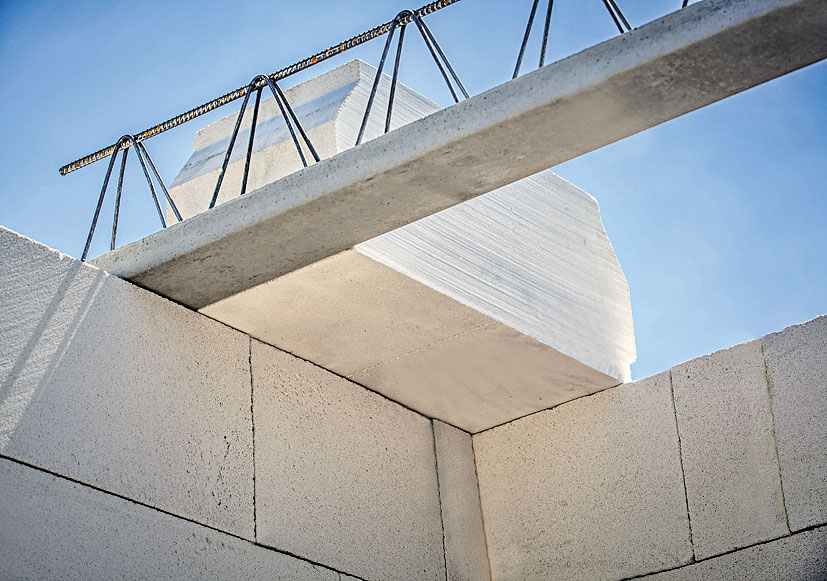

03 | Prvรฝ nosnรญk
Prvรฝ nosnรญk mรดลพe byลฅ od okraja mรบru vzdialenรฝ tak, ลพe stropnรก vloลพka leลพรญ jednรฝm koncom na mรบre minimรกlne plochou dlhou 20 mm. Krajnรฝ rad vloลพiek sa mรดลพe podฤพa potreby skrรกtiลฅ. Nosnรญky sรบ na mรบre uloลพenรฉ s minimรกlnym uloลพenรญm 150 mm. Prรญpadnรฉ nerovnosti koruny mรบru treba zarovnaลฅ hoblรญkom (nie je potrebnรฝ vyrovnรกvaยญjรบci veniec na hornej ploche nosnรฝch mรบrov).

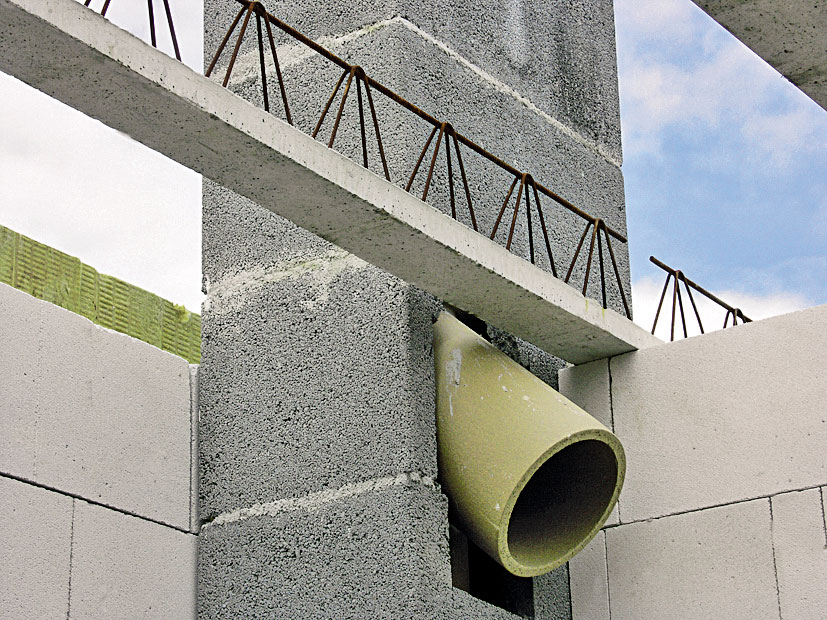

04 | ลฝelezobetรณnovรก vรฝmena
Komรญnovรฉ teleso musรญ prechรกdzaลฅ stropnou konลกtrukciou voฤพne. Toto je moลพnรฉ dosiahnuลฅ aj skrรกtenรญm nosnรญka a podoprenรญm jeho konca ลพelezobetรณnovou vรฝmenou obchรกdzajรบcou komรญnovรฉ teleso alebo inรฝ otvor v stropnej konลกtrukcii.

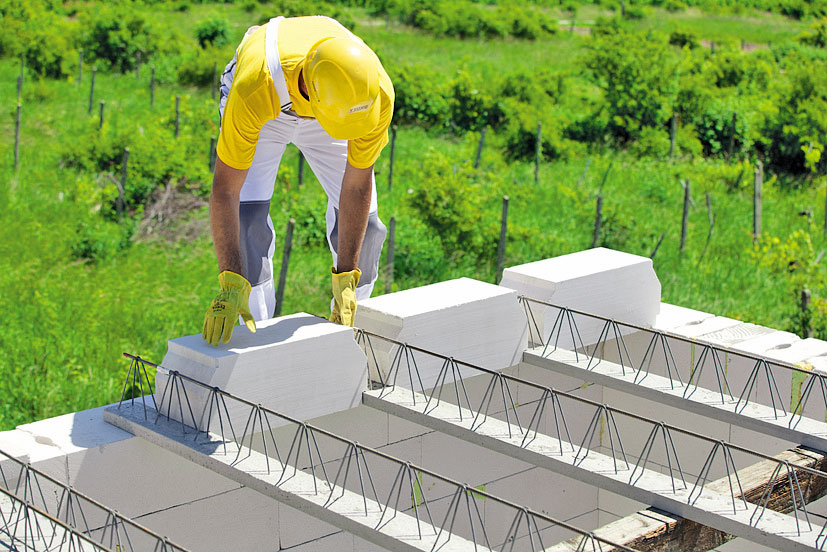

05 | Prvรฝ rad stropnรฝch vloลพiek
Poloลพenรญm prvรฉho radu stropnรฝch vloลพiek sa skoriguje osovรก vzdialenosลฅ nosnรญkov na 680 mm. Vloลพky sa kladรบ postupne, symetricky od obidvoch koncov nosnรญkov.

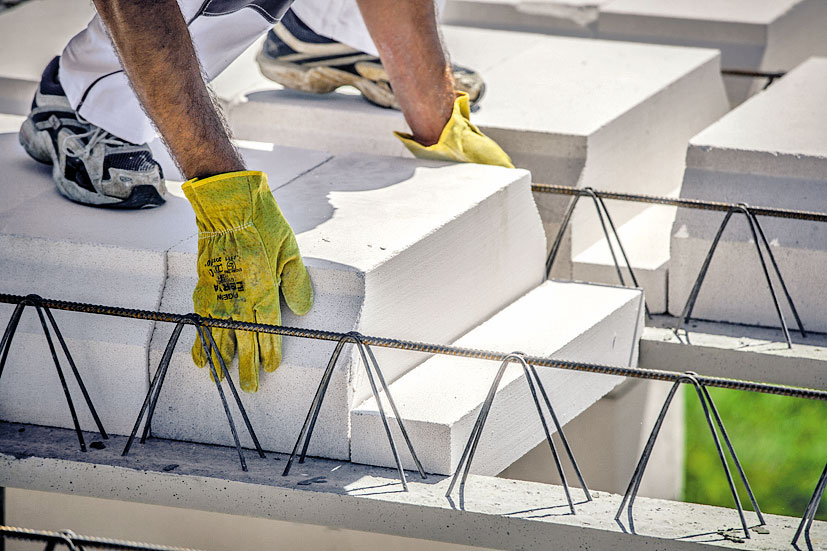

06 | Doplnkovรฉ vloลพky
Ako kaลพdรก piata vloลพka (raster 1 m), ak statik neurฤรญ inak, sa kladie doplnkovรก nรญzka vloลพka, pomocou ktorej sa vytvorรญ prieฤne stuลพenie a prepojenie. Na nรญzke doplnkovรฉ vloลพky je pre nebezpeฤenstvo ich prelomenia zakรกzanรฉ stรบpaลฅ.

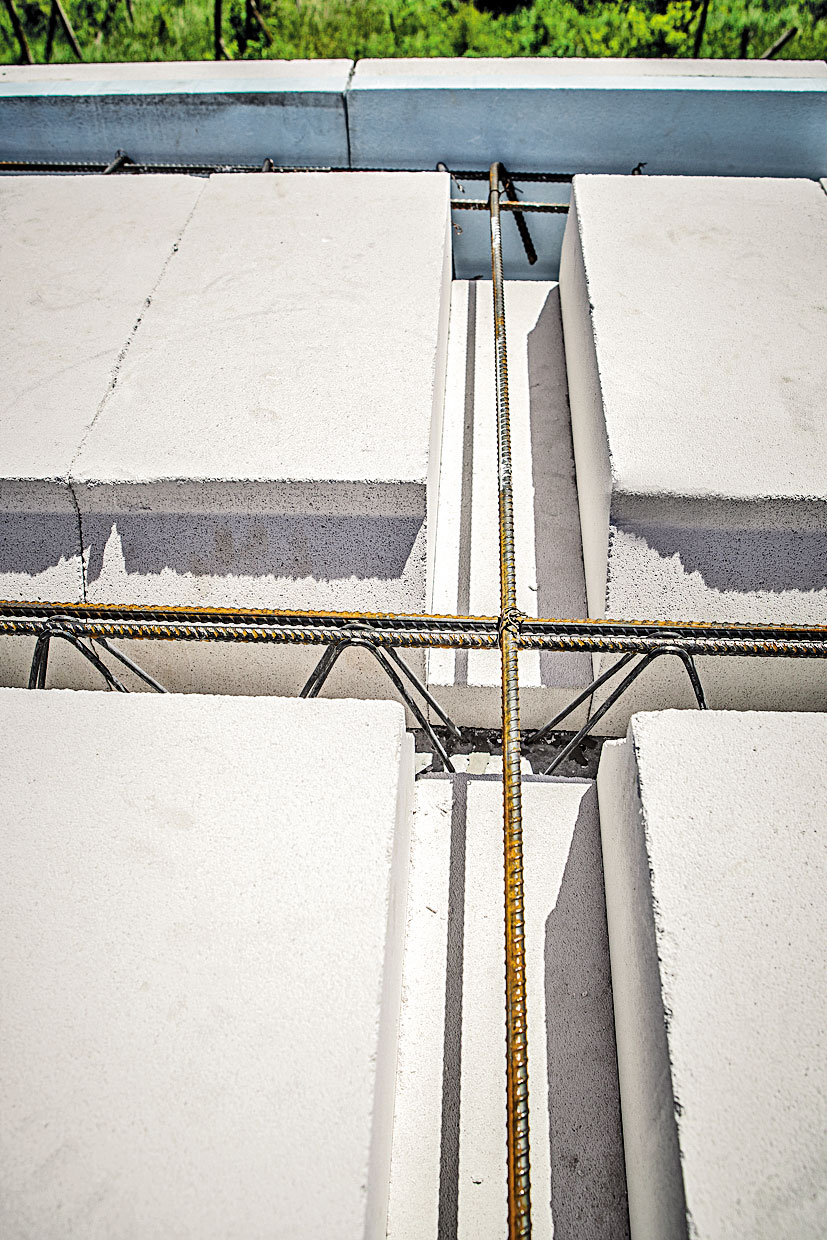

07 | Prepojovacia vรฝstuลพ
V mieste doplnkovรฝch vloลพiek sa na hornรบ vรฝstuลพ nosnรญkov ako prieฤne stuลพenie a prepojenie uloลพรญ prepojovacia vรฝstuลพ s priemerom min. 8 mm (1ร— โˆ… 8), ktorรก sa zakotvรญ do protiฤพahlรฝch vencov pomocou hรกkov.

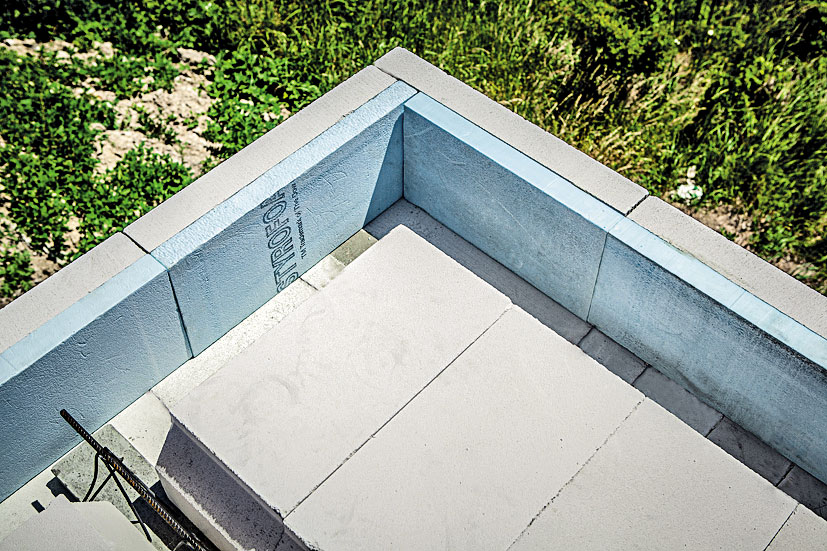

08 | Vencovรฉ tvรกrnice
Na korune mรบru sa po obvode stavebnรฉho objekยญtu vymuruje pomocou tenkovrstvovej lepiacej malty rad vencovรฝch tvรกrnic s izolรกciou otoฤenou smerom dovnรบtra. Priestor na veniec je ohraniฤenรฝ stropnรฝmi vloลพkami a vencovรฝmi tvรกrnicami.

Info o materiรกli:

  • Montovanรฝ stropnรฝ systรฉm pozostรกvajรบci z prefabrikovanรฝch ลพelezobetรณnovรฝch nosnรญkov a vรฝplลˆovรฝch nevystuลพenรฝch vloลพiek na bรกze pรณrobetรณnu
  •  ลฝelezobetรณnovรฉ nosnรญky vystuลพenรฉ oceฤพovou zvรกranou priehradovou vรฝstuลพou zaliatou do betรณnovej pรคtky s obdฤบลพnikovรฝm prierezom 120 ร— 40 mm, dฤบลพky nosnรญkov: 1,0 aลพ 8,2 m (po 0,2 m)
  • Nevystuลพenรฉ vloลพky na bรกze pรณrobeยญtรณnu triedy P4-500, tepelnรก vodivosลฅ: ฮป = 0,13 W/(m . K), rozmery vloลพiek (d ร— ลก ร— v): 599 ร— 249 ร— 250 mm, 599 ร— 249 ร— 200 mm, 599 ร— 125 ร— 100 mm

ฤŒo budete potrebovaลฅ:

  • Montovanรฝ stropnรฝ systรฉm; Strop Ytong Ekonom s hrรบbkou 250 alebo 200 mm
  • Stropnรก vloลพka Ytong โ€“ stropnรก vloลพka P4-500 Ytong+ 250, pรณrobetรณn P4-500, (ลก ร— v ร— d) 249 ร— 250 ร— 599 mm, 5,5 ks/m2, ks; 4,62 โ‚ฌ alebo Ytong+ 200, pรณrobetรณn P4-500, (ลก ร— v ร— d) 249 ร— 200 ร— 599 mm, 5,5 ks/m2, ks; 3,72 โ‚ฌ; Ytong+ 100, pรณrobetรณn P4-500, (ลก ร— v ร— d) 125 ร— 100 ร— 599 mm, 1 ks/m2, ks; 10,2 โ‚ฌ
  • Stropnรฝ nosnรญk; Ytong typu A (konลกtrukcia s hrรบbkou 250 mm); Ytong 1,00/A, (ลก ร— v ร— d) 1 000 ร— 120 ร— 205 mm, ks    9,85 โ‚ฌ aลพ 109,40 โ‚ฌ (v zรกvislosti od rozpรคtia) aลพ Ytong 7,00/A (ลก ร— v ร— d) 7 000 ร— 120 ร— 205 mm, ks; 100,80 โ‚ฌ alebo Ytong typu C (konลกtrukcia s hrรบbkou 200 mm); Ytong 1,00/C, (ลก ร— v ร— d) 1 000 ร— 120 ร— 175 mm, ks; 9,82 โ‚ฌ aลพ Ytong 6,00/C (ลก ร— v ร— d) 6 000 ร— 120 ร— 175 mm, ks; 9,83 aลพ 86,40 โ‚ฌ (v zรกvislosti od dฤบลพky)
  • Vencovรก tvรกrnica Ytong โ€“ vencovรก tvรกrnica; (ลก ร— v ร— d) 125 ร— 249 ร— 599 mm, ks; 4,37 โ‚ฌ
  • Tenkovrstvovรก lepiaca malta; Ytong lepiaca malta ลกedรก; papierovรฉ vrece, 17 kg; 6,24 โ‚ฌ
  • Prieฤne stuลพujรบce rebro; oceฤพovรก vรฝstuลพ s priemerom min. 1ร— โˆ… 8 mm
  • Betonรกrska oceฤพ; rovnรฉ prรบty a strmene na vystuลพenie vencov, prรญpadne ohnutรก do tvaru L na vystuลพenie rohov a kรบtov vo venci
  • Betรณn; minimรกlna trieda C20/25
  • Montรกลพne podpery
  • Drevenรฉ foลกne; celkovรฝ prierez min. 30 ร— 250 mm
  • Oceฤพovรฝ viazacรญ drรดt
  • Nรกradie; meter alebo pรกsmo; fรบrik; vedro; ochrannรฉ rukavice; murรกrska lyลพica; tyฤ na prepichovanie alebo ponornรฝ vibrรกtor; hoblรญk na zarovnanie loลพnรฝch plรดch; pรญla ruฤnรก vรญdiovรก alebo elektrickรก pรกsovรก pรญla; uholnรญk; gumenรฉ kladivo; zubovรก naberaฤka; elektrickรฉ mieลกadlo s nรกstavcom; klieลกte; ruฤnรฝ vozรญk (tzv. rudla)

TEXT: Xella Slovensko
FOTO: Ytong

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
