Murovanie vรกpennopieskovรฉho obvodovรฉho mรบru s hrรบbkou 240 mm

Partneri sekcie:

Na vรฝลกkovรฉ zaloลพenie prvรฉho radu muriva sa pouลพรญva tzv. zakladacia sรบprava, ktorรก sa dรก kรบpiลฅ alebo zapoลพiฤaลฅ. Alternatรญvou k zakladaniu s pouลพitรญm zakladacej sรบpravy je vรฝลกkovรฉ zaloลพenie rohov, keฤ sa zakladรก roh na najvyลกลกom nameranom mieste na minimรกlnu vrstvu malty.

01Obvodovymur DSC 1502
02Obvodovymur DSC 1503
03Obvodovymur DSC 1505
04Obvodovymur DSC 1513
05Obvodovymur DSC 1514
06Obvodovymur DSC 1523
07Obvodovymur DSC 1525
08Obvodovymur DSC 1533

Vrstvy malty vย ฤalลกรญch rohoch musia zabezpeฤiลฅ potrebnรบ rovinu. Nasleduje murovanie medzi zaloลพenรฝmi rohmi pomocou murรกrskeho ลกpagรกtu aย vodovรกhy. Vรฝchodiskovรฝ bod je najvyลกลกie miesto zistenรฉ nivelรกciou. Pomocou skrutiek, vodovรกhy aย nivelaฤnรฉho prรญstroja sa urฤรญ minimรกlna vรฝลกka maltovej vrstvy aย potrebnรก rovina. Pribliลพne 2 m od prvej zakladacej sรบpravy sa umiestni druhรก โ€“ medzi sรบpravy sa poloลพรญ hlinรญkovรก sลฅahovacia lata. Nรกsledne sa pripravรญ zakladacia malta.

Tรก sa nachystรก buฤ vย bubnovej mieลกaฤke, alebo vย plastovej nรกdobe zmieลกanรญm suchej malty sย vodou (4,5 aลพ 5,2 l vody/40 kg zmesi), a to pomocou nรญzkootรกฤkovรฉho mieลกadla s nadstavcom. Mieลกa sa, aลพ kรฝm nevznikne homogรฉnna zmes. Malta sa nanesie medzi dve zakladacie sรบpravy aย rozprestrie sa po celej dฤบลพke ohraniฤenej zakladacรญmi sรบpravami. Latou sa rozotrie na kraje. Prvรก vรกpennopieskovรก tehla sa kladie priamo do malty. Zaฤรญna sa vลพdy od vรคzby rohov (hrรบbka muriva 240 mm โ€“ prvok 2DF-LD).

Rohovรก tehla sa uloลพรญ do ฤerstvej malty aย zarovnรก sa pomocou vodovรกhy aย napnutรฝch ลกnรบr. Vย ฤalลกom kroku sa pripravรญ malรฉ mnoลพstvo tenkovrstvovej murovacej malty (lepidlo). Lepidlo sa rozprestrie zubovou stierkou na celรบ ลกรญrku hornej ฤasti uloลพenej rohovej tehly. Na rohovรบ tehlu sa uloลพรญ druhรก rohovรก tehla. Rovina sa skontroluje vodovรกhou aย gumenรฝm kladivom. Zubovou stierkou aย lepidlom sa vytvorรญ spoj na boฤnej strane uloลพenรฝch rohovรฝch prvkov aย priloลพรญ sa tehla obvodovรฉho muriva (8DF-LD).

Tenkovrstvovรก malta sa na loลพnรบ ลกkรกru musรญ naniesลฅ aลพ kย obidvom lรญcam steny, ale nesmie presiahnuลฅ cez hrany tehรกl. Preto sa prebytoฤnรก malta vytekajรบca zย loลพnej ลกkรกry po uloลพenรญ prvku zotrie murรกrskou lyลพicou. Potom sa pokraฤuje sย kladenรญm ฤalลกรญch tehรกl prvรฉho radu od rohov aย ostenia do strรกn po celom obvode stavby. Druhรฝ rad sa zaฤรญna podobne vรคzbou rohovรฝch tehรกl nad sebou, ktorรฉ sa uloลพia kolmo na rohovรฉ prvky vย prvom rade.

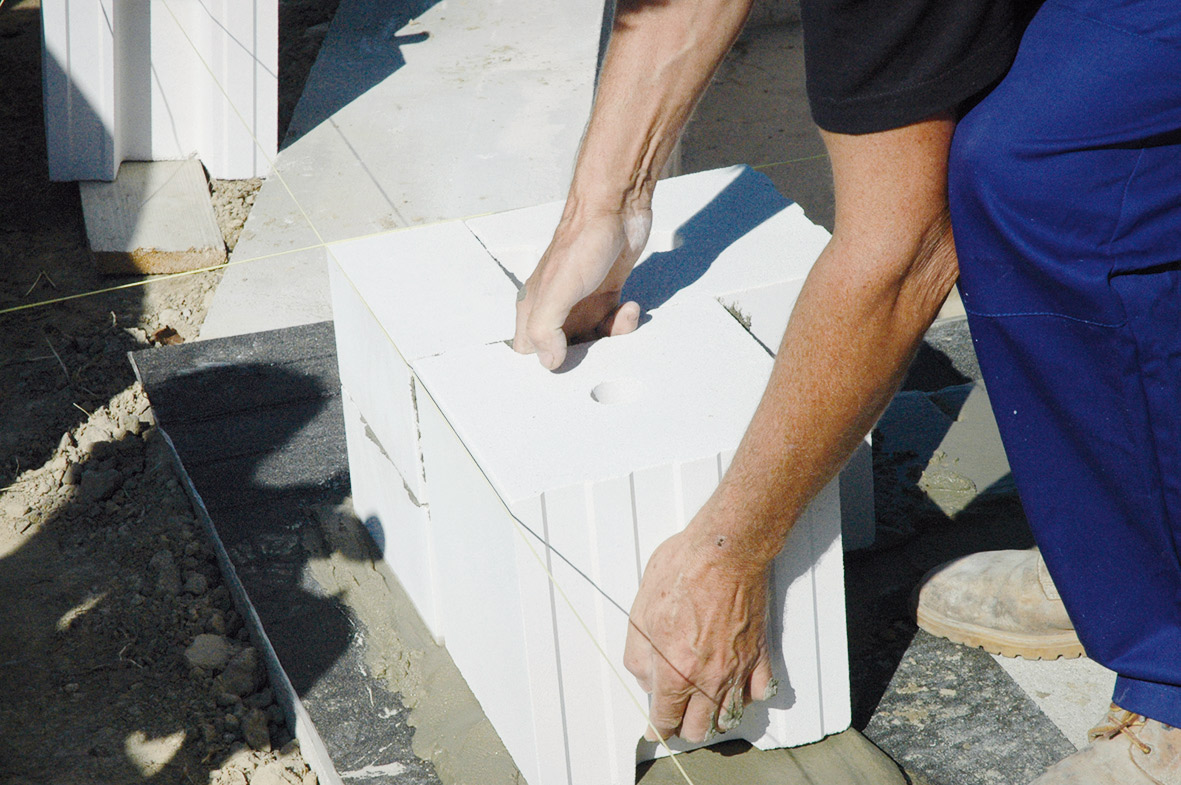

01 | Vytvorenie rohu
Rohovรก tehla sa uloลพรญ do ฤerstvej malty a zarovnรก sa. Na celรบ ลกรญrku hornej ฤasti uloลพenej rohovej tehly sa rozotrie tenkovrstvovรก lepiaca malta a uloลพรญ sa druhรก rohovรก tehla. Zubovou stierkou a lepidlom sa vytvorรญ spoj na boฤnej strane uloลพenรฝch rohovรฝch prvkov a priloลพรญ sa tehla obvodovรฉho muriva. Prebytoฤnรฉ lepidlo sa zotrie.

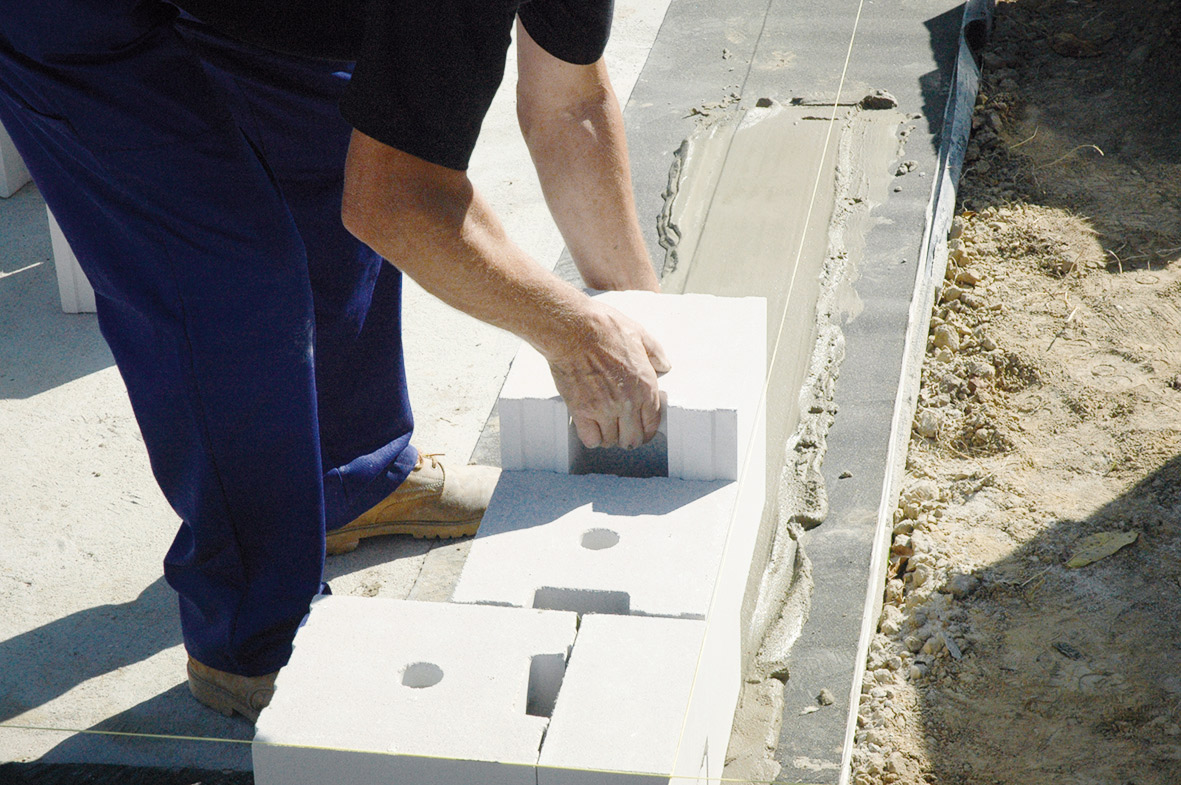

02 | Druhรก tehla
Pokraฤuje sa kladenรญm tehรกl od rohov a ostenia po celom obvode stavby. Zvislรฉ ลกkรกry sa pri prvkoch so systรฉmom pero-drรกลพka nemaltujรบ. Manipulรกciu s tehlami a ich kladenie uฤพahฤujรบ kapsy.

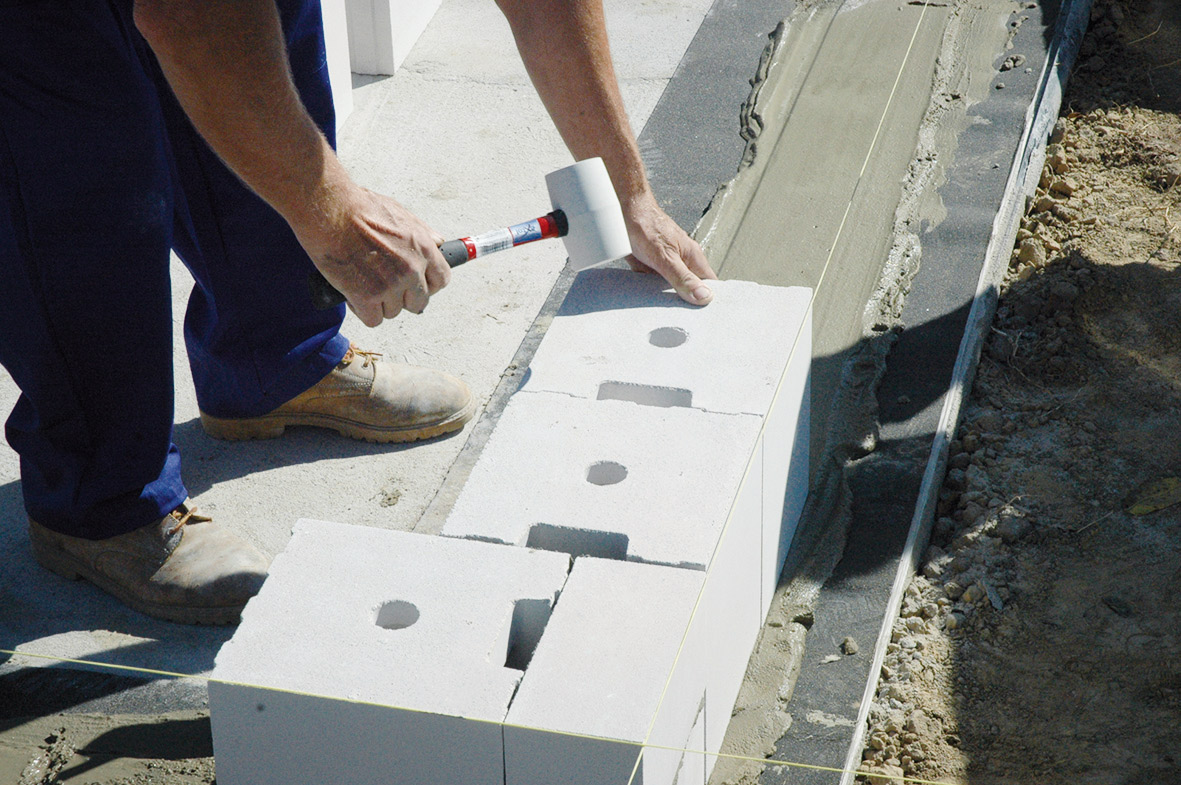

03 | Korekcia polohy
Po uloลพenรญ obvodovej tehly sa pomocou vodovรกhy zmeria rovinnosลฅ a gumenรฝm kladivom sa skorigujรบ prรญpadnรฉ nerovnosti.

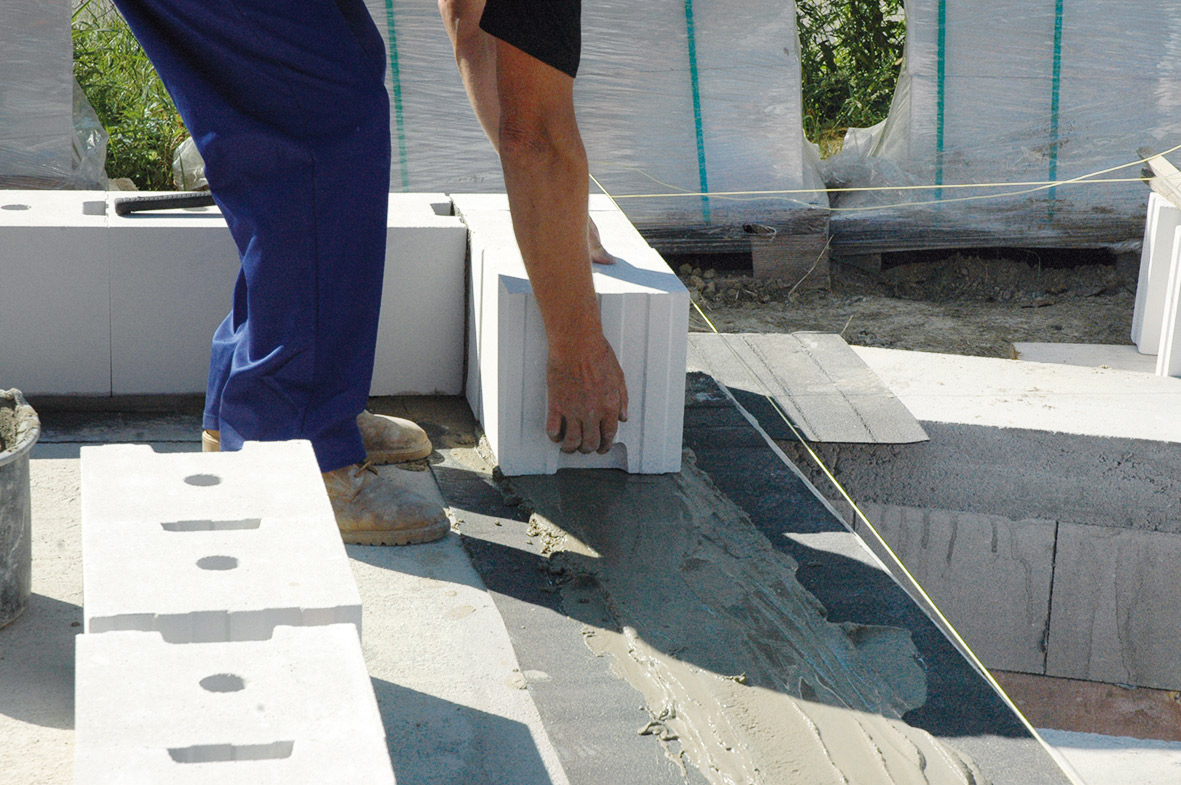

04 | Druhรก strana
Rovnako sa pokraฤuje s kladenรญm obvodovรฝch prvkov na druhรบ stranu od rohu. Na zvislรบ ฤasลฅ rohovรฝch prvkov sa nanesie lepidlo a priloลพรญ sa prvรฝ obvodovรฝ prvok. ฤŽalลกie zvislรฉ ลกkรกry sa uลพ medzi obvodovรฝmi prvkami nemaltujรบ.

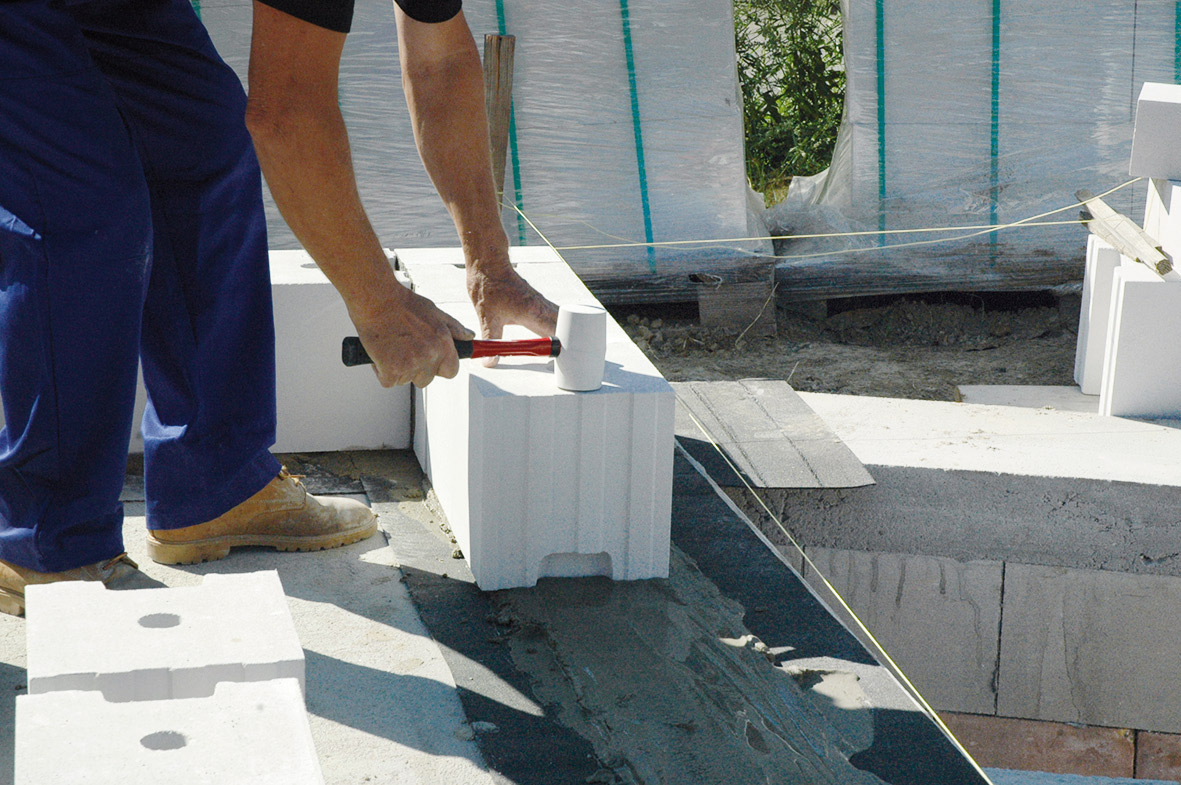

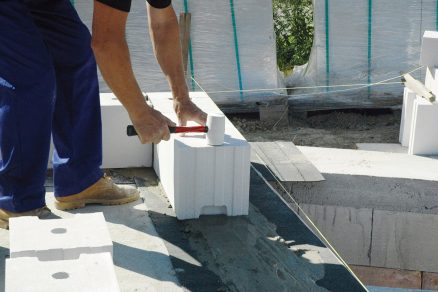

05 | Rovinnosลฅ muriva
Po uloลพenรญ prvkov sa skontroluje rovinnosลฅ podฤพa natiahnutej murรกrskej ลกnรบry a prรญpadnรฉ nerovnosti sa upravia gumenรฝm kladivom. Rovnako je potrebnรฉ sledovaลฅ a dodrลพiavaลฅ pรดdorysnรฝ modul.

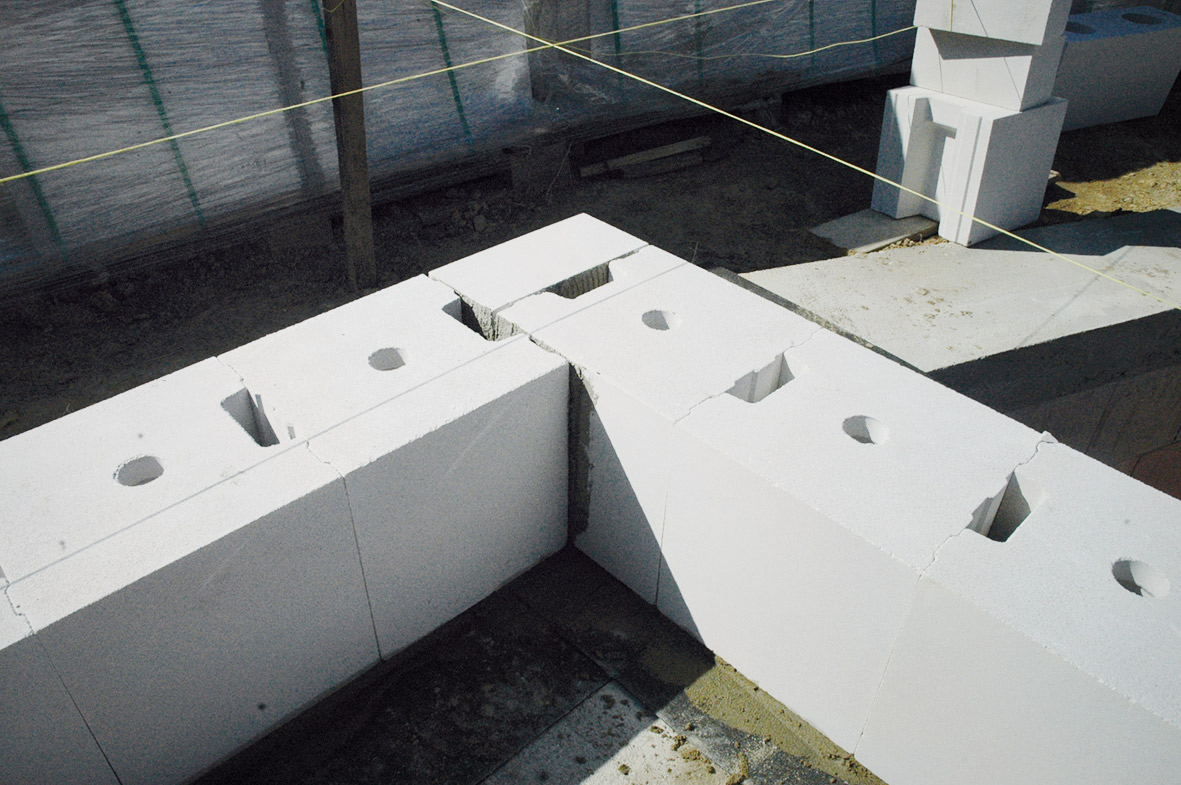

06 | Murรกrska ลกnรบra na druhรฝ rad
Pred murovanรญm druhรฉho radu sa natiahne v poลพadovanej vรฝลกke (250 mm) po obvode stavby murรกrska ลกnรบra.

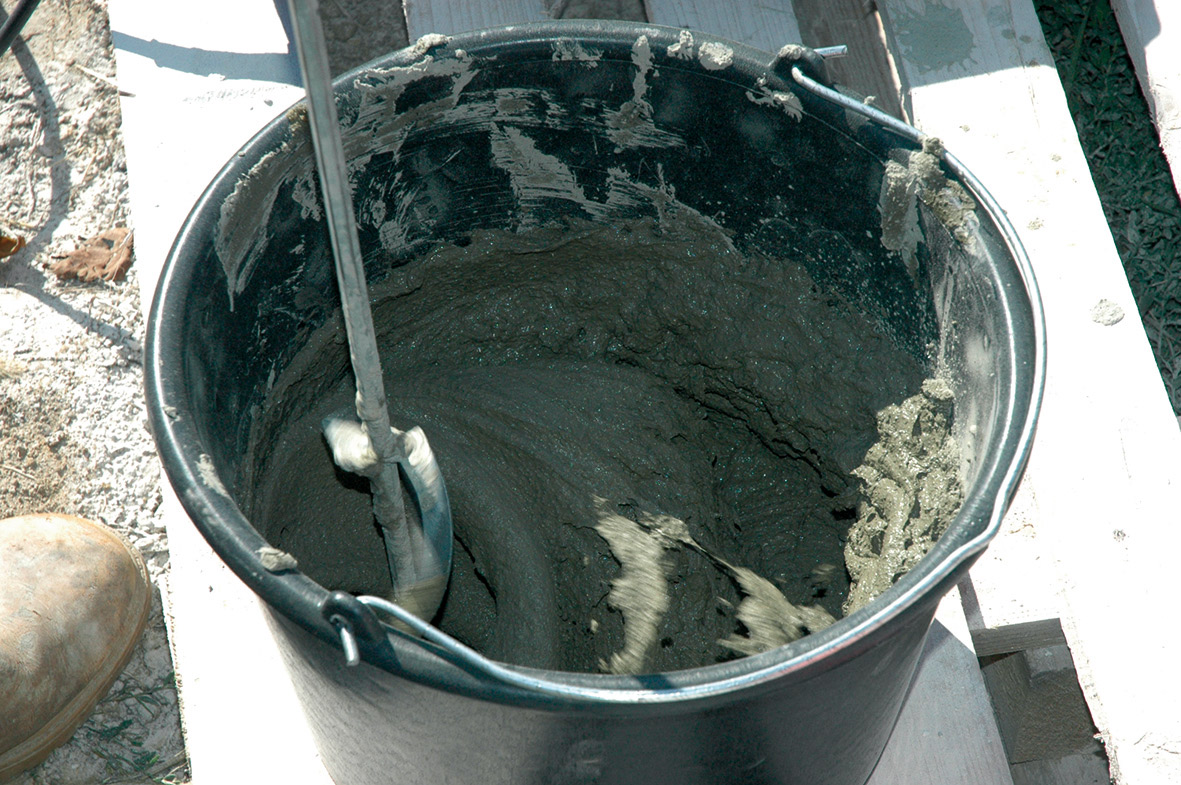

07 | Tenkovrstvovรก lepiaca malta
Suchรก maltovรก zmes sa nasype do plastovej nรกdoby a zmieลกa sa s vodou (6,5 aลพ 7 l/25 kg vrece). Mieลกa sa nรญzkootรกฤkovรฝm mieลกadlom, aลพ kรฝm sa suchรก zmes รบplne nepremieลกa s vodou a nevznikne homogรฉnna zmes.

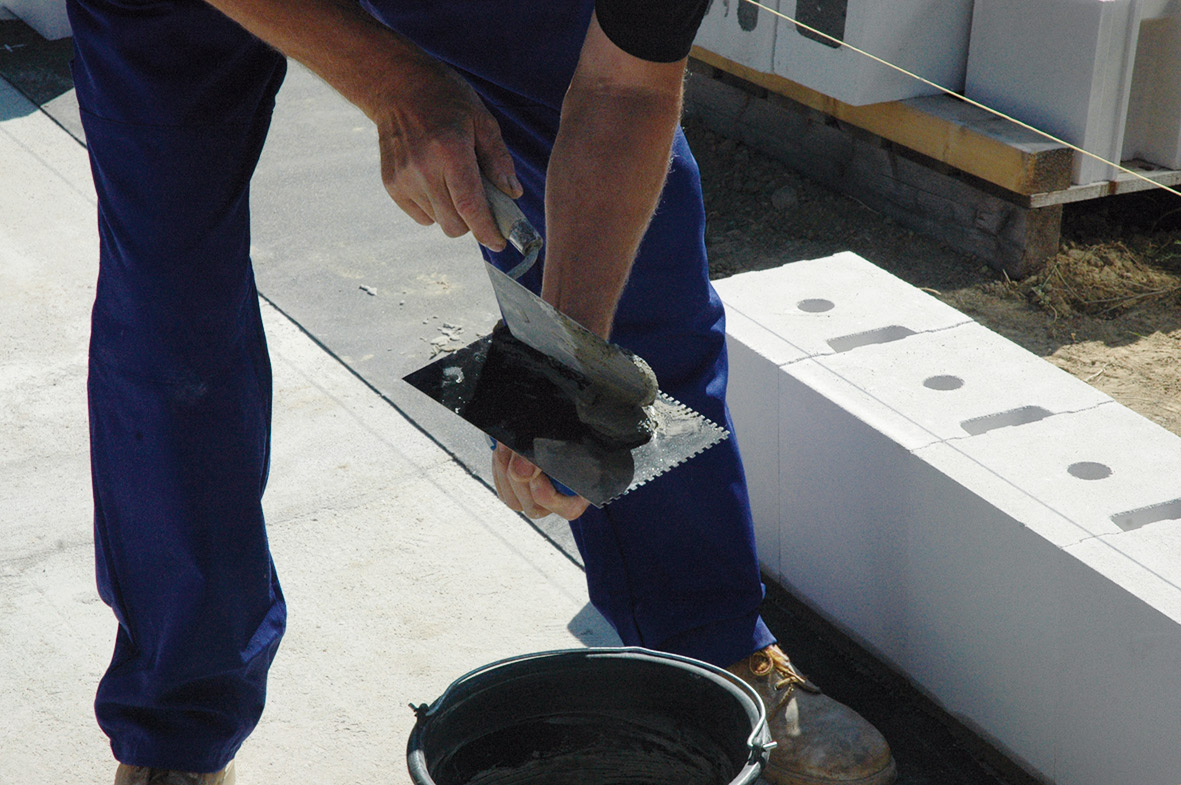

08 | Lepiaca malta na lyลพicu
Murรกrskou lyลพicou sa naberie pripravenรก zmes tenkovrstvovej lepiacej malty na presnรบ lyลพicu.

09 | Malta na roh
Druhรฝ rad sa zaฤรญna murovaลฅ uloลพenรญm rohovรฉho prvku. V mieste rohu sa nanesie presnou lyลพicou celoploลกne pรกs tenkovrstvovej lepiacej malty.

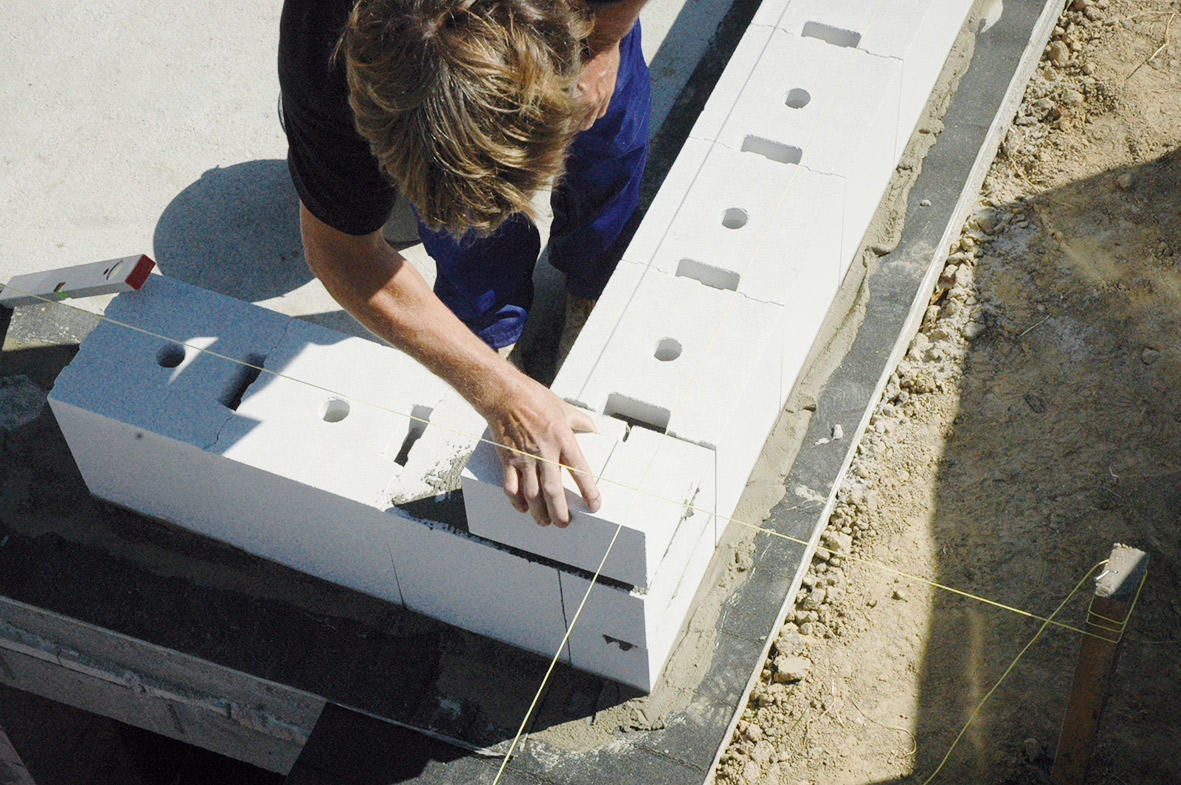

10 | Rohovรฝ prvok druhรฉho radu
Rohovรฝ prvok sa uloลพรญ do lepiacej malty kolmo na rohovรฉ prvky prvรฉho radu.

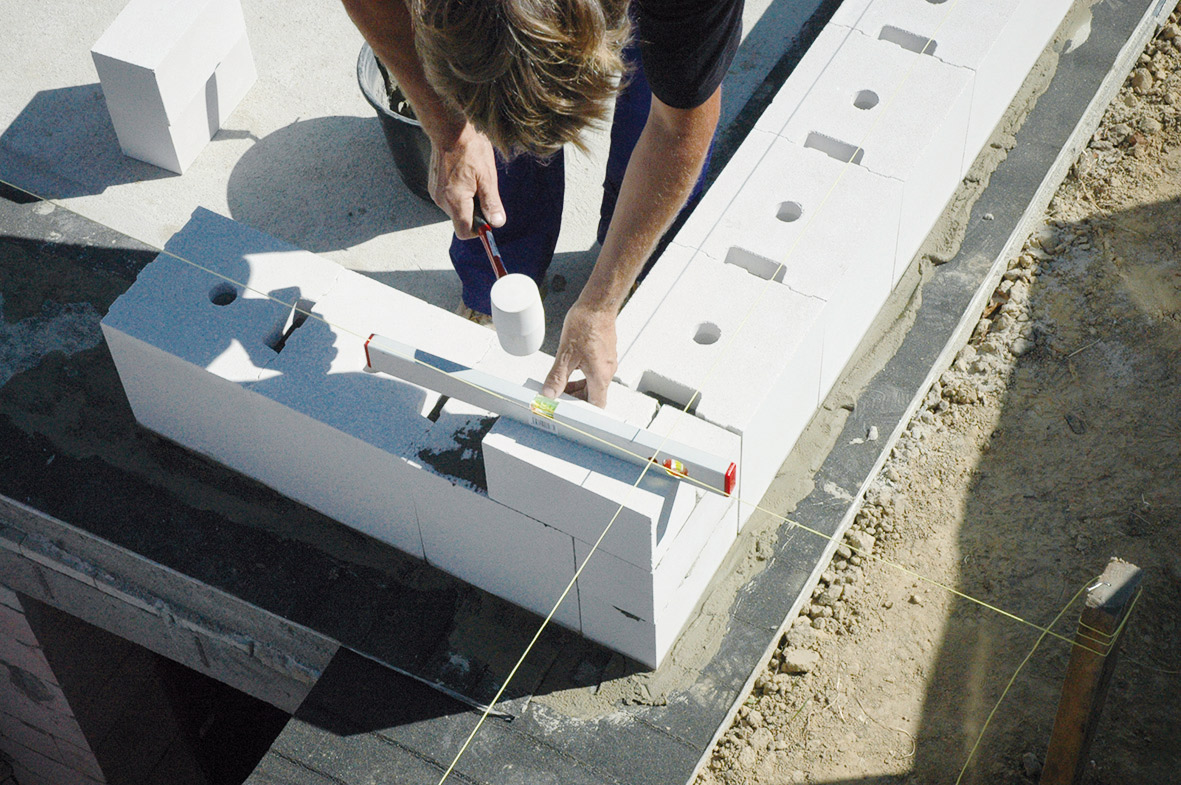

11 | Rovinnosลฅ โ€“ vodorovnรฝ smer
Vodovรกhou a pomocou gumenรฉho kladiva sa skoriguje rovinnosลฅ uloลพenรฉho rohovรฉho prvku vo vodorovnom smere…

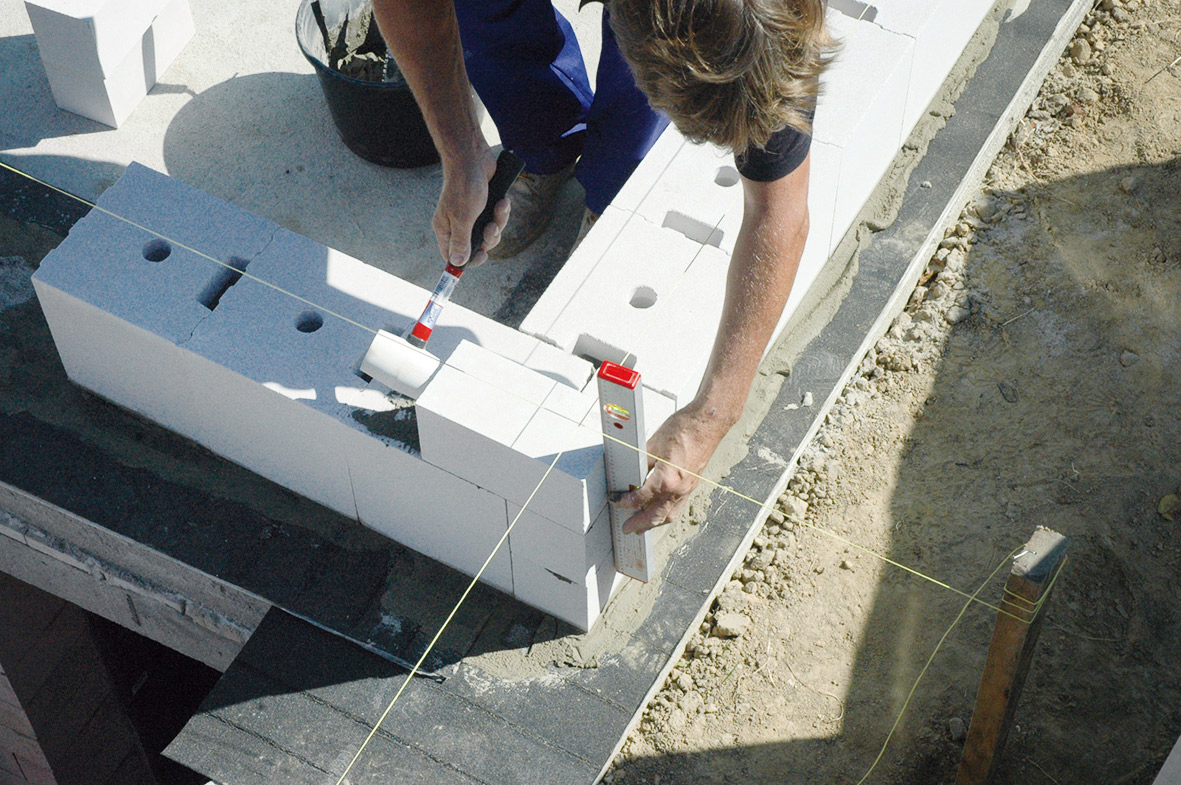

12 | Rovinnosลฅ โ€“ zvislรฝ smer
… aj vo zvislom smere.

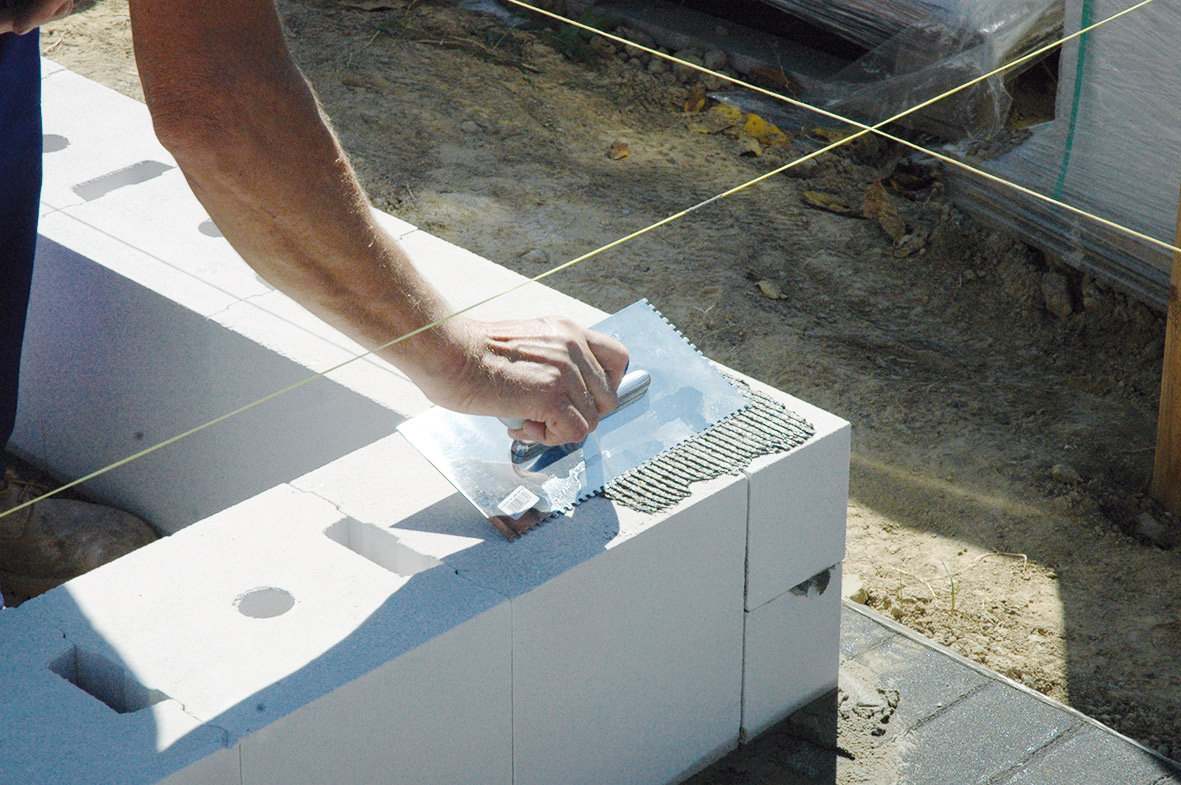

13 | Lepidlo na spoj rohovรฝch prvkov
Na celรบ ลกรญrku hornej ฤasti uloลพenej rohovej tehly sa rozotrie tenkovrstvovรก lepiaca malta.

14 | Druhรฝ rohovรฝ prvok
Na nanesenรบ vrstvu lepidla sa poloลพรญ druhรฝ rohovรฝ prvok.

15 | Vรฝลกka uloลพenia
Vodovรกhou sa skontroluje rovinnosลฅ a vรฝลกka uloลพenia rohovรฝch prvkov, ktorรฉ by mali byลฅ vo vรฝลกke natiahnutej murรกrskej ลกnรบry (modul 250 mm).

16 | Lepiaca malta pod druhรฝ rad
Nasleduje murovanie druhรฉho radu. Na celรบ plochu loลพnej a styฤnej ลกkรกry prvรฉho radu sa nanesie v jednom smere presnou lyลพicou lepiaca malta v hrรบbke 3 mm.

17 | Previazanie muriva
Uloลพรญ sa prvรก tehla druhรฉho radu. Je potrebnรฉ dodrลพaลฅ vzรกjomnรฉ previazanie muriva. Zvislรฉ ลกkรกry medzi jednotlivรฝmi vrstvami musia byลฅ vลพdy v dvoch susednรฝch vrstvรกch predsunutรฉ min. o 95 mm.

18 | Murovanie druhรฉho radu
Pokraฤuje sa s kladenรญm tehรกl od rohu po celom obvode stavby. Zvislรฉ styฤnรฉ ลกkรกry sa nemaltujรบ.

19 | Korekcia polohy
Prvky obvodovรฉho muriva sa kladรบ do nanesenej vrstvy tenkovrstvovรฉho lepidla a poklepanรญm gumovรฝm kladivom sa usadia do ลพelanej polohy. รšpravu polohy prvku moลพno urobiลฅ max. do 8 min. od nanesenia tenkovrstvovej lepiacej malty.

20 | Druhรก strana druhรฉho radu
Po vymurovanรญ druhรฉho radu tehรกl v jednom smere od rohu sa pokraฤuje s kladenรญm obvodovรฝch prvkov v druhom smere.

21 | Korekcia polohy
Rovnako sa koriguje poloha uloลพenia prvkov.

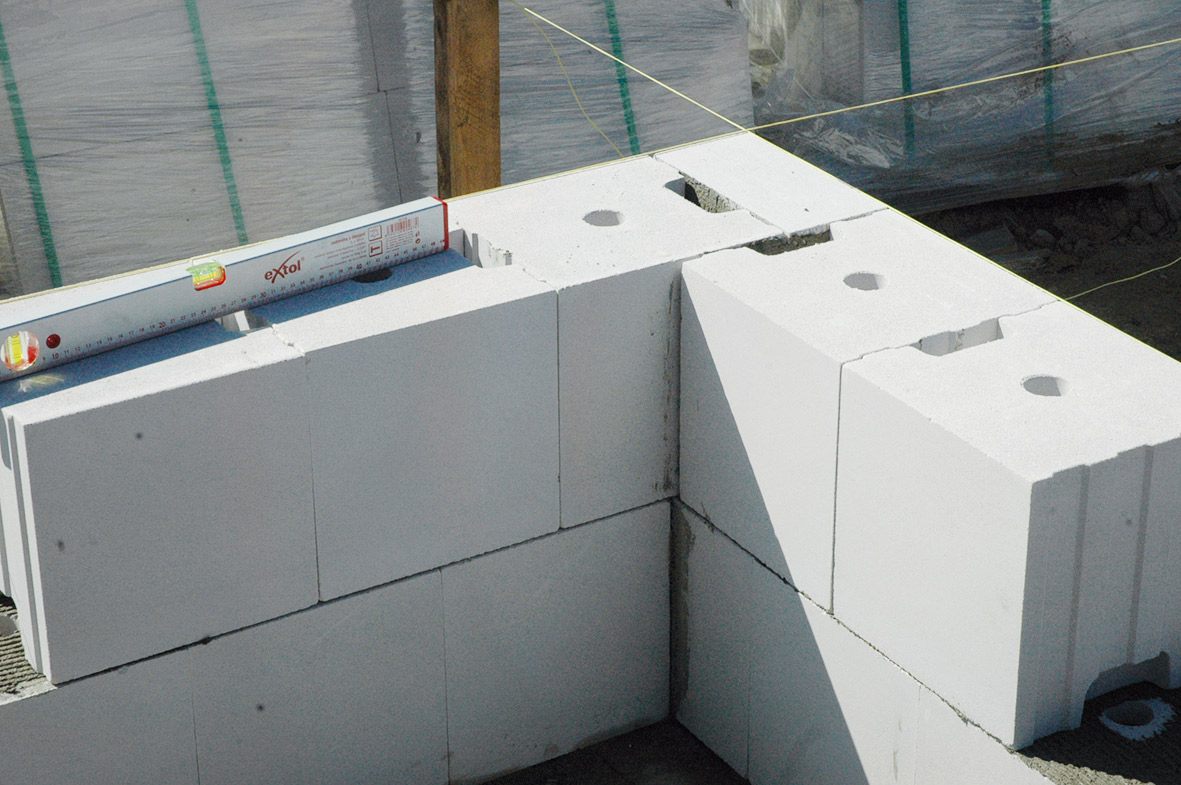

22 | Rovinnosลฅ druhรฉho radu
Rovinnosลฅ vymurovanรฉho druhรฉho radu sa zmeria vodovรกhou.

Info o materiรกli:

  • Vรกpennopieskovรก tehla na murovanie tepelnoizolaฤnรฝch viacvrstvovรฝch obvodovรฝch stien a vnรบtornรฝch mรบrov; rozmery (d. ร— ลก. ร— v.): 248 ร— 240 ร— 248 mm; sรบฤiniteฤพ tepelnej vodivosti: ฮป = 0,38 (W/m . K); trieda reakcie na oheลˆ: A1; poลพiarna odolnosลฅ: REI 180

ฤŒo budete potrebovaลฅ

  • Obvodovรฉ murivo
    SENDWIX 8DF-LD
    spotreba: 16 ks/m2, rozmery (d x ลก x v): 248 x 240 x 248, m2    37,63 โ‚ฌ
  • Rohovรก tehla
    SENDWIX 2DF-LD
    rozmery (d x ลก x v): 240 x 115 x 123, m2    22,57 โ‚ฌ
  • Zakladacia malta
    ZM 920
    spotreba: pribliลพne 18,5 kg/m2, papierovรฉ vrece, 40 kg    9,84 โ‚ฌ
  • Tenkovrstvovรก murovacia malta
    Lepidlo SX โ€“ ZM 921
    spotreba: pribliลพne 3,4 kg/m2, papierovรฉ vrece, 25 kg    7,95 โ‚ฌ
  • Nรกradie a pomรดcky
    nivelaฤnรฝ prรญstroj a lata
    murรกrsky ลกpagรกt alebo zakladacia sรบprava
    murรกrska lyลพica
    naberaฤka
    zubovรก stierka
    vodovรกha
    gumenรฉ kladivo
    murรกrske kladivo
    hoblovanรก lata (so znaฤkou po 125 mm na kontrolu dฤบลพkovรฉho a vรฝลกkovรฉho modulu)
    presnรก lyลพica na dรกvkovanie lepidla na murivo s hrรบbkou 240 mm
    kotรบฤovรก ruฤnรก pรญla
    nรญzkootรกฤkovรฉ elektrickรฉ mieลกadlo
    plastovรฉ vedro

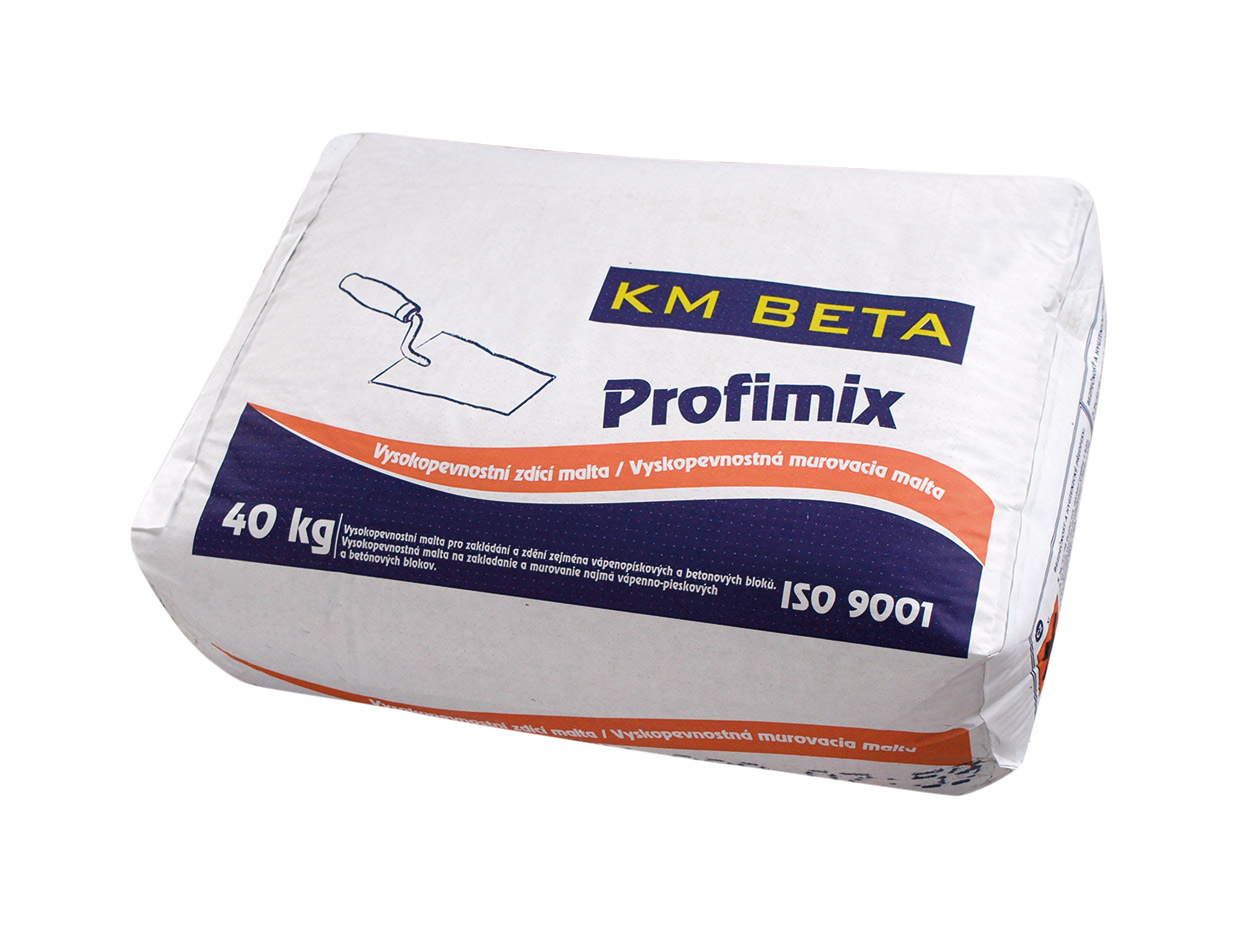

Zakladacia malta

Murovacia malta na vรกpennopieskovรฉ a betรณnovรฉ bloky 20 N/mm2 ZM 920. Vysokopevnostnรก a rรฝchlotuhnรบca murovacia malta urฤenรก na ruฤnรฉ murovanie vรกpennopieskovรฝch a betรณnovรฝch murovacรญch prvkov. Vhodnรก ako zakladacia malta na horizontรกlne vyrovnรกvanie prvej vrstvy. Vysokรก a zvรฝลกenรก pevnosลฅ loลพnรฝch ลกkรกr, znรญลพenรฉ zosadanie sadania ลกkรกr vplyvom vysokej hmotnosti murovacieho materiรกlu. Na murovanie nosnรฉho muriva a prieฤok v exteriรฉri a interiรฉri.
www.km-beta.sk

TIP
Medzery v mรบre

Pri murovanรญ od rohov do strรกn mรดลพe zostaลฅ v murive medzera na dokonฤenie radu. Tรบto medzeru moลพno zaplniลฅ presne odrezanรฝm kusom zo zรกkladnรฉho prvku. Pri dodrลพanรญ pรดdorysnรฉho modulu 125 mm uลพ pri navrhovanรญ stavby vลกak nie je potrebnรฉ prรกcne rezanie alebo sekanie tehรกl. Rad moลพno zostaviลฅ kombinรกciou prvkov z murovacieho systรฉmu.

Murovanie miniลพeriavom

Pomocou bremenovรฝch klieลกtรญ H21 moลพno manipulovaลฅ formรกtmi 16DF, 8DF a 4DF priamo z palety a osadzovaลฅ do muriva. Aby sa dosiahol optimรกlny ฤas murovania, treba pri manipulรกcii dbaลฅ na to, aby palety s tehlami boli na mieste realizรกcie na zรกkladovej doske (prรญp. na strope) usporiadanรฉ tak, aby medzi nimi nevznikli medzery. Tรฝm sa zaruฤรญ vysokรก produktivita prรกce. Ak sรบ palety s tehlami poloลพenรฉ na strope, je potrebnรฉ vziaลฅ do รบvahy ich hmotnosลฅ a zabezpeฤiลฅ podoprenie stropu.

Pri kaลพdom zdvihu mรดลพu bremenovรฉ klieลกte uchopiลฅ aลพ 1 m dlhรฝ rad tehรกl a poloลพiลฅ ich, tzn. 0,25 m2 plochy mรบra sa vymuruje v dvoch krokoch. Jedna pracovnรก skupina, ktorรบ tvoria dvaja pracovnรญci, pracuje vลพdy s jednรฝm ลพeriavom. Jeden pracovnรญk nanรกลกa lepidlo pomocou presnej lyลพice, kladie tehly a vyrovnรกva ich. Vฤaka systรฉmu pero-drรกลพka na zvislรฝch plochรกch sa dosiahne rovnรฝ povrch mรบra.

Druhรฝ pracovnรญk obsluhuje miniลพeriav a starรก sa o prรญsun materiรกlu. Dรดleลพitรก je dobre naplรกnovanรก prรญprava prรกc. Prvรก vrstva sa muruje murovacou maltou a je dรดleลพitรฉ jej presnรฉ uloลพenie. Prvรก vrstva je totiลพ zรกroveลˆ aj vyrovnรกvacou vrstvou na vyrovnanie vรฝลกok a je potrebnรก na vytvorenie roviny v pozdฤบลพnom aj prieฤnom smere.

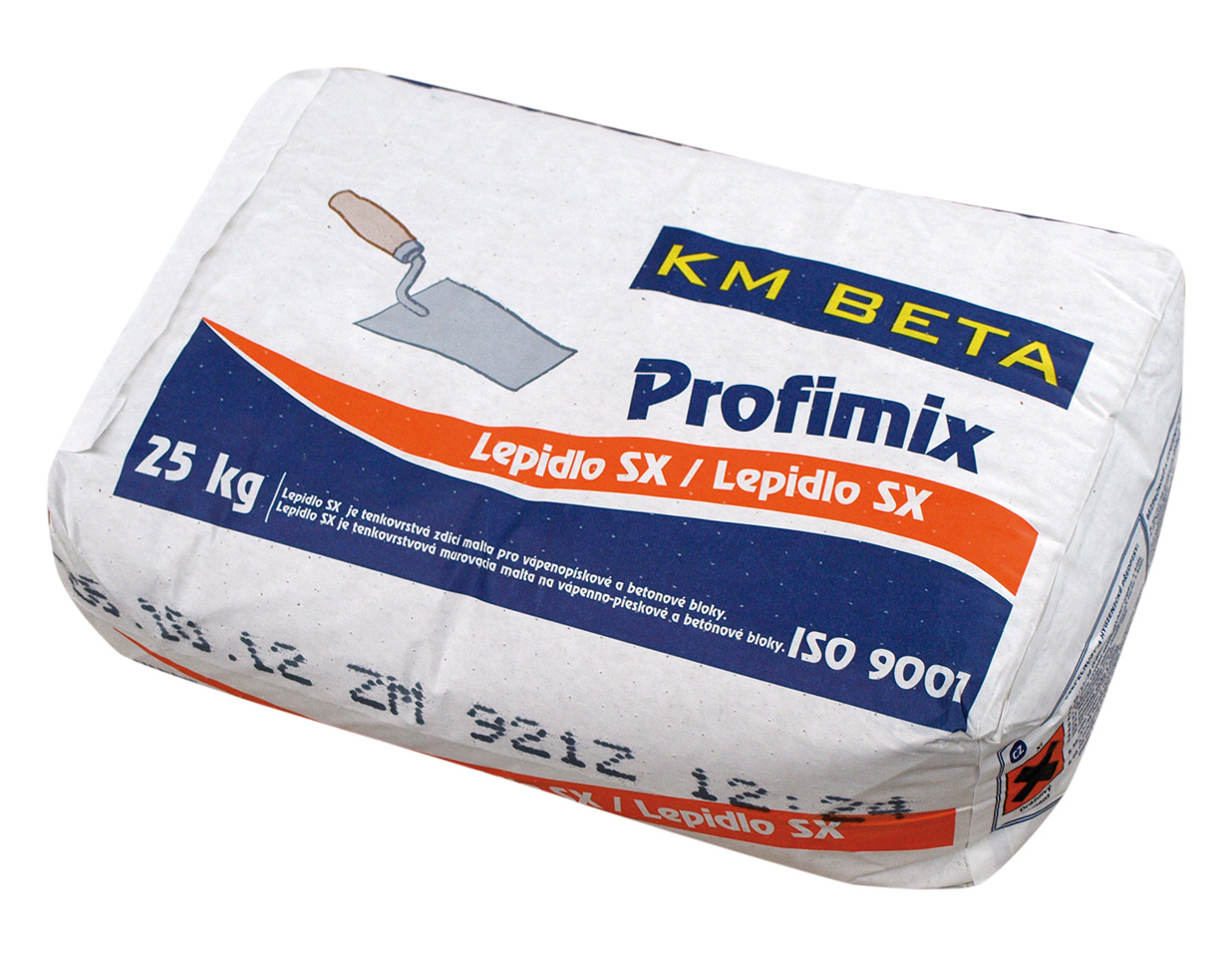

Tenkovrstvovรก lepiaca malta

Tenkovrstvovรก murovacia malta na vรกpennopieskovรฉ a betรณnovรฉ bloky 10 N/mm2 Lepidlo SX โ€“ ZM 921. Tenkovrstvovรก malta urฤenรก na ruฤnรฉ tenkovrstvovรฉ murovanie vรกpennopieskovรฝch a betรณnovรฝch prvkov tak obvodovรฉho, ako aj nosnรฉho muriva a vรฝplลˆovรฉho muriva v interiรฉri a exteriรฉri.
www.km-beta.sk
