Posรบdenie kritickรฝch detailov stavebnรฝch konลกtrukciรญ zย hฤพadiska ich tepelnej ochrany je integrรกlnou sรบฤasลฅou navrhovania stavieb. Vย praxi sa vลกak sย alternatรญvnymi rieลกeniami ฤasto nestretรกvame.

Existuje mnoลพstvo rieลกenรญ, ktorรฝmi sa dajรบ vylepลกiลฅ tepelnotechnickรฉ vlastnosti obytnรฝch budov. Vย prรญpade nรญzkoenergetickรฉho rodinnรฉho domu (NED) Fiamo realizovanรฉho vย Koลกickom kraji sa zvaลพovali viacerรฉ varianty detailov atiky aย prestreลกenia.

Streลกnรก konลกtrukcia

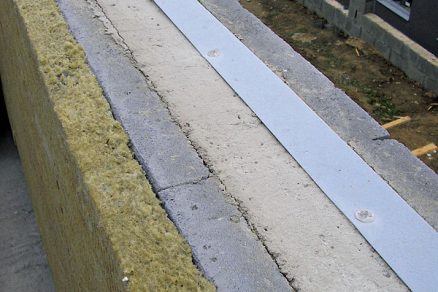

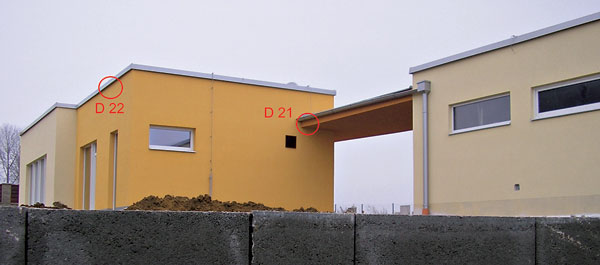

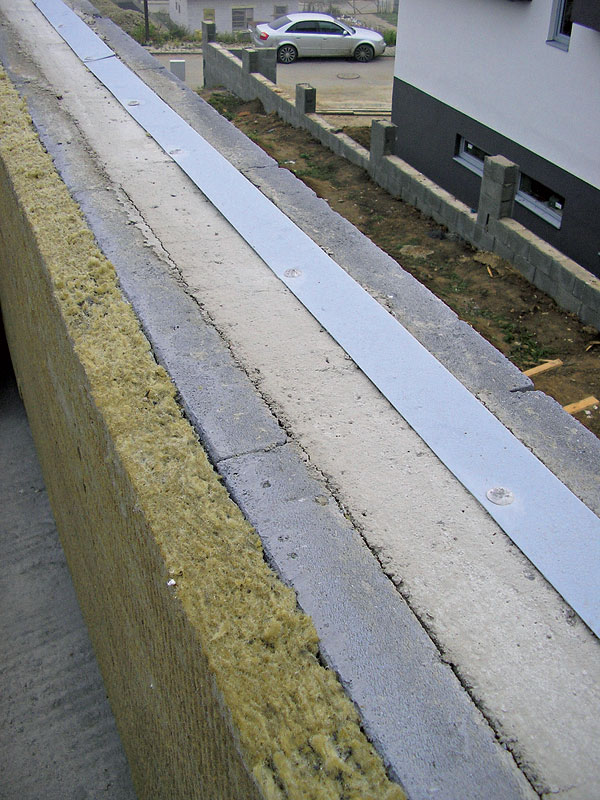

Streลกnรฝ plรกลกลฅ (obr. 1) je jednoplรกลกลฅovรก nepochรดdzna plochรก strecha so ลกtandardnรฝm poradรญm vrstiev โ€“ tepelnรก izolรกcia (na bรกze minerรกlnej vlny), hydroizolaฤnรก vrstva (mPVC fรณlia), ako priลฅaลพenie sa pouลพil ลกtrkovรฝ zรกsyp. Nosnรก konลกtrukcia strechy je realizovanรก zo stropnรฝch nosnรญkov aย stropnรฝch pรณrobetรณnovรฝch vloลพiek (sivรฝ pรณrobetรณn). Na zhotovenie steny atiky sa pouลพili pรณrobetรณnovรฉ tvรกrnice (sivรฝ pรณrobetรณn โ€“ systรฉm pero aย drรกลพka). Atika je ukonฤenรก tvรกrnicou zo sivรฉho pรณrobetรณnu vย tvare U (obr.ย 11). Prestreลกenie medzi garรกลพou aย domom sa realizovalo zo ลพelezobetรณnovej dosky hrรบbky 160 mm.

Posรบdenie variantov detailov atiky aย prestreลกenia

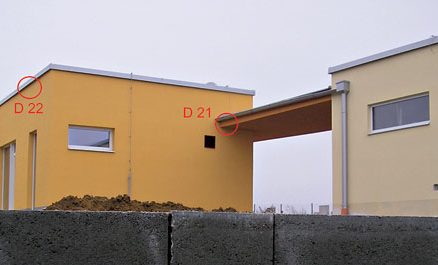

Pri rieลกenรญ รบlohy sa detaily oznaฤili kรณdom D21 (ako detail 21) aย kรณdom D22 (ako detail 22). Detail 21 je detailom styku atiky aย prestreลกenia medzi domom aย garรกลพou aย detail 22 je detailom atiky.
Do รบvahy sa brali tieto okrajovรฉ podmienky:

  • vonkajลกia vรฝpoฤtovรก teplota ฮธe = โ€“13 ยฐC,
  • teplota vnรบtornรฉho vzduchu ฮธai = +20 ยฐC,
  • exteriรฉrovรก relatรญvna vlhkosลฅ vzduchu ฯ†e = 84ย %,
  • interiรฉrovรก relatรญvna vlhkosลฅ vzduchu ฯ†i = 50 %.

Popis existujรบceho vyhotovenia detailov D21 aย D22

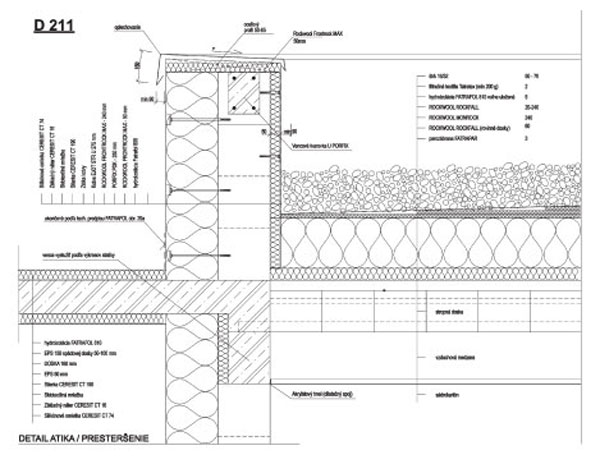

Detail 21 (obr. 2) je existujรบce rieลกenie detailu atiky aย prestreลกenia medzi domom aย garรกลพou aย je vย systรฉme kรณdovania oznaฤenรฝ ako D211 (tab. 1). Stropnรก doska je zo sivรฉho pรณrobetรณnu, tepelnรก izolรกcia strechy je zabezpeฤenรก ลฅaลพkou dvojvrstvovou izolaฤnou doskou aย systรฉmom spรกdovรฝch tepelnoizolaฤnรฝch dosiek zย minerรกlnej vlny. Zย interiรฉrovej strany zakrรฝva vzduchotechnickรบ inลกtalรกciu sadrokartรณnovรฝ podhฤพad. Na horizontรกlne ukonฤenie atiky sa pouลพili tuhรฉ dvojvrstvovรฉ tepelnoizolaฤnรฉ dosky zย minerรกlnej plste.

ย Obr. 2 Detail existujรบceho rieลกenia

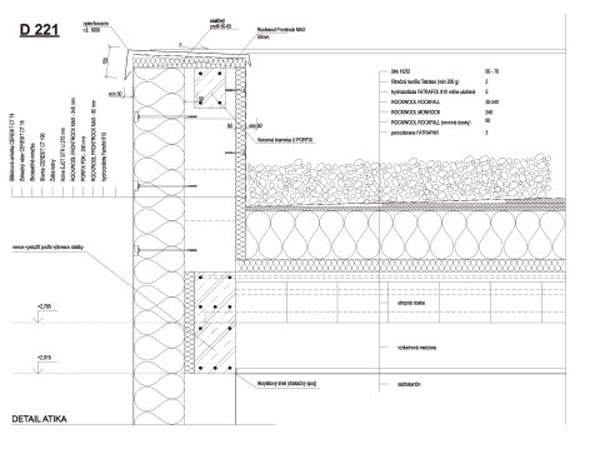

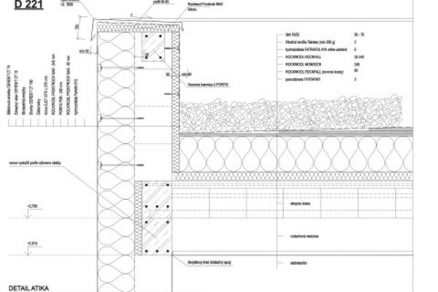

ย Obr. 3 Detail 221, existujรบci stav

Prestreลกenie tvorรญ ลพelezobetรณnovรก doska po oboch stranรกch zateplenรก tepelnou izolรกciou na bรกze expandovanรฉho polystyrรฉnu (EPS). Stena je zย pรณrobetรณnovรฝch tvรกrnic (sivรฝ pรณrobetรณn โ€“ systรฉm pero aย drรกลพka) zateplenรก tuhou dvojvrstvovou tepelnoizolaฤnou doskou zย minerรกlnej plste sย hrรบbkou 250 mm. To istรฉ materiรกlovรฉ vyhotovenie platรญ aj pre detail D22. Vyhotovenรฉ rieลกenie je vย systรฉme kรณdovania oznaฤenรฉ ako D221 (obr. 3, tab. 2).

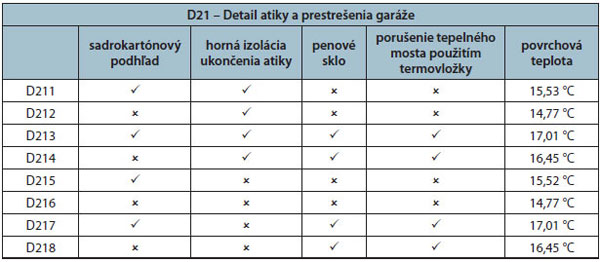

ย Tab. 1 Oznaฤenie alternatรญvnych rieลกenรญ D21 aย vรฝslednรก teplota vnรบtornรฉho povrchu pri rรดznych alternatรญvach vyhotovenia detailu

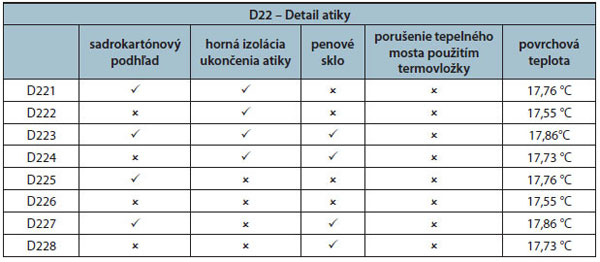

ย Tab. 2 Oznaฤenie alternatรญvnych rieลกenรญ D22 aย vรฝslednรก teplota vnรบtornรฉho povrchu pri rรดznych alternatรญvach vyhotovenia detailu

Alternatรญvne rieลกenia vyhotovenia detailov aย ich posรบdenie
Pri alternatรญvnych rieลกeniach detailov sa zvaลพovali nasledovnรฉ zmeny stavebnรฉho aย konลกtrukฤnรฉho rieลกenia:

  • odstrรกnenie sรกdrokartรณnovรฉho pohฤพadu,
  • izolรกcia atikovej steny na vrchnej strane,
  • preruลกenie tepelnรฉho mostu medzi atikoยญvรฝm murivom aย stropnou konลกtrukciou,
  • preruลกenie tepelnรฉho mostu pouลพitรญm termovloลพky.

Vรฝsledky jednotlivรฝch kombinรกciรญ vรฝpoฤtov sรบ prezentovanรฉ naย nasledovnรฝch obrรกzkoch aย vย tab. 1 (detail D21) aย vย tab. 2 (detail D22).

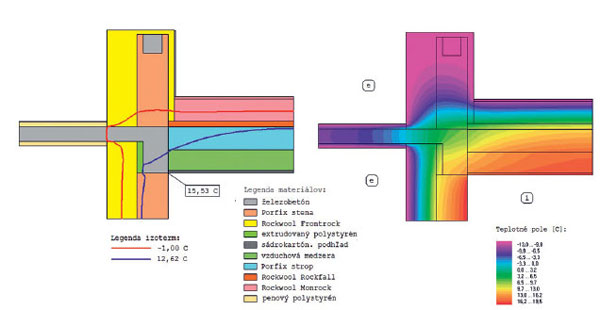

Obr. 4 Detail 211 โ€“ priebeh izoterm a pole teplรดt

Rieลกenie aย vรฝpoฤet detailu D21
Vloลพenรญm penovรฉho skla pod konลกtrukciu atiky aย zรกroveลˆ pouลพitรญm termovloลพky na preruลกenie tepelnรฉho mostu doลกlo vรฝpoฤtom kย zvรฝลกeniu vnรบtornej povrchovej teploty oย 1,48 Kย oproti pรดvodnรฉmu stavu (obr. 4, 5).
Detail D212 je detailom atiky aย prestreลกenia medzi domom aย garรกลพou (obr. 7) bez sadrokartรณnovรฉho podhฤพadu zย interiรฉrovej strany. Vย styku stropnej konลกtrukcie so stenou sa vรฝpoฤtom zistila vnรบtornรก povrchovรก teplota ฮธsi = 14,77 ยฐC, ฤo je oย 0,75 Kย menej ako vย realizovanom prรญpade (D211) (obr. 4) aย zรกroveลˆ oย 2,24 Kย menej ako vย najpriaznivejลกom prรญpade (D213) (obr. 5, 6).

ย  ย

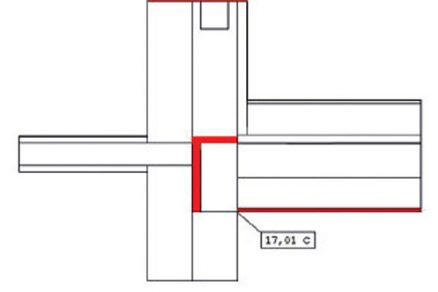

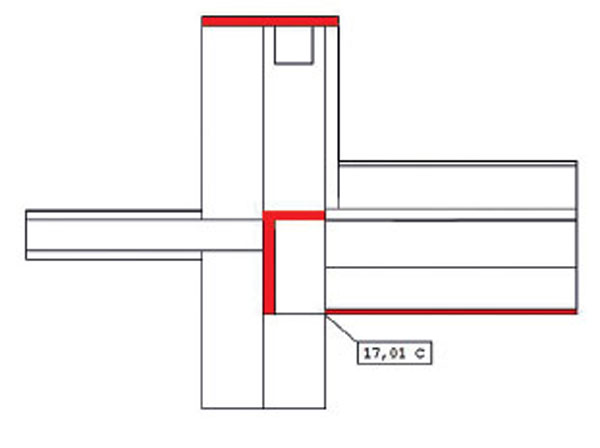

ย Obr. 5 Detail 213 โ€“ konลกtrukฤnรฉ vyhotovenia aย popis vรฝsledku

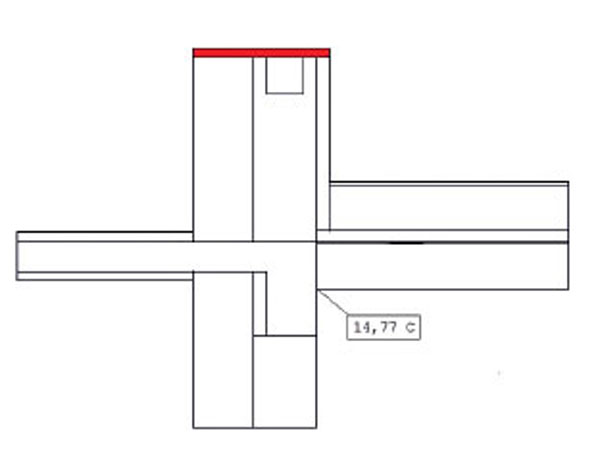

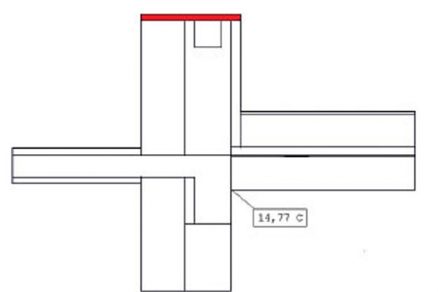

ย Obr. 7 Detail 212 โ€“ konลกtrukฤnรฉ vyhotovenia aย popis vรฝsledku

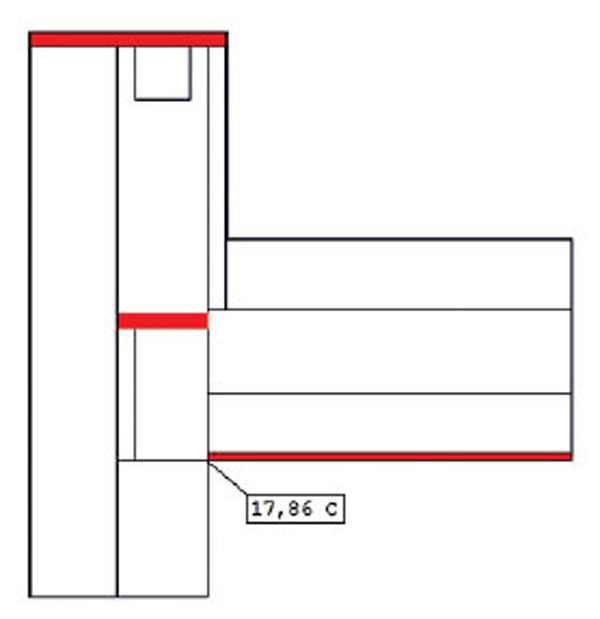

ย Obr. 9 Detail 223 โ€“ konลกtrukฤnรฉ vyhotovenia aย popis vรฝsledku

Vย miestach bez napojenia ลพelezobetรณnovej dosky nedochรกdza kย vรคฤลกรญm teplotnรฝm deformรกciรกm ako vย prรญpade detailov D211 aลพ D218. Detail 223 (obr.ย 9) sa javรญ ako najpriaznivejลกรญ stav, keฤ pouลพitรญm penovรฉho skla sa vรฝpoฤtom urฤila vnรบtornรก povrchovรก teplota ฮธsi = 17,86 ยฐC. Rozdiel oproti rieลกeniu D221 je minimรกlny (0,1 K).

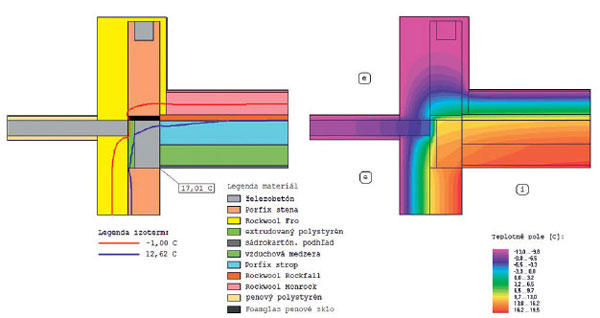

Obr. 6 Detail 213 โ€“ priebeh izoterm aย pole teplรดt

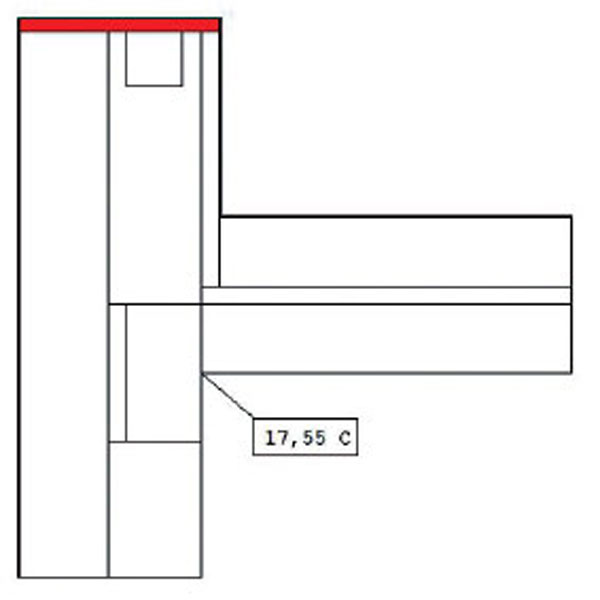

Najnepriaznivejลกรญ stav detailu D22 sa dosiahol bez pouลพitia sadrokartรณnovรฉho podhฤพadu aย penovรฉho skla vloลพenรฉho pod atiku. Teplota vย styku stropu aย steny je oย 0,2 Kย niลพลกia ako pri realizovanom variante (D221), aย to ฮธsi = 17,55 ยฐC (obr. 8). Ukonฤenie atiky tepelnรฝm izolantom vย horizontรกlnom smere nemรก pri tomto rieลกenรญ aย vรฝลกke atiky asi 1ย 000ย mm ลพiaden vplyv na teplotu vย rohu miestnosti.

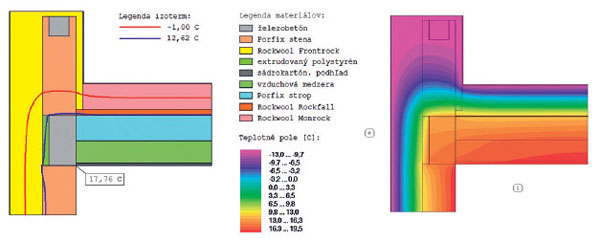

Obr. 8 Detail 221 โ€“ priebeh izoterm aย pole teplรดt

Zรกver
Navrhnutรฉ aย zrealizovanรฉ varianty detailov D21 aย D22 vyhovujรบ poลพiadavkรกm na najniลพลกiu vnรบtornรบ povrchovรบ teplotu konลกtrukcie. Tento fakt sa dal predpokladaลฅ aj zย dรดvodu nรกvrhu tepelnej ochrany konลกtrukciรญ vย sรบlade sย odporรบฤaniami pre nรกvrh konลกtrukciรญ pasรญvnych domov.

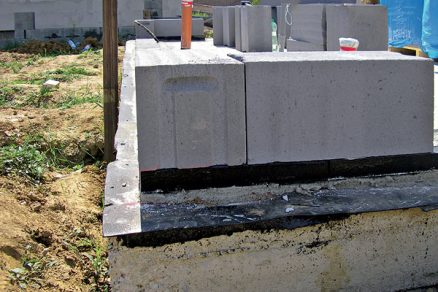

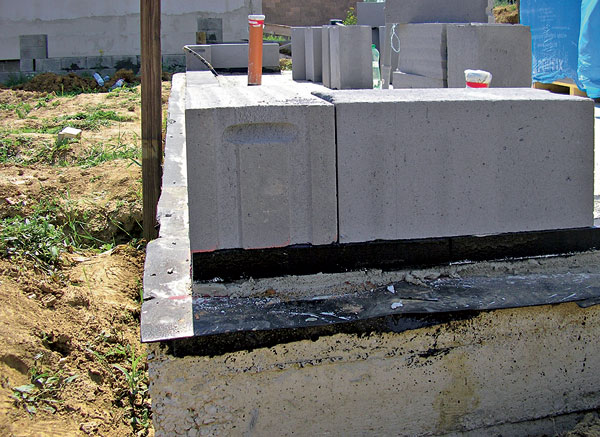

Zย alternatรญvnych rieลกenรญ vyplรฝva, ลพe ฤalลกie zlepลกenie tepelnoizolaฤnรฝch vlastnostรญ je moลพnรฉ. Sย pouลพitรญm penovรฉho skla pod atikovรบ stenu (obr. 12) alebo termovloลพky na preruลกenie tepelnรฉho mosta moลพno dosiahnuลฅ priaznivejลกรญ stav vyhotovenia tรฝchto detailov. Nevรฝhodou je vyลกลกia prรกcnosลฅ, aย najmรค finanฤnรก nรกroฤnosลฅ. Vย tomto prรญpade moลพno prijaลฅ vลกeobecnรฝ zรกver, ลพe pouลพitie tรฝchto stavebnรฝch vรฝrobkov je prรญnosnรฉ zย hฤพadiska posรบdenia najniลพลกej povrchovej teploty konลกtrukcie.

Zaujรญmavรฝm faktom je, ลพe horizontรกlne ukonฤenie atiky tepelnรฝm izolantom (obr.ย 10) nemรก zรกsadnejลกรญ vplyv na vnรบtornรบ povrchovรบ teplotu vย rohu miestnosti. Vย tomto prรญpade mรก atika minimรกlnu vรฝลกku. Treba zdรดrazniลฅ, ลพe toto zistenie je platnรฉ pre takto vyhotovenรฝ detail. Vย prรญpade inej hrรบbky izolรกciรญ, skladby atikovej steny, vรฝลกky atikovej steny mรดลพe byลฅ situรกcia inรก.

ฤŽalลกรญm zaujรญmavรฝm javom je sadrokartรณnovรฝ podhฤพad, ktorรฝ vplรฝva vรฝznamnejลกie na povrchovรบ teplotu. Vย sรบฤasnosti neexistuje veฤพa informรกciรญ oย tom, akรฉ teploty aย akรก relatรญvna vlhkosลฅ vzduchu je vย medzipriestore medzi podhฤพadom aย stropnou konลกtrukciou aย akรฝm spรดsobom moลพno tento priestor definovaลฅ pre potreby vรฝpoฤtu.

Nรญzkoenergetickรฝ rodinnรฝ dom Fiamo sa vย sรบฤasnosti uลพรญva. Navrhnutรฉ konลกtrukcie sa budรบ po monitorovaลฅ poฤas 3 rokov aย vykonajรบ sa aj ฤalลกie vรฝpoฤty tรฝchto detailov, najmรค vย trojrozmernom teplotnom poli ako aj pri nestacionรกrnych okrajovรฝch podmienkach.

Projekt je realizovanรฝ za sรบฤasnej podpory firiem Rockwol, Slovensko, s. r. o.; ATREA, ฤŒeskรก republika, s. r. o.; Porfix โ€“ pรณrobetรณn, a. s.; AZ FLEX โ€“ dodรกvateฤพ penovรฉho skla Foamglas, REHAU, s. r. o. aย FENESTRA SK, s. r. o. โ€“ dodรกvatelia okennรฝch systรฉmov; NITRASKLO, a. s. โ€“ dodรกvateฤพ sklenรฝch systรฉmov; HERZ, spol. sย r. o. โ€“ dodรกvateฤพ solรกrnej techniky, HENKEL SLOVENSKO, spol. sย r. o., vรฝrobca stavebnej chรฉmie Ceresit.

Prรญspevokย vznikol vฤaka finanฤnej podpore zย prostriedkov ลกtrukturรกlnych fondov Eรš, prostrednรญctvom operaฤnรฉho programu Vรฝskum aย vรฝvoj aย projektu OPVaV-2008/2.2/01-SORO sย nรกzvom Architektonickรฉ, konลกtrukฤnรฉ, technologickรฉ aย ekonomickรฉ aspekty navrhovania energeticky efektรญvnych budov, sย kรณdovรฝm oznaฤenรญm ITMS: 26220220050, ktorรฝ je spolufinancovanรฝ zo zdrojov Eรš.

TEXT: Ing.ย Martin Lopuลกniak, PhD., Bc. Csilla Csizmadiovรก, Bc. Darina Forgรกฤovรก
OBRรZKY: autor

Ing. Martin Lopuลกniak, PhD., je autorom projektu rodinnรฉho domu.
Bc. Csilla Csizmadiovรก aย Bc. Darina Forgรกฤovรก sรบ ลกtudentkami Stavebnej fakulty Tรš vย Koลกiciach.
