Netradiฤnรฉ strechy: Nad garรกลพami aj slonรญm domom

Partneri sekcie:

Strecha nad objektom ani zฤaleka nemusรญ byลฅ len v podobe beลพnej krytiny na romantickom rodinnom domฤeku. Vybrali sme dva prรญklady, ktorรฉ presahujรบ tradiฤnรฉ chรกpanie strechy. Prvรฝm je extenzรญvna vegetaฤnรก strecha nad veฤพkogarรกลพami na ลพilinskom sรญdlisku, druhรฝm zase drevenรก konลกtrukcia s kvalitnou hydroizolรกciou nad slonรญm domom v zรผriลกskej zoo.

01 Icopal
02 Icopal
04 Icopal detail
05 Sika
08 sika

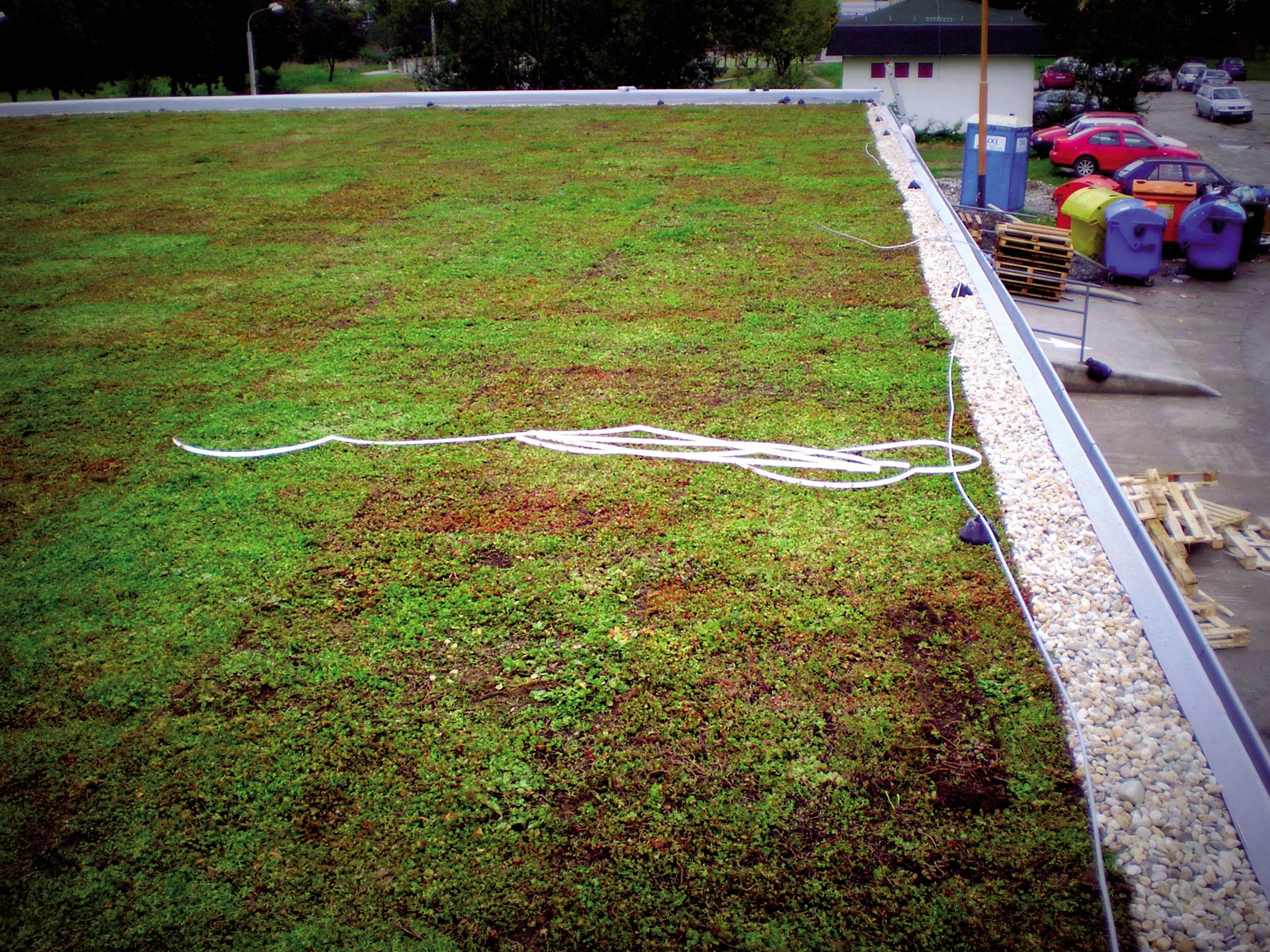

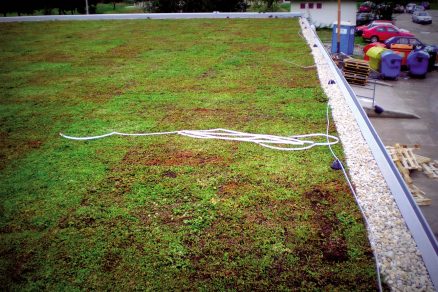

Sรญdlisko Solinky, ลฝilina – Zelenรก strecha ako novรฝ urbanistickรฝ prvok

Extenzรญvne vegetaฤnรฉ strechy sa stรกvajรบ trendom najmรค v mestรกch, ktorรฉ ฤelia รบbytku zelene. Ide o inovatรญvny urbanistickรฝ prvok, ktorรฝ je ekologickรฝ a pรดsobรญ veฤพmi esteticky. Kus zelene medzi bytovรฉ domy vniesla strecha novรฝch dvojposchodovรฝch veฤพkogarรกลพรญ na sรญdlisku Solinky v ลฝiline. Na budovu realizรกtor inลกtaloval pribliลพne 900 m2 extenzรญvnej vegetaฤnej strechy. Iลกlo o komplexnรฝ systรฉm Zelenรก strecha Icopal, ktorรฝ si investor vybral pre jeho inovaฤnรฝ charakter a fakt, ลพe neobsahuje ลพiadny streลกnรฝ substrรกt. Hmotnosลฅ celej skladby je tak ลกtyrikrรกt menลกia (iba 55 kg/m2) v porovnanรญ s klasickou skladbou so substrรกtom. Preto si nevyลพaduje navrhovanie staticky nรกroฤnรฝch konลกtrukciรญ a je vhodnรก aj na rekonลกtrukcie.

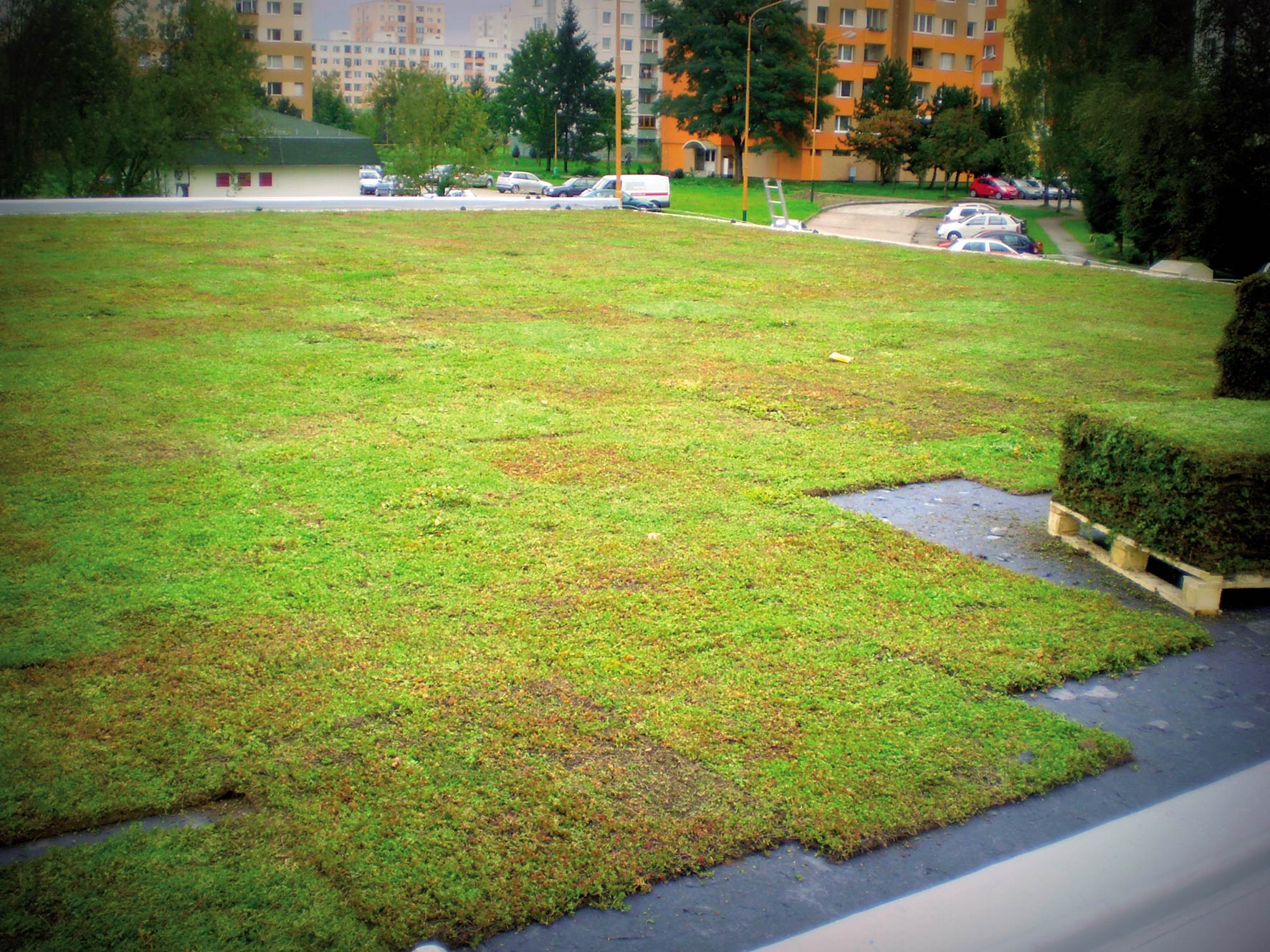

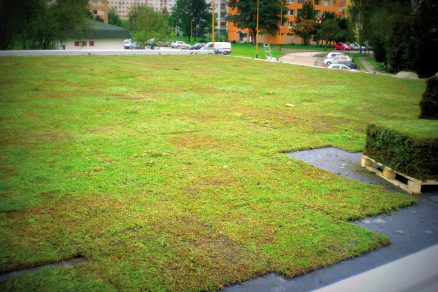

Realizรกcia odลกtartovala na prelome mesiacov september a oktรณber 2014 a trvala asi jeden tรฝลพdeลˆ. Skladba strechy bola takรกto: Na ลพelezobetรณnovรบ konลกtrukciu sa poloลพila geotextรญlia (ako separaฤnรก vrstva) a mPVC fรณlia Monarplan G 1.5 mm, ktorรบ v spojoch realizรกtor zvรกral horรบcim vzduchom. Na hotovรบ hydroizolaฤnรบ vrstvu sa nรกsledne poloลพila drenรกลพna vrstva ICODREN 10 Speed Drainageยฎ SBS a retenฤnรก vrstva pozostรกvajรบca zo sรบstavy 7 vrstiev ลกpeciรกlnej geotextรญlie Icomat 140. Na ลˆu sa aplikovali vegetaฤnรฉ rohoลพe Icomat Green 317 urฤenรฉ na plochรฉ strechy tvorenรฉ machmi, kvitnรบcimi bylinami a rรดznofarebnรฝmi rozchodnรญkmi. Vegetaฤnรฉ rohoลพe sรบ predpestovanรฉ a v okamihu dodania na 70 aลพ 100 % pokrytรฉ zeleลˆou. Extenzรญvna zelenรก strecha podporuje kvalitu ovzduลกia produkciou kyslรญka a prispieva k zdravej klรญme. Zadrลพuje zrรกลพkovรบ vodu a chrรกni povlakovรบ krytinu objektov pred vรฝkyvmi teploty i UV ลพiarenรญm.

FOTO, DETAIL: Icopal

<p>Terasovitá stavba kopírující skalnatý terén je postavena na nábล™eลพí rybáล™ské vesniฤky na souostroví Lofoty v Norsku. Samotnou hmotu sauny tvoล™í 3 bloky. Inspirací byly tล™i pลฏvodní budovy na nábล™eลพí, rybáล™ský domek, prostor pro kuchání a prostor pro solení ryb. &nbsp;</p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Jonas-Aarre-Sommarset_468_6.jpg</buxus-image> /></p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Jonas-Aarre-Sommarset_784_0.jpg</buxus-image> /></p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Jonas-Aarre-Sommarset_784_1.jpg</buxus-image> /></p> <p>Dva symetrické krajní bloky sauny kontrastující se stล™edním asymetrickým jsou v interiéru ve skuteฤnosti provoznฤ› spojeny. Vnitล™ní prostor o ploše 15 m2 je rozdฤ›len na malou pล™evlékárnu a poticí místnost. Zde nelze opomenout kamna na dล™evo a lavice v rลฏzných výškových úrovních.</p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Jonas-Aarre-Sommarset_784_11.jpg</buxus-image> /></p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Jonas-Aarre-Sommarset_784_12.jpg</buxus-image> /></p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Jonas-Aarre-Sommarset_784_13.jpg</buxus-image> /></p> <p>Výhled na vodu a zasnฤ›ลพené vrcholky skrz atypická okna v bocích je úchvatný. Rafinovaný pล™ístup svฤ›tla zajišลฅují taktéลพ otvory vzniklé pootoฤením stล™edního bloku. Dล™evฤ›né terasové schody kopírující tvar skalisek zajišลฅují pล™ístup k ledové vodฤ› a táhnou se pล™ímo k hladinฤ› moล™e. Terasové ฤlenฤ›ní schodลฏ se pล™ed i za saunou zvedá v lavice a stลฏl. Je to dokonalé místo pro ochutnávku ฤerstvฤ› vylovené a grilované ryby.&nbsp; &nbsp;</p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Jonas-Aarre-Sommarset_784_9.jpg</buxus-image> /></p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Jonas-Aarre-Sommarset_468_1.jpg</buxus-image> /></p> <p>Na konstrukci sauny bylo pouลพito modล™ínové dล™evo, prลฏhledná okna jsou klasicky zasklena tradiฤním materiálem, výplnฤ› mezi stล™edním a krajními bloky jsou prลฏsvitné z polykarbonátu.</p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Jonas-Aarre-Sommarset_468_2.jpg</buxus-image> /></p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Jonas-Aarre-Sommarset_784_6.jpg</buxus-image> /></p> <p>Projekt byl realizován pouhých 24 dnลฏ v prลฏbฤ›hu kvฤ›tna a ฤervna. Realizaฤní tým celou akci mapoval a fotografoval a prลฏbฤ›h prací vystavoval na blogu.</p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Mathilde-Azriel.jpg</buxus-image> /></p> <p><img src=<buxus-image>fotogaleria/fotogalerie/architektura/studenti_architekury_navrhli_a_zrealizovali_terasovou_saunu_svych_snu_foto/The-Bands-sauna-and-terrace-photo-Maria-Arthun_784_1.jpg</buxus-image> /></p> <p><strong>Design</strong>:&nbsp; Scarcity and Creativity Studio, Oslo, škola architektury a designu<br /><strong>Foto</strong>: Jonas Aarre Sommarset <br /><strong>Návrh</strong>: Mathilde Azriel, Ines Bendelac, Tommy Degerth, Eline Egeland, Bruguers Gallego-Guiu, Sigrid Bergitte Gilberg, Matteo Grometto, Thea Andrea Jetmundsen, Marianna Laurila, Matteo Lomaglio, Lodewijk Luken, Jon Mannsåker, Ida Helene Holm Mjelde, Une Tangen Rekstad, Michelle Schneider, Kristina Skarphol, Miguel Saludas, Irene De Santos, Jonas Aarre Sommarset, Anna Rosa Strassegger , Emiel Vercruysse, Maria Årthun</p> <p>Magdalena Nováková<br />Foto: Jonas Aarre Sommarset, Maria Arthun, Mathilde Azriel</p>

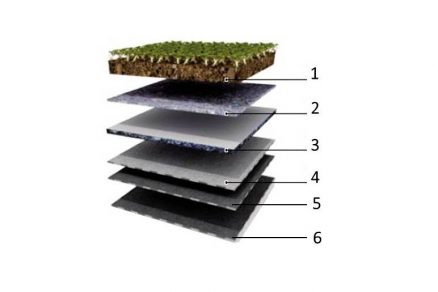

Skladba systรฉmu Zelenรก strecha Icopal (bez zateplenia):

  1. Extenzรญvna zeleลˆ โ€“ predpestovanรฉ vegetaฤnรฉ rohoลพe Icomat Green 317
  2. Retenฤnรก vrstva โ€“ 7 vrstiev ลกpeciรกlnej geotextรญlie Icomat 140
  3. Drenรกลพna vrstva โ€“ ICODREN 10 Speed Drainageยฎ SBS
  4. Hydroizolaฤnรก vrstva โ€“ mPVC fรณlia Monarplan G 1.5 mm
  5. Separaฤnรก vrstva โ€“ geotextรญlia
  6. ลฝelezobetรณnovรฝ podklad

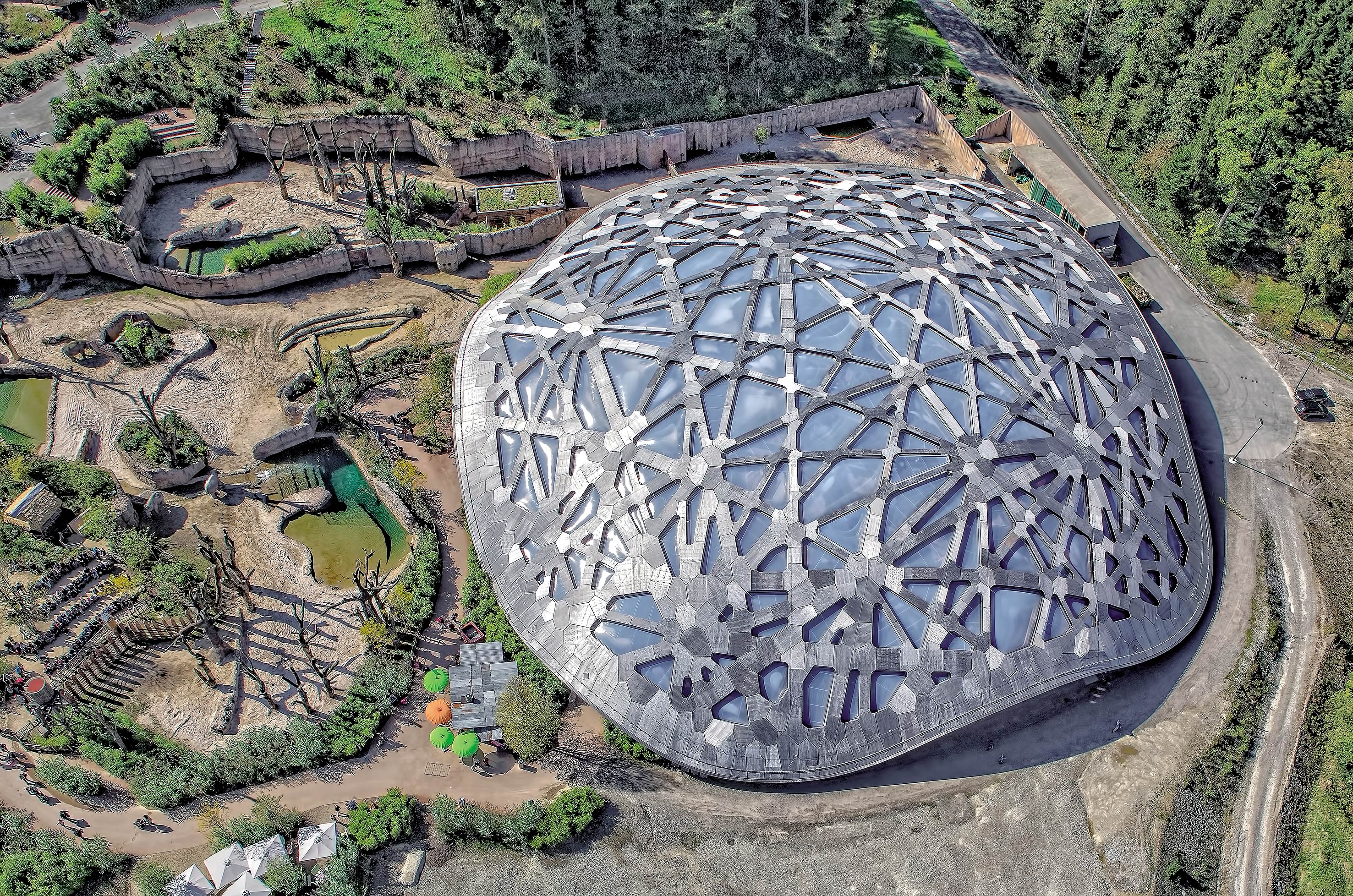

Zรผrich, ล vajฤiarsko – Slonรญ dom Kaeng Krachan v zoologickej zรกhrade

Slonรญ park v zoologickej zรกhrade v Zรผrichu je vรฝnimoฤnรฝ nielen dizajnom, ale aj spรดsobom, akรฝm sa o slony starajรบ. Rastรบca slonia rodina mรก teraz ลกesลฅkrรกt viac miestnostรญ ako pred vรฝstavbou. Areรกl zahล•ลˆa mnoลพstvo rรดznych bazรฉnov a spล•ch vnรบtri aj vonku, priฤom ฤalลกou novinkou je nepretrลพitรก starostlivosลฅ o zvieratรก v โ€žchrรกnenom kontakteโ€œ. To znamenรก, ลพe chovatelia uลพ nie sรบ v rovnakej miestnosti ako slony. Centrรกlnym miestom slonieho parku s plochou 11 000 m2 je unikรกtny slonรญ dom s rozlohou 6 800 m2. Ide o budovu s priemerom 80 m a mnohotvรกrnou drevenou streลกnou konลกtrukciou s hmotnosลฅou viac ako 1 500 ton. Konลกtrukcia plochej strechy nevyลพaduje ลพiadne ฤalลกie opornรฉ stฤบpy vo vnรบtri. Vyuลพรญva prirodzenรฉ svetlo prichรกdzajรบce cez 271 streลกnรฝch okien, aby napodobnila vรฝhฤพad na oblohu v lese a evokovala prirodzenรฉ prostredie slonov v Thajsku.

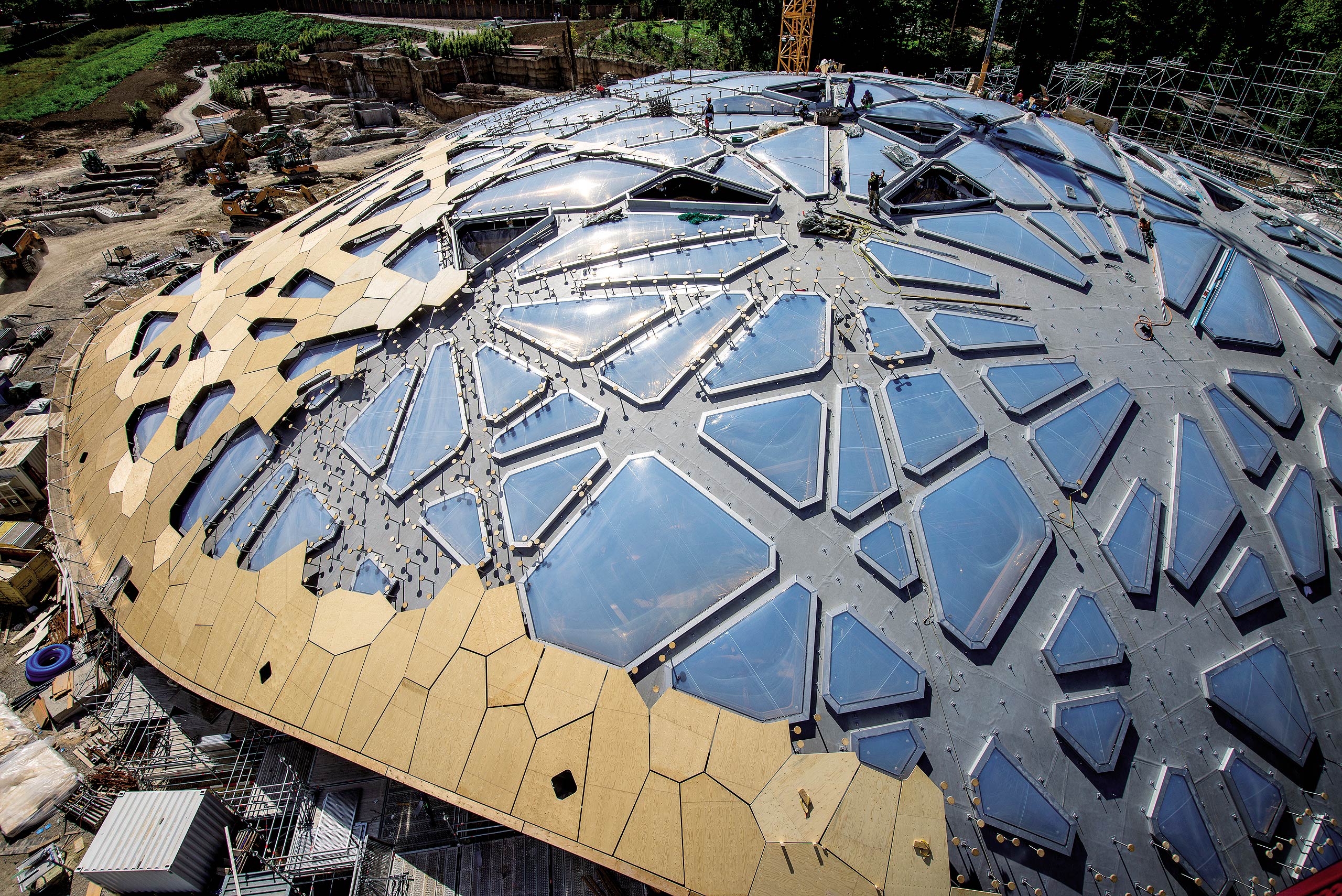

Strecha je podopretรก nosnou konลกtrukciou z pohฤพadovรฉho betรณnu umiestnenou po obvode, ale hlavnรฉ zaลฅaลพenie z obrovskej drevenej konลกtrukcie strechy je absorbovanรฉ obvodovรฝmi zรกkladmi. Tie sa skladajรบ z predpรคtรฝch betรณnovรฝch pilรณt, ktorรฉ prenรกลกajรบ zรกลฅaลพ do zeme. Pri streche bol kฤพรบฤovรฝ vรฝber osvedฤenรฉho a spoฤพahlivรฉho systรฉmu hydroizolรกcie. Vลกetky potrebnรฉ prestupy, detaily  a pribliลพne 1โ€ฏ500โ€ฏrohov muselo byลฅ vyrobenรฝch ruฤne, vzhฤพadom na rรดzne uhly, pre ktorรฉ ลกtandardnรฉ profily neboli k dispozรญcii. Aby boli splnenรฉ estetickรฉ poลพiadavky architekta a tieลพ sa vytvoril priestor na ฤistenie a รบdrลพbu, tak 50โ€ฏcm nad izolaฤnou fรณliou bola na 5โ€ฏ615โ€ฏterฤรญkoch upevnenรก drevenรก ploลกina, ktorรบ bolo potrebnรฉ utesniลฅ membrรกnou. Prรญstup udrลพateฤพnej vรฝstavby pri tomto projekte vyลพadoval, aby sa daลพฤovรก voda zo strechy zhromaลพฤovala a ฤalej vyuลพรญvala pri starostlivosti o slony.

Voda sa zhromaลพฤuje v ลพelezobetรณnovรฝch nรกdrลพiach, ktorรฉ sรบ sรบฤasลฅou budovy a musia byลฅ vodotesnรฉ. Hydroizolรกcia strechy bola zrealizovanรก celoploลกnรฝm lepenรฝm systรฉmom Sikaplanยฎ Sarnafilยฎ na dosky duripanel. Tento systรฉm prekryl ลกkรกry podkladovej konลกtrukcie. Do streลกnรฉho systรฉmu bol pevne zakotvenรฝ รบchytnรฝ bod ยญSarnafilยฎ-T fitting, osobitne navrhnutรฝ odbornรญkmi spoloฤnosti Sika pre tento projekt, do ktorรฉho sa potom nainลกtaloval terฤรญk na ukotvenie jednotlivรฝch ฤastรญ vrchnej pohฤพadovej konลกtrukcie strechy.

FOTO: Sika
