Nové možnosti riešenia výplní zábradlí

Jednou z množstva možností použitia cementotrieskových dosiek je aj balkónová aplikácia. Cementotriesková doska sa ako výplň využíva predovšetkým pre vysokú mechanickú pevnosť a nehorľavosť – trieda reakcie na oheň A2-s1,d0.

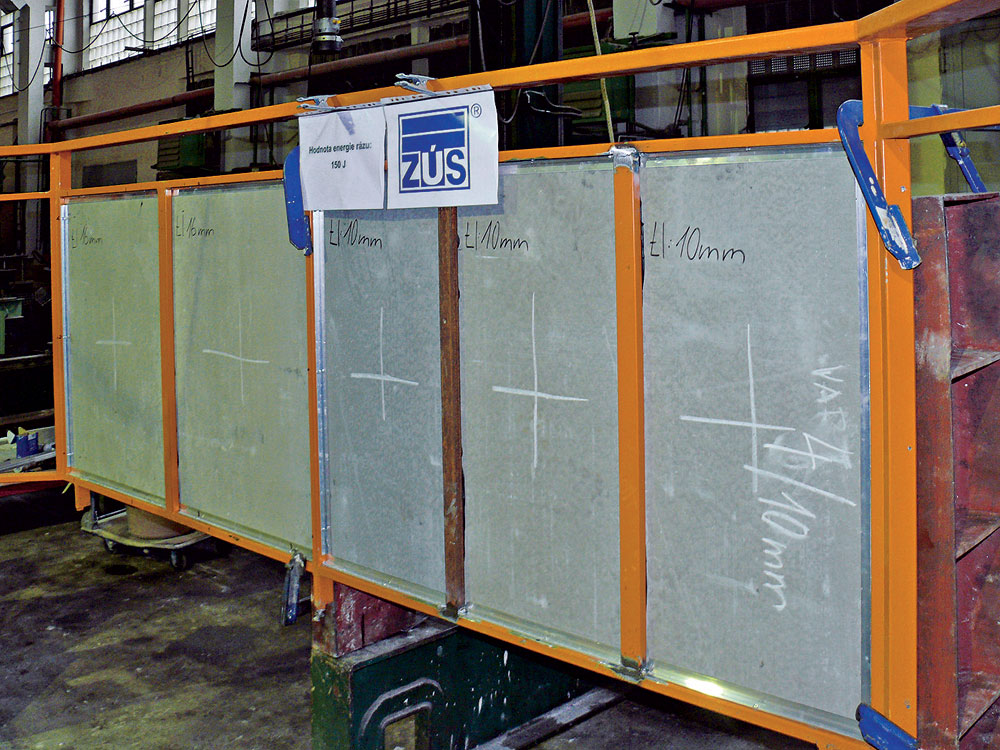

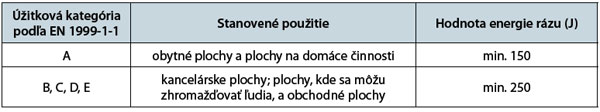

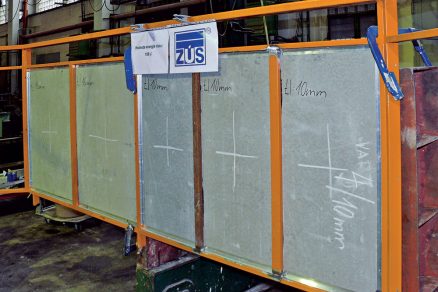

Bezpečnosť a použiteľnosť výplní zábradlí na balkónoch, terasách, lodžiách sa posudzuje podľa STN 74 3305: 1998 (Ochranné zábradlia. Základné ustanovenia). Kritickou skúškou je overenie spoľahlivosti výplne zábradlia na účinky rázového zaťaženia. Pri tomto teste musí výplň zábradlia odolať mäkkému rázu s energiou v súlade s údajmi uvedenými v tabuľke.

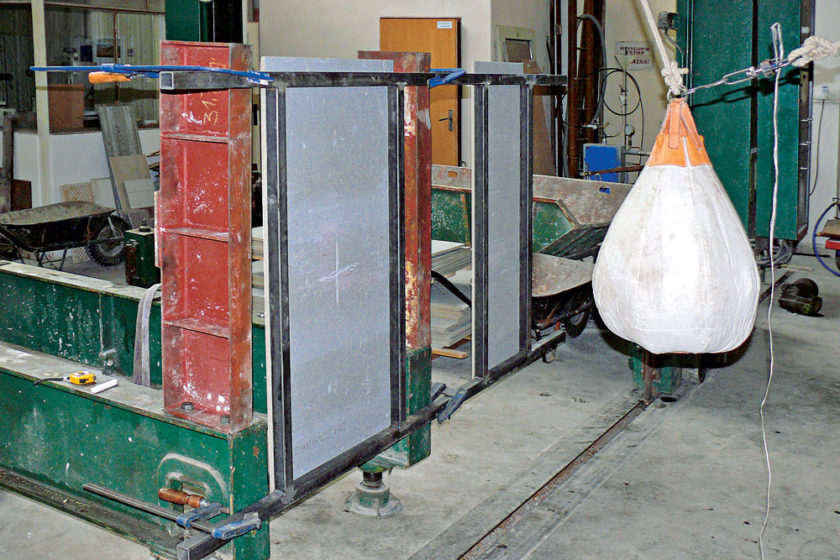

Mäkký ráz predstavuje vak naplnený sklenými guľôčkami s celkovou hmotnosťou 50 kg. Bod nárazu sa volí do miesta s najmenšou odolnosťou výplne – najčastejšie stred výplne. Po náraze sa hodnotí stav výplne. Okrem iného sa nesmie vytvoriť otvor, ktorým by prešla guľa s priemerom 76 mm, prípadne nesmie vzniknúť trhlina, ktorá sa ťahá až na okraj výplne.

Na trhu sa nachádzajú dva varianty kotvenia cementotrieskových dosiek vhodné na realizáciu výplne zábradlí:

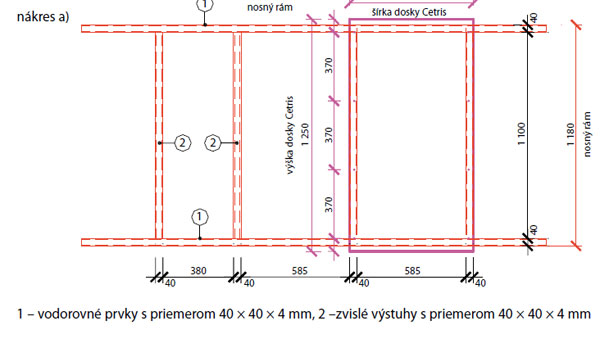

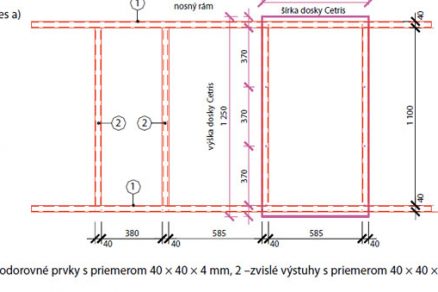

• variant rámu s vnútornými výstuhami, ku ktorému je cementotriesková doska prichytená skrutkami s viditeľnou hlavou. Požiadavke na mäkký ráz vyhovuje cementotriesková doska s hrúbkou od 14 mm (nákres a);
• variant skrytého kotvenia – olištovaná cementotriesková doska sa vkladá do

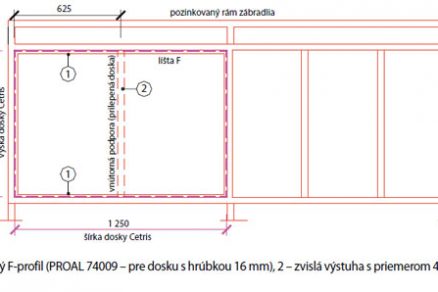

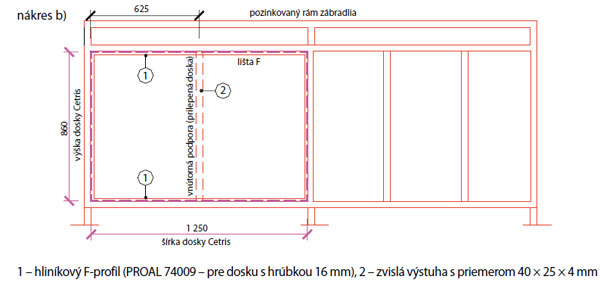

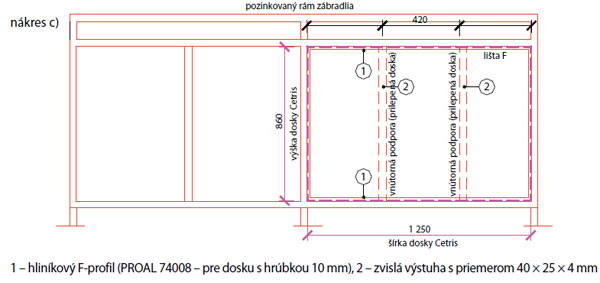

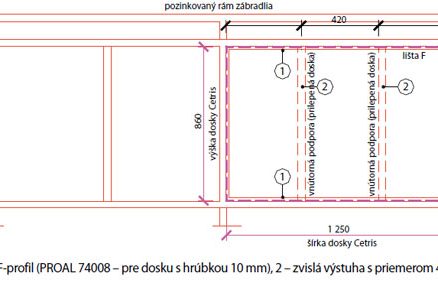

F-profilu, ktorý je k rámu ukotvený nitmi. K vnútornej zvislej výstuhe je doska prilepená lepidlom na báze MS polymérov. Z obidvoch pohľadových strán nie je viditeľný žiaden kotviaci prvok. Požiadavke na mäkký ráz vyhovuje cementotriesková doska s hrúbkou 16 mm, zabezpečená vnútornou výstuhou s osovou vzdialenosťou 625 mm (nákres b) a doska s hrúbkou 10 mm, prilepená na plochu vnútornými výstuhami s osovou vzdialenosťou 420 mm (nákres c).

V súčasnosti tak možno použiť tri rozličné výplne zábradlí na báze cementotrieskovej dosky s hrúbkou 10, 14 a 16 mm.

Na samotnú výplň zábradlia sa môže použiť základný typ cementotrieskovej dosky, na ktorú sa následne na stavbe nanesie povrchová úprava. K dispozícii sú aj dosky s povrchovou úpravou. Ide o dva typy povrchovej úpravy. V prvom prípade sú lícové strany a hrany cementotrieskovej dosky povrchovo upravené fasádnou farbou v odtieňoch podľa vzorkovnice RAL alebo NCS. Novinkou roku 2012 sú dosky s hladkým povrchom upraveným základným podnáterom a finálnym prefarbeným lazurovacím lakom v šiestich odtieňoch.

Na zábradlie v oranžovej

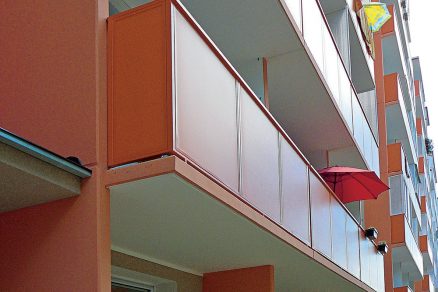

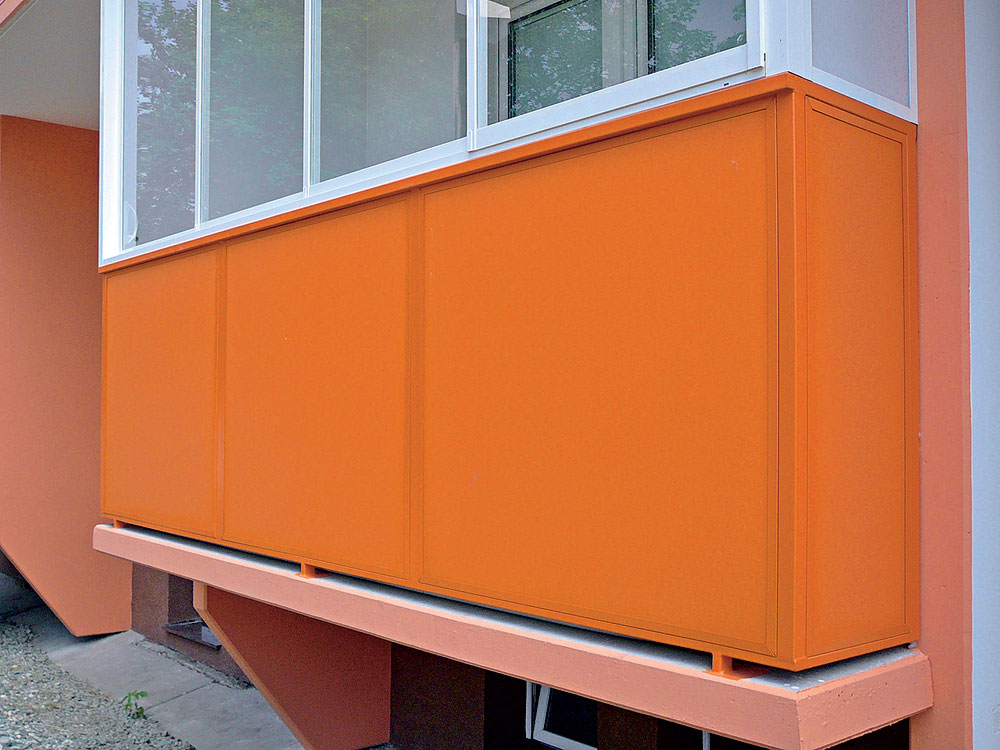

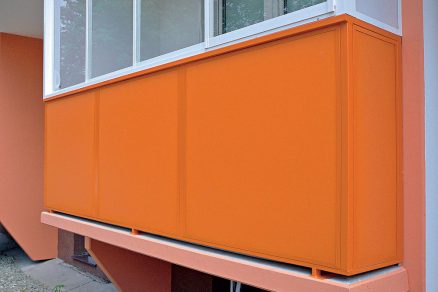

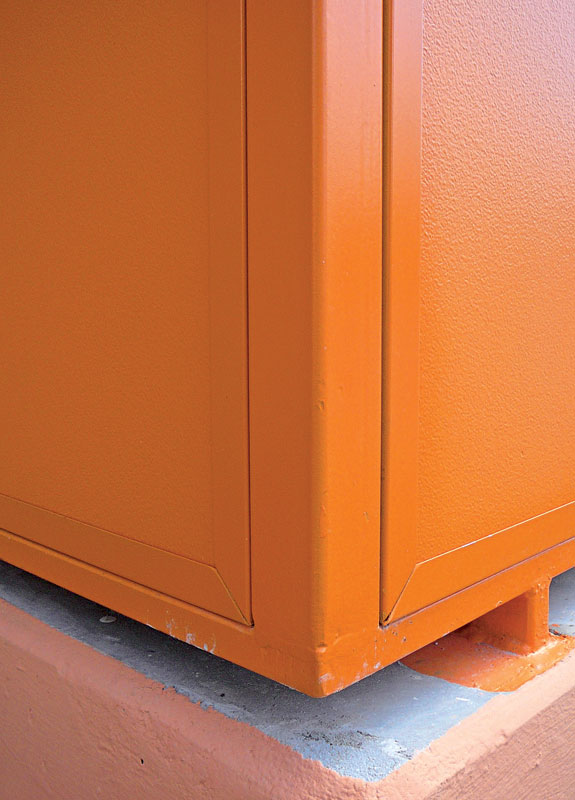

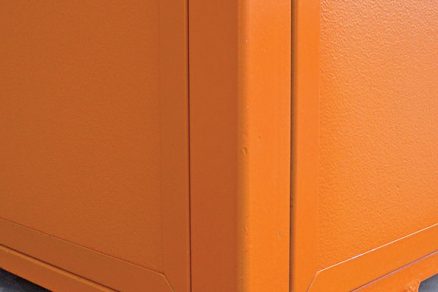

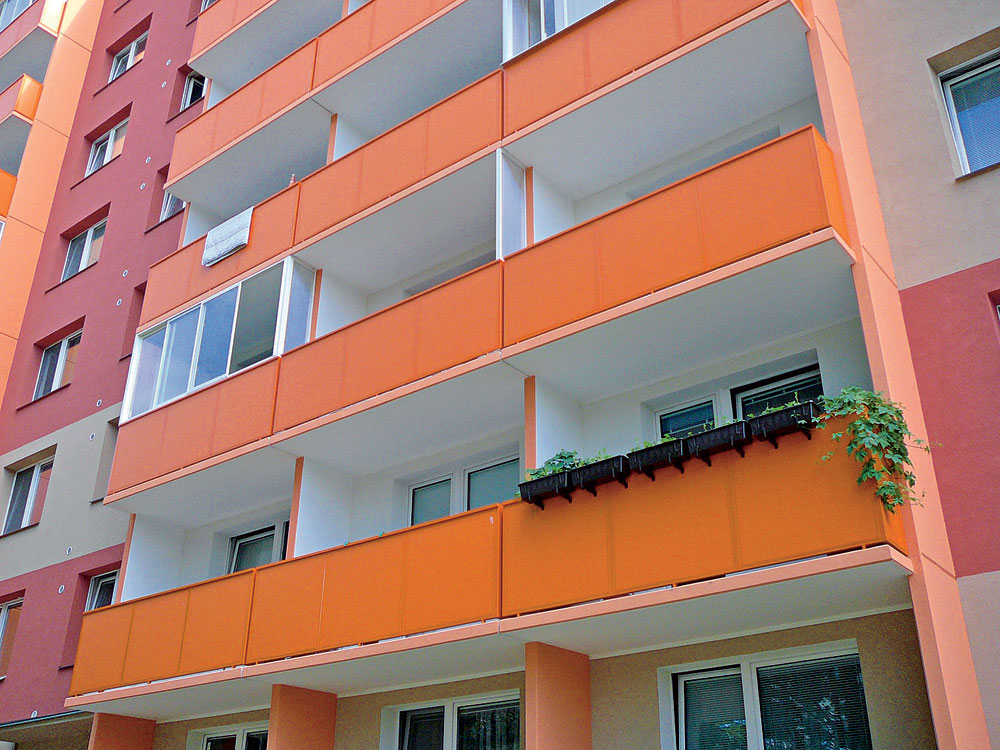

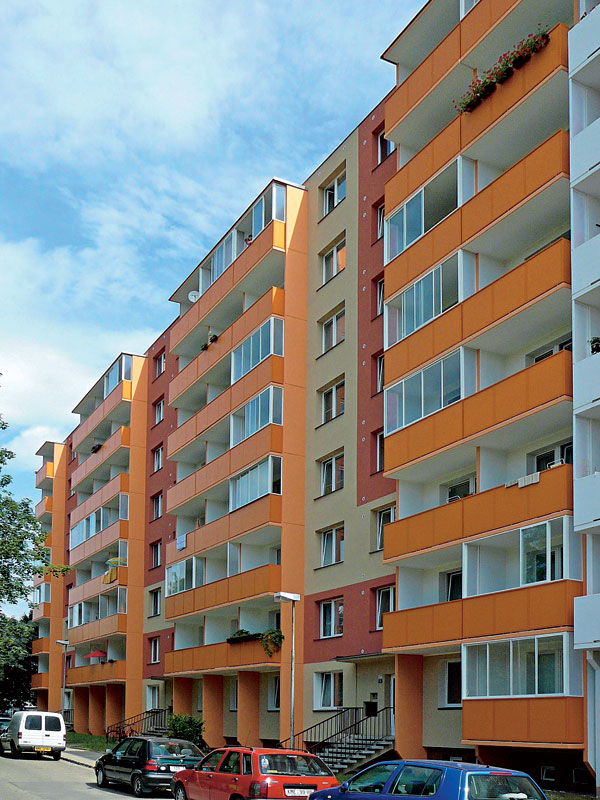

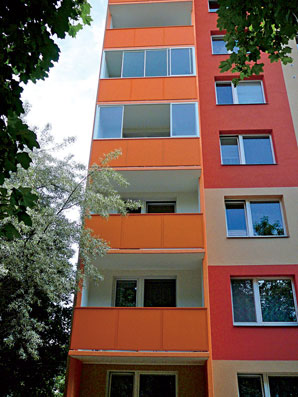

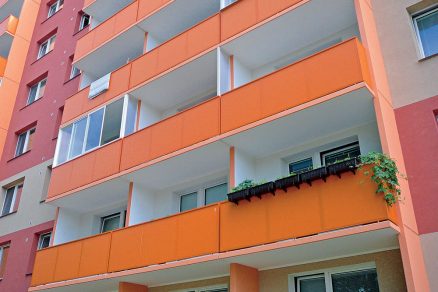

Cementotrieskové dosky s povrchovou úpravou fasádnou farbou našli uplatnenie pri kompletnej výmene zábradlí bytového domu v českom meste Kroměříž. Rekonštrukcia obvodového plášťa bytového domu na ulici K Rejdišti prebehla v roku 2007. Súčasťou stavebných prác bola aj kompletná výmena nevyhovujúceho zábradlia na balkónoch. Samotnú nosnú konštrukciu zábradlia, ktorá sa musela vzhľadom na zlý technický stav demontovať, nahradil nový rám. Nové zábradlie vrátane výplne doskami na báze cementotrieskovej dosky sa vyrobilo na mieru u dodávateľa a skompletizovalo na stavenisku. Uchytenie sa realizovalo kotvením do betónovej stropnej konštrukcie a do obvodového plášťa. Ako výplň zábradlia sa použili cementotrieskové dosky s hrúbkou 16 mm a s povrchovou úpravou fasádnou farbou vo farebnom odtieni RAL 2003 – oranžová pastelová.

TEXT: Ing. Miroslav Vacula
Obrázky a FOTO: CIDEM Hranice

Ing. Miroslav Vacula je vedúcim vývoja spoločnosti CIDEM Hranice, a. s., divízie CETRIS.

Článok bol uverejnený v časopise Stavebné materiály.
