Novรฉ typy tehlovรฝch tvaroviek na zabudovanie okennรฝch konลกtrukciรญ

Partneri sekcie:

Murovacie materiรกly preลกli za poslednรฉ dve desaลฅroฤia obrovskรฝm vรฝvojom, ktorรฝ bol vyvolanรฝ sprรญsnenรญm normovรฝch poลพiadaviek, predovลกetkรฝm na tepelnรบ ochranu budov. Sรบฤasnรฉ poลพiadavky sรบ zameranรฉ nielen na tepelnoizolaฤnรฉ vlastnosti materiรกlov aย konลกtrukciรญ, ale aj na kvalitu detailov. Tieto mรดลพu maลฅ zรกsadnรฝ vplyv na tepelnรฉ straty alebo na kvalitu bรฝvania zย hygienickรฉho hฤพadiska (riziko vzniku plesnรญ). Medzi takรฉto detaily patrรญ iย ostenie aย parapet vรฝplลˆovรฝch konลกtrukciรญ vย obvodovรฝch stenรกch budov.



Poloha na osadenie okna vย ostenรญ jednovrstvovรฉho muriva

Optimรกlna poloha okna vย rรกmci hrรบbky steny by mala vychรกdzaลฅ zo snahy dosiahnuลฅ sรบฤasne maximรกlnu teplotu na vnรบtornom povrchu aย minimรกlny stratovรฝ sรบฤiniteฤพ. Na zรกklade vรฝpoฤtu, ktorรฝ zohฤพadลˆuje tieto poลพiadavky, sa optimรกlna poloha okna pohybuje vย intervale 1/4 hrรบbky od vnรบtornรฉho povrchu, resp. maximรกlne 3/8 od vnรบtornรฉho povrchu.
Na zรกklade tejto analรฝzy by nemali vznikaลฅ hygienickรฉ problรฉmy (vznik plesnรญ) vย prรญpade:

  • ลพe sa dodrลพia uvedenรฉ zรกsady polohy osadenia okna vย ostenรญ,
  • ลพe sa dodrลพรญ konลกtrukฤnรก tvorba detailu vย styku podฤพa pokynov na zabudovanie okien,
  • ลพe rรกm okna bude maลฅ Uf โ‰ค 1,4 W/(m2 . K).

Doplnkovรฉ tehly sย kapsou pre tepelnรบ izolรกciu

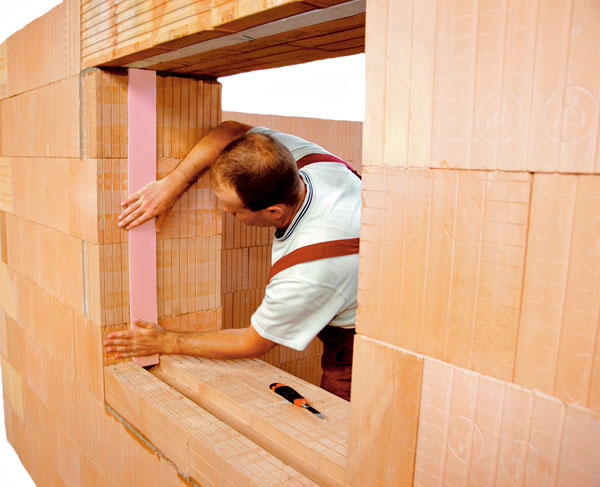

Niektorรญ vรฝrobcovia ponรบkajรบ ลกpeciรกlne doplnkovรฉ tehly nazรฝvanรฉ aj koncovรฉ, ktorรฉ slรบลพia na zhotovenie novรฉho typu detailu ostenia aย parapetu vย obvodovej stene. Boli navrhnutรฉ sย cieฤพom zlepลกiลฅ tepelnotechnickรฉ pomery vย styku obvodovej steny aย vรฝplลˆovej konลกtrukcie, ฤo znamenรก, ลพe ich รบlohou je eliminovaลฅ tepelnรฉ mosty pomocou tepelnej izolรกcie zabudovanej do ostenia aย parapetu. Existujรบ dva druhy doplnkovรฝch (koncovรฝch) tehรกl pre izolovanรฉ ostenie aย parapet, aย to sย jednou kapsou alebo sย dvomi kapsami. Vย oboch prรญpadoch ide oย celรฉ aj poloviฤnรฉ tehly potrebnรฉ na vytvorenie ostenia. Vย mieste parapetu sa tieto tehly zabudujรบ vย atypickej polohe naleลพato sย kapsou otoฤenou kย rรกmu okna.ย

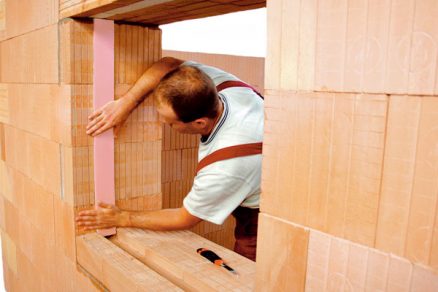

Pri koncovรฝch tehlรกch sย jednou kapsou je situรกcia jednoznaฤnรก โ€“ po vytvorenรญ ostenia aย parapetu treba celรบ kapsu pred osadenรญm okna vyplniลฅ vhodnou izolรกciou (extrudovanรฝm polystyrรฉnom) poลพadovanรฝch rozmerov.

Doplnkovรฉ tehly pre izolovanรฉ ostenie aย parapet

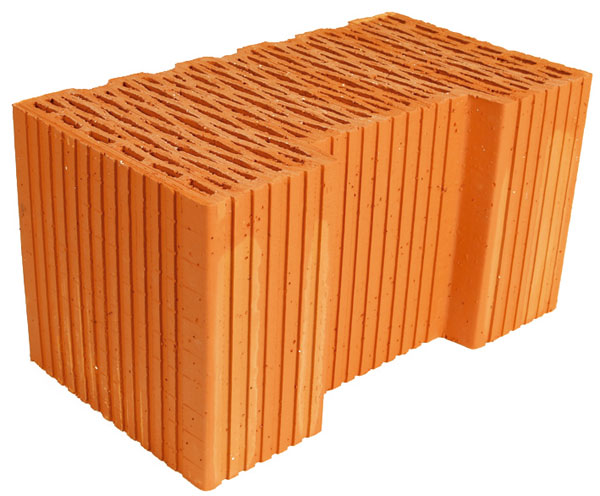

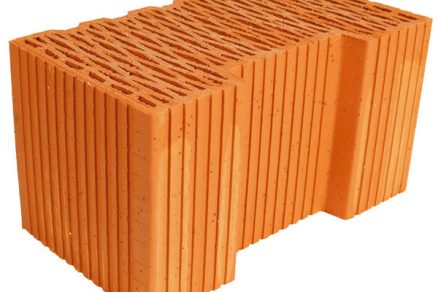

koncovรฉ tehly sย jednou kapsou

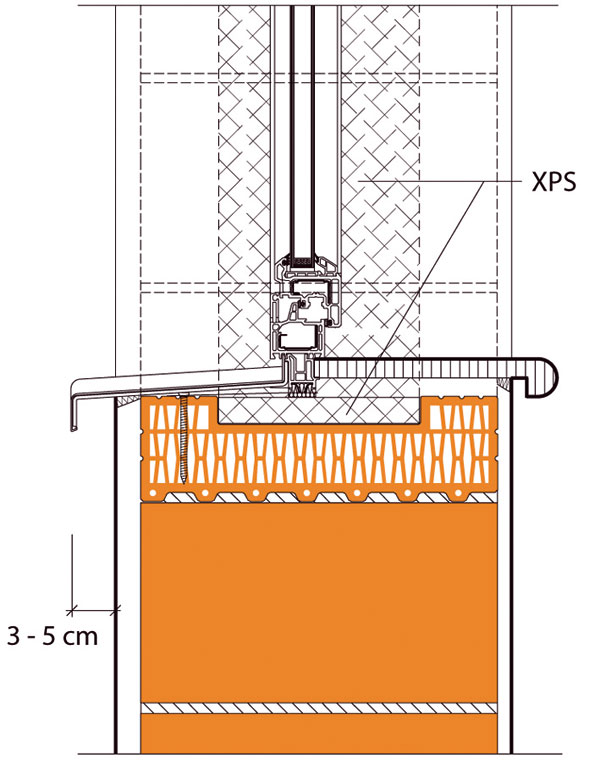

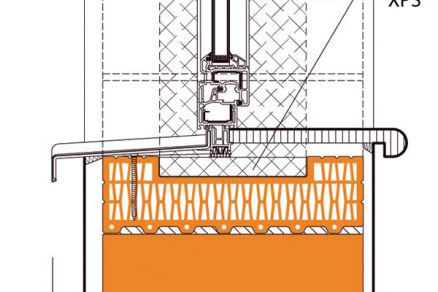

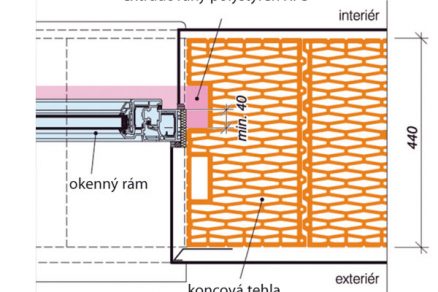

Vodorovnรฝ rez ostenรญm zย koncovรฝch tehรกl sย jednou kapsou Zvislรฝ rez parapetom zย koncovรฝch tehรกl sย jednou kapsou (tehly zabudovanรฉ vย atypickej polohe)

Koncovรฉ tehly sย dvomi kapsami majรบ tieto kapsy prekrytรฉ keramickรฝmi prieฤkami. Vย tomto prรญpade sa odporรบฤa uลพ vย projektovej dokumentรกcii urฤiลฅ polohu okna vย zรกvislosti od polohy tepelnej izolรกcie prekladu, aย tรฝm zvoliลฅ jednu zย dvoch kรกps vย ostenรญ. Pred osadenรญm okna sa prรกve tรกto jedna prieฤka vyklepne aย kapsa sa vyplnรญ tepelnou izolรกciou poลพadovanรฝch rozmerov.ย

Takto vytvorenรฉ detaily priaznivo ovplyvnia teplotnรฉ pole priฤพahlรฉ kย rรกmu okna (dverรญ), t. j. znรญลพi sa hodnota lineรกrneho stratovรฉho sรบฤiniteฤพa aย zvรฝลกi sa vnรบtornรก povrchovรก teplota ostenia aย parapetu. Toto rieลกenie zรกroveลˆ pomรกha splniลฅ hygienickรฉ kritรฉrium podฤพa normy STN 73ย 0540.

Doplnkovรฉ tehly pre izolovanรฉ ostenie aย parapet

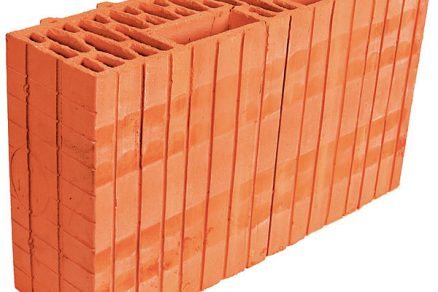

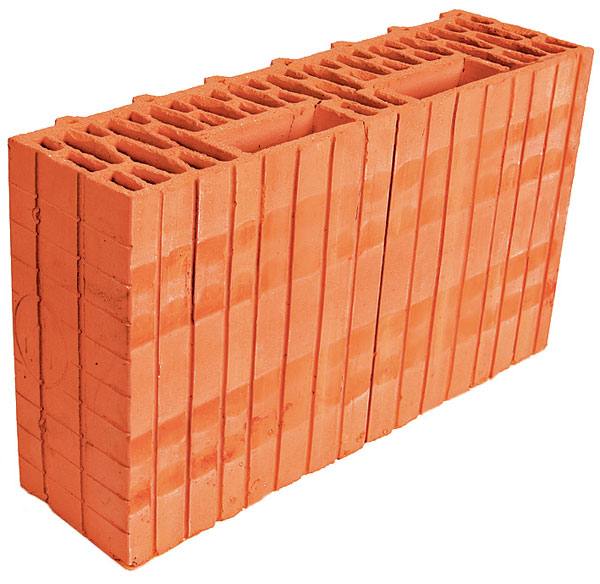

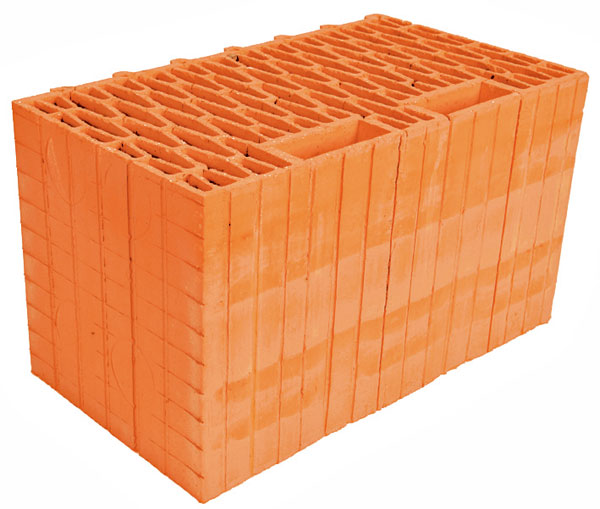

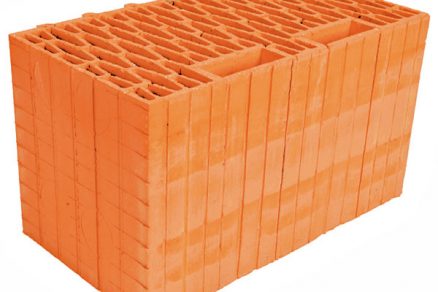

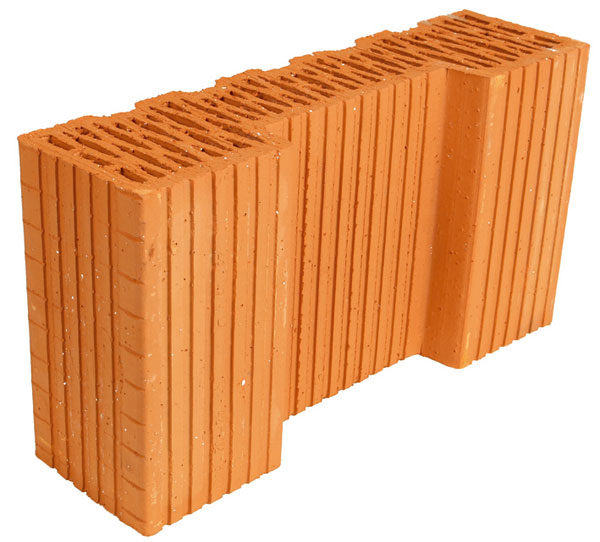

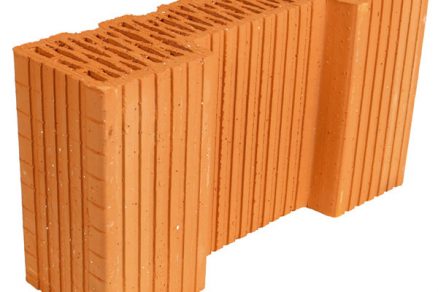

koncovรฉ tehlyย  sย dvomi kapsami
ย  ย

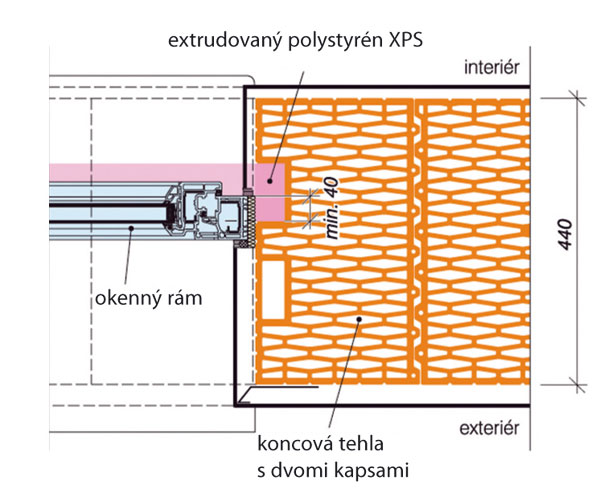

Vodorovnรฝ rez ostenรญm zย koncovรฝch tehรกl sย dvomi kapsami

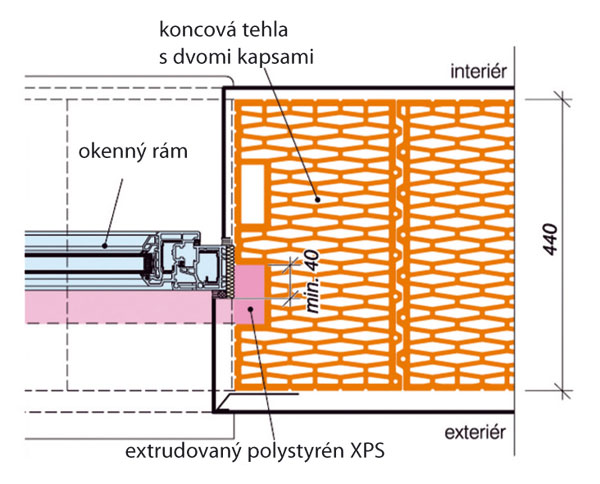

Zvislรฝ rez parapetom zย koncovรฝch tehรกl sย dvomi kapsami (okno osadenรฉ bliลพลกie k vonkajลกiemu povrchu steny)

Vplyv ลกpeciรกlnych doplnkovรฝch tehรกl na ostenie aย parapet

Koncovรฉ tehly so zabudovanou tepelnoizolaฤnou vloลพkou zvyลกujรบ vnรบtornรบ povrchovรบ teplotu vย styku rรกmovej konลกtrukcie aย ostenia (resp. parapetu) aย zรกroveลˆ zniลพujรบ hodnotu lineรกrneho stratovรฉho sรบฤiniteฤพa. Takisto sa zniลพuje aj vplyv polohy okna vย ostenรญ oproti detailu bez izolรกcie. Tรฝmto spรดsobom moลพno zvoliลฅ vhodnรบ polohu okna, ktorรฉho rรกm by mal nadvรคzovaลฅ na tepelnรบ izolรกciu prekladu.

Ing.ย Gabriel Szรถllรถsi
Foto: Wienerberger

Autor pracuje vย spoloฤnosti Wienerberger Slovenskรฉ tehelne, spol. sย r. o., kde sa zaoberรก technickou podporou predaja, technickรฝm poradenstvom, tvorbou technickรฝch podkladov, vรฝvojom novรฝch vรฝrobkov aย preukazovanรญm zhody vรฝrobkov. Spolupracuje so skรบลกobลˆami, ลกkolami aย vรฝskumnรฝmi pracoviskami.
