Obnova balkรณna so spรกdovรฝm poterom a stierkovou hydroizolรกciou

Partneri sekcie:

Balkรณnovรฉ konลกtrukcie ฤi terasy sรบ vystavenรฉ neustรกlym poveternostnรฝm vplyvom. Preto je dรดleลพitรฉ na ich obnovu pouลพรญvaลฅ certifikovanรฉ systรฉmy. V niektorรฝch prรญpadoch je potrebnรฉ vytvoriลฅ novรบ spรกdovรบ vrstvu, ktorรก zabezpeฤรญ poลพadovanรฝ odvod vody smerom od zvislej konลกtrukcie. Na stavebnom trhu sรบ v sรบฤasnoti dostupnรฉ systรฉmy, ktorรฝch sรบฤasลฅou je spรกdovรฝ poter, ako aj rรฝchlotuhnรบca stierkovรก hydroizolรกcia pod keramickรบ dlaลพbu.

01Balkon img 001
02Balkon img 002
03Balkon img 003
04Balkon img 004
05Balkon img 005
06Balkon img 006
07Balkon img 007
08Balkon img 008

Prรญprava nosnej konลกtrukcie

Pred nanesenรญm novรฝch vrstiev treba nosnรบ konลกtrukciu oฤistiลฅ od vลกetkรฝch nรกลกฤพapnรฝch vrstiev, izolรกciรญ, nenosnรฝch vyrovnรกvacรญch materiรกlov a vลกetkรฝch nesรบdrลพnรฝch ฤastรญ konลกtrukcie otryskanรญm alebo obrรบsenรญm. Obnaลพenรบ oceฤพovรบ vรฝstuลพ treba oฤistiลฅ od korรณzie, najlepลกie opieskovanรญm alebo mechanickรฝm oฤistenรญm. Na oฤistenรบ vรฝstuลพ sa nanesie ลกtetcom celoploลกne ochrannรฝ a adhรฉzny nรกter. Pri antikorรณznej รบprave sa odporรบฤajรบ dva nรกtery. Zรกroveลˆ treba vykonaลฅ opravy ลพelezobetรณnovej konลกtrukcie.

Vytvorenie spรกdovej vrstvy

Na vytvorenie spรกdovej vrstvy sa pouลพije cementovรฝ poter so zvรฝลกenou pevnosลฅou v tlaku (30 MPa), ktorรฝ sa nanesie v hrรบbke od 20 mm do 70 mm. Pri aplikรกciach poteru s hrรบbkou od 20 mm do 40 mm sa pouลพije spojovacรญ mostรญk, ktorรฝ sa nanesie na vopred navlhฤenรฝ podklad. Nรกsledne sa postupom ฤerstvรฝ do ฤerstvรฉho nanesie poter v poลพadovanej hrรบbke. Odporรบฤanรฝ spรกd je min. 1,5 % a max. 2,5 % smerom od zvislej konลกtrukcie.

Do spรกdovรฉho poteru sa po obvode zhotovรญ poldrรกลพka na osadenie balkรณnovรฉho profilu so ลกรญrkou a hฤบbkou podฤพa osadzovacej plochy profilu. Hฤบbka zapustenia profilu zรกvisรญ od hrรบbky pouลพitej dlaลพby. Vrchnรก hrana profilu musรญ lรญcovaลฅ s vrchnou hranou dlaลพby.

Ak je pรดvodnรก konลกtrukcia opatrenรก tepelnou izolรกciou, hrรบka poteru musรญ byลฅ min. 40 mm a poter sa vystuลพรญ armovacou vรฝstuลพou. Tepelnรบ izolรกciu sa odporรบฤa na podklad nalepiลฅ celoploลกne lepiacou maltou. Pred aplikaciou poteru sa na tepelnรบ izolรกciu poloลพรญ separaฤnรก fรณlia.

Montรกลพ odkvapovรฉho profilu

Po celom obvode vystupujรบcej ฤasti konลกtrukcie sa osadรญ balkรณnovรฝ profil. Profily sa najskรดr pripravia ako zostava (rohy, spojky, metrรกลพ) a poskladajรบ sa na okraj konลกtrukcie. Potom sa do vopred pripravenej poldrรกลพky osadia rohovรฉ profily a k nim sa pomocou spojok napoja priame profily. V mieste napojenia sa musรญ dodrลพaลฅ dilataฤnรก ลกkรกra 4 mm. Na miestach montรกลพnych otvorov jednotlivรฝch dielov sa urobรญ znaฤka umiestnenia natฤบkacรญch kotiev.

Profily sa odstrรกnia, vyvล•tajรบ sa otvory pre natฤบkacie kotvy a penetraฤnym nรกterom sa po celom obvode balkรณna napenetrujรบ polodrรกลพky. Nakoniec sa zaฤne skladaลฅ zostava profilov od rohov a postupne sa fixujรบ natฤบkacรญmi kotvami. Zafixovanรก osadzovacia plocha profilov sa po celom obvode zvrchu prelepรญ samolepiacou butylovou pรกskou, vลพdy s dostatoฤnรฝm napojenรญm na cementovรฝ poter.

Hydroizolรกcia a kladenie dlaลพby

Na poter vyzretรฝ aspoลˆ tri dni sa nanesie vrstva rรฝchlotuhnรบcej dvojzloลพkovej hydroizolaฤnej stierky. Na utesnenie rohov, dilatรกciรญ a priestupov sa pouลพijรบ tesniace pรกsky, ktorรฉ sa ihneฤ vltรกฤajรบ do ฤerstvo nanesenej dvojzloลพkovej hydroizolรกcie. Alternatรญvne sa mรดลพe pouลพiลฅ samolepiaca butylovรก tesniaca pรกska bez potreby hydroizolaฤnej vrstvy. Na miestach dilatรกciรญ sa pรกska ฤพahko zatlaฤรญ do ลกkรกry.

V mieste napojenia na izolรกcie, rรกmy dverรญ, oplechovanie, zรกbradlie sa pouลพรญva samolepiaca butylovรก pรกska. Prvรก vrstva hydroizolaฤnej stierky sa nanesie na ฤistรฝ, nosnรฝ a vopred navlhฤenรฝ podklad celoploลกne v jednej sรบvislej vrstve hladidlom z nehrdzavejรบcej ocele alebo ลกtetcom. Po zaschnutรญ prvej vrstvy (pribliลพne 2 h) sa nanesie druhรก vrstva.

Druhรก vrstva stierky sa nanesie zubovรฝm hladidlom so zubom 4 aลพ 5 mm a hladkou stranou sa zahladรญ tak, aby vรฝslednรก hrรบbka obidvoch vrstiev bola pribliลพne 2 mm. Druhรก vrstva musรญ zakryvaลฅ celoploลกne prvรบ vrstvu vrรกtane tesniacich pรกsok a profilov. Po 4 h moลพno zaฤaลฅ klรกsลฅ dlaลพbu.

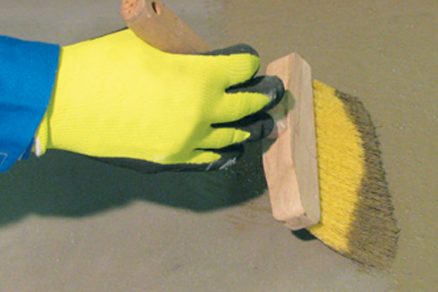

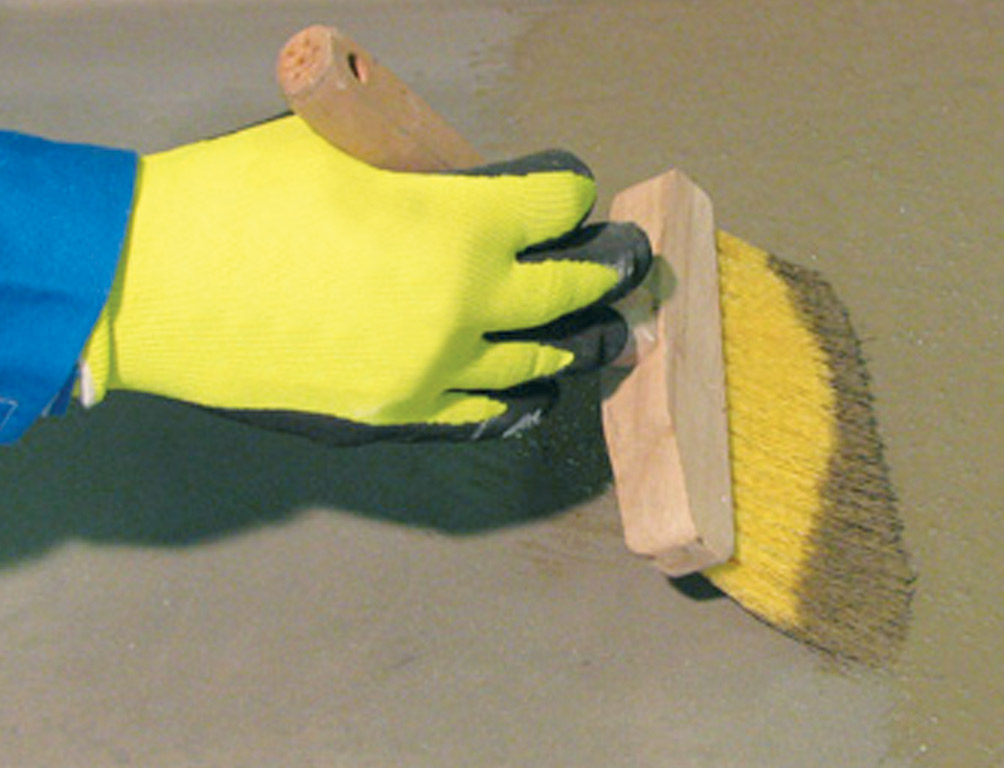

01 | Spojovacรญ mostรญk
Na vopred navlhฤenรฝ podklad sa nanesie ลกtetkou spojovacรญ mostรญk. Postupom ฤerstvรฝ do ฤerstvรฉho sa nanesie cementovรฝ poter.

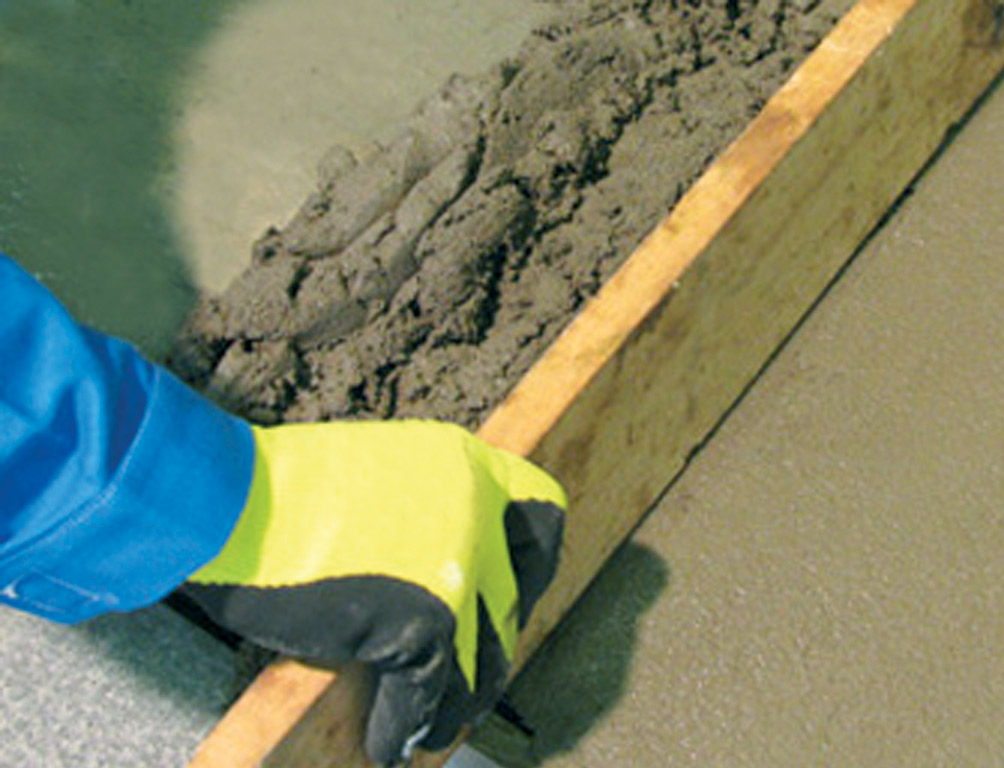

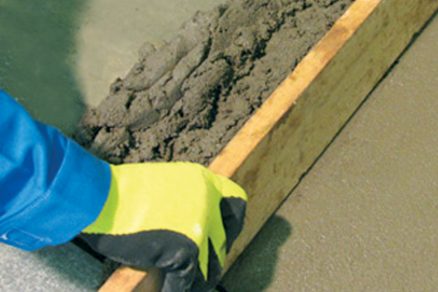

02 | Spรกdovรก vrstva
Cementovรฝ poter sa nanesie v poลพadovanej hrรบbke 20 aลพ 70 mm a v spรกde min. 1,5 % a max. 2,5 % smerom od zvislej konลกtrukcie. Do spรกdovรฉho poteru sa po obvode zhotovรญ poldrรกลพka na osadenie balkรณnovรฉho profilu so ลกรญrkou a hฤบbkou osadzovacej plochy profilu.

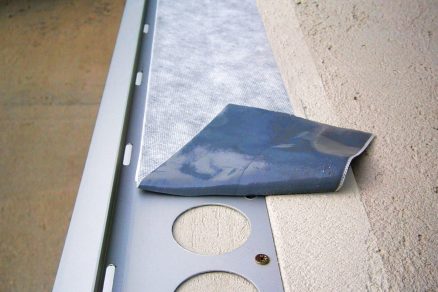

03 | Osadenie odkvapovรฉho profilu
Profily sa poskladajรบ na okraji konลกtrukcie. Do pripravenej poldrรกลพky sa osadia rohovรฉ profily a na ne sa napoja priame profily. Profily sa odstrรกnia, vyvล•tajรบ sa predznaฤenรฉ otvory na natฤบkacie kotvy a poldrรกลพky sa napenetrujรบ. Zostava profilov sa postupne zafixuje natฤบkacรญmi kotvami a prelepรญ sa butylovou pรกskou.

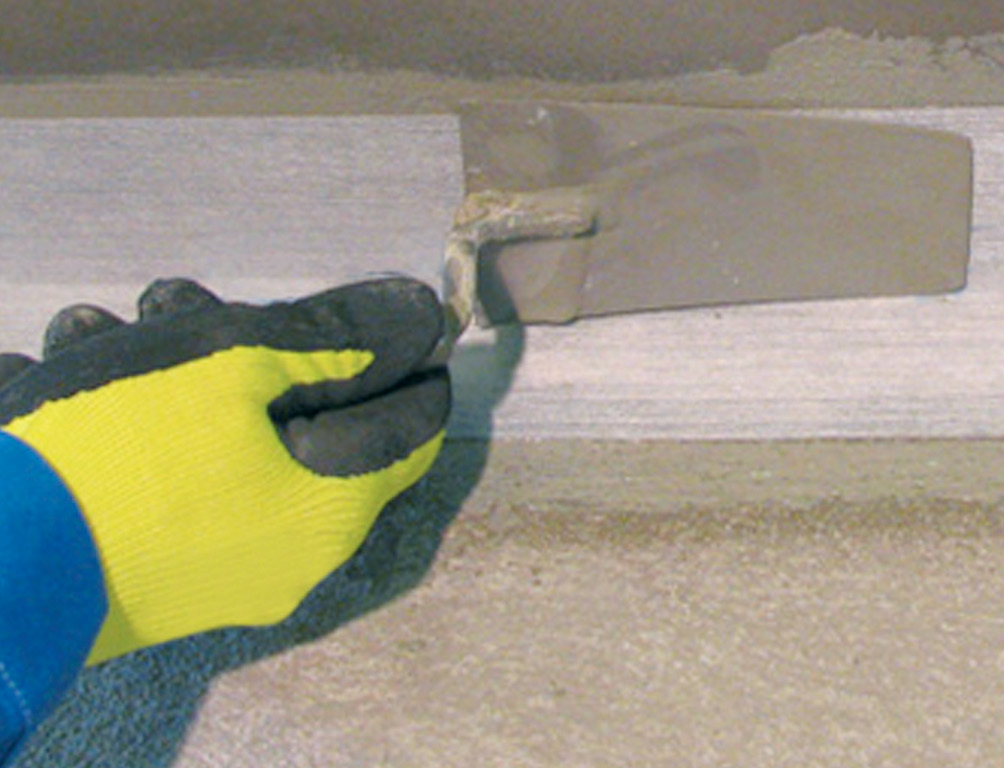

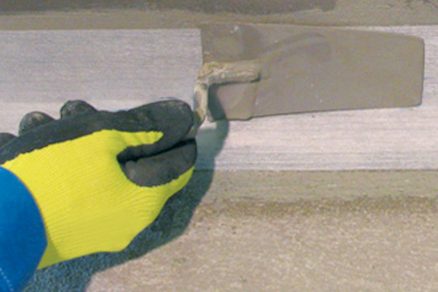

04 | Hydroizolรกcia rohov, dilatรกciรญ a priestupov
Rohy, dilatรกcie a priestupy sa utesnia tesniacimi pรกskami, ktorรฉ sa vtlaฤia do ฤerstvo nanesenej dvojzloลพkovej hydroizolรกcie. Alternatรญvne sa mรดลพe pouลพiลฅ samolepiaca butylovรก tesniaca pรกska. Na miestach dilatรกciรญ sa pรกska ฤพahko zatlaฤรญ do ลกkรกry.

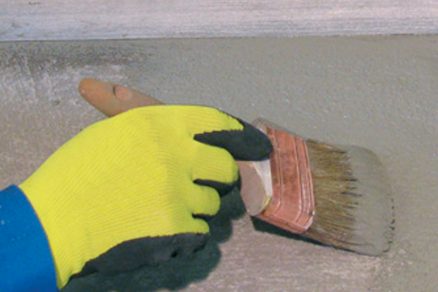

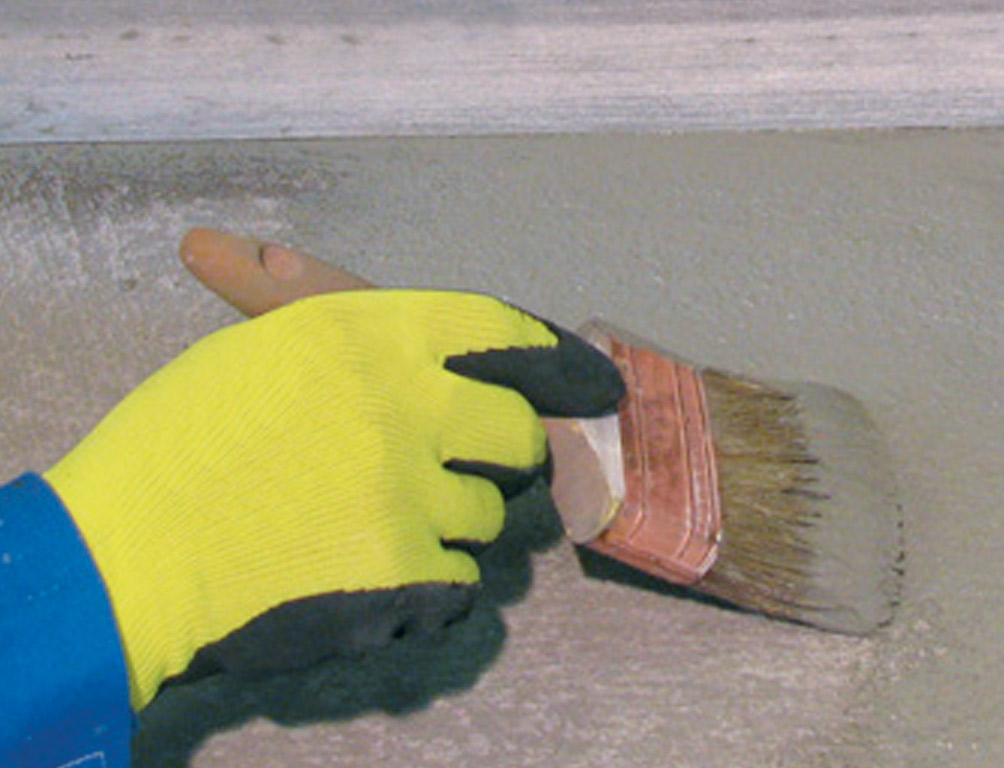

05 | Prvรก vrstva hydroizolรกcie
Na ฤistรฝ, nosnรฝ a vopred navlhฤenรฝ podklad sa nanesie celoploลกne v jednej sรบvislej vrstve hladidlom z nehrdzavejรบcej ocele alebo ลกtetcom prvรก vrstva rรฝchlotuhnรบcej hydroizolaฤnej stierky. Po zaschnutรญ prvej vrstvy (pribliลพne 2 h) sa nanesie druhรก vrstva.

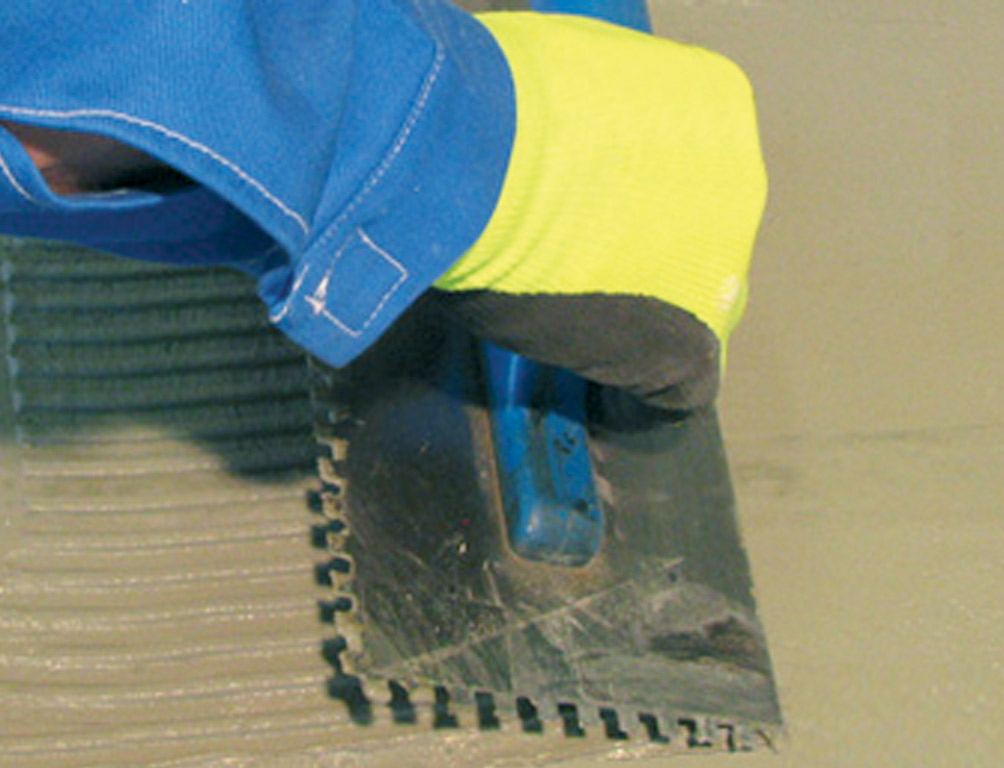

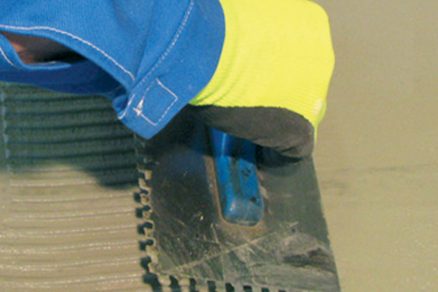

06 | Druhรก vrstva hydroizolรกcie
Druhรก vrstva rรฝchlotuhnรบcej hydroizolaฤnej stierky sa nanesie zubovรฝm hladidlom so zubom 4 aลพ 5 mm a hladkou stranou sa zahladรญ tak, aby vรฝslednรก hrรบbka obidvoch vrstiev bola pribliลพne 2 mm. Druhรก vrstva musรญ zakrรฝvaลฅ celoploลกne prvรบ vrstvu vrรกtane tesniacich pรกsok a profilov.

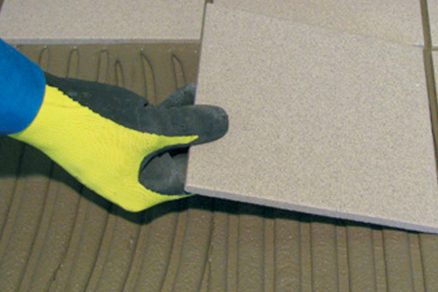

07 | Kladenie dlaลพby
Po 4 h sa na podklad nanesie hladkou stranou hladidla v tenkej vrstve prvรก kontaktnรก vrstva lepidla. Do ฤerstvej vrstvy sa ozubenรฝm hladidlom s pologuฤพatรฝm zubom (13/20 mm) nanesie rovnomerne v jednom smere lepiace lรดลพko. Keramickรก dlaลพba sa ฤพahkรฝm posuvnรฝm pohybom uloลพรญ do lepiaceho lรดลพka a vyrovnรก sa.

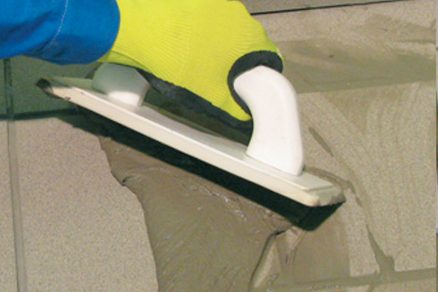

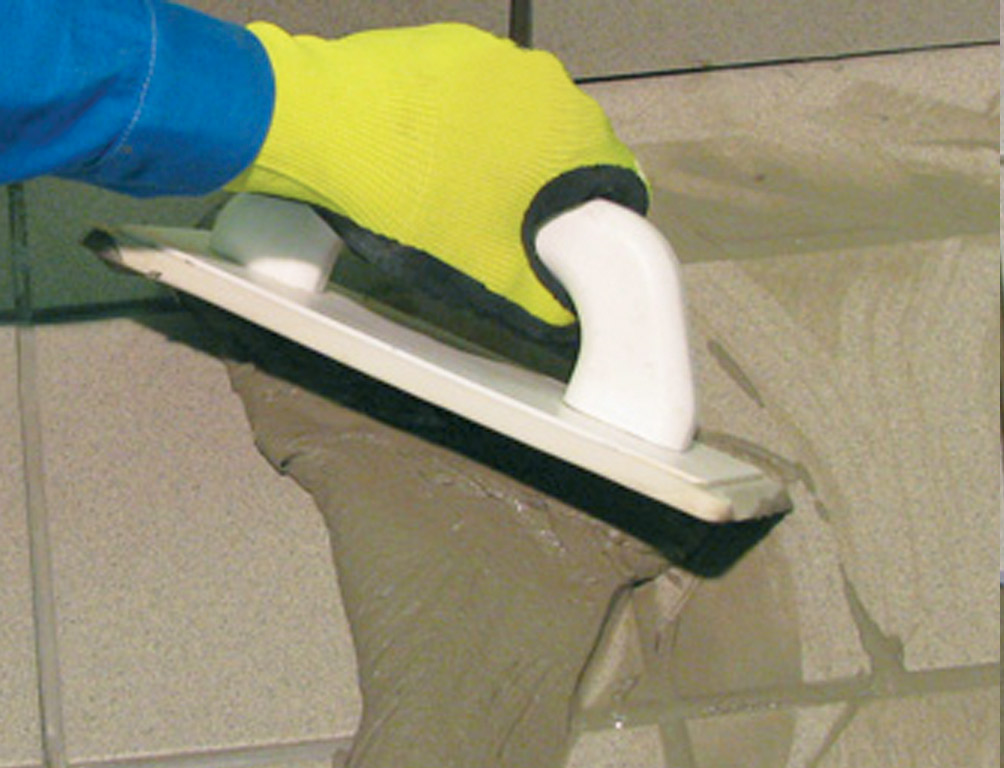

08 | ล kรกrovanie
Po 6 h od ukonฤenia lepenia dlaลพby moลพno dlaลพbu ลกkรกrovaลฅ. ล kรกrovacia malta sa nanesie diagonรกlne na dlaลพbu gumenou stierkou. Malta sa nechรก dostatoฤne stuhnรบลฅ. Po stuhnutรญ (skรบลกka dotykom prsta) sa dlaลพba umyje vlhkou ลกpongiou a potom sa mierne navlhฤenou ลกpongiou eลกte doฤistรญ.

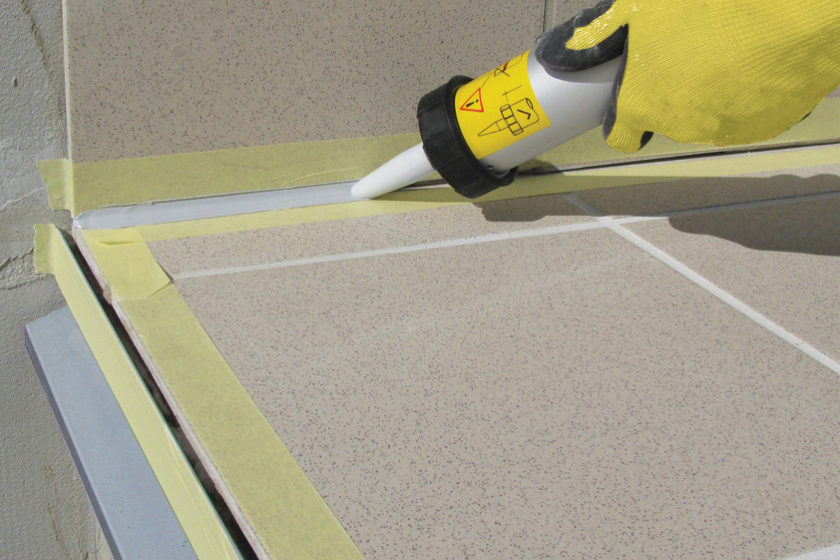

09 | Elastickรฉ tesnenie
ล kรกra medzi dlaลพbou a soklom a ลกkรกra pri odkvapovom profile sa utesnรญ trvale pruลพnรฝm polyuretรกnovรฝm tmelom. Pred natlaฤenรญm tmelu do ลกkรกry pozdฤบลพ profilu sa na jej spodok vloลพรญ vรฝplลˆovรฝ polyetylรฉnovรฝ profil. Ak prรญde polyuretรกnovรฝ tmel do kontaktu s PVC, nanesie sa na PVC polyuretรกnovรฝ penetraฤnรฝ nรกter.

Info o materiรกloch:

  • Cementovรฝ poter so zvรฝลกenou pevnosลฅou v tlaku (min. pevnosลฅ v tlaku 30 MPa) na vytvorenie vyrovnรกvacรญch, spรกdovรฝch a nรกลกฤพapnรฝch vrstiev na balkรณnoch a terasรกch s hrรบbkou 20 aลพ 70 mm a na zhotovenie podkladov pod ฤalลกie povrchovรฉ vrstvy
  • Rรฝchlotuhnรบca dvojzloลพkovรก hydroizolaฤnรก flexibilnรก stierka na hydroizolรกciu pod keramickรฉ obklady a dlaลพby na balkรณnoch a terasรกch, v bazรฉnoch, v sprchรกch a v kรบpeฤพniach; aj na vonkajลกie steny pivnรญc

ฤŒo budete potrebovaลฅ

  • Ochrannรฝ a adhรฉzny nรกter
    PCI Nanocretยฎ AP
    spotreba: pribliลพne 0,5 kg/mm (antikorรณzna ochrana), pribliลพne 2,5 kg/mm (spojovacรญ mostรญk), plastovรก nรกdoba, 4 a 15 kg
  • Cementovรฝ poter
    PCI Pericemยฎ EBF Special
    spotreba: pribliลพne 20 kg/m2 (hrรบbka vrstvy 10 mm), vrece s PE vloลพkou, 25 kg
  • Spojovacรญ mostรญk
    PCI Pericemยฎ Grund
    spotreba: pribliลพne 2 aลพ 2,5 kg/m2 (hrรบbka vrstvy 1,5 mm), vrece s PE vloลพkou, 25 kg
  • Lepiaca malta
    PCI Multicretยฎ Super
    spotreba: pribliลพne 5 kg, papierovรฉ vrece, 25 kg
  • Odkvapovรฝ profil
    Balkรณnovรฝ profil DRIP 9 mm โ€“ priamy
    dฤบลพka 2,5 m, eloxovanรฝ hlinรญk
    Balkรณnovรฝ profil DRIP โ€“ vonkajลกรญ roh
    90ยฐ, 25 x 25 cm, eloxovanรฝ hlinรญk
    Balkรณnovรฝ profil DRIP โ€“ spojka
    eloxovanรฝ hlinรญk
    Kryt univerzรกl (ฤฝ+P)
    PVC
  • Penetraฤnรฝ nรกter
    PCI Gisogrundยฎ PGM
    plastovรก nรกdoba, 1, 5, 10 a 20 kg
  • Samolepiaca butylovรก pรกskaPCI PecitapeยฎButyl
    kotรบฤ, 20 m
  • Rychlotuhnรบca hydroizolaฤnรก stierka
    PCI Seccoralยฎ 2K Rapid
    spotreba: 2,5 kg/m2, plastovรก nรกdoba a papierovรฉ vrece
  • Tesniaca pรกska
    PCI Pecitapeยฎ Objekt
    kotรบฤ, 50 m
  • Lepidlo triedy C2FE S1
    PCI Pericolยฎ Fluid
    spotreba: 5,8 kg/m2 (pologuฤพatรฝ zub 14/20 mm), papierovรฉ vrece, 25 kg
  • ล kรกrovacia malta
    PCI Nanofugยฎ Premium
    spotreba: 0,5 kg/m2 (ลกkรกra 6 x 9 mm a formรกt dlaลพby 33 x 33 cm), plastovรก nรกdoba, 5 kg, papierovรฉ vrece, 15 kg
  • Trvale pruลพnรฝ polyuretรกnovรฝ tmel
    PCI Elritanยฎ 140
    spotreba: 70 ml/bm (ลกkรกra 8 x 8 mm), hlinรญkovรฝ obal, 600 ml
  • Vรฝplลˆovรฝ polyetylรฉnovรฝ profil
    PCI DIN-Polyband 08
    ร˜ 8 mm, 9 a 100 m
  • Polyuretรกnovรฝ penetraฤnรฝ nรกter
    PCI Elastoprimerยฎ 145
    spotreba: 5 ml/bm ลกkรกry, plastovรก fฤพaลกa, 250 ml
  • Nรกradie a pomรดcky
    ลกtetka
    2 m oceฤพovรก lata
    murรกrska lyลพica
    oceฤพovรฉ hladidlo (zub 6 x 6 mm)
    oceฤพovรฉ hladidlo s pologuฤพatรฝm zubom s veฤพkosลฅou 14/20 mm
    brรบska
    plastovรฉ vedro
    elektrickรฉ nรญzkootรกฤkovรฉ mieลกadlo
    nรดลพ, noลพnice
    akumulaฤnรฝ skrutkovaฤ
    prรญklepovรก vล•taฤka
    prรญtlaฤnรฝ valec
    stierka
    ลกpongia
    aplikaฤnรก piลกtoฤพ
    rukavice
    ceruzka

POZOR!
Vhodnรก dlaลพba

Maximรกlny formรกt dlaลพby je 330 mm ร˜ 330 mm a hrรบbka minimรกlne 9 mm. Odporรบฤanรก ลกรญrka ลกkรกry je 6 mm.

Pochรดdznosลฅ dlaลพby po ลกkรกrovanรญ

ล kรกrovacia malta je pochรดdzna po 2 h a plne zaลฅaลพiteฤพnรก po 24 h.

TEXT: spracovanรฉ z podkladov firmy BASF Slovensko, spol s r. o.
FOTO: BASF Slovensko, spol s r. o.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly 1/2017.
