Obnova stropnรฝch konลกtrukciรญ

Partneri sekcie:

Vodorovnรฉ nosnรฉ konลกtrukcie tradiฤnรฝch budov โ€“ klenby aย stropy โ€“ sa zhotovovali zย rรดznych materiรกlov. Najprv predovลกetkรฝm zย dreva, neskรดr zย liatiny, ocele, ลพelezobetรณnu alebo zย tehlovo-oceฤพovej konลกtrukcie. Keฤลพe kaลพdรฝ materiรกl mรก obmedzenรบ ลพivotnosลฅ, aj ลพivotnosลฅ vodorovnรฝch nosnรฝch konลกtrukciรญ je rรดzna aย zรกvisรญ od รบฤelu vyuลพรญvania konkrรฉtnych objektov, vย ktorรฝch sa stropy nachรกdzajรบ. Pรดsobenรญm rรดznych negatรญvnych faktorov stropy ฤasom degradujรบ, preto je dรดleลพitรฉ vedieลฅ, ako tieto poลกkodenia odstrรกniลฅ, prรญpadne im vฤas predรญsลฅ.

Drevenรฉ stropy preลกli poฤas rรดznych obdobรญ zaujรญmavรฝm konลกtrukฤnรฝm vรฝvojom. Vo svojej vrcholnej dobe sa pouลพรญvali najmรค vย uzavretej podobe (tzv. nemeckรฉ stropy), prรญpadne ako povalovรฉ nad poslednรฝm obytnรฝm podlaลพรญm alebo ako stropy sย dvoma oddelenรฝmi ฤasลฅami โ€“ nosnou ฤasลฅou aย samonosnรฝm podhฤพadom, ktorรฝ eliminoval vplyv zmeny zaลฅaลพenia zย hornej miestnosti na podhฤพad dolnej miestnosti. Zรกhlavia trรกmov sa zamurovรกvali do nosnรฝch stien alebo konzervovali konzervaฤnรฝmi lรกtkami.

Od konca minulรฉho storoฤia sa drevenรฉ trรกmy dopฤบลˆali aย nรกsledne nahrรกdzali liatinovรฝmi, oceฤพovรฝmi nosnรญkmi, postupne aj ลพelezobetรณnovรฝmi stropmi alebo keramickรฝmi sรบstavami. Vรฝplne stropov sa tieลพ zmenili zย pรดvodnรฝch drevenรฝch konลกtrukciรญ, ktorรฉ boli kombinovanรฉ sย nรกsypmi, aลพ po rรดzne sรบstavy betรณnovรฝch, keramickรฝch aย inรฝch stropov. ลฝelezobetรณnovรฉ stropy sa na Slovensku zaฤali realizovaลฅ aลพ koncom 19. storoฤia. Spoฤiatku boli len akรฝmisi funkฤnรฝmi kรณpiami drevenรฝch stropov. Zistiลฅ ich skutoฤnรบ kvalitu (nosnosลฅ) nie je vลกak jednoduchรฉ, pretoลพe pรดvodnรก stavebnรก dokumentรกcia vรคฤลกinou neexistuje, aย to aj napriek tomu, ลพe vย ฤase vรฝstavby spomรญnanรฝch domov sa uลพ vyhotovovala na รบrovni porovnateฤพnej sย tou dneลกnou. Deยญลกtruktรญvne skรบลกky sรบ vลกak vylรบฤenรฉ aย nedeลกtruktรญvne zvyฤajne drahรฉ. Tehlovo-oceฤพovรฉ (tzv. klenbiฤkovรฉ) stropy sa sย obฤพubou pouลพรญvali najmรค na prelome 19. aย 20. storoฤia na prestropenie suterรฉnov.

Poลกkodenia stropov

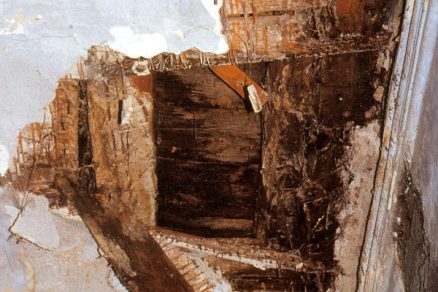

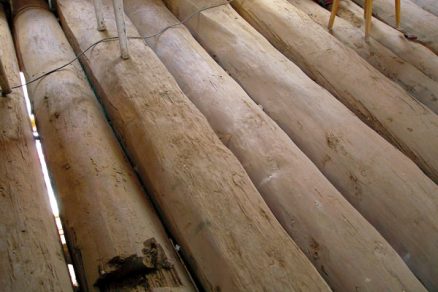

Drevenรฉ stropy sรบ ฤasto poลกkodenรฉ bioยญlogickรฝmi ลกkodcami, ฤo vลกak sรบvisรญ najmรค sย ich zavฤบhanรญm. Voda sa do stropnej konลกtrukcie dostรกva zatekanรญm zย poruลกenej krytiny, zย poruลกenรฝch obalovรฝch konลกtrukciรญ budovy, zย poruลกenรฝch inลกtalรกciรญ, kondenzovanรญm vodnรฝch pรกr alebo kapilรกrnym vzlรญnanรญm vย murive. Dรดsledkom ฤastรฉho alebo dlhodobรฉho zavฤบhania drevenej stropnej konลกtrukcie nad urฤitou รบrovลˆou (10โ€‰% objemovej hmotnosti dreva) (5) sa drevo vystavuje zvรฝลกenรฉmu riziku infikovania biologickรฝmi ลกkodcami (hmyzom, hubami), prรญpadne sa aktivizujรบ vย ลˆom obsiahnutรฉ infekcie. Drevenรฉ trรกmy sa tak vlhkosลฅou poลกkodia aj esteticky. Po vyschnutรญ sa na povrchu dreva buฤ objavia mapy, alebo sa na stropoch vyskytnรบ rรดzne infekcie. Platรญ to aj pre oceฤพovรฉ trรกmy โ€“ najmรค vย podobe vรฝskytu hrdze. Stropnรฉ konลกtrukcie vย starลกรญch budovรกch majรบ okrem toho (existenciou prachovรฝch nรกsypov) uลพ vopred vytvorenรฉ predpoklady na dlhodobejลกie udrลพanie zรญskanej neลพiaducej vlhkosti.

Na drevenรฝch, oceฤพovรฝch ฤi keramickรฝch stropoch sa znรญลพenรก รบnosnosลฅ prejavuje predovลกetkรฝm zmenou tvaru โ€“ priehybmi, prรญpadne trhlinami. Pozdฤบลพne trhliny vย drevenรฝch trรกmoch vลกak nie sรบ signรกlom poruchy stability, iba sprievodnรฝm javom prirodzenรฉho vysychania โ€“ zmraลกลฅovania dreva. Rovnako aj malรฝ priehyb trรกmov eลกte nemusรญ znamenaลฅ havarijnรบ poruchu konลกtrukcie. Vรฝskyt aย mieru poลกkodenia tradiฤnรฝch stropnรฝch konลกtrukciรญ je zvyฤajne ลฅaลพko urฤiลฅ iba obhliadkou, pretoลพe vรคฤลกina drevenรฝch stropov tvorรญ uzavretรฉ konลกtrukฤnรฉ systรฉmy, zย ktorรฝch vidno len povrchy. Na urฤenie poruchy sa preto odporรบฤa zrealizovaลฅ sondy. To znamenรก lokรกlne odstrรกniลฅ omietky alebo podlahy, resp. nรกsypy, prรญpadne navล•taลฅ, alebo stropnรฉ konลกtrukcie preskรบmaลฅ endoskopicky.

Priebeลพnรก ochrana stropov

Vhodnรฝm rieลกenรญm ochrany stropnรฝch konลกtrukciรญ, najmรค drevenรฝch, je vytvorenie takรฝch podmienok, ktorรฉ zamedzia zavฤบhaniu ฤi zatekaniu konลกtrukciรญ. Dรดleลพitรฉ je dbaลฅ na to, aby sa priestory sprรกvne vetrali. Pri drevenรฝch stropnรฝch konลกtrukciรกch treba zabezpeฤiลฅ aj suchรฉ uloลพenie zhlavia trรกmov do mรบrov. Drevenรฉ stropy musia zรกroveลˆ umoลพลˆovaลฅ difรบziu vodnรฝch pรกr, na ฤo treba pamรคtaลฅ najmรค pri vรฝmene (ฤi รบdrลพbe) pรดvodnรฝch podlรกh alebo podhฤพadov za novรฉ, ktorรฉ by mali byลฅ paropriepustnรฉ.

Obnova aย oprava stropov

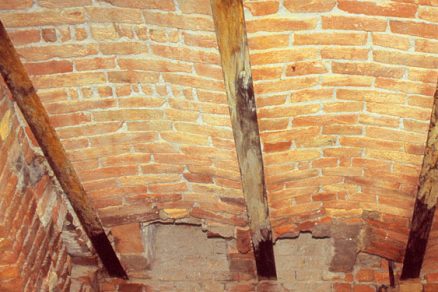

Pri vรฝmene stropnรฝch trรกmov treba najprv odstrรกniลฅ podlahovรฉ dosky aย ลกpeciรกlny protipoลพiarny nรกsyp, ktorรฝ je vytvorenรฝ zย odpadovรฉho materiรกlu (ลกkvary, popola). Pri opravรกch klenbiฤkovรฝch stropnรฝch konลกtrukciรญ, ktorรฉ sรบ zrealizovanรฉ zย viacerรฝch klenieb (sย malรฝm rozpรคtรญm aย vzopรคtรญm), opretรฝch do oceฤพovรฝch profilov, mรดลพe po vybรบranรญ jednรฉho poฤพa prรญsลฅ kย posunutiu zostรกvajรบcej konลกtrukcie na uvoฤพnenรฉ miesto. Zย toho dรดvodu sa odporรบฤa oceฤพovรฉ nosnรญky pri uvoฤพnenom poli zaistiลฅ proti posunutiu alebo rozoberaลฅ tak, aby sa vลกetky polia odstraลˆovali (vย menลกรญch pracovnรฝch zรกberoch) viac-menej naraz.

Ak sa vymieลˆajรบ podlahovรฉ vrstvy, je zvyฤajne nemoลพnรฉ vyhnรบลฅ sa poลกkodeniu podhฤพadu stropnej konลกtrukcie pod nimi. Odฤพahฤenรฝ strop si totiลพ vyrovnรก predchรกdzajรบcu deformรกciu, ฤo vedie kย popraskaniu omietky podhฤพadu, odtrhnutiu kรบtov alebo vytvoreniu fabiรณnov podhฤพadu โ€“ obzvlรกลกลฅ vย strede stropu. Deformรกciu moลพno po opรคtovnom priลฅaลพenรญ stropu novรฝm zรกsypom vyrovnaลฅ, ale poลกkodenia je potrebnรฉ zvlรกลกลฅ opraviลฅ. Pri pouลพitรญ perlitovรฉho betรณnu treba upozorniลฅ na jeho pomalรฉ vysรบลกanie, najmรค ak sa zhotovuje vo veฤพkรฝch hrรบbkach. Problรฉmy tieลพ spรดsobuje nedostatoฤnรก technologickรก disciplรญna pri jeho realizรกcii, ak sa do zmesi pre jednoduchลกie spracovanie pridรกva nadmernรฉ mnoลพstvo zรกmesovej vody. Dlhodobo vlhkรฝ perlitovรฝ betรณn je pre drevenรฉ stropnรฉ konลกtrukcie nebezpeฤnรฝ.

Oprava poลกkodenรฝch stropnรฝch trรกmov

Renovรกcie trรกmov stropnรฝch konลกtrukciรญ moลพno realizovaลฅ โ€“ najmรค podloลพenรญm alebo podoprenรญm, zosilnenรญm, protรฉzovanรญm, podvesenรญm, injektovanรญm, spriahnutรญm, vรฝmenou aย vloลพenรญm.

Pri pouลพitรญ technolรณgie podoprenia sa zaลฅaลพenia zย poลกkodenรฝch zhlavรญ trรกmov prenรกลกajรบ na dodatoฤne zhotovenรฉ jednotlivรฉ alebo priebeลพnรฉ prieฤne konzoly zย ocele, kameลˆa, betรณnu alebo zย dreva. Vย niektorรฝch prรญpadoch, najmรค pri rekonลกtrukciรกch pamiatkovรฝch budov, sa toto rieลกenie neodporรบฤa zย dรดvodu vnรกลกania novรฝch pohฤพadovรฝch prvkov do interiรฉru. Pri realizรกcii sa do stien (pod รบroveลˆ pรดvodnรฝch trรกmov) osadia konzoly, ktorรฉ moลพno nahradiลฅ aj priebeลพnรฝm pozdฤบลพnym trรกmom. Na takto pripravenรฝ podklad sa uloลพia skrรกtenรฉ stropnรฉ trรกmy.

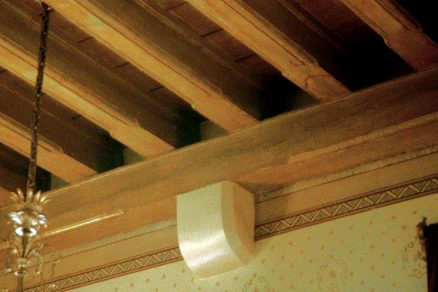

Tรฝmto spรดsobom moลพno sanovaลฅ nielen viacerรฉ poลกkodenรฉ trรกmy vedฤพa seba, ale aj jednotlivรฉ poลกkodenรฉ trรกmy. Zvlรกลกtnym rieลกenรญm sanovania poลกkodenรฝch zhlavรญ drevenรฝch trรกmov, pri ktorom sa iba minimรกlne zasahuje do pรดvodnej hmoty dreva, je ich spevnenie uloลพenรญm na priestorovรบ podpornรบ (napr. oceฤพovรบ) konลกtrukciu. Tรก sa ukotvรญ do muriva aย ฤasลฅou vyloลพenou do miestnosti podopiera poลกkodenรฝ trรกm. Tento spรดsob je citlivรฝ kย pรดvodnรฉmu drevenรฉmu trรกmu aย umoลพลˆuje ho zachovaลฅ aj vย znaฤnom stupni poลกkodenia (po umล•tvenรญ prรญpadnej infekcie). Metรณda je vลกak pre svoju komplikovanosลฅ vhodnรก najmรค pre zvlรกลกลฅ hodnotnรฉ drevenรฉ trรกmy (napr. veฤพmi starรฉ trรกmy โ€“ gotickรฉ, romรกnske alebo trรกmy dekorovanรฉ rezbami, alebo maฤพbou).

Pri protรฉzovanรญ trรกmov ide oย nรกhradu poลกkodenej ฤasti drevenej hmoty novou, aย to len vย rozsahu poลกkodenia, bez ohฤพadu na to, kde sa nachรกdza. Poลกkodenรบ hmotu treba odstrรกniลฅ tak, aby vznikla plocha, oย ktorรบ sa novรก ฤasลฅ (protรฉza) oprie. Vznikne tak tlakovo istenรฝ spoj novรฉho trรกmu so starรฝm. Zย tohto dรดvodu rez neprechรกdza priamo cez trรกm, ale zalomene (ลกikmo). Protรฉzovaลฅ moลพno trรกmy na ich koncoch alebo kdekoฤพvek vย ich dฤบลพke.

Spevnenie alebo stuลพenie trรกmov aย stropov

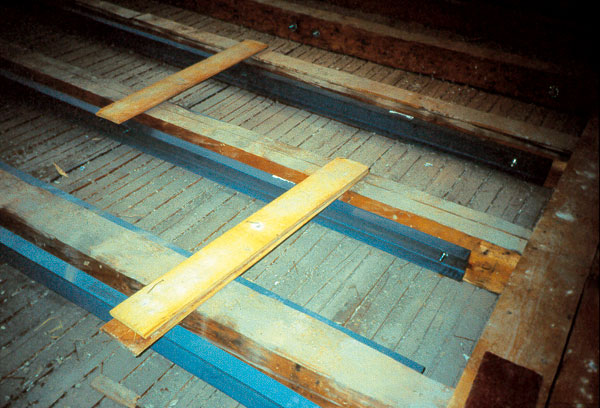

Technolรณgie spevnenia alebo stuลพenia stropnรฝch trรกmov sรบ zaloลพenรฉ na zvรคฤลกenรญ ich pรดvodnรฉho prierezu prรญloลพkami (drevenรฝmi, oceฤพovรฝmi). Tie sa kย trรกmom pripevลˆujรบ tesรกrskymi spojmi, svornรญkmi, zvarmi alebo pridanรญm kovovรฝch napรญnanรฝch ลฅahadiel (ลพeleznรฝch, oceฤพovรฝch). Ak sรบ prรญloลพky zakotvenรฉ do zvislรฝch nosnรฝch konลกtrukciรญ, zniลพujรบ priehyb aย zvyลกujรบ รบnosnosลฅ stropnรฝch trรกmov, ide oย technolรณgiu spevลˆovania. Vย prรญpade, ลพe prรญloลพky nie sรบ zakotvenรฉ do nosnรฝch stien, moลพno hovoriลฅ oย stuลพovanรญ. Trรกmy tak zvyลกujรบ svoju tuhosลฅ, ale mierne zniลพujรบ nosnosลฅ (po odpoฤรญtanรญ zรกลฅaลพe zย prรญloลพiek). Tieto spรดsoby opravy stropov ลกetria pรดvodnรฉ konลกtrukcie iย nรกklady aย moลพno ich pouลพiลฅ, najmรค ak sรบ ostatnรฉ ฤasti oลกetrovanej konลกtrukcie vo vyhovujรบcom stave. Takisto sรบ vhodnรฉ aj pre opravy stropov pamiatkovรฝch budov (sรบ reverzibilnรฉ). Vย prรญpade, ลพe sรบ pekne remeselne spracovanรฉ, moลพno ich pouลพiลฅ aj pri pohฤพadovo vystavenรฝch trรกmoch.

Spevลˆovanie drevnej hmoty spoฤรญva vo vypฤบลˆanรญ voฤพnรฝch aย rozruลกenรฝch priestorov vย jej vnรบtri nรกhradnou lรกtkou, ktorรก zlepลกuje mechanickรฉ vlastnosti dreva.ย  Tieto spevลˆovacie lรกtky sa vyrรกbajรบ na bรกze epoxidovรฝch ลพivรญc alebo polyuretรกnov aย moลพno ich nanรกลกaลฅ na drevo nalievanรญm, nanรกลกanรญm, nรกtermi, injektรกลพou, infรบziou aย pod. Dรดleลพitรฉ je, aby nemenili vzhฤพad dreva, zachovรกvali jeho pรดvodnรฝ lesk, mat, ฤi polomat. Drevo musรญ byลฅ takisto po spevnenรญ tesรกrsky, stolรกrsky aย rezbรกrsky opracovateฤพnรฉ aย moลพno ho spรกjaลฅ tradiฤnรฝmi spรดsobmi.
Vย prรญpade, ลพe spevลˆovacia lรกtka poฤas tvrdnutia zvรคฤลกรญ svoj objem, spรดsobรญ to trhanie ลกtruktรบry dreva.

Pri pamiatkovej konลกtrukcii, ktorรก je vรฝtvarne upravenรก, je dรดleลพitรฉ, aby pouลพitรก lรกtka bola zย dreva odstrรกniteฤพnรก – hoci pri konลกtrukcii, ktorรก je rozruลกenรญm drevnej hmoty ลฅaลพko poลกkodenรก,ย  je tรบto poลพiadavku zloลพitรฉ, aลพ nemoลพnรฉ splniลฅ.ย  Odporรบฤa sa, najmรค ak sa pracuje sย novou lรกtkou, vyskรบลกaลฅ si jej รบฤinok na vzorke dreva. Poลกkodenรฉ trรกmy sa mรดลพu spevniลฅ nielen vsiaknutou lรกtkou, ale do vyvล•tanรฝch kanรกlov moลพno vloลพiลฅ aย zaliaลฅ aj plastovรฉ alebo oceฤพovรฉ tyฤe. Niekedy moลพno takto oลกetriลฅ aj poลกkodenรฉ zhlavia trรกmov, ktorรฉ potom netreba vymieลˆaลฅ. Keฤลพe tรกto technolรณgia je pomerne nรกkladnรก, je vhodnรก najmรค na sanรกciu hodnotnรฝch historickรฝch stropov pamiatkovรฝch budov.

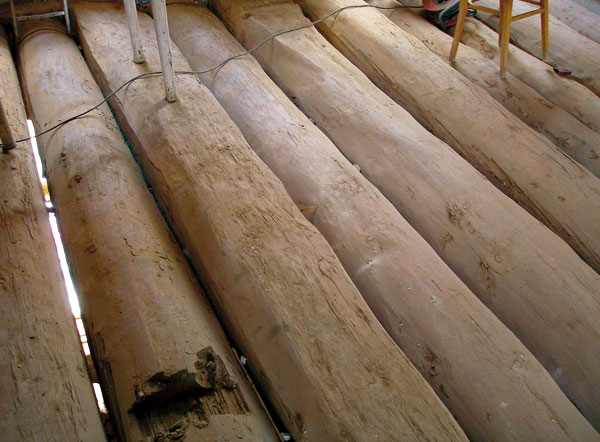

ล pecifickรฝm spรดsobom spevnenia aย stuลพenia drevenรฝch stropov je technolรณgia spriahnutรฝch stropov, ktorรก vytvรกra konลกtrukciu spojenรบ zย viacerรฝch vrstiev samostatnรฝch konลกtrukciรญ, alebo materiรกlov (zย dreva, ocele, betรณnu aย pod.). Spriahnutรฉ drevo-betรณnovรฉ stropy sa realizujรบ sa tak, ลพe drevenรก stropnรก konลกtrukcia sa zvrchu odhalรญ aย oฤistรญ. Do stropnรฝch trรกmov sa vย pravidelnรฝch rozstupoch predvล•tajรบ otvory na oceฤพovรฉ klince. Nรกsledne sa klinceย  zatฤบkajรบ tak, aby vytล•ฤali pribliลพne 4โ€‰cm zย trรกmov. Na strop sa uloลพรญ oceฤพovรก sieลฅ, ktorรก sa ku klincom nepripevลˆuje. Celok sa zaleje betรณnovou zmesou hrubou asi 6โ€‰cm, ktorรก po zatvrdnutรญ vytvorรญ vrchnรบ vrstvu stropu. Tรกto technolรณgia je vhodnรก najmรค na povalovรบ stropnรบ konลกtrukciu, no moลพno ju pouลพiลฅ aj na zosilnenie beลพnej drevenej stropnej konลกtrukcie. Ak sa spriahnutรฝ strop obloลพรญ zospodu protipoลพiarnymi dosยญkami, zvรฝลกi sa odolnosลฅ celej konลกtrukcie proti poลพiaru. Tรกto technolรณgia je vลกak zย pamiatkovรฉho hฤพadiska diskutabilnรก. Stropnรฉ trรกmy je tieลพ moลพnรฉ posilniลฅ spriahnutรญm so zosilnenรฝm zรกklopom. Vย podstate akoby sa tak vytvoril nosnรญk tvaru T. Dosky zรกklopu moลพno uloลพiลฅ vo dvoch navzรกjom prekrรญลพenรฝch vrstvรกch, umiestnenรฝch voฤi nosnรญku uhloprieฤne.

Vรฝmena nรกsypovรฝch aย zรกsypovรฝch vrstiev

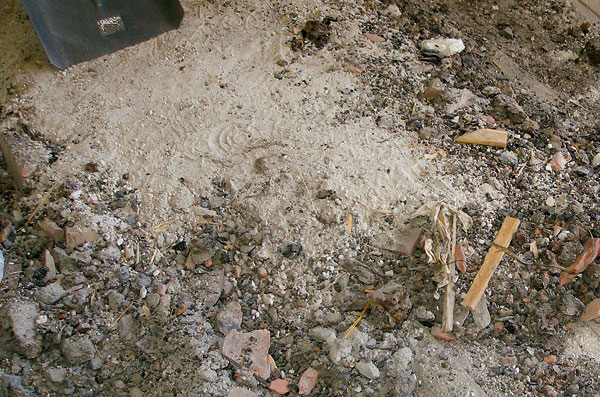

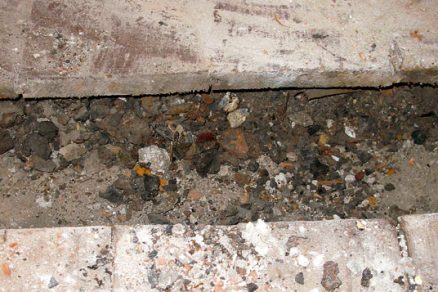

Zรกsypovรฉ vrstvy umiestnenรฉ medzi trรกmami sรบ sรบฤasลฅou nosnej sรบstavy stropnej konลกtrukcie.ย  Vย prรญpade, ลพe sรบ umiestnenรฉ na stropoch (nad vrchnรฝm zรกklopom) vytvรกrajรบ vrstvy podlahy. Starรฝ nรกsyp vย stropnej konลกtrukcii mรดลพe byลฅ zo sรบฤasnรฉho hฤพadiska nevyhovujรบci. Vย minulosti sa totiลพ na jeho zhotovenie pouลพรญval ฤistรฝ hrubozrnnรฝ (praลพenรฝ) piesok (1), suchรก praลพenรก vรกpennรก stavebnรก sutina, odpad zย roztlฤenรฝch tehรกl alebo ฤistรก, suchรก aย dobre vypรกlenรก ลกkvara. ล kvara mรดลพe byลฅ do urฤitej miery rรกdioaktรญvna aย vย stavebnej sutine sa mohli navlhnutรญm rozmnoลพiลฅ ลกkodlivรฉ mikroorganizmy (plesne ฤi huby).

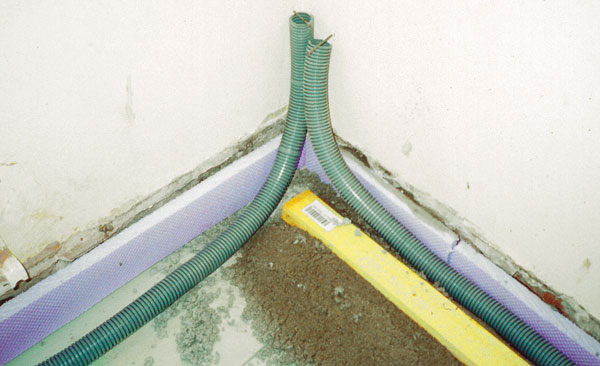

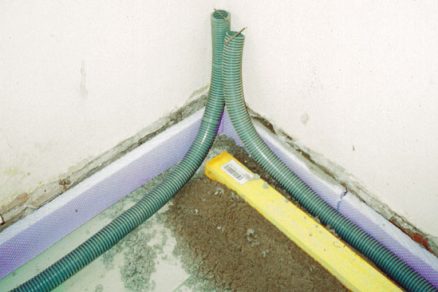

To znamenรก, ลพe vย sรบฤasnosti sa na miesto pรดvodnรฉho zรกsypu umiestลˆuje novรฝ perlitovรฝ alebo liaporovรฝ. Vย prรญpade, ลพe sรบ jeho zrnรก jemnรฉ โ€“ prachovรฉ, treba ho nasypaลฅ do vriec. Tieto perlitovรฉ aย liaporovรฉ zรกsypy sรบ chemicky inertnรฉ, nehorฤพavรฉ, objemovo stรกle materiรกly. Odolรกvajรบ rรดznym infekciรกm ฤi ลกkodcom aย majรบ dobrรฉ tepelnoizolaฤnรฉ vlastnosti. Pod nรกsyp treba vloลพiลฅ zvukovoizolaฤnรบ vrstvu zย pochรดdznej izolaฤnej lรกtky (napr. stuลพenej peny). Odporรบฤa sa ju uloลพiลฅ aj zvislo okolo stien, tak aby vytvorila tzv. bazรฉn pre novรฝ zรกsyp (bazรฉn zabezpeฤรญ oddelenie podlahy od stien, aย tak prรญpadnรฝ zvukovรฝ most vย strope).

Nรกsyp, resp. vrchnรฉ ฤasti stropu, moลพno nahradiลฅ aj ฤพahฤenรฝm betรณnom, ktorรฉho plnivo tvorรญ umelรฉ kamenivo zย expandovanรฝch prรญrodnรฝch surovรญn. Piesok ako plnivo sa do perlitovรฉho betรณnu nepouลพรญva. Celkovรฉ mnoลพstvo vody potrebnรฉ na 1 m3 ฤพahฤenรฉho betรณnu sa pre jednotlivรฉ druhy betรณnov pohybuje vย rozmedzรญ od 350 do 440 l. Nedostatok vody spรดsobuje znรญลพenie pevnosti hotovรฉho betรณnu aย jej nadbytok zvรคฤลกuje vรฝskyt trhliniek. Vรฝhodou tejto technolรณgie je bezpraลกnosลฅ konลกtrukcie, nevรฝhodou zasa mokrรฝ technologickรฝ proces. Keฤลพe dnes beลพne pouลพรญvanรฉ podlahovรฉ materiรกly mรดลพu byลฅ ฤพahลกie ako pรดvodnรฉ, moลพno poฤรญtaลฅ so znรญลพenรฝm priehybom stropu oproti pรดvodnรฉmu.

Ing.ย Oto Makรฝลก, PhD.
Foto: autor

Autor je pedagรณgom na katedre technolรณgiรญ stavieb Stavebnej fakulty STU vย Bratislave. Profesijne sa zameriava na zรกchranu aย obnovu pamiatkovรฝch budov na Slovensku aj vย zahraniฤรญ.

Literatรบra:
(1)ย ย ย  Kohout, J. โ€“ Tobek, A. โ€“ Bartรกk, K. (1998): Zednictvรญ. Tradice zย pohledu dneลกka. Praha: Grada Publishing, 224 s..
(2)ย ย ย  Kyลก, K. (1979): Stropy pล™i rekonstrukcรญch budov. Praha: VรšPS, 129 s.
(3)ย ย ย  Makรฝลก, O. (2000): Rekonลกtrukcie stavieb – technolรณgie, Bratislava: Jaga group, 175 s.
(4)ย ย ย  Makรฝลก, O. (2004): Technologie renovace budov, Bratislava: Jaga group, 262 s.
(5)ย ย ย  ลฝรกk, J. โ€“ Reinprecht, L. (1998): Ochrana dล™eva ve stavbฤ›. Praha: ABF/Arch.
