Obvodovรฉ murivo z veฤพkoformรกtovรฝch vรกpenno-pieskovรฝch tvaroviek (pracovnรฝ postup)

Partneri sekcie:

Veฤพkoformรกtovรฉ vรกpenno-pieskovรฉ tvarovky sa murujรบ strojovo vรคฤลกinou pomocou manipulaฤnรฝch zariadenรญ โ€“ miniลพeriavov s montรกลพnymi klieลกลฅami.

Veฤพkoformรกtovรฉ vรกpenno-pieskovรฉ tvarovky sรบ urฤenรฉ na murovanie na tenkรฉ maltovรฉ lรดลพko. Tenkovrstvovรก lepiaca malta M10 sa nanรกลกa v hrรบbke 1 aลพ 3 mm na loลพnรฉ plochy v celej ploche. Pre sprรกvne mnoลพstvo nanรกลกanej malty sa odporรบฤa pouลพรญvaลฅ vรฝhradne lyลพice so zodpovedajรบcimi zubmi a zodpovedajรบcou ลกรญrkou.

Styฤnรฉ (zvislรฉ) plochy v prรญpade tvaroviek s P + D moลพno spรกjaลฅ bez maltovania. Hladkรฉ styฤnรฉ plochy sa vลพdy maltujรบ. Po usadenรญ sa upravรญ umiestnenie tvarovky pomocou vodovรกhy a gumenรฉho kladiva. Spรดsob zhotovenia styฤnรฝch plรดch (tzn. ฤi maltovaลฅ, alebo nie) urฤuje projekt. Muruje sa na vรคzbu, pri min. presahu murovacรญch prvkov 20 % vรฝลกky tvarovky, t. j. min. 120 mm.

Zvislรฉ ลกkรกry je potrebnรฉ vyplniลฅ maltou v prรญpade dorezรกvanรฝch dielov a aj v spojeniach dvoch kolmรฝch stien. Maloformรกtovรฉ tvarovky moลพno dorezรกvaลฅ na stavbe pomocou rezacieho kotรบฤa s priemerom zodpovedajรบcim ลกรญrke tvaroviek. Vฤaka vzorovรฉm rozkresleniu stien a systรฉmovรฝm doplnkom tvaroviek s veฤพkosลฅou 1/2 a 3/4 sa rezanie eliminuje.

Zaloลพenie muriva

Presnosลฅ a kvalita steny zรกvisรญ od presnosti zhotovenie prvej vrstvy muriva. Na zhotovenie prvej vrstvy muriva sa odporรบฤa pouลพiลฅ zakladacie tvarovky do vรฝลกky 200 mm a menej. Tvarovky prvej vrstvy sa ukladajรบ na vรกpenno-cementovรบ maltu M10.

Hrรบbka maltovรฉho lรดลพka pribliลพne 10 aลพ 20 mm zรกvisรญ od rovinnosti podkladu a slรบลพi aj na vyrovnanie nerovnostรญ zรกkladu. Prvรบ vrstvu muriva sa odporรบฤa zhotoviลฅ deลˆ pred zaฤatรญm murovania veฤพkoformรกtovรฝch tvaroviek.

Strojovรฉ murovanie

Veฤพkoformรกtovรฉ vรกpenno-pieskovรฉ tvarovky sa murujรบ strojovo vรคฤลกinou pomocou manipulaฤnรฝch zariadenรญ โ€“ miniลพeriavov s montรกลพnymi klieลกลฅami. Tvarovky majรบ v hornej ploche otvory ktorรฉ slรบลพia na ich prenรกลกanie. Na efektรญvnu manipulรกciu s tvarovkami na stavenisku sa odporรบฤa pouลพiลฅ manipulรกtor s nosnosลฅou 200 alebo 300 kg pri dosahu aลพ 5 m.

Na efektรญvne vyuลพitie tvaroviek je dรดleลพitรฉ sprรกvne rozmiestnenie manipulรกtora a materiรกlu. Palety s tvarovkami by mali byลฅ umiestnenรฉ medzi manipulรกtorom a murovanou stenou.

Stenovรฝ modul

Veฤพkoformรกtovรฉ vรกpenno-pieskovรฉ tvarovky umoลพลˆujรบ navrhovaลฅ steny s dฤบลพkovรฝm modulom 125 mm. Ak majรบ steny atypickรฉ rozmery, moลพno modul dopฤบลˆaลฅ pomocou malรฝch vรกpenno-pieskovรฝch tvaroviek. Pri malรฝch rozdieloch medzi nรกsobkom modulu 125 mm a skutoฤnou dฤบลพkou steny moลพno vyplniลฅ zvislรฉ ลกkรกry maltou.

Na vyplnenie ลกkรกr je urฤenรก rovnakรก malta ako na zaloลพenie muriva. ล รญrka tejto zvislej ลกkรกry nesmie presiahnuลฅ 25 mm. Poลพadovanรฉ rozmery a usporiadanie malรฝch prvkov sa urฤujรบ v plรกne vzorovรฉho usporiadania kaลพdej steny. Vรฝลกkovรฝ modul je 100 mm. Pri zapoฤรญtanรญ 20 mm hrรบbky zakladacej malty pod prvou vrstvou tvarovky je vรฝลกka steny naprรญklad 2 820 mm.

Z tvaroviek moลพno realizovaลฅ aj prieฤky s rozmermi, ktorรฉ nie sรบ nรกsobkom odporรบฤanรฝch modulov. Na urฤenie vรฝลกky stien, spodnej a hornej hrany otvoru nad hrubou podlahou je najlepลกie pouลพiลฅ modul 100 mm. Pre inรฉ vรฝลกky moลพno pouลพiลฅ doplnkovรฉ tvarovky so skladbovou vรฝลกkou 100, 125, 175 a 200 mm. Pri murovanรญ hornรฝch vrstiev z malรฝch tvaroviek na obyฤajnรบ maltu nesmie hrรบbka vodorovnej ลกkรกry presiahnuลฅ 15 mm.

TIP

STENOVร PLรN KLADENIA
Pred zaฤatรญm vรฝstavby sa vypracuje vzorovรฉ usporiadanie steny na realizรกciu veฤพkoformรกtovรฉho vรกpenno-pieskovรฉho muriva. Vo vzorovom usporiadanรญ steny sรบ oznaฤenรฉ odporรบฤanรฉ pozรญcie jednotlivรฝch typov tvaroviek.

ฤŒo budete potrebovaลฅ

  • Veฤพkoformรกtovรก vรกpenno-pieskovรฉ tvarovka
    Silka Tempo 24
    rozmer (d ร— v ร— ลก): 498 ร— 600 ร— 240 mm, spotreba: 3,3 ks/m2, m2 =ย 50,20 โ‚ฌ
    Silka Tempo 24 (3/4)
    rozmer (d ร— v ร— ลก): 373 ร— 600 ร— 240 mm, spotreba: 4,4 ks/m2, m2ย = 50,40 โ‚ฌ
    Silka Tempo (1/2)
    rozmer (d ร— v ร— ลก): 248 ร— 600 ร— 240 mm, spotreba: 6,7 ks/m2, m2ย = 50,40 โ‚ฌ
    alebo
    Silka Tempo 18
    rozmer (d ร— v ร— ลก): 498 ร— 600 ร— 180 mm, spotreba: 3,3 ks/m2, m2 = 37,75 โ‚ฌ
    Silka Tempo 18 (3/4)
    rozmer (d ร— v ร— ลก): 373 ร— 600 ร— 180 mm, spotreba: 4,4 ks/m2, m2 = 37,80 โ‚ฌ
    Silka Tempo 18 (1/2)
    rozmer (d ร— v ร— ลก): 248 ร— 600 ร— 180 mm, spotreba: 6,7 ks/m2, m2 = 37,82 โ‚ฌ
  • Zakladacia malta
    Vรกpenno-cementovรก malta M10
  • Lepiaca malta
    Silka lepiaca malta M10
    spotreba suchej maltovej zmesi: 1,52 kg/m2ย (1 mm hrรบbka vrstvy), papierovรฉ vrece, 25 kg = 12,01 โ‚ฌ
  • Zakladacia tvarovka
    napr. Silka E180S
    rozmer (d ร— v ร— ลก): 333 ร— 199 ร— 240 mm, m2ย = 48,71 โ‚ฌ
    napr. Silka E240S
    rozmer (d ร— v ร— ลก): 333 ร— 199 ร— 180 mm, m2ย = 36,58 โ‚ฌ
    Silka EQ 100/240
    rozmer (d ร— v ร— ลก): 333 ร— 98 ร— 240 mm, m2ย = 48,90 โ‚ฌ
    Silka EQ 100/180, vรฝลกka 100, 125 a 175 mm
    rozmer (d ร— v ร— ลก): 333 ร— 98 ร— 180 mm, m2 = 36,77 โ‚ฌ
    alebo Ytong Start โ€“ zakladacia tvarovka
    rozmer (d ร— v ร— ลก): 599 ร— 375 ร— 124 mm, spotreba: 13,3 ks/m2, m2 = 72,71 โ‚ฌ
    rozmer (d ร— v ร— ลก): 599 ร— 300 ร— 124 mm, spotreba: 13,3 ks/m2, m2 = 58 โ‚ฌ
    rozmer (d ร— v ร— ลก): 599 ร— 250 ร— 124 mm, spotreba: 13,3 ks/m2, m2 = 48,31 โ‚ฌ
  • Nรกradie a mechanizmy
    nivelizaฤnรฝ prรญstroj a nivelizaฤnรก lata,
    murรกrska ลกnรบra, plastovรก nรกdoba,
    nรญzkootรกฤkovรฉ elektrickรฉ mieลกadlo,
    murรกrska lyลพica pre tvarovky Silka (180 a 240 mm),
    murรกrske hladidlo so zubom 6 x 6 mm,
    metliฤka,
    brรบsne hladidlo,
    vodovรกha,
    gumenรฉ kladivo,
    miniลพeriav MK300 (nosnosลฅ: 300 kg, vyloลพenie: 5 m/nosnosลฅ: 400 kg, vyloลพenie: 4 m)
    alebo
    MK200 (nosnosลฅ: 200 kg, vyloลพenie: 3,5 m/nosnosลฅ: 200 kg),
    sรบprava klieลกtรญ
    prenosnรฉ schodรญky
    ceruzka
    meter
    uholnรญk
    elektrickรก vodou chladenรก pรญla

Info o materiรกli:

ยป Veฤพkoformรกtovรก vรกpenno-pieskovรก tvarovka kategรณrie I urฤenรก na strojovรฉ murovanie nosnรฝch a stuลพujรบcich stien s vysokou รบnosnosลฅou, vรฝplลˆovรฝch a poลพiarnych stien nรญzkopodlaลพnรฝch a viacpodlaลพnรฝch budov;
trojitรฉ pero a drรกลพka a รบchopovรฉ otvory na strojovรบ manipulรกciu, tepelnรฝ odpor: RU = 0,16 a 0,21 ((m2 . K)/W), vzduchovรก nepriezvuฤnosลฅ Rw = 54 a 57 dB, poลพiarna odolnosลฅ REI 180 a 240 min.

01 | Prvรก rohovรก tvarovka

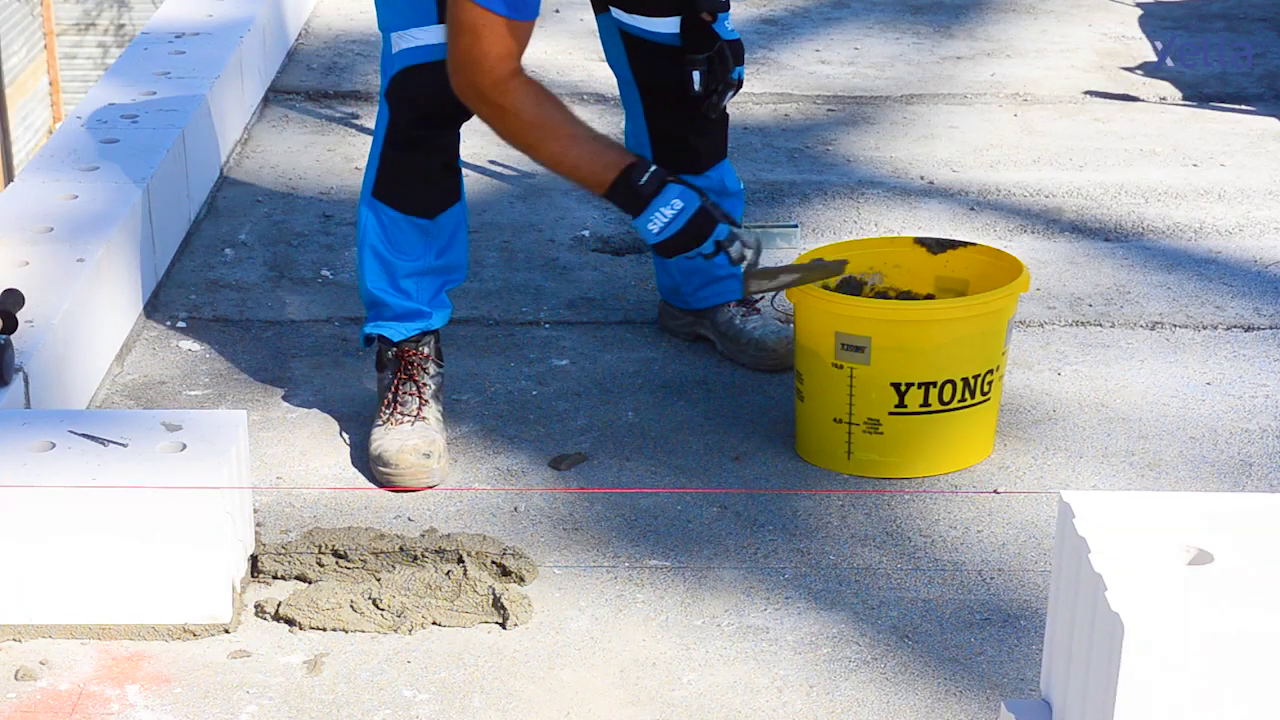

Ako prvรก sa uloลพรญ vรกpenno-pieskovรก tvarovka s malรฝmi rozmermi (napr. vรฝลกka 200 mm) v najvyลกลกom rohu zรกkladovej dosky. Tvarovka sa uloลพรญ do ฤerstvej vrstvy zakladacej malty s minimรกlnou pevnosลฅou M10, ktorรก sa nanesie na podklad celoploลกne v rovnomernej vrstve min. 20 mm. Potom sa uloลพia tvarovky v ostatnรฝch rohoch a nivelizaฤnรฝm prรญstrojom a latou sa skontroluje ich vรฝลกkovรฉ osadenie.

01 | Prvรก rohovรก tvarovka
01 | Prvรก rohovรก tvarovka | Zdroj: Xella

02 | Murรกrska ลกnรบra

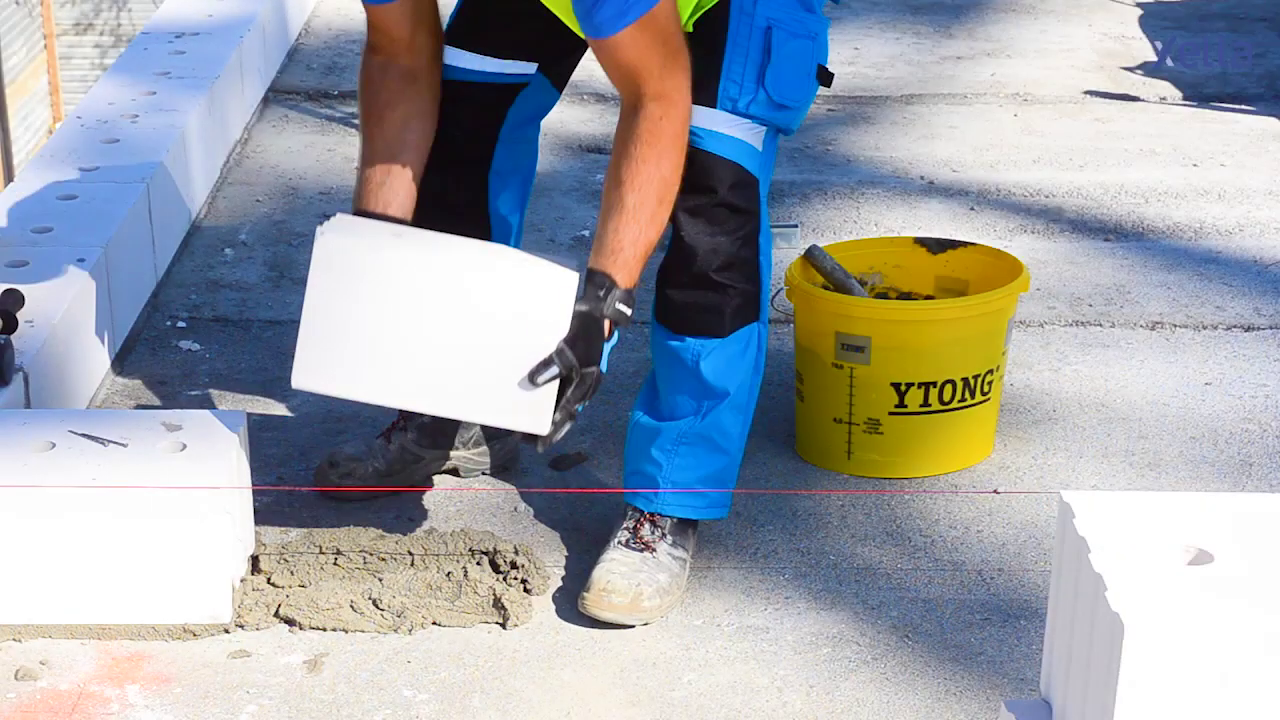

Po osadenรญ tvaroviek do rohov sa medzi rohovรฝmi tvarovkami natiahne murรกrska ลกnรบra, pomocou ktorej sa zaloลพรญ celรฝ prvรฝ rad tvaroviek.

02 | Murรกrska ลกnรบra
02 | Murรกrska ลกnรบra | Zdroj: Xella

03 | Prvรฝ rad tvaroviek

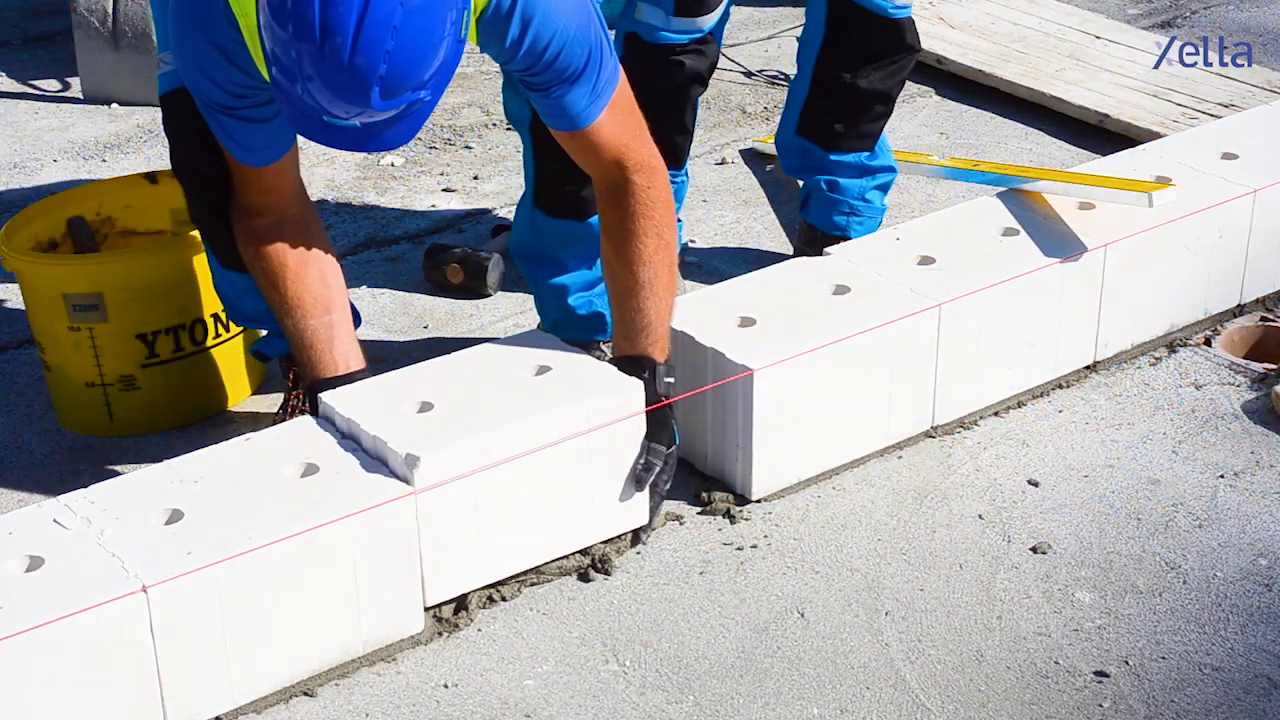

Prvรฝ rad tvaroviek nosnรฉho obvodovรฉho mรบru sa ukladรก do ฤerstvej vrstvy celoploลกne nanesenej klasickej vรกpenno-cementovej malty (pevnosลฅ M10). Tvarovky s perom a drรกลพkou sa nasรบvajรบ zhora perami do drรกลพok, neposรบvajรบ sa vodorovne po malte, pretoลพe malta by sa mohla nahrnรบลฅ do zvislรฝch ลกkรกr a mohli by vzniknรบลฅ vzduchovรฉ medzery nevyplnenรฉ lepiacou maltou.

03 | Prvรฝ rad tvaroviek
03 | Prvรฝ rad tvaroviek | Zdroj: Xella

04 | Korekcia polohy

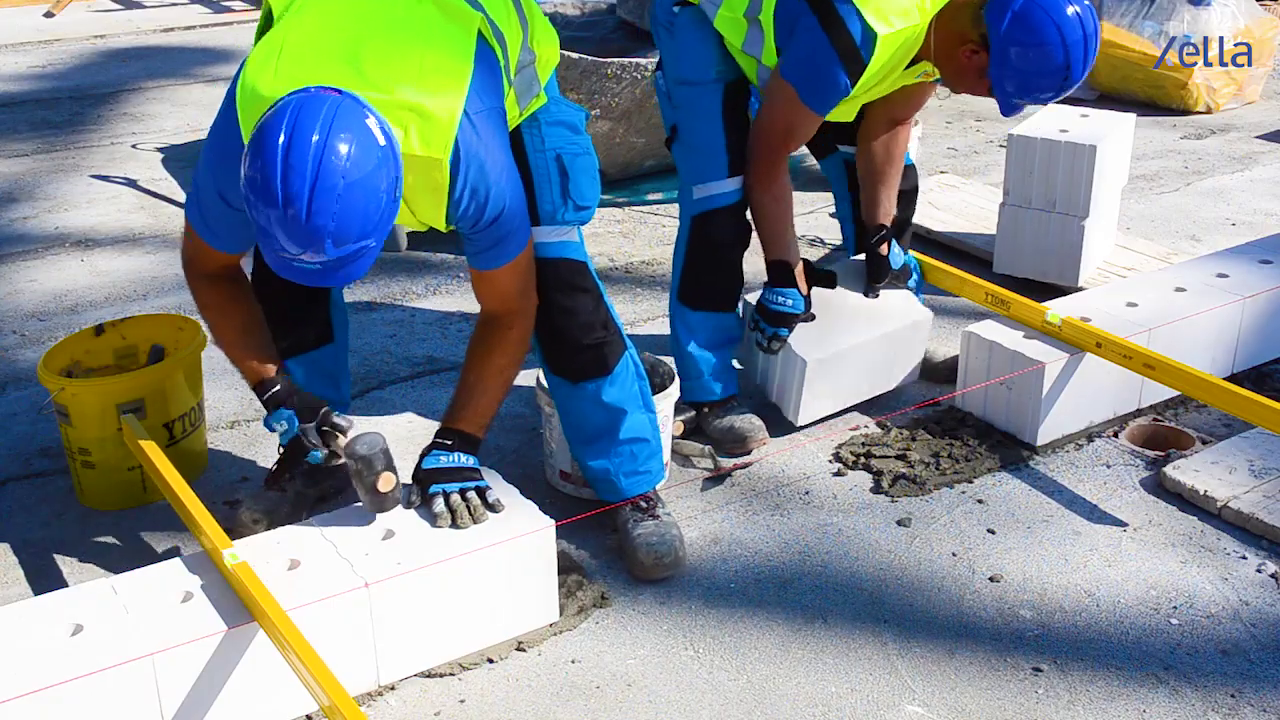

Tvarovka sa stabilizuje poklepanรญm gumenรฝm kladivom. Najskรดr sa robรญ vodorovnรฉ poklepanie, aby sa tvarovky osadili vo zvislรฝch ลกkรกrach natesno, potom prรญklep zhora.

04 | Korekcia polohy
04 | Korekcia polohy | Zdroj: Xella

05 | Rovnosลฅ uloลพenia

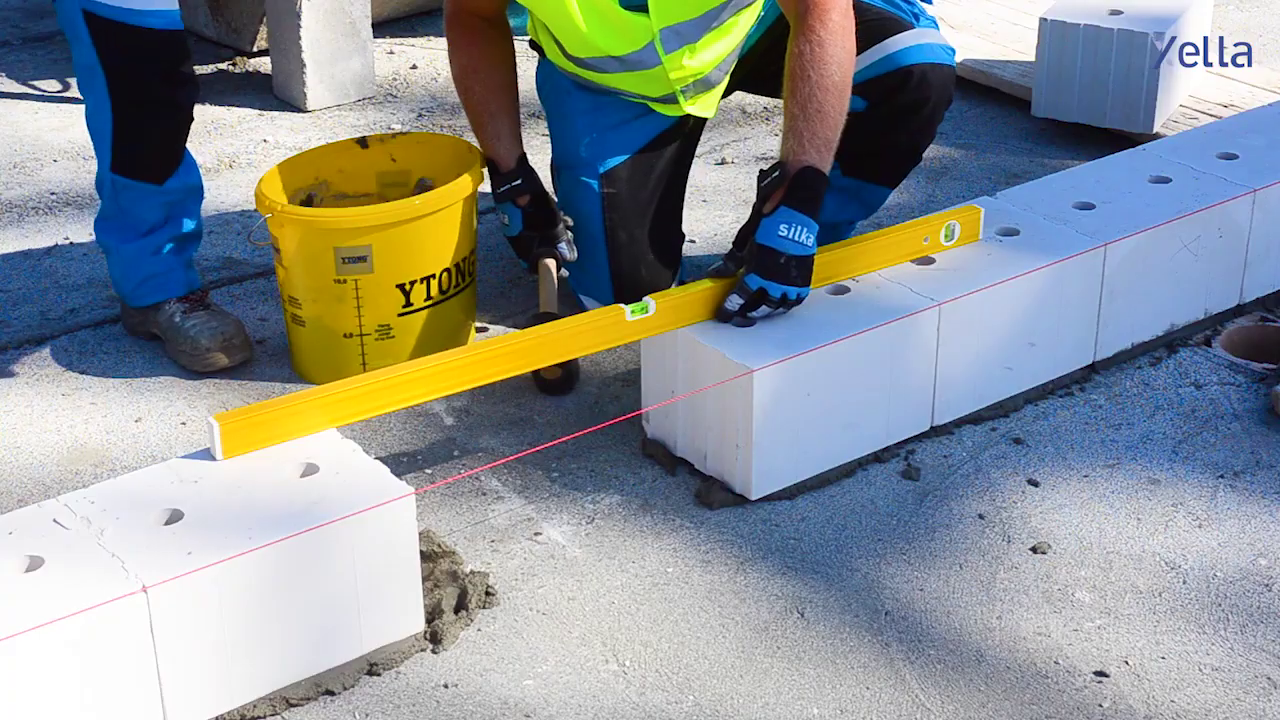

Rovnosลฅ jednotlivรฝch uloลพenรฝch tvaroviek sa skontroluje vodovรกhou, prรญpadne latou s minimรกlnou dฤบลพkou 2 m.

05 | Rovnosลฅ uloลพenia
05 | Rovnosลฅ uloลพenia | Zdroj: Xella
