Nová generácia podkladových profilov (štandardné rámové profily)

Podkladový profil pod zdvižno posuvný systém z KERDYNu
Podkladový profil pod zdvižno posuvný systém sendvičovej konštrukcie z PHONOTHERMu a XPS
Rozširovací profil z PHONOTHERMu
Podkladový profil z KERDYNu
Podkladový profil z PHONOTHERMu
bežný PVC profil
tepelno izolačný profil z PHONOTHERMu
Príklad výkresovej dokumentácie k podkladovým profilom

Vďaka podkladovému profilu ALLFIX vyrobenému z konštrukčných tepelno-izolačných dosiek Phonotherm® 200 alebo Kerdyn ™ Green FR, ktoré tvoria základ profilov, môžete pri zabudovaní výplňových konštrukcií výrazne optimalizovať tepelné mosty. S podkladovými profilmi ALLFIX splníte aj požadované parametre súčiniteľa prestupu tepla pre okná platné od roku 2021. Optimalizovaná izotermická krivka znamená, že kondenzácia vody a tvorba plesní sú minulosťou.

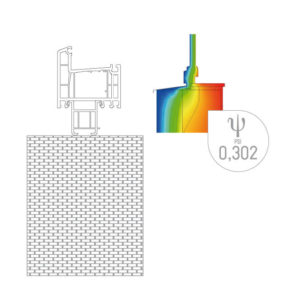

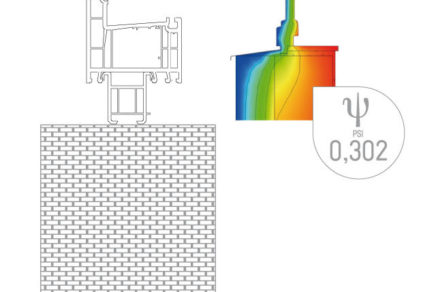

bežný PVC profil
bežný PVC profil

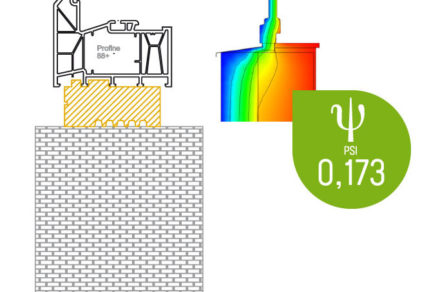

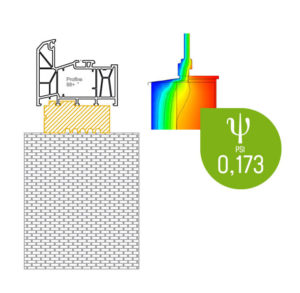

tepelno izolačný profil z PHONOTHERMu
tepelno izolačný profil z PHONOTHERMu

Hlavné výhody profilov ALLFIX

  • Optimálna izotermická krivka
  • Súčiniteľ prestupu tepla (Uw= 0,85 W/m2.K) pre okná platný od roku 2021 (v závislosti od šírky profilu)
  • Žiadna tvorba plesní
  • Žiadne tepelné mosty
  • Optimalizovaná difúzia vodnej pary (v závislosti od verzie)
  • Žiadna kondenzácia
  • Dobrá zvuková izolácia (v závislosti od prevedenia)
  • Vysoká pevnosť a možnosť zaťaženia
  • Spracovaných už cez 120 rôznych typov profilov pre rôzne typy rámov a prahov

Vďaka profilu ALLFIX dosiahnete tiež významné zlepšenie pri upevňovaní parapetu vďaka vyšším hodnotám na vytiahnutie skrutiek ako pri štandardných profiloch z PVC. Použitím týchto profilov získate stabilnú, prispôsobiteľnú, vodotesnú a vysoko izolovanú konštrukciu pre dvere alebo okná s dokonalými fyzikálnymi vlastnosťami. Ak máte vlastný okenný systém alebo potrebujete tepelne optimalizovaný profil pre novo vyvinutý systém, radi ho spolu s vami vyvinieme.

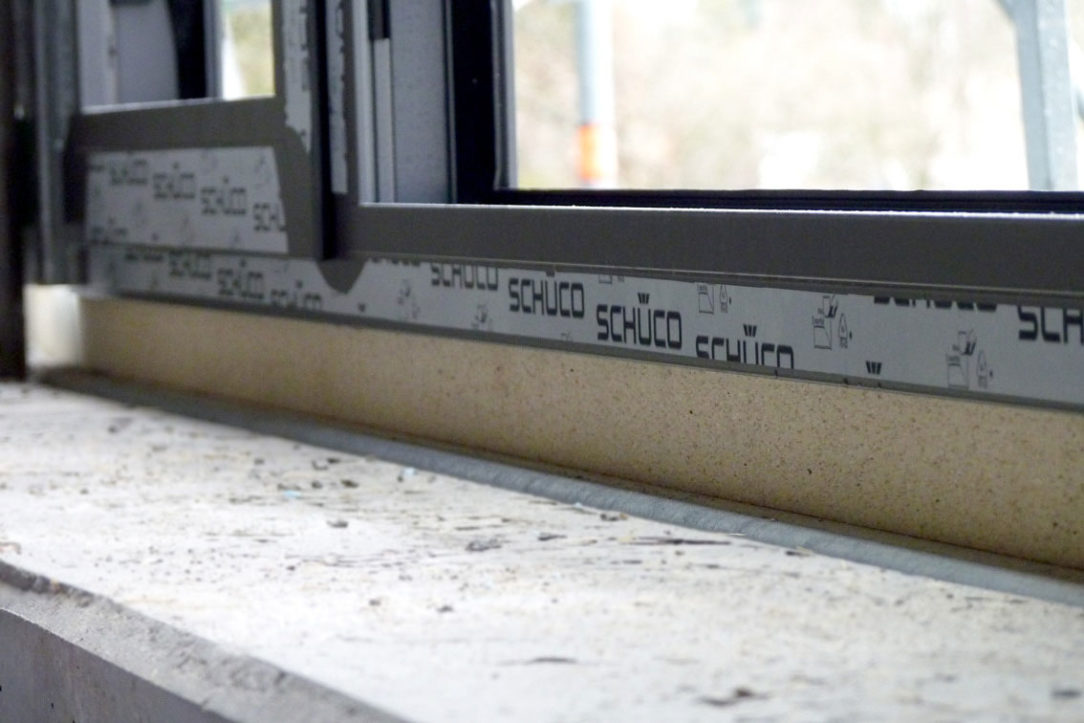

Podkladový profil z PHONOTHERMu
Podkladový profil z PHONOTHERMu | Zdroj: ALLMEDIA

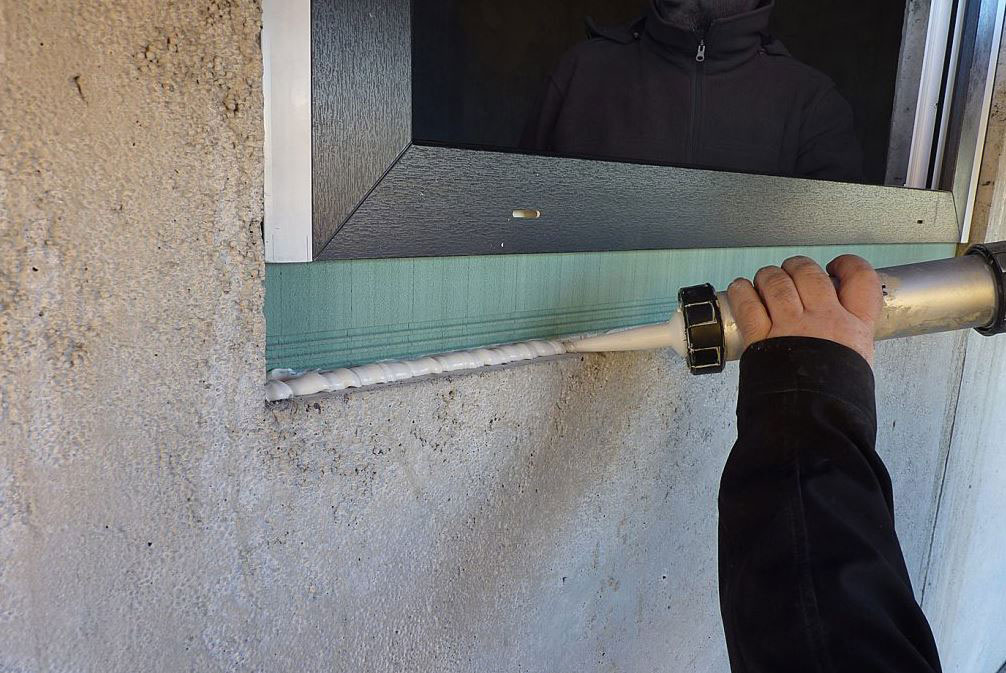

Podkladový profil z KERDYNu
Podkladový profil z KERDYNu | Zdroj: ALLMEDIA

Flexibilné výšky profilov pre vaše konštrukcie zabudované v rovine podlahy (rozširovacie profily)

Kombináciou štandardných výšok z rady profilov ALLFIX alebo kombináciou požadovaných výšok špecifických pre zákazníka je možné flexibilne reagovať na akúkoľvek podlahovú konštrukciu s akoukoľvek výškou. Jednotlivé moduly môžu byť vyrobené v jednom kuse alebo sú zlepené a zoskrutkované, Výsledkom je monolitický systém zo statického hľadiska bez vnútorných kĺbov.

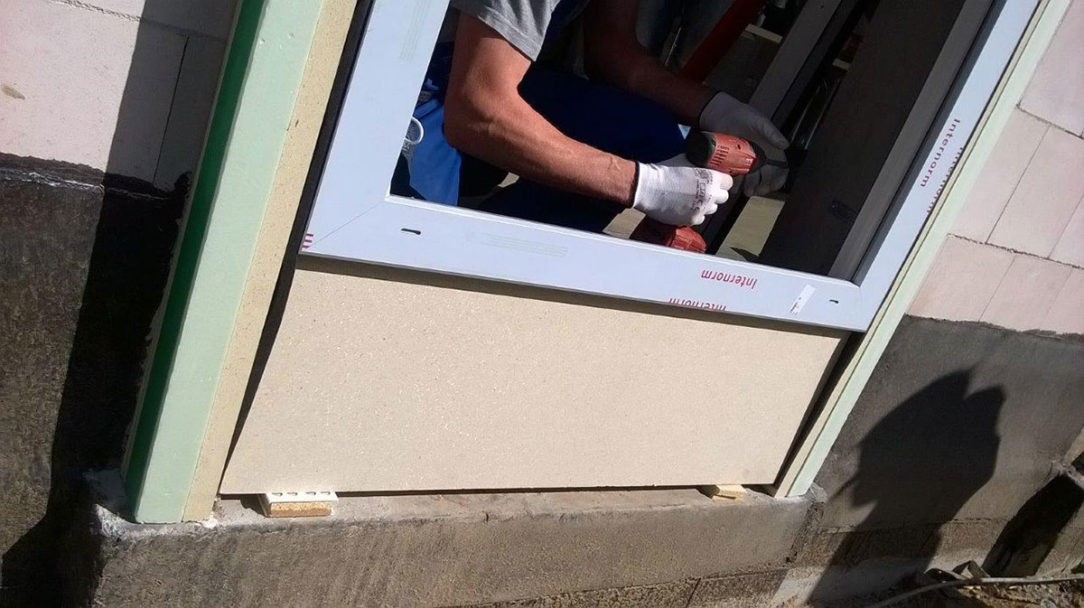

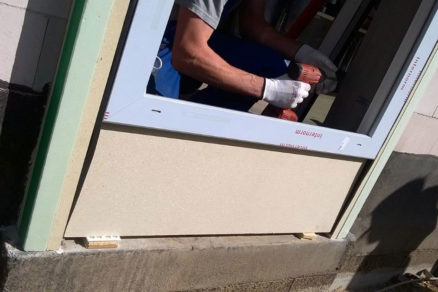

Rozširovací profil z PHONOTHERMu
Rozširovací profil z PHONOTHERMu | Zdroj: ALLMEDIA

Profily pre zdvižno-posuvné systémy

Aby sa zabezpečila trvalá funkcia, tak posuvné dverové systémy vyžadujú stabilnú, izolovanú, vzduchotesnú a vodotesnú prahovú spodnú konštrukciu. V kombinácii s izolačnými profilmi z našich dosiek a dosiek XPS získate systém na báze sendvičovej konštrukcie, ktorý ponúka bezproblémové fungovanie a zaručuje vysoko izolovanú prahovú konštrukciu. Modulárna konštrukcia znamená, že môže byť namontovaná a pripevnená pred dodaním otvorovej konštrukcie.

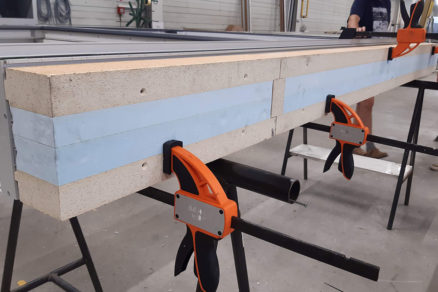

Podkladový profil pod zdvižno posuvný systém sendvičovej konštrukcie z PHONOTHERMu a XPS
Podkladový profil pod zdvižno posuvný systém sendvičovej konštrukcie z PHONOTHERMu a XPS | Zdroj: ALLMEDIA

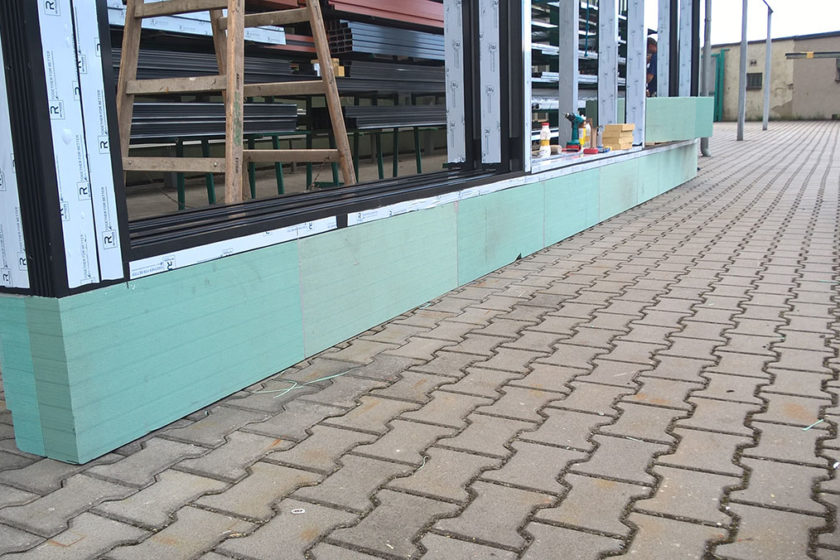

Podkladový profil pod zdvižno posuvný systém z KERDYNu
Podkladový profil pod zdvižno posuvný systém z KERDYNu | Zdroj: ALLMEDIA

Pre každú geometriu profilu

Geometriu profilu určujeme prispôsobením podkladového profilu podľa požiadaviek vášho profilu dverí alebo okna. S naším profilovým obrábacím centrom dokážeme vyhovieť takmer každej individuálnej požiadavke. Dĺžka profilov do 3000 mm vie byť dodávaná v jednom kuse, kratšie kusy podľa požiadavky, alebo v štandardizovaných rozmeroch 1200 mm alebo 2400 mm, dlhšie kusy sa pripravia podľa požiadavky a to v rozloženom stave.

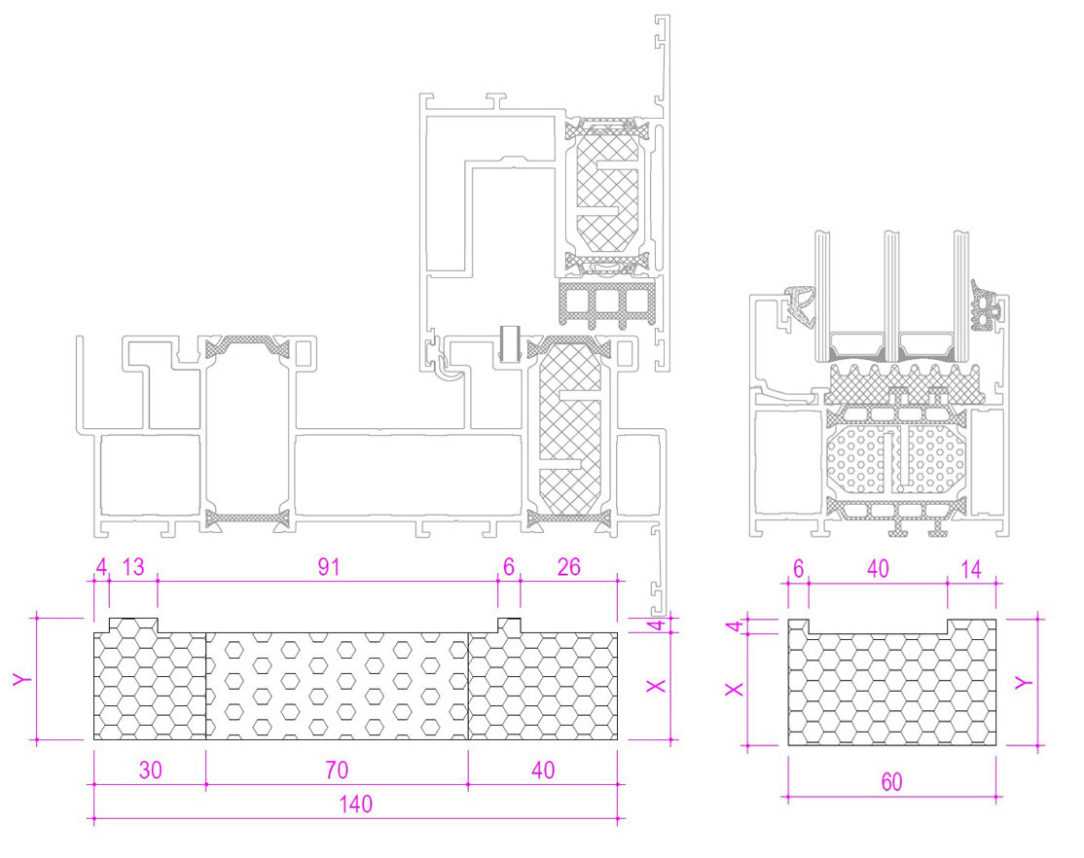

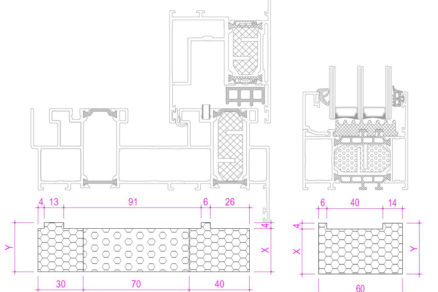

Príklad výkresovej dokumentácie k podkladovým profilom
Príklad výkresovej dokumentácie k podkladovým profilom | Zdroj: ALLMEDIA

Základné parametre vstupných materiálov na výrobu profilov ALLFIX

PHONOTHERM KERDYN XPS
hustota kg/m3 550 180 40
pevnosť v ohybe N/mm2 7,8 3,2
pevnosť v tlaku N/mm2 7 3,05 0,3
sila na vytrhnutie skrutky N 650 450
tepelná vodivosť W/(m.K) 0,076 0,043 0,033
elastický modul N/mm2 500 118
trieda reakcie na oheň EN 13051-1 E E E
