Oplรกลกtenie streลกnรฉho okna (pracovnรฝ postup)
Hrรบbka a typ dosky pouลพitej na oplรกลกtenia streลกnรฉho okna musia zodpovedaลฅ oplรกลกteniu celรฉho podkrovia.
Oplรกลกtenie streลกnรฉho okna sa realizuje aลพ po osadenรญ okennej vรฝplne. ล peciรกlยญnu pozornosลฅ pritom treba venovaลฅ napojeniu jednotlivรฝch dielov parozรกbrany. Pri oplรกลกtenรญ streลกnรฉho okna je potrebnรฉ zhotoviลฅ zvislรฝ parapet so zalomenรญm a vodorovnรฉ nadpraลพie so zalomenรญm. Dรดvodom zalomenia je vytvorenie priestoru na tepelnรบ izolรกciu, ฤรญm sa obmedzia tepelnรฉ mosty.
Zvislรฝ parapet a vodorovnรฉ nadpraลพie podpoยญrujรบ prรบdenie vzduchu okolo skiel a tรฝm odvetranie prรญpadnej skondenzovanej vlhkosti. Prรบdenie vzduchu okolo skiel moลพno eลกte viac podporiลฅ umiestnenรญm vykurovacieho telesa pod okno. Zvislรฝ parapet a vodorovnรฉ nadpraลพie navyลกe zabezpeฤujรบ optimรกlne osvetlenie interiรฉru.
Zรกkladnรฉ pravidlรก
Samotnรฉ oplรกลกtenie streลกnรฉho okna sa reยญalizuje aลพ po jeho osadenรญ. Zvlรกลกtny dรดraz treba klรกsลฅ na zhotovenie tepelnej izolรกcie okolo celรฉho obvodu okna. Napojenie parozรกbrany na rรกm okna a spojenie jednotlivรฝch pรกsov parozรกbrany v oblasti okna sa zabezpeฤuje na to urฤenรฝmi sysยญtรฉmovรฝmi pรกskami ฤi tmelmi vรฝrobcov parozรกbrany.
Hrรบbka a typ dosiek, ktoยญrรฝmi sa realizuje oplรกลกtenie okna, musia zodpovedaลฅ oplรกลกteniu celรฉho podkrovia, predovลกetkรฝm pri poลพiadavke na poลพiarยญnu odolnosลฅ konลกtrukcie podkrovia. Naย napojenie dosky na rรกm okna vรฝrobcovia streลกnรฝch okien zvyฤajne pripravujรบ drรกลพku v rรกme.
Doska je ฤiastoฤne zaยญlomenรก (lรญcovรฝ kartรณn narezanรฝ, doska nalomenรก) a do drรกลพky v rรกme okna sa osadรญ nasucho. Oplรกลกtenie ลกikmรฝch plรดch podkrovia v okolรญ okna sa musรญ rozvrhnรบลฅ tak, aby ลกkรกry dosiek boli vo vzdialenosti min. 150 mm od rohu okna. Nie je prรญpustnรฉ, aby ลกkรกra vybiehala priamo z rohu okna.
Zhotovenie oplรกลกtenia
Ako prvรฉ sa osadia krokvovรฉ zรกvesy do drevenรฝch krokiev pomocou skruยญtiek typu FN. Potom sa zhotovรญ vรฝmena profilov. Z Rยญ-UD profilov sa pomocou preยญstrihnutia vytvorรญ pri spodnej a vrchnej hrane ohnutie do tvaru L. Tรกto vรฝmena z Rยญ-UD profilu sa nasunie medzi spodnรฝ a vrchnรฝ Rยญ-CD profil. Profily sa spoja samoreznรฝmi skrutkami.
V ฤalลกom kroku sa vytvorรญ pomocnรก konลกtrukcia, ktorรก sa vyplnรญ po celom obvode streลกnรฉho okna tepelnou izolรกciou na bรกze minerรกlnej vlny. V oblasti streลกnรฉho okna sa prereลพe parozรกbrana, ktorรก sa upevnรญ systรฉmovou pรกskou. Potom moลพno namontovaลฅ sadroยญkartรณnovรบ dosku. Doska sa vsunie do rรกmu nasucho a doฤasne pripevnรญ skrutยญkami.
Z jej rubovej dosky sa skrutkami pripevnia aj Rยญ-UD profily. Rovnakรฝm spรดsobom ako ostenia okna sa namonยญtuje sadrokartรณnovรก doska. Zalomenie sa zhotovรญ narezanรญm lรญcovรฉho kartรณnu a pripevnรญ sa skrutkami. Na ochranu exponovanรฝch hrรกn oplรกลกtenia okolo streลกnรฉho okna sa pouลพije vรฝstuลพnรก pรกsยญka na vnรบtornรฉ a vonkajลกie rohy, ktorรก ich chrรกni pred poลกkodenรญm.
TIP
OCHRANA ROHOV A KรTOV
Na ochranu rohov pred otlฤenรญm sa odporรบฤa pouลพiลฅ vรฝstuลพnรบ pรกsku, ktorรก je vhodnรก na vลกetky uhly. Zรกroveล vystuลพรญ kรบty a zabrรกni tak vzniku prasklรญn. Aplikuje sa do sadrovรฉho prรกลกkovรฉho alebo pastovรฉho tmelu.
ฤo budete potrebovaลฅ
- Sadrokartรณnovรก akustickรก protipoลพiarna doska
Rigips โ modrรก akustickรก doska ActivโAirยฎ MA AA (DF)
rozmery (ลก ร d): 1 200 ร 2 000 mm, hrรบbka: 12,5 mm, m2ย = 5,27 โฌย
alebo
Rigips โ modrรก akustickรก impregnovanรก doska ActivโAirยฎ MAI AA (DFH2)
rozmery (ลก ร d): 1 200 ร 2 000 mm, hrรบbka: 12,5 mm, m2 = 6,01 โฌย - Krokvovรฝ zรกves
Zรกves CD krokvovรฝ zaoblenรฝ
dฤบลพka: 200 mm, 100 ks = 30,65 โฌย - Kovovรฉ tenkostennรฉ profily
RigiProfilยฎ R-CD
rozmer: 27/60/27 mm, dฤบลพka: 3 000 a 4 000 mm, m = 1,93 โฌ
RigiProfilยฎ R-UD
rozmer: 27/28/27 mm, dฤบลพka: 3 000 mm, m = 1,31 โฌ - Skrutky
Skrutky do zvislรฝch zรกvesov typu FN
Samoreznรฉ skrutky do plechu typu LB - Tepelnรก izolรกcia
napr. Isover UNIROL PROFI
ลกรญrka: 1 200 mm, hrรบbka: 500 aลพ 220 mm, m2ย = od 4,86 โฌ - Parozรกbrana
napr. Isover VARIOยฎ KM DUPLEX UV
ลกรญrka: 1 500 mm, dฤบลพka: 40 m, m2ย = 2,94 โฌ - Lepiaca pรกska na lepenie detailov stykov parobrzdy a drevenej konลกtrukcie
napr. Isover Varioยฎ MultiTape SL
ลกรญrka: 60 mm, dฤบลพka: 25 m, balenie = 38,40 โฌ - Lepiaca pรกska na vzduchotesnรฉ prelepenie presahov parobrzdy
napr. Isover VARIOยฎ KB1
ลกรญrka: 60 mm, dฤบลพka: 40 m, balenie =ย 46,80 โฌ - ล kรกrovacรญ tmel
napr. Rifino Top
papierovรฉ vrece, 5, 12,5 a 25 kg, 25 kg = 27,13 โฌ - Ochrannรก vรฝstuลพnรก pรกska na rohy
Pรกska na rohy NO-COAT Habitoยฎ Flex
dฤบลพka: 30 m, m = 1,82 โฌ - Nรกradie
akumulรกtorovรฝ skrutkovaฤ
pravรญtko
uholnรญk
vodovรกha
odlamovacรญ nรดลพ
ลกpachtฤพa
ยป Modrรก akustickรก protipoลพiarna sadrokartรณnovรก doska podฤพa STN EN 520 typu DF s kontrolovanou objemovou hmotnosลฅou a ลกpeciรกlne upravenรฝm jadrom urฤenรก do konลกtrukciรญ so zvรฝลกenรฝmi poลพiadavkami na vzduchovรบ nepriezvuฤnosลฅ a poลพiarnu odolnosลฅ; s unikรกtnou technolรณgiou na pohltenie formaldehydu z ovzduลกia (do 70 %).

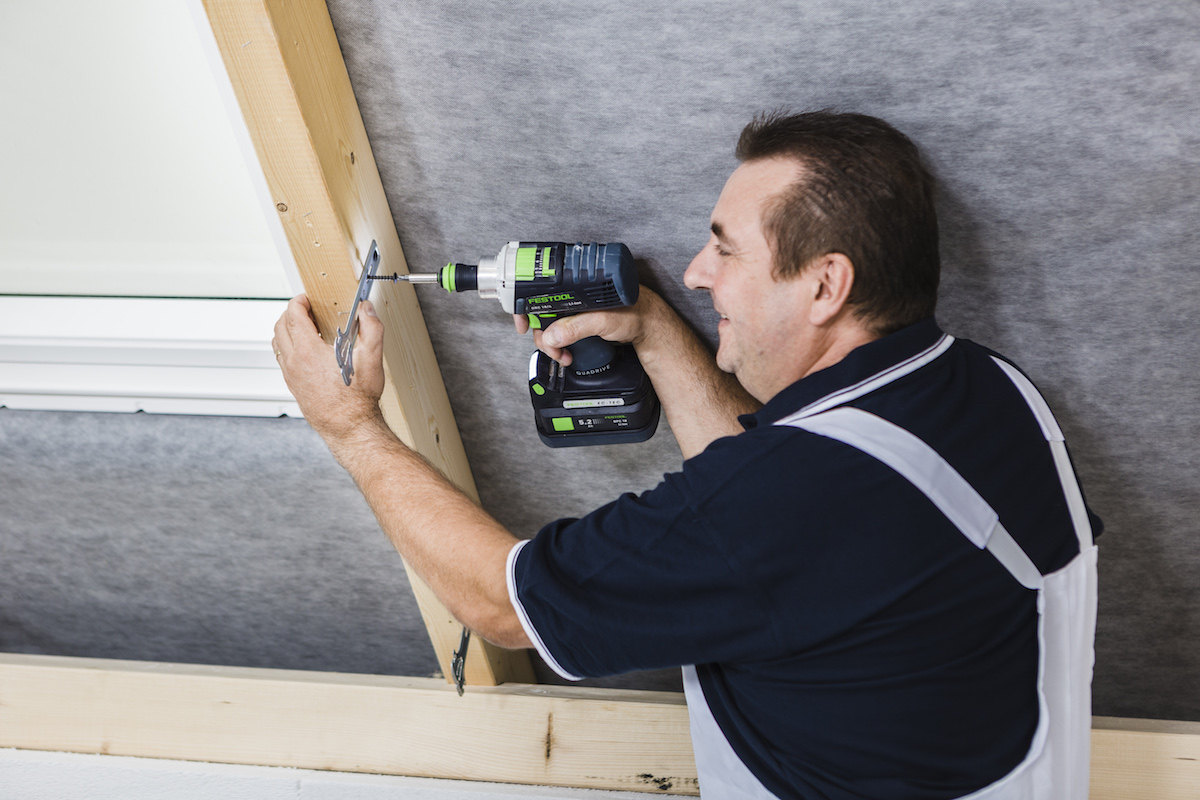

01 | Krokvovรฉ zรกvesy
Do drevenรฝch krokiev sa pomocou skrutiek pripevnia krokvovรฉ zรกvesy do zvislรฝch zรกvesov typu FN.

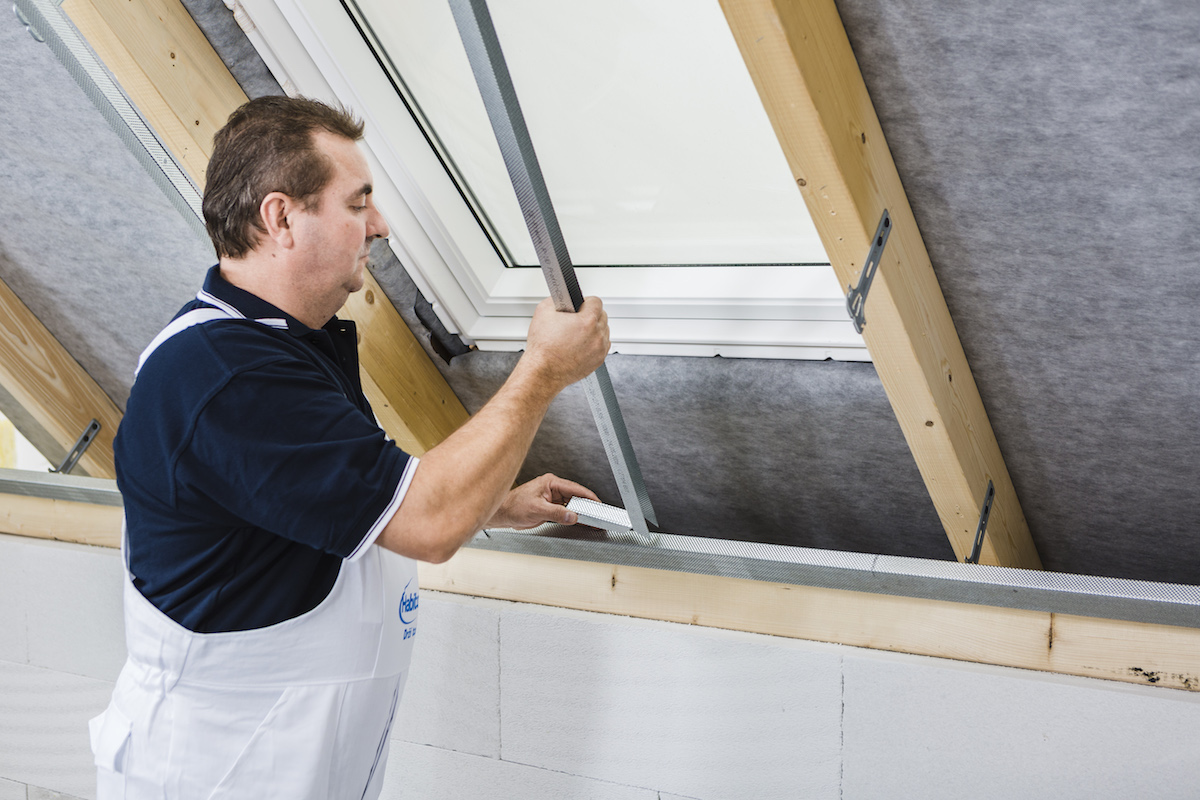

02 | Vรฝmena z R-UD profilov
Z Rยญ-UD profilov sa pomocou prestrihnuยญtia vytvorรญ na spodnej a vrchnej hrane ohnutie do tvaru pรญsmena L. Tzv. vรฝmena z R-ยญUD profilu sa nasunie medzi spodnรฝ a vrchnรฝ Rยญ-CD profil.

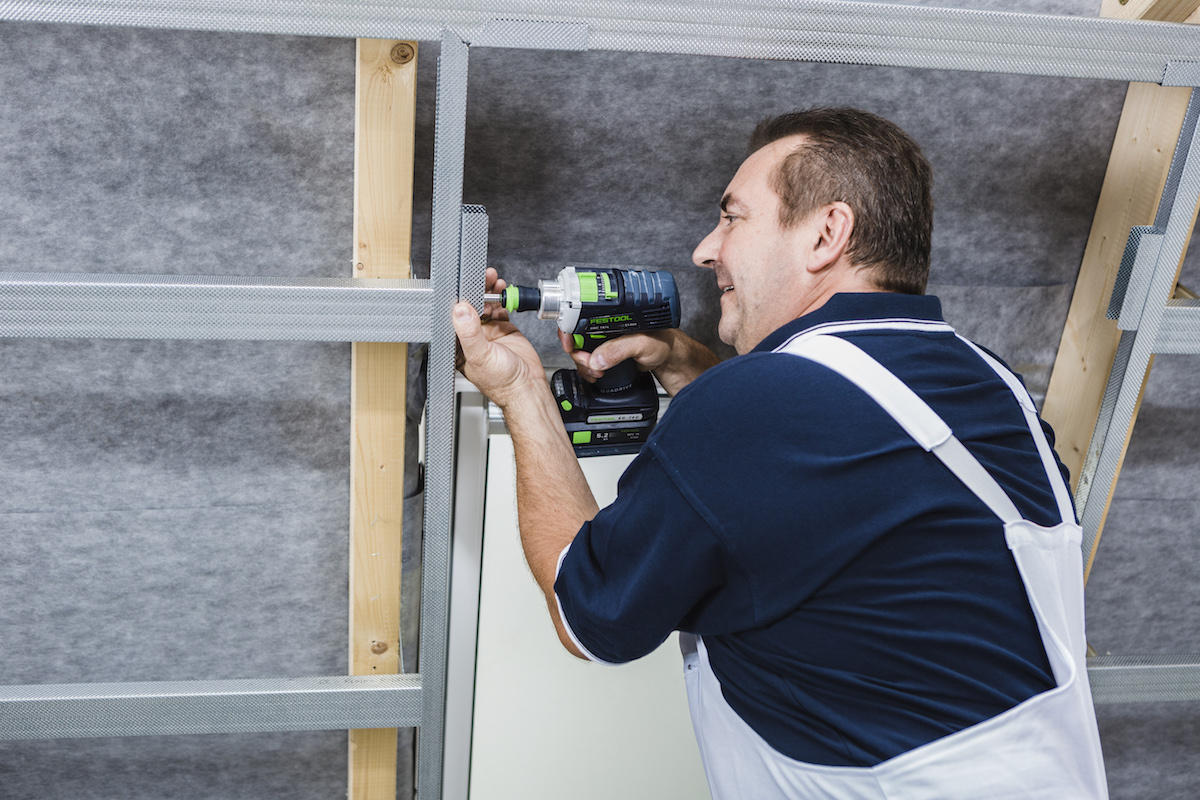

03 | Montรกลพ podkonลกtrukcie
Rยญ-UD a Rยญ-CD profily sa spoja samoreznรฝmi skrutkami typu LB.

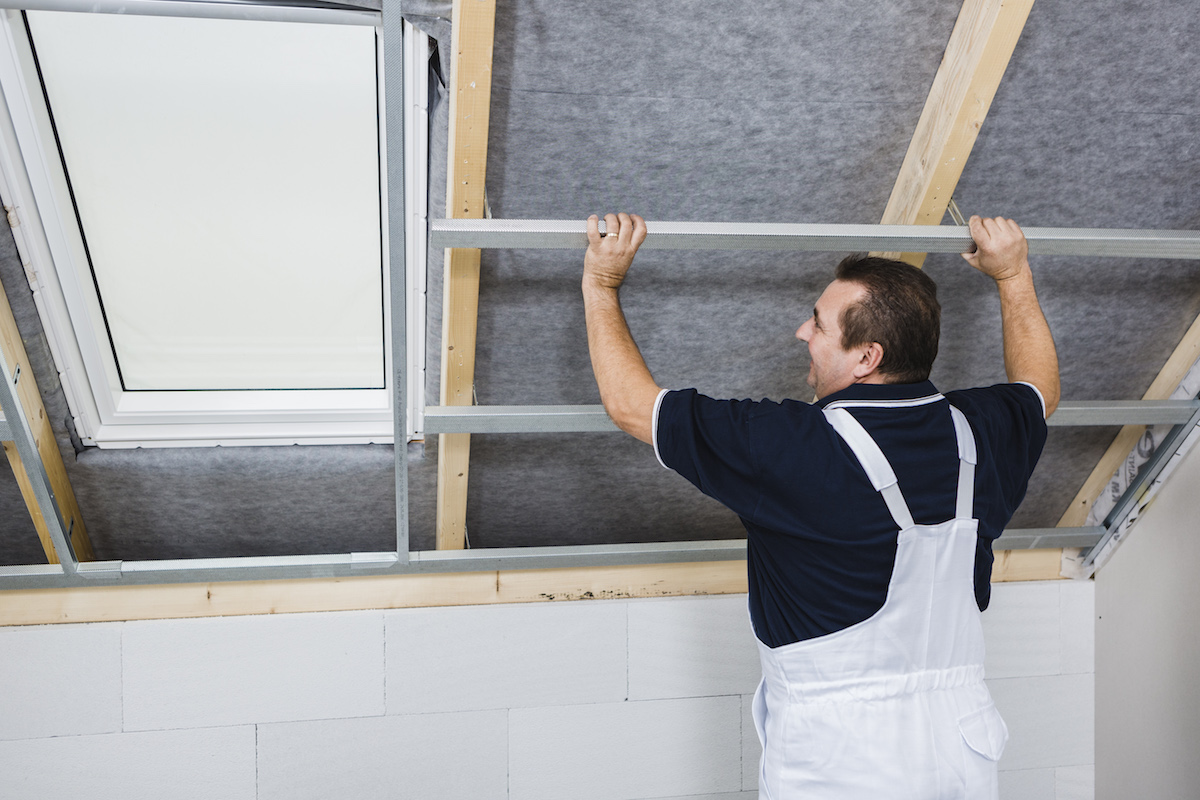

04 | Pomocnรก konลกtrukcia
Z Rยญ-UD profilov sa vytvorรญ pomocnรก konยญลกtrukcia a osadia sa Rยญ-CD profily (priskrutยญkovanรฉ dvomi skrutkami LB).

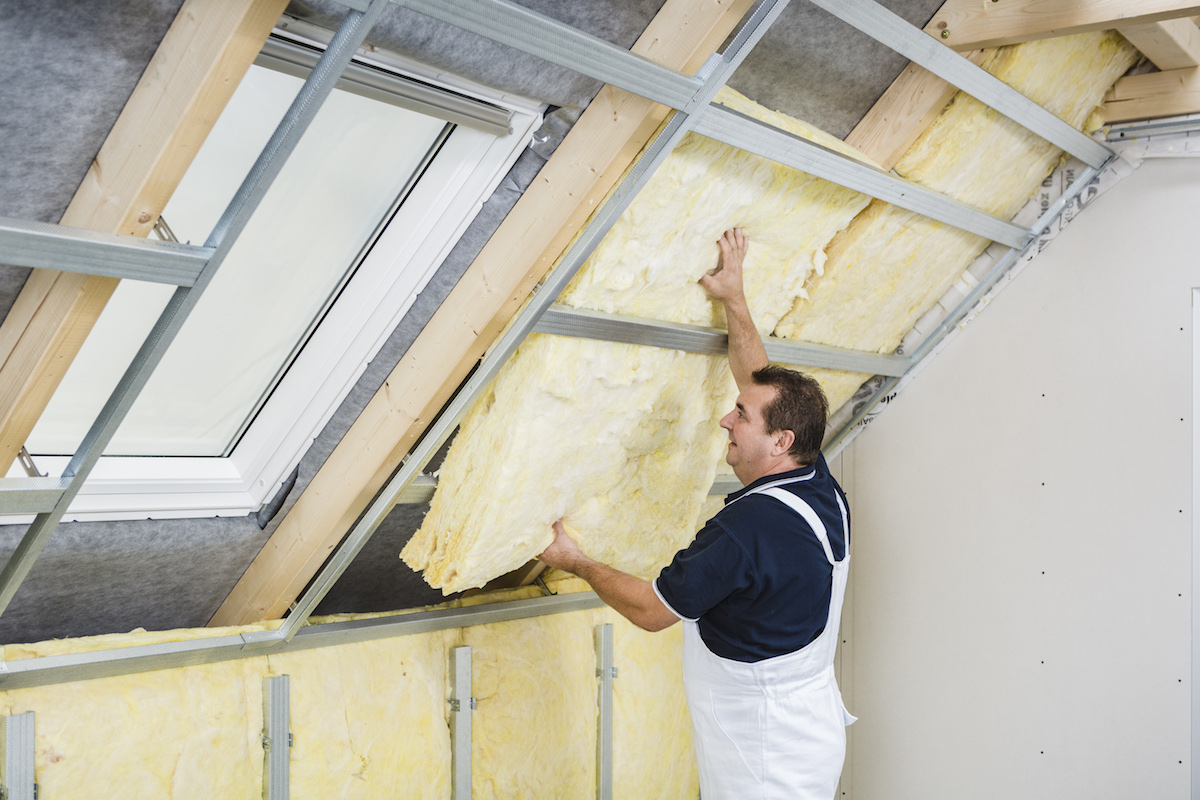

05 | Tepelnรก izolรกcia
Konลกtrukcia okolo celรฉho obvodu streลกnรฉยญho okna sa vyplnรญ tepelnou izolรกciou na bรกze minerรกlnej vlny.
