Osadenie nosnรฉho zateplenรฉho ลพalรบziovรฉho prekladu (pracovnรฝ postup)

Partneri sekcie:

Preklad sa kladie na murivo vลพdy s rovnakou dฤบลพkou uloลพenia 250 mm na kaลพdej strane.

Jeden z variantov prekladov vhodnรฝch na vytvorenie nadpraลพia nad stavebnรฝmi otvormi v obvodovom murive budov v ultranรญzkoenergetickej รบrovni alebo s takmer nulovou potrebou energie je univerzรกlny nosnรฝ preklad so zabudovanou tepelnou izolรกciou, ktorรบ moลพno podฤพa potreby odobraลฅ a do prekladu zabudovaลฅ tieniacu techniku.

Zรกkladnรฉ informรกcie

Preklad je vhodnรฉ pouลพiลฅ nad stavebnรฝmi otvormi so svetlou ลกรญrkou 750 aลพ 3 750 mm. Na zabudovanie tieniacej techniky mรดลพe byลฅ vรฝลกka okna/dverรญ 2 500 mm. Preklad je prispรดsobenรฝ len pre tieniacu techniku s elektrickรฝm ovlรกdanรญm.

Osadzuje sa do jednovrstvovรฉho tepelnoizolaฤnรฉho muriva, jeho umiestnenie do zateplenรฉho muriva vonkajลกรญm tepelnoizolaฤnรฝm kontaktnรฝm systรฉmom (ETICS), kde by bola ลพelezobetรณnovรก ฤasลฅ umiestnenรก v ETICS, nie je vhodnรฉ.

Preklad sa vyrรกba ako jeden kompaktnรฝ celok. Skladรก sa z troch zรกkladnรฝch ฤastรญ: vnรบtornรฉ ลพelezobetรณnovรฉ rebro, tepelnรก izolรกcia rozdelenรก na segmenty a vonkajลกie ลพelezobetรณnovรฉ rebro. Je dostupnรฝ v troch ลกรญrkovรฝch variantoch 500, 440 a 380 mm. ลฝelezobetรณnovรฉ rebrรก majรบ pre vลกetky ลกรญrkovรฉ varianty prekladov rovnakรฝ prierez, preklady sa lรญลกia hrรบbkou vloลพenej izolรกcie.

Povrchovรบ รบpravu tvorรญ tehlovรฝ obklad, aby sa zabezpeฤil homogรฉnny podklad pre omietky pouลพรญvanรฉ na tehlovรฉ murivo. Preklady sรบ v mieste uloลพenia brรบsenรฉ, preto sรบ vhodnรฉ na zabudovanie s brรบsenรฝmi tehlami. Preklad sa navrhuje v dฤบลพkovom a vรฝลกkovom module 250 mm. Tepelnรก izolรกcia je rozdelenรก na niekoฤพko segmentov, ktorรฉ sa po montรกลพi prekladu do muriva mรดลพu vybraลฅ podฤพa zamรฝลกฤพanรฉho typu tieniacej techniky (ลพalรบzia, roleta).

Na ฤo treba myslieลฅ

Tieniacu techniku je moลพnรฉ inลกtalovaลฅ aj dodatoฤne poฤas pouลพรญvania stavby. Univerzรกlna poloha okna je 260 mm (meranรฉ od vonkajลกieho lรญca prekladu k vonkajลกiemu lรญcu rรกmu okna) pre ลกรญrku prekladov 500 a 440 mm.

Pre ลกรญrku prekladu 380 mm je univerzรกlna poloha okna 240 mm od vonkajลกieho lรญca muriva. Tรกto poloha je urฤenรก pre prรญpad, keฤ sa neplรกnuje montรกลพ tieniacej techniky. Ak sa tieniaca technika nebude montovaลฅ, moลพno okno posunรบลฅ bliลพลกie k vonkajลกiemu lรญcu muriva.

Vลพdy je potrebnรฉ vziaลฅ do รบvahy architektonickรฝ vzhฤพad domu tak, aby boli oknรก zalรญcovanรฉ v rรกmci obvodovรฉho plรกลกลฅa budovy aj s ohฤพadom na osadenie vybranรฉho typu tieniacej techniky. Pre preklady so ลกรญrkou 380 mm vznikรก malรฝ vnรบtornรฝ parapet.

Preto je tento ลกรญrkovรฝ variant prekladu vhodnรฝ v spojenรญ so ลกรญrkou muriva 380 mm pre steny budov, ako sรบ napr. garรกลพe, zรกhradnรฉ domฤeky a pod., pri ktorรฝch sa vลกak poลพaduje moลพnosลฅ tienenia. Pri montรกลพi okna je potrebnรฉ jeho rรกm zalรญcovaลฅ tesne k rozhraniu segmentov tepelnej izolรกcie pre urฤenรฝ typ tieniacej techniky.

INFO O MATERIรLI:
ยป Univerzรกlny nosnรฝ preklad s variabilnรฝm priestorom na tieniacu techniku a zabudovanou tepelnou izolรกciou vhodnรฝ do nosnรฝch stien v jednovrstvovom murive. Je urฤenรฝ na vytvorenie nadpraลพia stavebnรฝch otvorov prevaลพne v stenรกch z tepelnoizolaฤnรฝch brรบsenรฝch tehรกl vyplnenรฝch polystyrรฉnom.

ฤŒo budete potrebovaลฅ

  • Nosnรฝ preklad
    PREKLAD HELUZ FAMILY 3in1 nosnรฝ
    vรฝrobnรก ลกรญrka: 500, 440 a 380 mm, vรฝrobnรก vรฝลกka: 245 mm, vรฝrobnรก dฤบลพka: 1 250 aลพ 4 250 mm, svetlosลฅ otvorov: 750 aลพ 3 750 mm, ks = od 301,20 โ‚ฌ
  • Malta na celoploลกnรฉ tenkรฉ ลกkรกry
    HELUZ SB C malta na celoploลกnรบ tenkรบ ลกkรกru
    vรฝdatnosลฅ: 36 l/20 kg balenie, papierovรฉ vrece, 20 kg = 15,25 โ‚ฌ
  • Tepelnoizolaฤnรก murovacia malta
    HELUZ TREND PLUS tepelnoizolaฤnรก murovacia a zakladacia malta
    vรฝdatnosลฅ: 40 l/20 kg balenie, papierovรฉ vrece, 20 kg = 14,94 โ‚ฌย
  • Nรกradie a pomรดcky
    prepravnรฝ ลพeriav
    vodovรกha
    textilnรฉ upรญnacie popruhy
    maltovacรญ valec SB C
    plastovรก nรกdoba
    elektrickรฉ mieลกadlo
    noลพnice
    murรกrska lyลพica

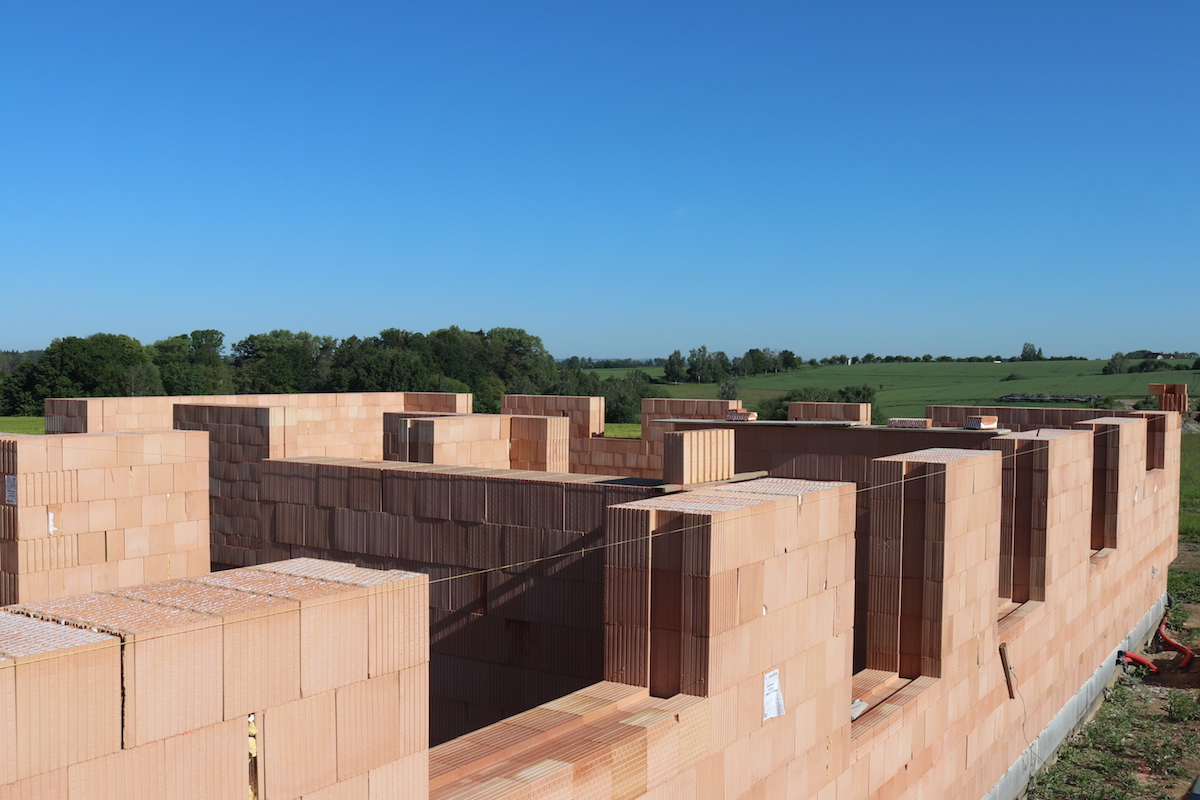

01 | Obvodovรฉ murivo

Murivo sa vymuruje do รบrovne nadpraลพia okna. Parapet a ostenie sa vymurujรบ z doplnkovรฝch tehรกl.

01 | Obvodovรฉ murivo
01 | Obvodovรฉ murivo | Zdroj: Heluz

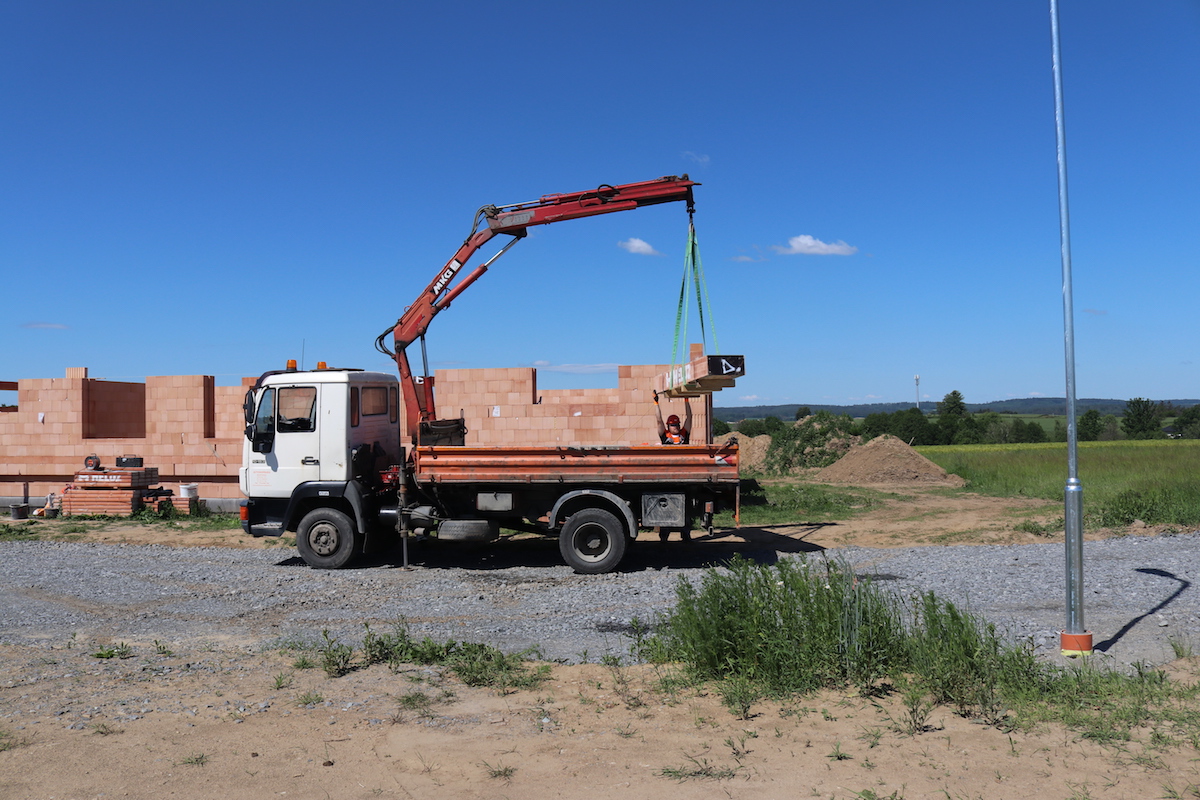

02 | ลฝeriav

Na zabudovanie prekladu sa pouลพรญva ลพeriav. Na manipulรกciu s prekaldom je potrebnรฉ pouลพiลฅ C zรกves alebo textilnรฉ popruhy. Inรฝ typ zavesenia alebo popruhov by mohol zaprรญฤiniลฅ poลกkodenie prekladu.

02 | ลฝeriav
02 | ลฝeriav | Zdroj: Heluz

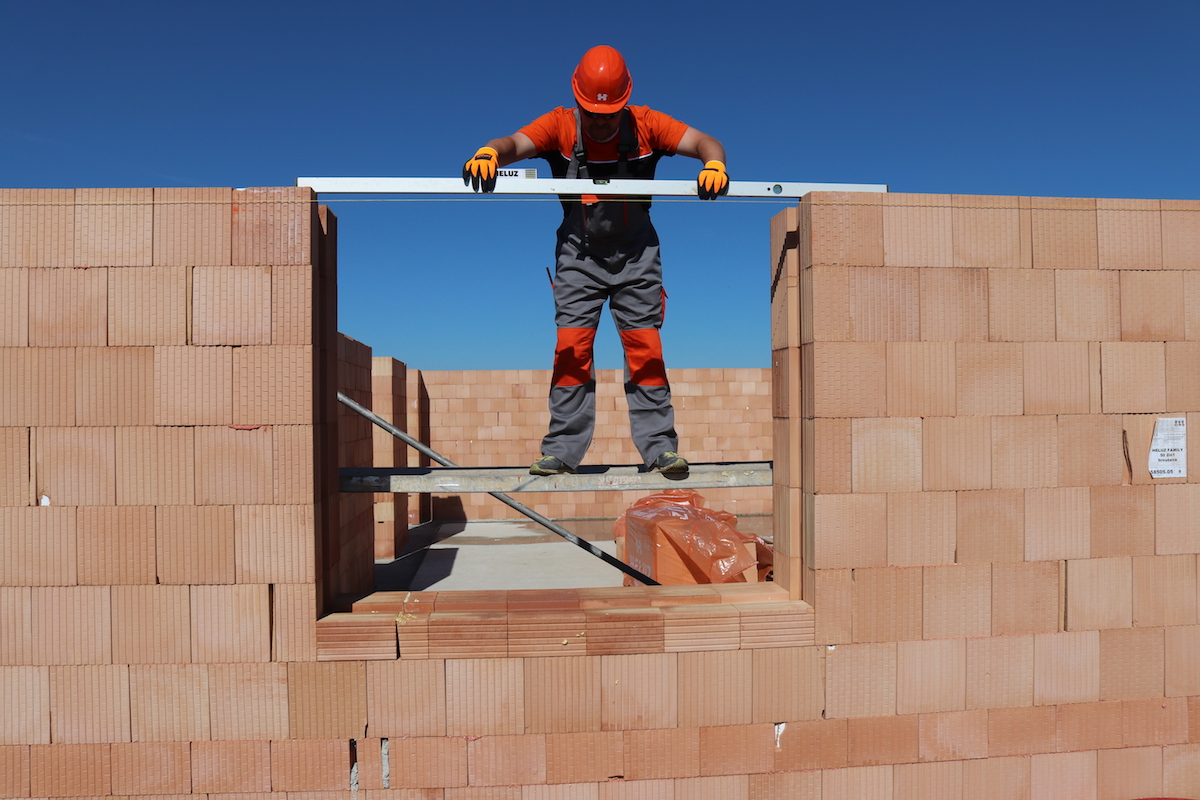

03 | Kontrola otvoru a muriva

Svetlรก ลกรญrka otvoru sa skontroluje podฤพa projektovej dokumentรกcie a vykonรก sa kontrola nivelity muriva, resp. loลพnรฝch plรดch v mieste uloลพenia prekladu (max. prรญpustnรก odchรฝlka je 3 mm).

03 | Kontrola otvoru a muriva
03 | Kontrola otvoru a muriva | Zdroj: Heluz

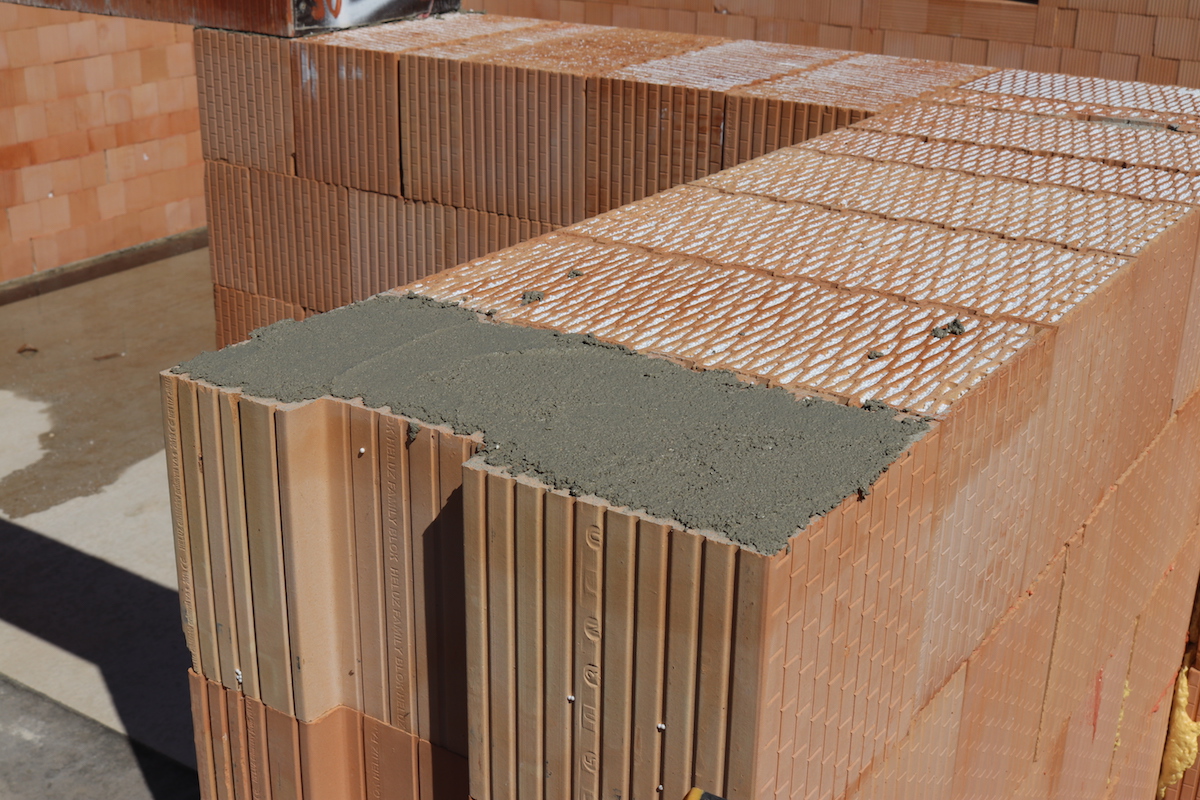

04 | Maltovรฉ lรดลพko

Na loลพnรฉ plochy tehรกl sa nanesie celoploลกne malta pre tenkรฉ ลกkรกry a to s dฤบลพkou 250 mm a hrรบbkou 3 mm. Minimรกlna prรญpustnรก dฤบลพka uloลพenia prekladu na murive je 200 mm.

04 | Maltovรฉ lรดลพko
04 | Maltovรฉ lรดลพko | Zdroj: Heluz
