Osadenie okna s plastovรฝm profilom

Partneri sekcie:

Pri prรญprave a zameranรญ okna treba myslieลฅ dopredu na rieลกenie tzv. pripojovacej ลกkรกry, ฤo je priestor medzi rรกmom okna a ostenรญm. Odporรบฤa sa ponechaลฅ medzeru so ลกรญrkou pribliลพne 10 aลพ 25 mm. To vytvรกra dostatok priestoru na izolaฤnรบ penu alebo pรกsku a taktieลพ na dilatรกciu okna (rozpรญnanie spรดsobenรฉ zmenou teplรดt). Plastovรฉ okno v bielej farbe sa rozpรญna pribliลพne o 2 mm/1 m dฤบลพky (alebo vรฝลกky), pri farebnรฝch profiloch sรบ to aลพ 3 mm.

01Vymenaokna DSC7106
02Vymenaokna DSC7348 low
03Vymenaokna DSC7546
04Vymenaokna DSC7574
05Vymenaokna DSC7583
06Vymenaokna DSC7612
07Vymenaokna DSC7689
08Vymenaokna DSC7645

Je dรดleลพitรฉ navrhnรบลฅ sprรกvne umiestnenie okna a vziaลฅ pri tom do รบvahy hrรบbku steny. Ak sa zรกroveลˆ realizuje zateplenie obvodovej steny, menรญ sa tepelnรก charakteristika ostenia a okno by sa malo umiestniลฅ bliลพลกie k vonkajลกej strane pรดvodnej steny. Hrubรฉ nerovnosti alebo ฤasti muriva vypadnutรฉ po vybรบranรญ starรฉho okna treba opraviลฅ rรฝchlotvrdnรบcou maltou a ostenie vyrovnaลฅ, aby sa mohla sprรกvne utesniลฅ pripojovacia ลกkรกra.

Pri vymeriavanรญ okna treba poฤรญtaลฅ s priestorom potrebnรฝm nielen na samotnรฝ rรกm, ale aj na ฤalลกie doplnkovรฉ rozลกirovacie alebo podkladovรฉ profily. Ak sa zรกroveลˆ s vรฝmenou okien alebo nรกsledne vykonรกva vonkajลกie zateplenie mรบrov a ostenia, je nevyhnutnรฉ upraviลฅ ลกรญrku obvodovรฉho rรกmu a zmenลกiลฅ svetlรฝ rozmer vzhฤพadom na hrรบbku tepelnej izolรกcie.

Pred samotnรฝm osadenรญm novรฉho okna do otvoru treba skontrolovaลฅ vลกetky spoje rรกmu a jeho geometrickรบ presnosลฅ premeranรญm uhloprieฤok a vonkajลกรญch rozmerov. Na obvod rรกmu sa nalepรญ vhodnรก vnรบtorne parotesnรก fรณlia. Zรกroveลˆ treba rozhodnรบลฅ o spรดsoboch utesnenia pripojovacej ลกkรกry. Po osadenรญ okna moลพno priestor vyplniลฅ buฤ izolaฤnou penou doplnenou o parotesnรบ pรกsku z vnรบtornej a paropriepustnou pรกskou z vonkajลกej strany, alebo utesniลฅ medzery medzi stenou a oknom tzv. komprimaฤnou pรกskou. Hneฤ ako je novรฉ okno spoloฤne s rozลกirovacรญm profilom vloลพenรฉ do stavebnรฉho otvoru, treba ho vyrovnaลฅ vo vลกetkรฝch osiach. Okno sa podloลพรญ drevenรฝmi podloลพkami alebo vzduchovรฝmi klinmi, ktorรฉ uฤพahฤia proces jeho vyrovnania (vzduchovรฉ kliny sa dajรบ nafukovaลฅ alebo vyfukovaลฅ a pomรกhajรบ tak lepลกie regulovaลฅ vyrovnanie). Kliny sa umiestลˆujรบ aj po stranรกch okna. Rovinnosลฅ v horizontรกlnom a vertikรกlnom smere sa skontroluje vodovรกhou.

Po vyrovnanรญ okna moลพno pristรบpiลฅ k jeho upevneniu do steny. V zรกvislosti od veฤพkosti okna a materiรกlu steny, do ktorej sa bude kotviลฅ, sa montรกลพ vykonรกva rรดznymi spรดsobmi. Jednou z moลพnostรญ je pouลพitie kotviacich skrutiek (tzv. turboskrutiek), ktorรฉ sa zavล•tajรบ cez rรกm do ostenia. Niektorรฉ profilovรฉ systรฉmy umoลพลˆujรบ zavล•taลฅ turboskrutky mimo komory s kovovou vรฝstuลพou, ฤo zniลพuje riziko vniknutia vody ku kovovej vรฝstuลพi a jej korรณzie. Pri uลฅahovanรญ skrutiek je nevyhnutnรฉ zabrรกniลฅ prรญliลกnรฉmu utiahnutiu a deformรกcii alebo prehnutiu rรกmu. Pouลพitie skrutiek musรญ zabezpeฤiลฅ dostatoฤnรบ teplotnรบ dilatรกciu rรกmu, zvlรกลกลฅ pri tmavรฝch profiloch. Namiesto skrutiek zavล•tanรฝch cez rรกm moลพno okno pripevniลฅ pomocou tzv. pรกsovรฝch kotiev, ale ani tie nie sรบ univerzรกlne vhodnรฉ na vลกetky typy ostenia. Treba dbaลฅ na sprรกvne umiestnenie kotviacich prvkov a maximรกlne presnรฉ vล•tanie.

Po ukotvenรญ okna sa oฤistia mรบry priliehajรบce k rรกmu a zvlhฤia sa vodou. Nรกsledne sa do priestoru medzi stavebnรฝm otvorom a oknom aplikuje izolaฤnรก pena. Prebytok peny sa opatrne odstrรกni zrezanรญm. Po odstrรกnenรญ zvyลกkov peny treba nalepiลฅ parotesnรฉ a paropriepustnรฉ pรกsky, inak pena oveฤพa rรฝchlejลกie degraduje a strรกca tak svoju izolaฤnรบ schopnosลฅ. Napojenie ostenia na profil by sa malo navyลกe vykonaลฅ APU liลกtami. V ลพiadnom prรญpade nesmie byลฅ omietka priamo natiahnutรก na profil. Pri dilatรกcii okna by okamลพite popraskala.

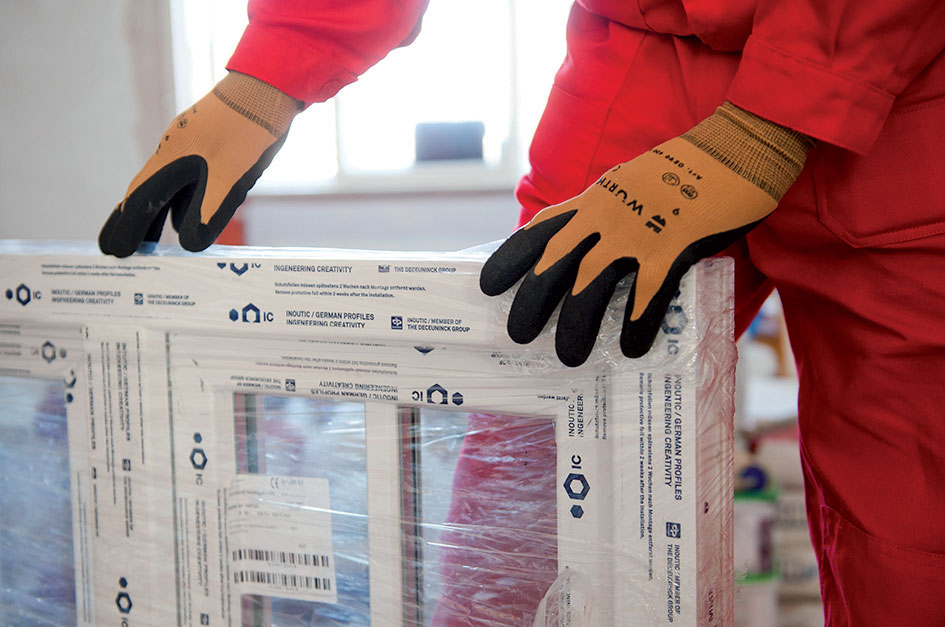

01 | Kontrola okna
Pred osadenรญm okna sa skontroluje sprรกvnosลฅ dodanรฉho typu okna a kompatibilita rozmerov s otvorom, do ktorรฉho sa okno bude osรกdzaลฅ. Okno sa vybalรญ z ochrannej fรณlie tesne pred osadenรญm.

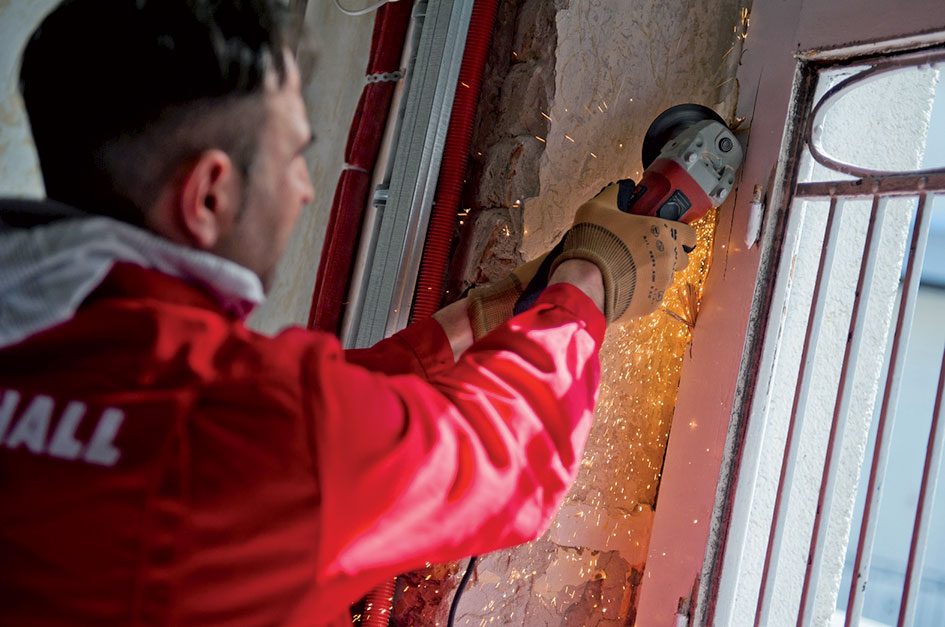

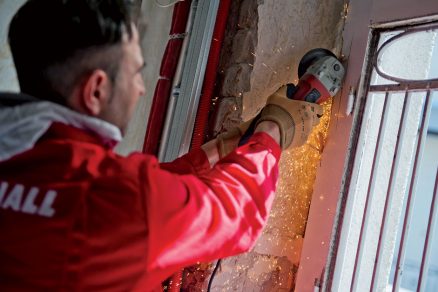

02 | รšpravy po bรบranรญ
Hrubรฉ nerovnosti alebo ฤasti muriva vypadnutรฉ po vybรบranรญ starรฉho okna treba opraviลฅ rรฝchlotvrdnรบcou maltou a ostenie vyrovnaลฅ, aby sa mohla sprรกvne utesniลฅ pripojovacia ลกkรกra.

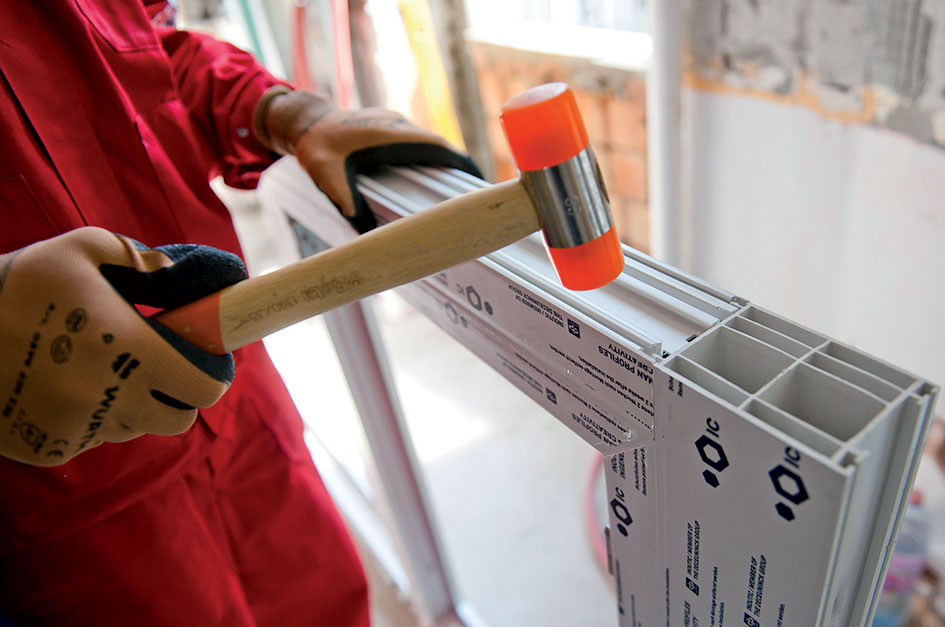

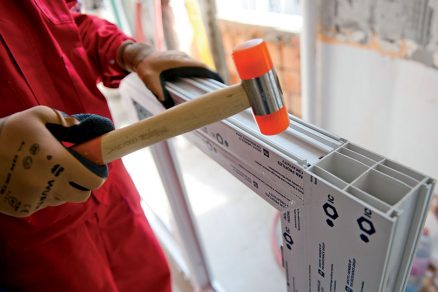

03 | Kontrola rรกmu
Pred osadenรญm okna do pripravenรฉho otvoru sa prekontrolujรบ vลกetky spoje rรกmu a jeho geometrickรก presnosลฅ premeranรญm uhloprieฤok a vonkajลกรญch rozmerov. Na obvod rรกmu sa nalepรญ vhodnรก vnรบtorne parotesnรก fรณlia.

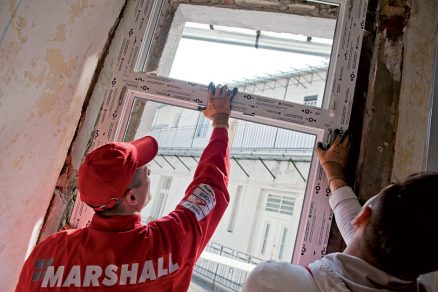

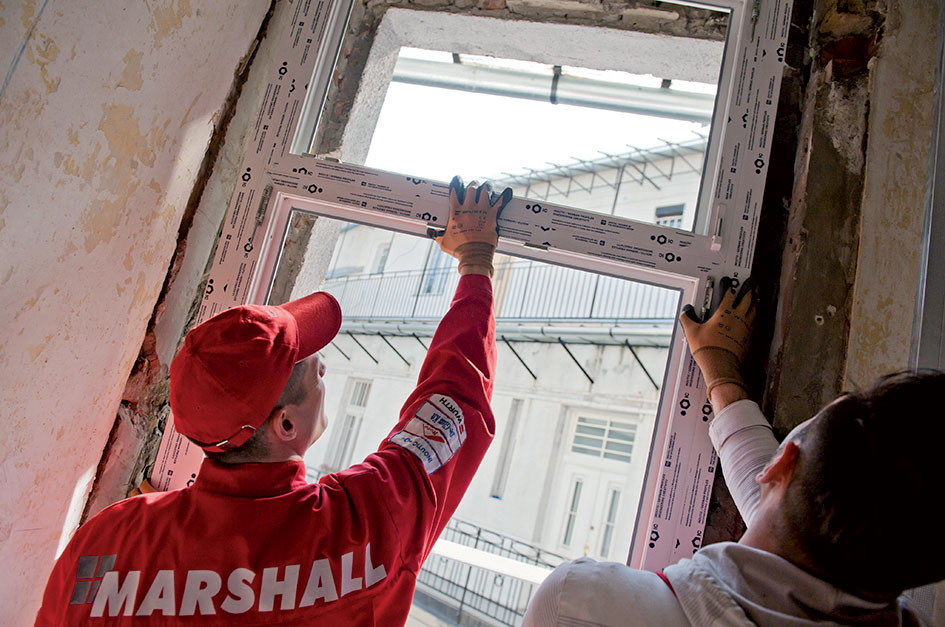

04 | Osadenie okna do otvoru
Nasleduje osadenie okna do stavebnรฉho otvoru. Po jeho osadenรญ spoloฤne s rozลกirovacรญm profilom sa okno vyrovnรก vo vลกetkรฝch osiach.

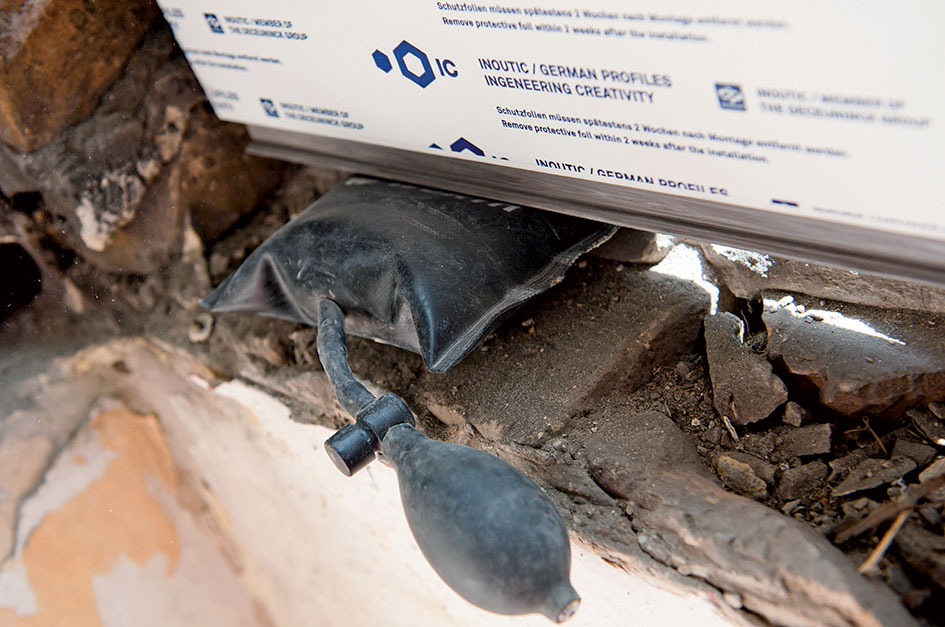

05 | Aretรกcia pomocou klinov
Okno sa podloลพรญ drevenรฝmi podloลพkami alebo vzduchovรฝmi klinmi, ktorรฉ moลพno nafukovaลฅ alebo vyfukovaลฅ, ฤo uฤพahฤuje vyrovnanie. Kliny sa osadia aj po stranรกch okna.

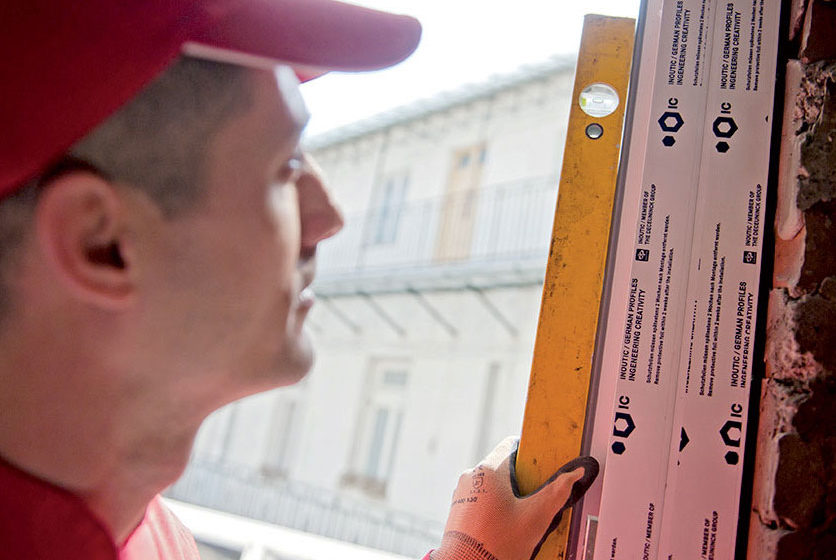

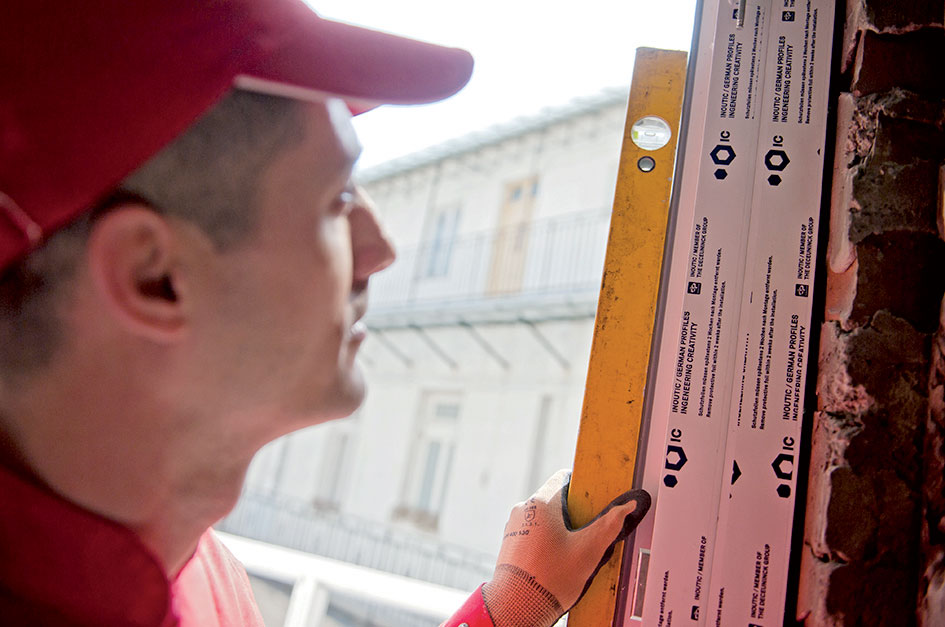

06 | Kontrola polohy rรกmu
Presnรฉ osadenie okna v horizontรกlnom aj vertikรกlnom smere vyลพaduje vysokรบ mieru presnosti montรกลพnych prรกc. Rovinnosลฅ sa v oboch smeroch skontroluje vodovรกhou.

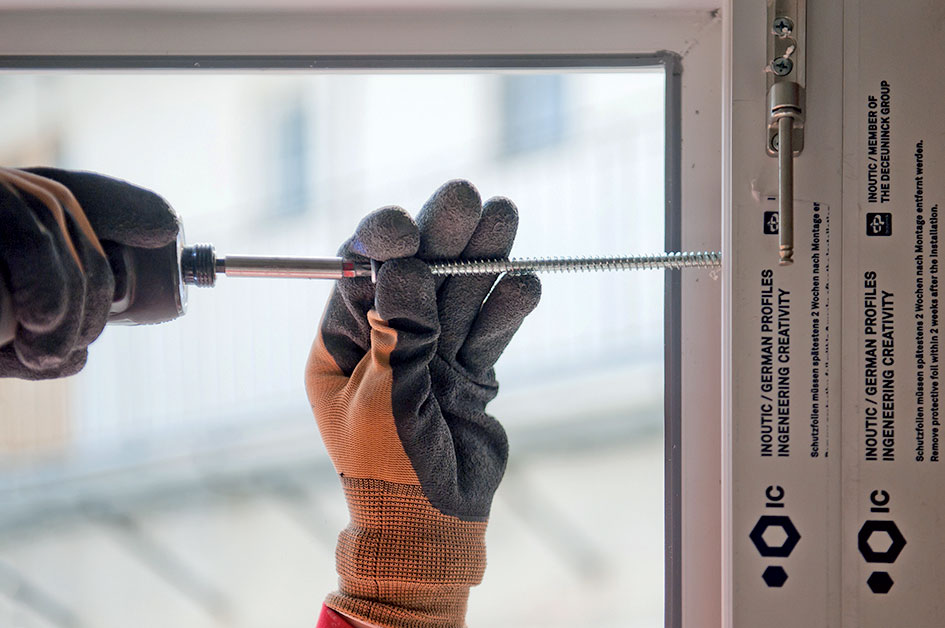

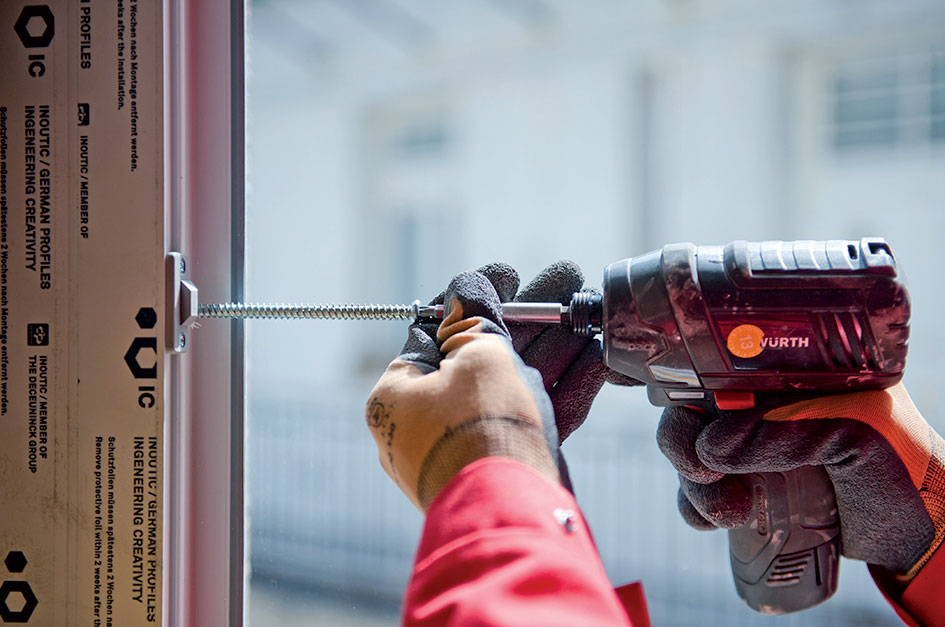

07 | Upevnenie okna do muriva
Okno sa upevnรญ do muriva pomocou turboskrutiek, ktorรฉ sa navล•tajรบ cez rรกm do ostenia. Niektorรฉ profilovรฉ systรฉmy umoลพลˆujรบ zavล•taลฅ turboskrutky mimo komory s kovovou vรฝstuลพou, ฤo zniลพuje riziko vniknutia vody ku kovovej vรฝstuลพi a jej korรณzie.

08 | Fixรกcia rรกmu v otvore
Pri uลฅahovanรญ skrutiek treba zabrรกniลฅ prรญliลกnรฉmu utiahnutiu a deformรกcii alebo prehnutiu rรกmu. Pouลพitie skrutiek musรญ zabezpeฤiลฅ dostatoฤnรบ teplotnรบ dilatรกciu rรกmu, zvlรกลกลฅ pri tmavรฝch profiloch.

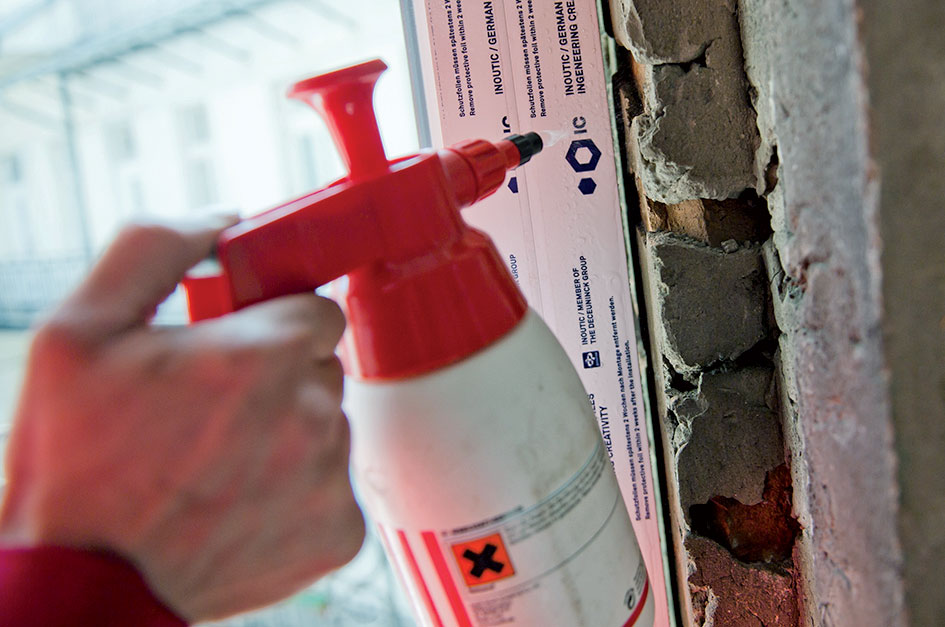

09 | Navlhฤenie ostenia
Po ukotvenรญ okna sa oฤistia mรบry priliehajรบce k rรกmu a zvlhฤia sa vodou. Montรกลพna tesniaca pena sa vฤaka reakcii so vzduลกnou vlhkosลฅou ฤพahลกie aplikuje a rรฝchlejลกie expanduje.

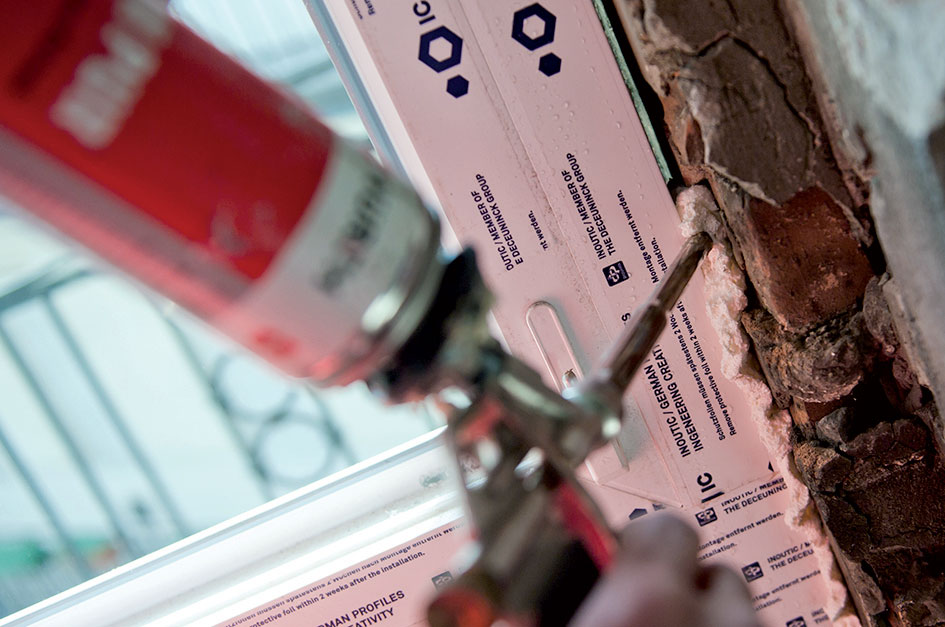

10 | Vyplnenie montรกลพnej ลกkรกry
Do priestoru medzi stavebnรฝm otvorom a oknom sa aplikuje izolaฤnรก pena. Jej prebytok sa opatrne odstrรกni zrezanรญm tak, aby sa nepoลกkodil rรกm okna. Nรกsledne sa nalepรญ z vnรบtornej strany paroยญtesnรก pรกska a z vonkajลกej paropriepustnรก hydroizolaฤnรก pรกska. Alebo sa pouลพije komprimaฤnรก pรกska.

Info o materiรกli:

  • ล esลฅkomorovรฝ plastovรฝ profil, stavebnรก hฤบbka rรกmu 84 mm, sรบฤiniteฤพ prechodu tepla rรกmu Uf = 0,95 W/(m2โ€‰.โ€‰K), ลกtandardnรก oceฤพovรก vรฝstuลพ, trojitรฉ zasklenie

ฤŒo budete potrebovaลฅ?

  • Okno s plastovรฝm rรกmom Inoutic Eforte
  • Rรฝchlotvrdnรบca malta
  • Doplnkovรฉ rozลกirovacie alebo podkladovรฉ profily
  • Kotviace skrutky turboskrutky
  • alebo Pรกsovรฉ kotvy
  • Skrutky na ukotvenie parapetov
  • Izolaฤnรก pena
  • Parotesnรก pรกska
  • Paropriepustnรก alebo komprimaฤnรก pรกska
  • APU liลกty
  • Akrylรกtovรฝ alebo polyuretรกnovรฝ tmel
  • Vonkajลกรญ parapet
  • Vnรบtornรฝ parapet
  • Nรกradie a pomรดcky: meter, vodovรกha, gumenรฉ kladivo, elektrickรก pรญla, brรบska, elektrickรก vล•taฤka, akumulรกtorovรฝ skrutkovaฤ, nรดลพ, vzduchovรฉ kliny alebo drevenรฉ podloลพky, nรกdoba na vodu s rozpraลกovaฤom, aplikaฤnรก piลกtoฤพ, ochrannรฉ rukavice, ochrannรฝ ลกtรญt alebo okuliare

Pozor! Osadenie parapetu

Osadenie vnรบtornรฉho parapetu nesmie poruลกiลฅ parotesnรบ fรณliu. Vonkajลกรญ parapet sa upevnรญ skrutkami do rozลกirovacieho profilu a prilepรญ sa montรกลพnou penou na spodku ostenia. Treba dbaลฅ na to, aby sa zachoval dostatoฤnรฝ sklon parapetu od okna a aby prednรก hrana bola vodorovnรก. Veฤพmi dรดleลพitรฉ je vodotesnรฉ ukonฤenie parapetu v boฤnom ostenรญ. Pri prefabrikovanรฝch kovovรฝch alebo plastovรฝch parapetoch sa pouลพรญvajรบ systรฉmovรฉ koncovky, ktorรฉ bezpeฤne odvedรบ vodu a zabrรกnia zateฤeniu pod parapet. Pri klampiarsky realizovanรฝch parapetoch treba boฤnรฝ lem vhodne utesniลฅ k osteniu, naprรญklad akrylรกtovรฝm alebo polyuretรกnovรฝm tmelom so zohฤพadnenรญm moลพnej tepelnej dilatรกcie. ฤŒelnรก hrana parapetu musรญ byลฅ aspoลˆ 3 cm pred vonkajลกรญm lรญcom steny.

TEXT: spracovanรฉ v spoluprรกci s Inoutic
FOTO: Inoutic

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
