Osadenie streลกnรฉho okna

Partneri sekcie:

ล katuฤพa so streลกnรฝm oknom sa rozbaฤพuje bez pouลพitia nรกradia, aby sa okno nepoลกkodilo. Streลกnรฉ okno sa poloลพรญ na zem do vodorovnej polohy na zadnรบ stranu a ลกkatuฤพa sa otvorรญ dvomi prstami v mieste predpripravenej perforรกcie. Okno sa po vybratรญ zo ลกkatule zdvihne do zvislej polohy a pretoฤรญ sa krรญdlo. Nรกsledne sa postavรญ na hornรบ ฤasลฅ pretoฤenรฉho krรญdla. Stlaฤenรญm tlaฤidiel na otoฤnom zรกvese okna pomocou skrutkovaฤa sa uvoฤพnรญ vnรบtornรฉ krรญdlo a rรกm sa jednoducho spustรญ na zem.

09Velux
10Velux
11Velux
12Velux
13Velux
14Velux
15Velux
16Velux

Montรกลพne uholnรญky

Pri montรกลพi sรบ potrebnรฉ montรกลพne uholnรญky, ktorรฉ sรบ zabalenรฉ v samostatnej ลกkatuli v kartรณnovom obale okna. Univerzรกlny montรกลพny uholnรญk umoลพลˆuje namontovaลฅ okno v ลกtandardnej montรกลพnej vรฝลกke alebo ho zapustiลฅ o 4 cm hlbลกie do konลกtrukcie strechy. Varianty osadenia sรบ vyznaฤenรฉ farebne odliลกnรฝmi ryskami na boฤnej strane rรกmu. ฤŒervenรก ryska znรกzorลˆuje beลพnรฉ osadenie, modrรก ryska zapustenรฝ variant. Pri beลพnej montรกลพi na ฤervenej รบrovni je potrebnรฉ umiestniลฅ uholnรญky na hornรบ a spodnรบ ฤasลฅ rรกmu. Pouลพรญva sa pritom lemovanie na ลกtandardnรบ montรกลพ. Pri zapustenรญ okna hlbลกie do streลกnej konลกtrukcie sa dosiahne hladkรฝ estetickรฝ vzhฤพad a lepลกรญ izolaฤnรฝ efekt. Na hlbลกie osadenie do strechy sa pouลพรญva modrรก รบroveลˆ a uholnรญky sa umiestnia na boฤnรบ stranu rรกmu. Na montรกลพ je potrebnรฉ pouลพiลฅ lemovanie na zapustenรบ montรกลพ.

Tepelnoizolaฤnรฝ rรกm

Na zabezpeฤenie lepลกej vonkajลกej izolรกcie okna je vhodnรฉ pouลพiลฅ tepelnoizolaฤnรบ sรบpravu. Obsahuje izolaฤnรฝ rรกm na lepลกiu izolรกciu medzi okennรฝm rรกmom a strechou, golier s plstenรฝm podkladom a samonosnรฝ drenรกลพny ลพliabok. Novรฉ spojovacie uholnรญky, ktorรฉ sรบ sรบฤasลฅou rรกmu, zabezpeฤujรบ jednoduchรบ a presnรบ montรกลพ. Tepelnoizolaฤnรฝ rรกm sa osadรญ do pripravenรฉho otvoru v streลกnej konลกtrukcii na podpornรฉ laty. Na tepelnoizolaฤnรฝ rรกm sa nasadรญ rรกm streลกnรฉho okna bez okennรฉho krรญdla. Hydroizolaฤnรฝ golier sa prilepรญ na rรกm okna pomocou nachystanej lepiacej pรกsky integrovanej na fรณlii. Samolepiace rohovรฉ klapky majรบ presah, vฤaka ktorรฉmu sa dosiahne dรดkladnรฉ utesnenie rรกmu. Skladanรก ฤasลฅ sa ฤพahko nasunie cez laty a tak sa tesne a bezpeฤne pripojรญ s dostatoฤnรฝm presahom do vedฤพajลกieho poฤพa od streลกnรฉho okna.

Montรกลพ oplechovania

Pri nรกslednej montรกลพi oplechovania nie je potrebnรฉ pouลพiลฅ nรกradie ani skrutky. Oplechovanie boฤnรฉho rรกmu a hlavnรฉho rรกmu sa len zacvakne. Keฤ treba oplechovanie zloลพiลฅ, staฤรญ zatlaฤiลฅ sivรฉ tlaฤidlo, ktorรฉ sa nachรกdza na spodnej strane. Nasleduje vytlaฤenie a zacvaknutie oplechovania boฤnรฉho rรกmu. Zaskrutkovaลฅ treba len oplechovanie spodnรฉho rรกmu. Spodnรฉ a boฤnรฉ kryty oplechovania sa nachรกdzajรบ v ลกkatuli s lemovanรญm. V prรญpade montรกลพe streลกnรฉho okna do falcovanej streลกnej krytiny je nutnรฉ objednaลฅ tieto diely zvlรกลกลฅ ako sรบpravu ZWC.

Oplรกลกtenie

Po osadenรญ rรกmu okna nasleduje montรกลพ sadrokartรณnovรฉho ostenia. Na jednoduchลกiu montรกลพ je najlepลกie pouลพiลฅ montรกลพnu sรบpravu na sadrokartรณnovรฉ ostenie. Najprv sa upevnรญ oceฤพovรฝ rรกm, ktorรฝ je zรกkladom na vytvarovanie samotnรฉho sadrokartรณnovรฉho obloลพenia. Montรกลพ zjednoduลกujรบ a urรฝchฤพujรบ teleskopickรฉ profily, a to bez ohฤพadu na sklon a hrรบbku strechy. Medzi oceฤพovรฉ rรกmy moลพno pridaลฅ ฤalลกiu vrstvu tepelnej izolรกcie, ktorou sa minimalizujรบ tepelnรฉ mosty. Na zaizolovanรฉ ostenie sa nรกsledne pripevnรญ parozรกbrana, ktorรก je parotesnรก a zabraลˆuje kondenzรกcii. Nainลกtalovanรฉ teleskopickรฉ profily poskytujรบ pevnรฝ zรกklad na spojenie parotesnej zรกbrany domu s parotesnรฝm golierom. Nakoniec sa nareลพe sadrokartรณn, ktorรฝ sa ukotvรญ na oceฤพovรฝ rรกm vyplnenรฝ tepelnou izolรกciou. Rezanie a nรกvrh sadrokartรณnovรฉho ostenia uฤพahฤuje montรกลพna sรบprava. Montรกลพ oplรกลกtenia sa realizuje v sรบlade s technickรฝmi pokynmi dodรกvateฤพa sadrokartรณnu.

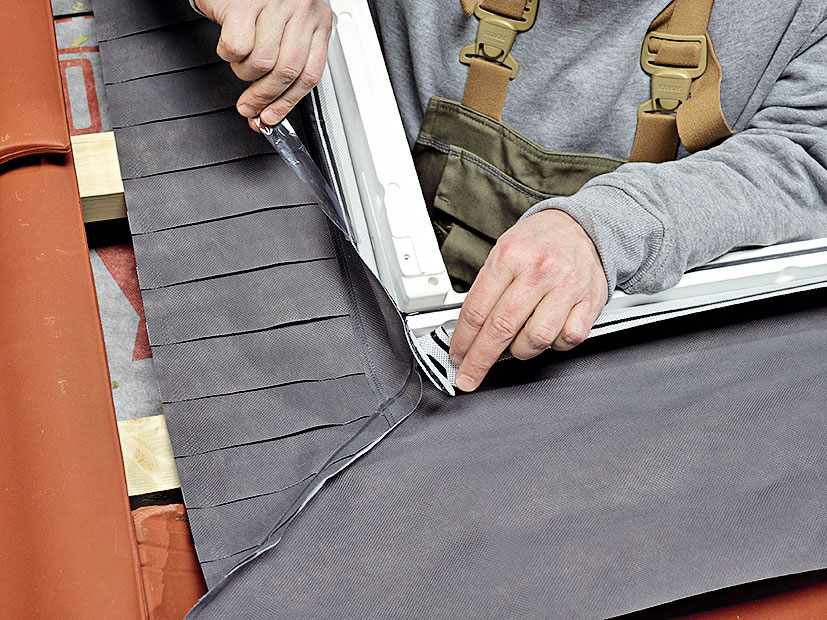

09 | Rohové klapky

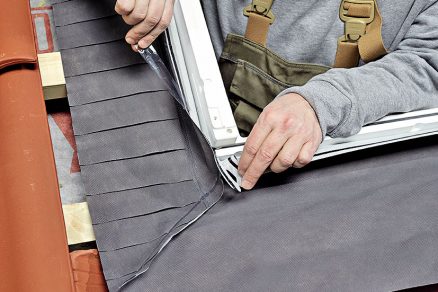

09 | Rohovรฉ klapky
Samolepiace rohovรฉ klapky majรบ presah, vฤaka ktorรฉmu sa rรกm dรดkladne utesnรญ. Skladanรก ฤasลฅ goliera sa nasunie cez laty a tak sa tesne a bezpeฤne pripojรญ.

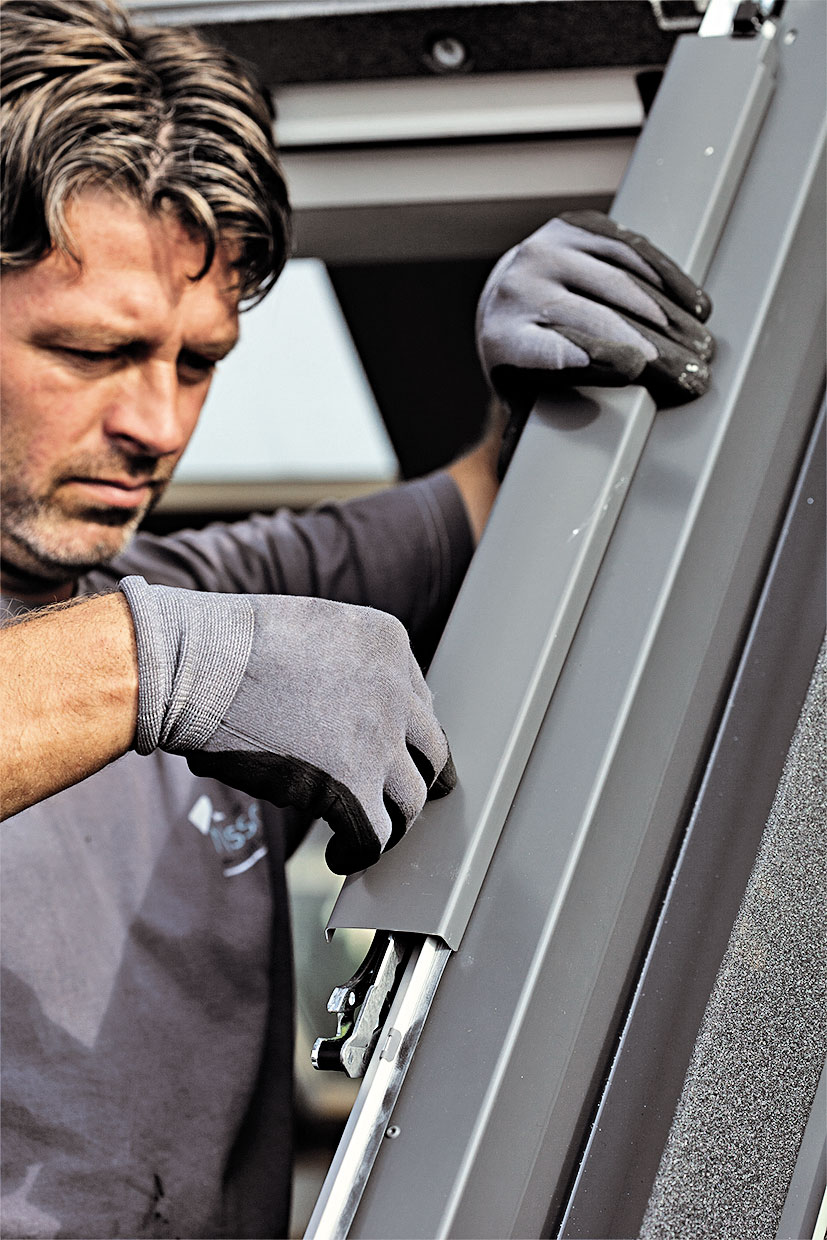

10 | Zacvaknutie oplechovania

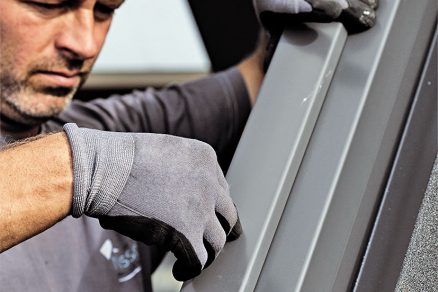

10 | Zacvaknutie oplechovania
Pri nรกslednej montรกลพi oplechovania nie je potrebnรฉ pouลพiลฅ nรกradie ani skrutky. Oplechovanie boฤnรฉho rรกmu a hlavnรฉho rรกmu sa len zacvakne. Spodnรฉ a boฤnรฉ kryty oplechovania sa nachรกdzajรบ v ลกkatuli s lemovanรญm.

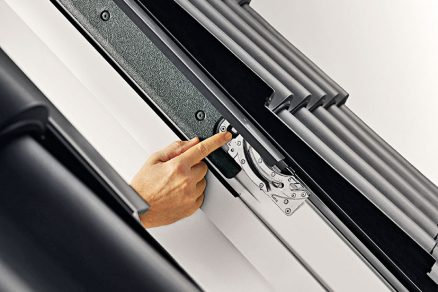

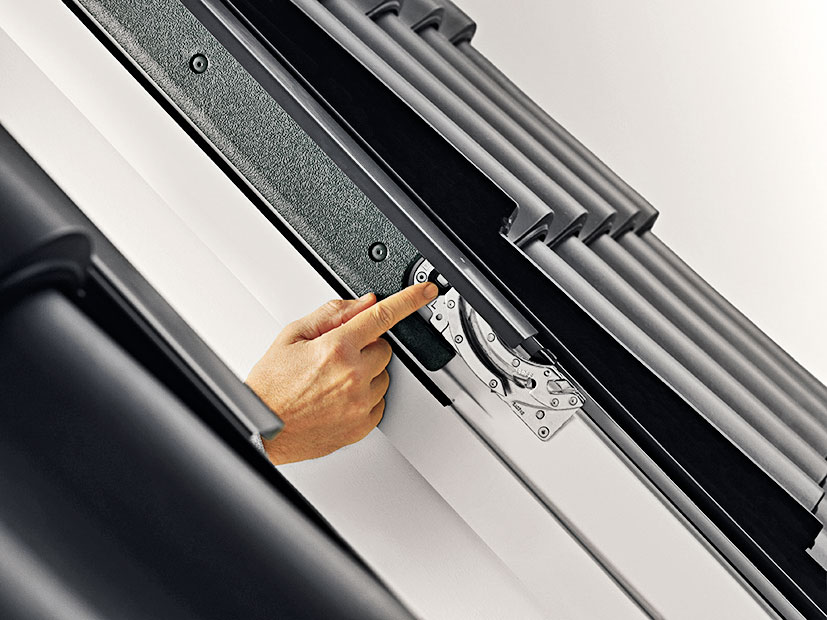

11 | Zloลพenie oplechovania

11 | Zloลพenie oplechovania
Keฤ treba oplechovanie zloลพiลฅ, staฤรญ zatlaฤiลฅ sivรฉ tlaฤidlo, ktorรฉ sa nachรกdza na spodnej strane.

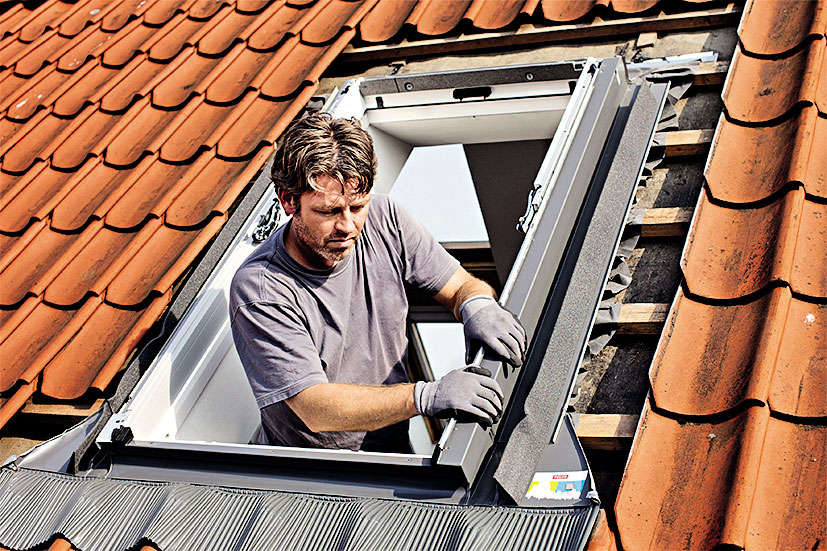

12 | Oplechovanie boฤného rámu

12 | Oplechovanie boฤnรฉho rรกmu
Nasleduje vytlaฤenie a zacvaknutie oplechovania boฤnรฉho rรกmu.

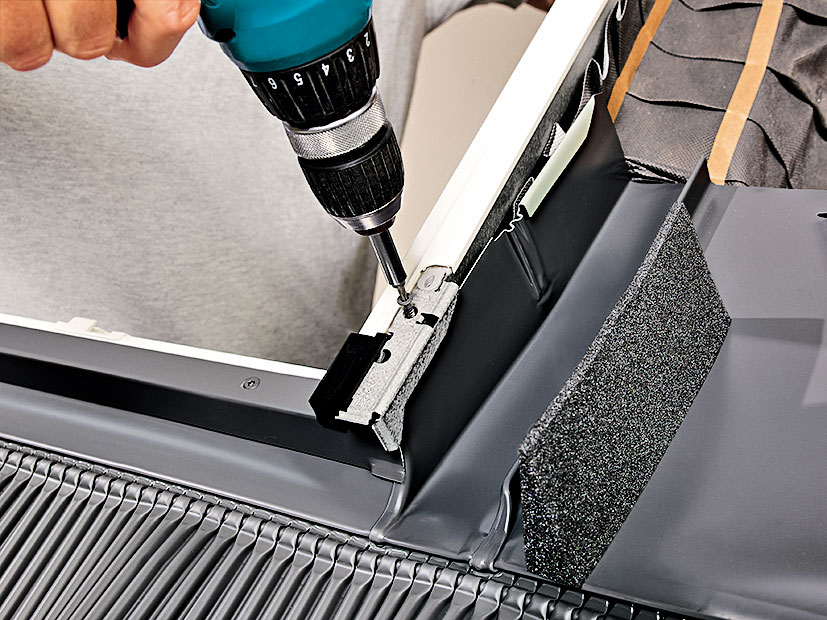

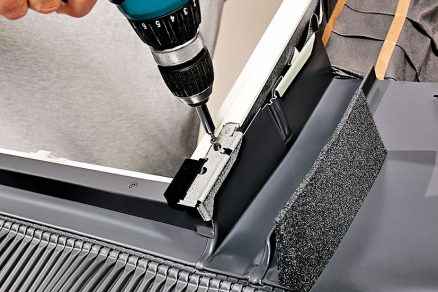

13 | Spodný rám

13 | Spodnรฝ rรกm
Oplechovanie spodnรฉho rรกmu sa zaskrutkuje rรฝchloreznรฝmi skrutkami pomocou elektrickรฉho skrutkovaฤa.

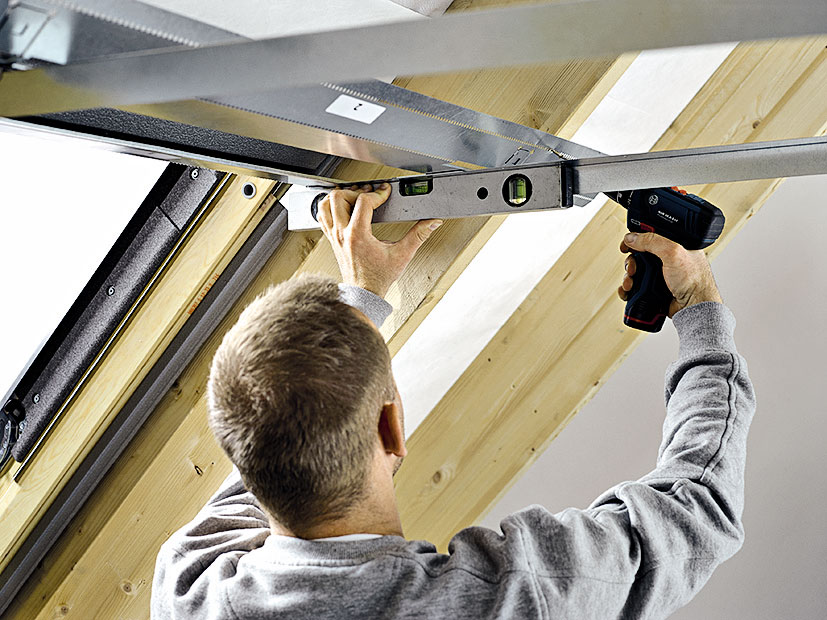

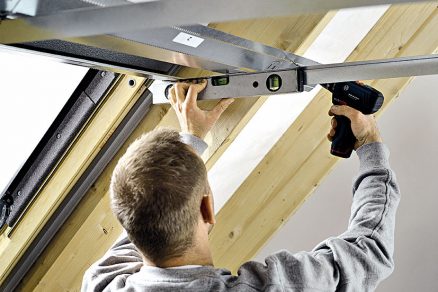

14 | Oceฤพový rám opláštenia

14 | Oceฤพovรฝ rรกm oplรกลกtenia
Po osadenรญ rรกmu okna nasleduje montรกลพ sadrokartรณnovรฉho ostenia. Na jednoduchลกiu montรกลพ je najlepลกie pouลพiลฅ montรกลพnu sรบpravu na sadrokartรณnovรฉ ostenie. Najprv sa upevnรญ oceฤพovรฝ rรกm, ktorรฝ je zรกkladom na vytvarovanie samotnรฉho sadrokartรณnovรฉho obloลพenia. Montรกลพ uฤพahฤujรบ teleskopickรฉ profily.

15 | Tepelná izolácia

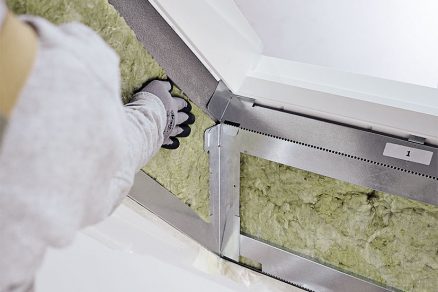

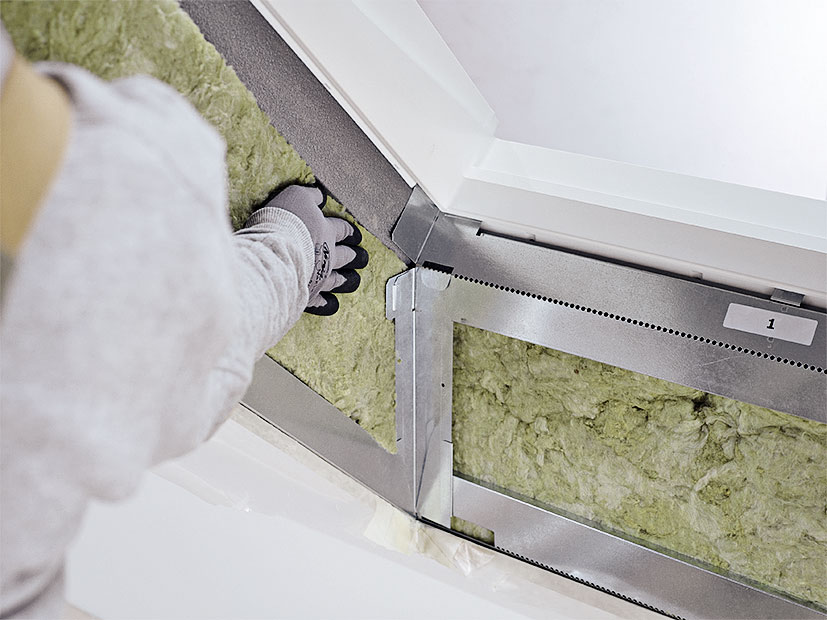

15 | Tepelnรก izolรกcia
Na dosiahnutie poลพadovanรฝch tepelnรฝch vlastnostรญ a na preruลกenie tepelnรฝch mostov sa medzi oceฤพovรฉ rรกmy vloลพรญ doplnkovรก vrstva tepelnej izolรกcie.

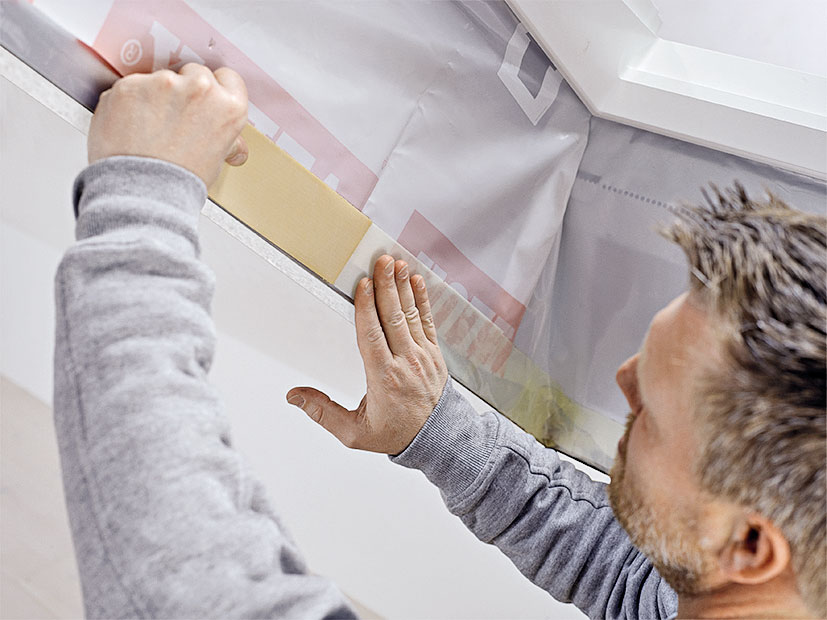

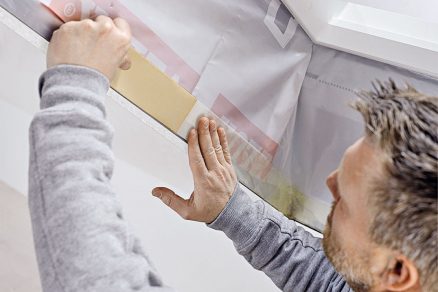

16 | Parozábrana

16 | Parozรกbrana
Na zaizolovanรฉ ostenie sa nรกsledne pripevnรญ parozรกbrana, ktorรก je parotesnรก a zabraลˆuje kondenzรกcii. Nainลกtalovanรฉ teleskopickรฉ profily poskytujรบ pevnรฝ zรกklad na spojenie parotesnej zรกbrany domu s parotesnรฝm golierom.

17 | Ukotvenie opláštenia

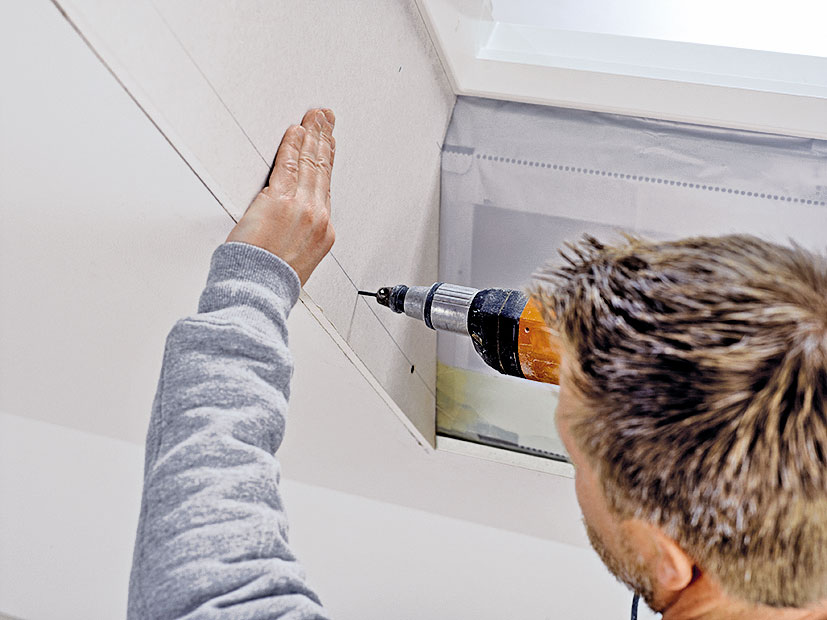

17 | Ukotvenie oplรกลกtenia
Pomocou priamoฤiarej alebo okruลพnej pรญly sa nareลพe sadrokartรณn, ktorรฝ sa samoreznรฝmi skrutkami ukotvรญ na oceฤพovรฝ rรกm vyplnenรฝ tepelnou izolรกciou. Rezanie a nรกvrh sadrokartรณnovรฉho ostenia uฤพahฤuje montรกลพna sรบprava.

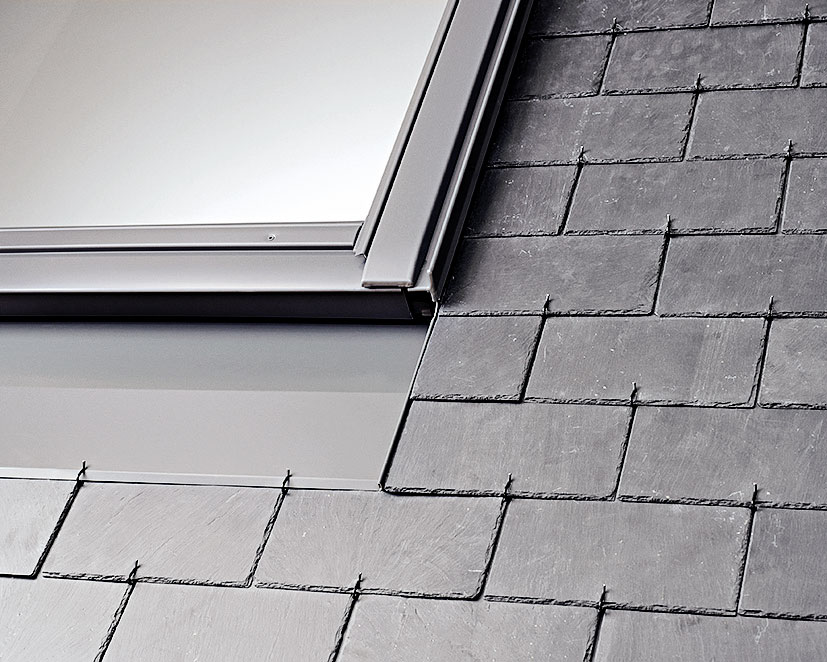

Lemovanie

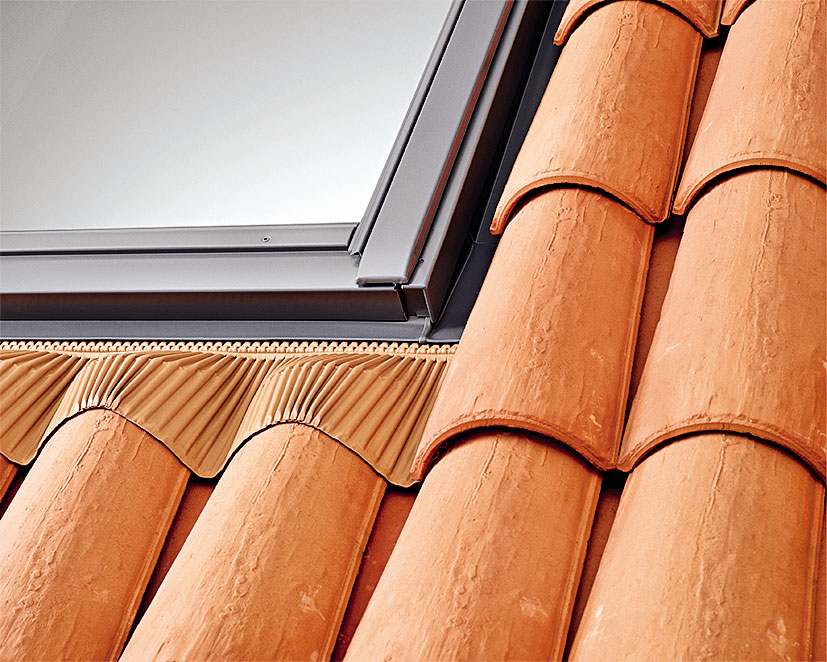

Systรฉm lemovania odolnรฝ proti poฤasiu sa vyrรกba v ลกiestich variantoch โ€“ EDW pre profilovanรบ streลกnรบ krytinu do vรฝลกky vlny 120 mm, EDS pre plochรบ streลกnรบ krytinu s vรฝลกkou do 8 mm, EDW 2000 pre ลกtandardnรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 120 mm so zatepฤพovacou sรบpravou, EDS 2000 pre ลกtandardnรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 16 mm so zatepฤพovacou sรบpravou, EDJ 2000 pre zapustenรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 90 mm so zatepฤพovacou sรบpravou a EDN 2000 pre zapustenรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 16 mm so zatepฤพovacou sรบpravou.

Lemovanie

Systรฉm lemovania odolnรฝ proti poฤasiu sa vyrรกba v ลกiestich variantoch โ€“ EDW pre profilovanรบ streลกnรบ krytinu do vรฝลกky vlny 120 mm, EDS pre plochรบ streลกnรบ krytinu s vรฝลกkou do 8 mm, EDW 2000 pre ลกtandardnรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 120 mm so zatepฤพovacou sรบpravou, EDS 2000 pre ลกtandardnรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 16 mm so zatepฤพovacou sรบpravou, EDJ 2000 pre zapustenรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 90 mm so zatepฤพovacou sรบpravou a EDN 2000 pre zapustenรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 16 mm so zatepฤพovacou sรบpravou.

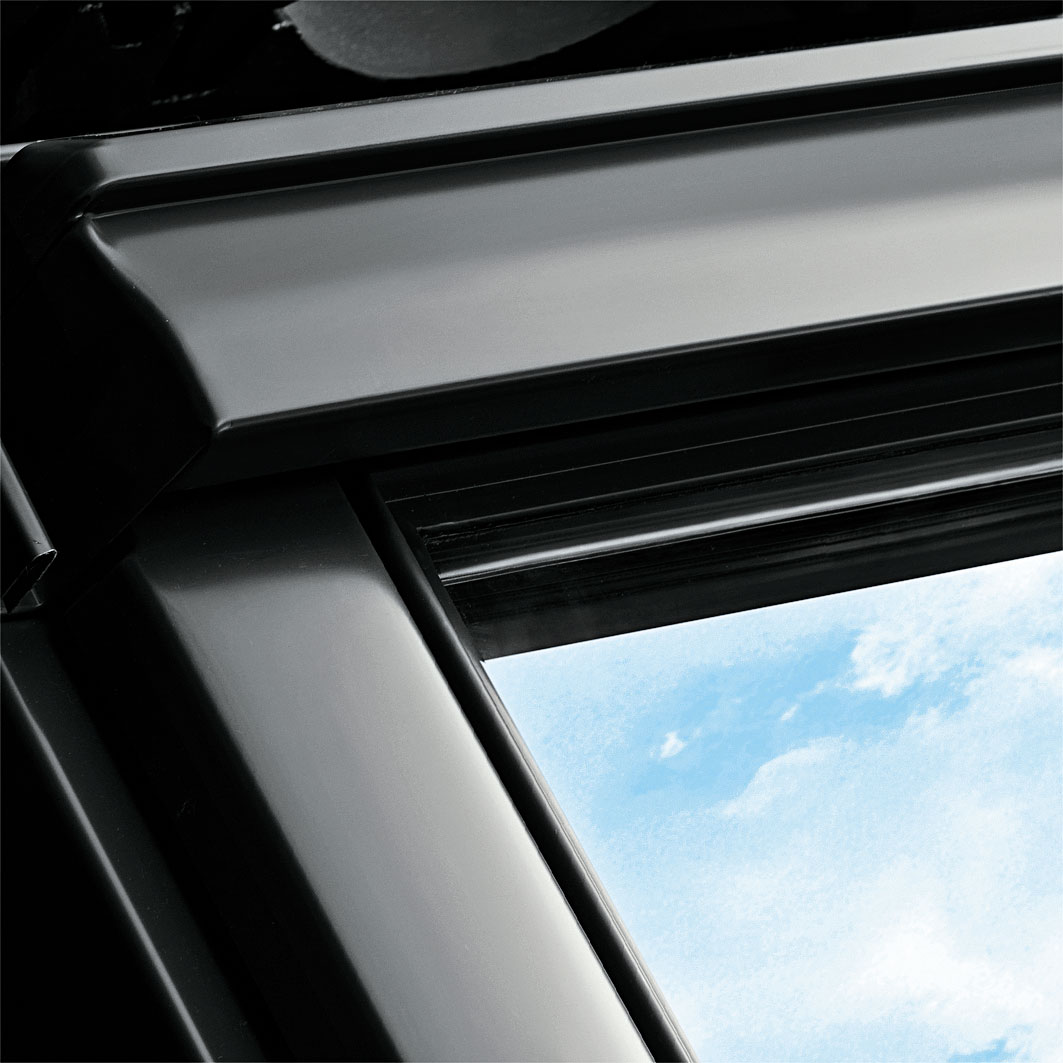

Oplechovanie

Oplechovanie a lemovanie streลกnรฉho okna tvoria spolu jeden celok, ktorรฝ chrรกni streลกnรฉ okno pred nepriaznivรฝm poฤasรญm. Vo variante streลกnรฉho okna Standard a Standard Plus je vyrobenรฉ z hlinรญka vo variante Premium aj z medi alebo titรกnzinku. Dodรกva sa ako sรบฤasลฅ balenia streลกnรฉho okna. Lemovanie zaisลฅuje vodotesnรฉ napojenie okna na streลกnรฝ plรกลกลฅ. Materiรกl lemovania musรญ byลฅ rovnakรฝ ako materiรกl oplechovania okna. Plisovanรก manลพeta je vลพdy vyrobenรก z lakovanรฉho hlinรญka v neutrรกlnej ลกedoฤiernej farbe, ktorรก je podobnรก farbe oplechovania z medi ฤi titรกnzinku po zรญskanรญ patiny. Lemovanie nie je sรบฤasลฅou balenia streลกnรฉho okna. Variant lemovania zรกvisรญ od typu streลกnej krytiny.

01 | Rozbalenie škatule

01 | Rozbalenie ลกkatule
ล katuฤพa so streลกnรฝm oknom sa rozbaฤพuje bez pouลพitia nรกradia, aby sa okno nepoลกkodilo. Streลกnรฉ okno sa poloลพรญ na zem do vodorovnej polohy na zadnรบ stranu a ลกkatuฤพa sa otvorรญ dvomi prstami v mieste predpripravenej perforรกcie.

02 | Pretoฤenie krídla

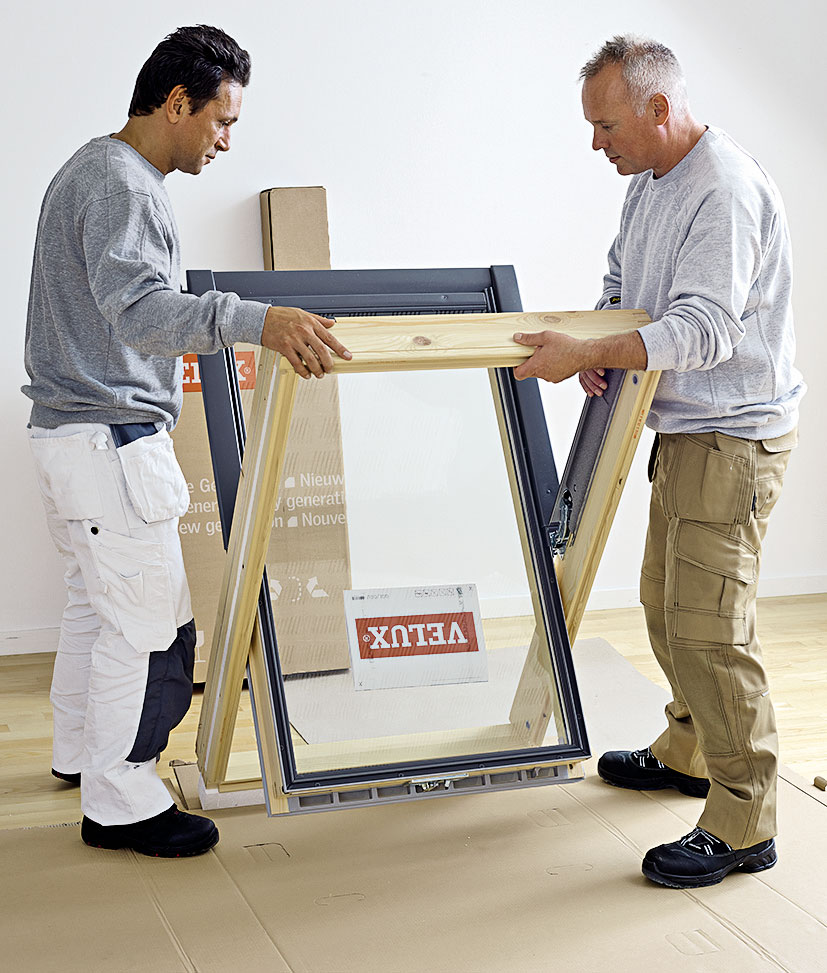

02 | Pretoฤenie krรญdla
Okno sa opatrne vyberie zo ลกkatule a zdvihne sa do zvislej polohy, ฤo umoลพnรญ pretoฤenie krรญdla. Nรกsledne sa postavรญ na hornรบ ฤasลฅ pretoฤenรฉho krรญdla.

03 | Uvoฤพnenie vnútorného krídla

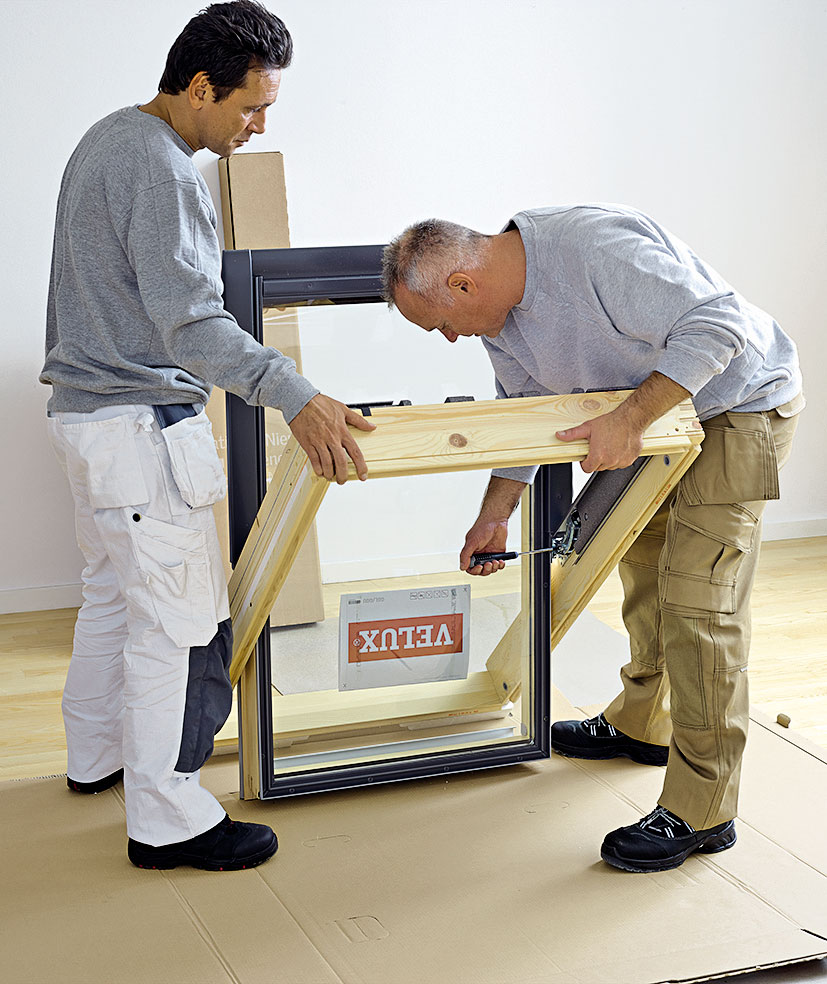

03 | Uvoฤพnenie vnรบtornรฉho krรญdla
Stlaฤenรญm tlaฤidiel na otoฤnom zรกvese okna pomocou skrutkovaฤa sa uvoฤพnรญ vnรบtornรฉ krรญdlo a rรกm sa jednoducho spustรญ na zem.

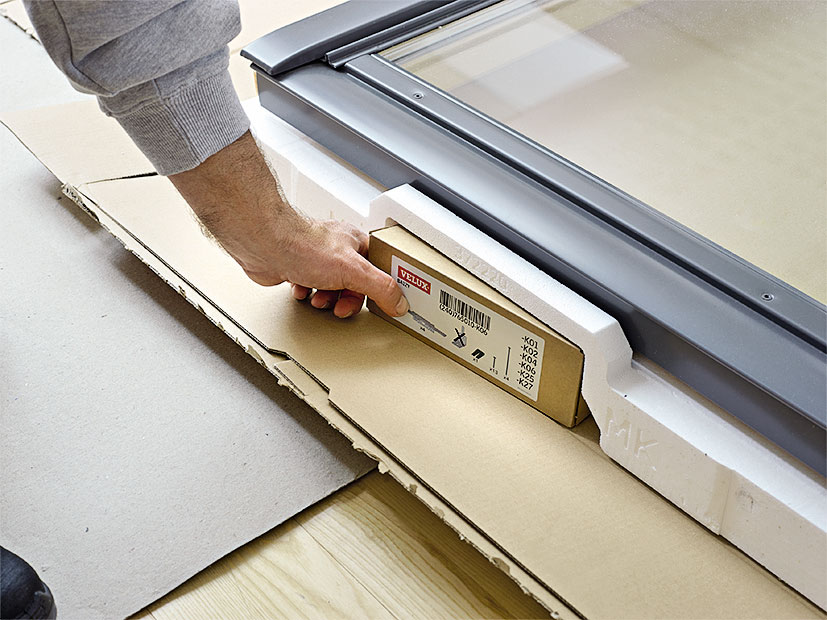

04 | Montáลพne uholníky

04 | Montรกลพne uholnรญky
Montรกลพne uholnรญky sรบ zabalenรฉ v samostatnej ลกkatuli v kartรณnovom obale okna. Univerzรกlne montรกลพne uholnรญky umoลพลˆujรบ namontovaลฅ okno v ลกtandardnej montรกลพnej vรฝลกke alebo ho zapustiลฅ o 4 cm hlbลกie do konลกtrukcie strechy. Varianty osadenia uholnรญkov sรบ vyznaฤenรฉ farebne odliลกnรฝmi ryskami na boฤnej strane rรกmu.

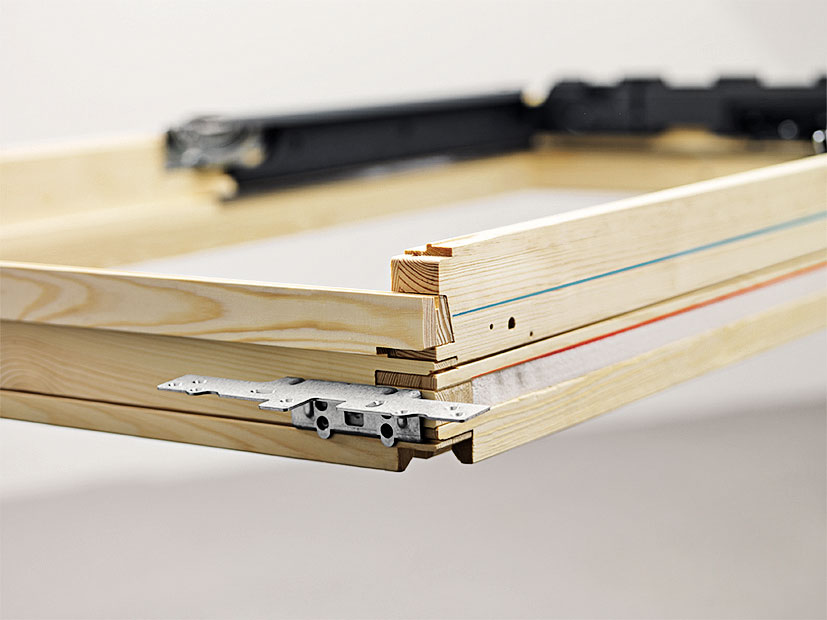

05 | Beลพné alebo zapustené osadenie

05 | Beลพnรฉ alebo zapustenรฉ osadenie
ฤŒervenรก ryska znรกzorลˆuje beลพnรฉ osadenie, modrรก ryska zapustenรฝ variant. Pri beลพnej montรกลพi je potrebnรฉ umiestniลฅ uholnรญky na hornรบ a spodnรบ ฤasลฅ rรกmu. Pouลพรญva sa lemovanie na ลกtandardnรบ montรกลพ. Pri zapustenรญ okna hlbลกie do streลกnej konลกtrukcie sa uholnรญky umiestnia na boฤnรบ stranu rรกmu. Pri montรกลพi sa musรญ pouลพiลฅ lemovanie na zapustenรบ montรกลพ.

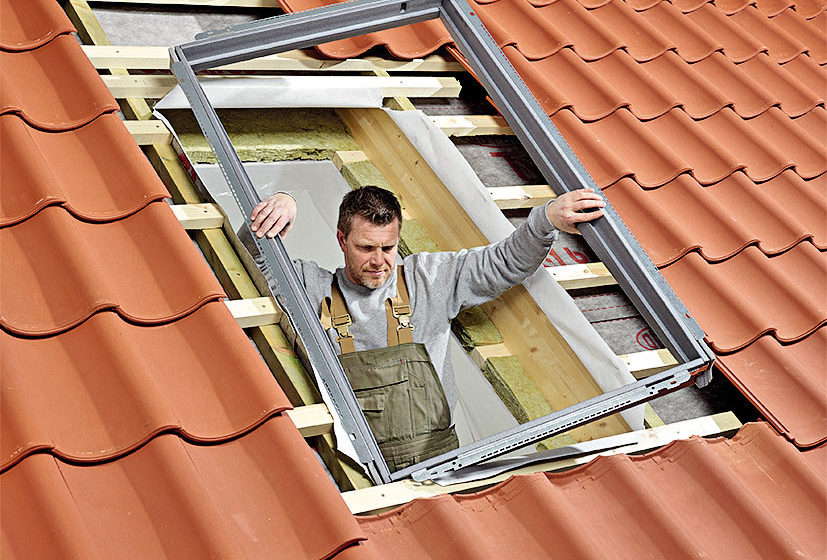

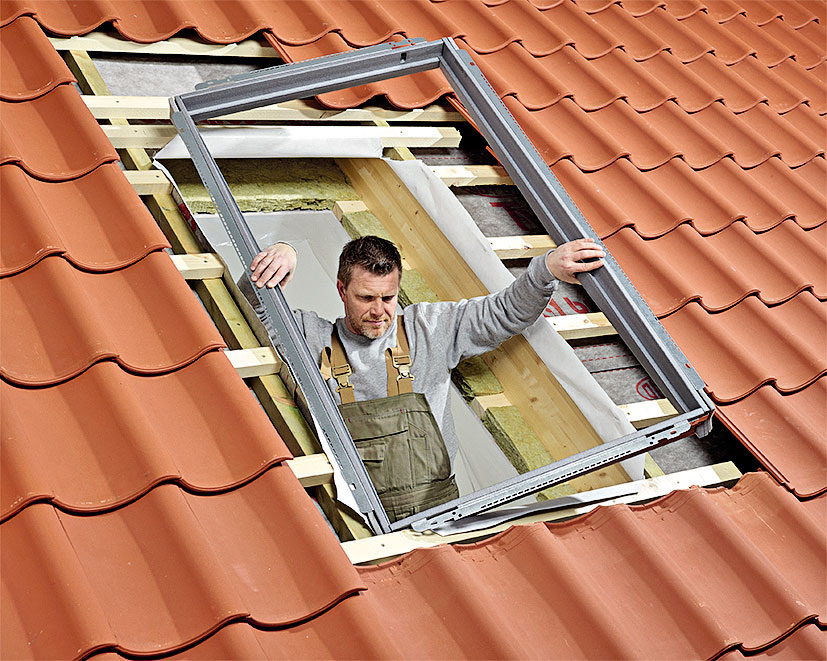

06 | Tepelnoizolaฤný rám

06 | Tepelnoizolaฤnรฝ rรกm
Na zabezpeฤenie lepลกej vonkajลกej izolรกcie okna je vhodnรฉ pouลพiลฅ tepelnoizolaฤnรบ sรบpravu. Obsahuje izolaฤnรฝ rรกm na zabezpeฤenie lepลกej izolรกcie medzi okennรฝm rรกmom a strechou, golier s plstenรฝm podkladom a samonosnรฝ drenรกลพny ลพliabok. Tepelnoizolaฤnรฝ rรกm sa osadรญ (na podpornรฉ laty) do pripravenรฉho otvoru v streลกnej konลกtrukcii.

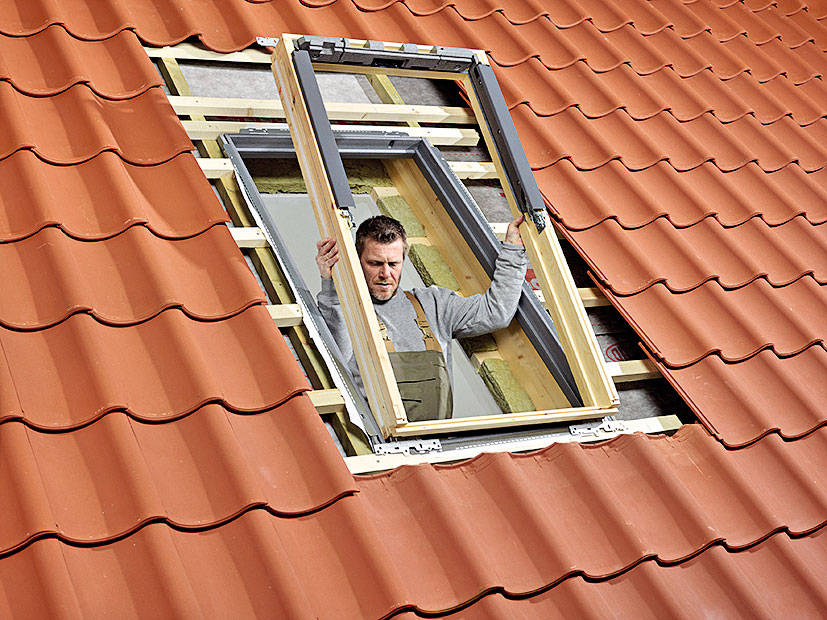

07 | Rám okna

07 | Rรกm okna
Na tepelnoizolaฤnรฝ rรกm sa nasadรญ rรกm streลกnรฉho okna bez okennรฉho krรญdla. Spojovacie a montรกลพne uholnรญky sรบ uลพ namontovanรฉ v rรกme.

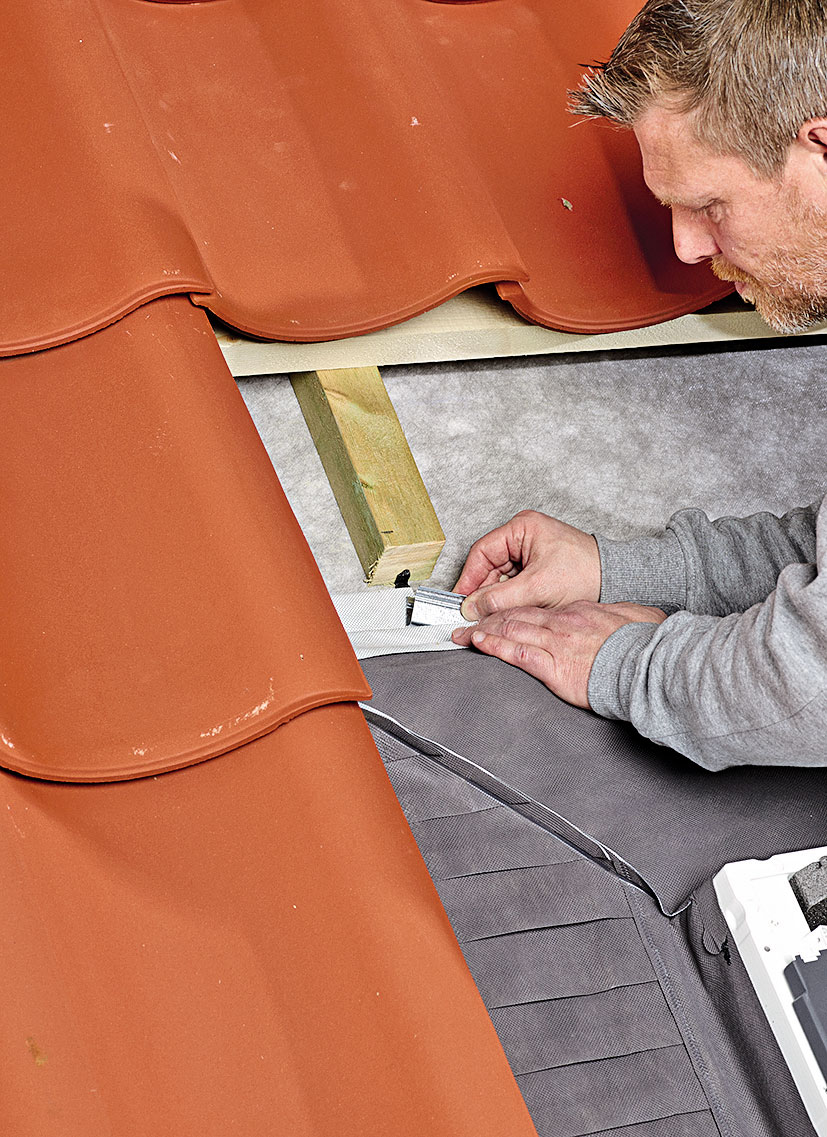

08 | Hydroizolaฤný golier

08 | Hydroizolaฤnรฝ golier
Po osadenรญ streลกnรฉho rรกmu sa na okno prilepรญ hydroizolaฤnรก fรณlia a pretiahne sa cez latovanie do vedฤพajลกieho poฤพa. V hornej ฤasti okna sa uloลพรญ drenรกลพny ลพliabok.

Info o produkte:

  • Streลกnรฉ okno z prรญrodnรฉho dreva so spodnรฝm ovlรกdanรญm, dolnรก pozinkovanรก kฤพuฤka, dvojรบrovลˆovรฝ vetracรญ systรฉm, filter proti prachu a hmyzu, ลกpeciรกlne tesnenie, bezpeฤnostnรฉ lepenรฉ sklo
  • Povrchovรก รบprava โ€“ priesvitnรฝ bezfarebnรฝ lak, moลพnรฉ oplechovanie โ€“ lakovanรฝ hlinรญk

Co budete potrebovaลฅ:

  • Streลกnรฉ okno so spodnรฝm ovlรกdanรญm; Velux Standard Plus GLL 1055 B
    veฤพkosลฅ okna MK06, 78 ร— 118 cm; 318 โ‚ฌ
  • Lemovanie so zatepฤพovacou sรบpravou pre ลกtandardnรบ hฤบbku ostenia ; Velux Lemovanie EDW (profilovanรก streลกnรก krytina s vรฝลกkou do 120 mm) MK06, 78 ร— 118 cm; 145 โ‚ฌ
  •  Vnรบtornรก รบprava  Sรบprava na montรกลพ ostenia Velux LSG 1000; oceฤพovรฝ rรกm, parotesnรก fรณlia BBX MK06, 78 ร— 118 cm; 66 โ‚ฌ
  • Rรฝchloreznรฉ skrutky
  •  Tepelnรก izolรกcia
  •  Sadrokartรณn
  • Nรกradie skrutkovaฤ, elektrickรฝ skrutkovaฤ, ยญelektrickรก vล•taฤka, vodovรกha

Oplechovanie

Oplechovanie a lemovanie streลกnรฉho okna tvoria spolu jeden celok, ktorรฝ chrรกni streลกnรฉ okno pred nepriaznivรฝm poฤasรญm. Vo variante streลกnรฉho okna Standard a Standard Plus je vyrobenรฉ z hlinรญka vo variante Premium aj z medi alebo titรกnzinku. Dodรกva sa ako sรบฤasลฅ balenia streลกnรฉho okna. Lemovanie zaisลฅuje vodotesnรฉ napojenie okna na streลกnรฝ plรกลกลฅ. Materiรกl lemovania musรญ byลฅ rovnakรฝ ako materiรกl oplechovania okna. Plisovanรก manลพeta je vลพdy vyrobenรก z lakovanรฉho hlinรญka v neutrรกlnej ลกedoฤiernej farbe, ktorรก je podobnรก farbe oplechovania z medi ฤi titรกnzinku po zรญskanรญ patiny. Lemovanie nie je sรบฤasลฅou balenia streลกnรฉho okna. Variant lemovania zรกvisรญ od typu streลกnej krytiny.

Lemovanie

Systรฉm lemovania odolnรฝ proti poฤasiu sa vyrรกba v ลกiestich variantoch โ€“ EDW pre profilovanรบ streลกnรบ krytinu do vรฝลกky vlny 120 mm, EDS pre plochรบ streลกnรบ krytinu s vรฝลกkou do 8 mm, EDW 2000 pre ลกtandardnรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 120 mm so zatepฤพovacou sรบpravou, EDS 2000 pre ลกtandardnรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 16 mm so zatepฤพovacou sรบpravou, EDJ 2000 pre zapustenรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 90 mm so zatepฤพovacou sรบpravou a EDN 2000 pre zapustenรบ hฤบbku osadenia a krytinu s maximรกlnou vรฝลกkou do 16 mm so zatepฤพovacou sรบpravou.
