Osadenie troch streลกnรฝch okien integrovanรฝch v jednom rรกme (pracovnรฝ postup)

Partneri sekcie:

Najฤastejลกou chybou pri montรกลพi je nedostatoฤnรก veฤพkosลฅ otvoru na vรฝseku. Tu treba braลฅ ohฤพad nielen na ฤistรบ vรฝลกku okna, ale poฤรญtaลฅ aj s ostenรญm a jeho nรกbehom.

Pred montรกลพou okna je potrebnรฉ pripraviลฅ otvor v streลกnej konลกtrukcii s ohฤพadom na veฤพkosลฅ okna a zatepฤพovacej sรบpravy.ย V mieste inลกtalรกcie okna sa vรคฤลกinou vymenรญ trรกm a okolitรฉ trรกmy sa staticky zabezpeฤia. Po รบprave krovu sa zhotovรญ latovanie, ktorรฉ je vhodnรฉ pretiahnuลฅ viac dopredu. Potom sa na latovanie prenesรบ rozmery okna so zatepฤพovacรญm rรกmom vrรกtane rezervy.

Spodnรก ฤasลฅ rรกmu okna mรก byลฅ 130 mm nad poslednou latou a 80 mm nad krytinou. Po vyrezanรญ otvoru sa odporรบฤa latovanie zospodu spojiลฅ s prieฤnou latou, ฤรญm sa vytvorรญ tzv. rรกmฤek. Hydroizolaฤnรก fรณlia sa rozreลพe krรญลพom naลกikmo, ohne cez latovanie po obvode montรกลพneho otvoru smerom von a predpรญsanรฝm spรดsobom sa prispinkuje na laty a kontralaty.

Pรกskou urฤenou na lepenie difรบznej fรณlie sa prelepia narezanรฉ rohy. Montรกลพ okna v ลกtandardnej montรกลพnej vรฝลกke umoลพลˆujรบ montรกลพne uholnรญky, ktorรฉ sรบ sรบฤasลฅou dodรกvky vrรกtane stredovรฉho uholnรญka.

Vybalenie okna

ล katuฤพu s oknom je potrebnรฉ rozbaliลฅ bez pouลพitia nรกradia, aby sa okno nepoลกkodilo. ล katuฤพa so streลกnรฝm oknom sa poloลพรญ na zem vodorovne zadnou stranou nadol a ลกkatuฤพa sa otvorรญ dvomi prstami v mieste perforรกcie. Po vytiahnutรญ zo ลกkatule sa okno zdvihne do zvislej polohy a obidve pohyblivรฉ krรญdla sa pretoฤia.

Potom sa postavรญ na hornรบ ฤasลฅ pretoฤenรฝch krรญdiel. Stlaฤenรญm tlaฤidiel na otoฤnom zรกvese skrutkovaฤom sa vnรบtornรฉ krรญdla uvoฤพnia a rรกm sa spustรญ na zem. Pohyblivรฉ krรญdla okna sa vyberรบ, vฤaka ฤomu bude jeho vรกha niลพลกia a nebude hroziลฅ rozbitie skla krรญdiel.

Osadenie rรกmu

Na podpornรฉ laty do pripravenรฉho otvoru v streลกnej konลกtrukcii sa osadรญ rรกm zatepฤพovacej sรบpravy. Sรบprava sa skladรก zo ลกtyroch ฤastรญ a zatepฤพuje celรฉ okno. Obsahuje aj manลพetu z hydroizolaฤnej fรณlie a samonosnรฝ drenรกลพny ลพliabok. Do pripravenรฉho rรกmu zatepฤพovacej sรบpravy sa osadรญ rรกm streลกnรฉho okna bez pohyblivรฝch okennรฝch kdrรญdiel.

Montรกลพne uholnรญky sa namontujรบ vopred na rรกm. Osadenรฝ rรกm sa vyrovnรก pomocou vodovรกhy a v kaลพdom rohu zafixuje montรกลพnymi uholnรญkmi. Po osadenรญ streลกnรฉho okna sa prilepรญ hydroizolaฤnรก fรณlia a pretiahne cez latovanie do susednรฉho poฤพa. Rohovรฉ klapky majรบ presah, vฤaka ktorรฉmu moลพno dosiahnuลฅ dรดkladnรฉ napojenie na rรกm.

Skladanรก ฤasลฅ limca sa nasunie cez laty a tie sa tรฝm tesne a bezpeฤne pripoja. Pripravรญ sa drenรกลพny ลพliabok, zloลพรญ po celej dฤบลพke a poloลพรญ cez kontralaty, ktorรฉ sa podฤพa montรกลพneho nรกvodu prereลพรบ. Pozor na fรณliu, ktorรก sa nesmie pri rezanรญ kontralรกt prerezaลฅ. Na jednej strane okna ลพliabok prilieha na kontralaty, potom mierne klesรก a konฤรญ sa za poslednou kontralatou mimo okna na jeho boku.

Po odstrรกnenรญ kรบskov prerezanej kontralaty sa ลพliabok priloลพรญ na fรณliu a zo spodnej ฤasti liลกty, kde sa nachรกdza spรคtnรฝ ohyb, sa fรณlia prereลพe na รบroveลˆ poslednej kontralaty. Urobรญ sa mierny rez smerom nahor a liลกta sa vloลพรญ tak, aby vrchnรก ฤasลฅ fรณlie รบstila do ลพliabku. Prikotvรญ sa skrutkami do trรกmu.

INFO O MATERIรLI:
ยป Kombinรกcia troch streลกnรฝch okien integrovanรฝch v jednom rรกme s boฤnรฝmi oknami zostavy otvรกranรฝmi pomocou hornej rรบฤky a s prostrednรฝm fixnรฝm neotvรกravรฝm oknom; vhodnรฉ pre strechy so sklonom 15 aลพ 90ยฐ, zasklenie: nรญzkoenergetickรฉ trojsklo, รบtlm hluku: 37 dB.

Uloลพenie streลกnej krytiny a lemovania

V ฤalลกom kroku sa v ฤasti pod streลกnรฝm oknom uloลพรญ streลกnรก krytina. Potom sa pripravรญ lemovanie. Jeho spodnรฝ diel sa vytvaruje podฤพa streลกnej krytiny. Pri streลกnej krytine s vysokou vlnou je potrebnรฉ vzhฤพadom na tvarovanie lemovania hornรฉ ฤasti oblรบkov zrezaลฅ kotรบฤom, tzv. zraziลฅ hranu a to pribliลพne 50 mm od vrchnej ฤasti ลกkridly nadol.

Montรกลพ lemovania sa zaฤne montรกลพou spodnรฉho dielu. Zo spodnej ฤasti pevnรฉho segmentu okna, t. j. nepohyblivรฉho krรญdla, sa odstrรกni vrchnรฝ krycรญ plech. Po vytvarovanรญ a ukotvenรญ spodnรฉho dielu sa krycรญ plech vrรกti na pevnรฝ segment okna. Po dokonฤenรญ spodnej ฤasti oplechovania sa namontujรบ boฤnรก a hornรก ฤasลฅ lemovania a doplnkovรฉ liลกty.

Na montรกลพ oplechovania nie je potrebnรฉ pouลพiลฅ nรกradie ani skrutky. Oplechovanie boฤnรฉho a hlavnรฉho rรกmu sa iba zacvakne. K drรกลพke boฤnรฉho lemovania na bokoch sa doloลพรญ streลกnรก krytina vo vzdialenosti 30 aลพ 60 mm. Nakoniec sa doloลพรญ streลกnรก krytina nad oknom, mala by sa konฤiลฅ pribliลพne 60 aลพ 150 mm nad oknom.

Na dodrลพanie tejto hodnoty je potrebnรฉ krytinu prรญsluลกne skrรกtiลฅ. Potom sa nasadia obidve pohyblivรฉ krรญdla okna. Po osadenรญ okna nasleduje montรกลพ ostenia v interiรฉri.

POZOR!

Kontrola osadenia rรกmu
Po osadenรญ okna je potrebnรฉ nasadiลฅ spรคลฅ krรญdla a potom vyskรบลกaลฅ kaลพdรฉ krรญdlo otvoriลฅ a zavrieลฅ niekoฤพkokrรกt za sebou, aby sa overilo, ฤi krรญdla nie sรบ skrรญลพenรฉ, dobre sedia a medzi rรกmom a krรญdlom je rovnakรก medzera vo vลกetkรฝch smeroch. Po vycentrovanรญ moลพno celรฝ rรกm prikotviลฅ.

Chyby pri montรกลพi
Najฤastejลกou chybou pri montรกลพi je nedostatoฤnรก veฤพkosลฅ otvoru na vรฝseku. Tu treba braลฅ ohฤพad nielen na ฤistรบ vรฝลกku okna, ale poฤรญtaลฅ aj s ostenรญm a jeho nรกbehom. Od okna vedie ostenie a aลพ potom nadvรคzuje rรกm. Pri novostavbe je potrebnรฉ poฤรญtaลฅ s veฤพkosลฅou otvoru v projekte strechy. Ak sa bude vymieลˆaลฅ existujรบce okno za vรคฤลกie, je potrebnรฉ podmienky montรกลพe konzultovaลฅ so statikom.

ฤŒo budete potrebovaลฅ

  • Streลกnรฉ okno
    VELUX GGLS
    typ okna: Premium GGls, zasklenie: 66, FFKF06 188 ร— 118 cm alebo FFKF08 188 ร— 140 cm, ks = od 1 705 โ‚ฌ
  • Zatepฤพovacia sรบprava
    Zatepฤพovacia sada VELUX BDX
    s manลพetou s hydroizolaฤnou fรณliou BFX
  • Lemovanie
    Zateplenรฉ lemovanie VELUX EDWS
    so zatepฤพovacรญm rรกmom, hydroizolaฤnou fรณliou BFX a drenรกลพnym ลพliabkom
  • Manลพeta
    Manลพeta z parotesnej fรณlie VELUX BBx
  • Pรกska na lepenie difรบznej fรณlie
  • Nรกradie a pomรดcky
    skrutkovaฤ
    rezaฤka na sadrokartรณn
    odlamovacรญ nรดลพ
    sponkovaฤka

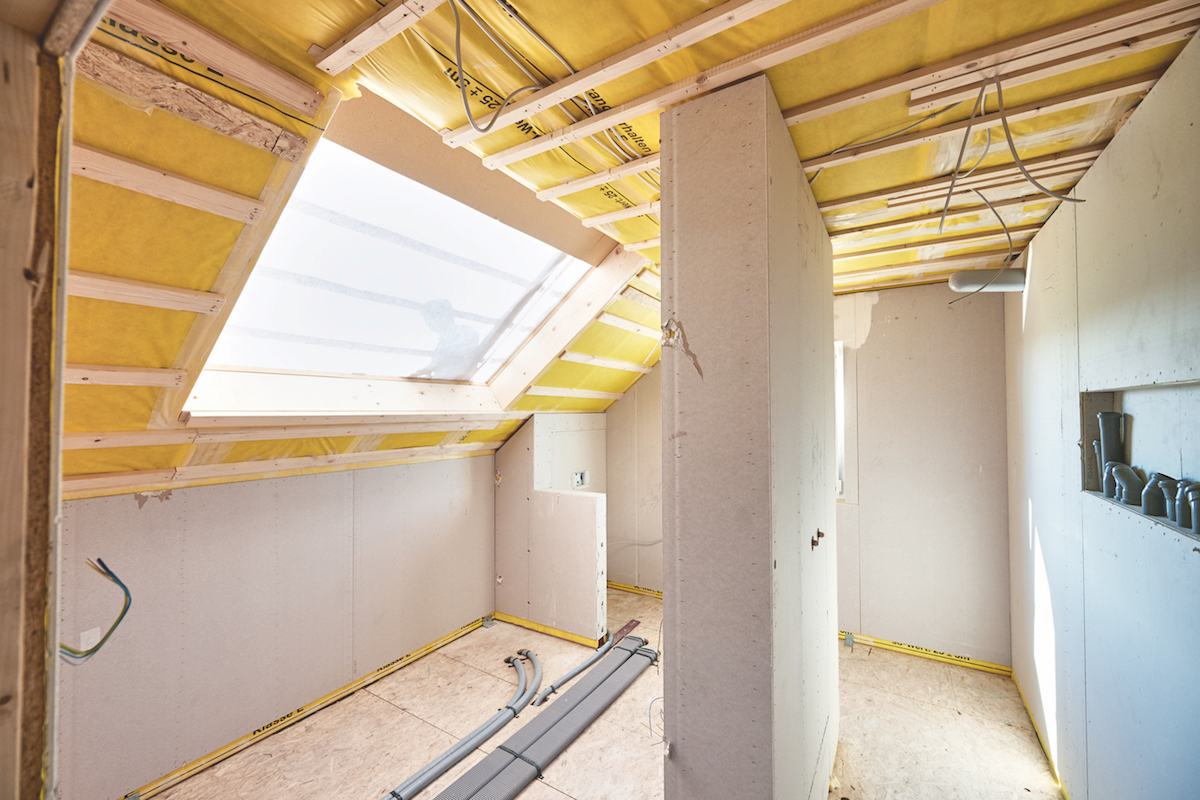

01 | Prรญprava otvoru

Otvor v streลกnej konลกtrukcii sa pripravรญ s ohฤพadom na veฤพkosลฅ okna a zatepฤพovacej sรบpravy. Na latovanie sa prenesรบ rozmery okna so zatepฤพovacรญm rรกmom vrรกtane rezervy. Po vyrezanรญ otvoru sa latovanie zospodu spojรญ s prieฤnou latou, ฤรญm sa vytvorรญ tzv. rรกmฤek.

01 | Prรญprava otvoru
01 | Prรญprava otvoru | Zdroj: Velux

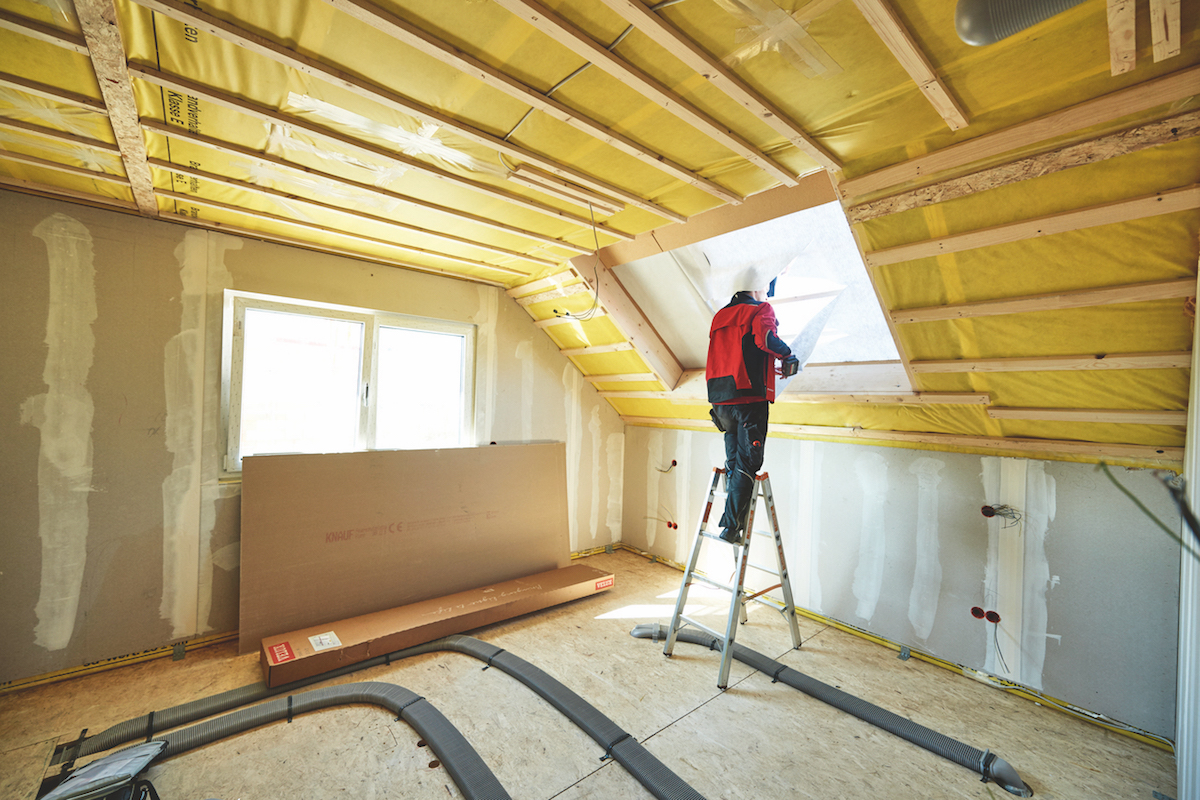

02 | รšprava hydroizolaฤnej fรณlie

Hydroizolaฤnรก fรณlia sa rozreลพe krรญลพom naลกikmo, ohne cez latovanie po obvode montรกลพneho otvoru smerom von a prispinkuje na laty a kontralaty. Narezanรฉ rohy sa prelepia pรกskou urฤenou na lepenie difรบznej fรณlie.

02 | รšprava hydroizolaฤnej fรณlie
02 | รšprava hydroizolaฤnej fรณlie | Zdroj: Velux

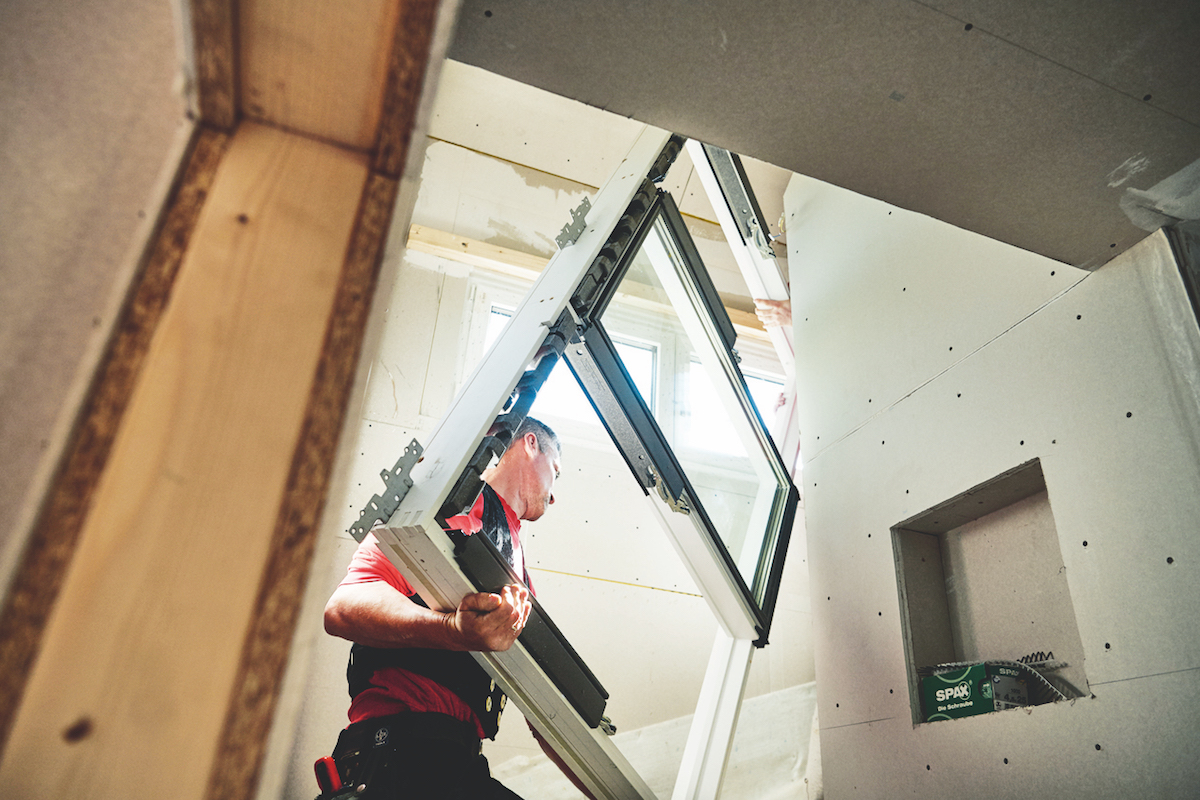

03 | Manipulรกcia s rรกmom okna

Po vybalenรญ zo ลกkatule sa stlaฤenรญm tlaฤidiel na otoฤnom zรกvese skrutkovaฤom uvoฤพnia vnรบtornรฉ krรญdla a rรกm sa spustรญ na zem. Pohyblivรฉ krรญdla okna sa vyberรบ, vฤaka ฤomu bude jeho vรกha niลพลกia a nebude hroziลฅ rozbitie sklenenรฝch krรญdiel pri manipulรกcii s rรกmom. Montรกลพ okna v ลกtandardnej montรกลพnej vรฝลกke umoลพลˆujรบ montรกลพne uholnรญky.

03 | Manipulรกcia s rรกmom okna
03 | Manipulรกcia s rรกmom okna | Zdroj: Velux

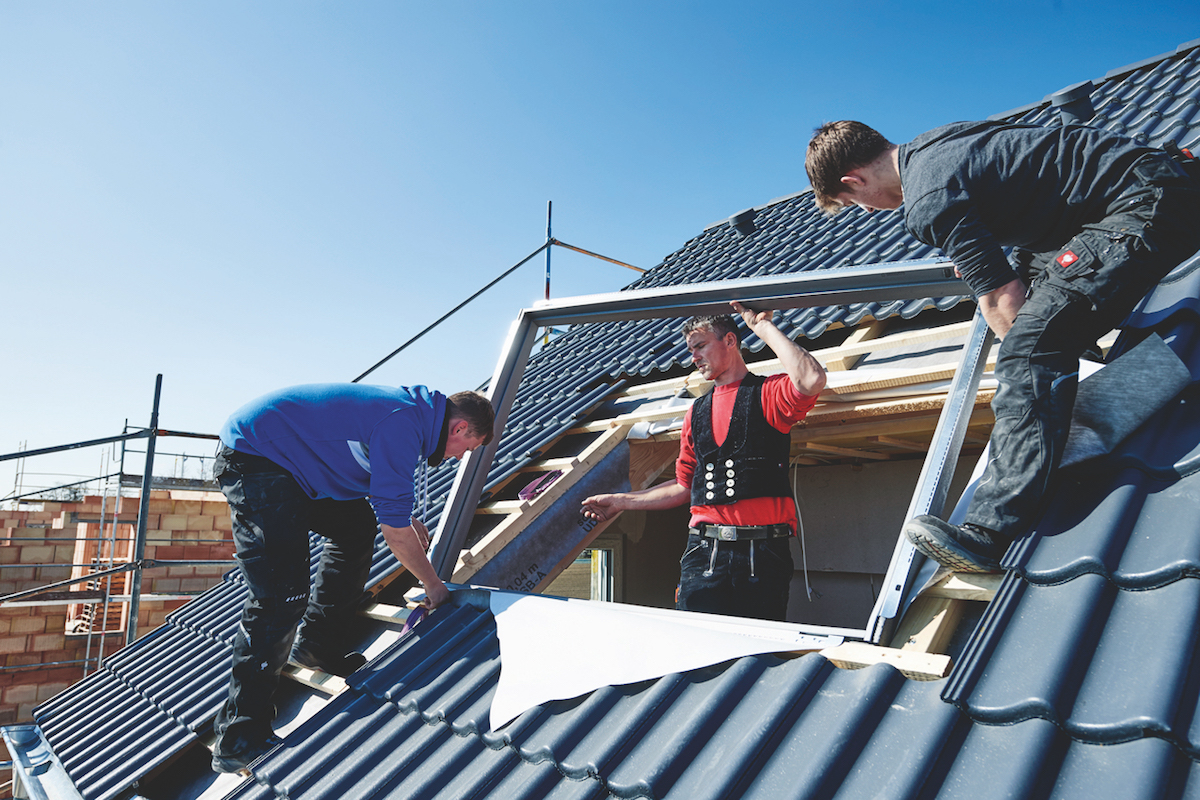

04 | Osadenie zatepฤพovacej sรบpravy

Na podpornรฉ laty do pripravenรฉho otvoru v streลกnej konลกtrukcii sa osadรญ rรกm zatepฤพovacej sรบpravy.

04 | Osadenie zatepฤพovacej sรบpravy
04 | Osadenie zatepฤพovacej sรบpravy | Zdroj: Velux

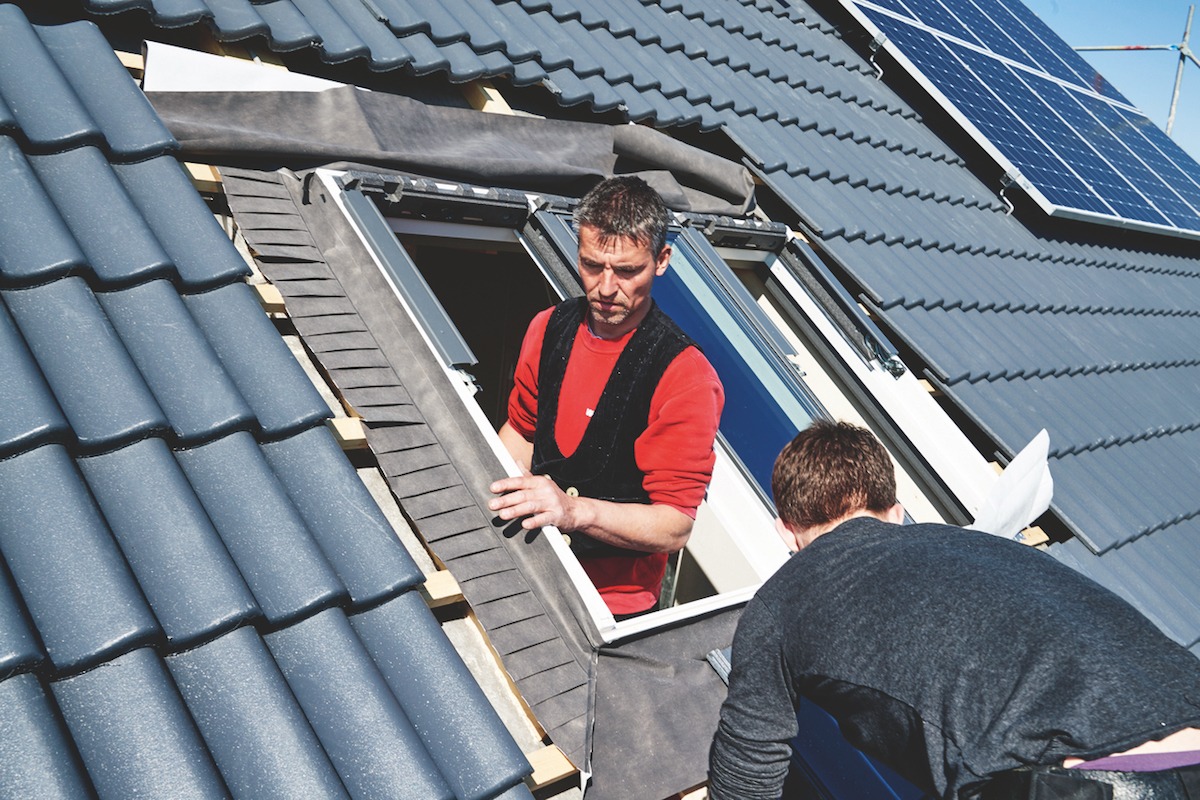

05 | Osadenie rรกmu a hydroizolรกcia

Do pripravenรฉho rรกmu zatepฤพovacej sรบpravy sa osadรญ rรกm streลกnรฉho okna bez pohyblivรฝch kdrรญdiel. Vyrovnรก sa podฤพa vodovรกhy a v kaลพdom rohu zafixuje pomocou montรกลพnych uholnรญkov. Na osadenรฝ rรกm sa prilepรญ hydroizolaฤnรก fรณlia a pretiahne cez latovanie do susednรฉho poฤพa.

05 | Osadenie rรกmu a hydroizolรกcia
05 | Osadenie rรกmu a hydroizolรกcia | Zdroj: Velux
