Parozรกbrana zย ลฅaลพkรฉho asfaltovanรฉho pรกsu alebo ฤพahkรฉho typu?

Partneri sekcie:

Je nevyhnutnรฉ aplikovaลฅ len parozรกbranu z ลฅaลพkรฉho asfaltovanรฉho pรกsu vโ€ฏลกikmej streche z dรดvodu perforรกcie kotviacimi skrutkami? Aplikรกcia nadkrokvovรฝch tepelnoizolaฤnรฝch dosiek PIR (tvrdรก polyuretรกnovรก pena na bรกze izokianurรกtu) sa stรกle rozลกiruje a s tรฝmto trendom sa zvyลกuje aj konkurencia vรฝrobcov ฤi dovozcov PUR a PIR izolรกciรญ.

o8
t3
t2
t1
11puren
10puren
09puren
07puren

Zvyลกujรบca sa konkurencia vedie k argumentom a tvrdeniam, ktorรฉ nezodpovedajรบ realite. Skladby ลกikmรฝch zateplenรฝch striech sa realizujรบ z minerรกlnej izolรกcie vloลพenej medzi krokvy a nad ฤi pod krokvy. Z interiรฉrovej strany sa aplikujรบ parozรกbrany ฤพahkรฉho typu, ktorรฉ vykazujรบ vysokรฝ stupeลˆ difรบzneho odporu a z exteriรฉrovej strany zas poistnรฉ difรบzne otvorenรฉ membrรกny s malรฝm difรบznym odporom (obr. 1). Nadkrokvovรฉ zateplenie PIR izolรกciou sa kladie na celoploลกnรฉ debnenie alebo priamo na krovy (obr. 2). PIR izolรกcia sa vyrรกba v dvoch modifikรกciรกch. S vysokรฝm stupลˆom difรบzneho odporu, s obojstrannou vrstvou z ฤistรฉho hlinรญka alebo ako difรบzne otvorenรก izolรกcia s obojstrannou vrstvou na bรกze papiera alebo sklotextilu.

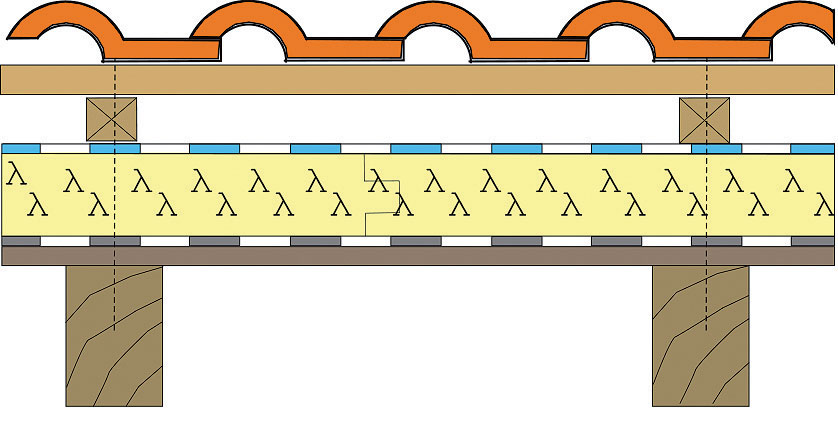

1. Aplikácia parozábrany ฤพahkého typu a poistnej difúzne otvorenej membrány.

1. Aplikรกcia parozรกbrany ฤพahkรฉho typu a poistnej difรบzne otvorenej membrรกny.

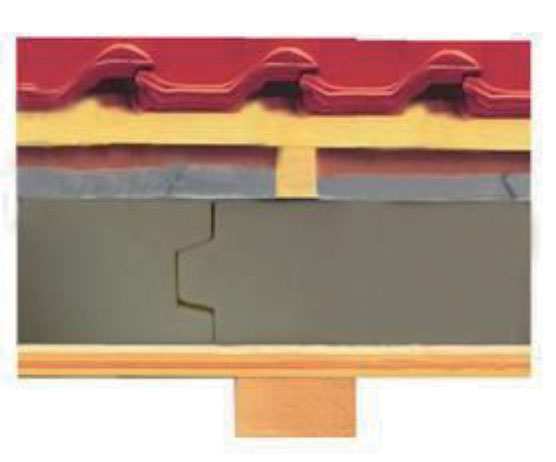

2. Uloลพenie nadkrokvového zateplenia PIR.

2. Uloลพenie nadkrokvovรฉho zateplenia PIR.

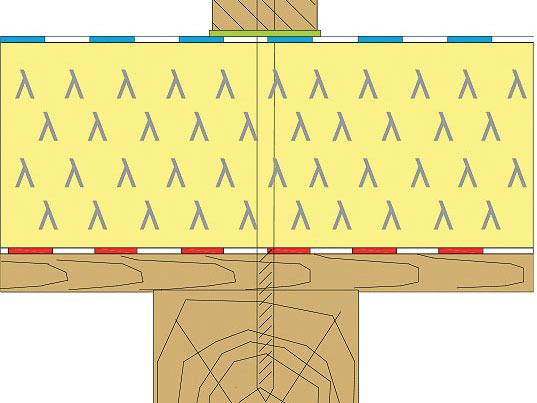

Izolaฤnรฉ dosky vykazujรบ ลกkรกrovรบ netesnosลฅ, a preto je potrebnรฉ pod nimi celoploลกne aplikovaลฅ parozรกbranu alebo maลฅ vyrieลกenรฝ vzduchotesnรฝ spoj dosky. Kotvenie streลกnรฉho plรกลกลฅa sa realizuje kotviacimi skurtkami cez kontralaty, poistnรบ hydroizolรกciu, tepelnรบ izolรกciu, parozรกbranu a debnenie do krokiev (obr. 3). Parozรกbrana musรญ byลฅ tesnรก rovnako ako celรก vrstva. Pri montรกลพi parozรกbrany ฤพahkรฉho typu pod krokvami v kombinรกcii s minerรกlnou izolรกciou medzi krokvami vznikajรบ netesnosti v mieste spojov jednotlivรฝch pรกsov parozรกbrany, v mieste napojenia na okolitรฉ konลกtrukcie a perforรกciรญ od skurtiek, elektroinลกtalรกciรญ a pod. Pri aplikรกcii parozรกbrany pod krokvami sa dosiahne pribliลพne desaลฅ percent z hodnoty deklarovanรฉho faktora difรบzneho odporu. Potom sรบ vรฝpoฤet a realita รบplne odliลกnรฉ. Z tohto dรดvodu vznikajรบ najฤastejลกie poruchy pri skladbรกch s minerรกlnou izolรกciou medzi krokvami. Pri aplikรกcii parozรกbrany nad krokvami na celoploลกnom podklade sa deklarovanรฉ hodnoty faktora difรบzneho odporu vรคฤลกinou dosiahnu. Pri nadkrokvovom zateplenรญ sa aplikuje parozรกbrana na pevnรฝ celoploลกnรฝ podklad. Parozรกbrany ฤพahkรฉho typu majรบ v spojoch integrovanรฉ lepiace pรกsky, vฤaka ฤomu je spรกjanie na pevnom podklade bezpeฤnรฉ. Na parozรกbranu sa nรกsledne kladรบ izolaฤnรฉ dosky PIR, ktorรฉ sa cez kontralatu kotvia do krokiev. Perforรกcia parozรกbrany vznikรก v mieste debnenรญ, v mieste krokiev.

3. Kotvenie strešného plášลฅa.

3. Kotvenie streลกnรฉho plรกลกลฅa.

Tvrdenie

Netesnosลฅ parozรกbran ฤพahkรฉho typu patrรญ medzi najฤastejลกie poruchy, a preto na zรกklade skรบsenostรญ odporรบฤame realizovaลฅ parotesnรบ a vzduchotesnรบ vrstvu pri zateplenรญ nad krokvami z asfaltovanรฝch pรกsov na celoploลกnom podklade.

Preฤo pouลพรญvaลฅ ako parozรกbranu ลฅaลพkรฉ asfaltovanรฉ pรกsy?

Vรคฤลกinou sa uvรกdzajรบ nasledujรบce dรดvody:

  • asfaltovanรฉ pรกsy neumoลพลˆujรบ perforรกciu okolo kotviacich skrutiek,
  • miesto priestupu skrutiek je vzduchotesnรฉ a vodotesnรฉ,
  • skrutka asfaltovanรฝ pรกs nepoลกkodรญ (neroztrhne),
  • v mieste spoja asfaltovanรฝch pรกsov je zaruฤenรก tesnosลฅ.

Uvedenรฉ argumenty sa implementujรบ do myslenia projektantov a pokrรฝvaฤskรฝch firiem, ktorรฉ sa len obtiaลพne orientujรบ v tom, ฤo je pravda a ฤo nie. Rozoberme si preto aplikรกciu parozรกbrany ฤพahkรฉho typu pri zateplenรญ nad krokvami na celoploลกnom podklade a pokรบsme sa nรกjsลฅ odpovede na otรกzky:

  1. Perforuje sa parozรกbrana kotviacimi skrutkami? Ak รกno, akรก veฤพkรก je tรกto perforรกcia?
  2. Infiltruje sa vnรบtornรฝ vzduch do exteriรฉru v mieste kotviacej skrutky?
  3. Kondenzuje vodnรก para na kotviacej skrutke? Ak รกno, akรก veฤพkรก je tรกto kondenzรกcia?
  4. Dochรกdza k teplotnรฉmu a vlhkostnรฉmu ovplyvลˆovaniu sprรกvania sa nadkrokvovej streลกnej konลกtrukcie aplikovanรญm parozรกbrany ฤพahkรฉho typu?

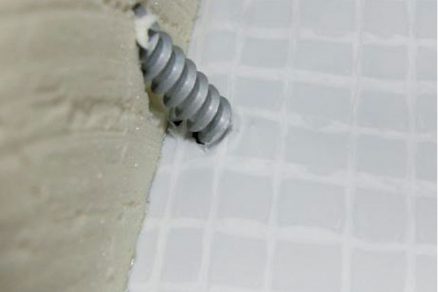

4. Prechod samoreznej skrutky cez izoláciu PIR pod uhlom 60°.

4. Prechod samoreznej skrutky cez izolรกciu PIR pod uhlom 60ยฐ.

Odpoveฤ na 1. otรกzku

Perforuje sa parozรกbrana kotviacimi skurtkami? Ak รกno, akรก veฤพkรก je tรกto perforรกcia?

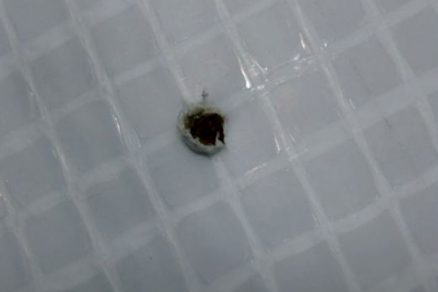

V praxi sa pouลพรญvajรบ dva typy skrutiek. So samozรกvrtnou hlavou alebo skrutkou na predvล•tanie. Pri overovacej skรบลกke sa sledovalo, ฤi sa parozรกbrana ฤพahkรฉho typu v mieste priestupu skrutky poลกkodรญ pri predvล•tanรญ alebo pri pouลพitรญ samozรกvrtnej skrutky. Po prechode samozรกvrtnej skrutky pod uhlom 60ยฐ cez izolรกciu PIR a parozรกbranu sa izolรกcia PIR odrezala tak, aby bol viditeฤพnรฝ priechod skrutky v mieste parozรกbrany (obr. 4 a 5). Na zรกklade toho bolo moลพnรฉ konลกtatovaลฅ, ลพe v mieste priechodu skrutky sa parozรกbrana nepoลกkodila. Parozรกbrana sa na skrutku navinula. Po demontรกลพi skrutky bolo v parozรกbrane vidieลฅ รบplne nepoลกkodenรฉ miesto. Na zรกklade toho moลพno konลกtatovaลฅ, ลพe pri prechode skrutky cez izolรกciu PIR sa parozรกbrana na celoploลกnom debnenรญ v mieste krokvy nepoลกkodรญ. Pri parozรกbrane ฤพahkรฉho typu sa parozรกbrana neperforovala โ€“ nepoลกkodila. Miesto priestupu tak moลพno povaลพovaลฅ za tesnรฉ.

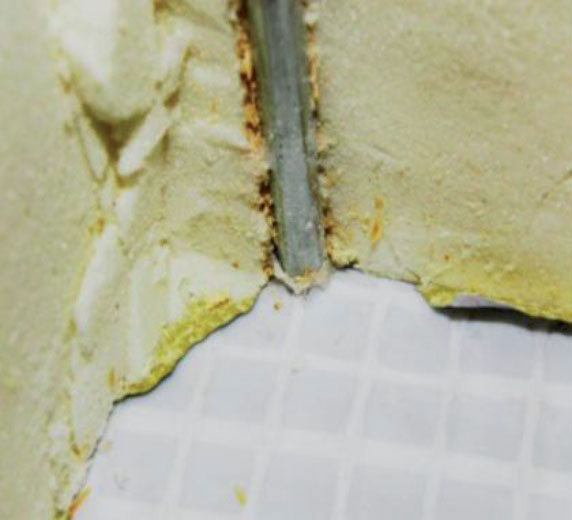

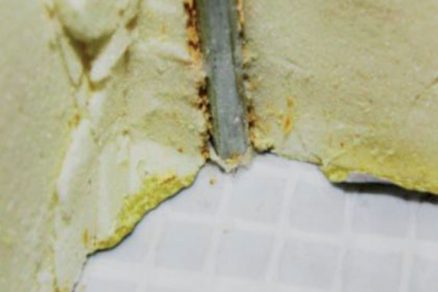

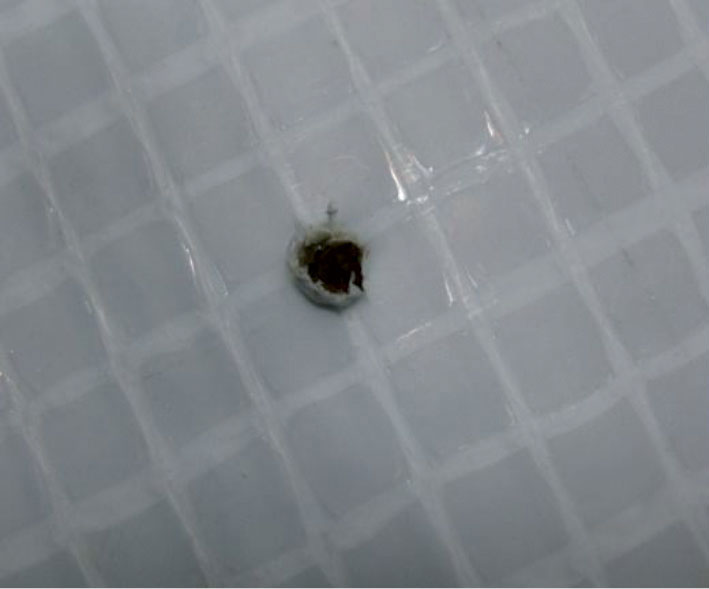

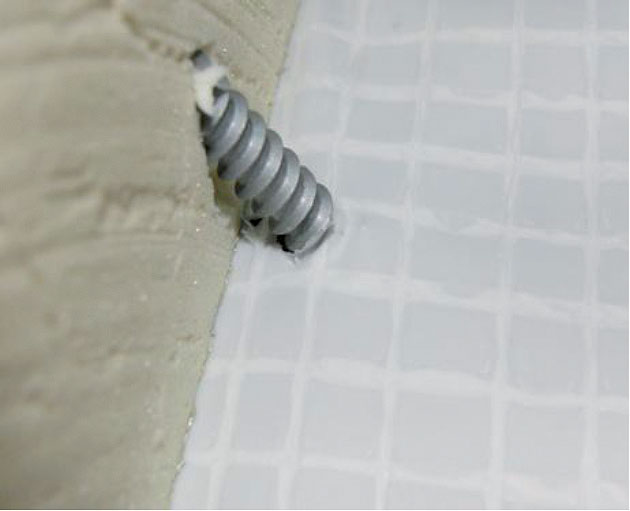

5. Priechod skrutky v mieste parozábrany.

5. Priechod skrutky v mieste parozรกbrany.

Odpoveฤ na 2. otรกzku

Infiltruje sa vnรบtornรฝ vzduch do exteriรฉru v mieste kotviacej skrutky?
Kotvenie skrutky nepoลกkodzuje parozรกbranu, prechรกdza cez plnรฉ debnenie do krokvy. Tesnosลฅ v dreve je preukรกzateฤพnรก. Vnรบtornรฝ vzduch preto nemรก moลพnosลฅ sa infiltrovaลฅ cez krokvy, debnenie a okolo skrutky v mieste parozรกbrany do vrstvy PIR izolรกcie. Priechod skrutky cez tepelnรบ izolรกciu je utesnenรฝ tzv. PIR pilinami (obr. 6). Okolo skrutky nevznikรก otvorenรฝ otvor, ktorรฝ by umoลพลˆoval voฤพnรฝ pohyb vzduchu. Priechod skrutky poistnou hydroizolรกciou je utesnenรฝ pod kontralatou tesniasim tmelom alebo butilovou pรกskou (obr. 7). mMoลพno konลกtatovaลฅ, ลพe pri priechode skrutky cez krokvu, debnenie, parozรกbranu, izolรกciu PIR, poistnรบ hydroizolรกciu a kontralatu sa vnรบtornรฝ vzduch neinfiltruje cez uvedenรฉ vrstvy do exteriรฉru. Miesto priestupu kotviacej skrutky je vzduchotesnรฉ.

6. Priechod skrutky cez tepelnú izoláciu PIR je utesnený pilinami.

6. Priechod skrutky cez tepelnรบ izolรกciu PIR je utesnenรฝ pilinami.

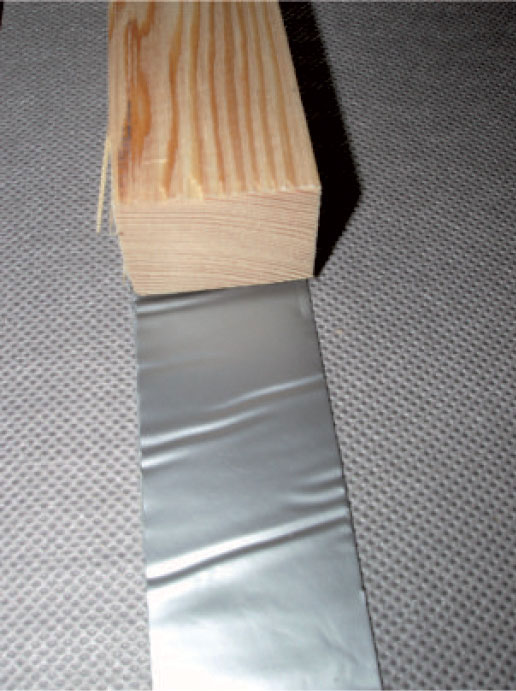

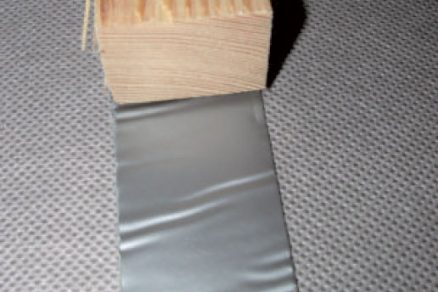

7. Priechod skrutky cez poistnú hydroizoláciu utesnený pod kontralatou butilovou páskou.

7. Priechod skrutky cez poistnรบ hydroizolรกciu utesnenรฝ pod kontralatou butilovou pรกskou.

Odpoveฤ na 3. otรกzku

Kondenzuje vodnรก para na kotviacej skrutke? Ak รกno, akรก veฤพkรก je tรกto kondenzรกcia?
Realizoval sa vรฝpoฤtovรฝ odhad rizika hromadenia vnรบtornej vlhkosti v oblasti skrutkovรฉho pripojenia nadkrokvovej tepelnej izolรกcie PIR. Pri montรกลพi strechy sa kovovรก skrutka upveลˆuje cez kontralatu a prechรกdza cez poistnรบ hydroizolaฤnรบ vrstvu, vrstvu tepelnej izolรกcie, parotesnรบ vrstvu, drevenรฉ debnenie a je ukotvenรก do nosnej drevenej krokvy do hฤบbky aspoลˆ 80 mm. Priemer drieku kovovej skrutky je 5,5 mm, vonkajลกรญ priemer zรกvitu je 7 mm.

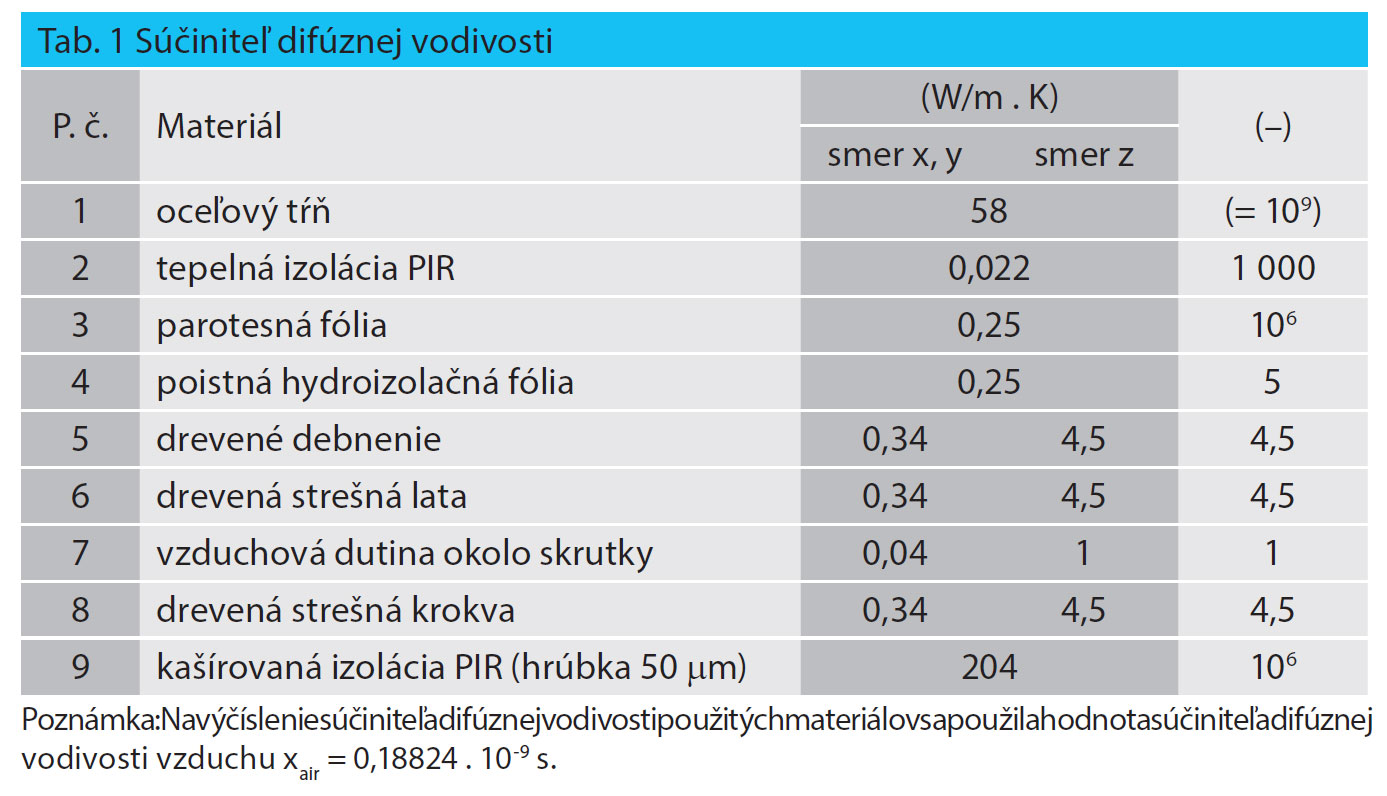

Zรกroveลˆ sa realizoval vรฝpoฤet mnoลพstva vnรบtornรฉho kondenzรกtu. Na tento รบฤel sa vรฝpoฤtom zistila hustota difรบzneho toku, ktorรฝ prรบdi vzduchovou dutinou medzi rovinami parotesnej fรณlie a poistnou hydroizolaฤnou vrstvou. Vo vzduchovej dutine okolo drieku kovovej skrutky je hodnota difรบzneho toku vodnej pary najvyลกลกia v porovnanรญ s ostatnรฝmi materiรกlmi, pretoลพe difรบzny tok vodnej pary zaujรญma vo vzduchu najvรคฤลกiu hodnotu. Vรฝpoฤty sa realizovali v prostredรญ vรฝpoฤtovรฉho systรฉmu ANSYS za predpokladu stacionรกrneho difรบzneho toku vodnej pary tak, ako je stanovenรก metodika vรฝpoฤtu roฤnej bilancie skondenzovanej a vypariteฤพnej vlhkosti v stene v sรบlade s platnรฝmi normatรญvnymi predpismi (ฤŒSN 73 0540-4) s okrajovรฝmi podmienkami uvedenรฝmi v ฤŒSN 73 054-3. Na tento รบฤel sa na objemovom fragmente najskรดr vypoฤรญtalo rozloลพenie teplรดt vo vรฝpoฤtovom fragmente pri okrajovรฝch podmienkach teploty ฮธi ai =โ€ฏ+21 ยฐC a relatรญvnej vlhkosti vnรบtornรฉho vzduchu ฯ•i = 50 %, resp. so zapoฤรญtanรญm predpรญsanej vรฝpoฤtovej prirรกลพky ฯ•i = 55 %.

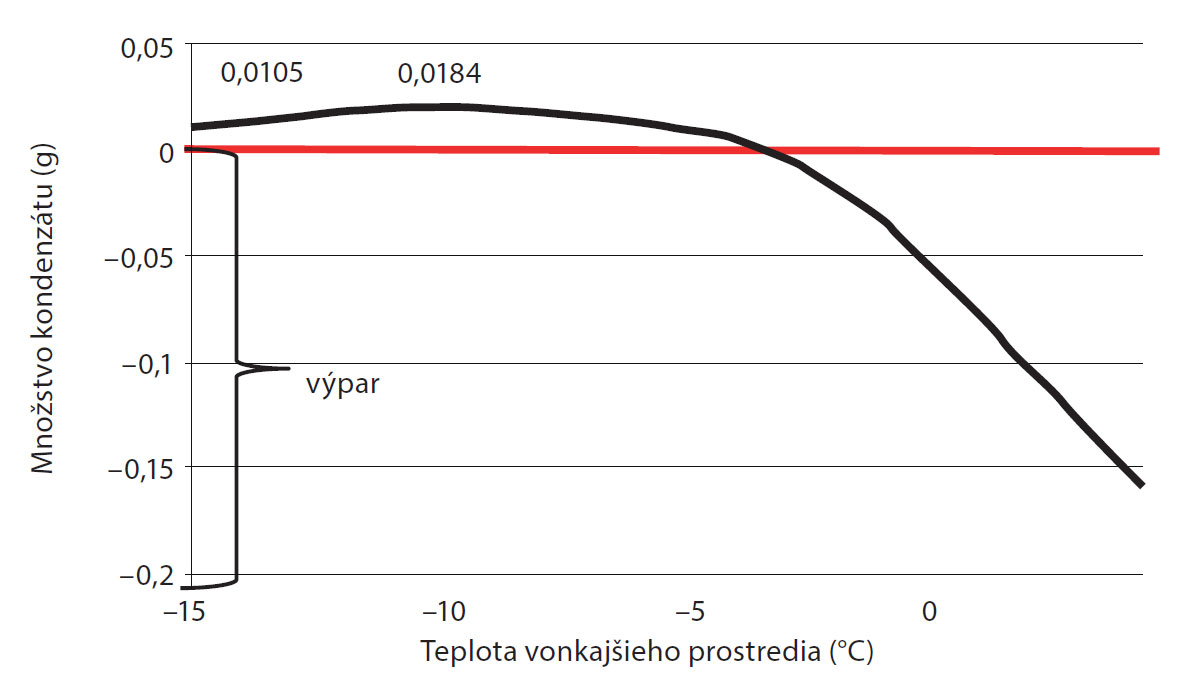

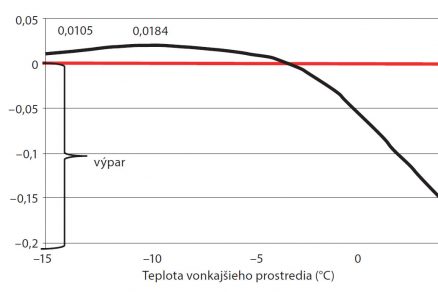

8. Priebeh mnoลพstva kondenzátu v segmente strechy vo vzduchovej dutine okolo kovovej skrutky v závislosti od teploty vonkajšieho vzduchu.

8. Priebeh mnoลพstva kondenzรกtu v segmente strechy vo vzduchovej dutine okolo kovovej skrutky v zรกvislosti od teploty vonkajลกieho vzduchu.

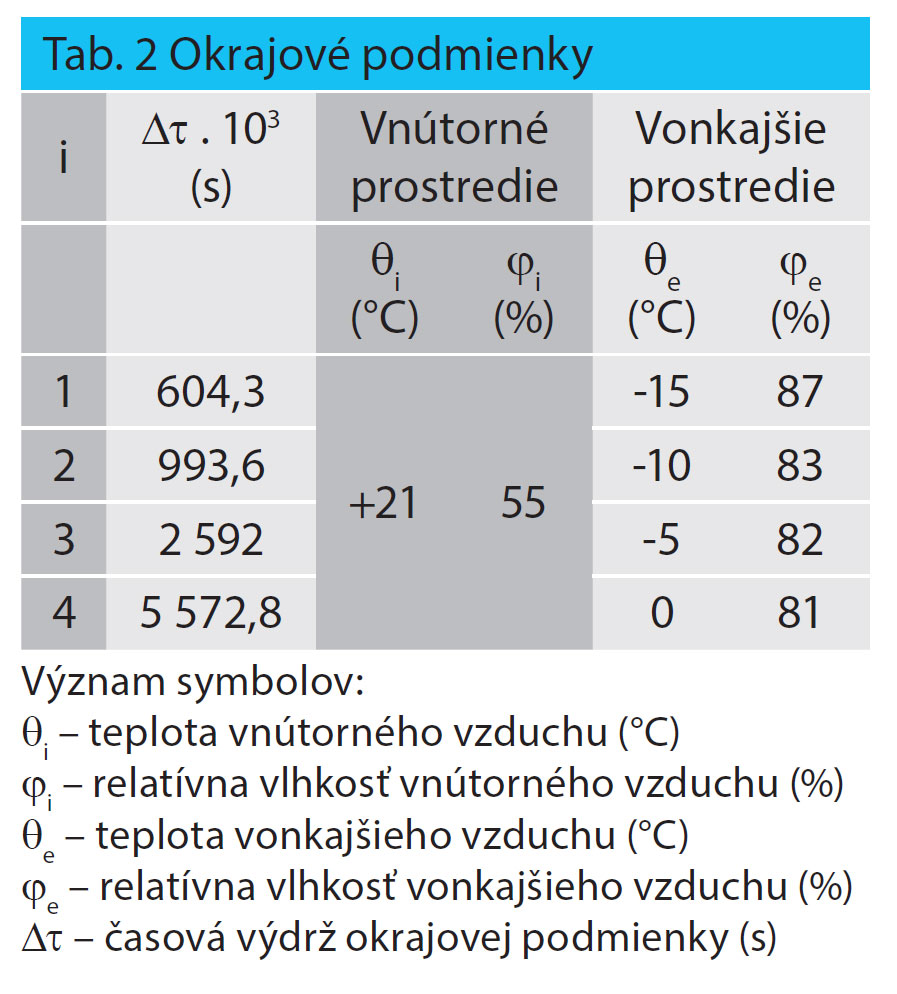

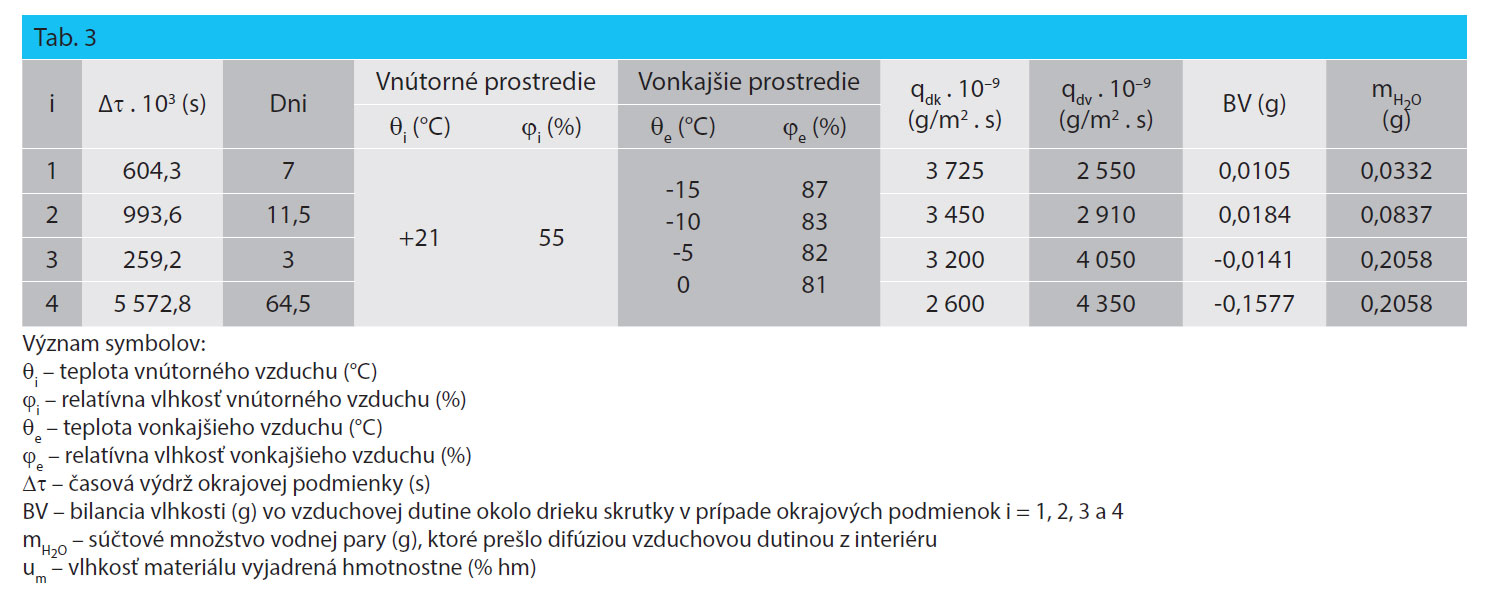

Na urฤenie vonkajลกรญch okrajovรฝch podmienok sa pouลพili deklarovanรฉ hodnoty ฤŒSN 73 054-3 pre roฤnรบ bilanciu skondenzovanej a odpariteฤพnej vlhkosti v stene. Podฤพa vรฝsledkov v tabuฤพke 3 je vidieลฅ, ลพe vo vzduchovej dutine vytvorenej okolo kovovรฉho drieku spojovacej skrutky nastรกva kondenzรกcia vlhkosti pri -10โ€ฏยฐC v mnoลพstve 0,018 g vody. Pre ฤalลกie teploty v rade uลพ nastane vรฝpoฤtovรฝ prebytok vรฝparov nad kondenzรกtom. Pri teplote vonkajลกieho vzduchu ฮธe = 0 ยฐC vลกak kondenzรกcia vlhkosti bezprostredne vo vzduchovej dutine okolo drieku kovovej skrutky nevznikรก. Kondenzรกcia je indikovanรก iba v hornej ฤasti tepelnej izolรกcie PIR a kovovej skrutky. Mnoลพstvo skondenzovanej vody vo vdzuchovej dutine okolo drieku kovovej skrutky sa zistilo ako rozdiel medzi hustotou difรบzneho toku, ktorรฝ prechรกdza z interiรฉru pod strechou cez perforรกciu parotesnej vrstvy s priemerom 7 mm a s hustotou difรบzneho toku zo vzduchovej dutiny perforรกciou kaลกรญrovanej dosky tepelnej izolรกcie PIR kovovou skrutkou do odvetrรกvanej vzduchovej medzery pod krytinou.

Skondenzovanรฉ mnoลพstvo vody je oznaฤenรฉ symbolom BV (gH2O). Z vรฝsledkov vรฝpoฤotu vyplรฝva, ลพe najvรคฤลกie mnoลพstvo sa vo vzduchovej medzere dosiahne pri teplote ฮธeโ€ฏ= โ€“10โ€ฏยฐC v mnoลพstve 0,018 g vody. Pre ฤalลกie teploty uลพ nastane vรฝpoฤtovรฝ prebytok vรฝparov nad kondenzรกtom. Pre nasledujรบce teploty vรฝpoฤtovรฉho radu je zbytoฤnรฉ dรดkaz realizovaลฅ, pretoลพe je celkom jasne badateฤพnรก prevaha mnoลพstva vรฝparov nad kondenzรกtom. Poznรกmka: kladnรก hodnota kondenzรกtu indikuje prรญtomnosลฅ kvapalnรฉho kondenzรกtu, v tomto prรญpade v maximรกlnom mnoลพstve necelej polovice kvapky vody. Zรกpornรก hodnota mnoลพstva kondenzรกtu indikuje vรฝpoฤtovรบ prevahu mnoลพstva vรฝparov nad mnoลพstvom kondenzรกtu.

Veliฤina mH2O vyjadruje mnoลพstvo vodnej pary nereรกlneho predpokladu, keฤ sa vodnรก para dostรกva cez parotesnรบ vrstvu do vzduchovej medzery, kde bez zvyลกku skondenzuje vo vrstve tepelnej izolรกcie, a toto mnoลพstvo vodnej pary skondenzuje (ide o prรญpad รบplne utesnenej dosky tepelnej izolรกcie s hlinรญkovou kaลกรญrovanou fรณliou, ktorรก neumoลพลˆuje vodnej pare prejsลฅ do vzduchovej vrstvy v nadstreลกnom priestore). V tom prรญpade by sa vytvorilo 0,206 g skvapalnenรฉho kondenzรกtu v ฤase, keฤ nastรกva vnรบtornรก kondenzรกcia vodnej pary v streche (to zodpovedรก zaลฅaลพeniu tepelnej izolรกcie pribliลพne tromi aลพ ลกtyrmi kvapkami vody na ploche pribliลพne 0,6โ€ฏร— 0,7 m, priฤom normovรก kvapka vody =โ€ฏ0,0476โ€ฏg).

Na zรกklade tรฝchto poznatkov moลพno konลกtatovaลฅ, ลพe konลกtrukcia detailu v oblasti spojovacej kovovej skrutky je z hฤพadiska rizika hromadenia vnรบtornej vlhkosti v streche uvedenรฉho konลกtrukฤnรฉho usporiadania bezpeฤnรก, pretoลพe malรฉ mnoลพstvo kondenzรกtu sa zo strechy spoฤพahlivo vyparรญ. Pritom si drevo ako konลกtrukฤnรฝ materiรกl zachovรกva v suchom stave zvyฤajnรบ materiรกlovรบ vlhkosลฅ. mNa zรกklade uvedenรฉho sa dรก tvrdiลฅ, ลพe v oblasti spojovacej kovovej skrutky je konลกtrukcia detailu z hฤพadiska rizika hromadenia vnรบtornej vlhkosti v streche bezpeฤnรก. Malรฉ mnoลพstvo kondenzรกtu sa spoฤพahlivo vyparรญ zo strechy. Pritom si drevo ako konลกtrukฤnรฝ materiรกl uchovรกva v suchom stave zvyฤajnรบ materiรกlovรบ vlhkosลฅ um โˆˆ [8; 12] % hm.

Odpoveฤ na 4. otรกzku

Dochรกdza k teplotnรฉmu a vlhkostnรฉmu ovplyvลˆovaniu sprรกvania sa nadkrokvovej streลกnej konลกtrukcie aplikovanรญm parozรกbrany ฤพahkรฉho typu?
Aplikรกcia parozรกbrany ฤพahkรฉho typu v zateplenรญ nad krokvami na celoploลกnom podklade je รบplne bezpeฤnรฝm a funkฤnรฝm rieลกenรญm. Tvrdenie, ลพe iba asfaltovanรฉ parozรกbrany sรบ schopnรฉ zaruฤiลฅ parotesniacu a vzduchotesniacu funkciu, sa ukรกzalo ako mylnรฉ a obchodnรญcky zavรกdzajรบce rieลกenie.

TEXT: Ing. Ludฤ›k Kovรกล™, Puren GmbH
FOTO + OBRรZKY: Puren GmbH

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
