Perforovanรฝ strop zo sadrovlรกknitรฝch dosiek

Partneri sekcie:

Vย oktรณbri 2012 otvorilo svoje brรกny novรฉ nรกvลกtevnรญcke centrum zรกmku Schรถnbrunn. Nรกvลกtevnรญci sa mรดลพu teลกiลฅ zย najmodernejลกej techniky aย rozsiahleho servisu, zรกroveลˆ sa mรดลพu pokรบsiลฅ vย stropnej inลกtalรกcii nรกjsลฅ tvรกre cisรกrskeho pรกru Sissi aย Frantiลกka Jozefa I. Roฤne navลกtรญvi viedenskรฝ barokovรฝ zรกmok viac ako 2,5 miliรณna turistov.

02fermacell big image
09fermacell big image
08fermacell big image
07fermacell big image
05fermacell big image
04fermacell big image
03fermacell big image
perforovany strop zo sadrovlaknitych dosiek 6834 big image

Za nรกpadom stropnej inลกtalรกcie stojรญ tรญm architektov zย rakรบskeho Grazu โ€“ weeSt-graz. Nรกroฤnรบ รบlohu profesionรกlne zrealizovali ลกpecialisti zย firmy Pagitsch sย pouลพitรญm sadrovlรกknitรฝch dosiek.

Vย Gardetrakte, vย priestoroch ฤพavรฉho vchoยญdu kย ฤestnรฉmu dvoru, vzniklo novรฉ nรกvลกtevยญnรญcke centrum zรกmku Schรถnbrunn. Celkovรฉ nรกklady na realizรกciu presiahli 5 miliรณnov eur. Priestory recepcie preลกli radikรกlnou modernizรกciou: priestrannรฉ zรณny predaja vstupeniek (ลกesลฅ pokladnรญ namiesto pรดvodnรฝch ลกtyroch) pre jednotlivcov aย ฤalลกie predajnรฉ automaty zaruฤujรบ rรฝchle vybavenie nรกvลกtevnรญkov. Ponuka sluลพieb je doplnenรก komfortnรฝmi odpoฤinkovรฝmi zรณnami, zodpovedajรบcou gastronรณmiou, dobre vybavenรฝm obchodom aj sanitรกrnym zariadenรญm. Projekt poฤรญta sย kapacitou 400 osรดb, ฤo koreลกponduje so stรบpajรบcim poฤtom nรกvลกtevnรญkov a, samozrejme, prispeje kย prรญjemnรฉmu zรกลพitku zย pobytu vย Schรถnbrunne. Prestavba bola moลพnรก vฤaka konceptu schvรกlenรฉmu Spolkovรฝm pamiatkovรฝm รบradom. Steny vnรบtri Gardetraktu sa รบplne odstrรกnili aย streลกnรก konลกtrukcia preลกla obnovou. Tak vznikol priestor na prestavbu, ktorej vรฝsledkom je veฤพkorysรก prijรญmacia hala. Fasรกdy sa reลกtaurovali, takลพe naฤalej zostal zachovanรฝ ich pรดvodnรฝ vzhฤพad. Na zรกpadnej strane preลกli obnovou historickรฉ dvere, ktorรฉ poskytujรบ vรฝhฤพad na okolie.

Vรญzia

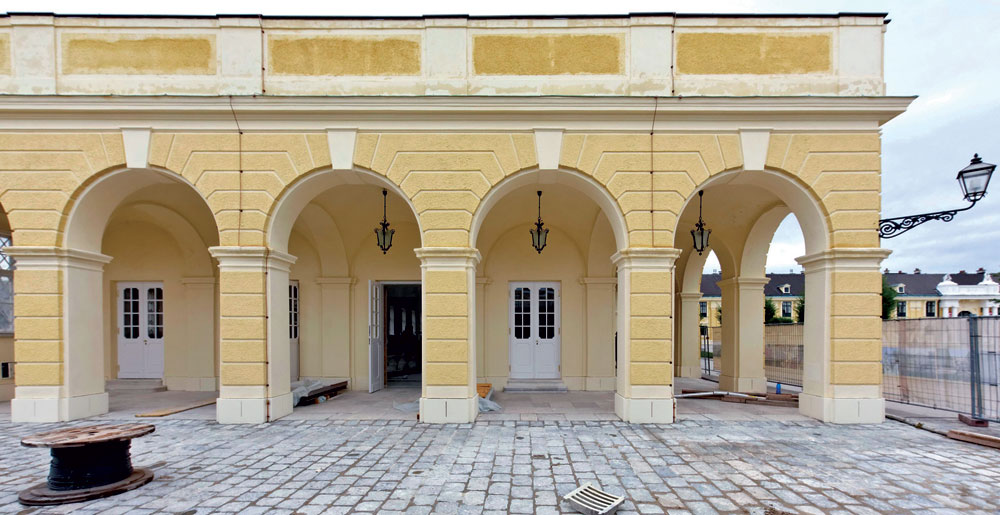

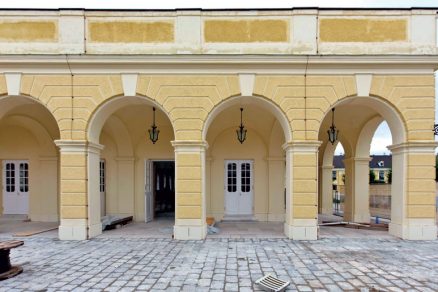

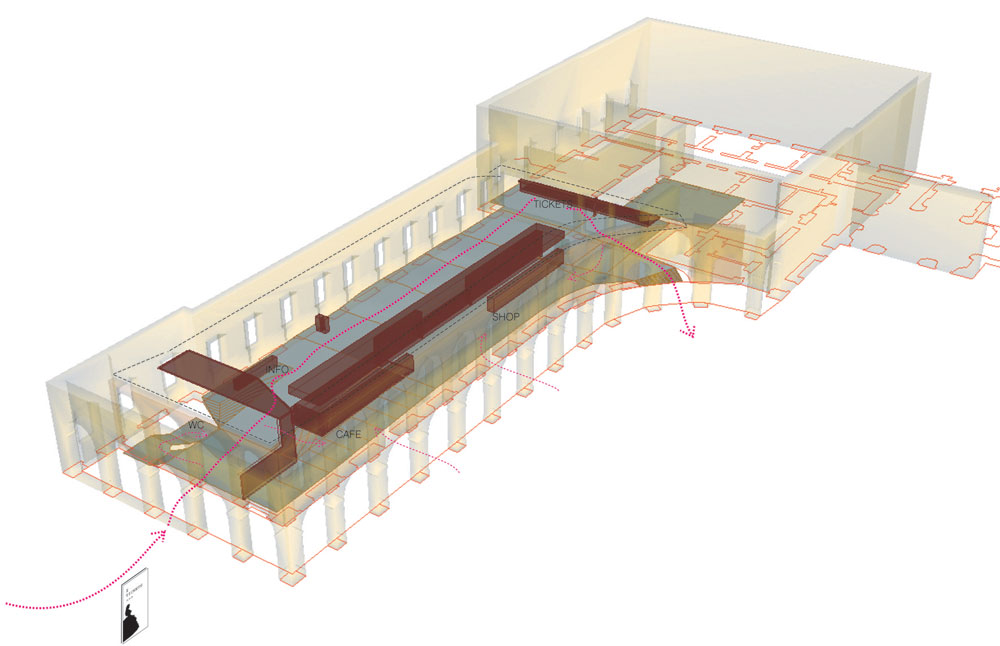

Koncept prestavby je dielom mladรฉho tรญmu architektov zย rakรบskeho Grazu โ€“ weeSt-graz. Martina Konrada aย Katharinu Hengelo vybrali na zรกklade vรฝberovรฉho konania, na ktorom sa celkovo zรบฤastnilo 50 uchรกdzaฤov zย krajรญn Eรš. Martin Konrad oย podmienkach sรบลฅaลพe aย konceptu: โ€žPrimรกrne sa museli dodrลพaลฅ prรญsne poลพiadavky na zachovanie svetovรฉho kultรบrneho dediฤstva. Na zmenu funkcie priestorov bol nevyhnutnรฝ rozhodnรฝ zรกsah do ich sรบฤasnej podoby. Veฤพkorysรฝm otvorenรญm aย zasklenรญm oblรบkov na zรกpadnej strane sa arkรกdy premenili na recepciu. Veฤพkรก prijรญmacia hala sa rozprestiera na celej ploche jednoposchodovรฉho Gardetraktu. Kompletne sa odstrรกnili steny aย stropy, zachovala sa iba netradiฤne zakrivenรก zรกkladnรก ลกtruktรบra danรฉho priestoru. Unikรกtom novรฝch priestorov je stropnรก inลกtalรกcia. Jej sprรกvne osvetlenie bolo pre architektov vรฝzvou. Nakoniec vznikli dva svetelnรฉ scenรกre, ktorรฉ vyuลพรญvajรบ dennรฉ aย umelรฉ svetlo. Dennรฉ svetlo prรบdi cez tri sklenรฉ stropy, vย stropnom medzipriestore sa rozptyฤพuje, aย tรฝm sa do miestnosti premieta bodovรก ลกtruktรบra stropu. Zรกroveลˆ je medzipriestor rovnomerne podsvietenรฝ, vฤaka ฤomu sa body javia svetlejลกie aย miestnosลฅ je opticky niลพลกia. Navyลกe, strop je osvetlenรฝ aj zospodu.โ€œ

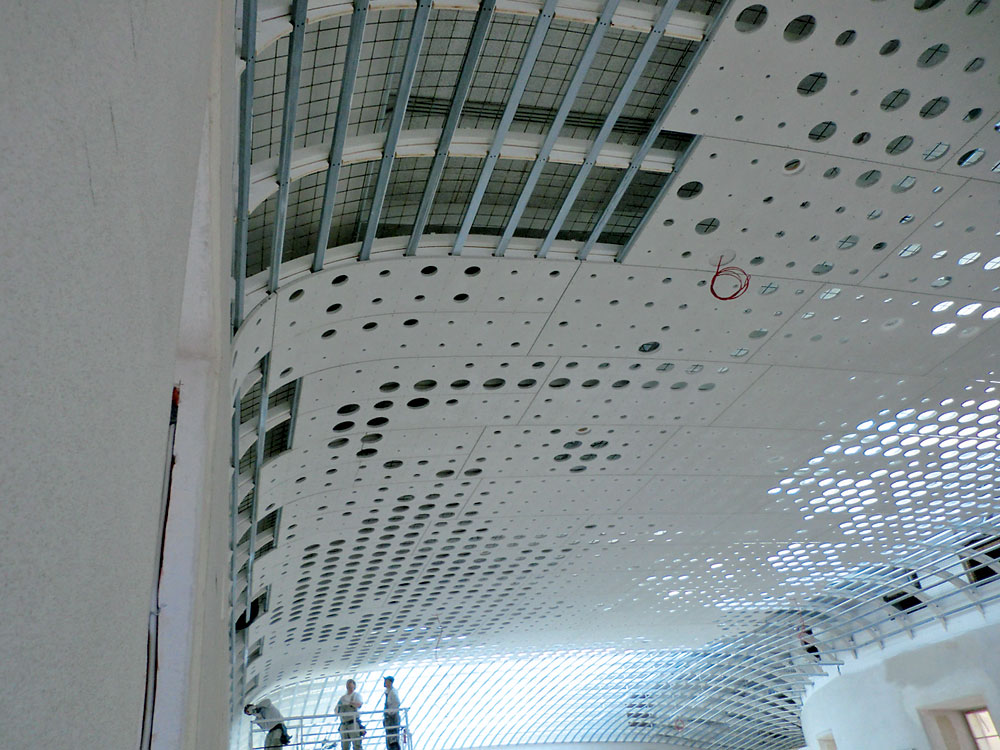

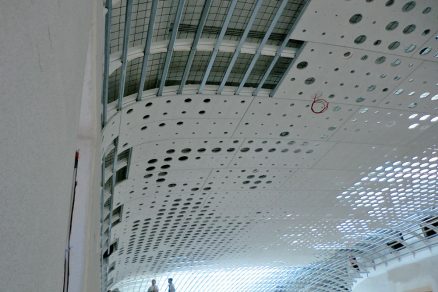

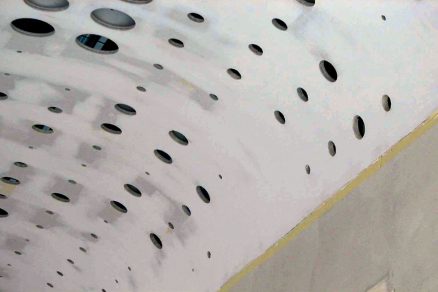

Vย rรกmci prรญpravnรฝch prรกc sa klenba musela posunรบลฅ vyลกลกie โ€“ zo ลกtyroch aลพ na ลกesลฅ metrov. Zย funkฤnรฉho hฤพadiska, aย aby sa dosiahol poลพadovanรฝ rozptyl dennรฉho svetla, sa poฤรญtalo so silnejลกou perforรกciou podhฤพadovรฝch dosiek vย oblasti sklenenรฝch striech. Prรกve vย tรฝchto miestach sa vzor premieta do interiรฉru.

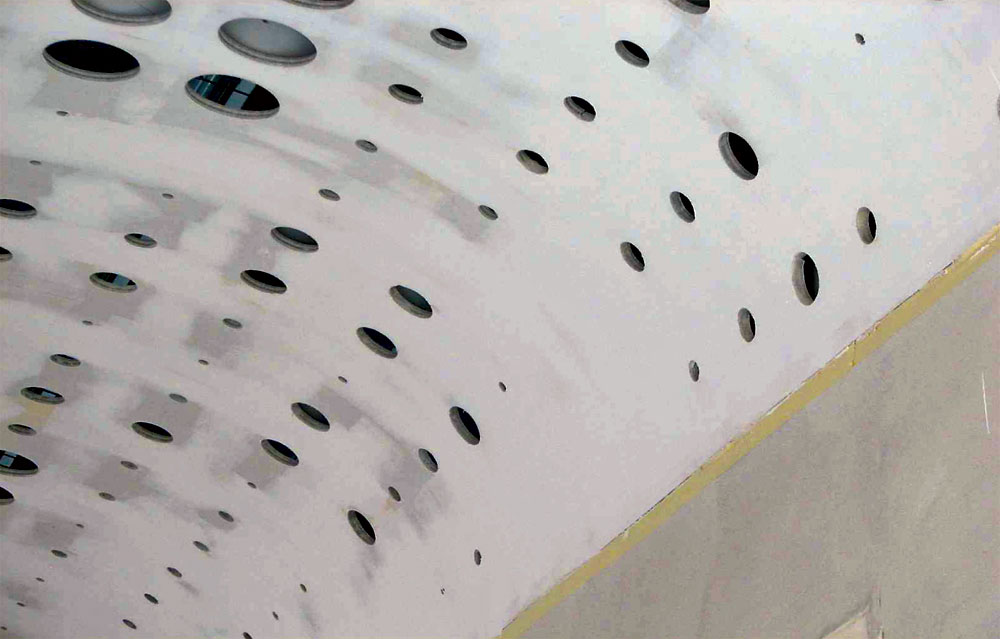

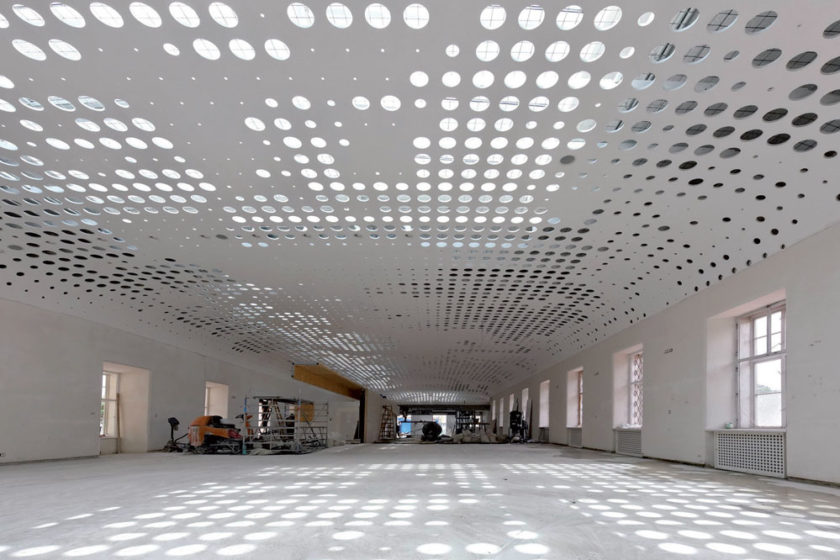

Novรฝ klenutรฝ strop koreลกponduje sย charakteristikou miestnosti aย pomรกha vytvoriลฅ veฤพkorysรฝ priestor (vย rรกmci existujรบcej atiky). Jednotlivรฉ skulpturรกlne veฤพkรฉ prvky (vstup, bar-shop alebo pokladลˆa) miestnosลฅ rozdeฤพujรบ aย obsahujรบ potrebnรบ technickรบ infraลกtruktรบru. Optickรฝ รบstrednรฝ prvok opisuje architekt Konrad takto: โ€žAko abstraktnรฝ citรกt barokovรฉho neba pรดsobรญ perforovanรฝ strop. Tvรกre Sissi aย Frantiลกka Jozefa, hlavnรฝch predstaviteฤพov cisรกrskej doby aย nositeฤพov imidลพu zรกmku, sa nachรกdzajรบ na strope aย ฤiastoฤne aj na stenรกch, skrytรฉ vย abstraktnom dierovanom vzore. To vลกak rozpoznajรบ len pozornรญ nรกvลกtevnรญci.โ€œ

Napรญnavรก รบloha preย sรกdrovlรกknitรฉ materiรกly

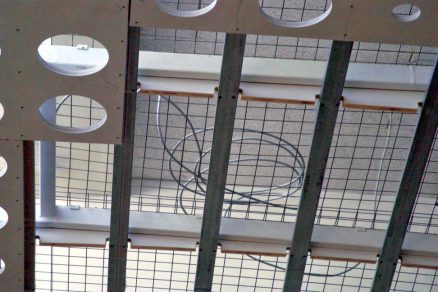

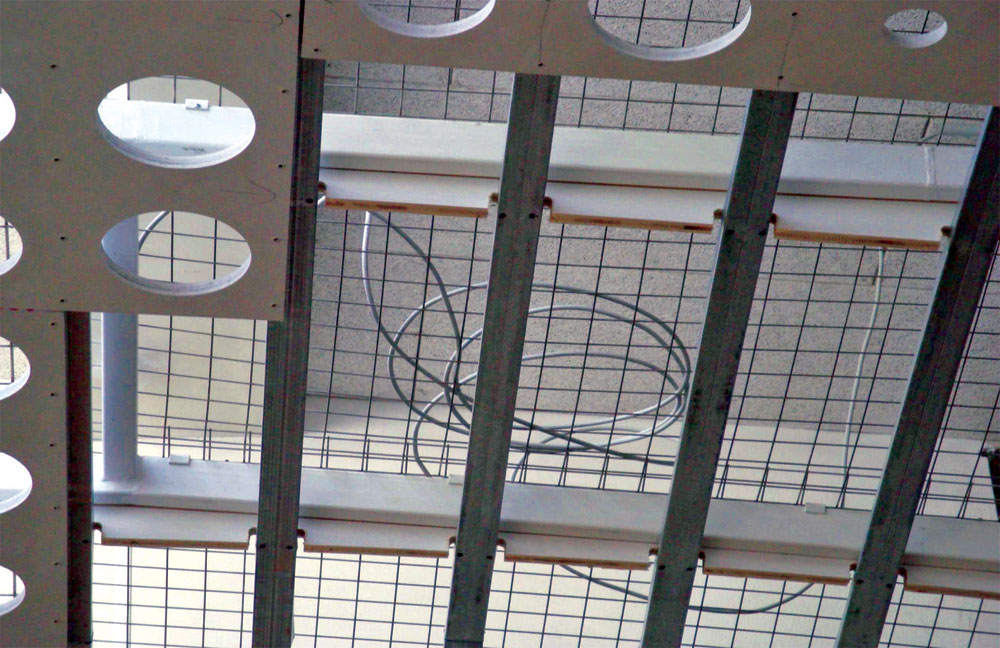

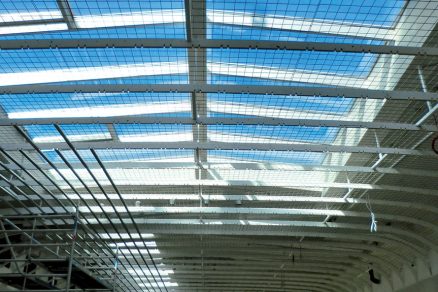

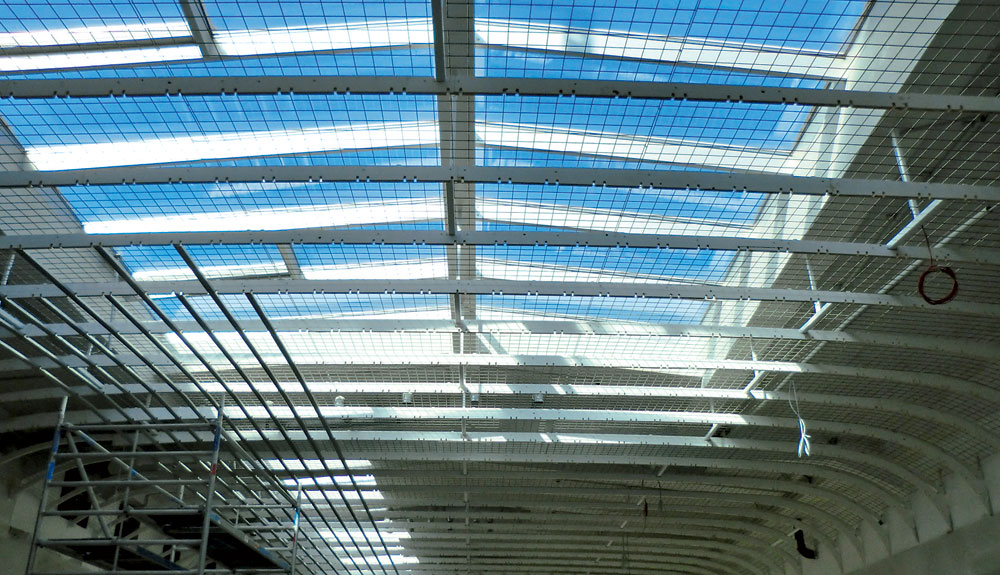

Aby sa tรกto architektonickรก vรญzia dala uskutoฤniลฅ, navrhol sa raster sย otvormi. Sย nรกvrhom ฤalej pracovali ลกpecialisti na sadrovlรกknitรฉ systรฉmy โ€“ firma Pagitsch. Samotnรก realizรกcia si vyลพiadala รบzku spoluprรกcu vลกetkรฝch zรบฤastnenรฝch. โ€žOdrazovรฝm mostรญkom naลกej prรกce bola historickรก oceฤพovรก konลกtrukcia, do ktorej zรกmoฤnรญcka firma navarila nosnรฉ profily,โ€œ uviedol majiteฤพ firmy Rupert Pagitsch. โ€žVรฝroba, preprava aj montรกลพ prvkov sa pre nรกs stali vรฝzvou. Fotografie konลกtrukcie, spracovanie iย pripojenie na stenu hovoria samy za seba. Najskรดr sme zmerali celรบ budovu aย vytvorili 3D simulรกciu, ktorรก sa stala zรกkladom vลกetkรฝch prรญpravยญnรฝch prรกc. Skutoฤnou skรบลกkou bola pre nรกลก tรญm vรฝroba konลกtrukcie, ktorรก sa mala upevยญniลฅ na existujรบce profily. Na celej ploche sme ju museli doplniลฅ drevenรฝmi prvkami tak, aby sa vytvoril presnรฝ zรกklad klenieb vย stropnej ฤasti aย na miestach styku so stenami. Konลกtrukcia nesmela naruลกiลฅ celkovรฝ koncept. Museli sa zohฤพadniลฅ stovky okolnostรญ. Najvรคฤลกou vรฝzvou boli trojdimenzionรกlne tvarovanรฉ klenby, ktorรฉ sa reaยญlizovali vย oblasti zlomov. ฤŽalลกou nรกroฤnou รบlohou bola realizรกcia zakrivenรฝch dvojvrstvovรฝch prvkov. Vย kombinรกcii sย veฤพkorozmernรฝmi otvormi sme museli navrhnรบลฅ unikรกtne technologickรฉ rieลกenia, ktorรฉ pre nรกs doteraz boli neznรกmym รบzemรญm. Ak sa pozrieme na vรฝrobu prvkov detailnejลกie, zistรญme, ลพe primรกrne sa musel vyrieลกiลฅ jeden zรกsadnรฝ problรฉm. Po zlepenรญ dvoch dosiek dokopy vzniknรบ totiลพ dva rรดzne polomery. Vย prรญpade dosiek sย otvormi, ktorรฉ sa neskรดr ohรฝbali, tak hrozilo nebezpeฤenstvo zvรคฤลกenia polomeru otvorov. Kaลพdรก doska sa preto musela vystrihnรบลฅ jednotlivo, dvojito zlepiลฅ, ohnรบลฅ aย aลพ potom sa mohla frรฉzovaลฅ. Vyfrรฉzovaลฅ do sadrovlรกknitej dosky otvory sย priemerom aลพ 30 cm nepatrรญ kย naลกim kaลพdodennรฝm รบlohรกm. Sadrovlรกknitรฉ dosky sa vลกak vย tomto prรญpade vรฝborne osvedฤili. Sรบ homogรฉnne aย to je veฤพmi dรดleลพitรฉ predovลกetkรฝm vย prรญpade zaoblenia. ฤŽalลกรญm problรฉmom bolo umiestniลฅ raster sย otvormi na dosky tak, aby sa muselo urobiลฅ ฤo najmenej rezov. Otvory mali podฤพa architektov na pozorovateฤพov pรดsobiลฅ elipticky. Tรกto poลพiadavka sa musela zohฤพadniลฅ vย naลกich vรฝpoฤtoch.โ€œ

Nรกroฤnรก logistika na stavbe
Vรฝsledkom vรฝrobnรฉho procesu boli veฤพkorozmernรฉ celky, nรกroฤnรฉ na prepravu aย montรกลพ, ฤo sa, samozrejme, odzrkadlilo aj na zvรฝลกenรฝch nรกkladoch.

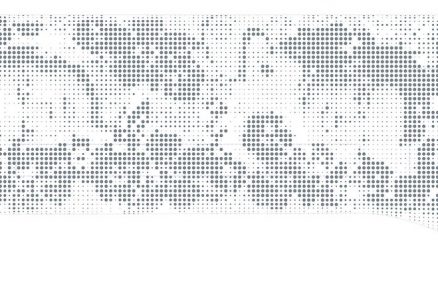

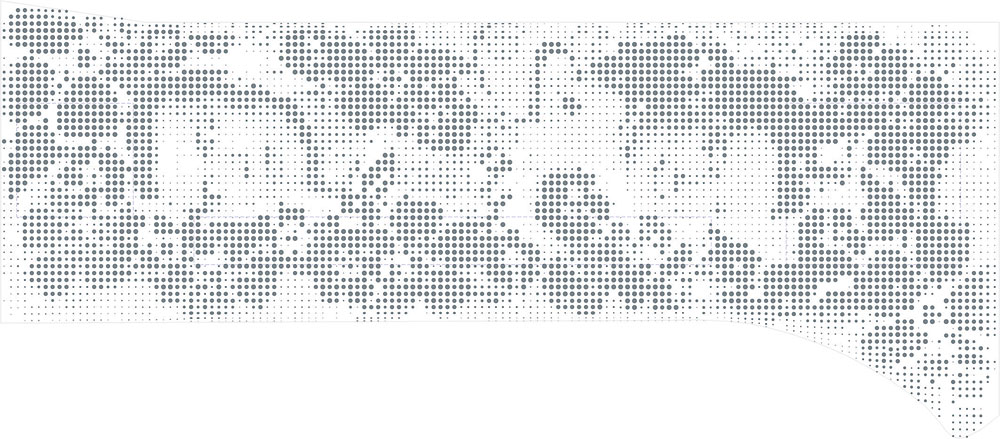

Viac ako 1โ€ฏ000 dosiek sa pred montรกลพou poukladalo tesne kย sebe aย vystriekalo. Raster sย otvormi urobil zย kaลพdej dosky unikรกt, preto sa muselo postupovaลฅ podฤพa montรกลพneho plรกnu โ€“ rastrovej predlohy. Kaลพdรก doska mala presne urฤenรฉ miesto.

Aby sa zabezpeฤilo sprรกvne poradie, dostala doska svoj kรณd vย podobe ฤรญsla. ฤŒรญslo sa vyfrรฉzovalo na jej zadnรบ stranu. Na poradie inลกtalรกcie dosiek sa musel braลฅ ohฤพad aj pri ich ukladanรญ na palety. โ€žIลกlo oย naozaj veฤพmi napรญnavรฝ projekt. Na zรกklade nezvyฤajnรฉho zadania sme sa vย niektorรฝch chvรญฤพach dostali na neznรกme รบzemie, takลพe sme mali prรญleลพitosลฅ nazbieraลฅ zopรกr novรฝch skรบsenostรญ. Ako pri vลกetkรฝch naลกich zรกkazkรกch, aj pri tomto projekte sme dbali na to, aby sme zadรกvateฤพovi dodali dosky vย poลพadovanej kvalite,โ€œ uzavrel Rupert Pagitsch.

TEXT: Petr ล ovฤรญk
FOTO: FERMACELL

Petr ล ovฤรญk je externรฝm spolupracovnรญkom firmy Fermacell GmbH, organizaฤnรก zloลพka Praha.

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ materiรกly.
