Ploลกnรก drenรกลพ โ€“ drenรกลพny zรกklad vegetaฤnej strechy

Partneri sekcie:

Realizรกcia vegetaฤnรฝch striech je rozลกรญrenรก najmรค vย Nemecku. Tento trend sa postupne rozลกiruje aย zรญskava si obฤพubu aj uย nรกs. Popularita vย prรญpade vegetaฤnรฝch konลกtrukciรญ plochรฝch, ale vย poslednom obdobรญ aj ลกikmรฝch striech spoฤรญva predovลกetkรฝm vย jednoduchosti aย zรกroveลˆ technickej dokonalosti streลกnej skladby.

Prednosลฅou aย hlavnรฝm dรดvodom realizรกcie vegetaฤnรฝch striech je nรกvrat kย prรญrode vo vysoko urbanizovanom prostredรญ modernรฝch mestskรฝch aglomerรกciรญ. Ozelenenรญm striech sa prispieva kย filtrovaniu vo vzduchu obsiahnutรฉho prachu, neฤistรดt aย ลกkodlivรญn, naprรญklad oxidu siriฤitรฉho SO2, oxidu uhliฤitรฉho CO2, oxidu uhoฤพnatรฉho CO aย podobne. Navrhovanรญm aย realizรกciou vegetaฤnรฝch streลกnรฝch plรดch sa tak priamo prispieva kย celkovรฉmu zlepลกovaniu klรญmy sย priamym vplyvom na kvalitu bรฝvania vย preplnenรฝch mestskรฝch aglomerรกยญciรกch. ฤŽalลกรญm faktorom rozhodujรบcim pre realizรกciu tohto typu streลกnej konลกtrukcie je estetickรฝ vzhฤพad takto upravenรฝch striech aย vย prรญpade plochรฝch striech aj moลพnosลฅ ich vyuลพitia naprรญklad na relaxaฤnรฉ รบฤely.

Zย technickรฉho pohฤพadu na skladbu vegetaฤnej streลกnej plochy nemoลพno prehliadnuลฅ zรกkladnรบ aย zรกsadnรบ koncepฤnรบ vรฝhodu. Spoฤรญva predovลกetkรฝm vย dokonalej ochrane samotnรฉho hydroizolaฤnรฉho systรฉmu strechy, ktorรฝ je vย takomto prรญpade veฤพmi dobre aย dlhodobo chrรกnenรฝ pred priamym รบฤinkom UV ลพiarenia aย znaฤnรฝmi, uย nรกs ลกtandardnรฝmi, teplotnรฝmi vรฝkyvmi, ฤalej pred รบฤinkami vetra, daลพฤa aย snehu. Obmedzenรญm prudkรฝch teplotnรฝch vรฝkyvov sa obmedzuje materiรกlovรก rozpรญnavosลฅ pouลพitรฉho hydroizolaฤnรฉho systรฉmu aย predlลพuje vรฝrazne jeho ลพivotnosลฅ. Skladbou vegetaฤnej streลกnej plochy sa navyลกe zniลพuje hladina zvuku vย interiรฉri, aย to aลพ oย 8 dB. Substrรกt vย kombinรกcii sย vegetรกciou ako finรกlna vrstva vegetaฤnej strechy pritom funguje ako dodatoฤnรฝ tepelnรฝ izolant tak proti zimnรฉmu chladu, ako aj letnรฉmu prehrievaniu aย dosahuje sa nรญm zlepลกenie tepelnej pohody vnรบtornรฝch obytnรฝch priestorov. Takisto sa zniลพuje spรคtnรฝ insolaฤnรฝ tok, aย tรฝm sa redukuje prehrievanie vzduchu na zastavanรฝch plochรกch.

Zachytenie prebytoฤnej vody
Na odvod zachytenej prebytoฤnej vody zย konลกtrukcie pod vegetaฤnou vrstvou sa odporรบฤa pouลพiลฅ hydroakumulaฤnรฝ aย drenรกลพny pรกs sย integrovanou geotextรญliou, takzvanรบ ploลกnรบ drenรกลพ. Odvod zachytenej prebytoฤnej vody je regulovanรฝ aย vย prรญpade vรฝdatnรฝch zrรกลพok tak nedochรกdza kย preลฅaลพovaniu daลพฤovej kanalizรกcie. Vย skladbe vegetaฤnej strechy zastupuje hneฤ niekoฤพko veฤพmi dรดleลพitรฝch vrstiev naraz aย zjednoduลกuje tรฝm jej realizรกciu.

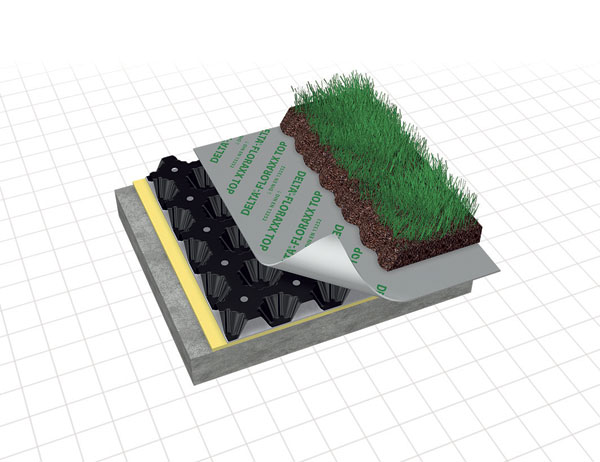

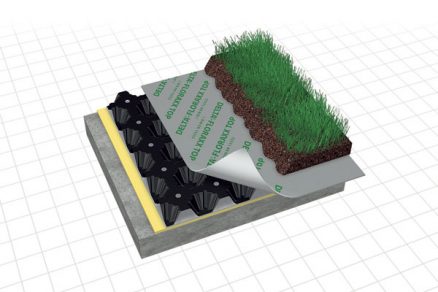

Na trhu sรบ dostupnรฉ ploลกnรฉ drenรกลพe zย polyetylรฉnu vysokej hustoty uลพ sย integrovanou nekaลกรญrovanou geotextรญliouย  zย polypropylรฉnu. Vรฝลกka nopov, ako aj ich tvar, majรบ priamy vplyv na pevnosลฅ vย tlaku aย drenรกลพnu kapacitu. Oktogonรกlnym tvarom nopov moลพno dosiahnuลฅ pevnosti aลพ 200 kN/m2 (beลพne 110 kN/m2). Bodovou fixรกciou polypropylรฉnovej filtraฤnej textรญlie vedenej cez priehlbiny nopov sa zabezpeฤรญ vytvorenie jednรฉho kompaktnรฉho celku. Vย praxi to znamenรก, ลพe aplikรกciou takejto fรณlie sa vย skladbe vegetaฤnej strechy zhotovia sรบฤasne hneฤ tri vrstvy:

1.ย  ochrannรก vrstva
2.ย  drenรกลพna aย hydroakumulaฤnรก vrstva
3.ย  filtraฤnรก vrstva.

Difรบzna priepustnosลฅ, ktorou sa zabezpeฤuje odvetranie prรญpadnej vlhkosti, sa dosahuje perforรกciou profilovanรฉho pรกsu vย miestach medzi jednotlivรฝmi nopmi. Vlhkosลฅ sa za urฤitรฝch podmienok mรดลพe vyskytovaลฅ medzi tepelnou izolaฤnou vrstvou aย spodnou stranou fรณliovรฉho pรกsu. Perforรกcia pรกsu zรกroveลˆ umoลพลˆuje rรฝchly odtok prebytoฤnej vody zย konลกtrukcie.

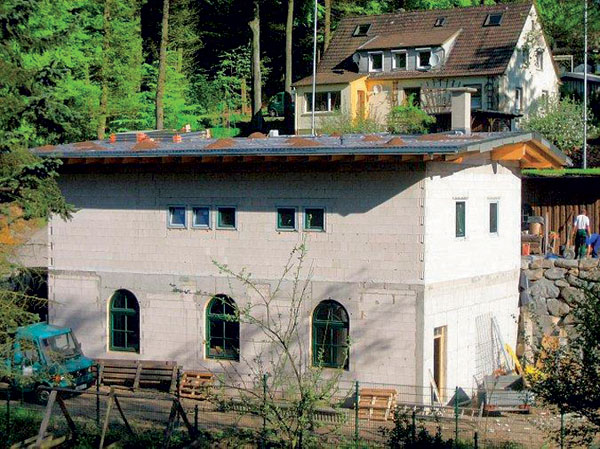

Vegetaฤnรก ลกikmรก strecha so sklonom strechy asi 6โ€‰ยฐ Ochrannรฝ aย drenรกลพny systรฉm pre tlakovo zaลฅaลพiteฤพnรฉ zvislรฉ aย vodorovnรฉ povrchy

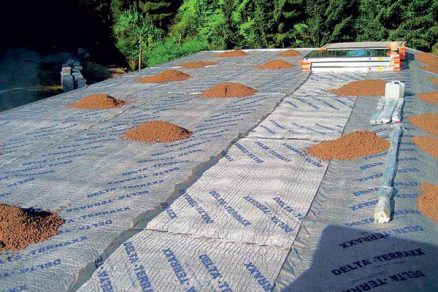

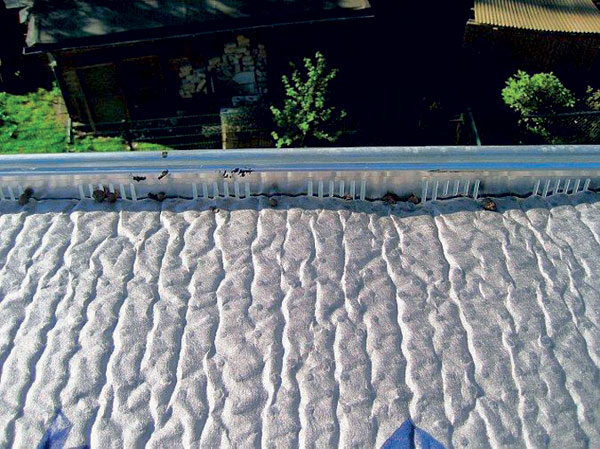

Ochrannรฝ aย drenรกลพny systรฉm pre tlakovo zaลฅaลพiteฤพnรฉ zvislรฉ aย vodorovnรฉ povrchy Zรกbrana proti zosuvu zeminy pri odkvape


Pouลพitie ploลกnej drenรกลพe

Pรกsy ploลกnej drenรกลพe sa ukladajรบ na vopred pripravenรฝ podklad. Na dostatoฤne dimenzovanej streลกnej konลกtrukcii sa na nosnรฝ podklad uloลพรญ hydroizolaฤnรฝ systรฉm naprรญklad zย bitumenkauฤukovรฝch pรกsov, tepelnoizolaฤnรก vrstva, tvorenรก naprรญklad extrudovanรฝmi polystyrรฉnovรฝmi doskami, ktorรฉ sa prekryjรบ geotextรญliou sย hmotnosลฅou minimรกlne 300โ€‰g/m2. Po stranรกch sa jednotlivรฉ pรกsy spรกjajรบ presahom na jeden nop. Zย tohto dรดvodu nie je filtraฤnรก textรญlia navarenรก aลพ kย samotnรฉmu okraju pรกsu. Na druhej strane je za รบฤelom dostatoฤnej ochrany spoja filtraฤnรก textรญlia oย 10โ€‰cm ลกirลกia ako samotnรฝ pรกs. Pokiaฤพ treba pรกsy napรกjaลฅ za sebou, filtraฤnรก geotextรญlia sa odtrhne aย pรกsy sa cez seba predsadia oย jeden aลพ dva rady nopov. Miesto presahu moลพno zabezpeฤiลฅ proti posunutiu nitmi pomocou nitovaฤky. Odtrhnutรก filtraฤnรก textรญlia sa nรกsledne preloลพรญ spรคลฅ cez spoj. Prรญpadnรฉ konลกtrukฤnรฉ prestupy sa rieลกia tak, ลพe sa fรณlia zย miesta prestupu ostrรฝm noลพom odreลพe. Vzniknutรฉ netesnosti okolo prestupov sa rieลกia obsypom zย triedenรฉho ลกtrku.

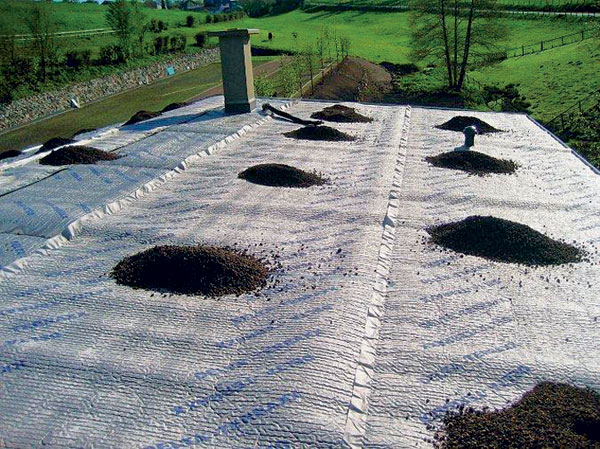

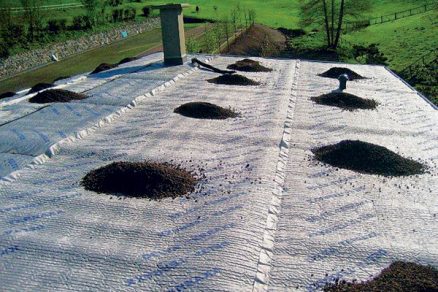

Po rozloลพenรญ pรกsov po celej streลกnej ploche moลพno zaฤaลฅ sย nรกsypom vhodnรฉho substrรกtu vybratรฉho podฤพa typu vegetรกcie, prรญpadne moลพno nรกsyp vykonรกvaลฅ sรบbeลพne sย kladenรญm pรกsov. Pokiaฤพ sa realizuje nรกsyp substrรกtu sรบbeลพne sย kladenรญm pรกsu ploลกnej drenรกลพe, fixuje sa zรกroveลˆ celรก skladba pred รบฤinkami vetra. Vย prรญpade extenzรญvnej vegetรกcie by mala byลฅ hrรบbka vrstvy substrรกtu minimรกlne 60โ€‰mm (ideรกlne je vลกak 100โ€‰mm). Pri intenzรญvnej vegetรกcii treba poฤรญtaลฅ sย hrรบbkou vrstvy substrรกtu minimรกlne 300 mm. Vฤaka hydroakumulaฤnej vlastnosti ploลกnej drenรกลพe moลพno zadrลพovaลฅ aลพ 7โ€‰l vody vย kaลพdom metri ลกtvorcovom streลกnej plochy aย zlepลกovaลฅ tรฝm vlhkostnรฉ pomery vย substrรกte.

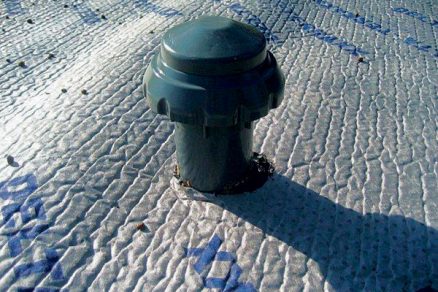

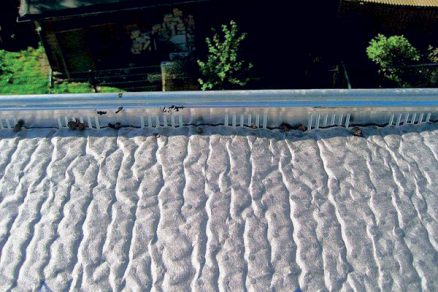

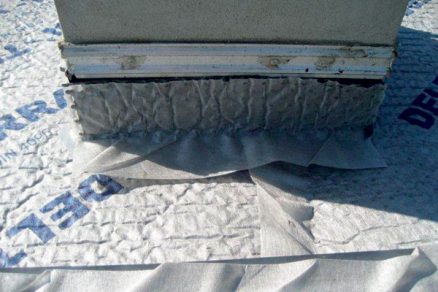

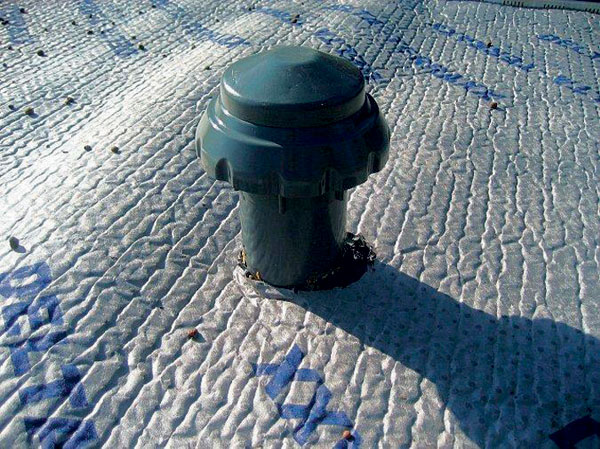

Zรกbrana proti zosuvu zeminy pri odkvape โ€“ pohฤพad zo strany odkvapovรฉho systรฉmu Pripojenie fรณlie na ostatnรฉ konลกtrukcie Odvetranie strechy

Statiku nosnej konลกtrukcie ลกikmej strechy treba nadimenzovaลฅ tak, aby preniesla zaลฅaลพenie mokrรฉho substrรกtu aย proti jeho zosรบvaniu treba vytvoriลฅ vย konลกtrukcii opory. Opory zรกroveลˆ tvoria miesto na zadrลพiavanie ฤasti daลพฤovรฝch vรดd. Vย dolnej ฤasti ลกikmej strechy treba vytvoriลฅ drenรกลพ na odvodnenie, ktorรก sa vyvedie do zvislรฝch odkvapovรฝch rรบr.

Vย sรบฤasnosti sa hydroakumulaฤnรฉ aย drenรกลพne vrstvy vyrรกbajรบ zย materiรกlov, ktorรฉ nepodliehajรบ biologickรฉmu rozkladu, sรบ odolnรฉ proti chemikรกliรกm aย nemajรบ negatรญvny vplyv na kvalitu pitnej vody.

TEXT: Karol Plaลกtiak
FOTO: Dรถrken SK, Ewald Dรถrken

Karol Plaลกtiakย  je vedรบcim predaja pre SR firmy Dรถrken SK, s. r. o.
