Ploลกnรฉ zakladanie v nezรกmrznej hฤบbke z hฤพadiska stavebnej tepelnej techniky

Partneri sekcie:

Zรกkladovรก konลกtrukcia, ako aj samotnรฝ technologickรฝ proces zakladania, tvorรญ vรฝraznรบ poloลพkuย celkovรฝch nรกkladov na stavbu. Vย prรญpade priemyselnรฝch budov toto ฤรญslo mรดลพe predstavovaลฅ od 15 do pribliลพne 35 % zย celkovรฝch nรกkladov (vย zรกvislosti od typu zรกkladovej konลกtrukcie aย miestnych podmienok zakladania).

Celkovรบ vรฝลกku nรกkladov na realizรกciu zรกkladovej konลกtrukcie ovplyvลˆuje tak vhodnรฝ vรฝber stavebnรฉho pozemku (lokalita vรฝstavby), ako aj svahovitosลฅ terรฉnu, zloลพitosลฅ aย ฤlenitosลฅ stavebnรฉho diela, ฤi samotnรฝ typ zรกkladovej konลกtrukcie.

Energetickรฉ toky aย stavebnรฉ konลกtrukcie priemyselnej budovy
Schematickรฉ znรกzornenie moลพnรฝch spรดsobov rieลกenia problematiky spodnej stavby zย hฤพadiska stavebnej tepelnej techniky (umiestnenie tepelnej izolรกcie)
Obr. 3 Grafickรฉ znรกzornenie vplyvu polohy tepelnej izolรกcie vo vybranomย konลกtrukฤnom detaile spodnej stavby na splnenie stanovenรฝch kritรฉriรญ
Obr. 4 Grafickรฉ vyhodnotenie vplyvu jednotlivรฝch konลกtrukฤnรฝch รบprav (ich vhodnosti) na splnenie stanovenรฝch kritรฉriรญ

Zรกkladovรก konลกtrukcia aย zakladanie

Hlavnou รบlohou kaลพdej zรกkladovej konลกtrukcie je zabezpeฤiลฅ bezpeฤnรฝ prenos vlastnรฉho zaลฅaลพenia stavby, รบลพitkovรฉho aย vonkajลกieho zaลฅaลพenia vย zรกvislosti od รบnosnosti pรดdy aย podloลพia na รบroveลˆ รบnosnej zรกkladovej zeminy. Sรบฤasne musรญ zabezpeฤiลฅ ฤo najmenลกie, aย najmรค rovnomernรฉ sadanie celej budovy.

Nepredvรญdanรฉ sadanie budovy mรดลพe spรดsobiลฅ nemalรฉ finanฤnรฉ ลกkody, ako aj znemoลพniลฅ uลพรญvanie budovy na รบฤel, na ktorรฝ sa projektovala (obmedzenie funkฤnosti aย spoฤพahlivosti, statickรฉ poruchy, naklรกลˆanie, vodorovnรฝ posun zรกkladovej konลกtrukcie aย celej budovy โ€“ poลกkodenie napojenรญ na inลพinierske siete). Respektรญve mรดลพe viesลฅ aลพ kย zrรบteniu ฤasti aย nรกslednรฉmu odstrรกneniu budovy.

Zรกkladovรก konลกtrukcia zohrรกva vย celkovom procese vรฝstavby vรฝznamnรบ รบlohu, preto jej nรกvrh aย realizรกciu nie je rozumnรฉ podceลˆovaลฅ aย zjednoduลกovaลฅ.

Parametre ploลกnรฉho zaloลพenia budov

Vรฝber aย nรกvrh vhodnej zรกkladovej konลกtrukcie si vyลพaduje dรดkladnรบ analรฝzu hneฤ niekoฤพkรฝch faktorov:

  • polohy budรบceho stavebnรฉho pozemku (situovanie stavby โ€“ orientรกcia na svetovรฉ strany, svahovitosลฅ รบzemia, blรญzkosลฅ vodnรฉho zdroja);
  • rizikovosti รบzemia โ€“ definovanie problematickรฝch zรณn (geodynamickรฉ javy, seizmicita, erรณzia, zaplavovanie รบzemia, krasovรฉ procesy aย podobne);
  • hฤบbky premล•zania, ako aj hฤบbky presychania zรกkladovej pรดdy vย danej lokalite;
  • vรฝลกky hladiny podzemnej vody (nielen vย ฤase prieskumu, ale aj vรฝลกka storoฤnej HPV);
  • typu, vlastnostรญ aย รบnosnosti zรกkladovej pรดdy, ktorรฝ urฤujรบ:
  1. fyzikรกlne vlastnosti โ€“ tepelnรก vodivosลฅ, teplotnรก vodivosลฅ, tepelnรก prijรญmavosลฅ, mernรก tepelnรก kapacita,
  2. mechanickรฉ vlastnosti โ€“ objemovรก hmotnosลฅ, pรณrovitosลฅ, stlaฤiteฤพnosลฅ, rozpojiteฤพnosลฅ,
  3. chemickรฉ vlastnosti โ€“ obsah uhliฤitanov, organickรฝch lรกtok, vlhkosลฅ aย vodnรฝ reลพim vย pรดde;
  • ย povrchovรฉho odtoku vย รบzemรญ, snehovej aย rastlinnej pokrรฝvky, priemernnej roฤnej teploty vonkajลกieho vzduchu (teplotnรฉ maximรก aย minimรก, trvanie mrazu aย intenzita), uลพรญvateฤพskรฉho reลพimu (teplota vnรบtornรฉho vzduchu) ฤi teplota vrstvy stรกlych teplรดt;
  • hrรบbky aย polohy jednotlivรฝch vrstiev zemรญn/podloลพia โ€“ urฤenie geologickรฉho profilu (sย tรฝm รบzko sรบvisiaca hฤบbka zaloลพenia budovy);
  • zaลฅaลพenรญ pรดsobiacich na zรกkladovรบ konลกtrukciu budรบcej stavby (predpokladanรฉ zaลฅaลพenie vlastnou stavbou, รบลพitkovรฉ zaลฅaลพenie aย vonkajลกie zaลฅaลพenie);
  • typu, rozmerov aย tuhosti zรกkladovej konลกtrukcie, tvaru zรกkladovej ลกkรกry, zloลพitosti aย ฤlenitosti stavebnรฉho diela (vzรกjomnรฉ ovplyvลˆovanie od susednรฝch zรกkladov aย podobne);
  • rieลกenia kritickรฝch detailov, rieลกenia napojenia zรกkladovej konลกtrukcie na ostatnรฉ ฤasti budovy, pouลพitรฉho stavebnรฉho materiรกlu.

Hฤบbka a zakladanie budov sรบ dรดleลพitรฉ

Hฤบbku zaloลพenia budovy ovplyvลˆujรบ klimatickรฉ pomery รบzemia, stabilita zรกkladovej pรดdy/podloลพia aย maximรกlne prรญpustnรฉ sadanie, zรกkladovรฉ pomery (vlastnosti aย typ zรกkladovej pรดdy, hg pomery), รบฤel stavby/budovy, hฤบbka zaloลพenia priฤพahlรฝch susednรฝch budov, geologickรฝ profil aย hydrogeologickรฉ vlastnosti, nรกchylnosลฅ na objemovรฉ zmeny vย zรกkladovom prostredรญ poฤas celรฉho obdobia (hฤบbka sezรณnneho premล•zania, zmraลกtiteฤพnosลฅ, napuฤiavanie aย podobne).

Dรดvodom, preฤo venovaลฅ zakladaniu budov aย hฤบbke zaloลพenia dostatoฤnรบ pozornosลฅ, je fakt, ลพe vplyvom sezรณnneho premล•zania zeminy vย zimnom obdobรญ dochรกdza vย pรดde aย podloลพรญ kย vzniku sรญl, ktorรฉ spรดsobujรบ vzdรบvanie, respektรญve zdvรญhanie povrchu pรดdy aย podloลพia (voda obsiahnutรก vย pรณroch zamrzne aย zvรคฤลกรญ svoj objem), aย tรฝm aj zรกkladovej konลกtrukcie.

Zamrznutรก zรกkladovรก zemina mรก vย zimnom obdobรญ tendenciu zdvรญhaลฅ zรกkladovรบ konลกtrukciu (respektรญve zรกklady budovy). Vย jarnom obdobรญ, po roztopenรญ ฤพadu dochรกdza nรกsledne kย jej poklesu (prejavuje saย to nadmernรฝm sadanรญm budovy).

Vplyvom takรฉhoto pohybu zรกkladovej konลกtrukcie aย samotnej budovy dochรกdza nรกsledne na zรกkladovรฝch, ako aj priฤพahlรฝch konลกtrukciรกch ฤasto kย rรดznym neลพiaducim prejavom aย zรกvaลพnรฝm poruchรกm.

Zย tohto dรดvodu pri zakladanรญ nepodpivniฤenรฝch stavieb (vย tomto prรญpade priemyselnรฝch budov) sa musia ploลกnรฉ zรกkladovรฉ konลกtrukcie nachรกdzaลฅ vย takzvanej nezรกmrznej hฤบbke pod povrchom prรญrodnรฉho terรฉnu (STN 73 1001 [7]). รšroveลˆ nezรกmrznej hฤบbky sa pritom menรญ vย zรกvislosti od druhu zรกkladovej zeminy.

Urฤenie potrebnej hฤบbky zaloลพenia budovy

Minimรกlna hodnota hฤบbky premล•zania sa pohybuje vย rozpรคtรญ od 800 do pribliลพne 1ย 600 mm (predpisovรก zรกkladลˆa aย normatรญvne poลพiadavky Slovenskej republiky), naprรญklad pre oblasลฅ ลฝilina aย Koลกice je tรกto hฤบbka vย rozpรคtรญ 800 aลพ 900 mm, pre oblasลฅ Poprad aย Orava 1 100 aลพ 1 200 mm aย pre provizรณrne (doฤasnรฉ) stavby od 400 mm.

Ak zรกkladovรบ zeminu tvoria celistvรฉ nezvetranรฉ horniny, mรดลพe byลฅ hฤบbka zaloลพenia minimรกlne 500 mm pod povrchom prรญrodnรฉho terรฉnu.ย Vย prรญpade sรบdrลพnรฝch zรกkladovรฝch zemรญn sย hladinou podzemnej vody vย hฤบbke menลกej ako 2 000 mm pod povrchom pรดvodnรฉho terรฉnu musรญ byลฅ zรกkladovรก ลกkรกra vย hฤบbke minimรกlne 1 200 mm.

Hฤบbku zaloลพenia 1 400 mm treba plรกnovaลฅ, ak zรกkladovรบ zeminu tvoria sรบdrลพnรฉ zeminy nรกchylnรฉ na zmraลกลฅovanie (naprรญklad รญlovitรฉ zeminy).ย Vย prรญpade skalnรฝch aย poloskalnรฝch hornรญn vo vลกeobecnosti platรญ, ลพe ย hฤบbka zรกkladovej ลกkรกry by mala byลฅ 500 mm, vย prรญpade ลกtrkov aย pieskov 800 mm, siltov 1 000 mm aย รญlov 1ย 200 aลพ 1 500 mm.

Pri nรกvrhu zรกkladovej konลกtrukcie vย jemnozrnnรฝch zeminรกch (silty aย รญly sย vysokou, veฤพmi vysokou aย extrรฉmne vysokou plasticitou) musรญ byลฅ hฤบbka zaloลพenia aลพ 1ย 600ย mm. Vย tomto prรญpade problรฉm nepredstavuje len premล•zanie, ale zรกroveลˆ aj vysychanie (zmraลกลฅovanie) poฤas letnรฉho obdobia.

Ploลกnรฉ zakladanie vย nezรกmrznej hฤบbke zย pohฤพadu stavebnej tepelnej techniky

Nezanedbateฤพnรฝ vplyv na hฤบbku premล•zania zรกkladovej pรดdy aย podloลพia vo vzลฅahu kย budove, aย teda aj na hฤบbku zaloลพenia budovy hZ, mรก optimalizรกcia tepelnotechnickรฝch vlastnostรญ spodnej stavby, teda energetickรฝch tokov zย budovy do podloลพia (obr.ย 1).

Zdroj: Ing. Rรณbert Rudiลกin, PhD.

Obr. 1 Energetickรฉ toky aย stavebnรฉ konลกtrukcie priemyselnej budovy

a1/a2 โ€“ podlaha na terรฉne (20 %), b โ€“ obvodovรก stena (25 %), c โ€“ streลกnรฝ plรกลกลฅ (22 %), d1 โ€“ okno: transmisia (20 %), d2 โ€“ okno: vetranie (13 %), 1 โ€“ podlaha na terรฉne, 2 โ€“ stropnรก konลกtrukcia, 3 โ€“ obvodovรก stena pod รบrovลˆou terรฉnu, 4 โ€“ obvodovรก stena nad รบrovลˆou terรฉnu, 5 โ€“ oknรก, 6 โ€“ dvere a vrรกta, 7 โ€“ streลกnรฝ plรกลกลฅ, 8 โ€“ svetlรญk

Konลกtrukฤnรฉ poลพiadavky

Vรฝznamnรบ รบlohu vย tomto prรญpade zohrรกva napojenie aย symbiรณza sย ostatnรฝmi obalovรฝmi konลกtrukciami. Vย prรญpade podlahovรฝch konลกtrukciรญ uloลพenรฝch na prรญrodnom terรฉne ide oย napojenie na obvodovรฝ plรกลกลฅ aย zรกkladovรบ konลกtrukciu.

Na havarijnom stave budov sa ฤasto nemalou mierou podieฤพa prรกve fakt, ลพe sa podlahovรฉ konลกtrukcie navrhujรบ aย posudzujรบ osobitne, bez akejkoฤพvek nadvรคznosti na ostatnรฉ konลกtrukcie. Pri nรกvrhu konลกtrukฤnรฝch detailov spodnej stavby budov osadenรฝch na prรญrodnom terรฉne (styku obvodovej steny, zรกkladovej aย podlahovej konลกtrukcie) treba zohฤพadniลฅ vplyv vonkajลกieho prostredia, vplyv vnรบtornรฉho prostredia.

Okrem toho aj konลกtrukฤnรฉ poลพiadavky (vรฝber stavebnรฉho materiรกlu vย zรกvislosti od statickรฝch aย geotechnickรฝch poลพiadaviek, poลพiadaviek na hydroizolaฤnรบ techniku, na tepelnรบ ochranu budovy, protiradรณnovรบ ochranu, poลพiarnu bezpeฤnosลฅ) aย ekonomickรฉ poลพiadavky.

Nezohฤพadnenie uvedenรฝch faktorov aย vplyvov mรดลพe maลฅ za nรกsledok trvalรฉ znehodnotenie konลกtrukฤnรฉho detailu, ale aj znรญลพenie celkovej kvality vnรบtornรฉho prostredia. Neskorลกรญ zรกsah si ฤasto vyลพiada dlhลกรญ ฤas sย nutnosลฅou preruลกiลฅ prevรกdzku, ฤo ฤasto vedie kย znaฤnรฝm finanฤnรฝm stratรกm.

Umiestnenie tepelnej izolรกcie vย konลกtrukฤnom detaile

Na optimalizรกciu tepelnotechnickรฝch vlastnostรญ navrhovanej spodnej stavby akejkoฤพvek budovy treba vykonaลฅ tepelnotechnickรฉ posรบdenie, na zรกklade ktorรฉho sa navrhne vhodnรฝ spรดsob eliminรกcie moลพnรฉho vzniku horizontรกlneho, respektรญve vertikรกlneho tepelnรฉho mosta (ktorรก aplikรกcia tepelnej izolรกcie โ€“ vย akom mnoลพstve, hrรบbke, kombinรกcii, vzdialenosti aย sย akรฝmi vlastnosลฅami bude najvhodnejลกia pre konkrรฉtny prรญpad konลกtrukฤnรฉho rieลกenia).

Na to vลกak treba poznaลฅ teplotnรฝ reลพim pรดdy vย blรญzkosti budovy aย podloลพia pod budovou aย aลพ na zรกklade toho definovaลฅ, ktorรก aplikรกcia tepelnej izolรกcie (vย akom mnoลพstve, hrรบbke, kombinรกcii, vzdialenosti aย sย akรฝmi vlastnosลฅami) bude najvhodnejลกia pre konkrรฉtny prรญpad konลกtrukฤnรฉho rieลกenia (obr. 2).

Zdroj: Ing. Rรณbert Rudiลกin, PhD.

Obr. 2 Schematickรฉ znรกzornenie moลพnรฝch spรดsobov rieลกenia problematiky spodnej stavby zย hฤพadiska stavebnej tepelnej techniky (umiestnenie tepelnej izolรกcie)

a) 1 โ€“ zateplenie podlahovej konลกtrukcie v mieste styku s podloลพรญm, 2 โ€“ zateplenie zรกkladovej konลกtrukcie, 3 โ€“ zateplenie podlahovej a sรบฤasne aj zรกkladovej konลกtrukcie (kombinรกcia oboch rieลกenรญ), 4ย โ€“ย zateplenie prostrednรญctvom prรญdavnej vodorovnej tepelnoizolaฤnej vrstvy

b) vodorovnรก tepelnรก izolรกcia: 1 โ€“ z vnรบtornej strany zรกkladovej konลกtrukcie pod podkladovรฝm betรณnom
2 โ€“ z vnรบtornej strany zรกkladovej konลกtrukcie nad hydroizolaฤnou vrstvou
zvislรก tepelnรก izolรกcia: 3 โ€“ z vnรบtornej strany zรกkladovej konลกtrukcie, 4 โ€“ z vonkajลกej strany zรกkladovej konลกtrukcie
vodorovnรก prรญdavnรก tepelnoizolaฤnรก vrstva: 5 โ€“ vo forme tepelnoizolaฤnรฝch dosiek, 6 โ€“ vo forme tepelnoizolaฤnรฉho nรกsypu
zvislรก prรญdavnรก tepelnoizolaฤnรก vrstva: 7 โ€“ samotnรฝ materiรกl zรกkladovej konลกtrukcie, 8 โ€“ vo vlastnej zรกkladovej konลกtrukcii

Hฤบbka zaloลพenia

Optimalizรกcia navrhovania spodnej stavby budov osadenรฝch na prรญrodnom terรฉne sa realizuje zย hฤพadiska minimรกlnej vnรบtornej povrchovej teploty qsi , potrebnej hฤบbky zaloลพenia budovy hZ aย zย hฤพadiska lineรกrneho stratovรฉho sรบฤiniteฤพa styku steny aย podlahy Yg.

Hodnoty fyzikรกlnych veliฤรญn stavebnรฝch materiรกlov, aplikovanรฝch vo vybranom konลกtrukฤnom detaile postaฤujรบcom na modelovรบ analรฝzu, sa stanovili na zรกklade รบdajov uvedenรฝch vย STN 73ย 0540-3 [8] vย tabuฤพke 11 aลพ 13 aย รบdajov uvedenรฝch vย  STN EN ISO 13370 [6] vย tabuฤพke 1 aย tabuฤพke G.1.

Potrebnรก hฤบbka zaloลพenia budovy hZ sa vย tomto prรญpade stanovila na zรกklade polohy mrazovej izotermy โ€“ 1,0 ยฐC (pri ktorej voda vย zemine menรญ svoje skupenstvo โ€“ zamล•za) modelovou analรฝzou vย dvojrozmernรฝch teplotnรฝch poliach, ktorรฉ sรบ urฤenรฉ na rieลกenie รบloh stacionรกrneho vedenia tepla aย difรบzie vodnej pary metรณdou koneฤnรฝch prvkov.

Hฤบbka zaloลพenia budovy hZ โ€“ P musรญ byลฅ vo vลกeobecnosti takรก, aby sa spodnรก รบroveลˆ zรกkladu (zรกkladovรก ลกkรกra) krรญลพila sย vonkajลกรญm lรญcom zรกkladu prรกve vย izoterme โ€“1,0 ยฐC (obr. 3).

Zdroj: Ing. Rรณbert Rudiลกin, PhD.

Obr. 3 Grafickรฉ znรกzornenie vplyvu polohy tepelnej izolรกcie vo vybranomย konลกtrukฤnom detaile spodnej stavby na splnenie stanovenรฝch kritรฉriรญ

qsi, โ€“ priebeh teplรดt na povrchu podlahovej konลกtrukcie, priebeh mrazovej izotermy โ€“1,0 ยฐC aย Yg โ€“ vรฝpoฤet lineรกrneho stratovรฉho sรบฤiniteฤพa styku steny aย podlahy voย dvoch alternatรญvach (obvodovรก stena pozostรกvajรบca zย dvoch ฤastรญ Yg*1, obvodovรก stena pozostรกvajรบca zย jednej ฤasti Yg*2)

Zdroj: Ing. Rรณbert Rudiลกin, PhD.

Obr. 4 Grafickรฉ vyhodnotenie vplyvu jednotlivรฝch konลกtrukฤnรฝch รบprav (ich vhodnosti) na splnenie stanovenรฝch kritรฉriรญ

a) splnenie hygienickรฉho kritรฉria (minimรกlnej vnรบtornej povrchovej teploty qsi),
b) potrebnรก hฤบbka zaloลพenia budovy hZ (podฤพa polohy mrazovej izotermy โ€“1,0 ยฐC),
c) vรฝpoฤet lineรกrneho stratovรฉho sรบฤiniteฤพa styku steny aย podlahy Yg

Zhrnutie vรฝsledkov

Ako premenlivรฝ faktor (obr. 2 aลพย 4) vystupovala aplikรกcia doskovej tepelnej izolรกcie na bรกze extrudovanรฉho polystyrรฉnu. Vo vybranom konลกtrukฤnom detaile spodnej stavby osadenej na prรญrodnom terรฉne sa menila jej poloha/umiestnenie.

Samostatnou aplikรกciou tepelnej izolรกcie vย konลกtrukฤnom detaile spodnej stavby osadenej na prรญrodnom terรฉne nie je vย sรบฤasnosti moลพnรฉ splniลฅ podmienku hygienickรฉho kritรฉria (minimรกlnej vnรบtornej povrchovej teploty konลกtrukcie qsi) โ€“ je nutnรฉ vykonaลฅ optimalizรกciu konลกtrukฤnรฉho detailu kombinรกciou polohy tepelnej izolรกcie.

Vzdialenosลฅ, do akej zasahuje vplyv vonkajลกej klรญmy za hranicu zรกkladovej konลกtrukcie smerom do stredu budovy, priamo zรกvisรญ od toho, ฤi sa do podlahovej aย zรกkladovej konลกtrukcie aplikovala tepelnรก izolรกcia (nad alebo pod hydroizolaฤnรบ vrstvu, zย vonkajลกej alebo vnรบtornej strany, vย akej hrรบbke aย sย akรฝmi vlastnosลฅami).

Takisto od vlastnostรญ vnรบtornรฉho prostredia (najmรค teploty aย relatรญvnej vlhkosti vzduchu, od spรดsobu vykurovania aย vetrania), od vlastnostรญ pรดdy vย blรญzkosti budovy aย podloลพia pod budovou, od orientรกcie budovy na svetovรฉ strany, ale aj od zastavanosti รบzemia.

So zvรคฤลกujรบcou sa vzdialenosลฅou od vnรบtornรฉho povrchu obvodovej steny vplyv vonkajลกieho prostredia, aย teda aj premล•zanie zรกkladovej pรดdy/podloลพia, klesรก. Zย tohto dรดvodu moลพno vnรบtornรฉ zรกklady zaloลพiลฅ vย menลกej hฤบbke. Vย prรญpade urฤovania รบrovne zรกkladovej ลกkรกry pรกsov aย pรคtiek zohrรกva dรดleลพitรบ รบlohu aj ich celkovรก geometria, od ktorej sa odvรญja uhol roznรกลกania zaลฅaลพenia.

Tepelnรก izolรกcia

Rovnako efektรญvna ako tepelnรก izolรกcia aplikovanรก vย podlahovej konลกtrukcii celoploลกne sa javรญ okrajovo aplikovanรก tepelnรก izolรกcia vย podlahovej konลกtrukcii (do vzdialenosti 2,0 m od vnรบtornรฉho povrchu obvodovej steny), aย to aj napriek zloลพitejลกiemu konลกtrukฤnรฉmu rieลกeniu aย samotnej realizรกcii vย porovnanรญ sย celoploลกne izolovanou podlahovou konลกtrukciou.

Netreba vลกak zabรบdaลฅ, ลพe na vรฝber vhodnรฉho materiรกlu skladby podlahovej konลกtrukcie majรบ vplyv najmรค prevรกdzkovรฉ podmienky posudzovanej budovy aย sย nimi รบzko sรบvisiaca moลพnosลฅ zaลฅaลพenia samotnej podlahovej konลกtrukcie (moลพnosลฅ vnรบtornej dopravy โ€“ naprรญklad prejazd vysokozdviลพnรฝm vozรญkom).

So zvรคฤลกujรบcou sa vzdialenosลฅou aplikovanej tepelnej izolรกcie vย podlahovej konลกtrukcii od vnรบtornรฉho povrchu obvodovej steny รบmerne narastรก teplota na povrchu podlahovej konลกtrukcie, ale sรบฤasne sa zvyลกujรบ aj nรกroky na potrebnรบ hฤบbku zaloลพenia budovy hZ.

Teplota na povrchu podlahovej konลกtrukcie, respektรญve vย pรดde aย podloลพรญ pod podlahou po obvode budovy aย vย kรบtoch je vลพdy niลพลกia ako teplota vย strede budovy, aย to aลพ oย niekoฤพko stupลˆov.

So zvรคฤลกujรบcou sa ลกรญrkou hodnotenej budovy rastie aj priemernรก teplota vย podloลพรญ tesne pod podlahou. Prvoradรฝm cieฤพom pri navrhovanรญ konลกtrukฤnรฝch detailov spodnej stavby by nemala byลฅ snaha oย รบplnรบ eliminรกcia tepelnรฝch strรกt zย budovy do podloลพia, ale ich optimalizรกcia vzhฤพadom na moลพnosลฅ vyhrievania podloลพia.

Pri nรกvrhu treba preto zvoliลฅ urฤitรฝ kompromis vo vรฝbere mnoลพstva, umiestnenia, vzรกjomnej kombinรกcie aย voฤพby tepelnej izolรกcie vย konลกtrukฤnom detaile spodnej stavby, aย to pri splnenรญ vลกetkรฝch normovรฝch aย konลกtrukฤnรฝch poลพiadaviek.

Oย vรฝslednom nรกvrhu zaloลพenia spodnej stavby akejkoฤพvek budovy by mal vลพdy rozhodovaลฅ projektant spolu so statikom aย geoยญtechnikom.

Zรกver

Vhodne navrhnutรก aย zrealizovanรก tepelnรก izolรกcia vย konลกtrukฤnom detaile spodnej stavby chrรกni zรกkladovรบ zeminu pod zรกkladovou konลกtrukciou proti veฤพmi nรญzkym teplotรกm, premล•zaniu aย sรบฤasne prispieva kย efektรญvnej optimalizรกcii zniลพovania tepelnรฝch strรกt budovy.

Okrem tepelnej izolรกcie moลพno okolo celej stavby vytvoriลฅ drenรกลพny systรฉm (so ลกtrkovรฝm obsypom). Drenรกลพny systรฉm zachytรกva povrchovรบ vodu, ktorรก prรบdi pozdฤบลพ zรกkladovej konลกtrukcie, ฤรญm udrลพiava okolitรบ zeminu vย relatรญvne suchom stave. Zemina sa tรฝm stรกva menej nรกchylnรก na objemovรฉ zmeny, ktorรฉ by vznikli vย dรดsledku zamล•zania.

Tento prรญspevok vznikol pri rieลกenรญ grantovรฉho projektu VEGA 1/1060/11: Monitorovanie zmien fyzikรกlnych parametrov obalovรฝch konลกtrukciรญ budov za kvรกzi stacionรกrneho stavu pri dynamickรฝch zmenรกch vonkajลกieho prostredia.

TEXT: Ing. Rรณbert Rudiลกin, PhD.
OBRรZKY: Ing. Rรณbert Rudiลกin, PhD.

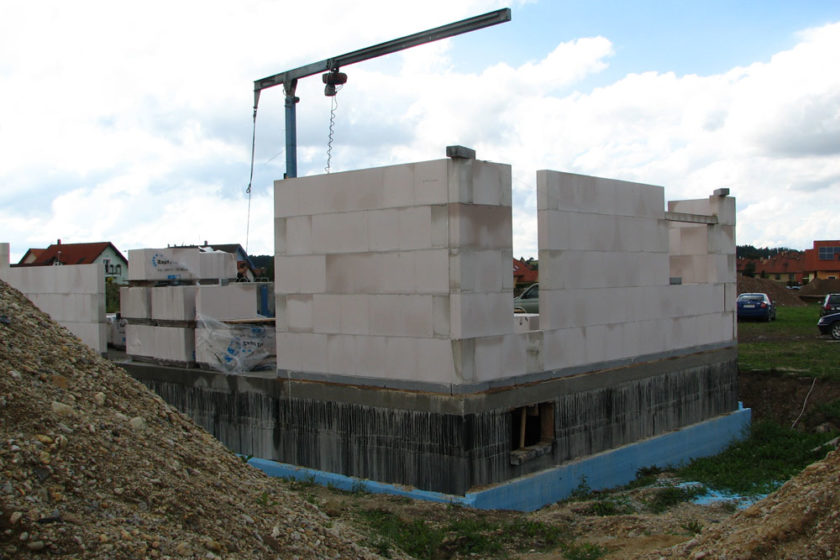

ILUSTRAฤŒNร‰ FOTO: Kalksandstein CZ s. r. o.

Ing. Rรณbert Rudiลกin, PhD. je odbornรฝm asistentom vย รšstave pozemnรฉho staviteฤพstva Katedry fyziky budov Stavebnej fakulty Technickej univerzity vย Koลกiciach.

Recenzoval Ing. Mikulรกลก Bobik, PhD., ktorรฝ je riaditeฤพom oddelenia Stavebnรก fyzika โ€“ svetlo, teplo, akustika v spoloฤnosti Applied Precision, s. r. o.

Literatรบra

1.ย ย ย  Knoppik-Wrรณbel, A. โ€“ Rudiลกin, R. โ€“ Scherfel, W.: Zakladanie rodinnรฝch domov vย zรกmrznej hฤบbke pri aplikรกciรญ ฤพahkรฝch betรณnov zย pohฤพadu konลกtrukฤnรฉho nรกvrhu, In: Podlahy aย povrchovรฉ รบpravy ve stavebnictvรญ 2011, September 2011, ฤŒR, Praha 4, KC Novodvorskรก, s. 105 โ€“ 109, ISBN 978-80-260-0166-9.
2.ย ย ย  Rudiลกin, R.: Analรฝza tepelnรฝch tokov vo vzลฅahu kย podloลพiu priemyselnรฝch budov, Dizertaฤnรก prรกca, Koลกice: Technickรก univerzita vย Koลกiciach, Stavebnรก fakulta, 2009, s.185.
3.ย ย ย  Rudiลกin, R. โ€“ Knoppik-Wrรณbel, A.: Zakladanie rodinnรฝch domov vย zรกmrznej hฤบbke pri aplikรกciรญ ฤพahkรฝch betรณnov zย pohฤพadu stavebnej tepelnej techniky, In: Podlahy aย povrchovรฉ รบpravy ve stavebnictvรญ 2011, September 2011, ฤŒR, Praha 4, KC Novodvorskรก, s.ย 149 โ€“ 153, ISBN 978-80-260-0166-9.
4.ย ย ย  Rudiลกin, R. โ€“ Knoppik-Wrรณbel, A. โ€“ Scherfel, W.: New solution of aย dwelling house foundation structure โ€“ foundation slab made of lightweight concrete (PBG), In: Poruchy aย obnova obalovรฝch konลกtrukciรญ budov, Aprรญl 2011, SR, Vysokรฉ Tatry, Podbanskรฉ, s. 249 โ€“ 254, ISBN 978-80-553-0651-3.

ฤŽalลกia pouลพitรก literatรบra

5.ย ย ย  Rudiลกin, R. โ€“ Scherfel, W.: Opportunities, efficiency and effect of utilization of foam concrete in floor structures of hall industrial buildings on reduction of energy intensity, In: Budovy aย prostล™edรญ 2010, 5. mezinรกrodnรญ konference, oktรณber 2010, Brno: Vysokรฉ uฤenรญ technickรฉ vย Brnฤ›, Fakulta stavebnรญ, รšstav pozemnรญho stavitelstvรญ, s. 214 โ€“ 221, ISBN 978-80-214-4155-2.
6.ย ย ย  STN EN ISO 13370: 2008: Tepelnotechnickรฉ vlastnosti budov, ล รญrenie tepla zeminou, Vรฝpoฤtovรฉ metรณdy (ISO 13370: 2007).
7.ย ย ย  STN 73 1001:2010: Geotechnickรฉ konลกtrukcie, Zakladanie stavieb.
8.ย ย ย  STN 73 0540-3: 2002: Tepelnotechnickรฉ vlastnosti stavebnรฝch konลกtrukciรญ aย budov, Tepelnรก ochrana budov, ฤŒasลฅ 3: Vlastnosti prostredia aย stavebnรฝch vรฝrobkov.
