Podlaha ako ochrana pred hlukom
Podฤพa nariadenia EP a RADY Eร ฤ. 305/2011 z 9. marca 2011 musia byลฅ stavby z hฤพadiska ochrany proti hluku navrhnutรฉ a zhotovenรฉ tak, aby sa hluk, ktorรฝ vnรญmajรบ ich obyvatelia alebo ฤพudia v blรญzkom okolรญ, udrลพiaval na รบrovni, ktorรก nie je hrozbou pre ich zdravie a umoลพลuje im spรกnok, oddych a prรกcu v prijateฤพnรฝch podmienkach.
Nepriezvuฤnosลฅ deliacich konลกtrukciรญ
Hluk je obลฅaลพujรบci faktor, ktorรฝ narรบลกa ลพivotnรฉ prostredie ฤloveka so vลกetkรฝmi dรดsledkami. Zvlรกลกลฅ citlivo ho vnรญmame v obytnom priestore, preto je namieste vedieลฅ, ฤo je prรญฤinou tohto neลพiaduceho javu a ako sa ho moลพno zbaviลฅ. Vรฝsledky relatรญvne komplikovanej analรฝzy ukazujรบ, ลพe problรฉm je v nesprรกvne navrhnutej, resp. zhotovenej deliacej konลกtrukcii, ktorรก nรกs oddeฤพuje od hluฤnรฉho priestoru. Vo vรคฤลกine prรญpadov ide o stropnรบ konลกtrukciu alebo prieฤku medzi bytmi.
Tento ฤlรกnok sa venuje ochrane pred hlukom ลกรญriacim sa cez stropnรบ konลกtrukciu s trojvrstvovou plรกvajรบcou podlahou vhodnou do rekonลกtrukciรญ aj novostavieb.
Kaลพdรฝ projektant aj realizรกtor si uvedomuje, ลพe skladba stropnej konลกtrukcie a pouลพitรฉ materiรกly sรบ rozhodujรบce pri jej exploatรกcii. Stropnรบ konลกtrukciu tvorรญ spravidla nosnรก, napr. ลพelezobetรณnovรก doska, na ktorรบ sa ukladajรบ ฤalลกie vrstvy (podlahovรฉ) na konkrรฉtne pouลพitie v zmysle poลพiadaviek prรญsluลกnej normy. Takto zostavenรก stropnรก konลกtrukcia sa vyznaฤuje z hฤพadiska zvukovoizolaฤnรฝch vlastnostรญ vzduchovou a krokovou nepriezvuฤnosลฅou. Na jej hodnotenie v budovรกch sa pouลพรญva vรกลพenรก stavebnรก nepriezvuฤnosลฅ Rยดw a vรกลพenรก normalizovanรก hladina krokovรฉho hluku Lยดn,W.
Typickรก ลกtvorvrstvovรก podlaha na nosnej konลกtrukcii
Samotnรก nosnรก konลกtrukcia spravidla nevyhovuje zvukovoizolaฤnรฝm poลพiadavkรกm, ktorรฉ sa vzลฅahujรบ na stropnรฉ konลกtrukcie z hฤพadiska krokovej nepriezvuฤnosti. Preto sa k nej pridรกvajรบ eลกte podlahovรฉ vrstvy, ktorรฉ majรบ v maximรกlnej miere zabrรกniลฅ prenosu hluku ฤi vibrรกciรญ do okolitรฝch miestnostรญ. V praxi sa pouลพรญvajรบ vrstvy oddelenรฉ od ostatnรฝch konลกtrukciรญ, znรกme ako plรกvajรบce podlahy.

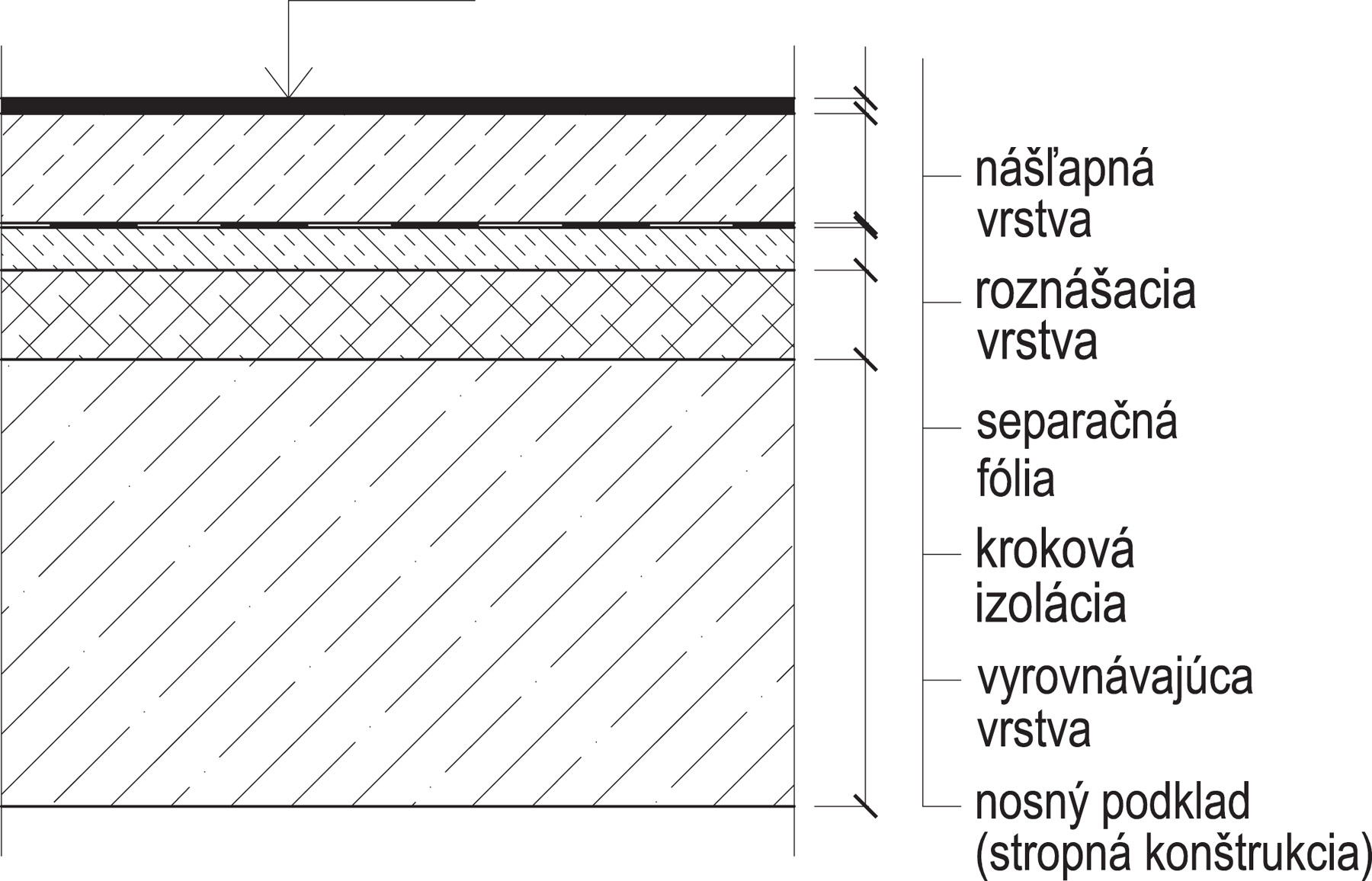

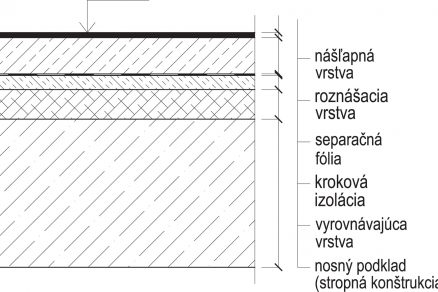

Na obr. 1 je pohฤพad v reze na stropnรบ konลกtrukciu s nosnou vrstvou a podlahou vytvorenou zo ลกtyroch vrstiev โ vyrovnรกvacej, tlmiacej, roznรกลกacej a nรกลกฤพapnej.
Obr. 1 Schรฉma ลฅaลพkej plรกvajรบcej podlahy
Prvรก nad nosnou konลกtrukciou je spravidla vyrovnรกvacia vrstva z ฤพahkรฉho betรณnu. Jej รบlohou je zakryลฅ nerovnosti nosnej konลกtrukcie a v mnohรฝch prรญpadoch aj rozvody TZB (dรกtovรฉ a prรบdovรฉ kรกble, rรบrky kรบrenia, vody, plynu a pod.).
Druhou a najpodstatnejลกou sรบฤasลฅou plรกvajรบcej podlahy z pohฤพadu stavebnej akustiky je pruลพnรก izolaฤnรก/tlmiaca vrstva, ktorรก zabezpeฤuje znรญลพenie hladiny krokovรฉho hluku v chrรกnenom priestore na poลพadovanรบ hodnotu. K beลพne pouลพรญvanรฝm izolaฤnรฝm materiรกlom patria materiรกly na bรกze minerรกlnych vlรกkien alebo penovรฉho polyetylรฉnu ฤi polystyrรฉnu.
Tretia, roznรกลกacia vrstva, sa podฤพa typu podlahy delรญ na ลฅaลพkรฉ alebo ฤพahkรฉ. Jej รบlohou je rovnomerne rozloลพiลฅ zaลฅaลพenie podlahy na vรคฤลกiu plochu. Pri ลฅaลพkรฝch plรกvajรบcich podlahรกch je roznรกลกacia vrstva spravidla betรณnovรก, resp. sadrovรก. Roznรกลกaciu vrstvu ฤพahkรฝch plรกvajรบcich podlรกh tvoria vรคฤลกinou ฤพahkรฉ montovanรฉ dosky.
ล tvrtรบ, nรกลกฤพapnรบ vrstvu, tvorรญ povrch podlahy โ sรบ to naprรญklad parkety, dlaลพba, koberec a pod.
Samotnรก plรกvajรบca podlaha je oddelenรก od okolitรฝch stien okrajovรฝm pรกsikom s vhodnรฝmi zvukovoizolaฤnรฝmi vlastnosลฅami, aby sa zabrรกnilo ลกรญreniu hluku a vibrรกciรญ do stien.
Trojvrstvovรก podlaha
Alternatรญvnym rieลกenรญm je stropnรก konลกtrukcia s trojvrstvovou podlahou. Vyznaฤuje sa tรฝm, ลพe vyrovnรกvajรบcu a izolaฤnรบ vrstvu v typickej skladbe podlahy nahrรกdza zmes drviny z gumy a plastov, ktorรก dokรกลพe vyrovnaลฅ podlahu okolo rozvodov a zรกroveล plnรญ funkciu izolaฤnej vrstvy โ krokovรบ izolรกciu. Takรฝmto spรดsobom sa vytvorรญ jedna vrstva zo sypanej izolรกcie, ktorรก plnรญ funkciu vyrovnรกvajรบcej a izolaฤnej vrstvy, ฤo prinรกลกa celรฝ rad vรฝhod.
Odpadรก mokrรฝ proces realizรกcie vyrovnรกvacej vrstvy, skrรกti sa ฤas vรฝstavby podlahy a znรญลพi sa jej hrรบbka. Okrem toho je sypanรก krokovรก izolรกcia najvhodnejลกia na zakrytie TZB rozvodov umiestnenรฝch na nosnej konลกtrukcii. Sumรกciou tรฝchto vรฝhod sa znรญลพia aj finanฤnรฉ nรกklady na zhotovenie podlahy.
Zรกroveล treba spomenรบลฅ, ลพe sypanรก izolรกcia je produkt recyklรกcie a spฤบลa poลพiadavku na pouลพรญvanie ekologickรฝch surovรญn a druhotnรฝch materiรกlov v stavbรกch.
Porovnanie podlรกh
Po sรฉrii (akustickรฝch, tepelnรฝch a mechanickรฝch) laboratรณrnych meranรญ (www.appliedp.sk) sa รบฤinnosลฅ podlahy so sypanou izolรกciou overila a priamo na stavbe (vzorovรฝ byt obytnรฉho domu) porovnala s klasickรฝmi podlahami.

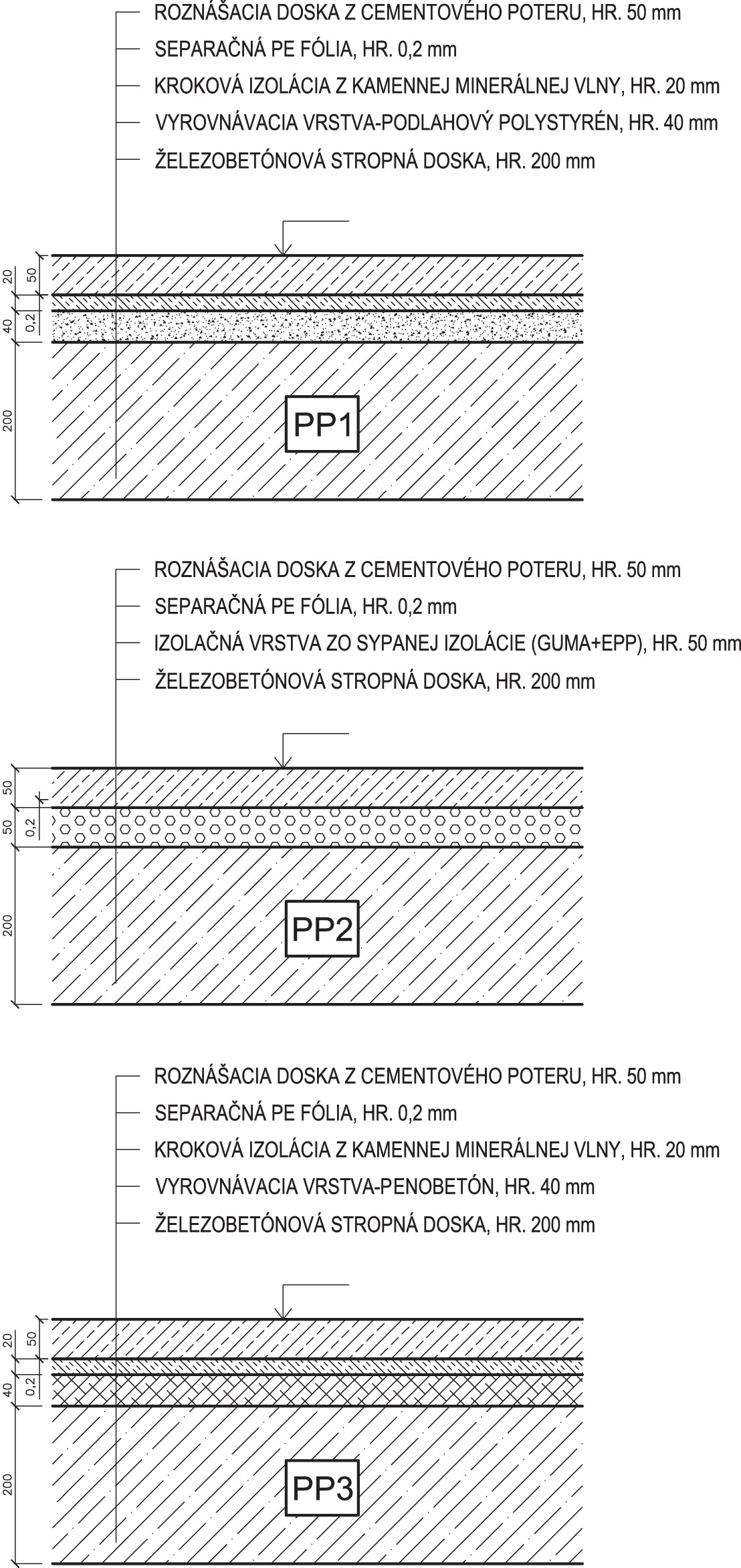

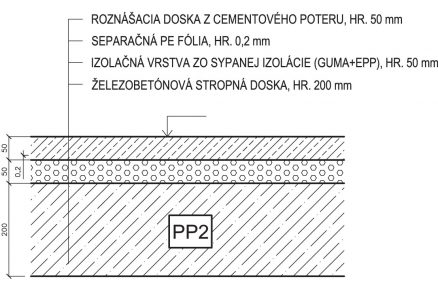

Na obr. 2 sรบ ลกpecifikovanรฉ skladby porovnรกvanรฝch podlรกh. Vลกetky podlahy boli zhotovenรฉ bez nรกลกฤพapnej vrstvy a meranรฉ v jeden deล pri rovnakej teplote a vlhkosti.
Obr. 2 Skladby troch typov podlรกh meranรฝch in situ |
V troch konลกtrukฤne porovnateฤพnรฝch miestnostiach boli zhotovenรฉ tri typy podlรกh, priฤom dve (PP1 a PP3) boli zrealizovanรฉ spรดsobom beลพnรฝm pri ลฅaลพkรฝch plรกvajรบcich podlahรกch a jedna (PP2) bola zrealizovanรก s pouลพitรญm sypanej dvojzloลพkovej izolรกcie (drvina gumy s granulovanรฝm polypropylรฉnom) s celkovou hrรบbkou 50 mm.
Vรฝsledky porovnania

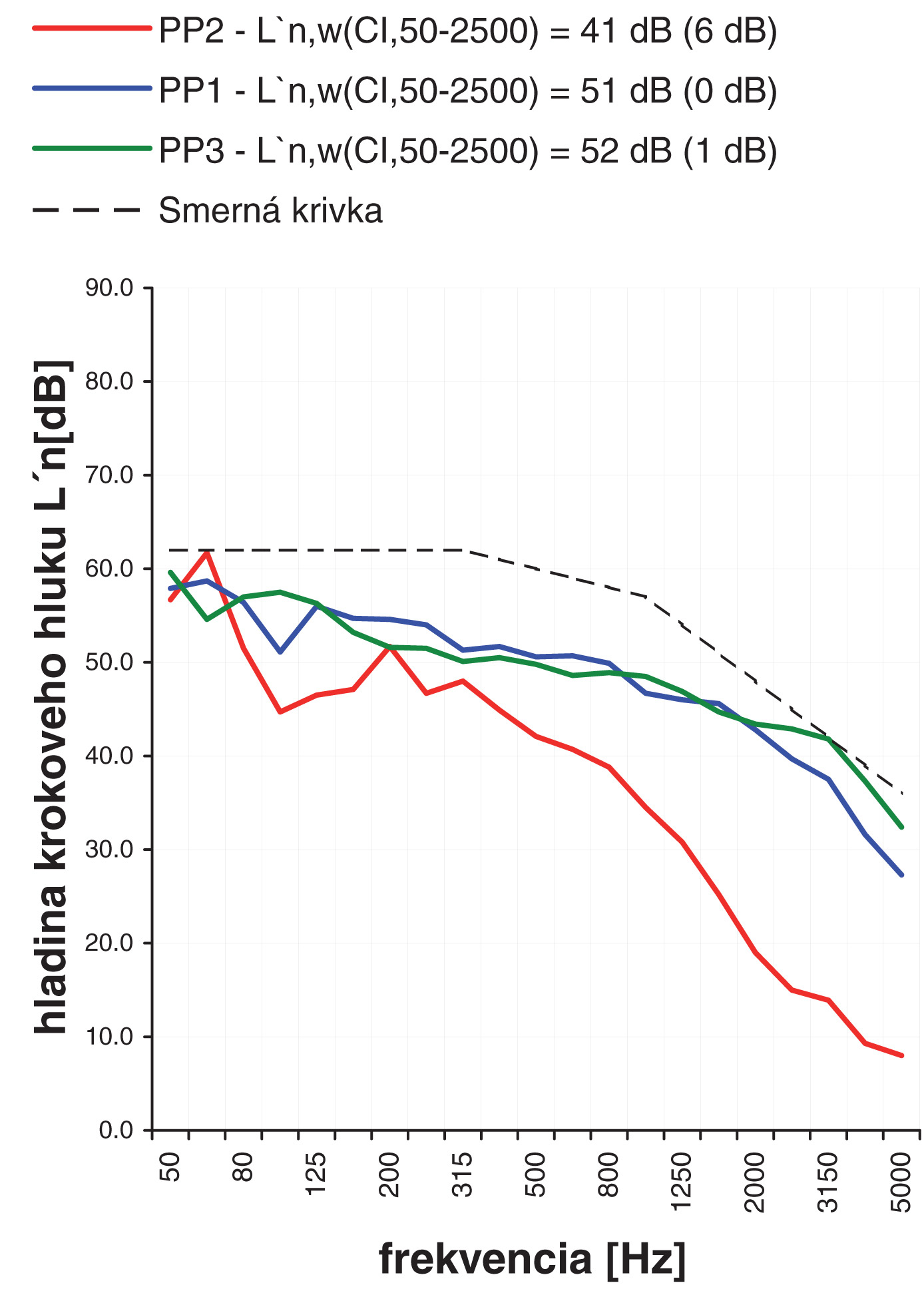

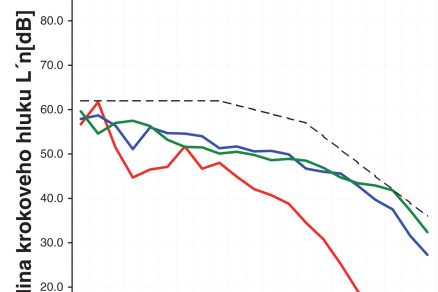

Vรฝsledky na obr. 3 ukazujรบ relatรญvne vysokรฝ รบtlm krokovรฉho hluku pri podlahe s pouลพitรญm izolaฤnej vrstvy zo sypanej zmesi, ktorรก plnรญ funkciu vyrovnรกvacej a izolaฤnej vrstvy v typickej skladbe ลฅaลพkej plรกvajรบcej podlahy.
Je vลกeobecne znรกme, ลพe stropnรฉ konลกtrukcie najhorลกie tlmia krokovรฝ hluk v oblasti nรญzkych kmitoฤtov. Tlmiaci รบฤinok pri nรญzkych frekvenciรกch naznaฤuje adaptaฤnรฝ ฤiniteฤพ spektra CI,50-2500, ktorรฝ mรก pri navrhnutej podlahe PP2 hodnotu 6 dB.
Obr. 3 Vรฝsledky merania in situ troch typov podlรกh na ลฅaลพkom ลพelezobetรณnovom strope |
Predstavuje vlastnosti typickรฉho spektra zvuku chรดdze a pridรก sa k jednoฤรญselnej hodnote vรกลพenej normalizovanej alebo ลกtandardizovanej hladiny krokovรฉho hluku Ln,w, LnT,w (dB) (STN EN ISO 717-2, 2013). Ak zohฤพadnรญme tento adaptaฤnรฝ ฤiniteฤพ spektra a pripoฤรญtame ho k vรฝslednej hodnote, dostaneme vรกลพenรฉ znรญลพenie krokovรฉho hluku Lโn,w + CI,50-2500 = 47 dB.
Aj v tom prรญpade dosahuje meranรก podlaha dobrรฉ parametre a naprรญklad v bytovej vรฝstavbe s rezervou (8 dB) tlmรญ krokovรฝ hluk v zรกkladnej zvukovoizolaฤnej oblasti (100 โ 3 150) Hz. (Pozn.: Poลพiadavka na zvukovรบ izolรกciu stropnรฝch konลกtrukciรญ pri vลกetkรฝch miestnostiach druhรฝch bytov je podฤพa STN 73 0532 stanovenรก na maximรกlnu hodnotu Lยดn,W = 55 dB).
Na zรกklade realizovanรฝch konลกtrukciรญ trojvrstvovรฝch ลฅaลพkรฝch plรกvajรบcich podlรกh na bรกze sypanej krokovej izolรกcie sa ukazuje ako vhodnรฝ typ naprรญklad dvojzloลพkovรก zmes drvenej gumy a granรบl polypropylรฉnu v definovanom pomere v rรกmci danรฉho รบฤelu pouลพitia. V prรญpade pouลพitia zmesi v ฤพahkej plรกvajรบcej podlahe โ naprรญklad v drevostavbรกch โ, je vhodnรฉ pouลพiลฅ vรคฤลกรญ pomer gumovej zloลพky a menej plniva z polypropylรฉnu.
Pri tejto kombinรกcii moลพno priaznivo modifikovaลฅ dynamickรบ tuhosลฅ tlmiacej vrstvy v prรญpade, keฤ roznรกลกacia vrstva podlahy vykazuje nรญzku ploลกnรบ hmotnosลฅ.
Vรฝsledky porovnรกvacรญch meranรญ a skรบsenosti z realizรกciรญ dosvedฤujรบ, ลพe navrhnutรฝ spรดsob skladby trojvrstvovej plรกvajรบcej podlahy s pouลพitรญm sypanรฉho izolaฤnรฉho materiรกlu moลพno pouลพiลฅ ako vhodnรบ alternatรญvu v ลกirokom spektre stropnรฝch konลกtrukciรญ.
Text: doc. Ing. Mikulรกลก Bobik, PhD., Imrich Fรณrro
Obrรกzky: autori
Ilustraฤnรฉ foto: isifa/Shutterstock
Mikulรกลก Bobik je externรฝ spolupracovnรญk SvF STU v Bratislave. Imrich Fรณrro pรดsobรญ v spoloฤnosti PRIMA-FO, s. r. o.
ฤlรกnok bol uverejnenรฝ v ฤasopise TZB Haustechnik 2/2017.
