Na zvรฝลกenie komfortu bรฝvania vย obytnom priestore ฤi skvalitnenie pracovnรฉho prostredia vย prevรกdzkovรฝch objektoch mรก vplyv aj skladba podlahovej konลกtrukcie, ktorรก by okrem tepelnoizolaฤnej schopnosti mala spฤบลˆaลฅ aj prรญsluลกnรฉ akustickรฉ poลพiadavky. To moลพno dosiahnuลฅ vhodnรฝm vรฝberom stavebnรฝch materiรกlov vย sรบฤinnosti so sprรกvnou realizรกciou podlahy.

Akustickรก izolรกcia podlรกh

Dรดleลพitรฝm faktorom podlahovรฝch konลกtrukciรญ je ich schopnosลฅ akusticky izolovaลฅ, to znamenรก eliminovaลฅ ลกรญrenie hluku medzi jednotlivรฝmi podlaลพiami. Poลพiadavky na zvukovoizolaฤnรฉ vlastnosti jednotlivรฝch konลกtrukciรญ stanovuje norma STN 73ย 0532 โ€“ Akustika โ€“ Hodnotenie zvukovoizolaฤnรฝch vlastnostรญ deliacich konลกtrukciรญ medzi miestnosลฅami aย obvodovรฝch plรกลกลฅov budov. Zatiaฤพ ฤo pri deliacich prieฤkach aย obvodovรฝch stenรกch sa zย akustickรฉho hฤพadiska posudzuje iba vzduchovรก nepriezvuฤnosลฅ, pri podlahovรฝch konลกtrukciรกch sa okrem vzduchovej nepriezvuฤnosti hodnotรญ aj schopnosลฅ konลกtrukcie pohlcovaลฅ krokovรฝ hluk (krokovรก nepriezvuฤnosลฅ).

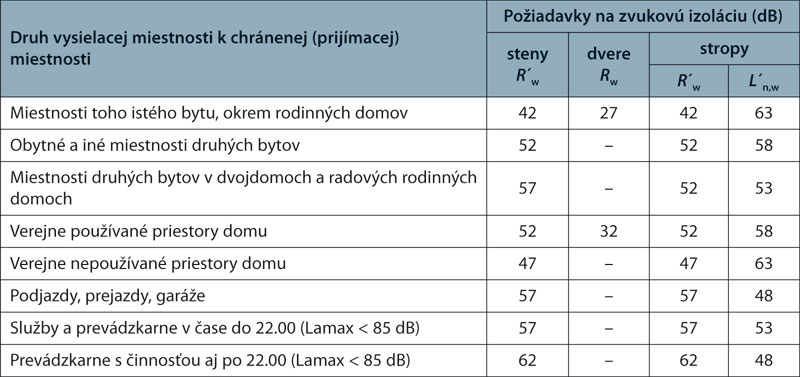

Poลพiadavky na zvukovรบ izolรกciu konลกtrukcie medzi dvoma miestnosลฅami โ€“ chrรกnenou (prijรญmacou) aย hluฤnou (vysielacou) miestnosลฅou โ€“ podฤพa STN 73ย 0532

Rยดwย ย ย  Index vzduchovej nepriezvuฤnosti, pre danรบ konลกtrukciu nameranรฝ na konkrรฉtnej stavbe
Rwย ย ย  Index vzduchovej nepriezvuฤnosti, pre danรบ konลกtrukciu nameranรฝ vย laboratรณriu
Lยดn,wย ย ย  Praktickรก (stavebnรก) hladina krokovรฉho hluku

Vzduchovรก nepriezvuฤnosลฅ podlรกh

Je to vlastnosลฅ podlahovej konลกtrukcie (vย sรบฤinnosti so stropnou konลกtrukciou) izolovaลฅ dve susednรฉ miestnosti zย hฤพadiska zvuku prenรกลกanรฉho vzduchom, priฤom zvuk vznikรก vย jednej zย miestnostรญ aย ลกรญri sa ลกkรกrami, konลกtrukciou, zvislรฝmi stenami ฤi okolitรฝmi konลกtrukciami. Moลพno ju charakterizovaลฅ buฤ laboratรณrnou vรกลพenou nepriezvuฤnosลฅou Rw, alebo stavebnou (praktickou) vรกลพenou nepriezvuฤnosลฅou Rยดw. Laboratรณrna vzduchovรก nepriezvuฤnosลฅ sa posudzuje pri ideรกlnych podmienkach bez okolitรฝch konลกtrukciรญ, priฤom stavebnรก vzduchovรก nepriezvuฤnosลฅ sa meria priamo na stavbe aย zahล•ลˆa aj vplyv okolitรฝch konลกtrukciรญ. Vย zรกsade sa rozdiel medzi laboratรณrnou (Rw) aย praktickou (Rยดw) vรกลพenou vzduchovou nepriezvuฤnosลฅou pohybuje okolo 3 aลพ 10 dB. Vย praxi sa ฤasto zanedbรกvajรบ okolitรฉ konลกtrukcie aย samotnรก podlahovรก konลกtrukcia sa posudzuje len podฤพa laboratรณrnej vzduchovej nepriezvuฤnosti, ฤo vย koneฤnom dรดsledku vedie kย mnohรฝm problรฉmom pri neskorลกom obรฝvanรญ bytu alebo domu.

Krokovรก nepriezvuฤnosลฅ podlรกh

Vyjadruje schopnosลฅ podlahovej konลกtrukcie tlmiลฅ hluk, ktorรฝ je sย ลˆou vย priamom kontakte. Krokovรฝ hluk vznikรก pri mechanickรฝch nรกrazoch do povrchu podlahovej konลกtrukcie (chรดdza alebo nรกhodnรฝ nรกraz predmetu) aย ลกรญri sa ako vlnenie do okolitรฝch, pevne naviazanรฝch konลกtrukciรญ cez akustickรฉ mosty. ฤŒรญselne sa vyjadruje ako vรกลพenรก hladina krokovรฉho hluku, ฤi uลพ ako laboratรณrna Ln, wโ€Š, alebo ako stavebnรก Lยดn, w. Vplyv podlahovej konลกtrukcie na celkovรบ eliminรกciu krokovรฉho hluku moลพno vyjadriลฅ pomocou tzv. indexu zlepลกenia krokovej nepriezvuฤnosti โˆ†L, ktorรฝ je rozdielom medzi indexom krokovej nepriezvuฤnosti stropu sย podlahovou konลกtrukciou aย indexom krokovej nepriezvuฤnosti stropu bez podlahovej konลกtrukcie.

Konลกtrukcie podlรกh

Zย konลกtrukฤnรฉho hฤพadiska moลพno podlahy rozdeliลฅ na:

  • ลฅaลพkรฉ plรกvajรบce podlahy,
  • ฤพahkรฉ plรกvajรบce podlahy,
  • roลกtovรฉ podlahy.

ลคaลพkรฉ plรกvajรบce podlahy

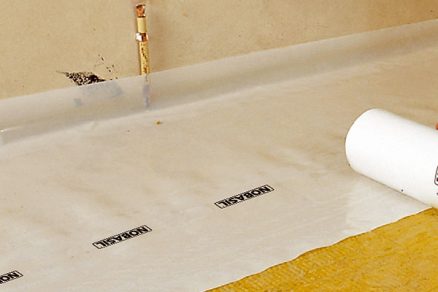

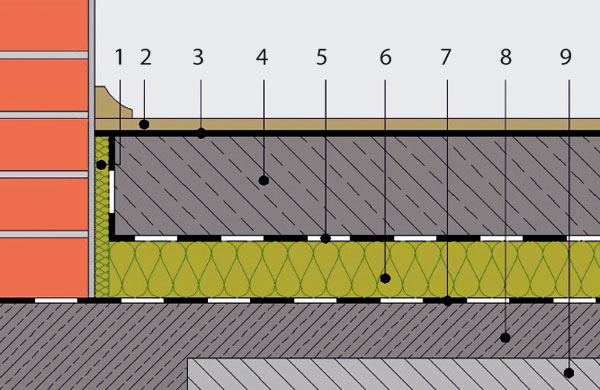

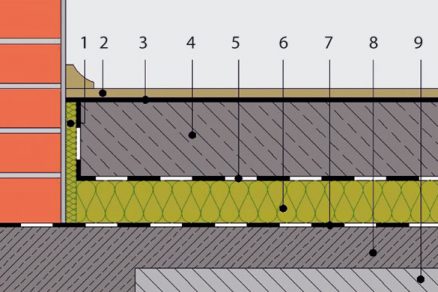

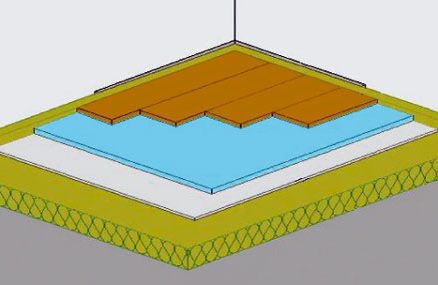

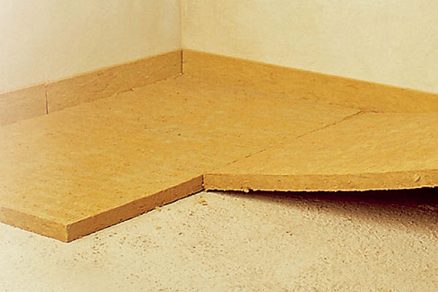

Realizรกcia ลฅaลพkรฝch plรกvajรบcich podlรกh patrรญ vย sรบฤasnosti medzi najฤastejลกie konลกtrukฤnรฉ rieลกenia podlรกh. Do tejto kategรณrie moลพno zaradiลฅ podlahy, ktorรฝch ploลกnรก hmotnosลฅ je vรคฤลกia ako 75โ€‰kg/m2. Zรกkladom tรฝchto konลกtrukciรญ je stropnรก alebo zรกkladovรก doska, na ktorรบ sa aplikuje hydroizolaฤnรก vrstva brรกniaca prenikaniu vlhkosti zo spodnej strany do ฤalลกรญch vrstiev. Na hydroizolaฤnรบ fรณliu sa nรกsledne natesno uloลพรญ tepelnรก aย akustickรก izolรกcia (vย jednej alebo vo viacerรฝch vrstvรกch). Vย prรญpade viacvrstvovej izolรกcie sa odporรบฤa spoje jednotlivรฝch dosiek prestriedaลฅ, aby sa prediลกlo tvorbe akustickรฝch aย tepelnรฝch mostov. Vย styku stropnej konลกtrukcie so zvislรฝmi stenami sa po celom obvode miestnosti poloลพia pรกsy izolaฤnรฉho materiรกlu (hrubรฉ 10 aลพ 15โ€‰mm) aลพ do vรฝลกky budรบcej roznรกลกacej vrstvy. Na ne sa vodotesne uloลพรญ hydroizolaฤnรก fรณlia, ktorรก mรก za รบlohu ochrรกniลฅ izolant pred vodou zย betรณnovรฉho poteru.

Najmรค pri vlรกknitรฝch izolaฤnรฝch materiรกloch (izolรกciรกch na bรกze ฤadiฤovรฝch vlรกkien) hrozรญ, ลพe voda prenikajรบca zย betรณnovรฉho poteru vรฝrazne znรญลพi schopnosลฅ tepelnej aย akustickej izolรกcie. Nรกsledne sa na izolaฤnรบ vrstvu aplikuje nie prรญliลก mokrรฝ betรณnovรฝ poter vย minimรกlnej kvalite B20. Ten moลพno nahradiลฅ aj anhydritovรฝmi liatymi potermi, ktorรฉ zjednoduลกujรบ prรกcu aย majรบ dostatoฤnรบ pevnosลฅ aj pri niลพลกรญch hrรบbkach (betรณnovรฉ potery spฤบลˆajรบ pevnostnรฉ charakteristiky pri hrรบbkach asi 50 aลพ 60โ€‰mm, anhydritovรฉ potery uลพ pri hrรบbkach asi 30ย aลพ 40โ€‰mm). Po vyzretรญ roznรกลกacej vrstvy sa mรดลพe aplikovaลฅ podlahovรก krytina.

Ploลกnรก hmotnosลฅ ลฅaลพkej plรกvajรบcej podlahy vย sรบฤinnosti sย vhodnรฝm druhom izolaฤnรฉho materiรกlu zvyลกuje vzduchovรบ nepriezvuฤnosลฅ celej konลกtrukcie. To znamenรก, ลพe takรฉto zloลพenie podlahy je zย akustickรฉho hฤพadiska vyhovujรบce. Okrem toho moลพno sprรกvnou realizรกciou vลกetkรฝch detailov aย preruลกenรญm vลกetkรฝch akustickรฝch mostov (stykov akusticky tvrdรฝch materiรกlov) eliminovaลฅ iย ลกรญrenie krokovรฉho hluku. Kย tomu prispievajรบ aj okrajovรฉ pรกsy izolรกcie, ktorรฝch รบlohou je preruลกiลฅ ลกรญrenie krokovรฉho hluku zย vodorovnej podlahovej konลกtrukcie do zvislรฝch stien aย nรกsledne do spodnรฝch podlaลพรญ.

ฤฝahkรฉ plรกvajรบce podlahy

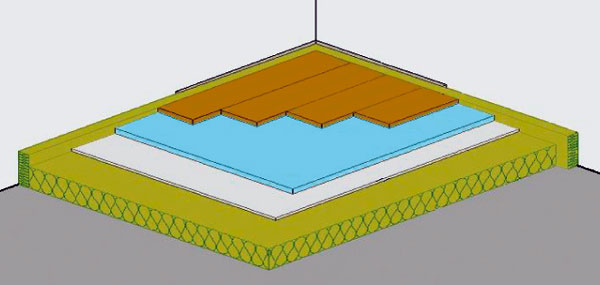

Toto rieลกenie sa vyuลพรญva pri stavbรกch, kde sa neodporรบฤa zanรกลกaลฅ do konลกtrukcie mokrรฝ proces. Podlahovรฉ konลกtrukcie sa realizujรบ najmรค pri zobytลˆovanรญ podkrovรญ alebo vรฝstavbe montovanรฝch drevostavieb. Do skupiny ฤพahkรฝch plรกvajรบcich podlรกh patria konลกtrukcie, ktorรฝch ploลกnรก hmotnosลฅ je vyลกลกia ako 15โ€‰kg/m2 aย niลพลกia ako 75โ€‰kg/m2. Ich zloลพenie je podobnรฉ ako pri ลฅaลพkรฝch plรกvajรบcich podlahรกch. Hlavnรฝm rozdielom je roznรกลกacia vrstva, ktorรก sa pri ฤพahkรฝch podlahovรฝch konลกtrukciรกch realizuje zย veฤพkoploลกnรฝch materiรกlov na bรกze dreva (OSB dosky, preglejky, cetris dosky aย pod.) alebo na bรกze sadrovlรกkna aย sadrokartรณnu.

Pri vรคฤลกine veฤพkoploลกnรฝch materiรกlov sa odporรบฤa pouลพรญvaลฅ dosky hrubรฉ 12ย aลพ 18โ€‰mm (podฤพa pevnosti materiรกlu). Ukladaลฅ ich treba na izolaฤnรฝ materiรกl minimรกlne vย dvoch vrstvรกch tak, ลพe vrchnรก doska sa natoฤรญ proti spodnej oย 90ยฐ. Pre vyลกลกiu stabilitu konลกtrukcie treba obe vrstvy navzรกjom zoskrutkovaลฅ samoreznรฝmi vrutmi. Niektorรฉ veฤพkoploลกnรฉ materiรกly sย vyลกลกou pevnosลฅou moลพno ukladaลฅ aj vย jednej vrstve. Ich hrรบbka vลกak musรญ byลฅ vรคฤลกia ako 22โ€‰mm aย spoje jednotlivรฝch dosiek musia byลฅ realizovanรฉ na pero aย drรกลพku (polodrรกลพku). Nรกsledne sa na roznรกลกaciu vrstvu mรดลพe aplikovaลฅ podlahovรก krytina.

ฤฝahkรก podlahovรก konลกtrukcia je zย akustickรฉho hฤพadiska vhodnรก najmรค pre stropnรฉ konลกtrukcie sย vyลกลกou ploลกnou hmotnosลฅou. Jej kombinรกcia spolu sย ลฅaลพลกou konลกtrukciou stropu zabezpeฤรญ dostatoฤnรบ vzduchovรบ nepriezvuฤnosลฅ celรฉho systรฉmu. Vย prรญpade montovanรฝch drevostavieb moลพno na zvรฝลกenie celkovej ploลกnej hmotnosti pouลพiลฅ roznรกลกacie dosky so zvรฝลกenou objemovou hmotnosลฅou (cementovlรกknitรฉ dosky aย pod.). Pouลพitie vlรกknitรฝch izolaฤnรฝch materiรกlov aย sprรกvna realizรกcia vลกetkรฝch detailov umoลพลˆujรบ eliminรกciu akustickรฝch mostov, ฤรญm sa zabrรกni ลกรญreniu krokovรฉho hluku. Kย znaฤnรฉmu zamedzeniu ลกรญrenia hluku prispievajรบ aj okrajovรฉ pรกsy izolรกcie, ktorรฉ preruลกujรบ styk podlahovej konลกtrukcie so zvislou stenou.

Roลกtovรก podlaha

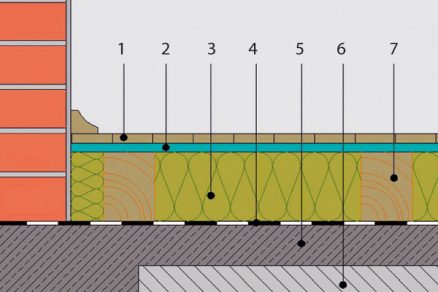

Pri tomto druhu podlahovej konลกtrukcie sa pouลพรญva izolรกcia, ktorรก nemรก dostatoฤnรบ pevnosลฅ na prenรกลกanie รบลพitkovรฉho zaลฅaลพenia. Nosnรฝm prvkom je roลกt, ktorรฝ mรดลพe byลฅ zhotovenรฝ zย dreva alebo zย kovovรฝch profilov. Medzi jeho jednotlivรฉ prvky, ktorรฉ musia byลฅ podlepenรฉ pruลพnou รบtlmovou fรณliou, sa vkladรก tepelnรก aย akustickรก izolรกcia. Na nosnรฝ roลกt sa nรกsledne ukladรก roznรกลกacia vrstva, na ktorรบ moลพno priamo montovaลฅ podlahovรบ krytinu. Vย niektorรฝch prรญpadoch sa podlahovรก krytina montuje aj priamo na nosnรฝ roลกt (napr. ak mรก podlahovรก krytina dostatoฤnรบ pevnosลฅ aย roลกt primeranรฝ rozstup).

Zย akustickรฉho hฤพadiska je takรกto konลกtrukcia menej รบฤinnรก. Jej ploลกnรก hmotnosลฅ je nepostaฤujรบca na zvyลกovanie vzduchovej nepriezvuฤnosti aย mnoho akustickรฝch mostov vย podobe jednotlivรฝch prvkov nosnรฉho roลกtu zaprรญฤiลˆuje znaฤnรฉ ลกรญrenie krokovรฉho hluku. Zย toho dรดvodu sa na zvรฝลกenie รบtlmu krokovรฉho hluku odporรบฤa vลกetky akusticky tvrdรฉ prvky konลกtrukcie podlepiลฅ izolaฤnรฝm materiรกlom, ktorรฝ preruลกรญ akustickรฝ most. Tieto podlahovรฉ konลกtrukcie sรบ vhodnรฉ najmรค zย hฤพadiska tepelnej izolรกcie pri podlahรกch poslednรฉho podlaลพia pod strechou, ktorรฉ nie je obรฝvanรฉ.

Materiรกly vย konลกtrukcii podlahy vo vzลฅahu kย akustickej izolรกcii:
  • izolaฤnรฉ materiรกly โ€“ materiรกly na bรกze ฤadiฤovรฝch vlรกkien, ktorรฉ majรบ dostatoฤnรบ dynamickรบ tuhosลฅ, dobre znรกลกajรบ zaลฅaลพenia aย zรกroveลˆ vฤaka vlรกknitej ลกtruktรบre pohlcujรบ dopadajรบci zvuk,
  • hydroizolaฤnรฉ materiรกly โ€“ chrรกnia akustickรฉ aย tepelnรฉ izolanty pred vlhkosลฅou, ktorรก mรดลพe znaฤne znรญลพiลฅ ich izolaฤnรฉ schopnosti,
  • oznรกลกacie vrstvy sย vyลกลกou ploลกnou hmotnosลฅou โ€“ zvyลกujรบ vzduchovรบ nepriezvuฤnosลฅ konลกtrukcie,
  • podlahovรฉ krytiny โ€“ okrem svojej estetickej funkcie mรดลพu ovplyvniลฅ aj akustickรฉ vlastnosti podlahovej konลกtrukcie; napr. pouลพitรญm akusticky tvrdรฝch materiรกlov (dlaลพba aย pod.) sa zvyลกuje pomer odrazenรฝch zvukovรฝch vฤบn aย akusticky mรคkลกie materiรกly (korok, drevo) zasa mรดลพu zvรฝลกiลฅ zvukovรบ pohltivosลฅ podlahovej konลกtrukcie.
