Keramickรฉ a kamennรฉ krytiny patria medzi ฤasto pouลพรญvanรฉ povrchovรฉ รบpravy podlรกh nielen v obฤianskych budovรกch. Aby vลกak mohli plniลฅ svoju funkciu a nepodliehali poruchรกm, je dรดleลพitรฉ vybraลฅ sprรกvne napojenie podlahovej krytiny a podkladovej vrstvy.



Konลกtrukcie krytiny

Podlahovรฉ krytiny z keramiky alebo kameลˆa moลพno ukladaลฅ:
a) na vรคzbu s nosnรฝm podkladom,
b) na separaฤnรบ vrstvu a na tepelnoizolaฤnรฉ, resp. zvukovoizolaฤnรฉ vrstvy.

Podฤพa toho sa rozliลกujรบ podlahovรฉ krytiny spojenรฉ s podkladom a plรกvajรบco poloลพenรฉ podlahovรฉ krytiny. ฤŽalej uvedenรฉ vyhotovenia sa vzลฅahujรบ najmรค na podklad na bรกze cementu v podobe poteru alebo maltovรฉho lรดลพka.

Keramickรฉ a kamennรฉ krytiny na nosnom podklade (konลกtrukcie spojenรฉ s podkladom)

Podlahovรฉ krytiny spojenรฉ s podkladom sa pouลพรญvajรบ vลกade tam, kde treba oฤakรกvaลฅ vysokรฉ mechanickรฉ namรกhanie, tepelnรฉ zaลฅaลพenie a pod. (priestory remeselnej a priemyselnej vรฝroby) a konลกtrukcia krytiny nemusรญ spฤบลˆaลฅ poลพiadavky na tepelnรบ, zvukovรบ a poลพiarnu ochranu (obr. 1).

Princรญp konลกtrukcie spojenej s podkladom spoฤรญva v tom, ลพe vลกetky vrstvy โ€“ podlahovรก krytina, hrubรฉ alebo tenkรฉ maltovรฉ lรดลพko โ€“ sรบ spojenรฉ navzรกjom a s nosnรฝm podkladom celoploลกnรฝm silovรฝm spojenรญm pevnรฝm v ลกmyku. Rozhodujรบci vรฝznam mรก najmรค spojenie medzi podkladovou maltou, resp. podkladovรฝm poterom a nosnรฝm podkladom.

Na dokonale oฤistenรฝ podklad sa kvรดli zlepลกeniu adhรฉzie vลพdy musรญ naniesลฅ najprv adhรฉzny mostรญk (cementovรก suspenzia). Adhรฉziu zvyลกujรบ aj disperzie zo syntetickรฝch alebo reakฤnรฝch ลพivรญc.

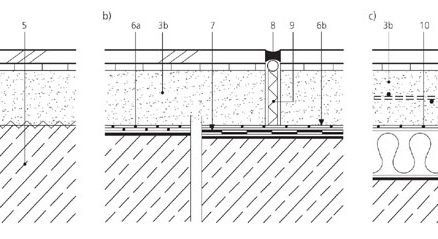

Obr. 1 Schematickรฉ znรกzornenie konลกtrukciรญ podlรกh s keramickou a kamennou krytinou
a) Podlahovรก krytina spojenรก s nosnรฝm podkladom. Dilataฤnรฉ ลกkรกry (ลกkรกry ohraniฤujรบce polia) sa nevytvoria pri poteroch spojenรฝch s podkladom. b) Krytina na potere nad separaฤnou vrstvou alebo hydroizolรกciou s dilataฤnou ลกkรกrou (ลกkรกrou ohraniฤujรบcou polia). c) Krytina na potere nad tepelnoizolaฤnou vrstvou s pomocnou hydroizolรกciou a dilataฤnou ลกkรกrou (ลกkรกrou ohraniฤujรบcou polia)

1 โ€“ keramickรฉ a kamennรฉ podlahovรฉ krytiny, 2 โ€“ lepidlo na tenkรบ vrstvu, 3a โ€“ poter spojenรฝ s podkladom alebo hrubรฉ maltovรฉ lรดลพko, 3b โ€“ roznรกลกacia vrstva (plรกvajรบci cementovรฝ poter), 4 โ€“ adhรฉzny mostรญk, 5 โ€“ nosnรฝ podklad (holรฝ betรณnovรฝ strop), 6a โ€“ separaฤnรก vrstva, resp. klznรก vrstva (polyetylรฉnovรก fรณlia v dvoch vrstvรกch), 6b โ€“ separaฤnรก vrstva nad hydroizolรกciou (polyetylรฉnovรก fรณlia v jednej vrstve), 7 โ€“ izolรกcia proti vlhkosti podฤพa DIN 18 195, 8 โ€“ elastoplastickรก ลกkรกrovacia lรกtka s vรฝplลˆovรฝm profilom, 9 โ€“ dilataฤnรก ลกkรกra (ลกkรกra ohraniฤujรบca polia), 10 โ€“ pomocnรก hydroizolรกcia (polyetylรฉnovรก fรณlia 0,1 mm v jednej vrstve), 11โ€“ย  epelnoizolaฤnรก vrstva, 12 โ€“ vรฝstuลพ podฤพa potreby (vystuลพovacia sieลฅ)

Konลกtrukcia podlahovej krytiny

Keramickรฉ a kamennรฉ krytiny moลพno ukladaลฅ:

  • na vytvrdnutรฝ poter spojenรฝ s podkladom, resp. naย  vyrovnรกvaciu vrstvu spravidla do tenkovrstvovรฉho lรดลพka alebo do hrubovrstvovรฉho lรดลพka;
  • na ฤerstvo nanesenรฉ maltovรฉ lรดลพko na hrubรบ vrstvu podฤพa pomocou adhรฉznej disperzie ako kontaktnej vrstvy nanesenej vopred; pri urฤitรฝch keramickรฝch a kamennรฝch krytinรกch mรดลพe tento druh kladenia spรดsobiลฅ vznik fฤพakov a vรฝkvetov; odporรบฤa sa len pre menลกie plochy podlahovej krytiny;
  • na dostatoฤnej rovnรฝ holรฝ strop do tenkovrstvovรฉho lรดลพka; predpokladom je vลกak podkladovรก plocha spฤบลˆajรบca poลพiadavky na vรคฤลกiu rovinnosลฅ.

Proces zmrลกลฅovania

Pri kladenรญ keramickรฝch a kamennรฝch podlahovรฝch krytรญn treba postupovaลฅ opatrne, ak sa na podklade prejavujรบ silnรฉ zmeny tvaru nรกsledkom zmraลกลฅovania (napr. neukonฤenรฝ proces zmraลกลฅovania eลกte mladรฉho oceฤพobetรณnovรฉho stropu alebo ฤerstvรฉho cementovรฉho poteru spojenรฉho s podlahou). Keฤลพe tvrdรก hornรก vrstva nesleduje pretvorenia podkladu, mรดลพu vznikaลฅ ลกmykovรฉ napรคtia, ktorรฉ uลพ spriahnutie nemรดลพe preniesลฅ a hrozรญ oddelenie.

Preto treba dodrลพiavaลฅ prรญsluลกnรฉ lehoty, teda podkladovรฉ betรณnovรฉ plochy musia byลฅ v ฤase kladenia podlahovej krytiny starรฉ minimรกlne 6 mesiacov, cementovรฉ potery spojenรฉ s podkladom 28 dnรญ. Treba dodrลพiavaลฅ aj zvyลกkovรบ vlhkosลฅ uvedenรบ v tab. 1 a 2.

Tab. 1 Dovolenรฉ hodnoty vlhkosti poterov pod podlahovรบ krytinu

Tab. 2 Menovitรก hrรบbka a pevnosลฅ, resp. tvrdosลฅ vykurovacรญch poterov na tepelnoizolaฤnรฝch vrstvรกch pre รบลพitkovรฉ zaลฅaลพenie do 1,5 kN/m2

Ak nemoลพno dodrลพiavaลฅ minimรกlne lehoty, moลพno v zรกvislosti od oฤakรกvanรฉho namรกhania poloลพiลฅ keramickรบ a kamennรบ podlahovรบ krytinu na elastickรฉ medzivrstvy (veฤพmi flexibilnรฉ lepidlรก zuลกฤพachtenรฉ prรญsadou plastu), na dilataฤnรฉ rohoลพe (obr. 2) alebo ako plรกvajรบce krytiny na separaฤnรบ vrstvu.

Pri podlahovรฝch krytinรกch spojenรฝch s podkladom treba vytvoriลฅ dilataฤnรฉ ลกkรกry medzi budovami na rovnakom mieste ako v nosnej konลกtrukcii. Pri poteroch spojenรฝch s podkladom netreba pouลพiลฅ dilataฤnรฉ ลกkรกry (ลกkรกry ohraniฤujรบce polia); sรบ ลกkodlivรฉ a ruลกia spojenie. Okrajovรฉ ลกkรกry sa vytvoria pri vysokรฝch konลกtrukฤnรฝch prvkoch len vtedy, keฤ nie sรบ pevne spojenรฉ s nosnรฝm podkladom.

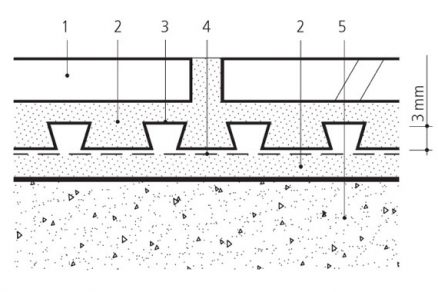

Obr. 2 Schรฉmatickรฉ znรกzornenie dilataฤnej rohoลพe na kritickom podklade s dlaลพdicami v tenkovrstvom lรดลพku

1 โ€“ keramickรก a kamennรก krytina, 2 โ€“ lepidlo na dlaลพdice, 3 โ€“ dilataฤnรก rohoลพ stabilnรก v tlaku s priehlbinami v tvare rybiny (podkladovรก rohoลพ izoluje proti vlhkosti, je nosnรก, rozpojuje, chrรกni a sanuje), 4 โ€“ rรบno nakaลกรญrovanรฉ na zadnej strane, 5 โ€“ kritickรฝ podklad (napr. eลกte ฤerstvรฝ cementorvรฝ poter)

Keramickรฉ a kamennรฉ podlahovรฉ krytiny na separaฤnej vrstve

Konลกtrukcie podlahovรฝch krytรญn na separaฤnej vrstve (obr. 1 b) sa pouลพรญvajรบ najmรค zo stavebno-technickรฝch alebo stavebno-fyzikรกlnych dรดvodov.

รšlohou separaฤnej vrstvy je bezpeฤne oddeliลฅ konลกtrukciu nachรกdzajรบcu sa nad ลˆou od nosnรฉho podkladu pri ฤo najmenลกom odpore v ลกmyku. Keฤลพe pridanรญm separaฤnej vrstvy nie je ลพiadne adhรฉzne spojenie s podkladom, hornรก vrstva stropu a nosnรฝ strop sa mรดลพu pohybovaลฅ nezรกvisle od seba.

Podmienkou vลกak je, aby rovnรฝ podklad, na ลˆom umiestnenรก dvojvrstvovรก separaฤnรก a klznรก vrstva a elastickรฉ okrajovรฉ ลกkรกry medzi podlahovou konลกtrukciou a vลกetkรฝmi vysokรฝmi konลกtrukฤnรฝmi prvkami umoลพลˆovali voฤพnรบ pohyblivosลฅ. Podฤพa druhu poteru, veฤพkosti poterovรฉho poฤพa a geometrie miestnosti treba navrhnรบลฅ a vytvoriลฅ ลกkรกry ohraniฤujรบce polia a dilataฤnรฉ ลกkรกry medzi budovami.

Konลกtrukcia podlahovej krytiny

Keramickรฉ a kamennรฉ krytiny moลพno ukladaลฅ:

  • na vytvrdnutรฝ poter nad separaฤnou vrstvou spravidla do tenkovrstvovรฉho lรดลพka alebo do hrubovrstvovรฉho lรดลพka,
  • na ฤerstvo nanesenรฉ maltovรฉ lรดลพko nad separaฤnou vrstvou na hrubรบ vrstvu.

Kladenie na poter

Zmeny tvaru a objemu vznikajรบ pri voฤพne uloลพenej, tenkej cementovej poterovej platni (s hrรบbkou minimรกlne 35 mm) najmรค pre zmraลกลฅovanie,ย  napรบฤanie a tepelne podmienenรฉ procesy. Poterovรก platลˆa sa pri tom mรดลพe prehnรบลฅ alebo vyduลฅ na okrajoch.

Kvรดli obmedzeniu pretvorenรญ cementovรฉho poteru na separaฤnej vrstve na neลกkodnรบ mieru sa treba snaลพiลฅ o zloลพenie poteru ฤo najmenej podporujรบce zmraลกลฅovanie. Okrem toho musรญ byลฅ cementovรฝ poter na separaฤnej vrstve v ฤase kladenia krytiny starรฝ minimรกlne 28 dnรญ a musรญ vykazovaลฅ zvyลกkovรบ vlhkosลฅ uvedenรบ v tab. 1 a tab. 2.

Ak nemoลพno dodrลพaลฅ poลพadovanรฉ lehoty, je moลพnosลฅ, v zรกvislosti od oฤakรกvanรฉho namรกhania, poloลพiลฅ podlahovรบ krytinu na elastickรฉ medzivrstvy (veฤพmi flexibilnรฉ lepidlรก) alebo na dilataฤnรฉ rohoลพe (obr. 2).

Kladenie na maltovรฉ lรดลพko nad separaฤnรบ vrstvu

Konลกtrukcie takรฉhoto druhu sรบ veฤพmi poruchovรฉ. Vzhฤพadom na silnรบ tendenciu k pretvoreniu ฤerstvej maltovej vrstvy, ktorรก mรก prevziaลฅ รบlohu roznรกลกacej vrstvy, predstavujรบ nekontrolovateฤพnรฉ riziko. Pri urฤitรฝch kamennรฝch a keramickรฝch krytinรกch mรดลพe tento spรดsob kladenia vyรบstiลฅ nielen do vzniku trhlรญn, ale aj fฤพakov a vรฝkvetov.

Keramickรฉ a kamennรฉ podlahovรฉ krytiny na tepelnoizolaฤnej vrstve

Plรกvajรบce konลกtrukcie podlahovรฝch krytรญn (obr. 3) sa pouลพรญvajรบ najmรค pre tepelnรบ a zvukovรบ ochranu.

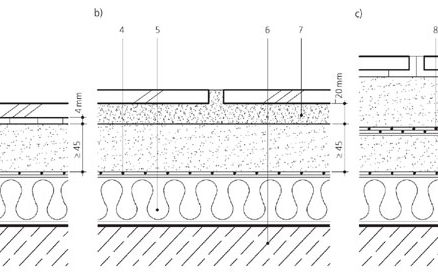

Obr. 3 Schematickรฉ znรกzornenie konลกtrukcie podlahy s keramickรฝmi a kamennรฝmi krytinami na tepelnoizolaฤnej vrstve.

a) krytina v tenkom lรดลพku na stvrdnutom cementovom potere, b) krytina v hrubom lรดลพku na stvrdnutom cementovom potere, c) krytina v tenkom lรดลพku na stvrdnutom cementovom potere nad separaฤnou vrstvou alebo hydroizolรกciou

1 โ€“ keramickรฉ a kamennรฉ krytiny, 2 โ€“ lepidlo na tenkรฉ lรดลพko, 3 โ€“ stvrdnutรฝ cementovรฝ poter (vrstva roznรกลกajรบca zaลฅaลพenie minimรกlne 45 mm), 4 โ€“ zakrytie (polyetylรฉnovรก fรณlia 0,1 mm v jednej vrstve), 5 โ€“ tepelnoizolaฤnรก vrstva, 6 โ€“ nosnรฝ podklad (holรฝ betรณnovรฝ strop), 7 โ€“ podkladovรก malta (hrubรฉ lรดลพko 15 aลพ 20 mm), 8 โ€“ separaฤnรก vrstva (polyetylรฉnovรก fรณlia 0,1 mm v dvoch vrstvรกch), 9 โ€“ separaฤnรก vrstva nad hydroizolรกciou (polyetylรฉnovรก fรณlia v jednej vrstve), 10 โ€“ izolรกcia proti vlhkosti podฤพa DIN 18 195, 11 โ€“ ochrannรก vrstva (minimรกlne โ‰ฅ 35 mm)

Konลกtrukcia podlahovej krytiny

Keramickรฉ a kamennรฉ krytiny moลพno ukladaลฅ:

  • na vytvrdnutรฝ poter nad tepelnoizolaฤnou vrstvouย  spravidla do tenkovrstvovรฉho lรดลพka alebo do hrubovrstvovรฉho lรดลพka,
  • na ฤerstvo nanesenรฉ maltovรฉ lรดลพko nad tepelnoizolaฤnou vrstvou na hrubรบ vrstvu.

Kladenie na poter

Aby sa zabrรกnilo vzniku konvexnรฝch vydutรญ pri procese zmraลกลฅovania spojenรฉho systรฉmu krytina – cementovรฝ poter, treba aj pri tejto plรกvajรบcej konลกtrukcii vytvoriลฅ roznรกลกaciu vrstvu ฤo najmenej podporujรบcu zmraลกลฅovanie; tรกย  musรญ byลฅ pri kladenรญ krytiny starรก minimรกlne 28 dnรญ (zrelosลฅ pod krytinu). Dovolenรฝ obsah vlhkosti je uvedenรฝ v tab. 1 a tab. 2.

Ak nemoลพno dodrลพaลฅ poลพadovanรฉ lehoty, je moลพnosลฅ, v zรกvislosti od oฤakรกvanรฉho namรกhania, poloลพiลฅ podlahovรบ krytinu na elastickรฉ medzivrstvy (veฤพmi flexibilnรฉ lepidlรก) alebo na dilataฤnรฉ rohoลพe.

Pri cementovรฝch poteroch s keramickรฝmi a kamennรฝmi krytinami mรดลพe byลฅ รบฤelnรฉ pouลพitie vรฝstuลพe z rohoลพรญ na obmedzenie vรฝลกkovรฉho posunu hrรกn trhlรญn pri vzniku prรญpadnรฝch trhlรญn.

Kladenie na maltovรฉ lรดลพko nad tepelnoizolaฤnรบ vrstvu

Tento spรดsob kladenia je sรญce spojenรฝ s relatรญvne malou konลกtrukฤnou vรฝลกkou, ale v inรฝch sรบvislostiach nie je bezproblรฉmovรฝ (nebezpeฤenstvo vydรบvania, vzniku trhlรญn, fฤพakov na povrchu krytiny) a mal by sa pouลพรญvaลฅ iba vo vรฝnimoฤnรฝch prรญpadoch (obr. 4).

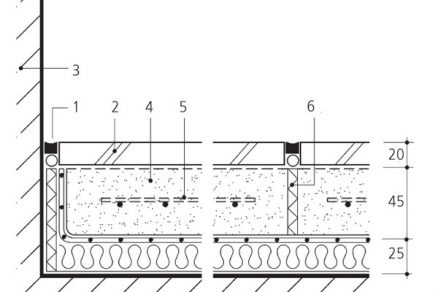

Obr. 4 Platne z prรญrodnรฉho kameลˆa uloลพenรฉ bezprostredne na ฤerstvo nanesenom potere s tepelnoizolaฤnou vrstvou (maltovรฉ lรดลพko zodpovedajรบce poteru). Tรฝmto spรดsobom sa kladenia sa sice dosiahne relatรญvne nรญzka konลกtrukฤnรก vรฝลกka, nie je vลกak celkom bezproblรฉmovรฝ (nebezpeฤenstvo vydutia, vzniku trhlรญn, fฤพakov na povrchu krytiny), a preto by sa mal pouลพรญvaลฅ len vo vรฝnimoฤnรฝch prรญpadoch a na malรฝch plochรกch.

1 โ€“ okrajovรก ลกkรกra s vรฝplลˆovรฝm profilom a elastoplastickรฝm tmelom, 2 โ€“ platne z opracovanรฉho prรญrodnรฉho kameลˆa, 3 โ€“ betรณnovรก stena s estetickou funkciou povrchu, 4 โ€“ ฤerstvo nanesenรฝ betรณnovรฝ poter, 5 โ€“ vรฝstuลพ (rohoลพ, ak je potreba), 6 โ€“ dilataฤnรก ลกkรกra (ลกkรกra ohraniฤujรบca pole)
