Podlahy hromadnรฝch garรกลพรญ

Partneri sekcie:

Vo vรคฤลกine hromadnรฝch garรกลพi realizovanรฝch vย ostatnรฝch rokoch sa moลพno stretnรบลฅ sย problรฉmami vyplรฝvajรบcimi zย vรฝskytu prevรกdzkovej vody vnรกลกanej vozidlami. Voda ฤalej prenikรก do nadvรคzujรบcich konลกtrukciรญ, takลพe na podlahe vznikajรบ kaluลพe, ktorรฉ zhorลกujรบ ich uลพรญvateฤพskรฝ komfort. Vyลกลกia vrstva vody vyskytujรบca sa vย miestach priehybov stropnรฝch dosiek alebo vย priehlbinรกch obmedzuje uลพรญvateฤพnosลฅ garรกลพรญ a obsahuje roztoky solรญ, ktorรฉ korodujรบ betรณn.

01 bukovsky big image
06 bukovsky big image
05 bukovsky big image
04 bukovsky big image
03 bukovsky big image
02 bukovsky big image
podlahy hromadnych garazi 5222 big image
ฤŒasto reklamovanรฉ nedostatky podlรกh garรกลพรญ
Pre garรกลพe je charakteristickรก realizรกcia takยญzvanรฝch nulovรฝch podlรกh. Podlahu tvorรญ strojovo hladenรก nosnรก stropnรก alebo zรกkladovรก konลกtrukcia.

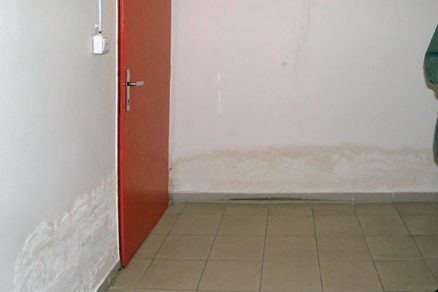

podlahy,garáลพeKย najฤastejลกรญm reklamรกciรกm dochรกdza vย prรญpade viacpodlaลพnรฝch garรกลพรญ, vย ktorรฝch prevรกdzkovรก voda pretekรก cez netesnรฉ stropnรฉ konลกtrukcie do niลพลกรญch podlaลพรญ aย kvapkรก na vozidlรก aย uloลพenรฉ predmety, priฤom poลกkodzuje ich povrchovรบ รบpravu. Vย niektorรฝch prรญpadoch vย dรดsledku schopnosti vody vzlรญnaลฅ sa prevรกdzkovรก voda dostรกva do prieฤok aย prenikรก do pivnรญc aj technologickรฝch miestnostรญ nadvรคzujรบcich na garรกลพe (obr. 1). Vย budovรกch, ktorรฉ sรบ umiestnenรฉ vo veฤพmi svahovitom terรฉne, prevรกdzkovรก voda vo vรฝnimoฤnรฝch prรญpadoch prenikรก aj do obytnรฝch miestnostรญ situovanรฝch do blรญzkosti garรกลพรญ alebo pod garรกลพami.

Medzi menej ฤastรฉ, ale nie vรฝnimoฤnรฉ poruchy patrรญ poลกkodenie ลพelezobetรณnovรฝch stropnรฝch dosiek, prรญpadne stien aย stฤบpov korรณziou, aย to vย miestach namรกhanรฝch prevรกdzkovou vodou.

Vย prรญpade garรกลพรญ umiestnenรฝch na zรกkladovej doske sa ฤasto nedรก celkom presne urฤiลฅ, ฤi sa voda vย nich vyskytuje zย dรดvodu jej vnesenia vozidlami alebo zย dรดvodu netesnosti izolaฤnรฉho systรฉmu proti zemnej vlhkosti.

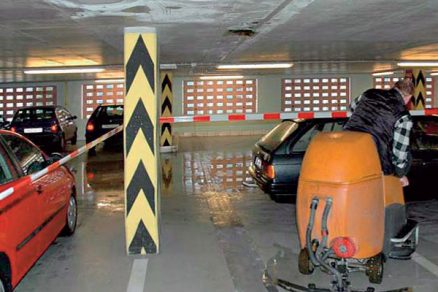

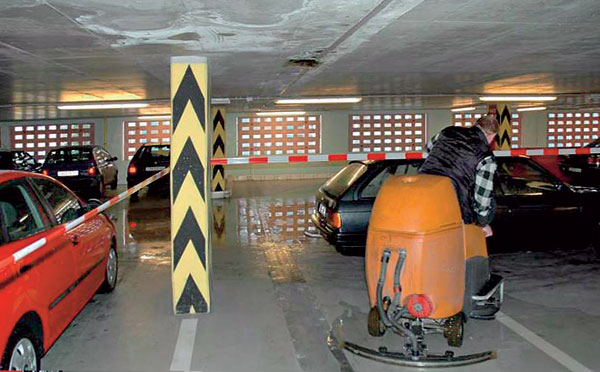

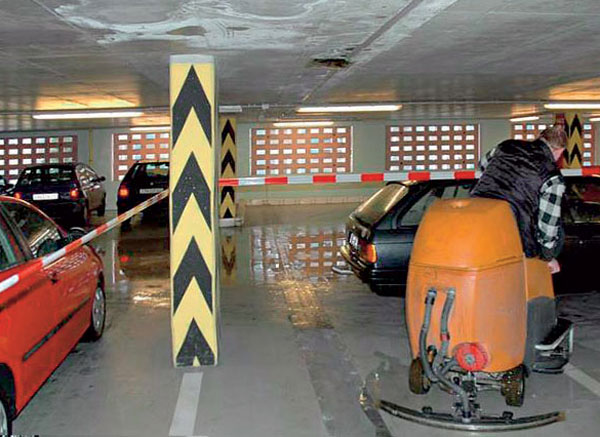

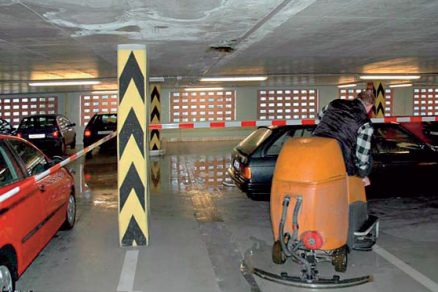

podlahy,garáลพeZย hฤพadiska uลพรญvateฤพov predstavuje vรฝznamnรฝ nedostatok vรฝskyt hlbokรฝch kaluลพรญ sย hฤบbkou aj okolo 40 mm vย priestore najvรคฤลกieho priehybu stropnรฝch dosiek (obr.ย 2). Ak sa tieto miesta nachรกdzajรบ vย mieste parkovania vozidiel, nemoลพno zย vozidla vystรบpiลฅ ani do nej nastรบpiลฅ so suchou nohou bez realizรกcie dodatkovรฝch opatrenรญ, medzi ktorรฉ patria naprรญklad lรกvky zย rozliฤnรฝch zvyลกkov pouลพitรฉho stavebnรฉho materiรกlu.

Nedostatky pri nรกvrhu
Pravdepodobne najpodstatnejลกou prรญฤinou nedostatkov sรบ nadmernรฉ poลพiadavky na รบsporu nรกkladov uลพ pri spracovanรญ projektovej dokumentรกcie. ฤŒastรฝm problรฉmom je chรฝbajรบca koordinรกcia jednotlivรฝch ฤastรญ projektovej dokumentรกcie. Zo stavebnej ฤasti sรบ รบplne vynechanรฉ poลพiadavky na ochranu konลกtrukciรญ proti vode sย obsahom solรญ aย ropnรฝch lรกtok uvรกdzanรฉ vย konลกtrukฤnej ฤasti (statika).

ฤŽalลกou prรญฤinou vzniku nedostatkov sรบ vรฝberovรฉ konania na jednotlivรฉ ฤasti stavby, keฤ sa nรกvrhy posudzujรบ podฤพa vลกeobecnรฉho zadania aย oย vรฝsledku ฤasto rozhodujรบ stavebne nekvalifikovanรฉ osoby. ลฝiaฤพ, nie je vรฝnimkou, ak zvรญลฅazรญ dodรกvateฤพ, ktorรฝ povaลพuje navrhnutรฉ ฤasti konลกtrukciรญ za zbytoฤne drahรฉ aย navrhne ich nahradenie lacnejลกou (ฤasto nefunkฤnou) alternatรญvou, prรญpadne ich รบplnรฉ vynechanie.
–>–>
รšdrลพba podlรกh garรกลพรญ
Vรฝskyt prevรกdzkovej vody vnesenej alebo zateฤenej cez vetracie oknรก sa vย projektovej dokumentรกcii nerieลกi vรดbec.

podlahy,garáลพeVย prรญpade stavby, pri ktorej sa spracoval nรกvod na jej uลพรญvanie, sa moลพno ฤasto stretnรบลฅ so zle navrhnutรฝm systรฉmom priebeลพnรฉho odstraลˆovania vody vnesenej vย rรกmci รบdrลพby (obr. 3). Vย miestach najvรคฤลกieho priehybu stropnej konลกtrukcie sa spravidla nachรกdzajรบ zaparkovanรฉ vozidlรก, takลพe danรบ poลพiadavku nie je moลพnรฉ splniลฅ. Druhรฝm problรฉmom sรบ vysokรฉ nรกklady na รบdrลพbu.

Poลพiadavky na podlahy garรกลพรญ
Na podlahy garรกลพรญ sa vzลฅahujรบ rovnakรฉ zรกkladnรฉ poลพiadavky ako na ostatnรฉ konลกtrukcie. Pri navrhovanรญ hromadnรฝch garรกลพรญ platรญ STN 736058: 1987 (Hromadnรฉ garรกลพe. Zรกkladnรฉ ustanovenia). Vย sรบlade sย poลพiadavkami normy treba podlahy garรกลพรญ navrhovaลฅ sย minimรกlnym spรกdom 0,5 % aย sย podlahovรฝmi vpustami na odtok vody zย mokrรฝch vozidiel alebo namrznutรฉho snehu. Vย sรบlade sย STN 74 4505: 1987 (Podlahy. Spoloฤnรฉ ustanovenia) musia byลฅ trvanlivรฉ aย odolnรฉ proti pรดsobeniu kvapalรญn, minerรกlnych olejov, pohonnรฝch lรกtok aย chloridov aย vย sรบlade sย STN 73 0823: 1983 (Poลพiarnotechnickรฉ vlastnosti hmรดt. Stupeลˆ horฤพavosti stavebnรฝch materiรกlov) so stupลˆom horฤพavosti A. Vย prรญpade betรณnovรฝch podlรกh sa odporรบฤa pouลพiลฅ prevzduลกnenรฝ betรณn.

Kanalizรกcia na odvodnenie garรกลพe sa musรญ vย sรบlade sย STN 73 6760: 2009 (Kanalizรกcia vย budovรกch) nachรกdzaลฅ len vย priestoroch, kde sรบ vรฝtoky vnรบtornรฉho vodovodu aย podlahovรฝch vpustov. Tรกto norma je sรญce platnรก, ale nie je zรกvรคznรก, preto sa zย dรดvodu vyลกลกรญch investiฤnรฝch nรกkladov neaplikuje.

podlahy,garáลพeNamรกhanie podlรกh vย garรกลพach
Podlahy sรบ vย zime namรกhanรฉ vnesenou prevรกdzkovou vodou sย obsahom chloridov aย ฤalลกรญch lรกtok, obsiahnutรฝch vย topiacom sa snehu, pรดsobenรญm unikajรบcich ropnรฝch lรกtok aย olejov zย vozidiel, oterom, najmรค vย jazdnรฝch pruhoch aย na miestach ฤastรฉho brzdenia.

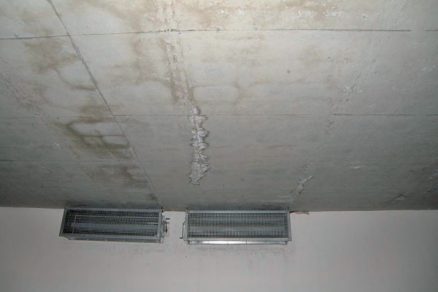

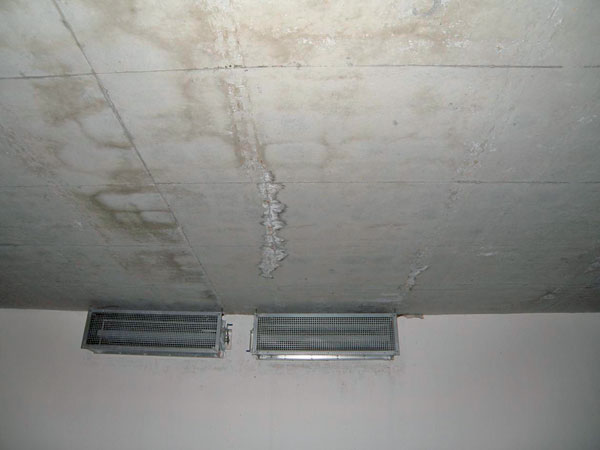

Vzhฤพadom na dotvarovanie betรณnu aย objemovรฉ zmeny spรดsobenรฉ zmenami teploty sรบ podlahy garรกลพรญ zvyฤajne naruลกenรฉ trhlinami (obr. 4). Ich celistvosลฅ narรบลกajรบ aj dilataฤnรฉ ลกkรกry, ktorรฉ nie sรบ rieลกenรฉ ako vodotesnรฉ, takลพe voda prenikรก do niลพลกรญch podlaลพรญ (obr. 5, 6). Podobne voda prenikรก aj do netesnรฝch pracovnรฝch ลกkรกr.

Zรกsadnou poลพiadavkou, ktorรบ treba pri realizรกcii podlรกh garรกลพรญ dodrลพaลฅ, je zabezpeฤenie predovลกetkรฝm poลพadovanej mechanickej odolnosti aย stability nosnรฝch konลกtrukciรญ poฤas predpokladanej existencie stavby (minimรกlne 50ย rokov).

podlahy,garáลพe podlahy,garáลพe

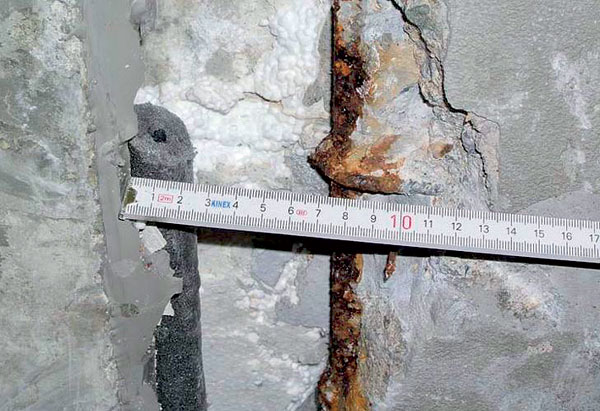

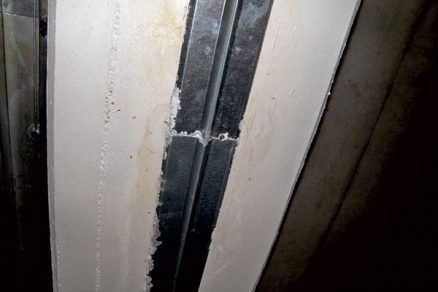

Obr. 5 Poลกkodenie vรฝstuลพe korรณziou na mieste dilataฤnej ลกkรกry Obr. 6 Pokus o opravu podvesenรฉho ลพliabku, ktorรฝ odvรกdza vodu pretekajรบcu dilataฤnou ลกkรกrou, aby sa prediลกlo poลกkodeniu vozidiel

Rozhodujรบcimi ฤiniteฤพmi spรดsobujรบcimi korรณziu sรบ chloridy, respektรญve ich vodnรฉ roztoky aย neฤistoty na podvozkoch vozidiel. Ak podlahy nie sรบ sprรกvne vyspรกdovanรฉ aย prevรกdzkovรก voda obsahujรบca uvedenรฉ neฤistoty sa neodvรกdza,ย  dlhodobo sa namรกha ich povrch aย voda prenikรก aj do konลกtrukciรญ stropov aย stien nadvรคzujรบcich na podlahu. Proti prenikaniu chloridov treba ลพelezobetรณnovรบ konลกtrukciu chrรกniลฅ รบฤinnou hydroizolรกciu, respektรญve zabezpeฤenรญm odolnosti betรณnu proti vplyvom agresรญvneho prostredia aย zรกroveลˆ realizovaลฅ dostatoฤne hrubรบ kryciu vrstvu vรฝstuลพe.

Druhy aย stupne agresivity prostredia sรบ stanovenรฉ vย STN EN 206: 2002 (Betรณn. ฤŒasลฅย 1: ล pecifikรกcia, vlastnosti, vรฝroba aย zhoda). Vonkajลกie prostredia sa delรญ na 6ย stupลˆov (pozri tabuฤพku). Klasifikรกcia stupลˆov agresivity pre karbonatรกciu aย pรดsobenie chloridov sa tรฝka agresivity vzhฤพadom na oceฤพovรบ vรฝstuลพ, aย nie vzhฤพadom naย  prostรฝ betรณn. Najรบฤinnejลกรญm prostriedkom na zlepลกenie chemickej odolnosti betรณnu sรบ zmesovรฉ cementy. Povrch podlรกh garรกลพรญ sa vย sรบlade sย normou zaraฤuje medzi konลกtrukcie, ktorรฉ sรบ vystavenรฉ vplyvu agresรญvneho prostredia XD3.

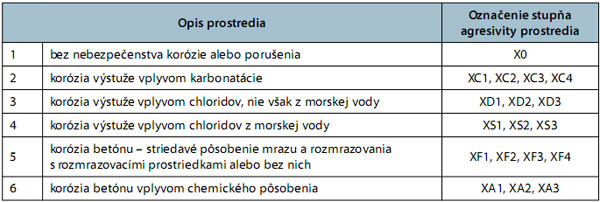

Druhy aย stupne vplyvu vonkajลกieho prostredia podฤพa STN EN 206โ€“1: 2002

Poลพiadavky na betรณn sรบ danรฉ zjednotenรญm poลพiadaviek na stropnรฉ dosky aย betรณnovรบ vozovku. Zย kombinรกcie beลพnรฉho konลกtrukฤnรฉho betรณnu C35/45 XC4, XD3 aย betรณnu vozoviek parkovacรญch plรดch C25/30 XF4 vychรกdza ako spoloฤnรฝ betรณn C35/45 XF4.

Monolitickรฉ konลกtrukcie zaradenรฉ do prostredia XF4 treba navrhovaลฅ zย prevzduลกnenej betรณnovej zmesi. Pretoลพe prevzduลกnenie zniลพuje pevnosลฅ betรณnu vย tlaku, zodpovedรก trieda C35/45 XF4 zย pevnostnรฉho hฤพadiska pevnostnej triede C40/50 beลพnรฉho konลกtrukฤnรฉho betรณnu.

Trvanlivosti konลกtrukciรญ sa oveฤพa vรคฤลกia pozornosลฅ venuje vย Nemecku. Podฤพa DINย 1045 sa pri expozรญcii podlahy prostrediu XD3 poลพaduje pevnostnรก trieda betรณnu vย tlaku minimรกlne C35/45 alebo LC35/38. Zรกroveลˆ sa na ochranu proti korรณzii poลพaduje krytie vรฝstuลพe minimรกlne 40 mm sย bezpeฤnostnรฝm rozpรคtรญm 15 mm, aย teda nominรกlne krytie 55 mm. Zย tabuฤพky 3 tejto normy aย poznรกmky pod ฤiarou b) vyplรฝva, ลพe tieto dve opatrenia nie sรบ na zabezpeฤenie ลพivotnosti samy osebe postaฤujรบce aย treba realizovaลฅ ฤalลกie opatrenia. Vysokรฉ krytie vรฝstuลพe, aย tรฝm zvรฝลกenie hrรบbky stropnej dosky predstavuje zvรฝลกenie investiฤnรฝch nรกkladov.

Zรกsady navrhovania podlรกh hromadnรฝch garรกลพรญ
Na ochranu ลพelezobetรณnovej konลกtrukcie treba realizovaลฅ:

  • hydroizolaฤnรบ vrstvu na podlahe vytiahnutรบ na steny aย prestupujรบce konลกtrukcie tak, aby voda obsahujรบca chloridy nemohla priamo namรกhaลฅ betรณn. Vrstva musรญ byลฅ odolnรก proti poลกkodzovaniu trhlinami vznikajรบcimi vย betรณne, jednoducho opraviteฤพnรก, ak nie je krytรก nรกลกฤพapnou vrstvou, musรญ spฤบลˆaลฅ poลพiadavky na nรกลกฤพapnรบ aย pojazdnรบ vrstvu;
  • systรฉm odvรกdzania prevรกdzkovej vody;
  • systรฉm kontroly aย รบdrลพby od zaฤatia prevรกdzky.

Pri navrhovanรญ podlรกh hromadnรฝch garรกลพรญ sa vย Nemecku odporรบฤajรบ tieto zรกsady:

  • nรกvrh konลกtrukcie sย ohฤพadom na teplotnรฉ aย objemovรฉ zmeny,
  • zohฤพadnenie plastickรฝch aย pruลพnรฝch deformรกciรญ konลกtrukcie vrรกtane objemovรฝch zmien betรณnu aย dotvarovania,
  • realizรกcia jednovrstvovej stropnej konลกtrukcie,
  • zvรคฤลกenie hrรบbky krycej vrstvy vรฝstuลพe ako ochrany proti korรณzii,
  • realizรกcia minimรกlneho poฤtu dilataฤnรฝch ลกkรกr, ich ฤo najjednoduchลกie rozmiestnenie,
  • pouลพitie mrazuvzdornรฉho aย vodotesnรฉho betรณnu.

Zย hฤพadiska odvodnenia sa odporรบฤa:

  • ฤo najkratลกia drรกha vody kย odvodลˆovacรญm bodom (menej ako 20 m, lepลกie menej ako 15 m),
  • zabezpeฤenie rรฝchleho odvodnenia โ€“ spรกd povrchu minimรกlne 2, respektรญve 3ย %,
  • odvod vody mimo dilataฤnรฝch ลกkรกr,
  • vloลพenie odvodลˆovacรญch prvkov do stropu priamo poฤas betonรกลพe,
  • dostatoฤnรฉ dimenzovanie odvodลˆovacรญch prvkov,
  • situovanie bodovรฝch vpustov prednostne do stredu polรญ,
  • odolnosลฅ hydroizolรกciรญ aย ochrannรฝch vrstiev proti ropnรฝm lรกtkam,
  • osadenie vodotesnรฝch dilataฤnรฝch uzรกverov na dilataฤnรฉ ลกkรกry.

Zรกver
Na zabezpeฤenie poลพadovanej funkฤnosti aย ลพivotnosti podlรกh hromadnรฝch garรกลพรญ sa na zรกklade skรบsenostรญ zย praxe aย zistenรฝch nedostatkov odporรบฤa:

  • konลกtrukciu podlahy navrhovaลฅ sย ohฤพadom na minimalizรกciu vzniku trhlรญn;
  • minimalizovaลฅ mnoลพstvo dilataฤnรฝch ลกkรกr;
  • zabezpeฤiลฅ ochranu vรฝstuลพe proti korรณzii (mrazuvzdornรฝ aย vodotesnรฝ betรณn, dostatoฤnรก hrรบbka krycej vrstvy vรฝstuลพe);
  • podlahy spรกdovaลฅ vย sklone minimรกlne 2ย % smerom kย vpustom odvodลˆovacieho systรฉmu. Odpadovรฉ vody pred vstupom do stokovej siete, prรญpadne do vodnรฉho recipientu treba upraviลฅ vย sรบlade sย poลพiadavkami normatรญvnych aย prรกvnych predpisov, aย to tak, aby sa dosiahlo chemickรฉ zloลพenie odvรกdzanรฝch vรดd vย sรบlade sย tรฝmito predpismi;
  • bodovรฉ vpusty osadzovaลฅ do miest sย najvรคฤลกรญm priehybom konลกtrukcie,
  • zabrรกniลฅ prenikaniu vody obsahujรบcej chloridy do konลกtrukcie (naprรญklad hydroizolaฤnou funkciou podlahy) najmรค vo viacpodlaลพnรฝch garรกลพach aย zabezpeฤiลฅ odolnosลฅ proti ropnรฝm lรกtkam;
  • dilataฤnรฉ ลกkรกry umiestniลฅ mimo drรกh pretekania vody aย utesniลฅ vodotesnรฝmi dilataฤnรฝmi uzรกvermi;
  • navrhovaลฅ dostatoฤnรฉ dimenzie kanalizรกcie aย zvody zabezpeฤiลฅ proti zamล•zaniu.

TEXT: Ing. Ladislav Bukovskรฝ
