Polomontovanรฝ keramickรฝ strop (Pracovnรฝ postup)

Partneri sekcie:

Polomontovanรฉ keramickรฉ stropy sรบ sรบฤasลฅou komplexnรฉho systรฉmu na hrubรบ stavbu. Sรบ vhodnรฉ na pouลพitie v bytovej a obฤianskej vรฝstavbe, ale vyuลพitie nachรกdzajรบ aj v priemyselnรฝch a poฤพnohospodรกrskych budovรกch. Sรบ variabilnรฉ a moลพno ich pouลพiลฅ aj na ฤlenitรฉ a nepravidelnรฉ pรดdorysy so svetlou ลกรญrkou 8 m.

01Keramickystrop
02Keramickystrop
03Keramickystrop
04Keramickystrop
05Keramickystrop
06Keramickystrop
07Keramickystrop
08Keramickystrop

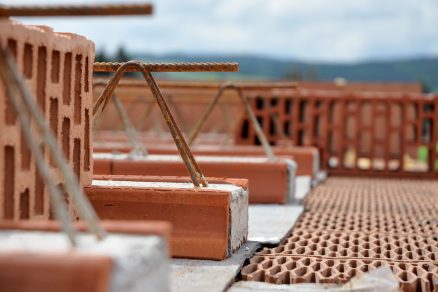

Po doplnenรญ vรฝstuลพe sa dajรบ vyuลพiลฅ aj ako spojitรฉ nosnรญky alebo na zhotovenie konzol, naprรญklad balkรณnov aย schodiskovรฝch podest. Nehodia sa do stavieb, ktorรฉ sรบ dynamicky namรกhanรฉ. Keramickรฝ trรกmikovรฝ strop tvoria keramickรฉ stropnรฉ vloลพky aย keramobetรณnovรฉ stropnรฉ nosnรญky vystuลพenรฉ zvรกranou priestorovou vรฝstuลพou.

Postup montรกลพe

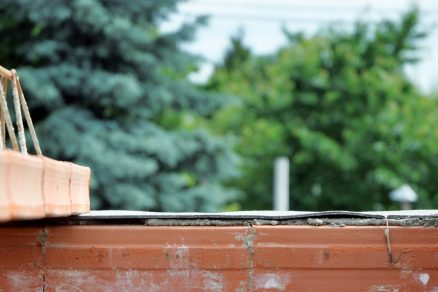

Pred samotnou montรกลพou stropov sa odporรบฤa overiลฅ svetlรฝ rozmer nosnรฝch stien (prievlakov). Tolerancia je ยฑ20 mm.ย  Vลพdy je potrebnรฉ dodrลพaลฅ projektovรบ dokumentรกciu aย plรกn ukladania. Na korunu obvodovรฉho aย vnรบtornรฉho nosnรฉho muriva zย brรบsenรฝch tehรกl sa poloลพรญ ลฅaลพkรฝ asfaltovรฝ pรกs sย hrรบbkou 3 mm. Ak je koruna muriva krivรก sย odchรฝlkou vรคฤลกou ako 5 mm na 2 m latu aย rozdielom medzi najvyลกลกรญm aย najniลพลกรญm miestom tak obvodovรฝch, ako aj nosnรฝch stien na uloลพenie stropu viac ako 10 mm, potom je potrebnรฉ korunu muriva vyrovnaลฅ maltou aย aลพ potom poloลพiลฅ asfaltovรฝ pรกs.

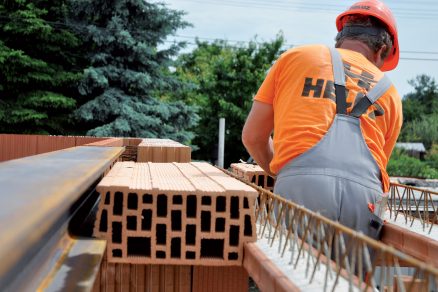

Asfaltovรฝ pรกs sa kladie na ลกรญrku uloลพenia stropu plus ลกรญrku stuลพujรบceho venca. Korunu muriva zย nebrรบsenรฝch tehรกl je potrebnรฉ vyrovnaลฅ maltou vลพdy. Asfaltovรฝ pรกs sa odporรบฤa uloลพiลฅ aj na hornรฝ povrch stropu vย mieste budรบcich stien aย prieฤok. Vย ideรกlnom prรญpade sa odporรบฤa klรกsลฅ nosnรญky na murivo pomocou ลพeriava alebo hydraulickej ruky. Ak nie je vย projektovej dokumentรกcii uvedenรฉ inak, stropnรฉ nosnรญky sa zaฤรญnajรบ klรกsลฅ od miesta, kde sa nachรกdza ฤalลกรญ konลกtrukฤnรฝ prvok (schodisko, komรญn aย pod.). Ak zaฤรญnajรบ pri nosnom murive prvรฉ skraja stropnรฉ vloลพky, zaฤรญna sa sย montรกลพou nosnรญkov zย tejto strany. Minimรกlne uloลพenie stropnรฝch nosnรญkov na nosnom murive je 125 mm. Osovรก vzdialenosลฅ medzi jednotlivรฝmi stropnรฝmi nosnรญkmi sa vymedzรญ osadenรญm krajnรฝch stropnรฝch vloลพiek, ktorรฉ sa vkladajรบ na konci nosnรญkov. Maximรกlna medzera medzi hranou stropnรฉho nosnรญka aย hranou stropnej vloลพky je 5 mm.

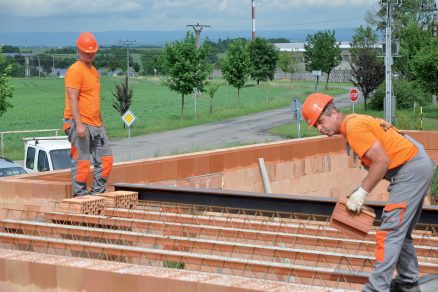

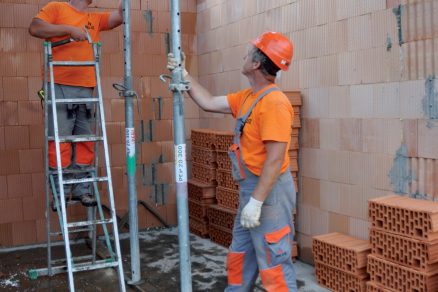

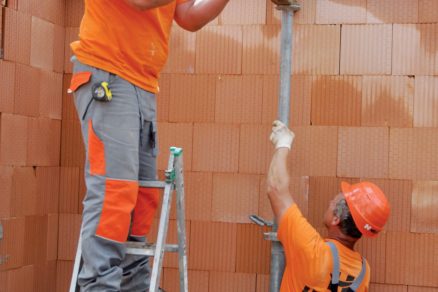

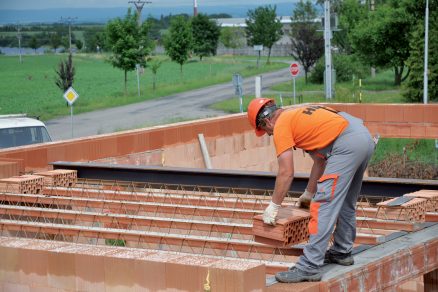

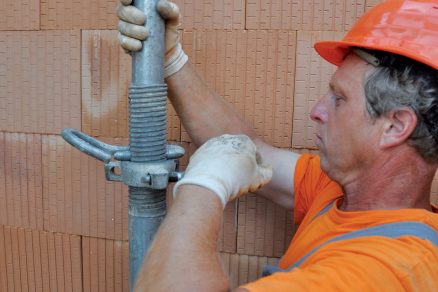

Stropnรฉ vloลพky sa kladรบ na murivo sย presahom 25 mm. Nosnรญky sa musia po rozmiestnenรญ ihneฤ podoprieลฅ pomocou vhodnรฝch lรญniovรฝch podpier aย stojok. Ako lรญniovรฉ podpery je moลพnรฉ pouลพiลฅ prvky systรฉmovรฉho debnenia alebo naprรญklad drevenรฉ trรกmy sย minimรกlnym prierezomย 100 ร— 100 mm. Vzรกjomnรก vzdialenosลฅ lรญniovรฝch podpier aย vzรกjomnรก vzdialenosลฅ stojok je max. 1ย 500 mm. Zรกroveลˆ sย podopieranรญm nosnรญkov sa navรฝลกi rozpรคtie budรบceho stropu. Po montรกลพnom podoprenรญ aย navรฝลกenรญ stropnรฝch nosnรญkov sa postupne vyskladajรบ stropnรฉ vloลพky, ktorรฉ sa kladรบ vย jednotlivรฝch radoch kolmo na pozdฤบลพnu os nosnรญkov od jednej steny kย druhej.

Po obvode stropnej konลกtrukcie sa zย vonkajลกej strany uloลพia vencovky tesne kย sebe na zraz, za ne sa uloลพรญ tepelnรก izolรกcia sย poลพadovanou hrรบbkou (na podklad sa zafixuje maltou). Nรกsledne sa vย sรบlade sย projektovou dokumentรกciou zhotovรญ vรฝstuลพ vencov aย na celรบ plochu sa uloลพรญ sieลฅ kari. Sieลฅ sa uloลพรญ na vopred pripravenรฉ diลกtanฤnรฉ podloลพky, ktorรฉ zabezpeฤia minimรกlne krytie vรฝstuลพe betรณnom. Po obvode musรญ sieลฅ kari preฤnievaลฅ min. 150 mm za lรญce muriva. Vย mieste prekrytia sietรญ musรญ byลฅ presah 210 mm vย obidvoch smeroch. Siete sa dotรฝkajรบ tak, aby sa vย jednom bode prekrรฝvali tri siete. Po uloลพenรญ stropnรฝch vloลพiek, zhotovenรญ vรฝstuลพe aย poloลพenรญ sietรญ kari sa mรดลพe zaฤaลฅ sย betonรกลพou stropov.
