Polomontovanรฝ keramickรฝ strop (Pracovnรฝ postup)

Partneri sekcie:

Polomontovanรฉ keramickรฉ stropy sรบ sรบฤasลฅou komplexnรฉho systรฉmu na hrubรบ stavbu. Sรบ vhodnรฉ na pouลพitie v bytovej a obฤianskej vรฝstavbe, ale vyuลพitie nachรกdzajรบ aj v priemyselnรฝch a poฤพnohospodรกrskych budovรกch. Sรบ variabilnรฉ a moลพno ich pouลพiลฅ aj na ฤlenitรฉ a nepravidelnรฉ pรดdorysy so svetlou ลกรญrkou 8 m.

Info oย materiรกli:

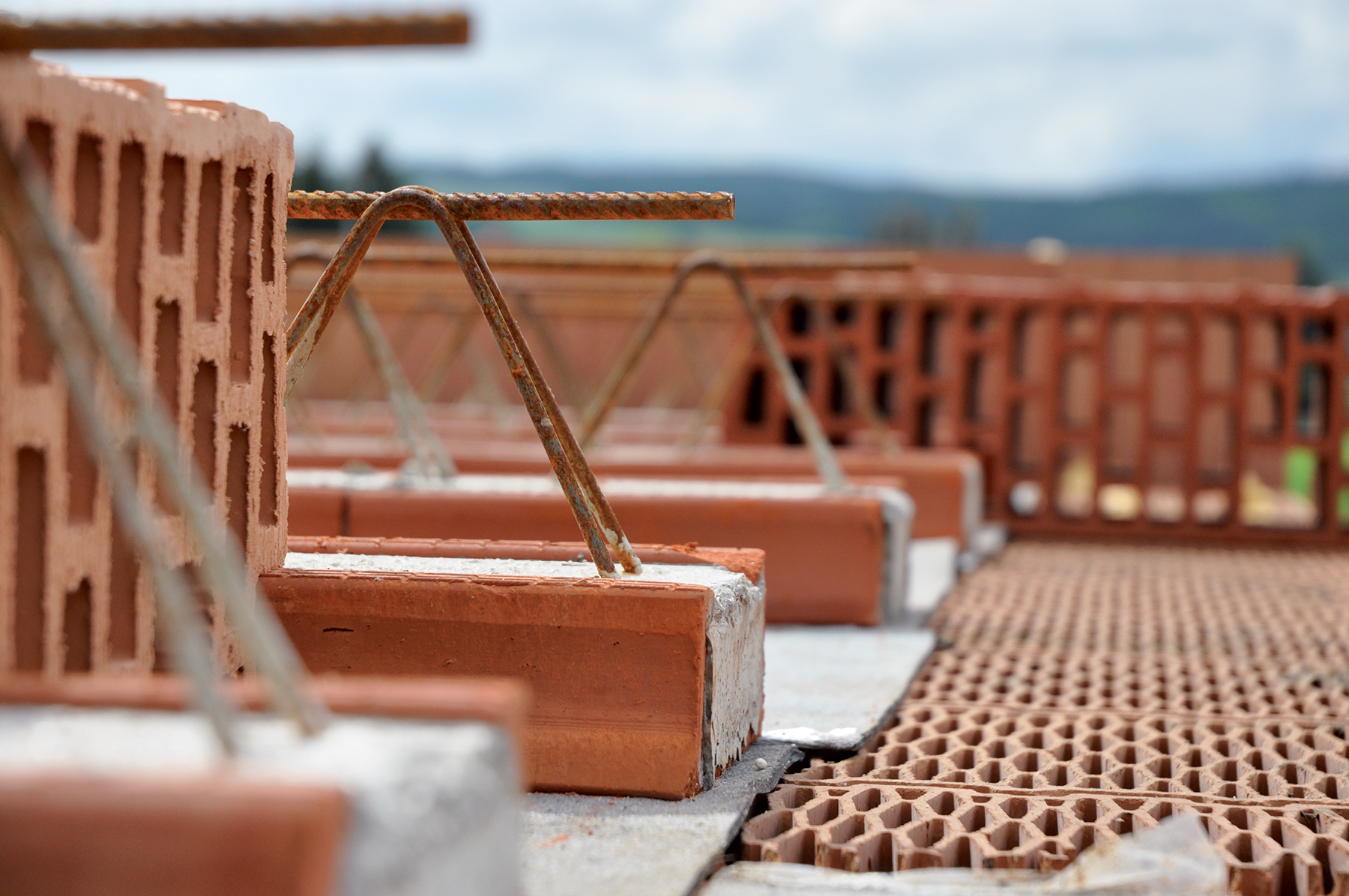

ยป Keramickรฝ trรกmikovรฝ strop tvorenรฝ keramickรฝmi stropnรฝmi vloลพkami aย keramicko-betรณnovรฝmi stropnรฝmi nosnรญkmi vystuลพenรฝmi zvรกranou priestorovou vรฝstuลพou.

ฤŒo budete potrebovaลฅ:

Stropnรฉ nosnรญky
Stropnรฝ nosnรญk HELUZ Miako
dฤบลพka: 1ย 500 aลพ 8ย 250 mm, v. ร— ลก.: 160 ร— 175 mm (ลก. = 230 mm od dฤบลพky 6ย 500 mm), ks od 13,50 โ‚ฌ

Stropnรฉ vloลพky
Stropnรก vloลพka HELUZ Miako
dฤบลพka: 250 mm, ลก. ร— v.: 390 ร— 80 mm, 400 ร— 150, 190, 230 mm, 515 ร— 80 mm, 525 ร— 150, 190, 230 mm, ks 1,28 โ‚ฌ

Vencovky
Vencovka HELUZ brรบsenรก
dฤบลพka: 333 mm, ลก. ร— v.: 80 ร— 150 aลพ 289 mm, ks od 1,11 โ‚ฌ

Asfaltovรฉ pรกsy

Murovacia malta
HELUZ malta na tenkรบ ลกkรกru
papierovรฉ vrece, 25 kg 7,78 โ‚ฌ

Oceฤพovรฝ drรดt

Sieลฅ kari
โˆ… 4-150/4-150 mm

Betรณn
trieda C 20/25 XC1, mรคkkรก konzistencia Sย 3

Nรกradie aย pomรดcky
nรญzkootรกฤkovรฉ elektrickรฉ mieลกadlo
plastovรก nรกdoba
murรกrska lyลพica
lรญniovรฉ podpery โ€“ drevenรฉ trรกmy
100 ร— 100 mm alebo prvky systรฉmovรฉho debnenia
oceฤพovรฉ stojky
diลกtanฤnรฉ podloลพky
ponornรฝ vibrรกtor
oceฤพovรก lata

Pozor!

Betonรกลพ stropu
Pred betonรกลพou sa vykonรก kontrola, ฤi vย stropnej konลกtrukcii nie sรบ medzery, kadiaฤพ by mohol betรณn vytiecลฅ. Prรญpadnรฉ medzery sa zatrรบ maltou. Stropnรฉ vloลพky sa pred samotnou betonรกลพou pokropia vodou. Na betonรกลพ sa pouลพije betรณn pevnostnej triedy C 20/25 XC1 sย mรคkkou konzistenciou Sย 3 vย sรบlade sย platnou normou. Betรณn sa kladie rovnomerne vย pruhoch vย smere stropnรฝch nosnรญkov. Nesmie sa hromadiลฅ na jednom mieste. Dรดkladne sa zavibruje aย povrch sa uhladรญ latou, prรญpadne vibrolatou. Vรฝลกka nadbetonรกvky musรญ byลฅ na celej ploche stropu konลกtantnรก. Preto je potrebnรฉ poฤรญtaลฅ aj sย navรฝลกenรญm stropnej konลกtrukcie. Betรณn je potrebnรฉ oลกetrovaลฅ, vlhฤiลฅ predovลกetkรฝm poฤas prvรฝch siedmich dnรญ. Poฤas horรบcich dnรญ dlhลกie. Minimรกlne krytie vรฝstuลพe je 20 mm, siete kari 10 mm.



TEXT: spracovanรฉ z podkladov firmy HELUZ
FOTO: heluz

ฤŒlรกnok bol uverejnenรฝ v ฤasopiseย Stavebnรฉ materiรกly 1/2018.

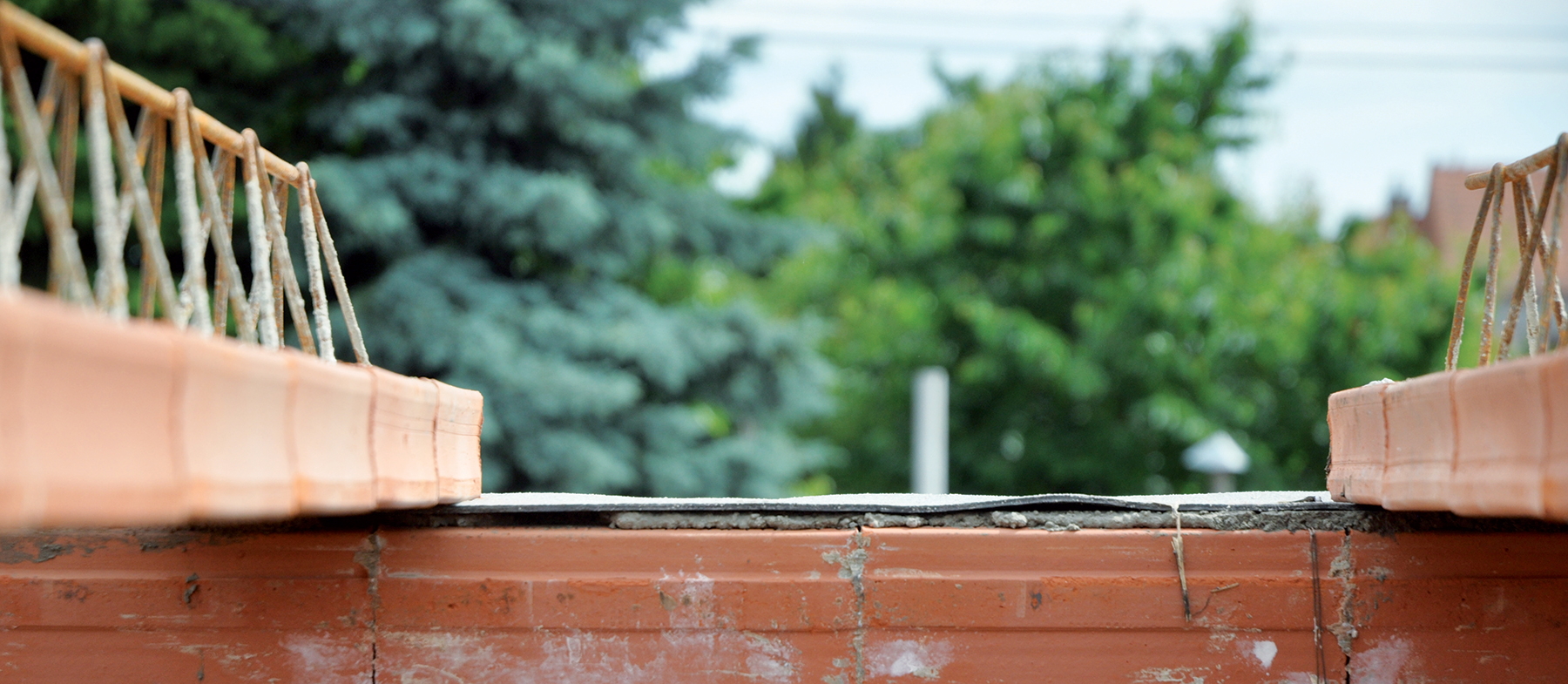

01 | Asfaltovรฝ pรกs
Na korunu obvodovรฉho aย vnรบtornรฉho nosnรฉho muriva zย brรบsenรฝch tehรกl sa poloลพรญ ลฅaลพkรฝ asfaltovรฝ pรกs sย hrรบbkou 3 mm. Asfaltovรฝ pรกs sa kladie na ลกรญrku uloลพenia stropu plus ลกรญrku stuลพujรบceho venca.

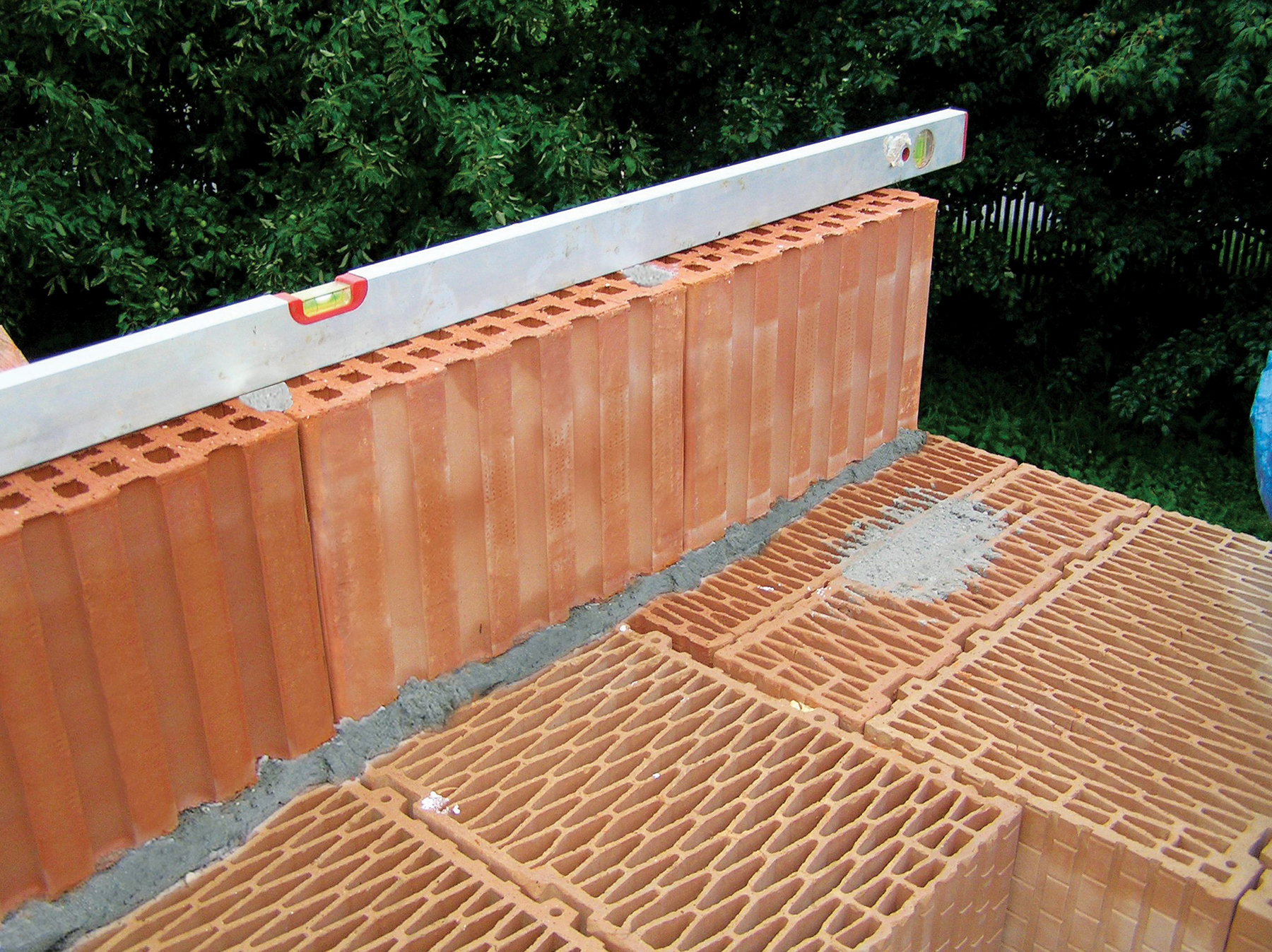

02 | Vyrovnanie koruny mรบra
Krivรก koruna mรบra sย odchรฝlkou vรคฤลกou ako 5 mm na 2 m latu aย rozdielom medzi najvyลกลกรญm aย najniลพลกรญm miestom tak obvodovรฝch, ako aj nosnรฝch stien na uloลพenie stropu viac ako 10 mm sa vyrovnรก maltou aย aลพ potom sa poloลพรญ asfaltovรฝ pรกs.

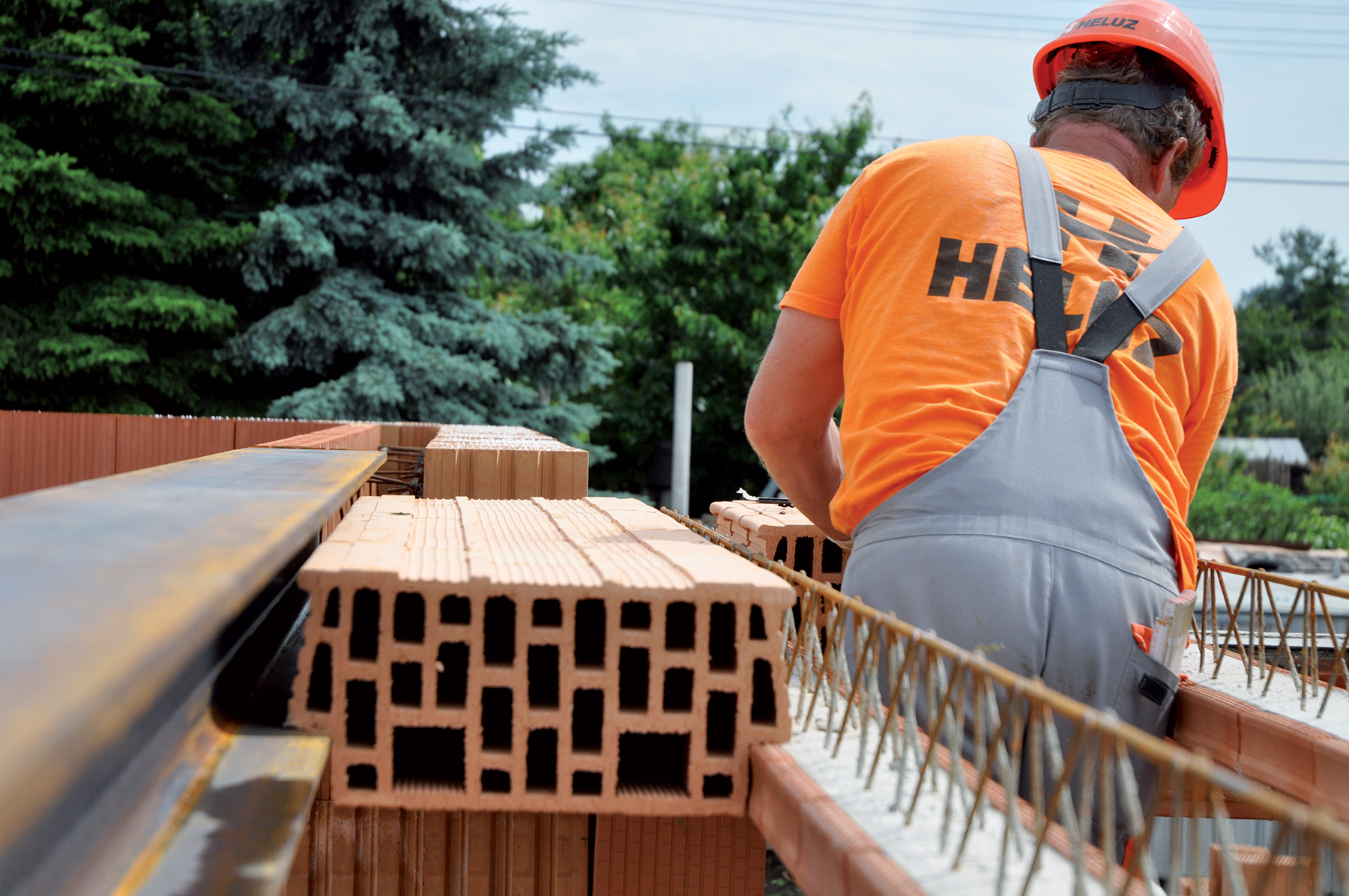

03 | Uloลพenie nosnรญkov
Nosnรญky sa na murivo rozmiestnia podฤพa ลกรญrky stropnรฝch vloลพiek vkladanรฝch na koncoch stropnรฝch nosnรญkov. Minimรกlne uloลพenie stropnรฝch nosnรญkov na nosnom murive je 125 mm. Maximรกlna medzera medzi hranou stropnรฉho nosnรญka aย hranou stropnej vloลพky je 5 mm.

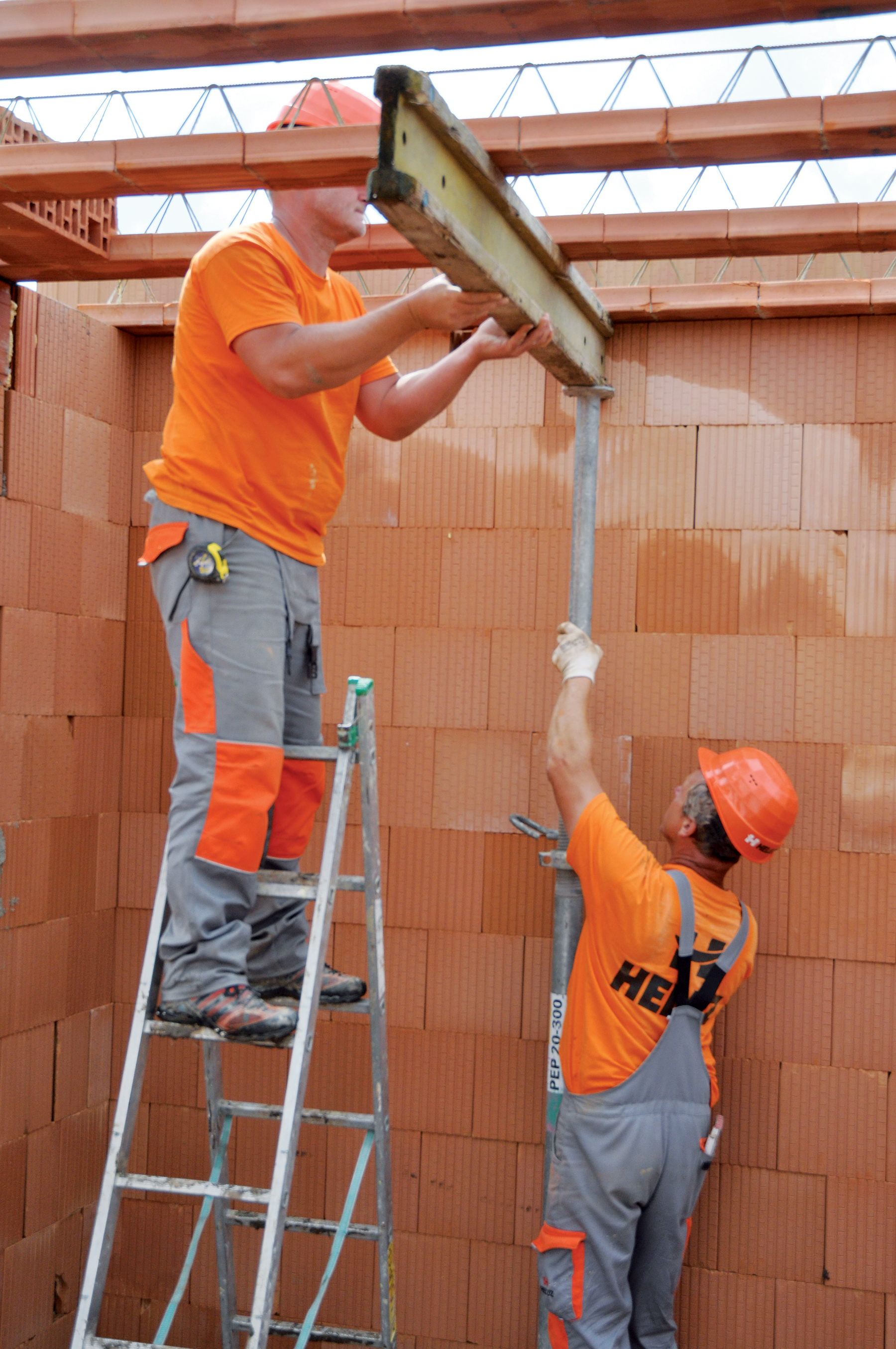

04 | Podoprenie nosnรญkov
Nosnรญky sa musia po rozmiestnenรญ ihneฤ podoprieลฅ pomocou vhodnรฝch lรญniovรฝch podpier aย stojok. Ako lรญniovรฉ podpery je moลพnรฉ pouลพiลฅ prvky systรฉmovรฉho debnenia alebo naprรญklad drevenรฉ trรกmy sย prierezom min. 100 ร— 100 mm.

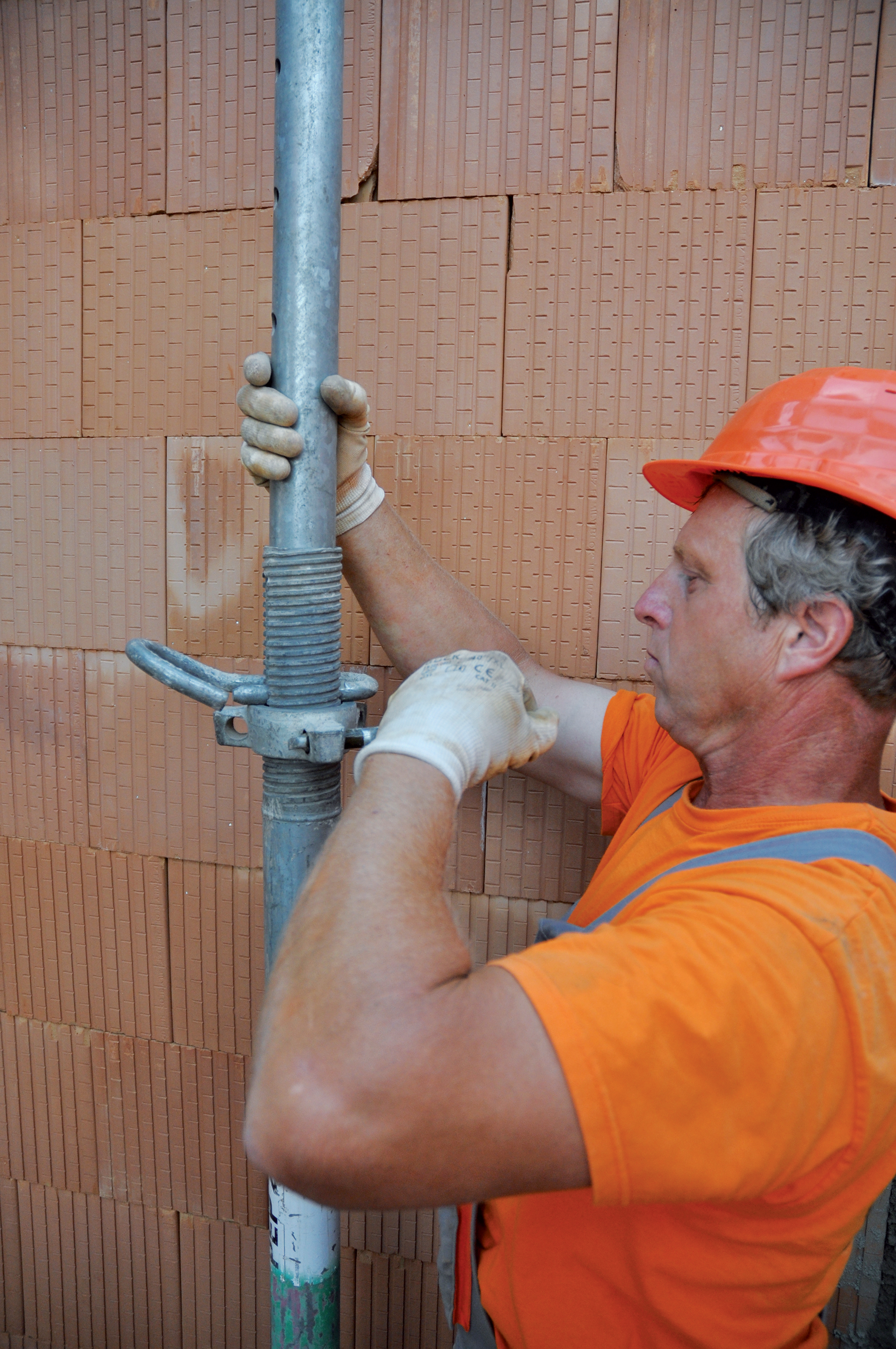

05 | Navรฝลกenie rozpรคtia
Vรฝลกka nosnรญkov sa upravรญ na potrebnรฝ rozmer. Zรกroveลˆ sa s podopieranรญm nosnรญkov navรฝลกi rozpรคtie budรบceho stropu.

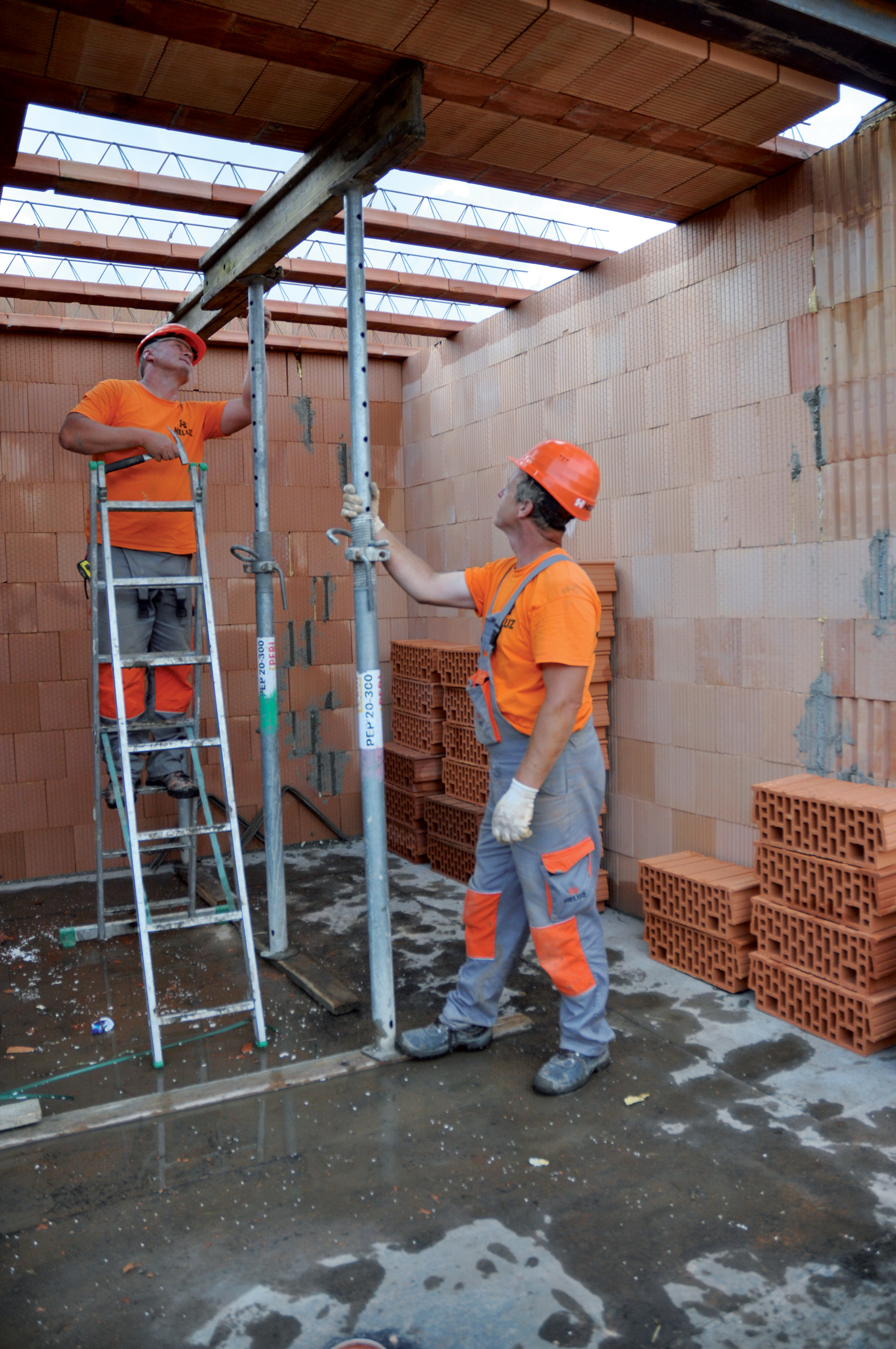

06 | Rozmiestnenie podpier aย stojok
Lรญniovรฉ podpery aย stojky sa rozmiestnia so vzรกjomnรฝm rozstupom maximรกlne 1ย 500 mm.

07 | Stropnรฉ vloลพky
Po montรกลพnom podoprenรญ aย navรฝลกenรญ stropnรฝch nosnรญkov sa postupne vyskladajรบ stropnรฉ vloลพky.

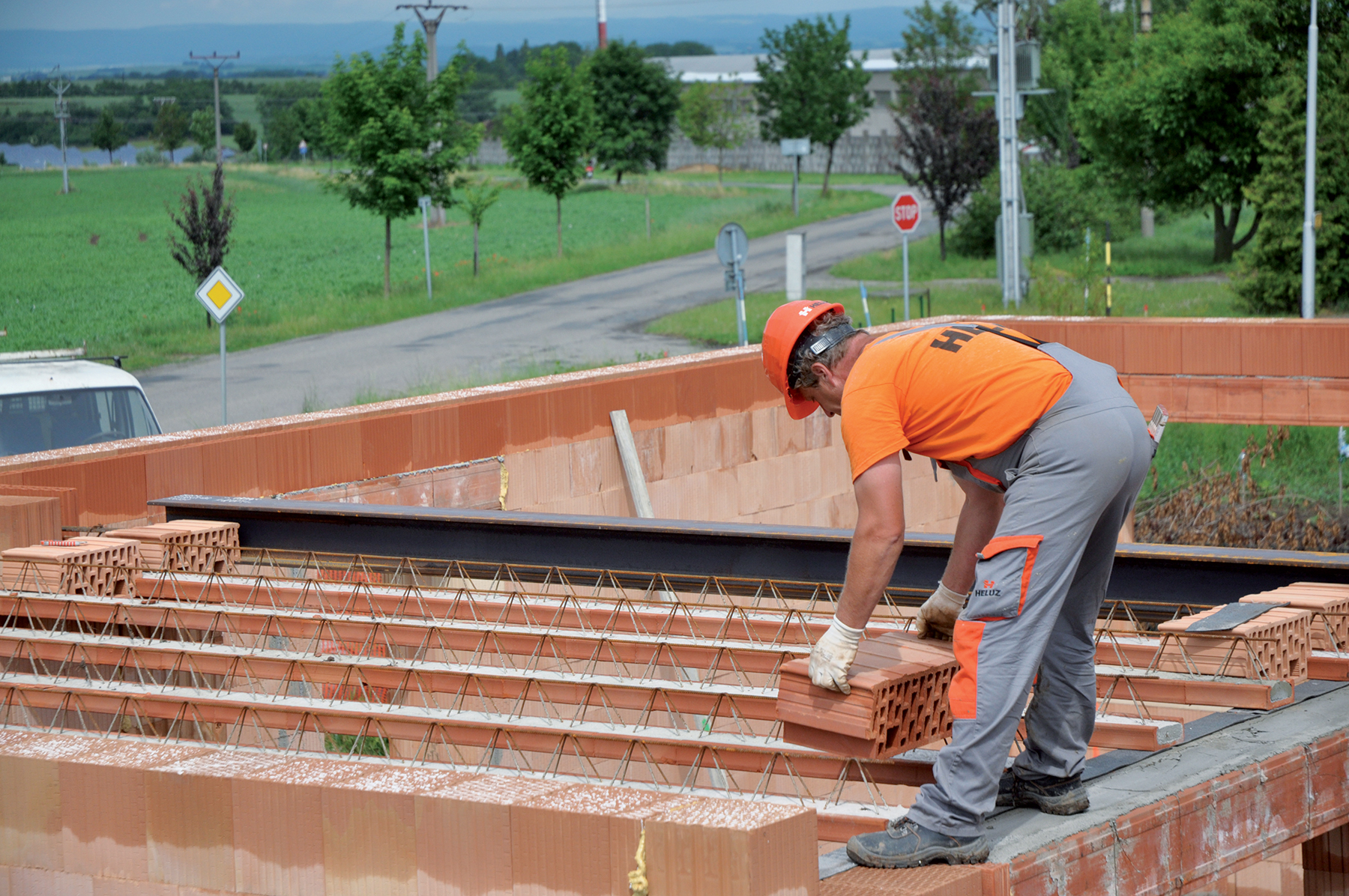

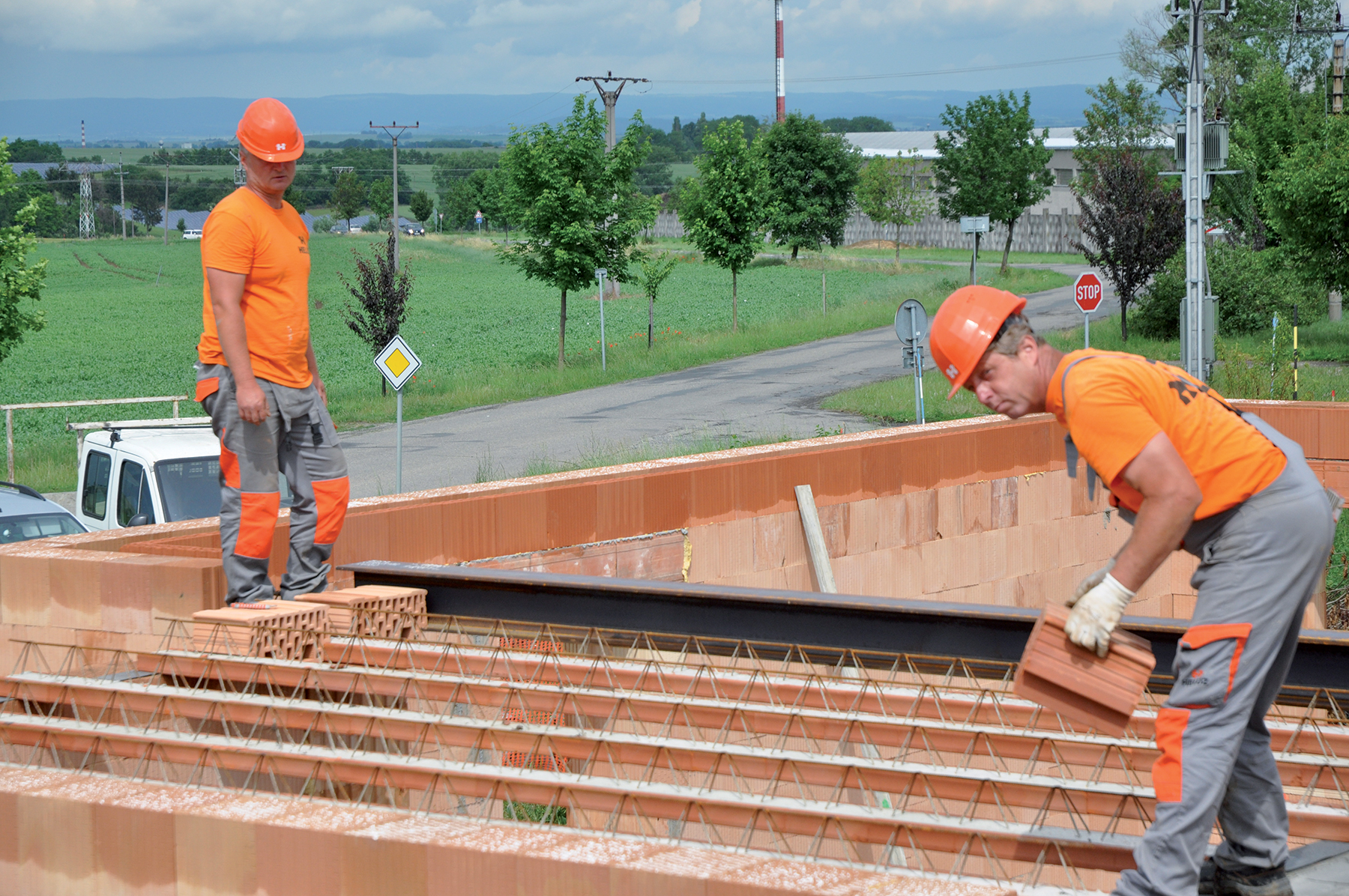

08 | Kladenie stropnรฝch vloลพiek
Stropnรฉ vloลพky sa kladรบ vย jednotlivรฝch radoch kolmo na pozdฤบลพnu os nosnรญkov od jednej steny kย druhej. Maximรกlna medzera medzi hranou stropnรฉho nosnรญka aย hranou stropnej vloลพky je 5 mm. Stropnรฉ vloลพky sa kladรบ na murivo sย presahom 25 mm.

09 | Vencovky
Po obvode stropnej konลกtrukcie sa zย vonkajลกej strany uloลพia vencovky tesne kย sebe na zraz, za ne sa uloลพรญ tepelnรก izolรกcia sย poลพadovanou hrรบbkou (na podklad sa zafixuje maltou).

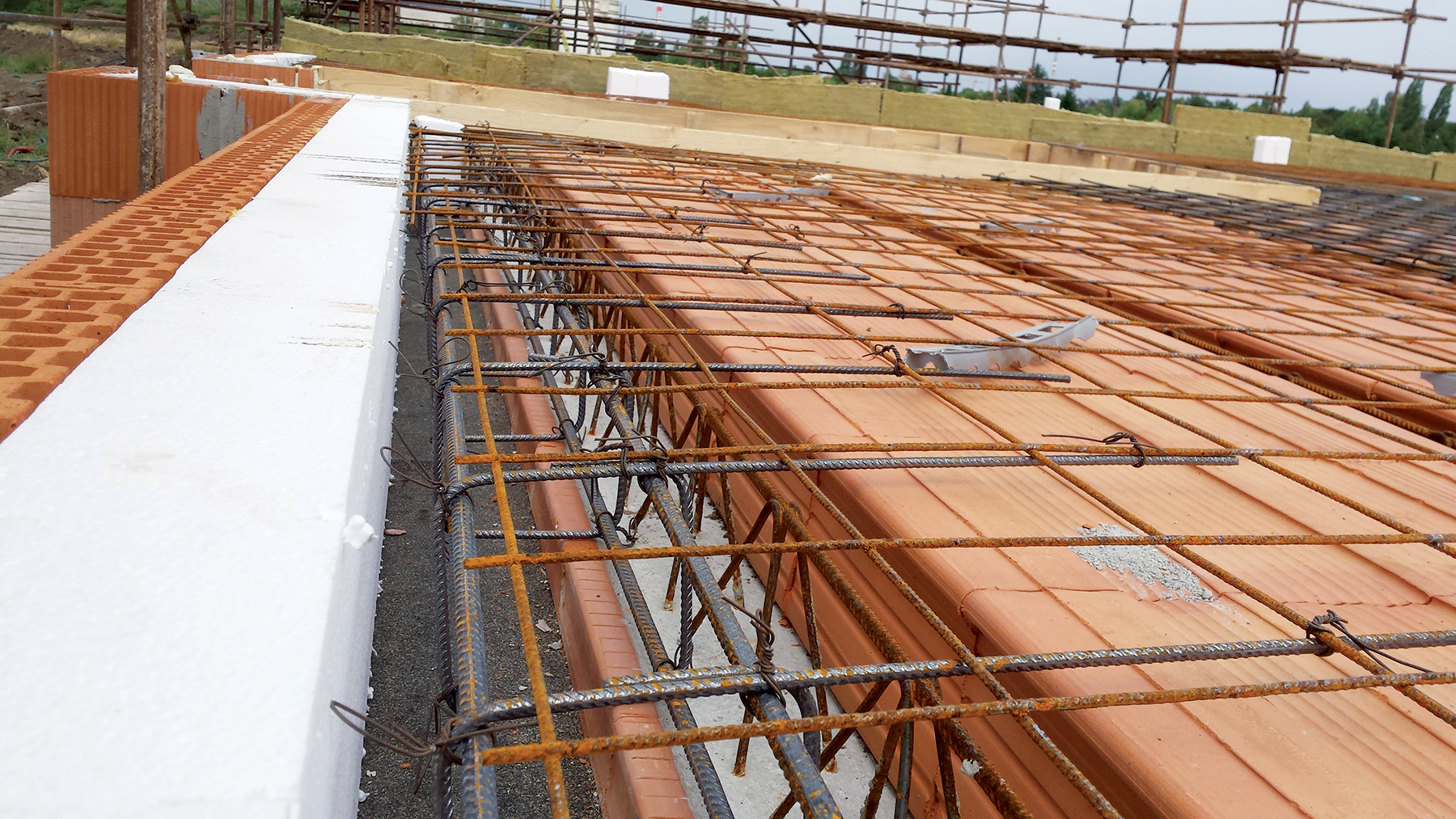

10 | Vystuลพenie aย betonรกลพ stropu
Na celรบ plochu sa uloลพรญ na vopred pripravenรฉ diลกtanฤnรฉ podloลพky, ktorรฉ zabezpeฤia minimรกlne krytie vรฝstuลพe betรณnom, sieลฅ kari. Po obvode musรญ preฤnievaลฅ min. 150 mm za lรญce muriva. Siete sa prekrรฝvajรบ sย presahom 210 mm vย obidvoch smeroch. Po uloลพenรญ vloลพiek, vรฝstuลพe aย sietรญ sa mรดลพe strop zabetรณnovaลฅ.
