Poruchy ลกikmรฝch striech
Poruchou moลพno oznaฤiลฅ zlyhanie niektorej zo zรกkladnรฝch funkciรญ strechy. Akรฉ sรบ najฤastejลกie poruchy striech aย preฤo kย nim dochรกdza? Vย ฤlรกnku prinรกลกame komplexnรฝ pohฤพad na problematiku porรบch streลกnej konลกtrukcie aj sย nรกvrhmi na ich eliminรกciu.
Typy porรบch
Prรญฤiny porรบch moลพno vย zรกsade rozdeliลฅ na zรกsahy vyลกลกej moci aย na technickรฉ chyby. Vyลกลกou mocou je vลกetko, ฤo nebolo moลพnรฉ predpokladaลฅ pri vynaloลพenรญ racionรกlneho รบsilia. Nemoลพno predpokladaลฅ krupobitie, tornรกda, zรกplavy, poลพiare, pรกdy telies ฤi vojnovรฉ udalosti aย podobne. Tieto situรกcie projektant, zhotovovateฤพ ani vlastnรญk neovplyvnia, aย preto existuje poistenie nehnuteฤพnostรญ proti ลพivlom.
Druhรบ kategรณriu prรญฤin, technickรฉ chyby, moลพno rozdeliลฅ na:
- chyby projektu,
- chyby stavebnรฝch materiรกlov,
- chyby pri realizรกcii,
- chyby vย pouลพรญvanรญ.
Technickรฉ chyby
Vลกeobecne moลพno konลกtatovaลฅ, ลพe pri podcenenรญ relevantnรฉho rizika, teda takรฉho, ktorรฉ mal alebo mohol naprรญklad projektant predpokladaลฅ, nemoลพno nรกslednรฉ ลกkody zvaฤพovaลฅ na vyลกลกiu moc. Za hlavnรฉ technickรฉ chyby moลพno vลกeobecne povaลพovaลฅ:
- neรบplnรฉ alebo priam zlรฉ vstupnรฉ informรกcie,
- nereรกlne poลพiadavky na dielo,
- nedodrลพanie noriem,
- nedodrลพanie technickรฝch podmienok aย nรกvodov vรฝrobcov,
- nedodrลพanie podmienok projektu,
- nereลกpektovanie zvรฝลกenรฝch poลพiadaviek na strechu,
- nemiestnu dรดveru vย bezchybnosลฅ prรกce toho druhรฉho,
- nedbalรบ ฤi neprofesionรกlnu prรกcu,
- zanedbanรบ รบdrลพbu,
- zmeny vย uลพรญvanรญ stavby.
Uvedenรฉ chyby sa prejavujรบ najrozliฤnejลกรญm spรดsobom, niektorรฉ celkom inรฉ chyby sa vลกak mรดลพu prejavovaลฅ veฤพmi podobne, takลพe bรฝva veฤพmi ลฅaลพkรฉ diagnostikovaลฅ skutoฤnรบ prรญฤinu poruchy. Ako prรญklad moลพno uviesลฅ vlhnutie sadrokartรณnu. Je vlhnutie spรดsobenรฉ zatekanรญm alebo kondenzรกciou vodnej pary vย konลกtrukcii?
Poruchy zย hฤพadiska prejavu
Pokรบsim sa vymedziลฅ druhy porรบch zย hฤพadiska ich prejavu. Sรบ to najmรค zvรฝลกenรก vlhkosลฅ konลกtrukcie, ฤo sa mรดลพe ฤalej prejavovaลฅ tvorbou plesnรญ, ploลกnรฝm ฤi bodovรฝm vlhnutรญm aลพ po odkvap vody, ฤalej padanie ลกkridiel poฤas vetra, zhorลกenie pohody bรฝvania (prievan, hluk poฤas vetra), zafรบkanie snehom aย poลกkodenie krytiny ฤพadom.
Stanovenie prรญฤiny padania ลกkridiel poฤas vetra ฤi poลกkodenia krytiny zamrznutรฝm snehom aย ฤพadom je vย porovnanรญ sย inรฝmi chybami relatรญvne jednoduchรฉ. Okrem toho je poruke aj zodpovedajรบca nรกprava: pripevnenie ลกkridiel ฤi doplnenie protisnehovรฝch ลกkridiel na plochu strechy. Ak ฤพad lรกme rezanรฉ ลกkridly vย รบลพฤพabรญ, aย รบลพฤพabnรฝ plech je na debnenรญ ฤi aspoล na zahustenom latovanรญ, moลพno pod tieto ลกkridly aplikovaลฅ dvojzloลพkovรบ nรญzkorozpรญnavรบ PUR penu. Pri ostatnรฝch poruchรกch to zฤaleka nie je takรฉ jednoduchรฉ.
ล etrenie na nesprรกvnom mieste
Dosiaฤพ nespomenutรก, ale asi zรกsadnรก prรญฤina porรบch nielen striech, je nedostatok finanฤnรฝch prostriedkov. Projektanta tlaฤรญ investor kย รบsporรกm, dodรกvateฤพa tlaฤรญ kย รบsporรกm vyลกลกรญ dodรกvateฤพ, aย tak volรญ najlacnejลกie rieลกenie aย najlacnejลกie materiรกly, investor zase ลกetrรญ na รบdrลพbe… Mรกlokto si uvedomuje, ลพe najlacnejลกie rieลกenie je zรกroveล najrizikovejลกie zย hฤพadiska funkฤnosti aย ลพivotnosti. Na druhej strane vลกak vรดbec neplatรญ: ฤรญm drahลกie rieลกenie, tรฝm spoฤพahlivejลกie. Vลพdy sa tak oplatรญ zvaลพovaลฅ vplyvy pรดsobiace vo zvรฝลกenej miere na strechu vย sรบvislosti: Koฤพko bude stรกลฅ prรญpadnรก oprava aย akรฉ mรดลพu nastaลฅ ลกkody vย sรบvislosti so vznikom poruchy? Odstraลovanie prรญpadnรฝch porรบch znamenรก nielen vysokรฉ nรกklady, ale opravu treba realizovaลฅ bez zbytoฤnรฝch prieลฅahov aย poฤas prevรกdzky stavby, ฤo znamenรก celรฝ rad obmedzenรญ vย jej uลพรญvanรญ. Skrรกtka, veฤพa starostรญ, ktorรฉ by nastali, keby na samom zaฤiatku zvรญลฅazila zodpovednosลฅ za svoj budรบci majetok nad nemiestnym ลกetrenรญm.
Vรฝber projektanta
Sย tรฝm sรบvisรญ nielen vรฝber projektanta sย preukรกzanรฝmi kompetenciami na nรกvrh stavby vย danej lokalite, ale aj vรฝber realizaฤnej firmy sย dostatoฤnรฝmi referenciami aย vย neposlednom rade aj ustanovenie dรดveryhodnรฉho stavebnรฉho dozoru, pretoลพe nemoลพno predpokladaลฅ, ลพe kaลพdรฝ investor je erudovanรฝ stavbรกr. Dรดveryhodnosลฅ stavebnรฉho dozoru spoฤรญva vย splnenรญ nasledujรบcich kritรฉriรญ: pozitรญvne referencie, minimum sรบฤasne dozorovanรฝch stavieb aย odsรบhlasenie plรกnu stavebnรฉho dozoru projektantom. Prรกve na to poslednรฉ sa najviac zabรบda, nie je vypracovanรฝ plรกn stavebnรฉho dozoru, oย odsรบhlasenรญ projektantom ani nehovoriac.
Poฤet porรบch aย ich prรญฤin pred zhruba dvadsiatimi rokmi bol veฤพmi struฤnรฝ, pretoลพe bol viazanรฝ รบzkym sortimentom materiรกlov aย technolรณgiรญ spracovania. Vย neposlednom rade neexistovali ani inรฉ nรกroky na strechu neลพ vyslovene technickรฉho charakteru. Dneลกnรฝ poฤet porรบch aย ich prรญฤin je nesmierne rozsiahly, pretoลพe zodpovedรก omnoho ลกirลกej ponuke materiรกlov, ฤasto na ลกpeciรกlne pouลพitie, aย znaฤnรฝm nรกrokom na zastreลกenie neลพ len technickรฉho charakteru.
Chyby projektu
Za hlavnรฉ chyby projektu zย hฤพadiska nรกslednรฝch porรบch ลกikmรฝch striech moลพno nepochybne oznaฤiลฅ:
- nedostatky vย ลกpecifikรกcii materiรกlov, teda buฤ nรกvrh celkom nevhodnรฉho materiรกlu alebo jeho neรบplnรก ลกpecifikรกcia. Klasickรฝ prรญklad je โลกpecifikรกciaโ fรณlie pre PHI vย dvojplรกลกลฅovej skladbe: difรบzna fรณlia Bramac. Akรก, keฤ vย streลกnรฝch systรฉmoch Bramac je ich desaลฅ aย kaลพdรก mรก svoje ลกpeciรกlne urฤenie…;
- nerieลกenie vzduchotesnosti streลกnej konลกtrukcie vrรกtane detailov, ako sรบ prestupy aย napojenie na nadvรคzujรบce konลกtrukcie;
- nedostatky vย rieลกenรญ streลกnรฝch detailov, najmรค pri nรกvrhu zastreลกenia menลกieho sklonu, neลพ je bezpeฤnรฝ;
- nedostatky vย nรกvrhu PHI sย ohฤพadom na zvรฝลกenรฉ poลพiadavky aย sklon strechy;
- pouลพitie typovรฝch projektov vย nรกroฤnejลกรญch podmienkach;
- pouลพitie typovรฝch rieลกenรญ detailov vรฝrobcov krytรญn vย nรกroฤnejลกรญch podmienkach, ktorรฝmi nemusia byลฅ len miestne klimatickรฉ podmienky, ale aj nรกroฤnejลกie konลกtrukฤnรฉ rieลกenie (dlhรฉ krokvy, menลกรญ sklon, ฤlenitรก strecha aย podobne);
- nedostatoฤnรฝ rozsah projektovej dokumentรกcie vย nรกroฤnejลกรญch podmienkach;
- nรกvrh materiรกlov sย vรฝrazne odliลกnou ลพivotnosลฅou;
- nรกvrh krytiny mimo rรกmca pouลพiteฤพnosti stanovenรฉho vรฝrobcom, naprรญklad nรกvrh bobrovky sย minimรกlnym sklonom 25 na zastreลกenie sklonu 18 aย podobne;
- nรกvrh zloลพitรฝch streลกnรฝch tvarov do horskรฝch aย podhorskรฝch regiรณnov (obr. 1), (ฤSN 73 1901 za horskรฉ aย podhorskรฉ regiรณny povaลพuje takรฉ, ktorรฉ sรบ zaradenรฉ do 3. snehovej oblasti, t. j. sย charakteristickou hodnotou sk โฅ 1,5 kN/m2. Do 3. snehovej oblasti vลกak patria naprรญklad Karlovy Vary, ale som presvedฤenรฝ, ลพe tamojลกรญ obฤania sa za obyvateฤพov podhorskej oblasti vรดbec nepovaลพujรบ.);
- nรกvrh umiestnenia detailov tak, ลพe je znรญลพenรก bezpeฤnosลฅ striech, naprรญklad komรญny, vikiere ฤi odvetranie kanalizรกcie vย รบลพฤพabรญ (obr. 2 aย 3);
- nรกvrh odvodnenia vรคฤลกรญch streลกnรฝch plรดch na menลกie (obr. 4);
- nรกvrh orientรกcie รบลพฤพabia proti smeru prevlรกdajรบcich vetrov;
- nรกvrh detailov bez odtoku vody alebo sย hromadenรญm snehu;
- nรกvrh materiรกlov bez reลกpektovania ich vรฝrobnej tolerancie;
- nerieลกenie pripevnenia ลกkridiel;
- nerieลกenie protisnehovej ochrany;
- nevyhodnotenie vplyvu okolitej zรกstavby;
nevyhodnotenie vplyvu konfigurรกcie okolitรฉho terรฉnu, blรญzkej veฤพkej vodnej plochy aย podobne.
Asi by bolo moลพnรฉ formulovaลฅ ฤalลกie chyby ฤi nedostatky projektov, ktorรฉ vedรบ kย poruchรกm striech. Jednou zย najvรคฤลกรญch chรฝb je vลกak ustรบpenie laickรฝm poลพiadavkรกm investora bez ohฤพadu na budรบce problรฉmy vย realizaฤnej fรกze, ฤo vedie priamo kย znรญลพeniu spoฤพahlivej funkcie zastreลกenia.

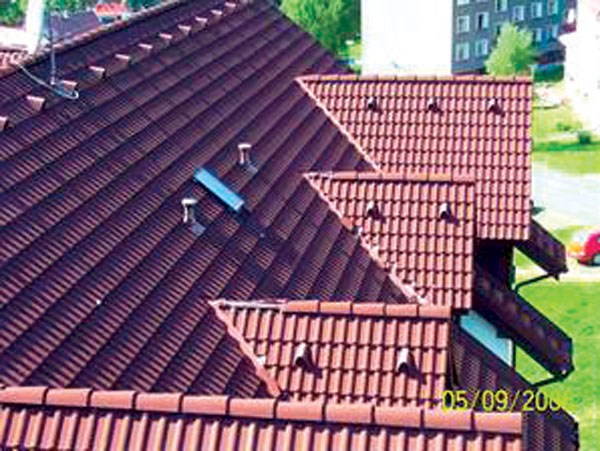

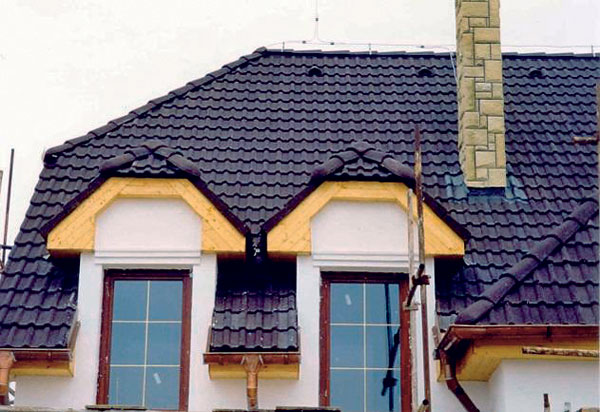

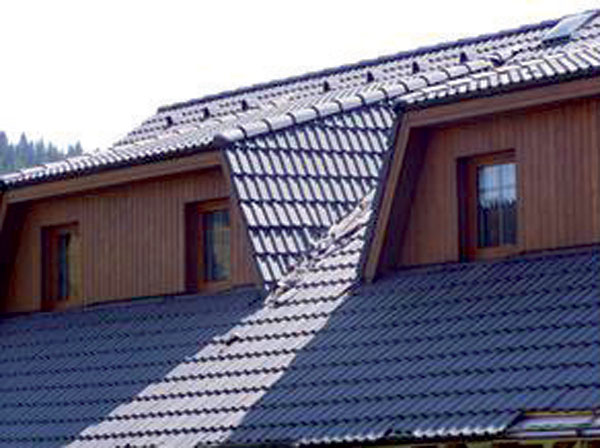

Obr. 1 Vikiere na horskรฝch strechรกch a) Boky trapรฉzovรฝch vikierov brzdia sneh pri zosuve, ฤoho dรดsledkom sรบ polรกmanรฉ ลกkridly. Zosuvu zamrznutรฉho snehu spoฤพahlivo zabrรกnia len protisnehovรฉ zรกbrany rozmiestnenรฉ po celej streลกnej ploche. b) Vikiere bez dostatoฤne รบฤinnej protisnehovej ochrany sรบ rizikovรฝm faktorom horskรฝch striech. |
|

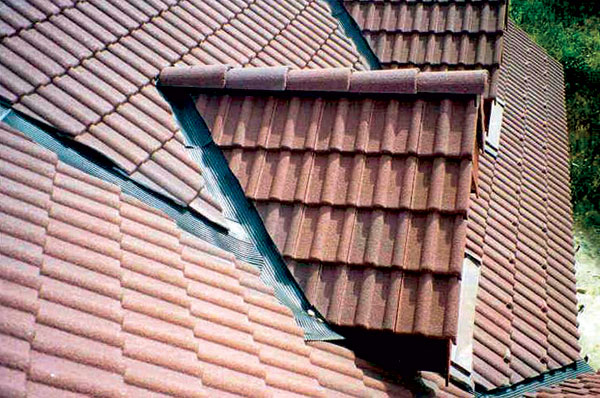

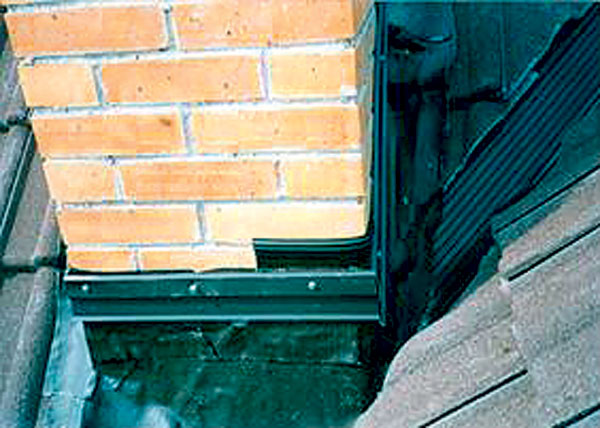

Obr. 2 Komรญnovรฉ teleso prestupujรบce รบลพฤพabรญm je prรญฤinou zatekania. | Obr. 3 Vikier umiestnenรฝ do รบลพฤพabia na horskej streche nepotrebuje komentรกr. |
Chyby stavebnรฝch materiรกlov
Tรกto skupina chรฝb je oveฤพa obmedzenejลกia ako moลพnosti chรฝb vย rรกmci projektovรฉho rieลกenia, realizรกcie aย uลพรญvania. Ak sa zistรญ chyba materiรกlu eลกte pred jeho spracovanรญm, musรญ vรฝrobca materiรกl vymeniลฅ. Dรดleลพitรฉ je, aby sa na chybu priลกlo vฤas, pretoลพe vznik poruchy nรกsledkom chybnรฉho materiรกlu aลพ vย priebehu pouลพรญvania stavby prรญde vรฝrobcu omnoho drahลกie.
Na druhej strane je oveฤพa ฤastejลกie sklamanie stavebnรญkov zย nenaplnenรฝch oฤakรกvanรญ vย dรดsledku nesprรกvnej interpretรกcie informรกciรญ oย vlastnostiach materiรกlu. Typickรฝm prรญkladom je rast liลกajnรญkov na strechรกch. Niekedy ide zhotovovateฤพ tak ฤaleko, ลพe zodpovednosลฅ za svoju chybu zvaฤพuje na materiรกl. Aj tu by bolo moลพnรฉ uviesลฅ veฤพa prรญkladov takรฉhoto sprรกvania. Staฤรญ jeden: odlamovanie rohov ลกkridiel vย dรดsledku prรญliลก zrazenรฉho uloลพenia.
Pre streลกnรฉ krytiny platia prรญsluลกnรฉ normy, ktorรฉ na ne stanovujรบ podstatnรฉ technickรฉ poลพiadavky vย kvantifikovanej podobe. Sรบ to teda poลพiadavky, ktorรฉ moลพno ฤalej overiลฅ stanovenรฝmi skรบลกobnรฝmi postupmi. Pri streลกnej krytine neexistuje triedenie podฤพa kvality na 1. akosลฅ, 2. akosลฅ atฤ. ล kridla buฤ spฤบลa normovรฉ poลพiadavky, vtedy je bez chyby, alebo ich nespฤบลa aย teda na strechu nepatrรญ.

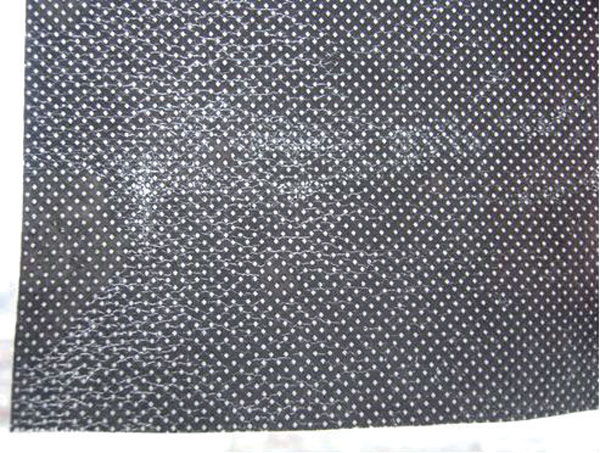

Obr. 4 Nevhodnรฉ zรบลพenie odtokovรฉho profilu. Aย ฤo keฤ napadne sneh… | Obr. 5 Vodorovnรฉ zlomovรฉ lรญnie vย difรบznej membrรกne sรบ charakteristickรฉ pre materiรกl degradovanรฝ UV ลพiarenรญm. |
Nie je celkom jasnรฉ, ฤi moลพno medzi chyby materiรกlov zaradiลฅ ich zmeny nรกsledne po zabudovanรญ. Ak pรดjde oย zmeny, ktorรฉ projektant ฤi zhotovovateฤพ nemohol predpokladaลฅ, potom bude porucha spรดsobenรก takouto zmenou urฤite patriลฅ do kategรณrie chรฝb materiรกlu. Ak ale takรบto zmenu materiรกlovรฝch vlastnostรญ projektant ฤi zhotovovateฤพ mohol alebo mal predpokladaลฅ, pรดjde oย chybu projektu alebo realizรกcie. Typickรฝm prรญkladom je vlhnutie konลกtrukcie krovu aย tepelnej izolรกcie, ฤo moลพno urฤite oznaฤiลฅ za poruchovรฝ stav. Kย vlhnutiu dochรกdza vย dรดsledku priesakov vody zย topiaceho sa snehu, ktorรฝ bol skรดr naviaty pod krytinou aย usadil sa na difรบznej fรณlii. Zateplenie podkrovia aย sadrokartรณn sa vykonรกvalo aลพ po ลกtyroch rokoch po uloลพenรญ fรณlie aย tรก bola celรฝ ฤas vystavenรก expozรญcii UV ลพiarenia, ktorรฉ prenikalo do podkrovia oknami vย ลกtรญtoch. To, ลพe fรณlia degradovala vplyvom UV ลพiarenia, nie je jej chyba, ale chyba zhotovovateฤพa, pretoลพe oย tรฝchto sรบvislostiach mรก vedieลฅ. Na obr. 5 zreteฤพne vidieลฅ charakteristickรฉ lomovรฉ lรญnie difรบznej membrรกny, ktorรฉ boli spรดsobenรฉ UV ลพiarenรญm.
ฤalลกรญm prรญkladom takรฝchto chรฝb je naprรญklad dodatoฤnรก aplikรกcia chemickej ochrany dreva na krokvy vrรกtane zasiahnutia fรณlie, nevhodnรฉ pouลพitie rรดznych tmelov aย pien sย nedostatoฤnou stabilizรกciou proti UV ลพiareniu, nesprรกvne pouลพitie systรฉmovรฝch dielov aย podobne.
Samostatnou kategรณriou chรฝb materiรกlov je ich ich pouลพitie po uplynutรญ obdobia pouลพiteฤพnosti, ฤo, samozrejme, nie je chyba materiรกlu, ale zhotovovateฤพa, rovnako ako ich aplikรกcia za inรฝch podmienok, ako stanovรญ vรฝrobca. Tu poslรบลพi ako prรญklad nefunkฤnรฉho pouลพitia tesniacej peny pod kontralaty pri teplote โ1 C, aj keฤ vรฝrobca vymedzil jej pouลพitie nad teplotou +7 C.

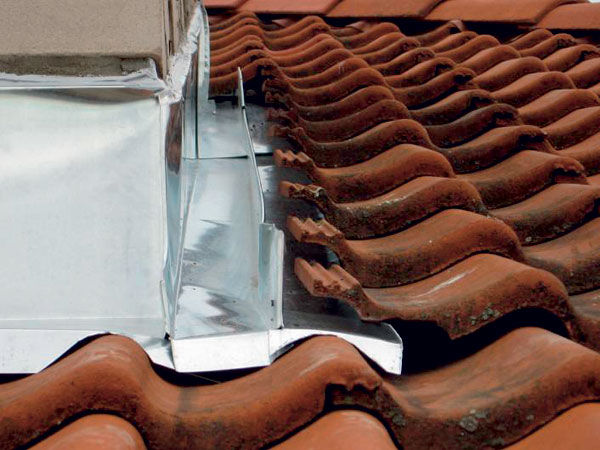

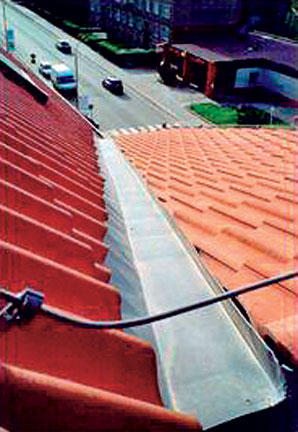

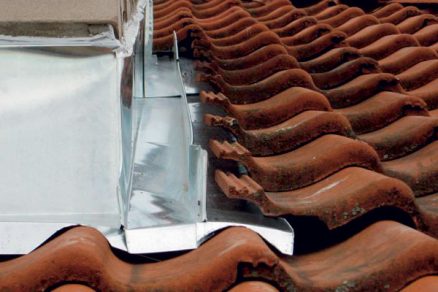

Obr. 7 Vykonรกvanie montรกลพnych prรกc vย rozpore so zรกsadami remesla: nezmyselnรก vodnรก drรกลพka. |

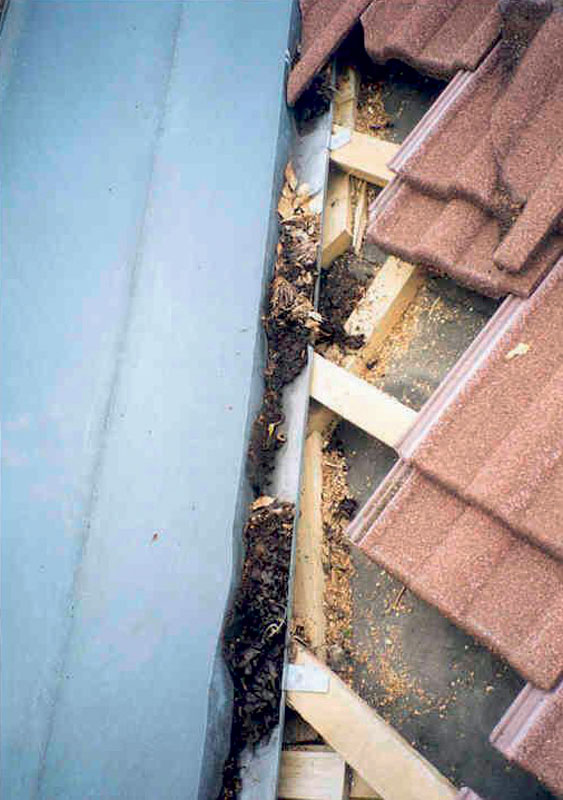

Obr. 8 Zatekanie ako dรดsledok nezmyselnej vodnej drรกลพky |

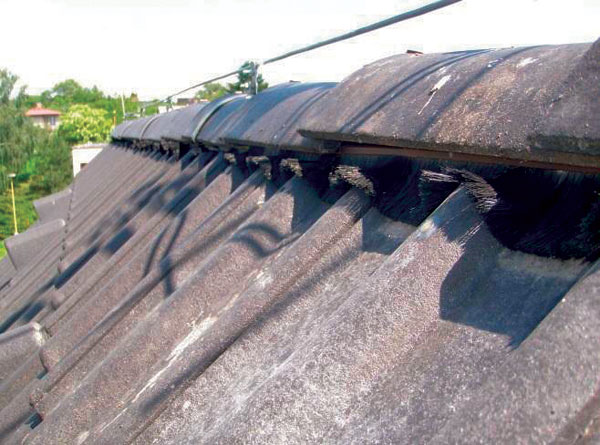

Obr. 9 Poslednรก lata pod hrebeลom je prรญliลก nรญzko โ nedostatoฤnรฉ napojenie hrebeลa na plochu. Pri silnom daลพdi nateฤie pozdฤบลพ hrebeลa vย dฤบลพke 10 m aลพ 50 l vody do podstreลกia. |

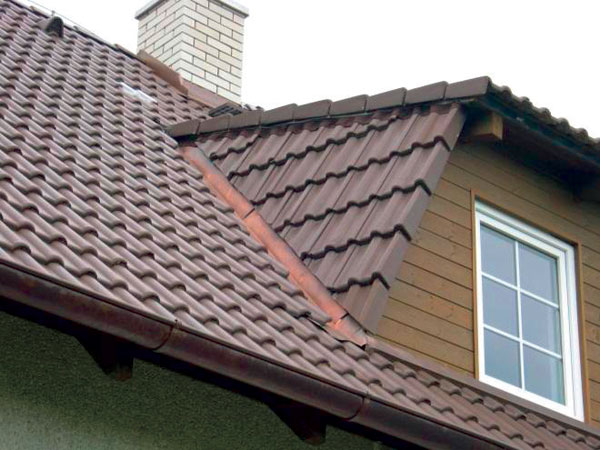

Obr. 10 Pokrรฝvanie nรกroลพia krajnรฝmi ลกkridlami je chyba vedรบca kย zateฤeniu aย zafรบkaniu snehom. Okrem toho nie je dokrytรฝ poslednรฝ rad boku vikiera. |

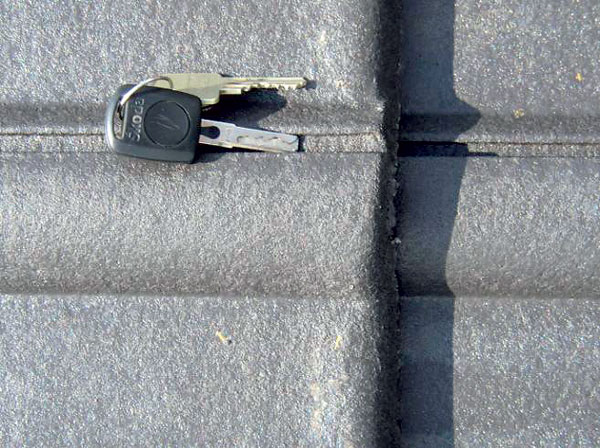

Obr. 11 Ak sรบ ลกkridly uloลพenรฉ prรญliลก rozลฅahane, spรดsobuje to zvรฝลกenรฝ prienik snehu aย odlamovanie rohu ลกkridiel pri zaลฅaลพenรญ snehom. ย |

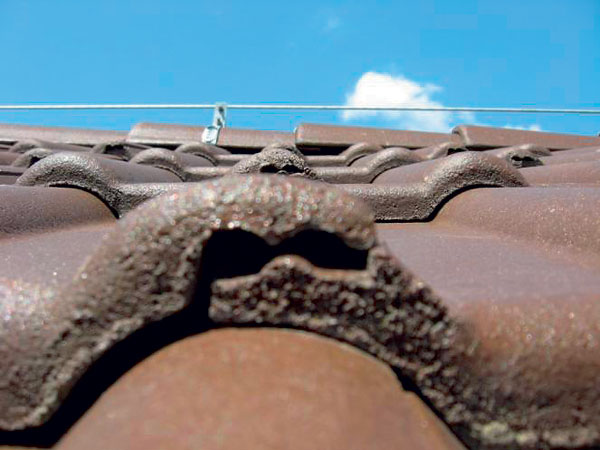

Obr. 12 Medzi ลกkridly uloลพenรฉ prรญliลก natesno ฤพahko zafรบka sneh. |
Chyby pri realizรกcii
Mnoลพstvo chรฝb pri realizรกcii uลพ bolo uvedenรฝch vย รบvode tohto ฤlรกnku. Tento prehฤพad je obmedzenรฝ rozsahom textu, preto tu zmieลujeme len ฤasลฅ. Patria kย nim:
- pokraฤovanie prรกc na chybnom diele. Aj na streลกnรฝch konลกtrukciรกch sa vรคฤลกinou podieฤพa niekoฤพko zhotovovateฤพov. Kaลพdรฝ by sa mal pred zaฤatรญm prรกc presvedฤiลฅ, ลพe nadvรคzuje na dielo, ktorรฉ mu umoลพลuje kvalitne vykonaลฅ vlastnรบ prรกcu. (Pokrรฝvaฤi sa niekedy obhajujรบ nerovnosลฅou nosnej konลกtrukcie krovu, ktorรฝ vyhotovila inรก firma. Podobnรฉ neskorรฉ argumenty niฤ nerieลกia, dรดleลพitรฉ je prevzatie staveniska sย vฤasnou kontrolou skรดr vykonanรฝch prรกc.);
- nesprรกvne poradie prรกc bรฝva takisto vรกลพnou prรญฤinou, ktorรก generuje budรบce poruchy diela. Je vรฝhodou, keฤ sa nรกsledky prejavia eลกte vo fรกze vรฝstavby, keฤ moลพno chybu odstrรกniลฅ;

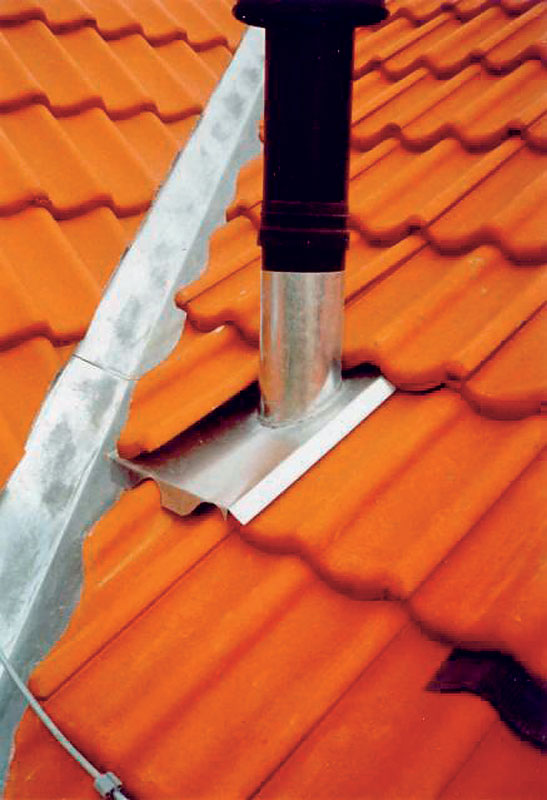

- nepouลพรญvanie systรฉmovรฝch dielov (obr. 6);
- nevhodnรฉ pouลพรญvanie systรฉmovรฝch dielov (obr. 7);
- pouลพรญvanie materiรกlov vย rozpore sย aplikaฤnรฝmi pokynmi vรฝrobcu;
- pouลพรญvanie materiรกlov po uplynutรญ obdobia pouลพiteฤพnosti;
- vykonรกvanie montรกลพnych prรกc vย rozpore sย technickรฝmi nรกvodmi vรฝrobcu a/alebo ich nereลกpektovanie;
- nedostatoฤne vzduchotesnรก streลกnรก konลกtrukcia, najmรค vย detailoch prestupov aย napojenia na nadvรคzujรบce konลกtrukcie;
- nevylรบฤenie vplyvu ลกkรกrovej difรบzie na prestup vlhkosti konลกtrukciou;
- dodรกvanie materiรกlov vย rozpore sย projektovรฝmi poลพiadavkami;
- montรกลพne prรกce vย rozpore sย projektovรฝm rieลกenรญm;
- montรกลพne prรกce vย rozpore so zรกsadami remesla (obr. 8 aลพ 13);
- pouลพรญvanie stavebnรฝch materiรกlov vย rozpore sย poลพiadavkami platnรฝch noriem;
- nezabezpeฤenie strechy pred รบฤinkami poveternostnรฝch vplyvov, ฤo znamenรก predovลกetkรฝm rieลกenie protisnehovej ochrany aย pripevลovanie ลกkridiel (obr. 14 aลพ 16);
- nereลกpektovanie zvรฝลกenรฝch poลพiadaviek na strechu;
- nereลกpektovanie moลพnรฝch vรฝrobnรฝch toleranciรญ stavebnรฝch materiรกlov;
- neodvodnenie PHI, ฤo vลกak mรดลพe pochรกdzaลฅ aj zย projektovej chyby;
- neodbornรฉ napojenie prestupov na krytinu (obr. 17);
- neodbornรฉ vytvorenie PHI vย detailoch prestupov aย napojenia (obr. 18 aย 19).

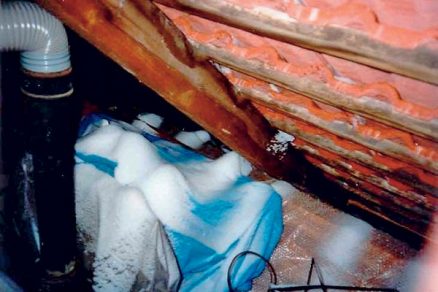

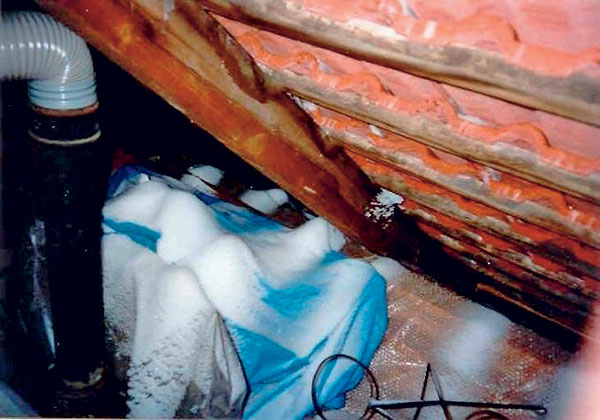

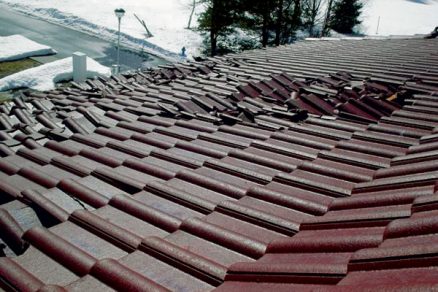

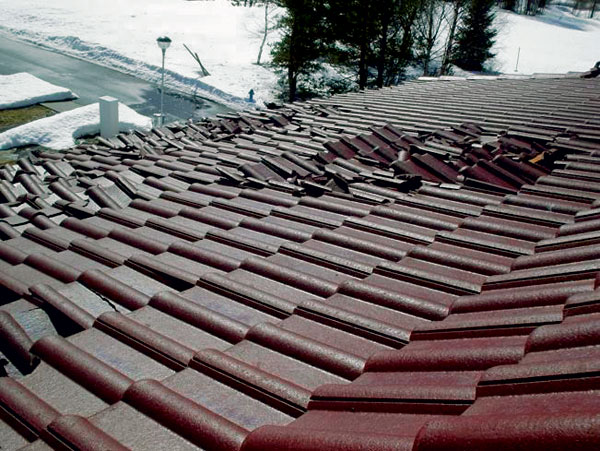

Obr. 13 Uloลพenรฝ sneh vย dรดsledku zrazenรฉho uloลพenia krytiny | Obr. 14 Rozsiahle ลกkody nastali vย dรดsledku zabudnutia protisnehovรฉho opatrenia. Na hornej ploche celkom chรฝbajรบ protisnehovรฉ ลกkridly. |

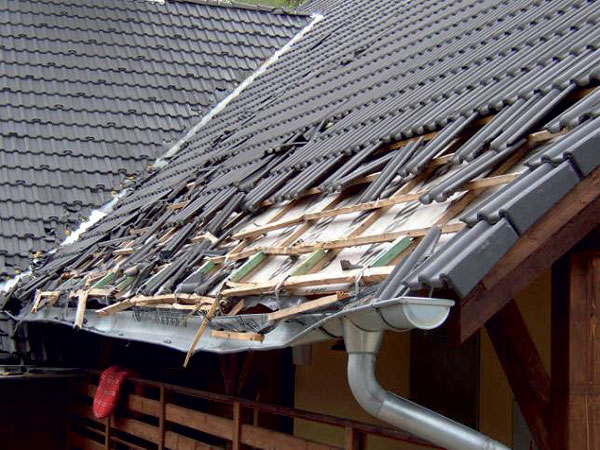

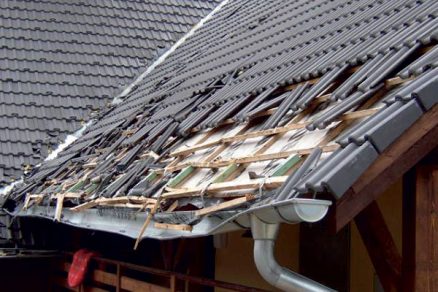

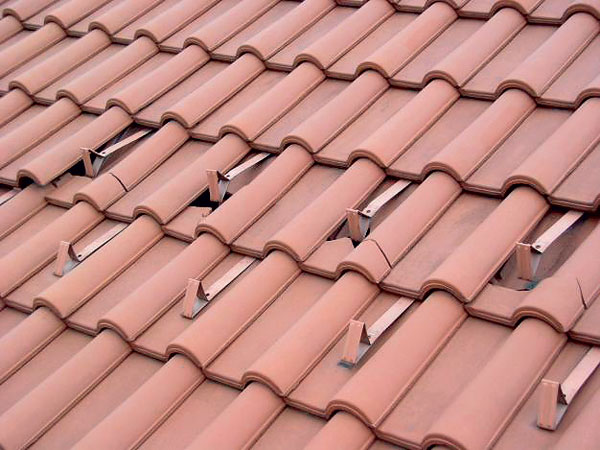

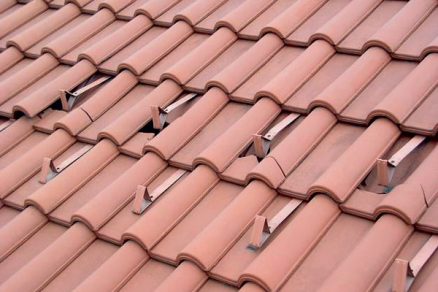

Obr. 15 Deลกtrukcia nielen krytiny, ale aj latovania vย dรดsledku nepouลพitia protisnehovรฝch ลกkridiel. | Obr. 16 Okrem sprรกvneho poฤtu aย vhodnรฉho prieฤneho profilu musia maลฅ hรกky aj dostatoฤnรบ dฤบลพku. |

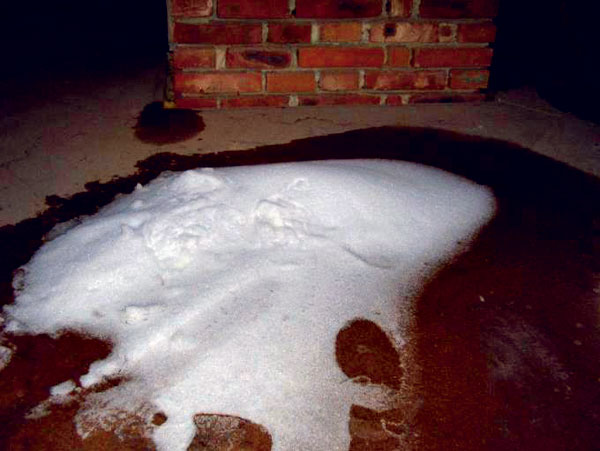

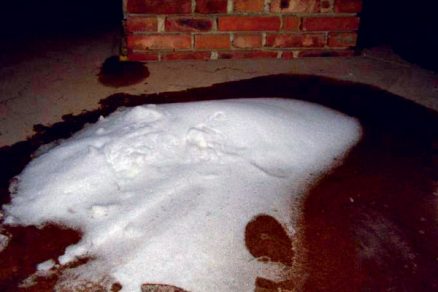

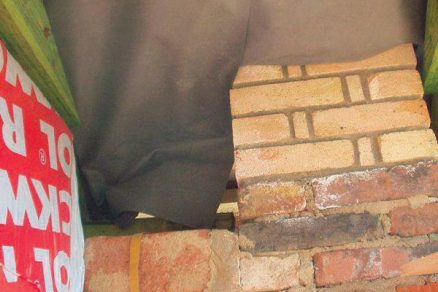

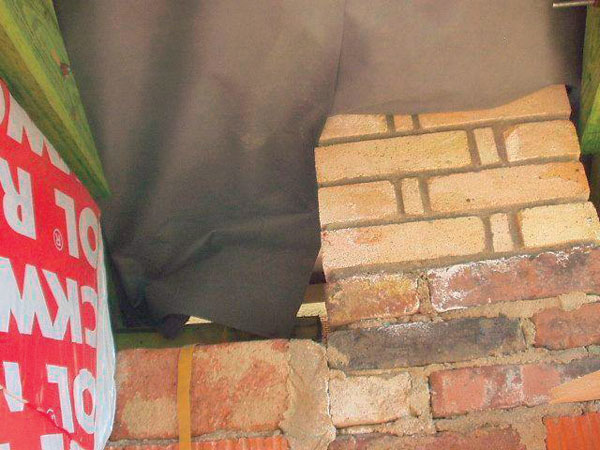

Obr. 17 Neodbornรฉ napojenie prestupu na krytinu spรดsobuje nadmernรฝ prienik snehu aย daลพฤa pod krytinu. | Obr. 18 Neodbornรฉ napojenie fรณlie na prestup spรดsobuje prienik snehu do podstreลกia (pozri obr. 19). |
Obr. 19 |
TEXT: Milan Holec
FOTO: autor
Autor je vedรบci oddelenia technickรฝch expertรญz vย spoloฤnosti Bramac, a. s.
