V sรบฤasnosti eลกte neexistuje ลพiadny exaktnรฝ spรดsob, ako zistiลฅ presnรฉ miesto poลกkodenia hydroizolaฤnรฉho povlaku. Ide najmรค o systรฉmy, ktorรฉ sรบ obloลพenรฉ podkladovรฝmi a ochrannรฝmi textรญliami, ktorรฉ fungujรบ ako drenรกลพ. Tu prakticky nie je moลพnรฉ zistiลฅ, kde doลกlo k poลกkodeniu, a treba postupovaลฅ na zรกklade znalostรญ a skรบsenostรญ. V nasledujรบcom prรญspevku vรกm prinรกลกame niekoฤพko zaujรญmavรฝch prรญkladov porรบch vodotesnรฝch izolรกciรญ spodnej stavby a odporรบฤania ako im predchรกdzaลฅ.



Poruchy vodotesnรฝch izolรกciรญ spodnej stavby treba rozdeliลฅ do dvoch zรกkladnรฝch kategรณriรญ:

1. Poruchy spodnรฝch stavieb namรกhanรฝch iba zemnou vlhkosลฅou โ€“ nรกsledkom sรบ len vlhkรฉ konลกtrukcie, t. j. zvรฝลกenรก vlhkosลฅ v stavebnรฝch hmotรกch a samozrejme v interiรฉri objektu,

2. Poruchy spodnรฝch stavieb namรกhanรฝch gravitaฤnou vodou alebo tlakovou podzemnou vodou โ€“ ide o nรกroฤnejลกiu zรกleลพitosลฅ, priฤom pre zemnรบ vlhkosลฅ nie je moลพnรฉ vรคฤลกinu pouลพรญvanรฝch technolรณgiรญ vรดbec pouลพiลฅ. Zรกkladnรฝm kritรฉriom je, ลพe z konลกtrukciรญ vytekรก neustรกle (alebo aspoลˆ v urฤitรฝch ฤasovรฝch obdobiach โ€“ jar, jeseลˆ) voda. V tomto prรญpade (okrem nemoลพnosti uลพรญvaลฅ podzemnรฉ priestory) dochรกdza k vรฝraznรฝm ลกkodรกm na konลกtrukฤnรฝch materiรกloch.

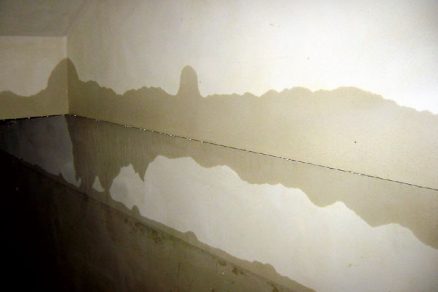

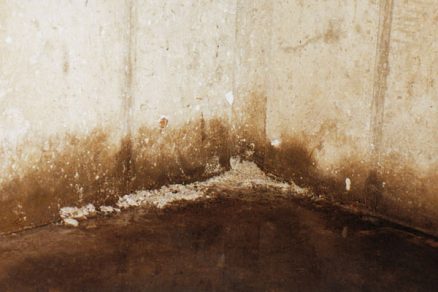

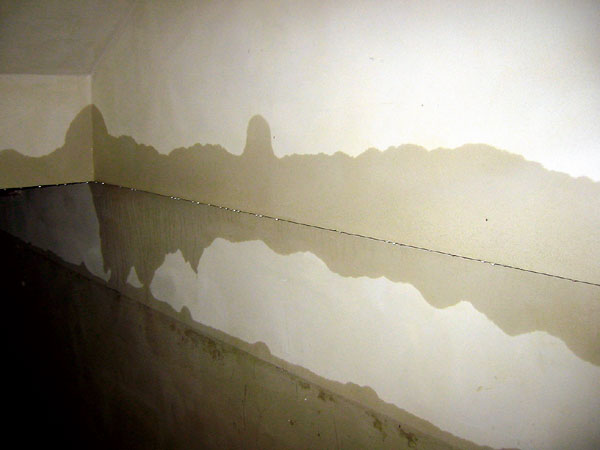

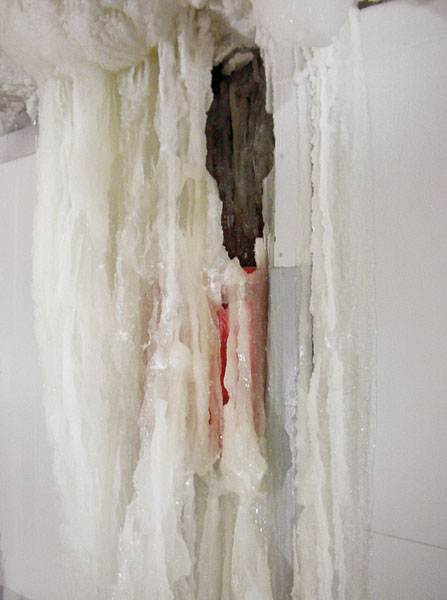

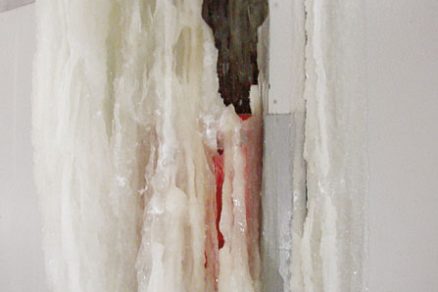

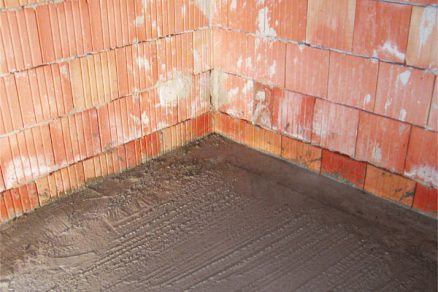

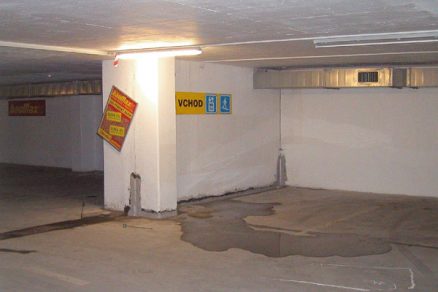

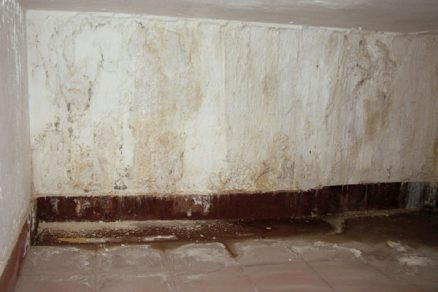

Zรกkladnรฝ vizuรกlny prejav porรบch zemnou vlhkosลฅou, vzlรญnajรบcou vlhkosลฅou alebo tieลพ netesnรฝm zariadenรญm TZB Zรกkladnรฝ vizuรกlny prejav porรบch tlakovou alebo gravitaฤnou vodou

Nรกsledky namรกhania vodou

Nรกsledky oboch zmienenรฝch namรกhanรญ sรบ obdobnรฉ, no v prรญpade namรกhania gravitaฤnou vodou sรบ ฤasovo limitovanรฉ, t. j. voda zo steny nevytekรก celรฝ rok, ale iba jeho ฤasลฅ. Vo vรคฤลกine prรญpadov dochรกdza k lokรกlnemu, niekedy i masรญvnejลกiemu poลกkodeniu hydroizolaฤnรฝch povlakov. V niektorรฝch prรญpadoch vลกak mรดลพe dรดjsลฅ ku kompletnรฉmu kolapsu hydroizolaฤnรฉho systรฉmu, ktorรฝ sa prejavรญ nasledujรบcim spรดsobom, priฤom na stavebnรฝch konลกtrukciรกch nie je moลพnรฉ rozoznaลฅ rozdielne intenzity zatekania.

Samozrejme, ลพe prenikajรบca voda deลกtruuje vลกetky stavebnรฉ konลกtrukcie. Tento proces mรดลพe byลฅ vรฝrazne urรฝchlenรฝ pรดsobenรญm kolรญsania teplรดt, najmรค mรญnusovรฉ teploty sรบ veฤพmi nebezpeฤnรฉ pre vลกetky stavebnรฉ konลกtrukcie a stavebnรฉ materiรกly. Potom dochรกdza nielen k materiรกlovej, ale ฤasto aj statickej deลกtrukcii, keฤ sa okrem korรณzie armatรบry mechanicky niฤia aj vลกetky ฤalลกie stavebnรฉ materiรกly, ktorรฉ sรบ tomuto vplyvu vystavenรฉ.

Opravy

Vลกetky typy porรบch moลพno v sรบฤasnosti opraviลฅ. Otรกzkou je len to, za akรฝ ฤas a za akรบ cenu โ€“ injektรกลพe a ฤalลกie sanaฤnรฉ prรกce sรบ niekoฤพkonรกsobne drahลกie neลพ kvalitnรก realizรกcia na prvรฝ pokus, pretoลพe opravy a sanรกcie vodotesnรฝch izolรกciรญ spodnรฝch stavieb treba starostlivo pripravovaลฅ. Projektovรก dokumentรกcia je priam nevyhnutnosลฅou. V prรญpade, ลพe sa budeย  opravovaลฅ โ€žnadivokoโ€œ, bez projektovรฉho podkladu, dรดjde k nahรกลˆaniu vody z kรบta do kรบta a takรฝto spรดsob oprรกv a sanรกciรญ je mimoriadne drahรฝ a ฤasto aj funkฤne neรบspeลกnรฝ.

Pretoลพe injektรกลพe patria k veฤพmi ฤastรฝm a ฤasto aj jedinรฝm spรดsobom sanรกcie spodnรฝch stavieb s poruลกenรฝmi vodotesnรฝmi izolรกciami, je nevyhnutnรฉ a priori uลพ pri technickom rieลกenรญ myslieลฅ na moลพnosลฅ sanรกciรญ, a to je moลพnรฉ vo dvoch รบrovniach:

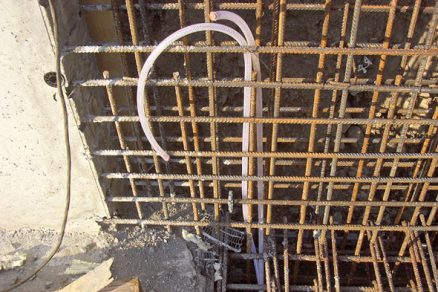

  • zabudovรกvaลฅ aktรญvne prvky injektรกลพรญ โ€“ najmรค pripravenรฉ injektรกลพne hadiฤky,
  • pouลพรญvaลฅ konลกtrukcie, ktorรฉ sรบ injektovateฤพnรฉ โ€“ dierovanรฉ keramickรฉ bloky a tvarovky sรบ len veฤพmi komplikovane injektovateฤพnรฉ a pred vlastnou injektรกลพou proti vode ich treba โ€žzmonolitniลฅโ€œ, t. j. vyplniลฅ vลกetky dutiny na miestach budรบcich injektรกลพรญ.

Dรดvody vzniku porรบch

Platรญ zรกsada, ลพe ฤo sa zle zaฤne, to sa aj zle dokonฤรญ. Najdรดleลพitejลกie sรบ vลพdy prvรฉ kroky pri technickom rieลกenรญ. Pri novom nรกvrhu je zรกkladnou podmienkou zodpovednรฉ zhodnotenie vลกetkรฝch vstupnรฝch podmienok a zodpovedajรบci nรกvrh. Pri rekonลกtrukciรกch je to inventรบra problรฉmov, ich zhodnotenie a nรกvrh technickรฉho rieลกenia. Izolaฤnรฝ systรฉm musรญ byลฅ vyvรกลพenรฝ. Hydroizolaฤnรฝ povlak musรญ byลฅ vลพdy doplnenรฝ kvalitnรฝm rieลกenรญm a realizรกciou konลกtrukฤnรฝch detailov.

Poruchy vodotesnรฝch izolรกciรญ spodnรฝch stavieb vznikajรบ nรกsledkom ฤinnosti vลกetkรฝch subjektov, ktorรฉ sa podieฤพajรบ na realizรกcii stavieb. Sรบฤasne vo vรคฤลกine prรญpadov vznikajรบ nรกsledkom sรบbeลพnรฝch prรญฤin, priฤom je len veฤพmi ลฅaลพkรฉ ลกpecifikovaลฅ mieru zavinenia jednotlivรฝmi subjektmi.

Investor

  • nedostatoฤnรก prรญprava (absencia vstupnรฝch รบdajov),
  • nerealistickรฉ finanฤnรฉ a termรญnovรฉ poลพiadavky,
  • nevhodnรฉ alebo rizikovรฉ dispozรญcie objektov, umiestลˆovanie uลพรญvanรฝch priestorov do podzemia.

Projektant

  • nedostatoฤnรก prรญprava, nedostatoฤnรฉ mnoลพstvo podkladov,
  • nevhodnรฉ materiรกlovรฉ a technologickรฉ rieลกenie,
  • nekompletnosลฅ projektovej dokumentรกcie.

Generรกlny dodรกvateฤพ

  • nerealistickรฉ finanฤnรฉ nรกroky na subdodรกvateฤพov,
  • nerealistickรฉ ฤasovรฉ nรกroky a nedostatoฤnรก koordinรกcia realizรกcie.

Vรฝrobca/dodรกvateฤพ izolaฤnรฉho systรฉmu

  • nevhodnรฝ izolaฤnรฝ systรฉm, zlรฉ materiรกly, nekvalitnรฉ alebo inak nedostatoฤnรฉ izolaฤnรฉ prvky.

Subdodรกvateฤพ stavebnรฝch izolรกciรญ

  • absencia kvalifikรกcie pracovnรญkov alebo neskรบsenosลฅ firiem, ktorรฉ realizujรบ vodotesnรฉ izolรกcie,
  • tlak na ฤas a realizovanie v zlรฝch klimatickรฝch podmienkach.

ฤŽalลกie beลพnรฉ dรดvody vzniku porรบch

  • absencia รบฤinnรฝch kontrolnรฝch mechanizmov na vลกetkรฝch รบrovniach realizรกcie od kontroly projektu cez kontrolu vyhotovovania samotnej izolรกcie aลพ po kontrolu vyhotovovania vลกetkรฝch zakrรฝvacรญch a ochrannรฝch vrstiev hydroizolaฤnรฉho systรฉmu; absencia systรฉmu kontroly a dokumentรกcie procesu realizรกcie izolaฤnรฝch systรฉmov od zaฤiatku aลพ do konca,
  • zmeny hydrogeologickรฝch podmienok nรกsledkom prรญrodnรฝch katastrof,
  • rovnakรฝ vizuรกlny prejav, ako poruลกenie hydroizolรกciรญ, mรดลพe maลฅ aj netesnosลฅ v systรฉmoch TZB, vody, kanalizรกcie, kรบrenia a klimatizรกcie.

Pozn.: Pri hฤพadanรญ prรญฤin problรฉmov s vodou v stavebnรฝch konลกtrukciรกch by prvรฝm krokom vลพdy malo byลฅ hฤพadanie netesnostรญ vo vedenรญ TZB. Navonok sa len veฤพmi ลฅaลพko dรก rozlรญลกiลฅ, ฤi je dotรกcia konลกtrukciรญ vodou spรดsobenรก vzlรญnanรญm, poruchou hydroizolรกciรญ alebo poruchou vedenia TZB.

Prejavy porรบch

Kolaps hydroizolaฤnรฉho povlaku spodnรฝch stavieb mรก charakteristickรฉ prejavy, ktorรฉ moลพno rozdeliลฅ do nasledujรบcich bodov:

Najprv sa poruchy hydroizolaฤnรฝch povlakov spodnรฝch stavieb prejavujรบ v oblasti

  • dilataฤnรฝch ลกkรกr,
  • priestupov (ฤohokoฤพvek),
  • pracovnรฝch a inรฝch ลกkรกr,
  • trhlรญn.

Prejavy poruchy mรดลพu byลฅ:

  • bodovรฉ,
  • lรญniovรฉ,
  • ploลกnรฉ.

Pozn.: Mimoriadne dรดleลพitรฝm detailom sรบ dilataฤnรฉ ลกkรกry, a to ako pri rieลกenรญ dilataฤnรฝch uzรกverov izolaฤnรฝch systรฉmov, tak aj pri sanรกciรกch. V tรฝchto miestach sa vลพdy vyskytujรบ vzรกjomnรฉ pohyby stavebnรฝch konลกtrukciรญ, priฤom dochรกdza k opakovanรฉmu mechanickรฉmu namรกhaniu hydroizolaฤnรฉho povlaku. V prรญpade, ลพe tento nevydrลพรญ, dรดjde k sanรกcii tejto ลกkรกry injektรกลพami. Aj tu treba oฤakรกvaลฅ potrebu doinjektovania, a to niekedy aj viacnรกsobnรฉho.

Mechanickรฉ poลกkodenie

Najvรคฤลกรญm problรฉmom stavebnรฝch izolรกciรญ, a to najmรค izolรกciรญ spodnรฝch stavieb, je mechanickรฉ poลกkodzovanie, ku ktorรฉmu dominantne dochรกdza v ฤase medzi realizรกciou vodotesnรฝch izolรกciรญ a dokonฤenรญm vลกetkรฝch ochrannรฝch opatrenรญ.

Mechanickรฉ poลกkodenie sa spรกja s ignorovanรญm zรกkladnรฝch zรกsad pri navrhovanรญ hydroizolaฤnรฝch systรฉmov, t. j. nielen vlastnรฝch vodotesnรฝch izolรกciรญ, ale aj konลกtrukciรญ, konลกtrukฤnรฝch vrstiev, ktorรฉ sรบ okolo. ฤŽalej sa spรกja s ignorovanรญm zรกsad zdravรฉho rozumu a ohฤพaduplnosti k predchรกdzajรบcej prรกci.

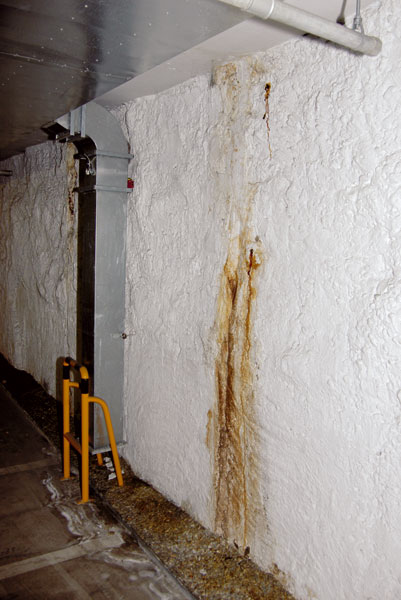

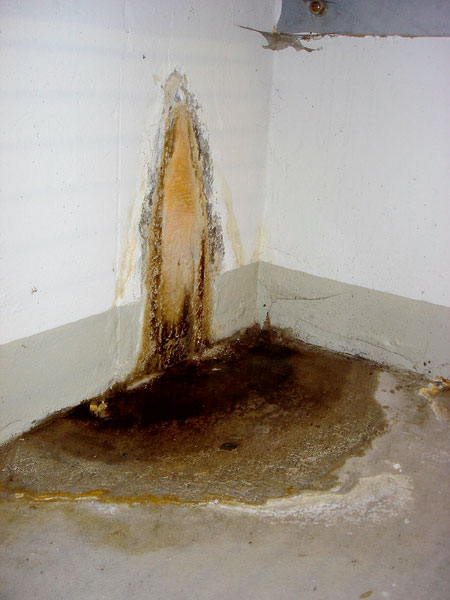

Bodovรฉ prejavy prenikania vlhkosti a vody do interiรฉru



Prรญฤiny poลกkodenia

Mechanickรฉ poลกkodenie bรฝva spรดsobenรฉ v rรกmci realizรกcie

  • nekvalitnej podkladovej konลกtrukcie โ€“ nerovnej, s ostrรฝmi vรฝฤnelkami atฤ.,
  • geodetickรฝch prรกc (vytyฤovanie bodov pomocou nastreฤพovacรญch klincov prebitรฝch skrz hydroizolรกciu, zaลกliapnutie trojnoลพky do odhalenej hydroizolรกcie atฤ.),
  • debniacich a leลกenรกrskych prรกc (debnenie alebo leลกenie poloลพenรฉ priamo na hydroizolaฤnom povlaku, debnenie fixovanรฉ skrz hydroizolรกciu atฤ.),
  • armovania (manipulรกcia s armatรบrou alebo jej skladovanie na nechrรกnenej izolรกcii, zvรกranie v blรญzkosti vodotesnรฝch izolรกciรญ atฤ.),
  • pohybu stavebnรฝch mechanizmov po hotovom, nechrรกnenom hydroizolaฤnom povlaku;
  • zahrลˆovanie izolaฤnรฝch systรฉmov pomocou ลฅaลพkรฝch mechanizmov a strhnutie ochrannรฝch vrstiev pri tejto ฤinnosti,
  • dodatoฤnรฉho, โ€žpartizรกnskehoโ€œ zhotovovania priestupov cez hydroizolaฤnรฝ povlak bez korektnรฉho opracovania vodotesnรฝch izolรกciรญ,
  • nedostatoฤnรฉ ochrannรฉ vrstvy (nekvalitnรฉ alebo s nedostatoฤnรฝmi kvalitatรญvnymi parametrami).



Na nasledujรบcich obrรกzkoch sรบ prรญklady sprรกvania sa vykonรกvateฤพov niektorรฝch stavebnรฝch profesiรญ k hydroizolรกciรกm. Je z nich zjavnรฉ, ลพe koordinรกcia z hฤพadiska generรกlneho dodรกvateฤพa a dozor (zo vลกetkรฝch strรกn, od autorskรฉho dozoru projektanta aลพ po expertnรฝ dozor hydroizolรกciรญ) sรบ veฤพmi dรดleลพitรฉ. V prรญpade ich absencie alebo nedostatoฤnosti dochรกdza k nezvratnรฝm alebo len veฤพmi ลฅaลพko a draho opraviteฤพnรฝm ลกkodรกm.

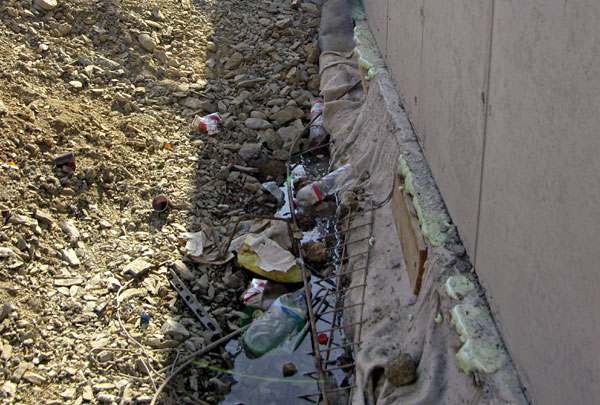

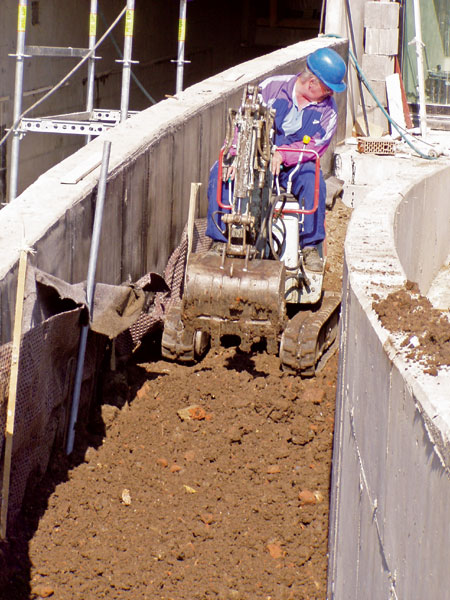

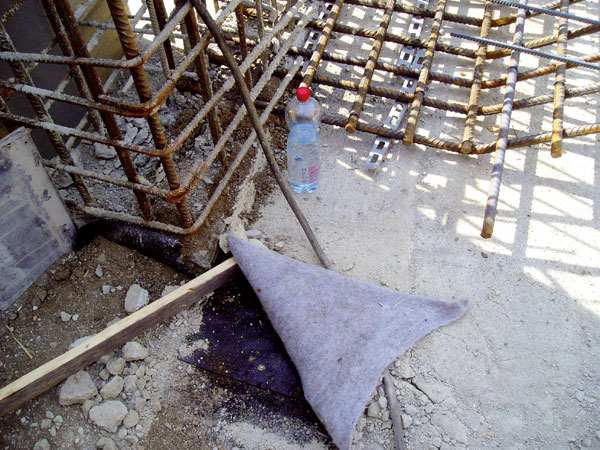

Ochrannรก vrstva hydroizolรกcie strhnutรก pri vykonรกvanรญ nasledujรบcich stavebnรฝch prรกc ย Ten, kto tรบ ochranu strhol

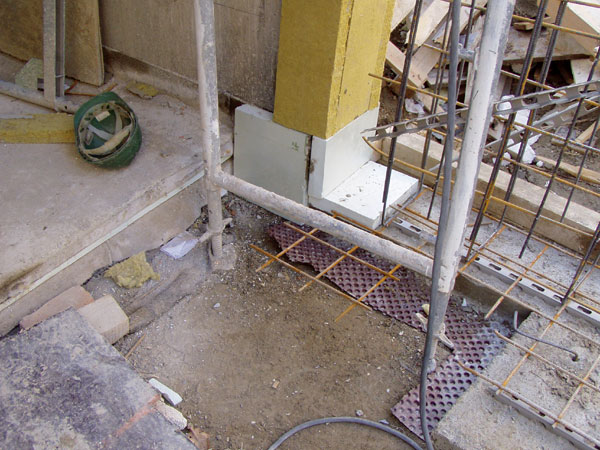

Leลกenie stojace na hydroizolaฤnom povlaku Vodotesnรก izolรกcia je dotiahnutรก iba k vรฝstuลพi a tam je ukonฤenรก, bez akรฉhokoฤพvek korektnรฉho dohotovenia hydroizolaฤnรฉho systรฉmu.



K mechanickรฉmu poลกkodzovaniu v priebehu realizรกcie stavebnรฉho diela dochรกdza veฤพmi ฤasto. Toto poลกkodzovanie je spรดsobenรฉ nielen brutalitou stavebnรฝch prรกc a bezohฤพadnosลฅou k vodotesnรฝch izolรกciรกm, ale ฤasto aj zlou koordinรกciou pri vรฝstavbe, ako ukazuje nasledujรบci obrรกzok, ktorรฝ dokumentuje nerieลกenie konลกtrukฤnรฉho detailu, keฤ armatรบra prestupuje konลกtrukciou, ale hydroizolaฤnรฝ povlak uลพ nepokraฤuje.

Mechanickรฉ poลกkodenie mรดลพe byลฅ spรดsobenรฉ v rรกmci nรกslednรฉho fungovania stavebnรฉho objektu:

  • nerovnomernรฝm sadanรญm alebo pohybom jednotlivรฝch stavebnรฝch ฤastรญ, prรญpadne ich cyklickรฝm opakovanรญm,
  • nekvalitnรฝm alebo nestabilnรฝm podkladom pod hydroizolaฤnรฝm povlakom,
  • absenciou alebo nekvalitou ochrannรฝch vrstiev, ktorรฉ s eลกte poฤas predpokladanej ลพivotnosti rozpadnรบ a prestanรบ tak plniลฅ ochrannรบ funkciu,
  • strhnutie izolรกciรญ pri zhotovovanรญ zรกsypov alebo ich mechanickรฉ poลกkodenie pri zhotovovanรญ ochrannรฝch vrstiev,
  • pohyby a sadanie zรกsypov.



Zlรก realizรกcia hydroizolaฤnรฝch vrstiev

Medzi poruchy hydroizolaฤnรฉho povlaku nรกsledkom zlej realizรกcie hydroizolaฤnรฝch vrstiev a ich konลกtrukฤnรฝch detailov patria:

  • zlรฉ spojenie, zvarenie jednotlivรฝch ฤastรญ hydroizolaฤnรฉho povlaku a jeho prvkov,
  • nedostatoฤnรฉ napojenie na zvislรฉ konลกtrukcie (nedostatoฤnรฉ navarenรญ, nekvalitnรฉ mechanickรฉ kotvenie) vrรกtane ukonฤenรญ nad U. T.,
  • absencia zosilลˆujรบcich prvkov pri konลกtrukฤnรฝch detailoch,
  • absencia tmelov pri tmelenรฝch liลกtรกch,
  • absencie tesnenia priestupov.



Pri vลกetkรฝch hydroizolaฤnรฝch povlakoch existuje vลพdy riziko zlรฉho spojenia, ale vzhฤพadom ku kvalite sรบฤasne pouลพรญvanรฝch materiรกlov je toto riziko pri kvalifikovanรฝch a dobre kontrolovanรฝch izolatรฉroch minimรกlne. Obฤas sa vลกak moลพno stretnรบลฅ s absolรบtnou bezradnosลฅou, ako na obrรกzku vpravo hore.

Prรญkladom zlรฉho zhotovovania hydroizolaฤnรฉho povlaku sรบ nasledujรบce obrรกzky.

Na tรฝchto obrรกzkoch moลพno pozorovaลฅ kvalitu podkladov, ale aj ลกรญrku presahov.



Zlรฉ rieลกenie priestupov

Zlรฉ rieลกenie priestupov vidno na nasledujรบcich obrรกzkoch, kde je jednak zjavnรก absencia podkladovรฝch konลกtrukฤnรฝch vrstiev pod priestupom, to znamenรก, ลพe tento priestup nemรก stabilnรฝ podklad a hydroizolaฤnรฝ povlak mรดลพe byลฅ tlakom vody okolo neho pretrhnutรฝ (a to ignorujem potrebu vkladaลฅ plastovรฉ potrubia do samostatne tesnenรฝch chrรกnidiel). Z toho vyplรฝva konลกtrukฤnรฉ rieลกenie znรกme pod nรกzvom โ€žplรกลกลฅovรก rรบraโ€œ.



Eลกte zaujรญmavejลกie je reรกlne rieลกenie hromadnรฝch priestupov, ktorรฉ sรบ samozrejme nรกroฤnejลกie neลพ jednoduchรฉ samostatnรฉ priestupy. Tu treba vลพdy radลกej poฤรญtaลฅ s vรคฤลกรญm poฤtom priestupov, neลพ nieฤo dorรกbaลฅ dodatoฤne. V prรญpade hromadnรฝch priestupov je doplลˆovanie vลพdy veฤพkรฝm problรฉmom.

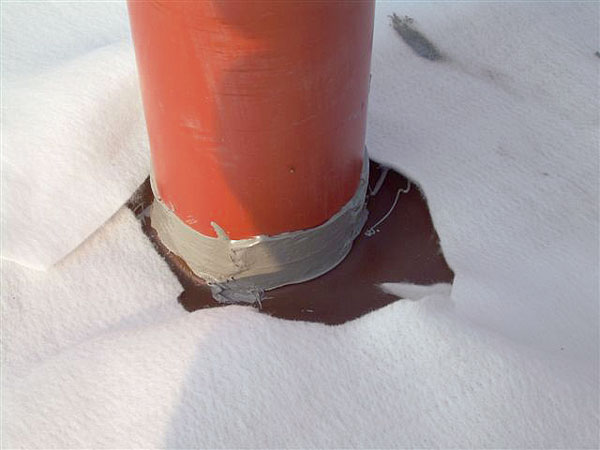

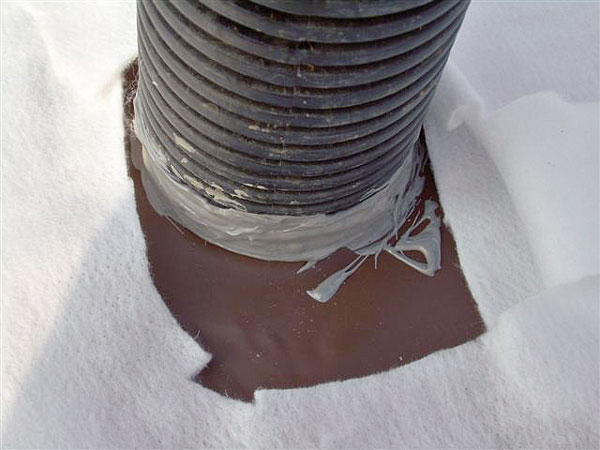

Prestupy v hydroizolรกcii urฤenรฉ proti gravitaฤnej vode, priฤom rรบrky sรบ iba otmelenรฉ. Toto rieลกenie je mimoriadne naivnรฉ a nรกsledky mรดลพu byลฅ veฤพmi fatรกlne.

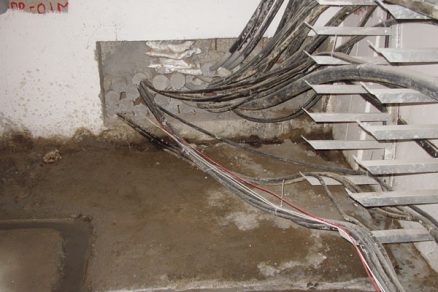

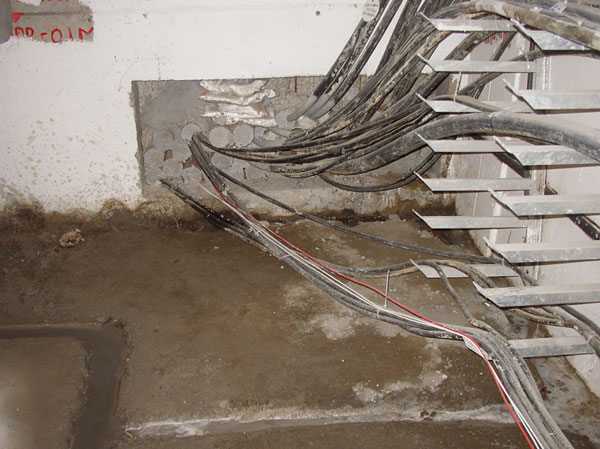

Prรญklady nekorektne zhotovenรฝch hromadnรฝch priestupov

Kotvenie

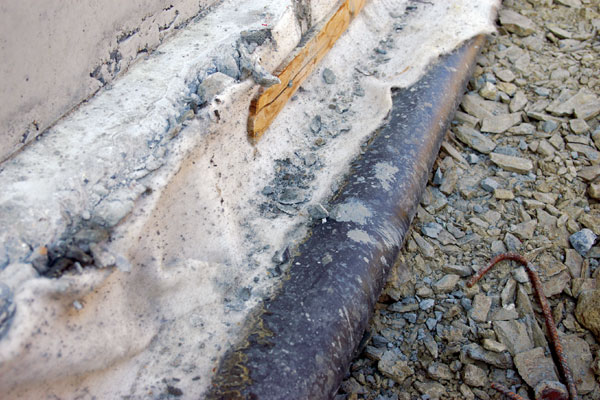

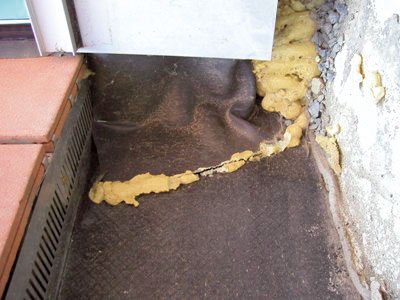

Hydroizolaฤnรฝ povlak musรญ byลฅ mechanicky kotvenรฝ k podkladu (podฤพa projektovej dokumentรกcie). Najdรดleลพitejลกie mechanickรฉ kotvenie je nad U. T. Na nasledujรบcej fotografii vidieลฅ reรกlne ukonฤenie hydroizolaฤnรฉho povlaku. V tomto prรญpade je to nielen nedostatoฤnรฉ vytiahnutie hydroizolรกcie nad U. T., ale mechanickรฉ kotvenie s dotmelenรญm dokonca รบplne chรฝba. Zrรกลพkovรก voda potom mรดลพe plavne zatekaลฅ za hydroizolaฤnรฝ povlak a prenikaลฅ do interiรฉru podzemnรฉho objektu.



Zmeny hydrogeologickรฝch podmienok

K tรฝmto zmenรกm dochรกdza nรกsledkom stavebnej ฤinnosti ฤloveka alebo nรกsledkom prรญrodnรฝch katastrof, keฤ sa zmenili podmienky prรบdenia alebo toky podzemnej vody, alebo sa zmenila priepustnosลฅ zemรญn.

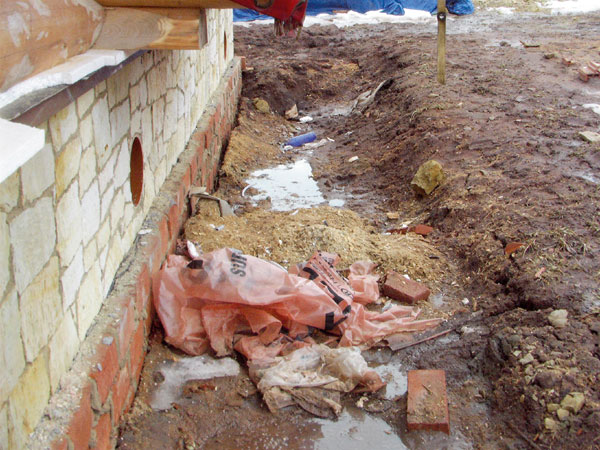

Jeden z prรญkladov zmeny hydrogeologickรฝch podmienok je znรกzornenรฝ na nasledujรบcich obrรกzkoch.

Marek Novotnรฝ
Foto: autor
