Pouลพitie parozรกbran vย ลกikmรฝch strechรกch

Partneri sekcie:

Otรกzka pouลพitia parozรกbran vย ลกikmรฝch strechรกch je dnes veฤพmi diskutovanรก. Mnohรญ odbornรญci sa zamerali na problรฉm, ako dosiahnuลฅ bezporuchovosลฅ parozรกbrany, aย to tak pri realizรกcii, ako aj pri uลพรญvanรญ objektu. Poruchy zavinenรฉ nefunkฤnou parozรกbranou patria medzi najpoฤetnejลกie. Vย tejto chvรญli sa vลกak treba pozrieลฅ na problematiku parozรกbran pri ลกikmรฝch strechรกch zย inรฉho uhla โ€“ kedy je vย skladbe streลกnรฉho plรกลกลฅa parozรกbrana prรญnosom aย kedy ide skรดr oย rizikovรฝ ฤi nadลกtandardnรฝ prvok?


Parozรกbrana plnรญ vย konลกtrukcii streลกnรฉho plรกลกลฅa niekoฤพko รบloh. Za tie vรฝznamnejลกie moลพno povaลพovaลฅ vzduchotesnosลฅ aย prestup vodnej pary do konลกtrukcie. Tieto funkcie vลกak nemajรบ vลพdy pozitรญvny vplyv na sprรกvne fungovanie konลกtrukcie. Parozรกbrana, pouลพรญvanรก naprรญklad pri podhฤพadoch tvorenรฝch heraklitovรฝmi doskami, je zย hฤพadiska vzduchotesnosti celkom zbytoฤnรก, pretoลพe dosky, ktorรฉ sa lepia lepidlami, majรบ schopnosลฅ tvoriลฅ dostatoฤne vzduchotesnรฝ podhฤพad. Zย tohto dรดvodu sรบ postaฤujรบce aj dve dosky sadrokartรณnu ukladanรฉ na vรคzbu.

Problรฉmy parozรกbran

Veฤพkรฉ mnoลพstvo chรฝb pri zhotovovanรญ zateplenรฝch ลกikmรฝch striech moลพno nรกjsลฅ pri vytvรกranรญ parotesnej vrstvy (parozรกbrany). Ide najmรค oย to, vย akom mieste konลกtrukcie sa parozรกbrana nachรกdza, ฤi sa pouลพil sprรกvny typ, ฤi je spojenรก medzi sebou aย zรกroveลˆ sย priliehajรบcimi stavebnรฝmi konลกtrukciami a,ย najmรค, ฤรญm sa toto spรกjanie, resp. napรกjanie realizuje.

Nejde totiลพ oย aplikรกciu vlastnej parozรกbrany, ale oย vytvorenie vrstvy, ktorรก bude rovnako parotesne รบฤinnรก po celej svojej ploche. Takisto sa odporรบฤa pouลพรญvaลฅ zodpovedajรบce tesniace aย spojovacie komponenty, ktorรฉ budรบ nielen schopnรฉ parozรกbranu spojiลฅ aย napojiลฅ, ale tento detail bude iย sรกm osebe parotesnรฝ, dlhodobo funkฤnรฝ (nerozlepรญ sa), odolnรฝ proti teplotรกm aย mechanickรฉmu namรกhaniu, nebude rozleptรกvaลฅ parozรกbranu aย prenesie prรญpadnรฉ drobnรฉ posuny nosnej konลกtrukcie (napr. vplyvom vysychania dreva).

Fungovanie parozรกbrany vย skladbe streลกnรฉho plรกลกลฅa
Otรกzkou je, ลพe vย koฤพkรฝch percentรกch stavieb bude pri takรฝchto poลพiadavkรกch sprรกvne fungovaลฅ parozรกbrana. Takisto sa treba zamyslieลฅ, ฤi neexistujรบ aj skladby ลกikmรฝch striech, ktorรฉ parozรกbranu vย podstate nepotrebujรบ.

Prestup vodnej pary do konลกtrukcie streลกnรฉho plรกลกลฅa nie je prรญฤinou porรบch, ak je vodnรก para dostatoฤne odvedenรก (teda ak je pouลพitรญm dvojplรกลกลฅovej streลกnej konลกtrukcie odvetranรก vzduchovรก dutina) aย ak sa vย konลกtrukcii pouลพijรบ materiรกly schopnรฉ prepustiลฅ vlhkosลฅ bez poลกkodenia danรฉho materiรกlu (napr. tepelnej izolรกcie dostatoฤne hydrofobizovanรก, aby sa sย prechodnรฝm zvรฝลกenรญm vlhkosti dokรกzala vyrovnaลฅ).

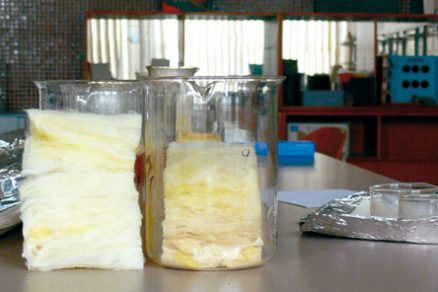

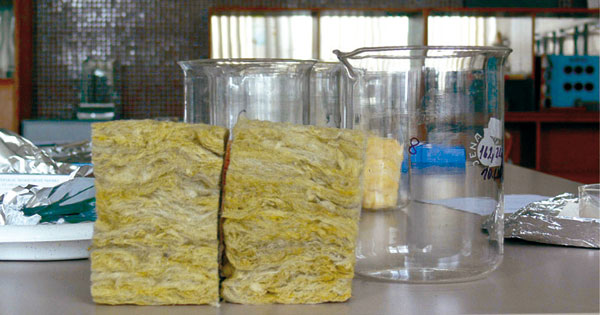

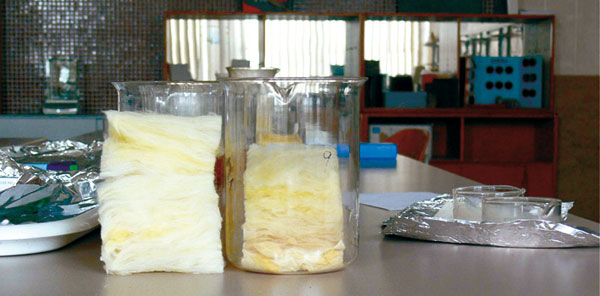

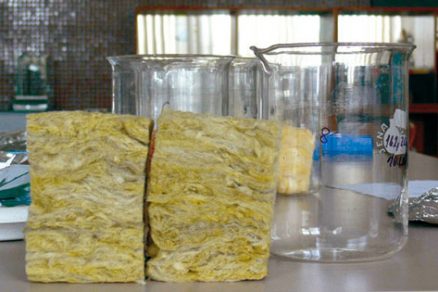

Reakcia hydrofobizovanej a nehydrofobizovanej izolรกcie na zaลฅaลพenie vlhkosลฅou โ€“ pred namoฤenรญm a po vyschnutรญ โ€“ izolรกcia bola v styku s vlhkosลฅou 48 hodรญn. Pri nehydrofobizovanej izolรกcii ide o nevratnรฝ proces.

Parozรกbrana pri dvojplรกลกลฅovรฝch vetranรฝch strechรกch
Rozhodujรบcim faktorom pri voฤพbe konลกtrukcie sย parozรกbranou alebo bez nej je takisto dostatoฤnรฉ prรบdenie vzduchu vย otvorenej vzduchovej dutine. Vย prรญpade postaฤujรบcej aย sprรกvne fungujรบcej parozรกbrany ovplyvลˆuje relatรญvna vlhkosลฅ vlhkostnรฝ reลพim vย interiรฉri (vย dutine dvojplรกลกลฅovej konลกtrukcie) iba nepatrne. Ak je parozรกbrana nefunkฤnรก alebo nie je sรบฤasลฅou konลกtrukcie, prenikรก vlhkosลฅ zย interiรฉru do otvorenej vzduchovej dutiny.

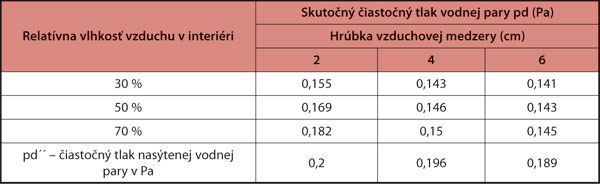

Vplyv relatรญvnej vlhkosti vzduchu vย interiรฉri na vlhkosลฅ vย otvorenej vzduchovej vrstve pri konลกtrukcii, ktorรก nemรก vyhotovenรบ parozรกbranu, vย zรกvislosti od hrรบbky otvorenej vzduchovej dutiny, je znรกzornenรฝ na obr. 1.

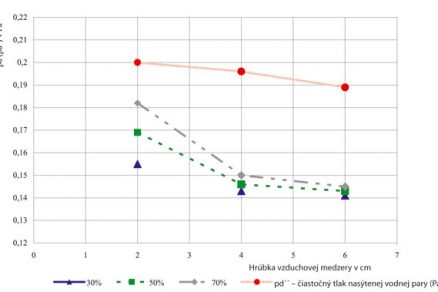

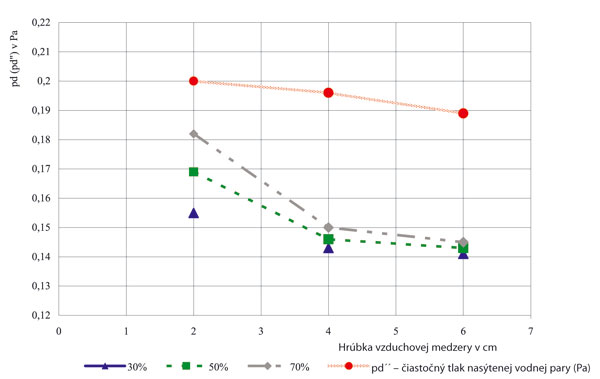

Obr. 1 Vplyv relatรญvnej vlhkosti v interiรฉri na vlhkostnรฝ reลพim konลกtrukcie

Zvรฝลกenie relatรญvnej vlhkosti vย interiรฉri zhorลกuje vlhkostnรฝ reลพim vย otvorenej vzduchovej vrstve. Tento nepriaznivรฝ stav moลพno pozorovaลฅ pri konลกtrukciรกch sย malou hrรบbkou vzduchovej dutiny (obr. 1). To znamenรก, ลพe pri konลกtrukciรกch sย veฤพkou relatรญvnou vlhkosลฅou vzduchu vย interiรฉri aย malou hrรบbkou vzduchovej dutiny treba vo vรคฤลกine prรญpadov pouลพiลฅ parozรกbranu. Pri vรคฤลกรญch hrรบbkach otvorenรฝch vzduchovรฝch dutรญn sa riziko kondenzรกcie vplyvom zvรฝลกenia relatรญvnej vlhkosti vzduchu vย interiรฉri minimalizuje.

Vรฝpoฤet sa urobil pomocou programu MEZERA [2] pre tieto parametre:

  • hrรบbka otvorenej vzduchovej dutiny โ€“ premennรก veliฤina: hr. = 2 cm, hr.ย =ย 4 cm, hr. = 6 cm;
  • skladba streลกnรฉho plรกลกลฅa

ย ย ย  โ€“ sadrokartรณn, hr. = 12 mm
ย ย ย  โ€“ tepelnรก izolรกcia, hr. = 120 mm
ย ย ย  โ€“ vetranรก vzduchovรก medzera, hr. = 40 mm
ย ย ย  โ€“ ลกkridlovรก streลกnรก krytina;

  • rozdiel vรฝลกok vstupnรฉho a vรฝstupnรฉho otvoru dV = 3,4 m;
  • osovรก vzdialenosลฅ vstupnรฉho a vรฝstupnรฉho otvoru B = 5,3 m;
  • teplota vzduchu v interiรฉri ti = 20 ยฐC;
  • relatรญvna vlhkosลฅ v interiรฉri โ€“ premennรก veliฤina ฯ•i = 30 %, ฯ•i = 50 %, ฯ•i =70 %;
  • teplota vzduchu vstupujรบceho do dutiny te = โ€“15 ยฐC;
  • relatรญvna vlhkosลฅ vzduchu vstupujรบceho do dutiny ฯ•i = 84 %;
  • vstupnรฝ otvor (ลกรญrka/vรฝลกka)ย ย ย  0,8/0,04 m (sieลฅka);
  • vรฝstupnรฝ otvor (ลกรญrka/vรฝลกka)ย ย ย  0,8/0,04 m (sieลฅka);
  • aerodynamickรฝ sรบฤiniteฤพ (A1/A2)ย ย ย  0,6/โ€“0,3;
  • rรฝchlosลฅ prรบdenia vzduchuย ย ย  0 m/s.


Zรกver

Hlavnรฝm negatรญvom pouลพitia parozรกbrany je zhotovenie domu, ktorรฝ je vzduchotesne uzavretรฝ. Tรกto problematika je zvlรกลกลฅ viditeฤพnรก pri podkrovnรฝch miestnostiach, kde sa umiestลˆujรบ izby urฤenรฉ na noฤnรฝ spรกnok. To znamenรก, ลพe sa vย nich produkuje znaฤnรฉ mnoลพstvo CO2, ktorรฉ mnohรฝm ฤพuฤom spรดsobuje zdravotnรฉ problรฉmy, napr. migrรฉny. Vzduchotesnรฉ uzatvรกranie miestnostรญ je nielen technologicky veฤพmi nรกroฤnรฉ, ale aj veฤพmi nezdravรฉ.

Treba teda hฤพadaลฅ novรฉ prรญstupy navrhovania ลกikmรฝch streลกnรฝch plรกลกลฅov, aย to:

  • pouลพitรญm materiรกlov, ktorรฉ sรบ schopnรฉ reagovaลฅ na vlhkostnรฉ vรฝkyvy bez toho, aby doลกlo kย strate funkcie,
  • realizรกciou podhฤพadov, ktorรฉ neumoลพลˆujรบ infiltrรกciu vย takom rozsahu, ktorรฝm by ovplyvลˆovala tepelnรบ pohodu vย miestnosti aย zniลพovala tepelnoizolaฤnรบ schopnosลฅ konลกtrukcie,
  • dimenzovanรญm otvorenej vzduchovej vrstvy tak, aby vyrovnรกvala vlhkostnรฉ tlaky (hrรบbku otvorenej vzduchovej medzery minimรกlnu 4โ€‰cm).
  • Zvyลกovanรญm poลพiadaviek na tepelnรฝ odpor konลกtrukciรญ dochรกdza aj kย zmenรกm vย skladbรกch ลกikmรฝch striech โ€“ dve vrstvy tepelnej izolรกcie. Tรกto situรกcia je do znaฤnej miery priaznivรก sย ohฤพadom na eliminรกciu tepelnรฝch mostov aย na znรญลพenie infiltrรกcie konลกtrukcie bez parozรกbrany, ak sa prekrรฝvajรบ tepelnoizolaฤnรฉ dosky na vรคzbu.

Ing.ย Petra Bednรกล™ovรก, PhD.
Foto: autorka

Autorka je vedรบca katedry stavebnรญctva na Vล TE vย ฤŒeskรฝch Budฤ›joviciach.

Literatรบra
1. ฤŒSN 73ย 0540-4 Tepelnรก ochrana budov. ฤŒรกst 4: Vรฝpoฤtovรฉ metody, ฤŒNI : Praha, 2005.
2. Svoboda, Z.: Manuรกl kย programu MEZERA. Kladno.
3. Bednรกล™ovรก, P. โ€“ Kulhรกnek, F.: Tepelnฤ› vlhkostnรญ reลพim dvouplรกลกลฅovรฝch konstrukcรญ. Sbornรญk ze sympozia Stล™echy 2002 vย Prahe. A.W.A.L., s. r. o. : Praha, 2002.
4. Bednรกล™ovรก, P. โ€“ Bedloviฤovรก, D.: Thermal-moisture problems of external skin soft civic building distribution efect of moisture and temperature on biodeterioration. Praha : 2005, s. 980 โ€“ 981.
5. ล ilarovรก, ล .: Stล™eลกnรญ plรกลกtฤ› navrhovanรฉ podle zรกvaznรฝch kriteriรญ. STAVEBNร INFOZPRAVODAJ, 1/2007, roฤ. 7, s. 8 โ€“ 11. Grant MK ฤŒR E 11138 sย podporou MSM 6840770001.
6. Korenkovรก, R. โ€“ Imrรญลกek, F.: Vplyv vlhkosti na tepelnoizolaฤnรบ schopnosลฅ plochej strechy. XIII. Slovak-Polish-Russian seminar โ€žTheoretical foundation of civic engineering papersโ€œ, ลฝilina, Slovakia, 24. โ€“ 26. 6. 2004, p.ย 235 โ€“ 240.
7. Hynkovรก, A.: Rรกmovรก konstrukce mansardovรฉho krovu vย technologii kompozitลฏ. ฤŒasopis Stavebnictvรญ, ฤŒKAIT, 2007.
