Poลพiadavky na zvukovรบ izolรกciu vnรบtornรฝch deliacich konลกtrukciรญ budov

Partneri sekcie:

Neustรกle sa zvyลกujรบci poฤet sลฅaลพnostรญ obyvateฤพov novostavieb bytovรฝch domov na hluk prenikajรบci zo susednรฝch priestorov stavby by mal byลฅ podnetom na zamyslenie sa pre projektantov stavieb, ale aj realizaฤnรฉ firmy. Neznalosลฅ problematiky ฤasto vyรบsti do nรกvrhu deliacich konลกtrukciรญ, ktorรฉ sa svojimi zvukovoizolaฤnรฝmi vlastnosลฅami nepribliลพujรบ poลพiadavkรกm stanovenรฝm normou STN 73 0532.

Zรกkladnรฉ poลพiadavky

Zรกkladnou normou platnou pre projektovanie stavebnรฝch konลกtrukciรญ z hฤพadiska akustiky je norma STN 73 0532 โ€“ Akustika โ€“ Hodnotenie zvukovoizolaฤnรฝch vlastnostรญ budov a stavebnรฝch konลกtrukciรญ โ€“ poลพiadavky. Norma stanovuje poลพiadavky na posudzovanie zvukovoizolaฤnรฝch vlastnostรญ deliacich konลกtrukciรญ medzi miestnosลฅami a obvodovรฝch plรกลกลฅov budov. Posudzovanie sa vykonรกva porovnanรญm jednoฤรญselnรฝch hodnotiacich veliฤรญn urฤenรฝch podฤพa STN EN ISO 717-1 a STN EN ISO 717-2 s poลพadovanรฝmi hodnotami uvedenรฝmi v norme STN 73 0532. Metรณdy merania vzduchovej nepriezvuฤnosti vnรบtornรฝch stien, stropov a dverรญ medzi dvoma miestnosลฅami v budovรกch ลกpecifikuje norma STN EN ISO 140-4.

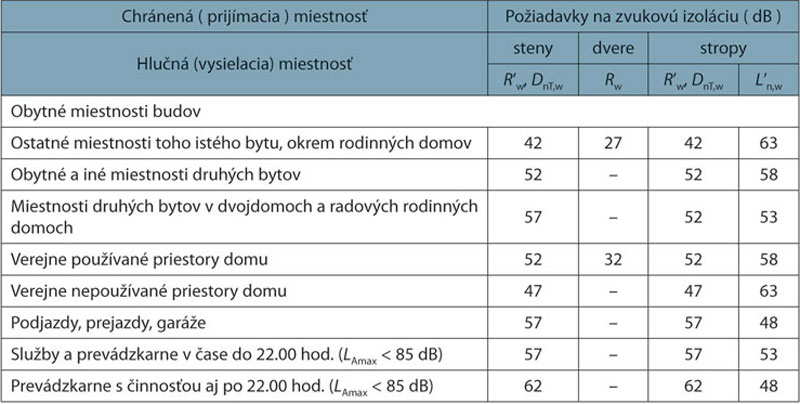

Tab. 1 ฤŒasลฅ tabuฤพky z normy STN 73 0532

Zรกkladnรฉ pojmy

Index nepriezvuฤnosti Rw โ€“ je jednoฤรญselnรก veliฤina v decibeloch urฤenรก na hodnotenie vzduchovej nepriezvuฤnosti stavebnej konลกtrukcie podฤพa vรฝsledkov meranรญ v laboratรณriu.
Index nepriezvuฤnosti Rโ€™w โ€“ je jednoฤรญselnรก veliฤina v decibeloch urฤenรก na hodnotenie vzduchovej nepriezvuฤnosti stavebnej konลกtrukcie podฤพa vรฝsledkov meranรญ v budove.

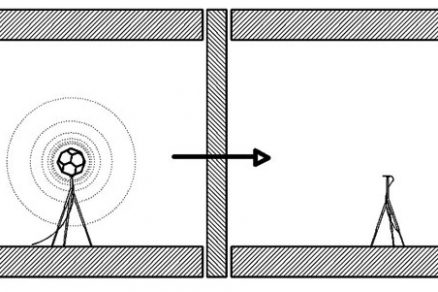

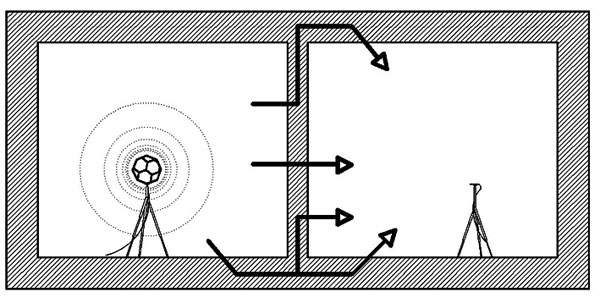

Vysvetlenie zรกkladnรฉho rozdielu medzi stavebnou nepriezvuฤnosลฅou Rโ€™w konลกtrukcie, ktorรก v nameranej hodnote obsahuje vplyv ลกรญrenia zvuku vลกetkรฝmi vedฤพajลกรญmi cestami po zabudovanรญ prvku na skutoฤnej stavbe, a medzi laboratรณrnou hodnotou Rw, ktorรก sa zรญskala meranรญm v laboratรณriu s vylรบฤenรญm boฤnรฝch ciest ลกรญrenia zvuku

V praxi sa stretรกvame s rozdielmi medzi nameranou hodnotou stavebnej vzduchovej nepriezvuฤnosti a hodnotami nameranรฝmi v laboratรณriu, ktorรฉ dosahujรบ 3 aลพ 10 dB, v niektorรฝch prรญpadoch i viac. Prรกve zanedbanie vplyvu ลกรญrenia zvuku vedฤพajลกรญmi cestami bรฝva v mnohรฝch prรญpadoch prรญฤinou negatรญvneho subjektรญvneho hodnotenia konลกtrukcie obyvateฤพmi bytov, ฤo sa nรกsledne mnohokrรกt akustickรฝmi meraniami potvrdรญ.

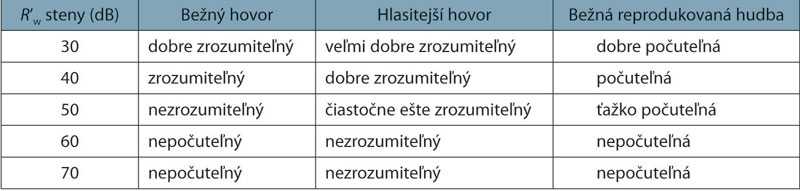

Tab.2 Zjednoduลกenรฉ subjektรญvne vyjadrenie poฤuteฤพnosti hluku v bytoch pri rรดznych hodnotรกch nepriezvuฤnosti Rโ€™w steny medzi dvoma miestnosลฅami

V projekฤnej praxi je k dispozรญcii viacero jednoduchรฝch alebo mierne zloลพitejลกรญch metรณd, ktorรฝmi moลพno urฤiลฅ korekciu na prenos zvuku vedฤพajลกรญmi cestami a navrhnรบลฅ deliacu konลกtrukciu tak, aby po zabudovanรญ splnila poลพiadavku normy STN 73 0532. Podrobnejลกรญ spรดsob vรฝpoฤtu ลกpecifikuje norma STN EN 12354-1 โ€“ Stavebnรก akustika โ€“ vรฝpoฤet akustickรฝch vlastnostรญ budov z vlastnostรญ stavebnรฝch prvkov โ€“ ฤasลฅ 1: vzduchovรก nepriezvuฤnosลฅ medzi miestnosลฅami.

Subjektรญvne vnรญmanie hluku

Najฤastejลกie sa na stavbรกch moลพno stretnรบลฅ s nevyhovujรบcimi konลกtrukciami oddeฤพujรบcimi obytnรฉ miestnosti cudzรญch bytov. Podฤพa toho, ฤo sลฅaลพovateฤพ poฤuje zo susednรฉho bytu, moลพno neraz uลพ vopred odhadnรบลฅ vรฝsledok objektรญvneho merania. V praxi sa moลพno stretnรบลฅ s deliacimi konลกtrukciami, cez ktorรฉ sa susedia pri prรญchode domov pozdravia, priฤom nรกslednรฉ objektรญvne meranie nepriezvuฤnosti preukรกลพe stavebnรบ nepriezvuฤnosลฅ Rโ€™w = 32 dB, ฤo je hodnota vรฝrazne vzdialenรก od poลพadovanej nepriezvuฤnosti podฤพa normy STN 73 0532.

Druhy deliacich konลกtrukciรญ
Z hฤพadiska akustickรฝch vlastnostรญ moลพno deliace vertikรกlne konลกtrukcie rozdeliลฅ na konลกtrukcie:

  • jednoduchรฉ,
  • nรกsobnรฉ.

Jednoduchรฉ konลกtrukcie โ€“ sรบ to steny zloลพenรฉ z tuhรฝch materiรกlov (tehla, betรณn, ลพelezobetรณn), z materiรกlov v jednej alebo vo viacerรฝch vrstvรกch, ktorรฉ sรบ vzรกjomne spojenรฉ a kmitajรบ ako jeden celok. Pri tomto druhu ohybovo tuhรฝch materiรกlov platรญ pravidlo, ลพe ฤรญm vyลกลกia je ploลกnรก hmotnosลฅ steny, tรฝm vyลกลกia je aj jej nepriezvuฤnosลฅ. Pozornosลฅ treba venovaลฅ frekvenฤnรฉmu priebehu nepriezvuฤnosti konลกtrukcie, pretoลพe v oblasti niลพลกรญch frekvenciรญ (v rezonanฤnej oblasti a v oblasti koincidencie) dochรกdza k poklesu hodnรดt nepriezvuฤnosti, a tรฝm k oslabeniu zvukovoizolaฤnรฝch vlastnostรญ steny. Tรบto skutoฤnosลฅ treba vziaลฅ do รบvahy v prรญpade navrhovania deliacich konลกtrukciรญ medzi chrรกnenรฉ priestory a hluฤnรฉ miestnosti, napr. kotolne, strojovne chladenia, strojovne VZT a pod.

Nรกsobnรฉ konลกtrukcie moลพno navrhovaลฅ v prรญpade, ak si zvรฝลกenie nepriezvuฤnosti vyลพaduje vรฝznamnรฉ zvรฝลกenie ploลกnej hmotnosti jednoduchej stenovej konลกtrukcie. Nรกsobnรก konลกtrukcia je zloลพenรก z dvoch, prรญpadne viacerรฝch prvkov, vzรกjomne oddelenรฝch vzduchovou medzerou. Striedanรญm akusticky tvrdรฝch a mรคkkรฝch materiรกlov dรดjde k vytvoreniu stenovej konลกtrukcie s vรฝrazne lepลกรญmi zvukovoizolaฤnรฝmi vlastnosลฅami. Pri sprรกvnom nรกvrhu materiรกlovej skladby a nรกvrhu hrรบbky vzduchovej medzery moลพno tento druh konลกtrukcie pouลพiลฅ aj ako prieฤku medzi bytmi, alebo ako stenu medzi radovรฝmi rodinnรฝmi domami.

Deliace konลกtrukcie v praxi

V praxi si treba uvedomiลฅ, ลพe akustickรฉ mosty vo forme prierazov, priestupov, drรกลพok ฤi inรฝch zรกsahov do konลกtrukcie steny mรดลพu maลฅ za nรกsledok znรญลพenie nepriezvuฤnosti deliacej konลกtrukcie. Neodporรบฤa sa zasekรกvaลฅ do medzibytovรฝch prieฤok naprรญklad otvory pre elektromery, komรญnovรฉ prieduchy, odpadovรฉ potrubia, ani viesลฅ v nich rozvody vody. Riziko predstavuje taktieลพ umiestnenie kรบpeฤพne v blรญzkosti obytnej miestnosti cudzieho bytu, pretoลพe aj v prรญpade nesusediacich bytov mรดลพe dรดjsลฅ k diagonรกlnemu prenosu hluku a zvรฝลกeniu hladiny hluku v chrรกnenom priestore.

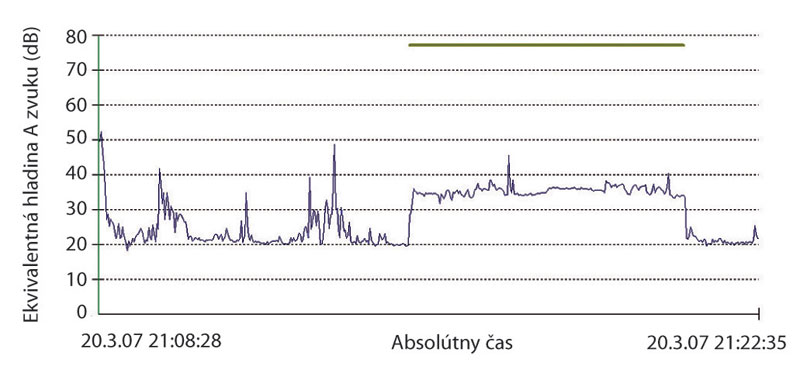

ฤŒasovรฝ zรกznam hladiny A zvuku v obytnej miestnosti. V druhej polovici zรกznamu je zjavnรฉ zvรฝลกenie hluku poฤas sprchovania v susednom byte. Viditeฤพnรฝ je nรกrast hladiny hluku z hlukovรฉho pozadia na รบrovni 20 dB(A) aลพ takmer na 40 dB(A)

Samostatnรฝm zรกvaลพnรฝm problรฉmom v sรบฤasnosti v prรญpade novostavieb bytovรฝch domov je ลกtrukturรกlny hluk, ktorรฝ tvorรญ takmer polovicu hlukovรฝch problรฉmov na stavbรกch. ล รญrenie hluku z prevรกdzky vรฝลฅahov, kotolnรญ, vรฝmennรญkovรฝch stanรญc, strojovnรญ VZT a chladenia, zo zariaฤovacรญch predmetov v kรบpeฤพniach je, najmรค v prรญpade obytnรฝch miestnostรญ, kde v noฤnom ฤase dochรกdza k vรฝraznรฉmu poklesu hladiny hluku pozadia, veฤพkรฝm problรฉmom. Preto treba pri realizรกcii stavby a jej technickรฉho vybavenia dbaลฅ na pruลพnรฉ uloลพenia a zavesenia vลกetkรฝch zariadenรญ, ktorรฉ produkujรบ hluk a vibrรกcie, aby sa zabrรกnilo prenosu hluku a vibrรกciรญ do konลกtrukcie stavby a nรกslednรฉmu vyลพiareniu do chrรกnenรฝch priestorov.

Pouลพรญvanie polyuretรกnovej peny, ktorรก tvrdne na vzduchu, na utesลˆovanie priestupov potrubรญ cez konลกtrukcie stavby je jav, s ktorรฝm sa stretรกvame na kaลพdej stavbe. Mรกlokto vลกak asi tuลกรญ, ลพe pena sa po vytvrdnutรญ stรกva pevnรฝm materiรกlom, ktorรฝ spoฤพahlivo vedie hluk, a takรฝto detail moลพno porovnaลฅ priamo s nesprรกvnym omietnutรญm potrubia v stene.

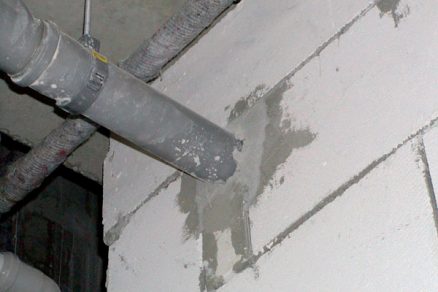

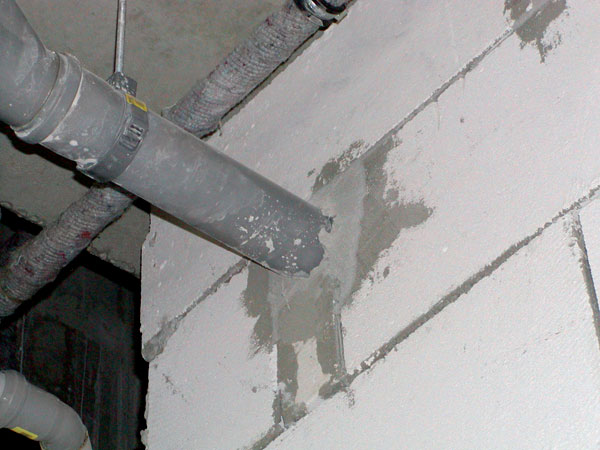

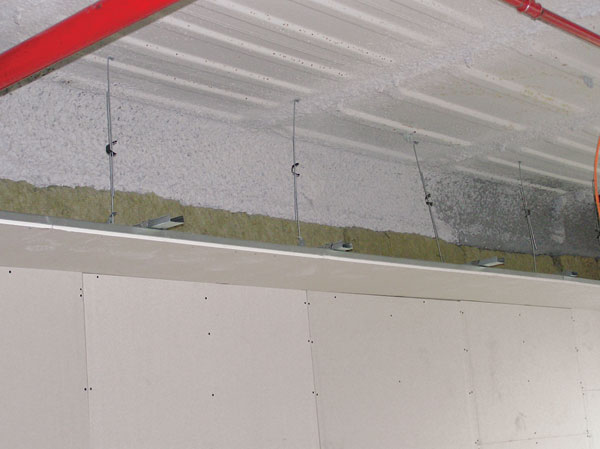

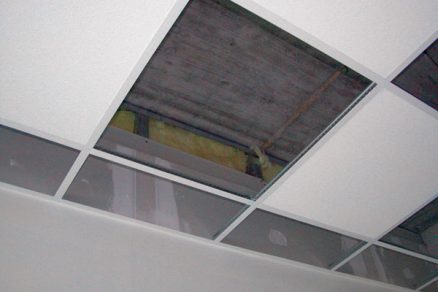

Nesprรกvne realizovanรก deliaca sadrokartรณnovรก konลกtrukcia, ktorรก neoddeฤพuje miestnosti po celej vรฝลกke podlaลพia Nesprรกvne utesnenรฝ priestup potrubia cez konลกtrukciu steny

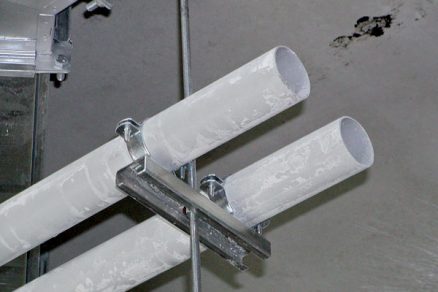

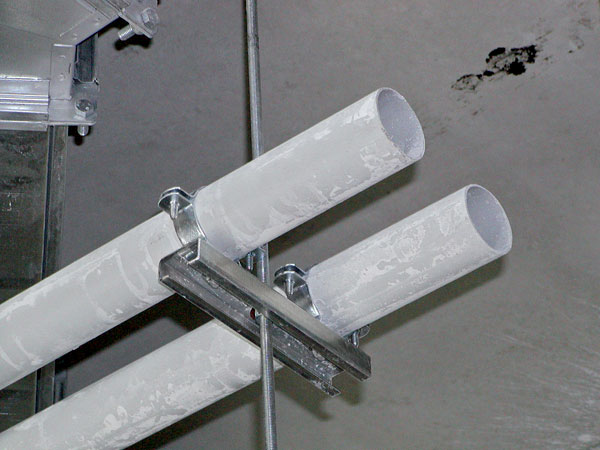

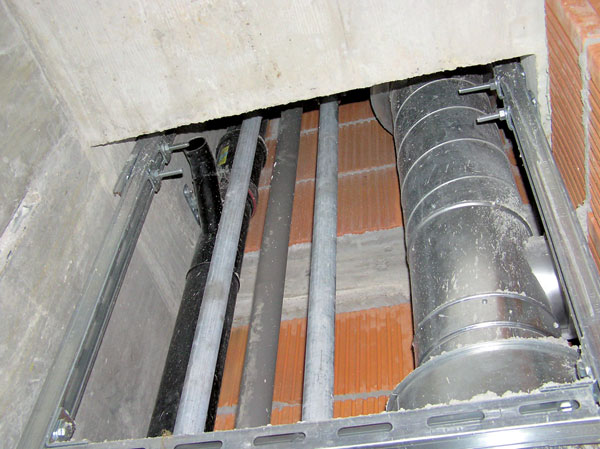

Nesprรกvne uloลพenรฉ a na stropnej konลกtrukcii zavesenรฉ rozvody, chรฝbajรบce pruลพnรฉ ฤleny Vo vertikรกlnom smere neuzavretรฉ vertikรกlne ลกachty

Vรฝraznรฝ vplyv na celkovรฉ hlukovรฉ pomery v obytnom dome majรบ taktieลพ vertikรกlne ลกachty spรกjajรบce ฤasto hluฤnรฉ polyfunkฤnรฉ priestory na najniลพลกรญch podlaลพiach budov s obytnรฝmi priestormi na vyลกลกรญch podlaลพiach. Obalovรก konลกtrukcia ลกachty, ktorรก sa nachรกdza vo vnรบtri dispozรญcie bytu a ktorou sa vedรบ potrubia naprรญklad vetrania garรกลพรญ, nebytovรฝch priestorov, prรญpadne slรบลพi na vedenie stรบpacรญch potrubรญ po celej vรฝลกke budovy, sa mรดลพe staลฅ zdrojom mnohรฝch problรฉmov pri uลพรญvanรญ stavby.

Typickรฝm prรญkladom nรกvrhu takmer neobรฝvateฤพnej obytnej miestnosti mรดลพe byลฅ prรญpad jednรฉho z novรฝch bytovรฝch domov v Bratislave, kde projektant priamo na medzibytovรบ stenu jednoizbovรฉho bytu umiestnil cudziu kรบpeฤพลˆu so sprchovรฝm kรบtom a do prieฤky navrhol rozvody a ukotvil sprchovรบ batรฉriu. Medzibytovรก prieฤka, ktorej nepriezvuฤnosลฅ spฤบลˆa poลพiadavku normy na vzduchovรบ nepriezvuฤnosลฅ, sa vลกak v prรญpade sprchovania stรกva ploลกnรฝm zdrojom hluku, ktorรฝ vyลพaruje do jedinej obytnej miestnosti susednรฉho bytu.

Ing. Peter Zaลฅko
Foto, obrรกzky: autor

Autor pรดsobรญ ako projektant โ€“ akustik so zameranรญm na stavebnรบ, priestorovรบ a priemyselnรบ akustiku
