Poลพiarny obklad oceฤพovรฉho stฤบpa (Pracovnรฝ postup)

Partneri sekcie:

Na zabezpeฤenie statickej bezpeฤnosti budovy pri poลพiari je potrebnรฉ oceฤพovรฉ stฤบpy a nosnรญky chrรกniลฅ pred vysokรฝmi teplotami. Nรกsledkom vysokรฝch teplรดt strรกcajรบ stavebnรฉ konลกtrukcie z ocele svoju รบnosnosลฅ a dochรกdza k poruลกeniu ich stability.

Info oย materiรกli

ยป Protipoลพiarna sadrovlรกknitรก doska โ€“ homogรฉnna, vlรกknami zosilnenรก, sadrou spojenรก doska na suchรบ vรฝstavbu sย papierovรฝmi vlรกknami aย prรญdavkom nehorฤพavรฝch vlรกkien, hydrofobizovanรก vo vรฝrobnom zรกvode. Trieda reakcie naย oheลˆ: A1.

ฤŒo budete potrebovaลฅ

  • Protipoลพiarna sadrovlรกknitรก doska: Fermacell Firepanel A1, malรก doska โ€“ hrรบbka dosky: 12,5 mm, rozmery: 1 500 ร— 1 000 mm, m2 8,23 โ‚ฌ
    veฤพkรก doska โ€“ hrรบbka dosky: 12,5 mm, rozmery: 2 000 ร— 1 250 mm, m2 8,23 โ‚ฌ
  • ล kรกrovacie lepidlo: Fermacell ลกkรกrovacie lepidlo, spotreba: 20 ml/bm ลกkรกry, plastovรก kartuลกa, 310 ml 8,63 โ‚ฌ
  • Sponky: rozmer: 30 ร— 10 ร— 1,5 mm aย rozmer: 21 โ€“ 22 ร— 10 ร— 1,5 mm
  • ล kรกrovacรญ tmel: Fermacell ลกkรกrovacรญ tmel, spotreba: pribliลพne 0,2 kg/bm ลกkรกry(hrรบbka dosky: 12,5 mm), papierovรฉ vrece 5 aย 20 kg, 5 kg 4,51 โ‚ฌ
  • Nรกradie aย pomรดcky: kotรบฤovรก pรญla sย vodiacou liลกtou, gumenรฉ kladivo, aplikaฤnรก piลกtoฤพ, sponkovaฤka, ลกkrabka, oceฤพovรฉ hladidlo, maliarsky valฤek.

Protipoลพiarny obklad moลพno realizovaลฅ cementom spรกjanรฝmi doskami zย ฤพahฤenรฉho betรณnu, vystuลพenรฝmi sklenรฝmi nehorฤพavรฝmi vlรกknami alebo protipoลพiarnymi sadrovlรกknitรฝmi doskami sย prรญdavkom nehorฤพavรฝch vlรกkien. Obklad zย protipoลพiarnych sadrovlรกknitรฝch dosiek je vhodnรฝ do interiรฉru aj do vlhkรฉho prostredia. Spracovanie je rovnakรฉ ako pri beลพnรฝch doskรกch suchej vรฝstavby.

Vรฝber vhodnรฉho doskovรฉho materiรกlu ovplyvลˆujรบ tieto faktory:

  • oblasลฅ pouลพitia aย kategรณria pouลพitia,
  • poลพadovanรก poลพiarna odolnosลฅ.
    Podฤพa vybranรฉho materiรกlu dosky sa stanovรญ minimรกlna hrรบbka protipoลพiarneho oplรกลกtenia.

Hrรบbka sa riadi podฤพa:

  • poลพadovanej poลพiarnej odolnosti,
  • kritickej teploty ocele,
  • sรบฤiniteฤพa prierezu Ap/Vย (STN EN 1993-1-2: 2007: Eurokรณd 3: Navrhovanie oceฤพovรฝch konลกtrukciรญ. ฤŒasลฅ 1-2: Vลกeobecnรฉ pravidlรก. Navrhovanie konลกtrukciรญ na รบฤinky poลพiaru).

Maximรกlna dฤบลพka dosky je 1 000 mm. Na rezanie protipoลพiarnych sadrovlรกknitรฝch dosiek moลพno pouลพiลฅ kotรบฤovรบ pรญlu sย vodiacou liลกtou sย britmi zย tvrdokovu. Na upevnenie dosiek skrutkami sa odporรบฤa pouลพiลฅ skrutky sย vrรบbkovanou zรกpustnou hlavou.

Na spรกjanie dosiek sponkami so ลพivicou sรบ vhodnรฉ vลกetky na trhu beลพne dostupnรฉ vรฝrobky. Aby sa prediลกlo poลกkodeniu povrchu dosky, mali by sa sponkovaฤky pouลพรญvaลฅ zรกsadne sย obmedzovaฤom hฤบbky zarazenia. Upevลˆovacie prostriedky by sa mali upevลˆovaลฅ vย rozstupe โ‰คย 150 mm do hrany dosky aย โ‰คย 100 mm pri upevnenรญ prvej vrstvy dosky do vzpery.

Lepenรก ลกkรกra alebo ลกkรกra pri osadenรญ dosky na tupo by mala byลฅ โ‰คย 1 mm. Vย zรกvislosti od poลพiadavky na povrchovรบ รบpravu sa ลกkรกry upravujรบ omietkou alebo tmelom. Na vzรกjomnรฉ lepenie dosiek, lepenie rohovรฝch ลกkรกr, prรญp. rohovรฝch spojov, alebo na ich utesnenie sa odporรบฤa pouลพiลฅ protipoลพiarne lepidlo.

Vฤaka hladkรฉmu povrchu pohฤพadovej straยญny nie je pri vรคฤลกine povrchovรฝch รบprav potrebnรฉ realizovaลฅ stierkovanie alkalickรฉยญho povrchu dosky. Odporรบฤa sa vลกak nรกter hฤบbkovou penetrรกciou, ak sa bude povrch natieraลฅ alebo lakovaลฅ.

Pri ลกpeciรกlnych aplikรกciรกch sa musรญ povrch dosky naimpregnovaลฅ materiรกlmi, ktorรฉ sรบ odolnรฉ proti alkรกliรกm. Ak nesmรบ byลฅ viditeฤพnรฉ spoje medzi doskami, potom je potrebnรฉ naniesลฅ celoploลกne omietku alebo stierku sย integrovanou vรฝstuลพnou tkaninou.

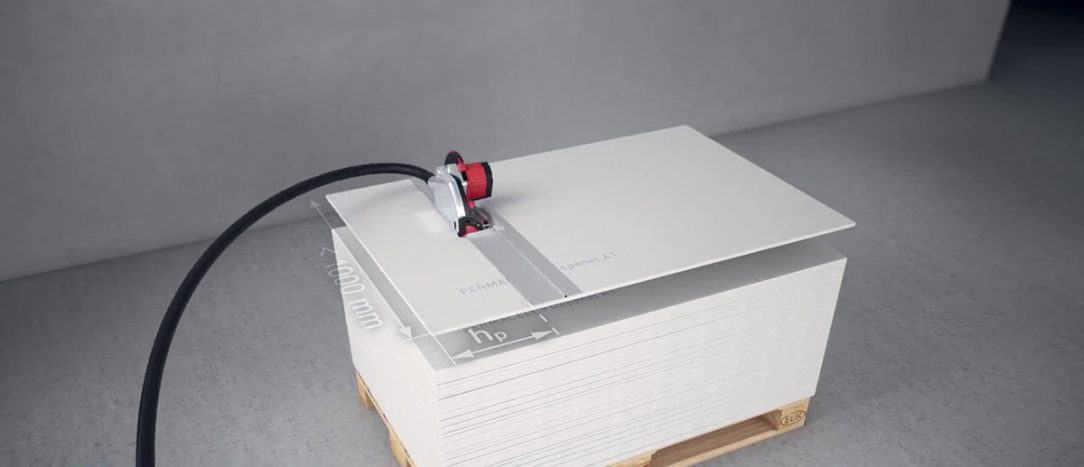

Krok 1: Odrezanie dosky

Kotรบฤovou pรญlou sย vodiacou liลกtou sa odreลพe potrebnรก ลกรญrka dosky (urฤenรก podฤพa pokynov vรฝrobcu) protipoลพiarneho oplรกลกtenia. Maximรกlna dฤบลพka dosky je 1 000 mm.

01 Odrezanie dosky
01 Odrezanie dosky |

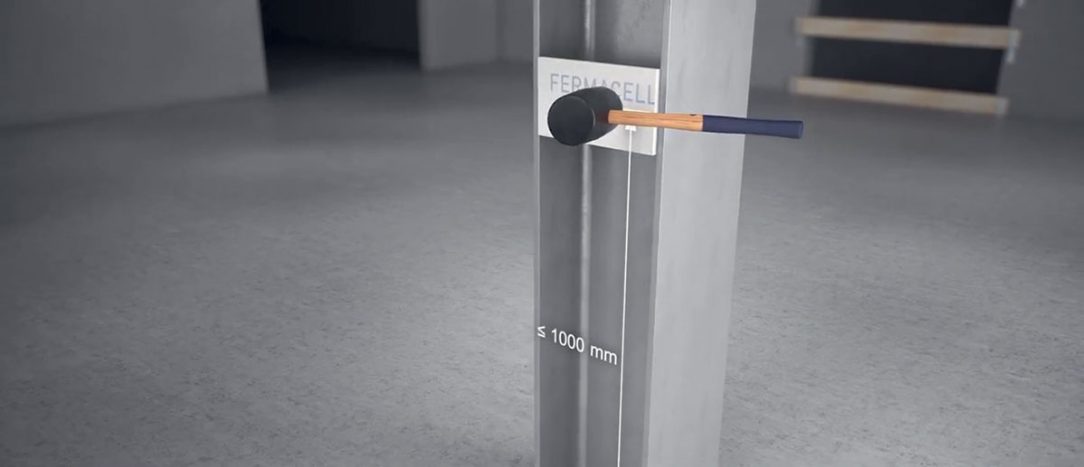

Krok 2: Osadenie vzpery

Pri jednoplรกลกลฅovom protipoลพiarnom oplรกลกtenรญ oceฤพovรฉho stฤบpa sa vย osovej vzdialenosti โ‰คย 1ย 000ย mm od podlahy napevno narazia doย medzipriestoru stojiny vzpery.

02 Osadenie vzpery
02 Osadenie vzpery |

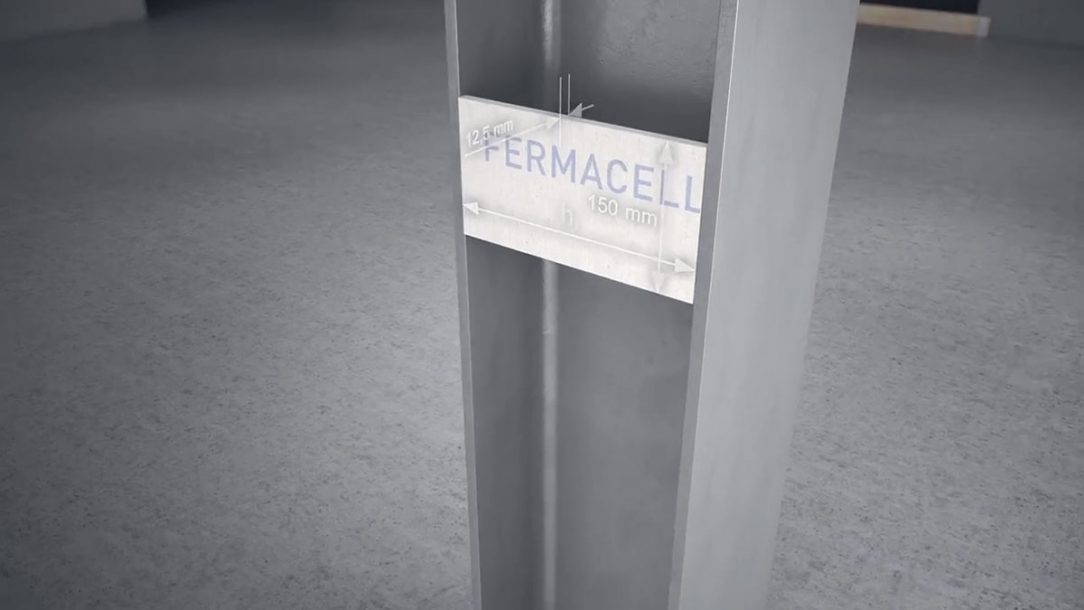

Krok 3: Rozmery vzpery

Hrรบbka protipoลพiarnej dosky na zhotovenie vzpery mรก byลฅ 12,5 mm aย ลกรญrka vzpery 150ย mm. Vรฝลกka vzpery mรก byลฅ takรก, aby pevne zapadla do medzipriestoru stฤบpa.

03 Rozmery vzpery
03 Rozmery vzpery |

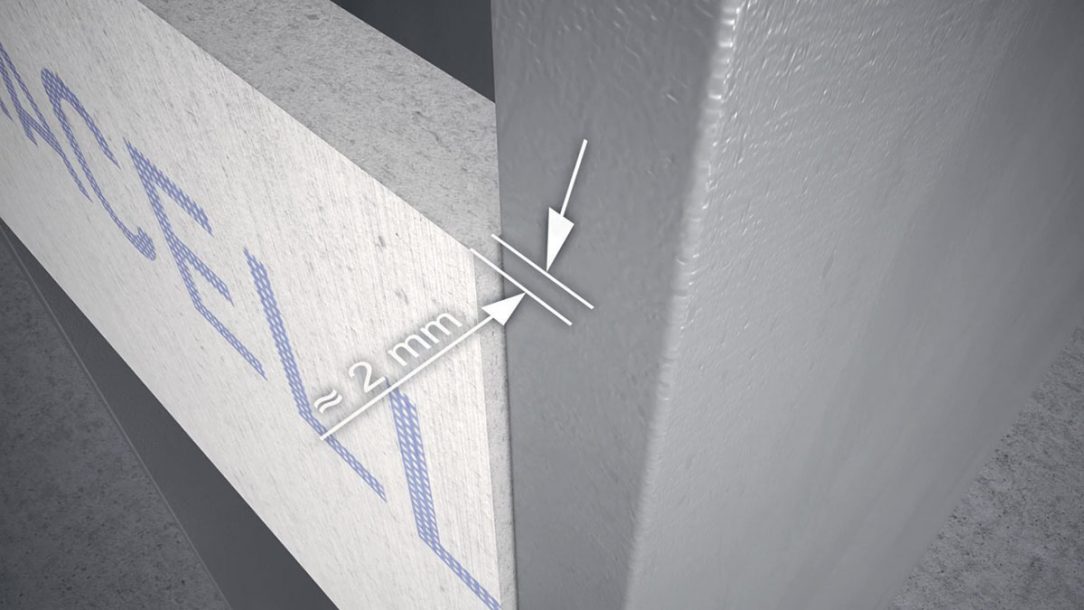

Krok 4: Zaklepnutie vzpery

Vzpera sa zaklpene pomocou gumenรฉho kladiva tak, aby preฤnievala pred prednรบ hranu stฤบpa pribliลพne 2 mm.

04 Zaklepnutie vzpery
04 Zaklepnutie vzpery |

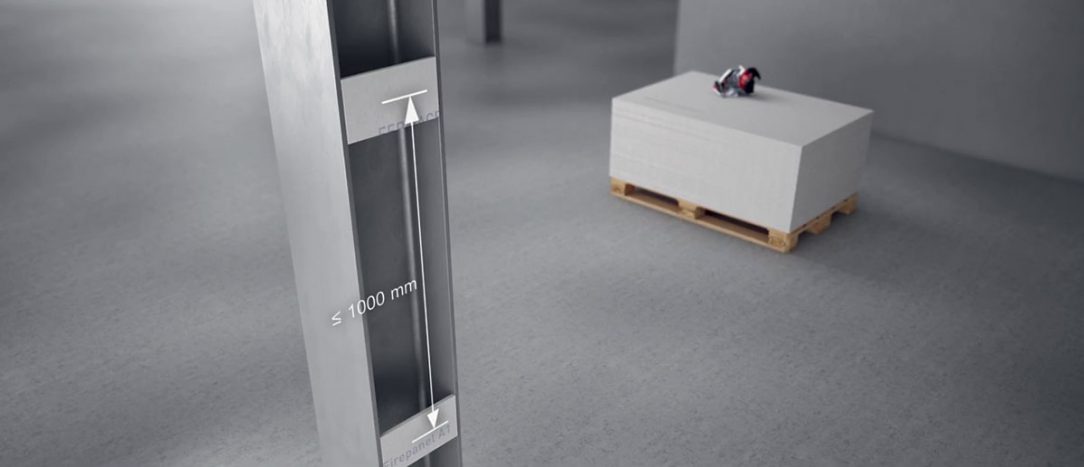

Krok 5: Rozstupy medzi vzperami

Vzpery sa osadia na obidve strany oceฤพovรฉho I-profilu tak, aby bola osovรก vzdialenosลฅ medzi jednotlivรฝmi vzperami โ‰คย 1 000 mm.

05 Rozstupy medzi vzperami
05 Rozstupy medzi vzperami |

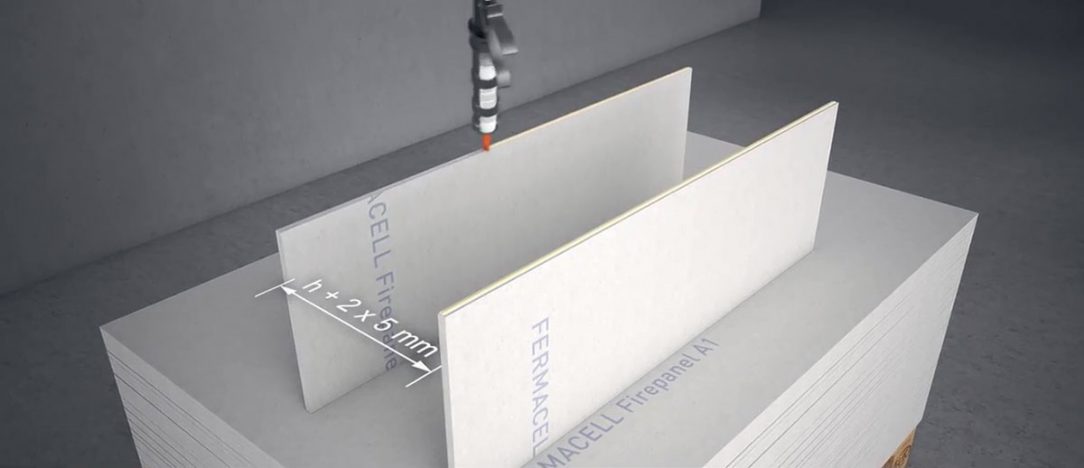

Krok 6: Boฤnรฉ dosky oplรกลกtenia

Na hrany boฤnรฝch dosiek protipoลพiarneho oplรกลกtenia sย potrebnรฝm rozmerom sa nanesie pomocou aplikaฤnej piลกtole aย ลกpeciรกlnej ลกpiฤky vrstva ลกkรกrovacieho lepidla. ล รญrka medzi doskami oplรกลกtenia by mala byลฅ ako ลกรญrka stฤบpa +ย 2 ร— 5 mm.

06 Boฤnรฉ dosky oplรกลกtenia
06 Boฤnรฉ dosky oplรกลกtenia |

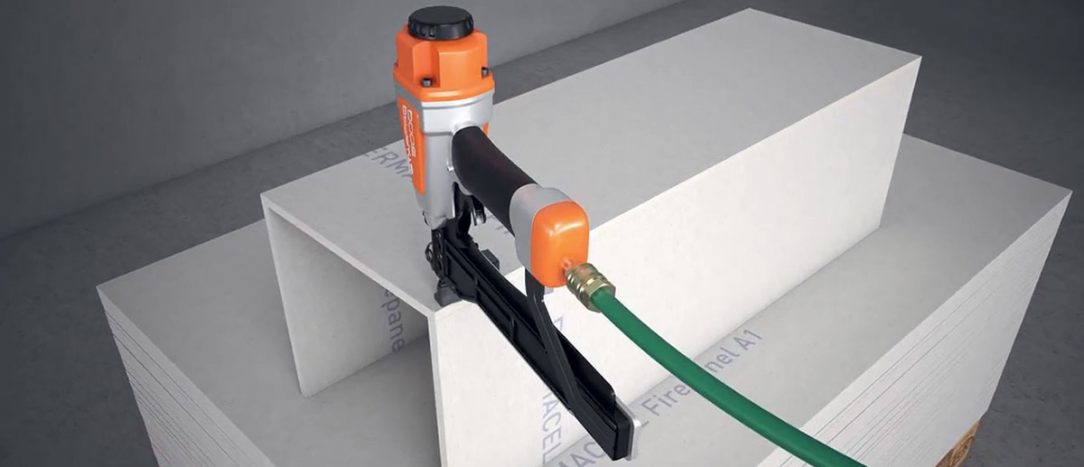

Krok 7: Prednรก doska oplรกลกtenia

Prednรก doska protipoลพiarneho oplรกลกtenia sa upevnรญ na hrany boฤnรฝch dosiek so sponkami (30 ร— 10 ร— 1,5 mm).

07 Prednรก doska oplรกลกtenia
07 Prednรก doska oplรกลกtenia |
