Predsadená montáž okien a dverí s ISO-TOP WINFRAMER „TYP 3“

Certifikovaný systém predsadenej montáže ISO-TOP WINFRAMER „TYP 3“ pozostáva z nosného systémového profilu vyhotoveného z THERMAPORu.

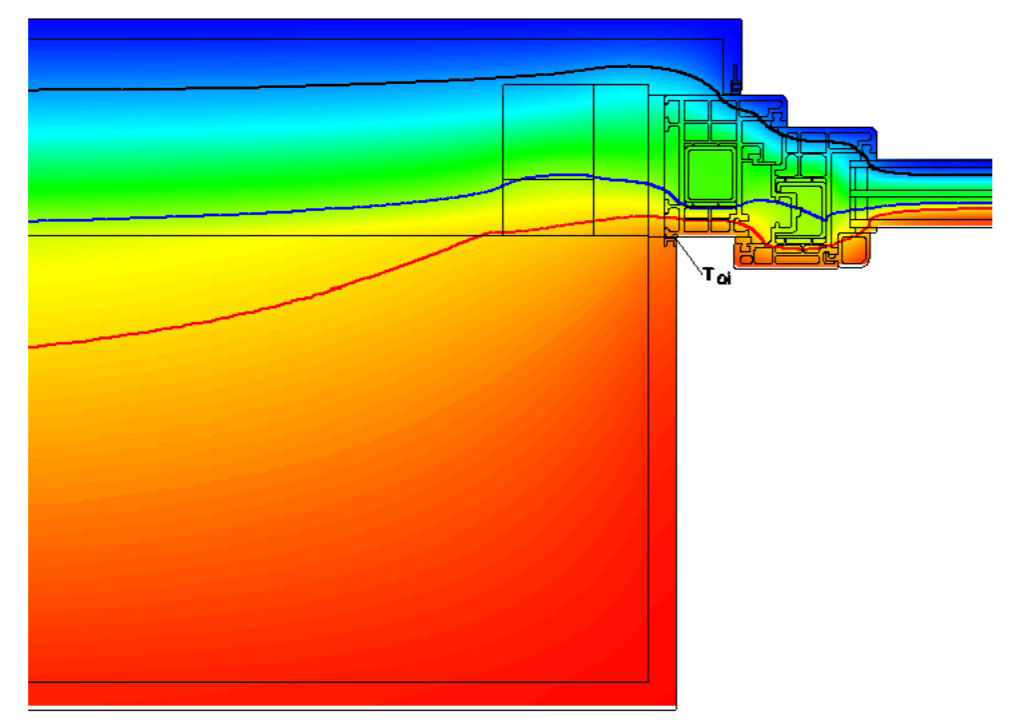

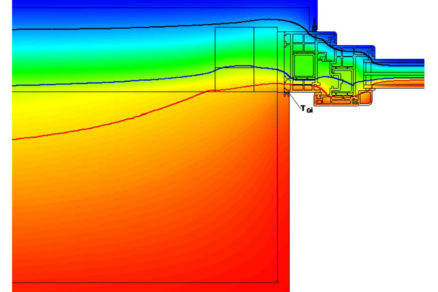

Veľmi dobrý súčiniteľ tepelnej vodivosti profilov sa postará o bezchybnú integráciu do kontaktného zatepľovacieho systému s optimálnymi hodnotami Ψ (Psi). Vďaka tomuto budú optimalizované tepelné mosty a zabezpečí sa vysoký izolačný účinok v oblasti otvorovej konštrukcie a ostenia. Tieto vlastnosti zabraňujú riziku vzniku plesní v okolí otvorových konštrukcií.

Systém predsadenej montáže získal certifikát „certifikovaný stavebný prvok“ v kategórii „pripájacie škáry“ od renomovaného Passivhaus inštitútu (PHI) v Darmstadte. Projektanti a zhotovitelia si môžu byť istí, že použitie ISO-TOP WINFRAMERu výrazne prispieva k bezchybnej funkcii a zníženiu energetickej náročnosti stavby.

Výhody systému:

• montáž otvorových konštrukcií v rovine tepelnej izolácie
• optimálna integrácia do kontaktného zatepľovacieho systému
• vzduchotesný spoj s nosnou konštrukciou
• optimalizácia hodnoty Ψ vďaka tepelno-izolačného profilu

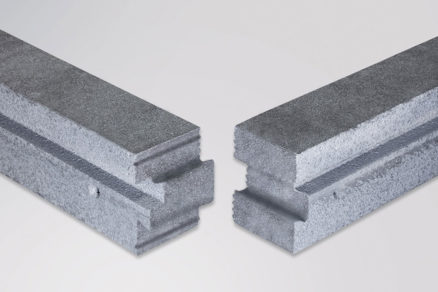

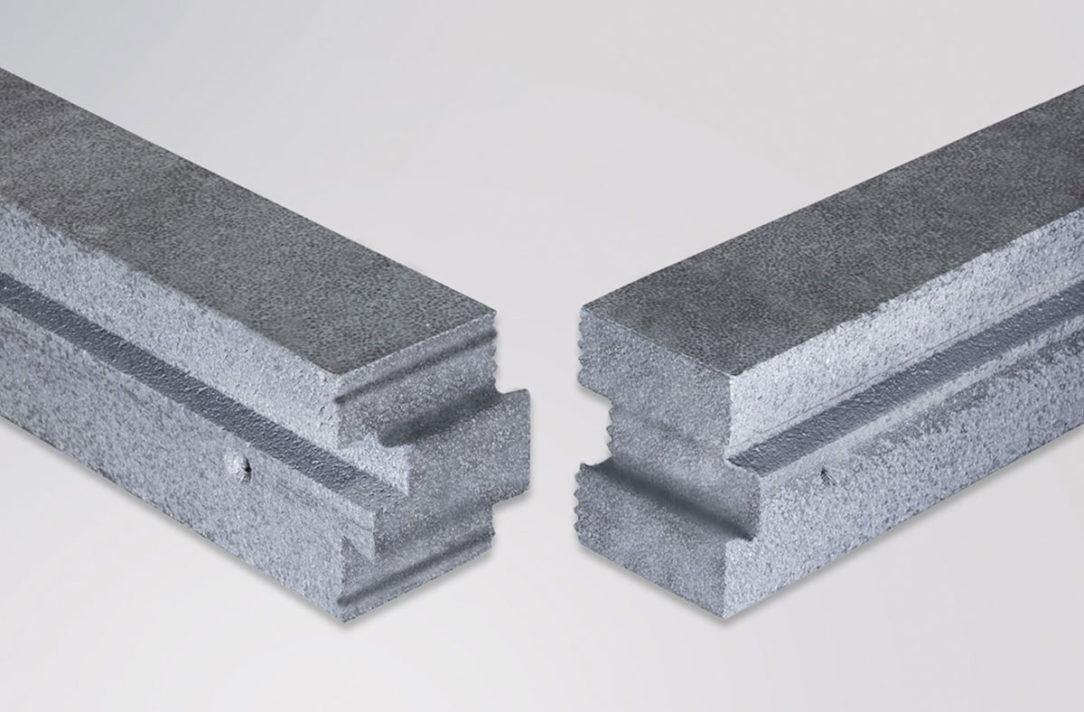

• jednoduchá montáž a spájanie profilov pomocou rybinového spoja
• jednoduché dĺžkové prispôsobenie pomocou bežných okružných píl
• mimoriadne vhodné pre sanáciu budov so zníženou spotrebou energií
• zodpovedá nariedeniam EnEV a princípom normovej montáže
• vhodné s kombináciou systémových tesnení ISO3

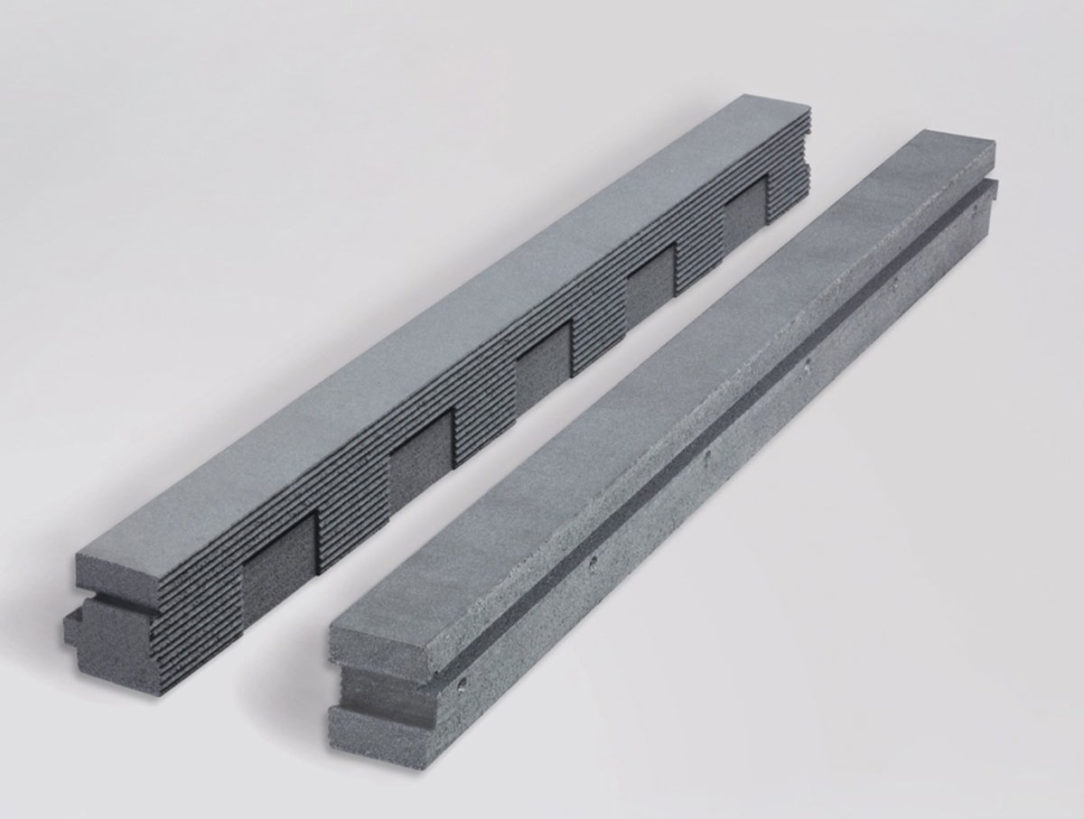

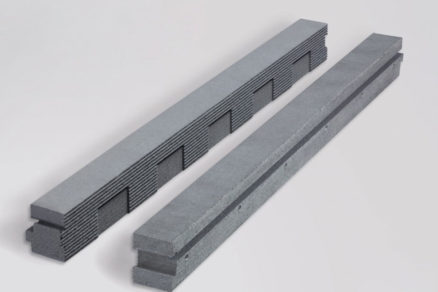

ISO-TOP WINFRAMER „TYP 3“ systémové profily:

Systémové profily majú hustotu 150 kg/m³ a únosnosť 200 kg/m pri lepenom spoji, čo znamená vysokú únosnosť a prenos zaťaženia. Rozmerová rada 80/80 mm je doplnená o rozmer 140/80 mm, 160/80 mm a 180/80 mm. S týmito štyrmi rozmermi sme schopný zabezpečiť montáž pre viac ako 90% bežných stavebných vyhotovení.

Statický výpočet pre neštandardné a nadrozmerné otvorové konštrukcie:

Podľa statického výpočtu bude v niektorých prípadoch nutné pristúpiť k dodatočnej stabilizácii (pri zaťažení od veľkých krídel, keď sú otvorené), ku ktorej je možné použiť dodatočné hliníkové uholníky v miestach pántov, ktoré sú po ukotvení do steny skované v kapsách, vytvorených priamo v nosných profiloch systému alebo podporiť nosné profily odrezkami, ktoré podporia vlastnú tiaž konštrukcie. Pre statický výpočet kontaktujte svojho technického poradcu.

Montáž:

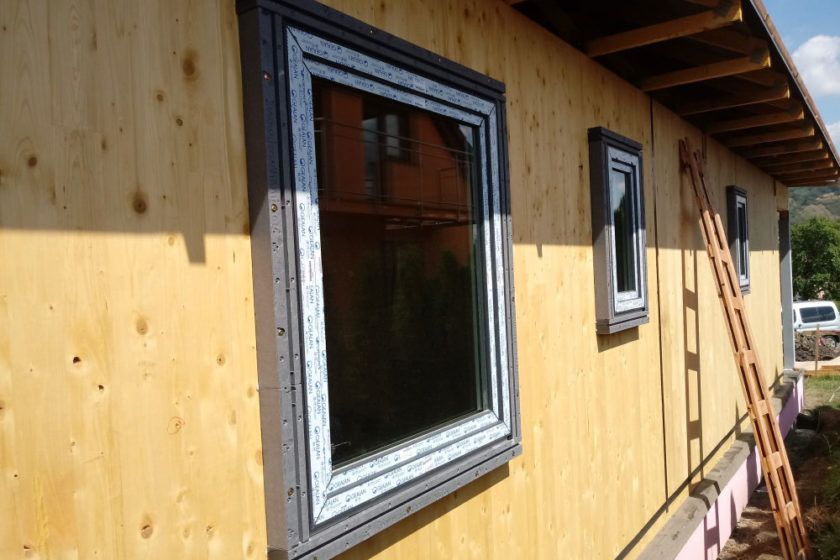

Systém predsadenej montáže ISO-TOP WINFRAMER „TYP 3“ je možné použiť pre montáž otvorových konštrukcií v rovine tepelnej izolácie po celom obvode otvorovej konštrukcie. Sanie vetra, vlastná tiaž konštrukcie a zaťaženie od krídiel sa priamo prenášajú cez systémové profily ISO-TOP WINFRAMER do podkladovej konštrukcie.

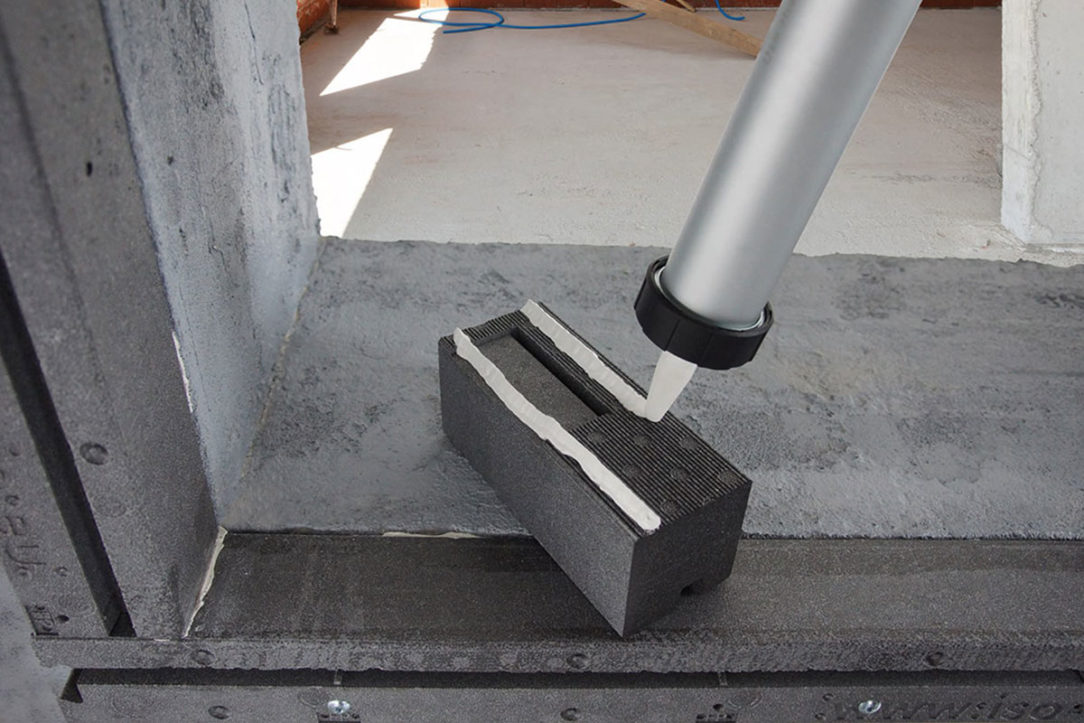

Profily sa priamo lepia na podklad a to pomocou lepidla OTTOCOLL HiTack (na veľmi savých povrchoch odporúčame použiť primér OTTO PRIMER 1225) na báze hybridného polyméru s vysokou počiatočnou adhéziou a zároveň skrutkujú (turbo-skrutka 3ks/profil, alebo podľa statického výpočtu). Pre utesnenie otvorovej konštrukcie sa ideálne hodia multifunkčné okenné pásky alebo tesniace fólie z nášho sortimentu.

Základné technické parametre:
