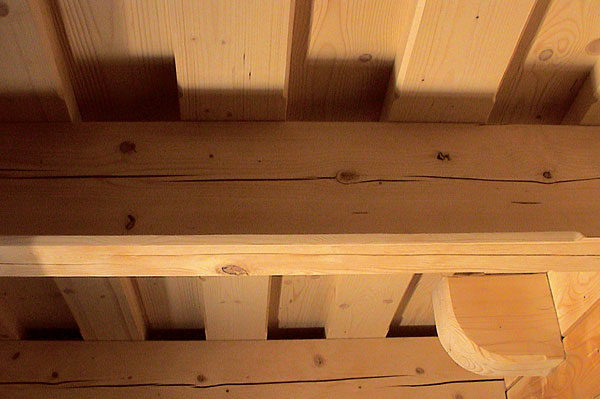

Trรกmovรฉ stropy, ilustraฤnรก foto

Prehฤพad konลกtrukciรญ trรกmovรฝch stropov

Partneri sekcie:

รšlohou stropnรฝch konลกtrukciรญ je rozdelenie budovy po vรฝลกke. Svojimi nosnรฝmi prvkami by mali prenรกลกaลฅ prevaลพne zvislรฉ zaลฅaลพenie vlastnou ลฅarchou konลกtrukcie, nenosnรฝch prieฤok, zariadenรญ a osรดb, prรญpadne mimoriadne zaลฅaลพenia.

Okrem toho by mali spฤบลˆaลฅ poลพiadavku poลพiarnej odolnosti, ale aj akustickej a tepelnej izolรกcie.

Nosnรบ funkciu trรกmovรฝch stropov plnia stropnรฉ trรกmy (tzv. stropnice), pravidelne rozmiestnenรฉ v osovej vzdialenosti 0,9 aลพ 1,2 m. V prรญpade nepravidelnรฉho pรดdorysu sa rozmiestลˆujรบ vejรกrovito. Prierez stropnรญc โ€“ ลกรญrka b = 80 aลพ 200 mm, vรฝลกka h = 120 aลพ 300 mm โ€“ je danรฝ rozpรคtรญm stropu a jeho zaลฅaลพenรญm. Vรฝลกka profilu sa vypoฤรญta pribliลพne podฤพa empirickรฉho vzลฅahu h = 20. l + 180 (mm), kde l je rozpรคtie v metroch.

Pomer vรฝลกky stropnice k ลกรญrke bรฝva od 7/5 do 2. Pri veฤพkรฝch rozpรคtiach a namรกhaniach je moลพnรฉ spriahnuลฅ dva a viac prierezov na vรฝลกku prostrednรญctvom svornรญkov. V sรบฤasnosti sa vลกak vรฝhodne pouลพรญvajรบ aj profily z lepenรฉho lamelovรฉho dreva.

Trรกmovรฉ stropy
Trรกmovรฉ stropy | Zdroj: Ing. Stanislav Jochim

Dฤบลพka uloลพenia stropnรญc na nosnรบ stenu sa volรญ od 150 do 200 mm. Z dรดvodu ochrany pred vlhkosลฅou a nรกslednรฝm biopoลกkodenรญm se zhlavie trรกmu kladie na podloลพky oลกetrenรฉ biocรญdom. Medzi murivom a trรกmom musรญ byลฅ zo vลกetkรฝch strรกn vzduchovรก medzera aspoลˆ 50 mm na dobrรฉ odvetrรกvanie jeho zhlavia.

Ak nie sรบ nรกroky na tepelnรบ izolรกciu, dรก sa prรญpadne zaistiลฅ aj intenzรญvnejลกie odvetranie cez ลกtrbiny v obvodovej stene. Naopak, dodatkovou tepelnou izolรกciou vloลพenou pred ฤelo trรกmu sa dรก zabrรกniลฅ kondenzรกcii vodnej pary. Spriahnutie stropnej konลกtrukcie s nosnou stenou sa rieลกi spojenรญm zhlavia stropnice s trรกmovรฝmi klieลกลฅami.

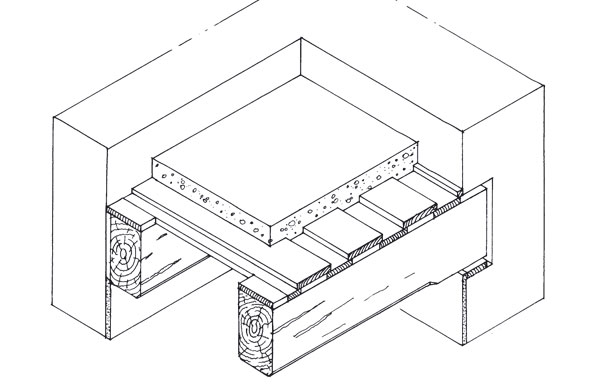

Trรกmovรฝ strop s priznanรฝmi trรกmami

V prรญpade priznania stropnรญc sa zvrchu na ne nabรญjajรบ buฤ priamo podlahovรฉ dosky s hrรบbkou 30 aลพ 45 mm, alebo zรกklop z dosiek s hrรบbkou okolo 25 mm s nรกsypom, v ktorom sรบ uloลพenรฉ podlahovรฉ hranoly rozmerov 120/60 mm na pribitie podlahy.

Najtypickejลกou konลกtrukciou jednopodlaลพnรฝch sedliackych obytnรฝch domov je trรกmovรฝ strop s priznanรฝmi stropnicami, so zรกklopom z prekladanรฝch dosiek s hrรบbkou 25 mm a s nรกsypom alebo hlinenou mazaninou.

Podlahu stropov vo viacpodlaลพnรฝch budovรกch tvoria obvykle dosky uloลพenรฉ na pero a drรกลพku alebo na polodrรกลพku. Styk zรกklopovรฝch dosiek sa prekrรฝva tesniacimi pรกsmi z lepenky a samotnรฝ nรกsyp zvyลกuje poลพiarnu odolnosลฅ konลกtrukcie.

V sรบฤasnosti sa realizujรบ plรกvajรบce podlahy trรกmovรฝch stropov na tepelno- a zvukovoizolaฤnรฝch minerรกlnovlรกknitรฝch doskรกch.

Trรกmovรฝ strop s priznanรฝmi trรกmami
Trรกmovรฝ strop s priznanรฝmi trรกmami | Zdroj: Ing. Stanislav Jochim

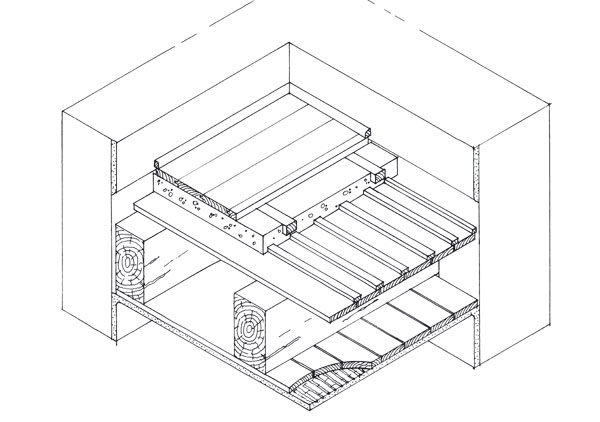

Trรกmovรฝ strop s rovnรฝm podhฤพadom

Pri klasickรฝch trรกmovรฝch stropoch s rovnรฝm podhฤพadom sa stropnice od spodnej strany obkladajรบ buฤ doskami s hrรบbkou 25 mm a omietkou na trstinovom pletive, alebo drevenรฝm obkladom.

Trรกmovรฉ stropy s podhฤพadom na hranoloch predstavujรบ dvojitรบ nosnรบ konลกtrukciu. Spodnรฉ hranolyย  dimenzie pribliลพne 100/180 mm slรบลพia len na prenos zรกลฅaลพe samotnรฉho podhฤพadu. Prรญpadnรฉ priehyby stropnรญc sa v tomto prรญpade neprenรกลกajรบ do podhฤพadu. Konลกtrukcia stropu je vhodnejลกia aj z pohฤพadu poลพiarnej odolnosti a nepriezvuฤnosti.

Trรกmovรฝ strop s rovnรฝm podhฤพadom
Trรกmovรฝ strop s rovnรฝm podhฤพadom | Zdroj: Ing. Stanislav Jochim

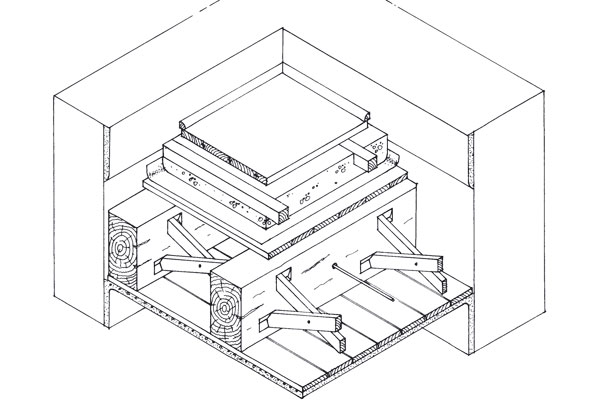

Trรกmovรฝ strop s krรญลพovรฝmi vzperami

Tento strop je vhodnรฝ na vรคฤลกie rozpรคtie (6 aลพ 10 m). Jeho zรกkladnรฝm nosnรฝm prvkom sรบ stropnice s dimenziou 100 aลพ 180/240 aลพ 420 mm kladenรฉ v osovej vzdialenosti 600 aลพ 800 mm.

Stropnice sรบ navzรกjom rozoprenรฉ krรญลพovรฝmi zverรกkmi profilu 40/80 mm, umiestnenรฝmi vo vzdialenosti 1 aลพ 1,5 m. Pevnรฉ rozoprenie zabezpeฤuje oceฤพovรฉ tiahlo s rektifikaฤnรฝm ฤlรกnkom. Vznikรก tak priestorovรก sรบstava, ktorรก umoลพลˆuje rovnomernรฉ rozloลพenie zaลฅaลพenia do jednotlivรฝch nosnรญkov.

Trรกmovรฝ strop s krรญลพovรฝmi vzperami
Trรกmovรฝ strop s krรญลพovรฝmi vzperami | Zdroj: Ing. Stanislav Jochim
doc. Ing. Jozef ล tefko, PhD.
