Prestupy hydroizolรกciou na plochej streche

Partneri sekcie:

Technologickรฝ rozvoj najmรค v oblasti tepelnoizolaฤnรฝch a vodotesnรฝch materiรกlov spรดsobil, ลพe plochรฝch striech โ€“ aj v sรบvislosti so stavebnรฝm boomom โ€“ stรกle pribรบda. Spolu s rastรบcimi nรกrokmi na vnรบtornรฉ vybavenie budov sa zvyลกuje poฤet prestupov streลกnรฝm plรกลกลฅom k vonkajลกรญm ฤastiam technologickรฝch zariadenรญ, a tรฝm narastรก riziko poruลกenia kompaktnosti hydroizolรกcie. Nasledujรบce konลกtrukcie sรบ prรญkladom toho, ako moลพno toto riziko ฤo najviac obmedziลฅ.

Prefabrikovanรฉ tvarovky

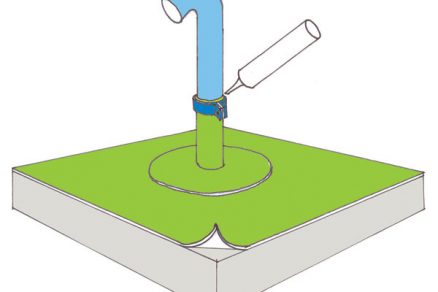

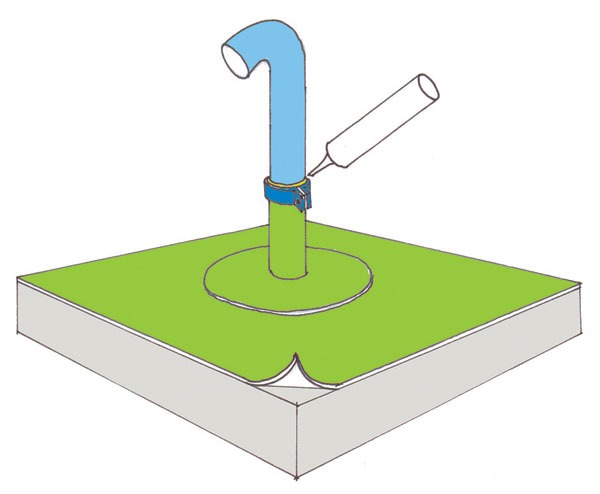

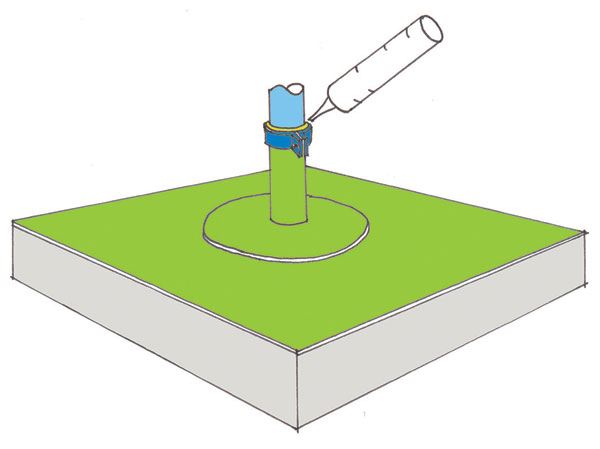

Prefabrikovanรฉ tvarovky moลพno pomerne vรฝhodne pouลพiลฅ v prรญpade syntetickรฝch, prevaลพne PVC-P fรณliรญ (obr. 1). Aplikรกcia prefabrikovanรฝch tvaroviek na asfaltovรฉ pรกsy sa zatiaฤพ vรฝrazne nerozvinula, nakoฤพko sa pri tomto type izolรกciรญ zauลพรญval remeselnรฝ spรดsob opracovania, ktorรฝ je uvedenรฝ v ฤlรกnku Kotvenie zariadenรญ na plochej streche na obr. 5.

Na obr. 2 je znรกzornenรฝ variant tvarovky urฤenej na prestup elektroinลกtalaฤnรฝch kรกblov streลกnรฝm plรกลกลฅom, ktorรฝ sa v praxi azda najviac osvedฤil. Vyuลพรญva ohnutie tvarovky v hornej ฤasti nadol, vฤaka ฤomu sa zabrรกni prieniku zrรกลพkovej vody stekajรบcej po povrchu kรกblov do interiรฉru. Tvarovka mรดลพe byลฅ plastovรก alebo ju mรดลพe vyhotoviลฅ klampiar, prรญpadne zรกmoฤnรญk. Tento systรฉm sa vyuลพรญva aj pri povlakovรฝch krytinรกch z asfaltovรฝch pรกsov.

Obr. 1 Obr. 2 Obr. 3

Dilatovanรฉ prestupy

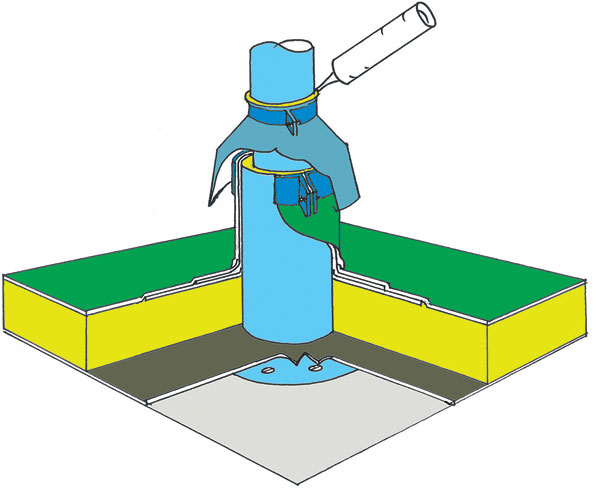

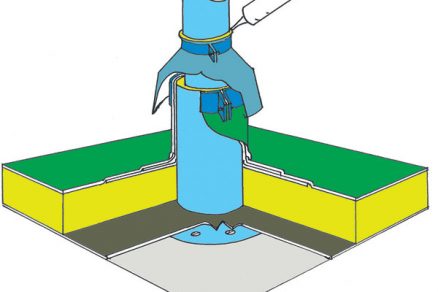

Samostatnou kapitolou je opracovanie tzv. dilatovanรฝch prestupov streลกnรฝm plรกลกลฅom, keฤ prestupujรบca konลกtrukcia nie je pevne spojenรก s nosnou konลกtrukciou a mรดลพe sa nezรกvisle pohybovaลฅ. Dรดvodom sรบ buฤ predpokladanรฉ vibrรกcie (napr. vedenie vzduchotechniky, priemyselnรฉ technolรณgie a pod.), alebo odliลกnรฉ teplotnรฉ rozลฅaลพnosti ฤi priehyby vodorovnej nosnej konลกtrukcie (napr. komรญny, technologickรฉ vedenia, veฤพmi ฤastรฉ je aj odvetrรกvanie zvislรฝch kanalizaฤnรฝch zvodov). V tรฝchto prรญpadoch sa postupuje s pomocou tzv. plรกลกลฅovej rรบry podฤพa obr. 3 alebo obr. 4. Z hฤพadiska izolรกcie proti vode je bezpeฤnejลกie tzv. vytiahnutie povlakovej krytiny na plรกลกลฅovรบ rรบru so stiahnutรญm objรญmkou a dotmelenรญm hornej hrany (obr. 3).

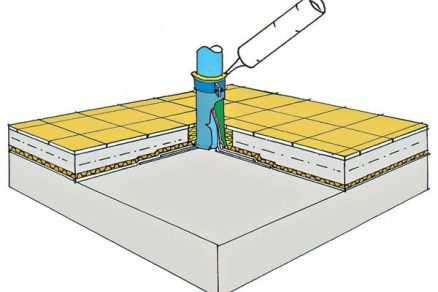

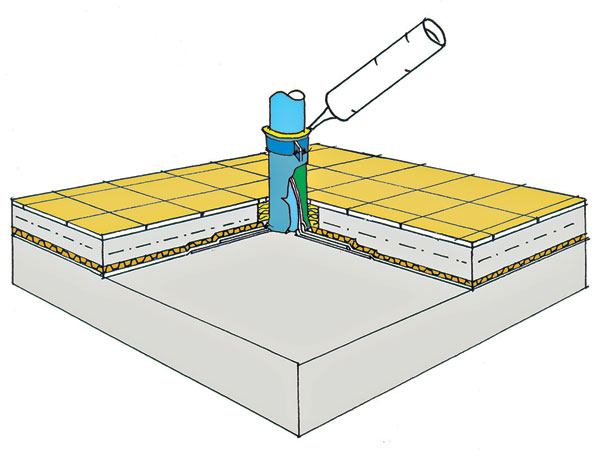

Ak pod povlakovou krytinou nie je mรคkkรก tepelnรก krytina, eลกte vลพdy sa pomerne ฤasto pouลพรญva napojenie povlakovej krytiny na vodorovnรบ manลพetu plรกลกลฅovรฝch rรบr (obr. 4).

Obr. 4 Obr. 5 Obr. 6

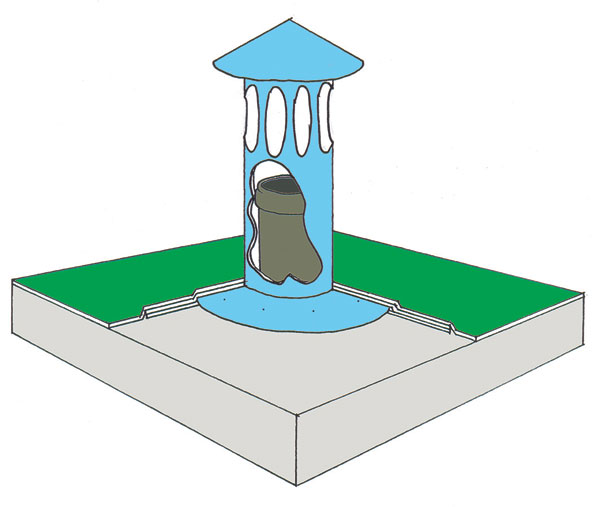

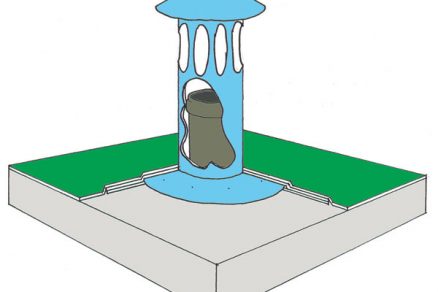

Samozrejme, ลพe v prรญpade asfaltovรฝch pรกsov sa manลพety musia oลกetriลฅ penetraฤnรฝm adhรฉznym nรกterom. Pri plastovรฝch fรณliรกch sa musia na vรฝrobu manลพiet pouลพiลฅ poplastovanรฉ plechy alebo ich treba rieลกiลฅ ako tzv. zvernรฉ, skrutkovanรฉ. Mierne diskutabilnรฝ je tento variant s plรกลกลฅovou rรบrou v budovรกch s vlhkรฝm vnรบtornรฝm prostredรญm. V tomto prรญpade treba zabezpeฤiลฅ ลกkรกru medzi plรกลกลฅovou rรบrou a prestupom proti prenikaniu vodnej pary alebo treba inรฝm spรดsobom vylรบฤiลฅ negatรญvny vplyv prรญpadnej kondenzรกcie pรกr na povrchu plรกลกลฅovej rรบry ฤi jej zakrytia (obr. 5).

Prestupy prevรกdzkovรฝm plรกลกลฅom

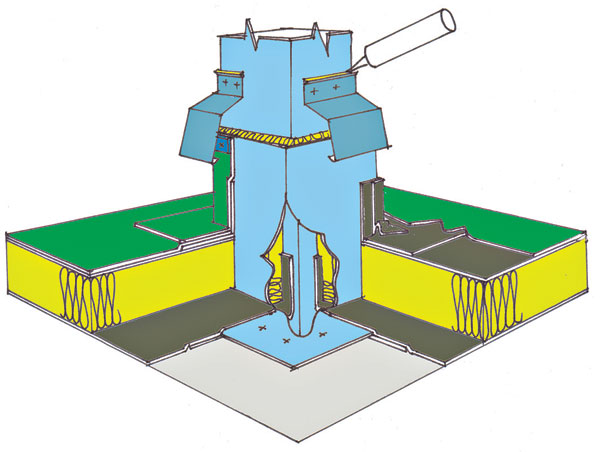

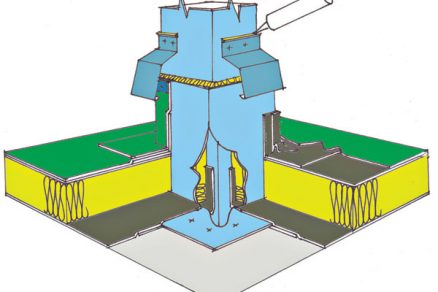

Urฤitou ลกpecifickou skupinou sรบ prestupy tzv. prevรกdzkovรฝm, t. j. pouลพรญvanรฝm streลกnรฝm plรกลกลฅom. Ide o prรญstupovรฉ plochy, napr. terasy, balkรณny alebo streลกnรฉ parkoviskรก, pri ktorรฝch je nevyhnutnรฉ vytiahnuลฅ povlakovรบ krytinu nad รบroveลˆ pochรดdznych vrstiev alebo vrstiev s dopravnรฝm zaลฅaลพenรญm a zabezpeฤiลฅ ju proti mechanickรฉmu poลกkodeniu, napr. vonkajลกรญm oplechovanรญm (obr. 6).

Obr. 7 Obr. 8

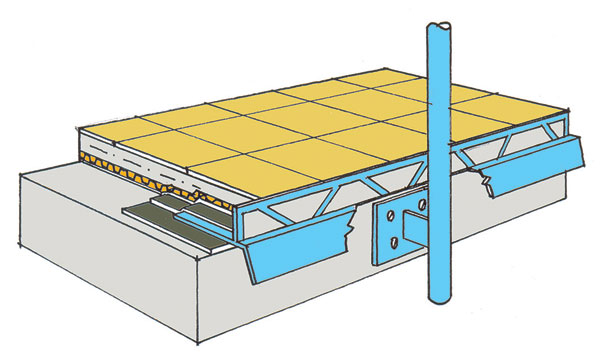

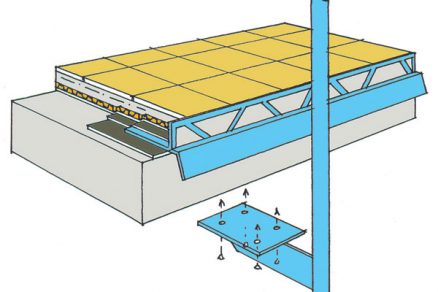

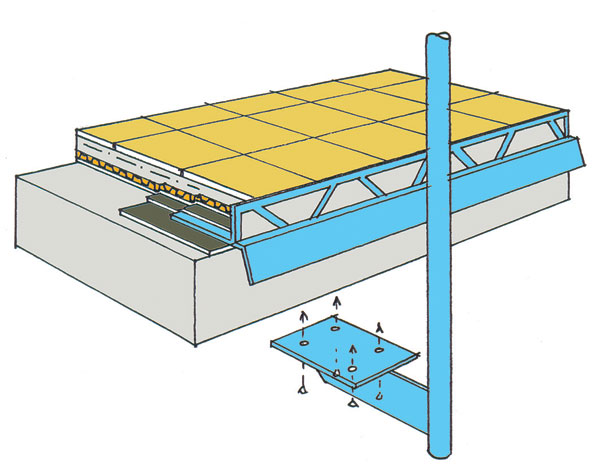

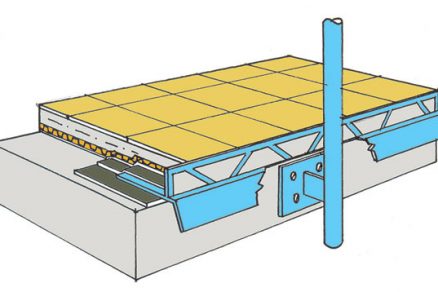

Veฤพmi ฤastรฝm variantom prestupov prevรกdzkovรฝmi streลกnรฝmi plรกลกลฅami, terasami a balkรณnmi je ukotvenie zรกbradlia. V tomto prรญpade moลพno v zรกsade postupovaลฅ podฤพa princรญpov kotvenia do streลกnรฉho plรกลกลฅa alebo podฤพa uลพ spomenutรฝch obr. 1 a 6. Aj tu vลกak platรญ znรกme izolatรฉrske heslo: ฤŒรญm menej prestupov, tรฝm lepลกie. Preto je vลพdy vhodnรฉ premyslieลฅ si, ฤi sa nemoลพno prestupu vyhnรบลฅ a zรกbradlie ukotviลฅ buฤ do priฤพahlรฝch zvislรฝch โ€“ najฤastejลกie obvodovรฝch โ€“ konลกtrukciรญ, alebo z ฤela, prรญpadne zospodu vodorovnรฝch balkรณnovรฝch konลกtrukciรญ (obr. 7 a 8).

Je poteลกiteฤพnรฉ, ลพe okrem odstraลกujรบcich prรญpadov nezvlรกdnutรฝch prestupov sa ฤlovek v praxi stretรกva aj s prรญkladnรฝm prรญstupom izolatรฉrov k svojej profesii.

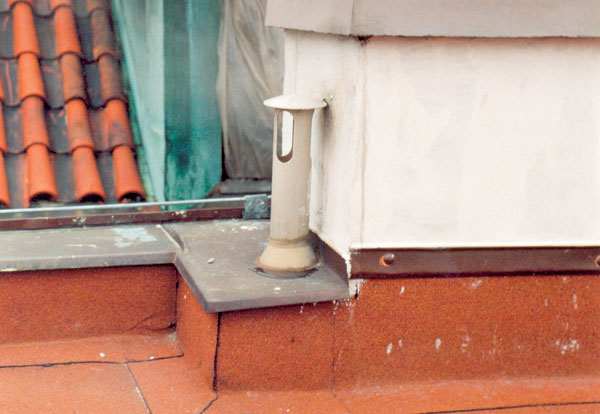

Ukรกลพka pomerne vydarenรฉho vyrieลกenia detailu je na obr. 9; z hฤพadiska remeselnรฉho izolatรฉrskeho vyhotovenia ลฅaลพko opracovateฤพnรฝ detail sa pre blรญzkosลฅ komรญnovรฉho telesa obetรณnoval. Obetรณnovanie sa zaizolovalo a vrchnรก hrana sa klampiarsky opracovala.

Zostรกva iba dรบfaลฅ, ลพe zodpovednรฝ prรญstup k hydroizolaฤnรฝm detailom sa v blรญzkej budรบcnosti stane samozrejmosลฅou.

Azda sa v tomto ฤlรกnku podarilo aspoลˆ trocha poukรกzaลฅ na veฤพkรบ dรดleลพitosลฅ, ktorรบ treba prestupom v streลกnej hydroizolรกcii prikladaลฅ.

Ing. Ivan Misar
Foto a obrรกzky: autor

Autor pรดsobรญ ako vedรบci technickรฉho oddelenia Siplast-Icopal, s. r. o., v ฤŒeskej republike, je spolupracovnรญkom A.W.A.L., s. r. o. โ€“ expertnej a poradenskej kancelรกrie so zameranรญm na stavebnรบ fyziku a stavebnรฉ izolรกcie a ฤlenom ฤeskej technicko-normalizaฤnej komisie TNK 65 โ€“ Izolรกcie stavieb.
