Presvetlenie plochรฝch striech

Partneri sekcie:

V sรบฤasnej dobe sa kladรบ stรกle vyลกลกie nรกroky na kvalitu vnรบtornรฉho prostredia. Prirodzenรฉ dennรฉ svetlo je pravdepodobne jednรฝm z najdรดleลพitejลกรญch faktorov, ktorรฉ ovplyvลˆujรบ prostredie vo vnรบtri objektov. Osvetlenie vnรบtornรฝch pracovnรฝch priestorov musรญ zabezpeฤovaลฅ zrakovรบ pohodu aย  zrakovรฝ vรฝkon. Pri dosiahnutรญ sprรกvnych parametrov osvetlenia dokรกลพu pracovnรญci podรกvaลฅ optimรกlny vรฝkon, ฤo priamo sรบvisรญ s vysokou produktivitou prรกce, a tรฝm aj s nรกvratnosลฅou vloลพenรฝch investรญciรญ do presvetlenia streลกnรฝch plรกลกลฅov objektov.

Hygienickรก norma urฤuje hodnotu podielu dennรฉho svetla na celkovom osvetlenรญ priestoru v zรกvislosti od druhu prรกce, ktorรก sa bude v danom priestore vykonรกvaลฅ. Eurรณpska norma EN 12464-1 (STN EN 12464-1 Svetlo a osvetlenie) stanovuje poลพiadavky na osvetฤพovacie systรฉmy pre vรคฤลกinu vnรบtornรฝch pracovnรฝch miest z hฤพadiska zrakovej pohody (keฤ sa pracovnรญci cรญtia prรญjemne) a zrakovรฉho vรฝkonu (kedy sรบ pracovnรญci schopnรญ vykonรกvaลฅ zrakovรฉ รบlohy aj v ลฅaลพkรฝch podmienkach a pri dlhลกom trvanรญ). Vyuลพitie boฤnรฉho osvetlenia (oknรก, presvetฤพovacie pรกsy umiestnenรฉ v stenรกch) nedokรกลพe zabezpeฤiลฅ dostatok dennรฉho svetla v centrรกlnych ฤastiach rozloลพitรฝch objektov. Pre splnenie poลพiadaviek normy sa vyuลพรญva tzv. vrchnรฉ osvetlenie priestoru, t. j. osvetlenie cez streลกnรฝ plรกลกลฅ pomocou streลกnรฝch svetlรญkov. Vรฝhodou vrchnรฉho osvetlenia je, ลพe dokรกลพe zabezpeฤiลฅ dostatok dennรฉho svetla do centrรกlnych ฤastรญ objektu, resp. priamo na pracovnรฉ miesta.

Skladba svetlรญkov

Streลกnรฉ svetlรญky sa skladajรบ z dvoch zรกkladnรฝch ฤastรญ:

a) podstava svetlรญka โ€“ ide o spodnรบ ฤasลฅ svetlรญka, ktorรก zabezpeฤuje prepojenie medzi streลกnรฝm plรกลกลฅom a priehฤพadnou vrstvou svetlรญka. Podstavy svetlรญkov mรดลพu byลฅ sklolaminรกtovรฉ, oceฤพovรฉ, drevenรฉ, plechovรฉ, vyskladanรฉ zo sendviฤovรฝch panelov vloลพenรฝch do oceฤพovรฉho rรกmu a pod. Podstava svetlรญka sa kotvรญ na nosnรบ ฤasลฅ streลกnรฉho plรกลกลฅa. V prรญpade vykurovanรฝch objektov je zateplenรก. Vรฝลกka podstavy zรกvisรญ od celkovej hrรบbky streลกnรฉho plรกลกลฅa, mala by vลกak preฤnievaลฅ minimรกlne 150 mm nad poslednรบ vrstvu streลกnรฉho plรกลกลฅa.

b) priesvitnรก vrstva โ€“ ide o vrchnรบ ฤasลฅ svetlรญka umoลพลˆujรบcu prechod dennรฉho svetla z exteriรฉru do interiรฉru. Od vlastnostรญ tejto vrstvy zรกvisรญ mnoลพstvo svetla, ktorรฉ svetlรญk dokรกลพe prepustiลฅ do interiรฉru. Najvรฝhodnejลกรญ tvar je ten, ktorรฝ sa najviac pribliลพuje svojรญm tvarom guli. Guฤพa dokรกลพe prijaลฅ najviac svetelnรฝch lรบฤov, pretoลพe v kaลพdom momente na urฤitรบ ฤasลฅ gule dopadajรบ svetelnรฉ lรบฤe kolmo a neodrรกลพajรบ sa spรคลฅ do exteriรฉru. Priesvitnรฉ ฤasti svetlรญkov sรบ vyrobenรฉ z materiรกlov, ktorรฉ dokรกลพu prepustiลฅ ฤo najviac svetla โ€“ sklo, plexisklo (PMMA), polykarbonรกt a sklolaminรกt. Pre dosiahnutie tepelnoizolaฤnรฝch vlastnostรญ sa priesvitnรฉ materiรกly pouลพitรฉ v svetlรญkoch skladajรบ z viacerรฝch vrstiev.

Bodovรฉ streลกnรฉ svetlรญky

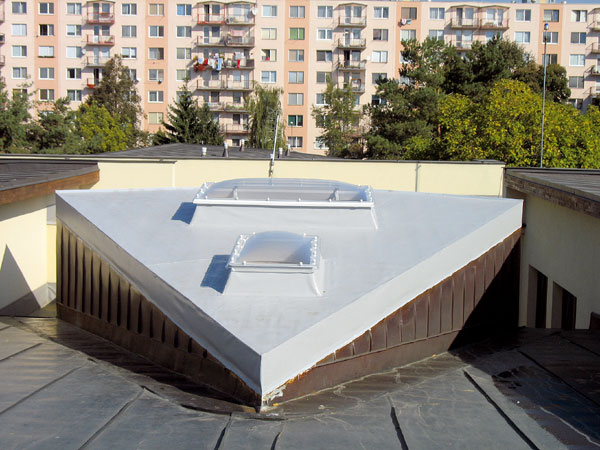

Bodovรฉ streลกnรฉ svetlรญky dokรกลพu presvetliลฅ, pri relatรญvne malรฝch otvoroch v streลกnej konลกtrukcii, vลกetky priestory objektu. Pre rovnakรฉ osvetlenie musรญme pouลพiลฅ cca 5-krรกt vรคฤลกรญ otvor v stene ako v streche. Podฤพa geometrickรฉho tvaru podstavy ich rozdeฤพujeme na ลกtvorcovรฉ, obdฤบลพnikovรฉ a kruhovรฉ.

Podฤพa รบฤelu pouลพitia rozdeฤพujeme bodovรฉ svetlรญky:

  • presvetฤพovacie (pevnรฉ) โ€“ pouลพรญvajรบ sa na presvetlenie, bez moลพnosti dennรฉho vetrania. Skladajรบ sa zo zateplenej podstavy vรฝลกky 150, 300, resp. 500 mm a ลกoลกovkovej, resp. ihlanovej kupoly, ktorรก mรดลพe byลฅ jedno-, dvoj-, resp. trojvrstvovรก, podฤพa poลพiadavky na tepelno-izolaฤnรฉ vlastnosti. Kupola je pevne ukotvenรก cez tesnenie na podstavu. ฤŒรญm viac mรก kupola vrstiev, tรฝm mรก lepลกie tepelnoizolaฤnรฉ vlastnosti. Kupola mรดลพe byลฅ ฤรญra alebo opรกlovo biela. ฤŒรญra kupola prepรบลกลฅa viac svetla, ale svetlo z nej mรดลพe oslลˆovaลฅ pracovnรญkov v osvetฤพovanom priestore. Opรกlovo biela kupola rozkladรก svetlo na difรบzne, ฤรญm zamedzuje oslลˆovaniu.
  • presvetฤพovacie a vetracie (otvรกravรฉ) โ€“ sรบ pouลพรญvanรฉ v takรฝch priestoroch, kde je okrem presvetlenia nutnรฉ aj dennรฉ vetranie. Majรบ rovnakรบ konลกtrukciu ako pevnรฉ svetlรญky a sรบ doplnenรฉ o otvรกracรญ rรกmik, na ktorom je ukotvenรก kupola. Rรกmik s kupolou je spojenรฝ s podstavou pomocou pรกntov.

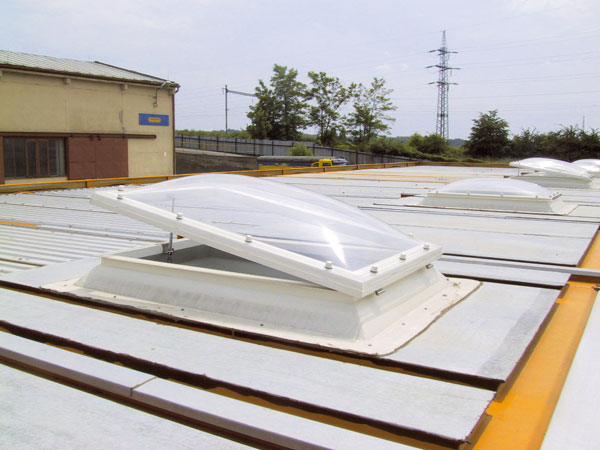

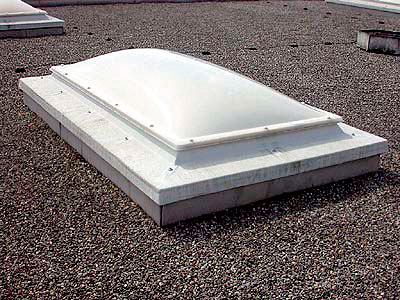

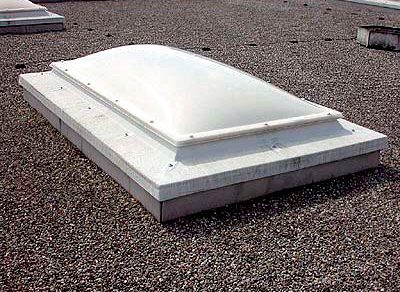

Bodovรฝ pevnรฝ svetlรญk ย Bodovรฝ otvรกravรฝ svetlรญk

Otvรกranie svetlรญkov mรดลพe byลฅ:
mechanickรฉ โ€“ protibeลพnรก skrutkovica ovlรกdanรก kฤพukou,
elektrickรฉ (24 V jednosmernรฝ prรบd, resp. 230 V striedavรฝ prรบd) โ€“ ovlรกdanรฉ dvojtlaฤidlom โ€žOTVOR โ€“ ZATVORโ€œ umiestnenรฝm na stene v dosahu obsluhy,
pneumatickรฉ (stlaฤenรฝ vzduch 6 bar) โ€“ ovlรกdanรฉ z pneumatickej skrinky v dosahu obsluhy. Zdvih ovlรกdaฤov vetrania je spravidla 300 mm. Na poลพiadavku je moลพnรฉ vybaviลฅ svetlรญky ovlรกdaฤmi s vรคฤลกรญm zdvihom.

  • ลกpeciรกlne bodovรฉ svetlรญky ย ย ย

vรฝlez na strechu โ€“ otvรกravรฝ bodovรฝ svetlรญk s otvรกranรญm nad 90 o. Mรก rovnakรบ konลกtrukciu ako otvรกravรฝ svetlรญk, avลกak namiesto pohonu otvรกrania je vybavenรฝ zaisลฅovacou kฤพuฤkou a poistnรฝm mechanizmom proti preklopeniu kupoly na strechu. Tieto svetlรญky sa vyuลพรญvajรบ na prekrytie streลกnรฉho otvoru urฤenรฉho ako technologickรฝ vรฝlez na strechu pre potreby รบdrลพby streลกnรฉho plรกลกลฅa. Vรฝlez na strechu nie je moลพnรฉ kombinovaลฅ s dennรฝm vetranรญm.

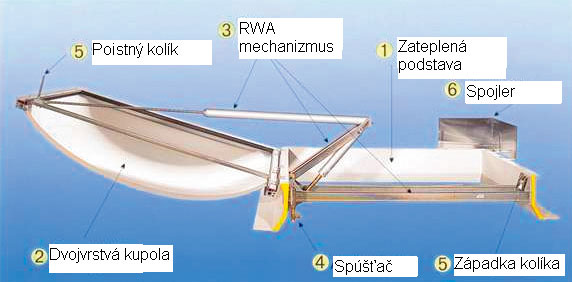

ZODT โ€“ zariadenie na odvod dymu a tepla โ€“ pouลพรญva sa v prevรกdzkach s vyลกลกรญm poลพiarnym zaลฅaลพenรญm. Konลกtrukcia ZODT je rovnakรก ako u otvรกravรฝch svetlรญkov, len je doplnenรก ลกpeciรกlnym mechanizmom, ktorรฝ dokรกลพe pri poลพiari pod svetlรญkom na zรกklade impulzu (od termoฤidla, z poลพiarnej skrinky, z EPS) okamลพite otvoriลฅ svetlรญk o 170 o. Svetlรญk pรดsobรญ v priestore ako komรญn, odvรกdza dym, spaliny a teplo cez strechu mimo objekt. Konลกtrukcia objektu sa neprehrieva, poลพiar sa nerozลกiruje do okolia ohniska, poลพiarnici okamลพite lokalizujรบ ohnisko, a tรฝm sa minimalizujรบ straty na ลพivotoch a majetku.

Bodovรฉ streลกnรฉ svetlรญky (okrem vรฝlezu na strechu a ZODT) je moลพnรฉ doplniลฅ o bezpeฤnostnรบ mreลพu umiestnenรบ na รบrovni streลกnรฉho plรกลกลฅa, ktorรก zabraลˆuje pรกdu cez svetlรญk a vlรกmaniu.

Pรกsovรฉ streลกnรฉ svetlรญky

Pรกsovรฉ streลกnรฉ svetlรญky sa odliลกujรบ od bodovรฝch veฤพkosลฅou streลกnรฉho otvoru, ktorรฝ prekrรฝvajรบ. ล รญrka tรฝchto svetlรญkov je zvyฤajne podstatne menลกia ako ich dฤบลพka. Pouลพรญvajรบ sa na presvetlenie, resp. dennรฉ vetranie veฤพkรฝch priestorov. Podstavy pรกsovรฝch svetlรญkov sรบ vรคฤลกinou oceฤพovรฉ, zateplenรฉ vรฝลกky 300 aลพ 500 mm. Priesvitnรฉ ฤasti sa skladajรบ z nosnej konลกtrukcie (oceฤพovรก, hlinรญkovรก) a z priesvitnรฉho plรกลกลฅa. Najฤastejลกie pouลพรญvanรฝm materiรกlom na plรกลกลฅ sรบ polykarbonรกtovรฉ viacstennรฉ platne, ktorรฉ sa uchytรกvajรบ na nosnรบ konลกtrukciu pomocou Al zasklievacรญch lรญลกt s gumovรฝm tesnenรญm. Pri plochรฝch a sedlovรฝch svetlรญkoch je moลพnรฉ pouลพiลฅ na plรกลกลฅ okrem polykarbonรกtovรฝch platnรญ aj viacvrstvovรฉ sklo. Podฤพa tvaru delรญme pรกsovรฉ svetlรญky na plochรฉ, sedlovรฉ a oblรบkovรฉ.

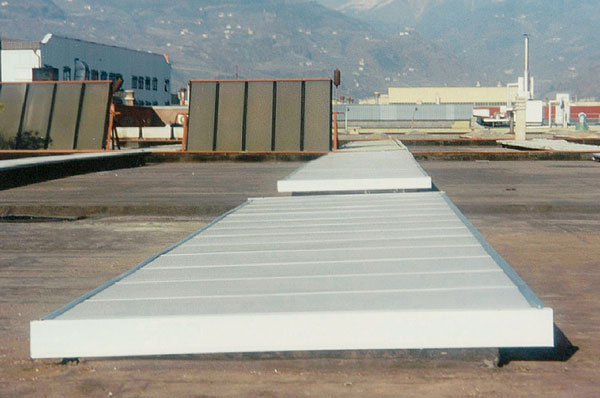

  • plochรฉ pรกsovรฉ svetlรญky โ€“ vyznaฤujรบ sa jednoduchou konลกtrukciou, priesvitnรฝ plรกลกลฅ je rovnรฝ so sklonom v spรกde strechy. Ak je streลกnรฝ plรกลกลฅ zo sendviฤovรฝch panelov, pouลพรญvajรบ sa tzv. streลกnรฉ presvetฤพovacie pรกsy, ktorรฉ majรบ pozdฤบลพne hrany prispรดsobenรฉ na pripojenie k streลกnรฉmu panelu. Materiรกl tรฝchto pรกsov je zvรคฤลกa viacstennรฝ polykarbonรกt alebo sklolaminรกt. Nevรฝhodou plochรฝch pรกsovรฝch svetlรญkov je menลกia priepustnosลฅ svetla a cez zimnรฉ obdobie ich zatienenie snehom.

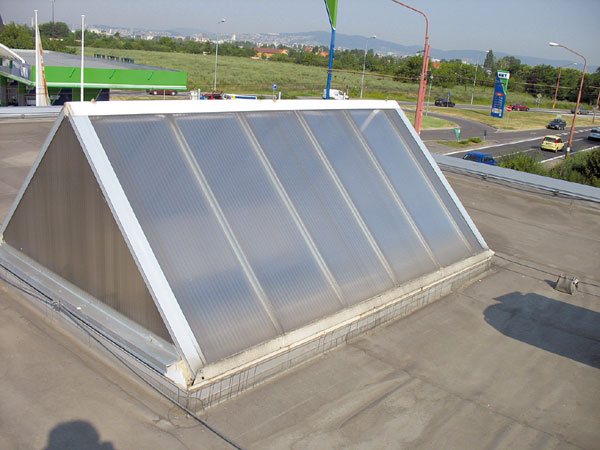

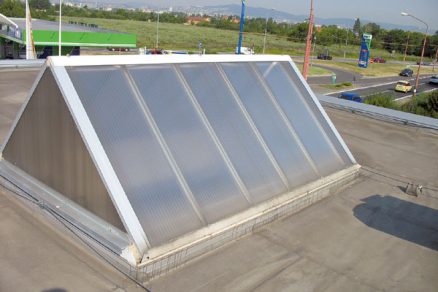

  • sedlovรฉ pรกsovรฉ svetlรญky โ€“ majรบ tvar sedla, t. j. majรบ dve plochรฉ strany spojenรฉ pod urฤitรฝm uhlom vo vrchole. Tento typ svetlรญkov sa hromadne vyuลพรญval predtรฝm, ako sa zaฤal pouลพรญvaลฅ polykarbonรกt na oplรกลกtenie svetlรญkov. Nosnรก konลกtrukcia bola vyrobenรก z oceฤพovรฝch profilov a plรกลกลฅ svetlรญka bol tvorenรฝ drรกtenรฝm sklom. Z hฤพadiska vyuลพitia tieto svetlรญky ustupujรบ oblรบkovรฝm, zachovรกvajรบ sa zvรคฤลกa pri rekonลกtrukciรกch pรดvodnรฝch svetlรญkov.

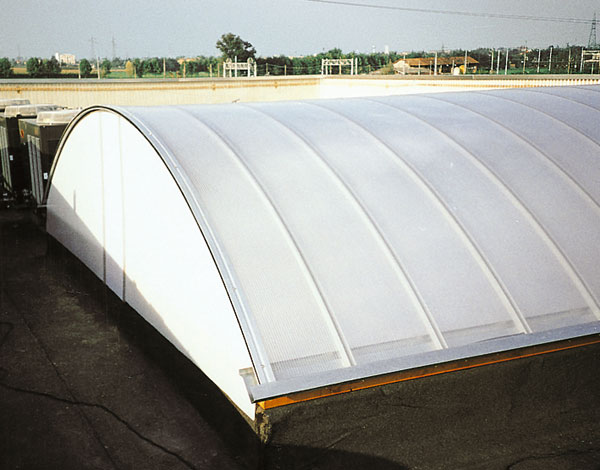

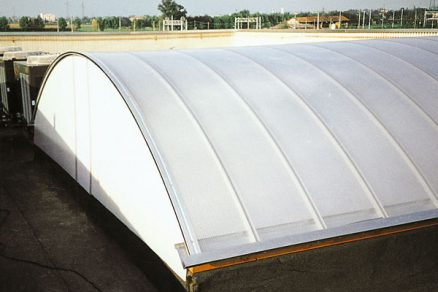

  • oblรบkovรฉ pรกsovรฉ svetlรญky โ€“ tvoria najpouลพรญvanejลกiu skupinu streลกnรฝch pรกsovรฝch svetlรญkov. Presvetฤพovacรญ plรกลกลฅ je v tvare oblรบka. Ich vรฝhodou je veฤพmi dobrรก priepustnosลฅ svetla v zรกvislosti od hrรบbky a farby polykarbonรกtovรฝch platnรญ pouลพitรฝch na oplรกลกtenie. Nosnรฉ prvky priesvitnรฝch ฤastรญ sรบ ohnutรฉ do oblรบka a na takto vytvorenรบ konลกtrukciu sa ohรฝbajรบ za studena polykarbonรกtovรฉ platne. Farba platnรญ je ฤรญra, resp. opรกlovo biela.


Do pรกsovรฝch svetlรญkov je moลพnรฉ vฤleniลฅ otvรกravรฉ ฤasti na dennรฉ vetranie, ktorรฉ sรบ ovlรกdanรฉ rovnako ako bodovรฉ otvรกravรฉ svetlรญky. V ลกpeciรกlnych prรญpadoch sa otvรกravรฉ ฤasti pรกsovรฝch svetlรญkov rieลกia ako ZODT.

Streลกnรฉ svetlรญky urฤenรฉ na dennรฉ vetranie je moลพnรฉ doplniลฅ o ฤidlo vetra a daลพฤa s centrรกlou poฤasia. Uvedenรฉ zariadenie zabezpeฤuje okamลพitรฉ automatickรฉ zatvorenie vetracรญch ฤastรญ v prรญpade daลพฤa, resp. silnรฉho vetra, ฤรญm chrรกni svetlรญky pred poลกkodenรญm vetrom a zรกroveลˆ chrรกni priestor pod svetlรญkom pred daลพฤom. Tรฝmto zariadenรญm je moลพnรฉ eliminovaลฅ ฤพudskรฝ faktor pri prevรกdzke svetlรญkov s dennรฝm vetranรญm.

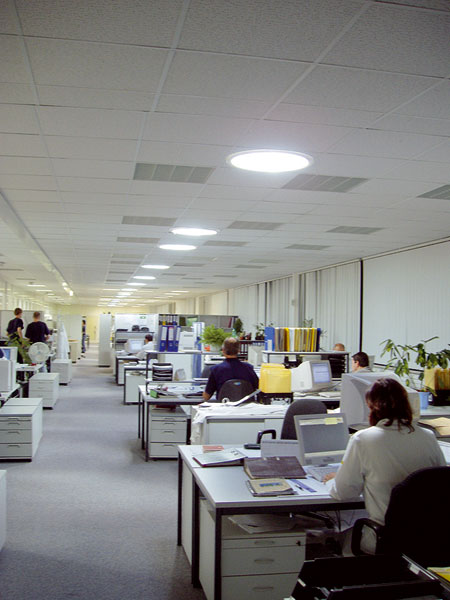

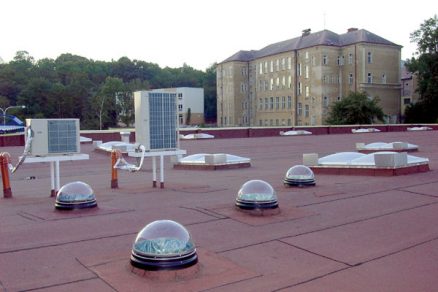

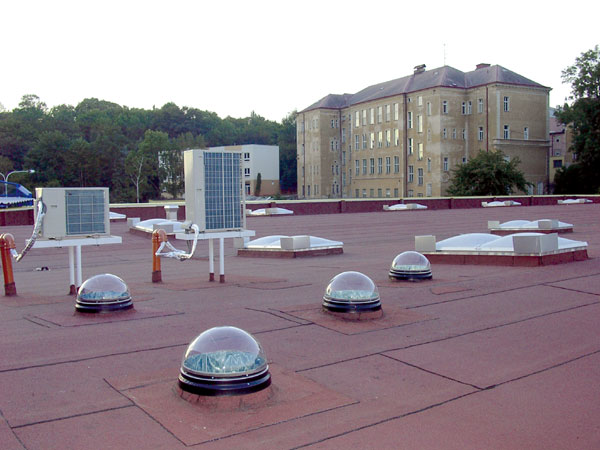

Tubusovรฉ svetlovody

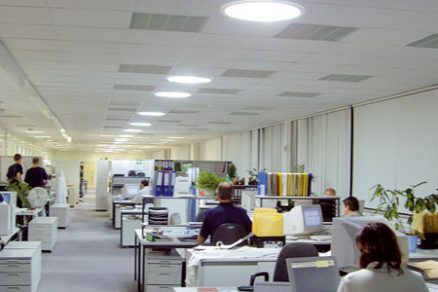

Tubusovรฉ svetlovody sรบ modernรฝ a ฤoraz viac vyuลพรญvanรฝ prvok na presvetlenie objektov. Oproti klasickรฝm svetlรญkom dokรกลพu priviesลฅ svetlo aj cez priestor medzi streลกnรฝm plรกลกลฅom a podhฤพadom objektu. Svetlo prenรกลกanรฉ svetlovodom je plnรฉ spektrรกlne dennรฉ svetlo, ktorรฉ sa dynamicky menรญ s meniacimi sa vonkajลกรญmi svetelnรฝmi pomermi.

Svetlovodnรฝ systรฉm sa skladรก zo:

  • streลกnรฉho svetlรญka (priehฤพadnรก kupola osadenรก na streche objektu),
  • svetlovodnรฉho tubusu โ€“ rรบry s vnรบtornรฝm zrkadlovรฝm povrchom s vysokou hodnotou odrazu,
  • stropnรฉho difรบzora v miestnosti, ktorรฝ prenesenรฉ svetlo rozptyฤพuje do priestoru miestnosti.
Dennรฉ svetlo vstupuje do priesvitnej kupoly odolnej voฤi UV ลพiareniu, ktorรก je umiestnenรก na streche budovy. Kupola je po obvode vybavenรก lapaฤom kondenzรกtu a utesnenรก tesnenรญm z ฤesanรฉho nylรณnu, ktorรฉ zabraลˆuje vniknutiu prachu a vlhkosti pri zachovanรญ prieduลกnosti systรฉmu smerom von. Zrkadlovo lesklรฝ povrch hlinรญkovej rรบry svetlovodu so sรบฤiniteฤพom odrazu 96 % privรกdza svetlo na vรฝstup do osvetฤพovanรฉho priestoru, kde je svetlovod uzatvorenรฝ zapustenรฝm difรบzorom na รบrovni stropu, ktorรฝ rovnomerne rozptyฤพuje privรกdzanรฉ svetlo. Tubusovรฉ svetlovody sa vyuลพรญvajรบ na presvetlenie miest, kde je inรฝmi prostriedkami obtiaลพne, resp. nemoลพnรฉ priviesลฅ svetlo.

Anton Pilka, TOPIX, s. r. o.
FOTO: TOPIX, s. r. o.
